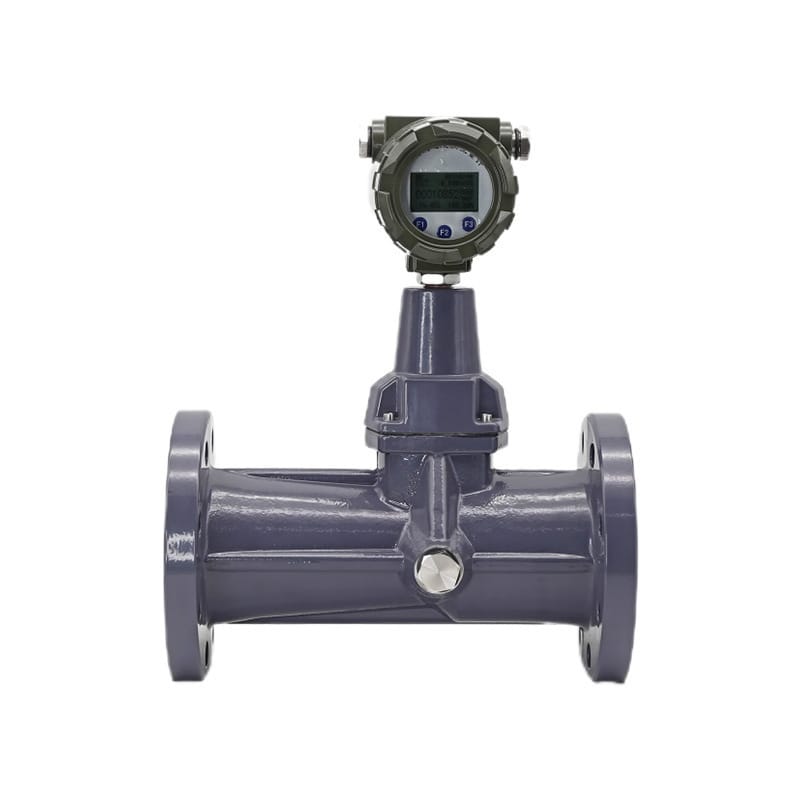

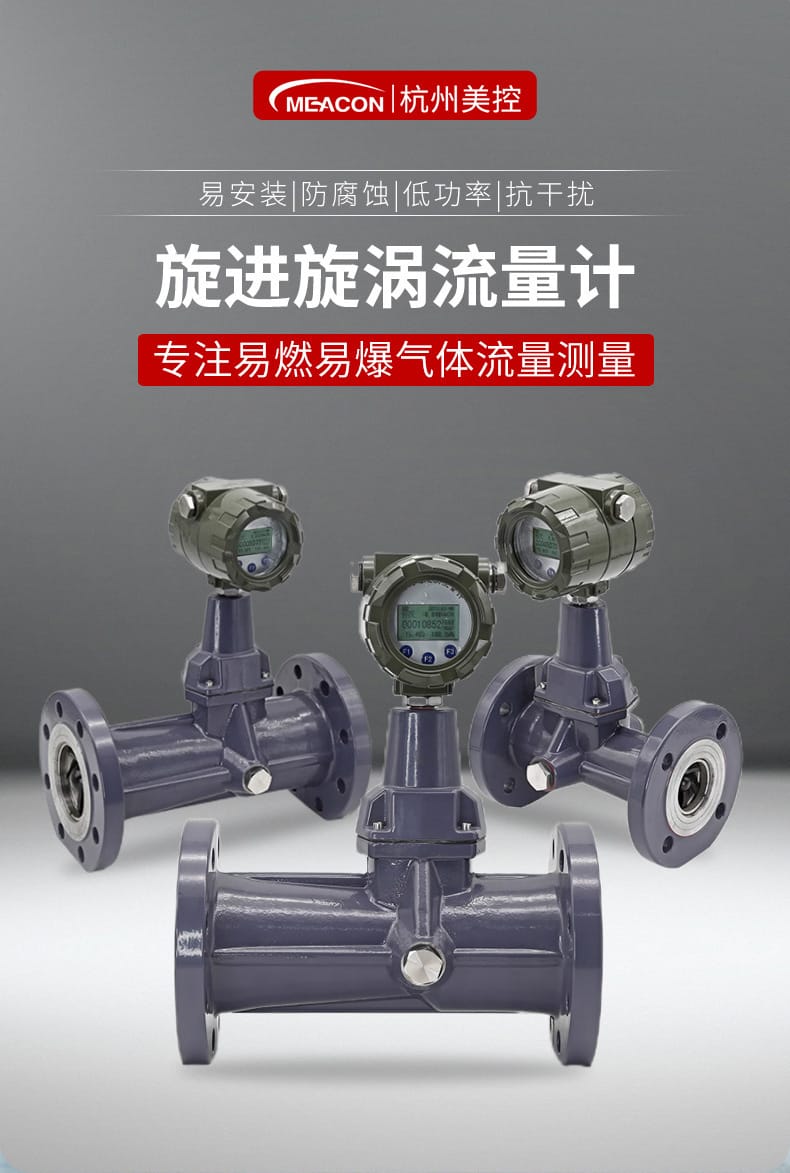

美控智能防爆煤氣沼氣丙烷天然氣旋進旋渦流量計
核心特點
- 抗干擾能力強：采用國內先進的智能抗震技術，有效抑制震動和壓力波動帶來的干擾信號，適用于復雜工業環境。
- 低功耗設計：支持24V供電或3.6V鋰電池供電，整機功耗低，適合長期運行與遠程部署。
- 防腐蝕材質：殼體可選鑄造鋁合金或304不銹鋼，具備優良的耐腐蝕性能，適應多種氣體介質環境。

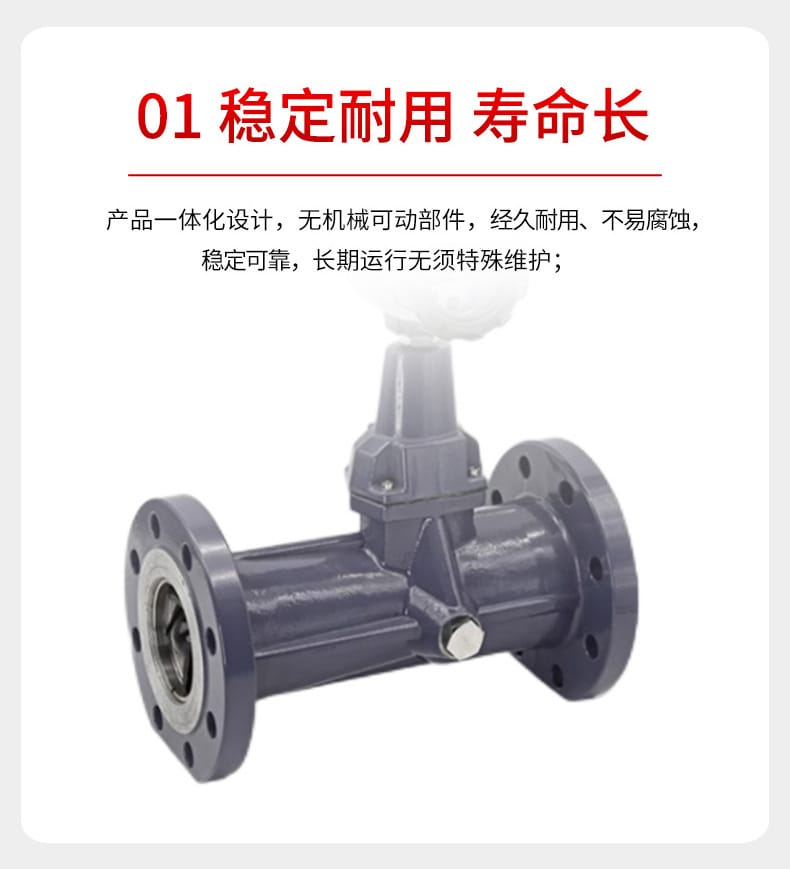

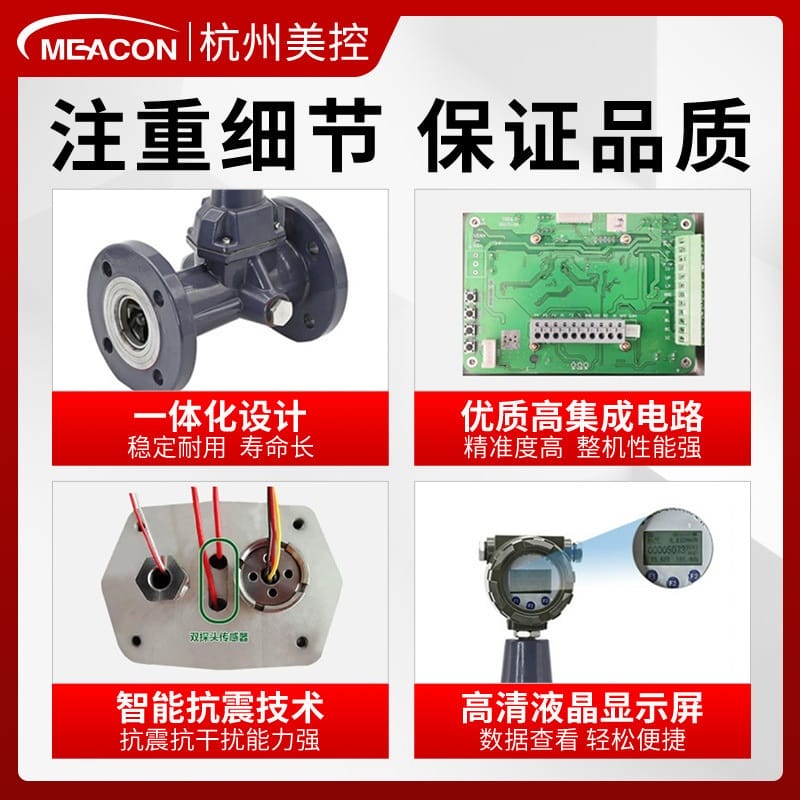

- 易安裝維護：一體化結構設計，無機械可動部件，安裝簡便，無需特殊維護，使用壽命長。

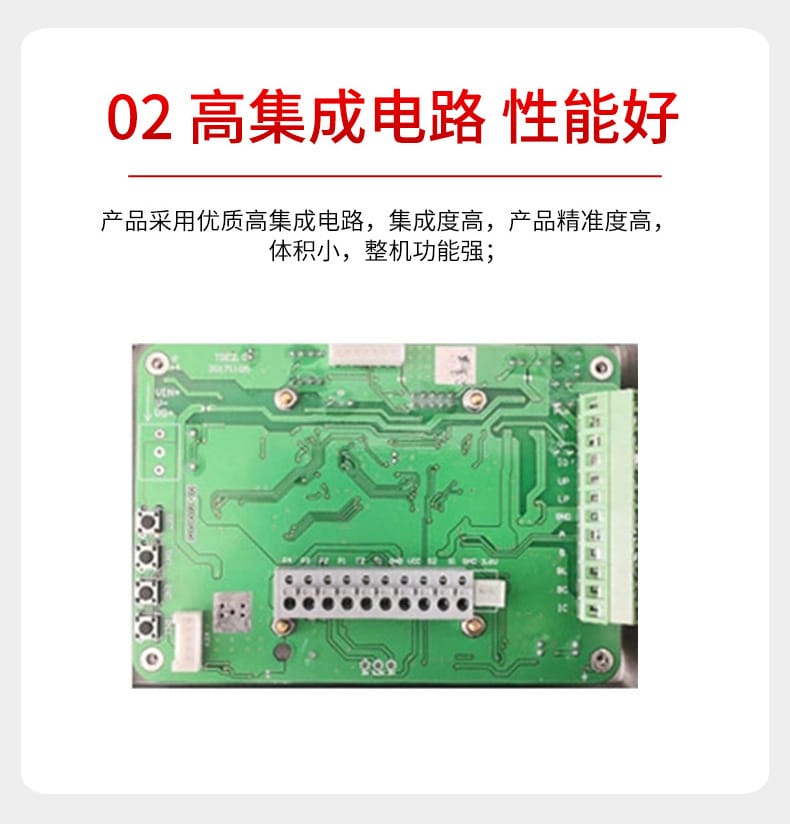

- 高集成度電路：采用優質高集成電路，精度高、體積小、功能強，確保測量穩定可靠。

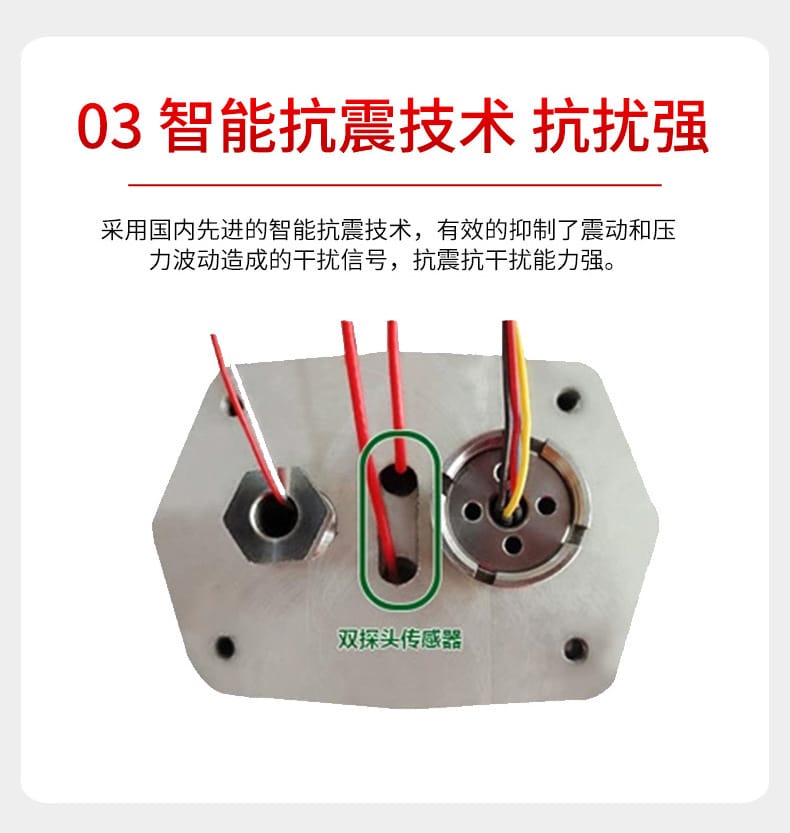

- 雙探頭傳感器配置：提升信號采集準確性，增強抗干擾能力。

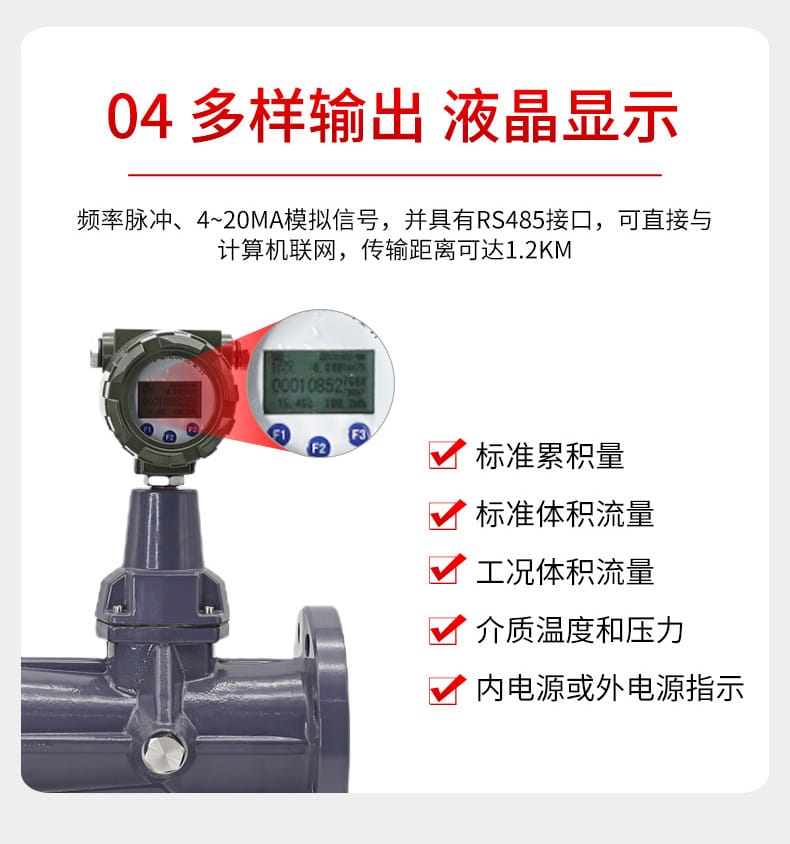

- 多功能液晶顯示：實時顯示標準體積流量、工況體積流量、介質溫度、壓力、瞬時流量及累積流量等參數。

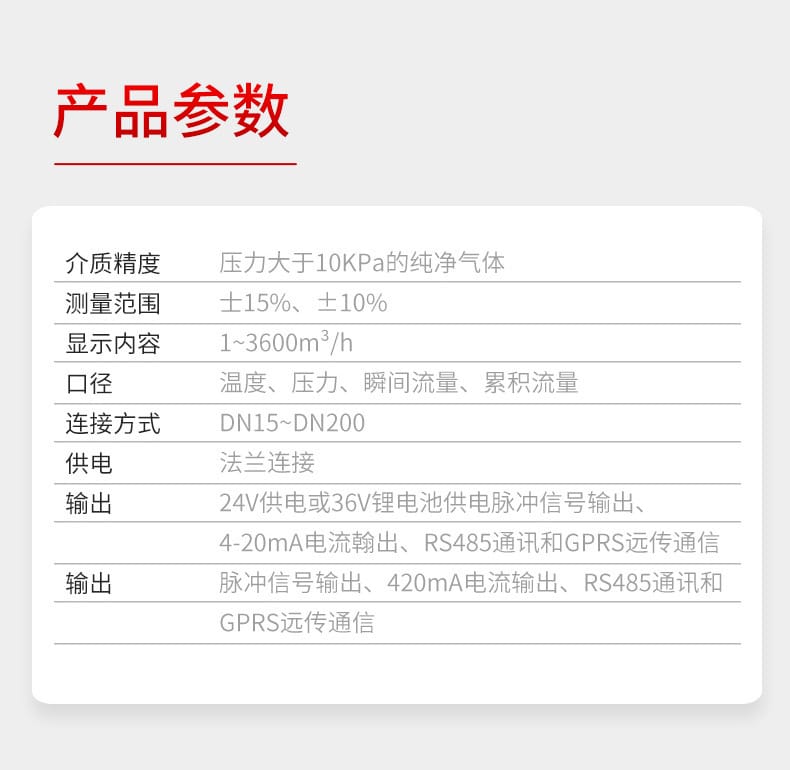

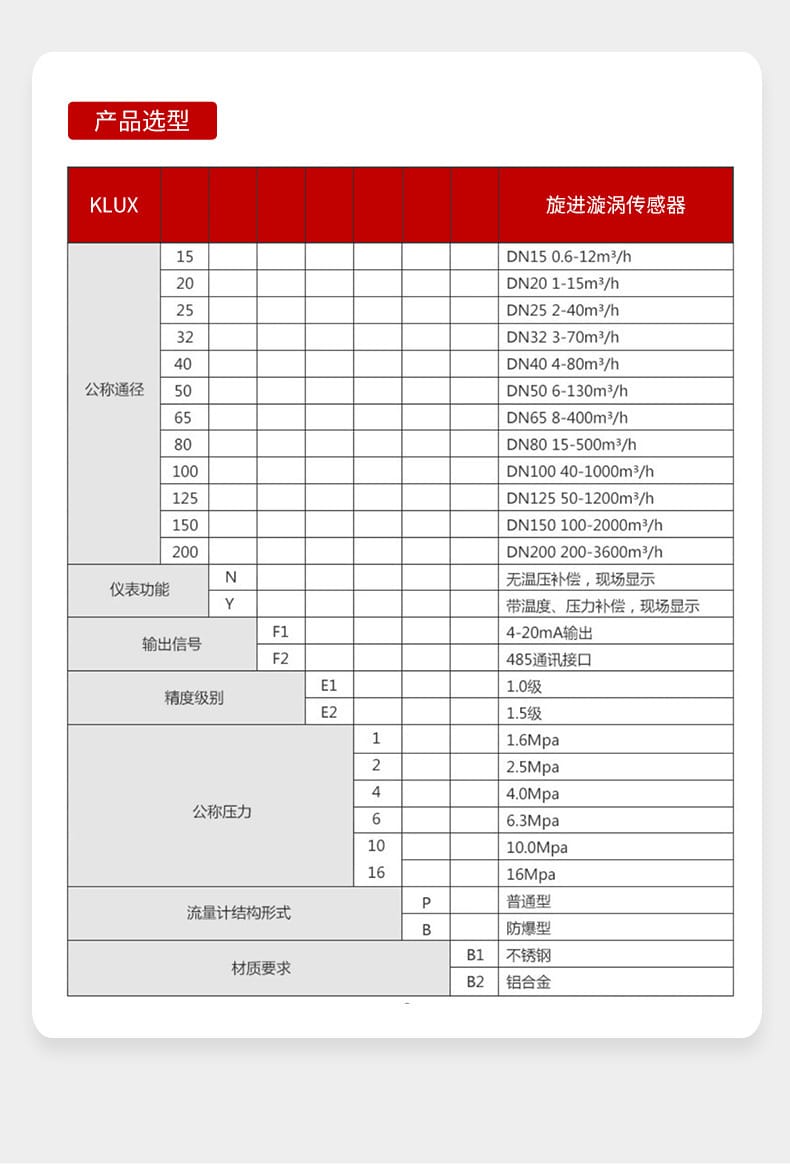

技術參數
| 項目 |
參數 |
| 適用介質 |
天然氣、煤氣、丙烷、空氣、氮?dú)獾燃儍魵怏w（壓力＞10kPa） |
| 測量范圍 |

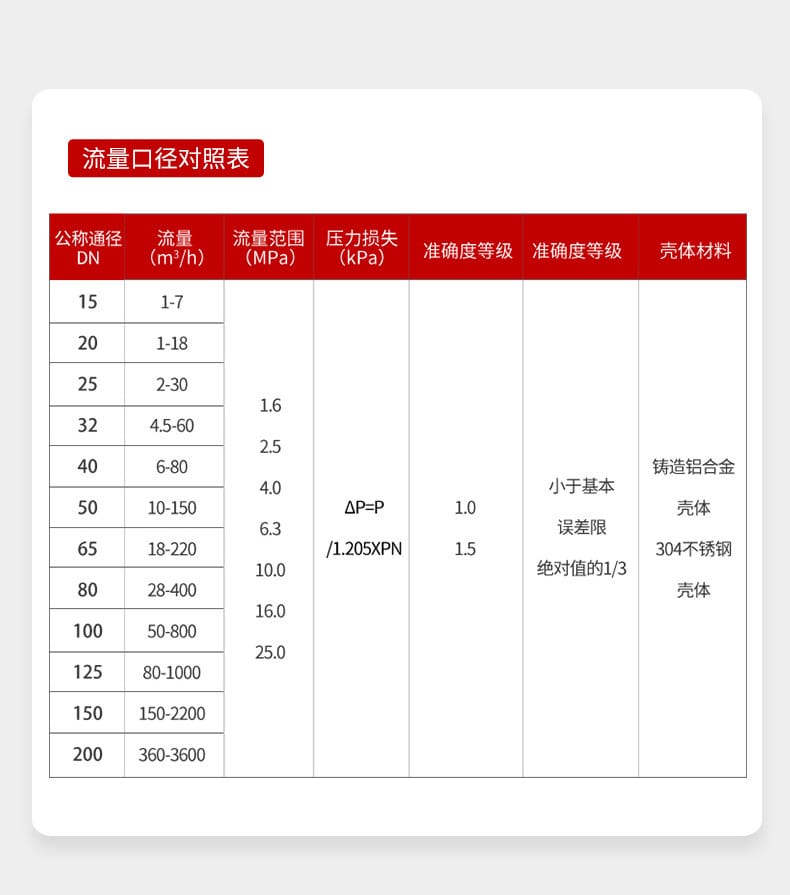

DN15～DN200，流量范圍1～3600 m3/h |
| 準確度等級 |
±1.0%、±1.5% |
| 公稱壓力 |
1.6 / 2.5 / 4.0 / 6.3 / 10.0 / 16.0 / 25.0 MPa |
| 連接方式 |
法蘭連接 |
| 供電方式 |
24V DC 或 3.6V 鋰電池 |
| 輸出信號 |

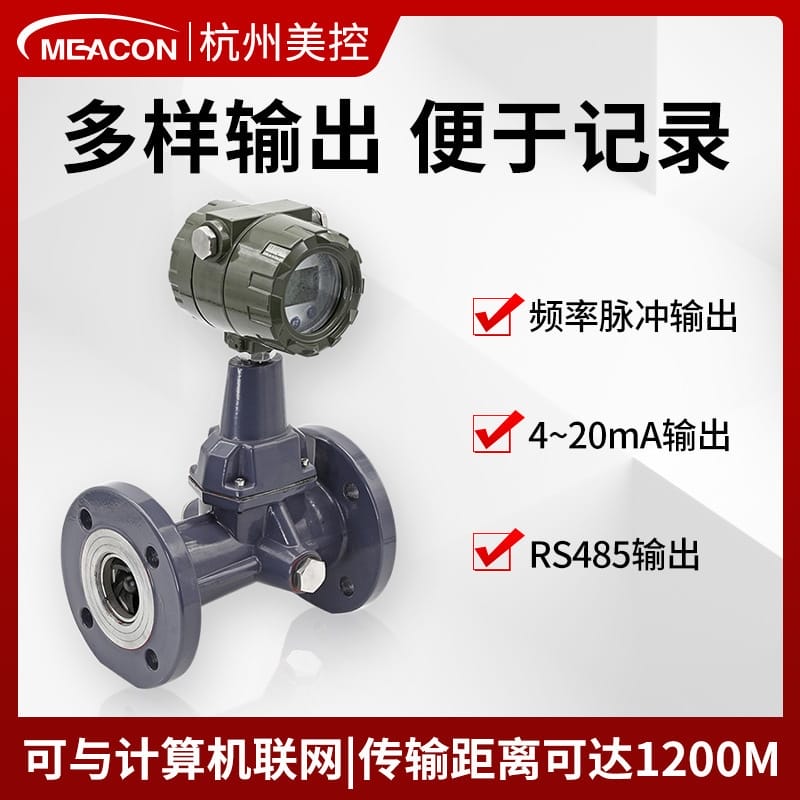

頻率脈沖、4~20mA 模擬信號、RS485 通訊接口、GPRS 遠傳通信 |
| 通訊距離 |
RS485傳輸距離可達1.2km |
| 補償功能 |
可選帶溫度、壓力補償（型號Y），實現標況流量自動換算 |
| 顯示內容 |
瞬時流量、累積流量、溫度、壓力、電源狀態指示 |
| 殼體材料 |
鑄造鋁合金、304不銹鋼 |
| 防護等級 |
IP65及以上（默認工業級防護） |
| 工作環境溫度 |
-25℃ ~ +60℃ |
| 結構形式 |
普通型（P）、防爆型（B），滿足易燃易爆場所使用需求 |
應用行業
廣泛應用于以下領域：
- 石油與天然氣行業：用于天然氣輸配、井口計量、集氣站過程控制。
- 化工行業：對工藝氣體如丙烷、氮?dú)膺M(jìn)行精確流量監測。
- 城市供氣系統：居民燃?xì)赓Q(mào)易結算、區域調壓站流量監控。
- 工業制造：壓縮空氣、惰性氣體的生產過程控制與能耗管理。
- 能源計量：適用于各類潔凈氣體的貿易交接與內部核算。
典型客戶包括：農夫山泉、可口可樂、長安汽車、萬科、中國航天、中船重工、霍尼韋爾等大型企業，產品累計服務超70萬用戶。
安裝條件
- 安裝位置要求：
- 應安裝在干燥、通風良好、無強烈電磁干擾的環境中。
- 前后直管段建議滿足前10D后5D（D為管道直徑），以保證流場穩定。
- 管道要求：
- 管道內壁應清潔，無銹渣、焊瘤或其他異物。
- 流量計需水平或垂直安裝，介質流向應與箭頭標識一致。
- 電氣連接：
- 接線需符合防爆規范，尤其在防爆型（B型）應用場合。
- 使用屏蔽電纜連接輸出信號，接地良好，避免信號干擾。
- 電源配置：
- 外供電時使用24V DC穩壓電源；電池供電版本適用于無外部電源場景。
- 環境要求：
- 避免陽光直射、雨水浸泡，必要時加裝防護罩。
- 工作溫度范圍：-25℃～+60℃，相對濕度≤95%。
注意事項
- 嚴禁用于液體或濕度過高的氣體測量，僅適用于干燥、潔凈的氣體介質。
- 安裝前請確認管道壓力等級與流量計公稱壓力匹配，防止超壓損壞設備。
- 若選用帶溫壓補償型號（Y型），需正確設置氣體種類和壓縮因子參數。
- 定期檢查接線端子是否松動，保持儀表密封性，防止潮氣侵入影響電路。
- 在爆炸性氣體環境中必須選用防爆型（B型）并嚴格按照GB3836等防爆標準施工。
- 不得擅自拆卸傳感器或修改內部電路，以免影響計量精度或喪失防爆資質。
- 數據遠傳（GPRS/485）調試時，請確保通信協議匹配，網絡信號穩定。

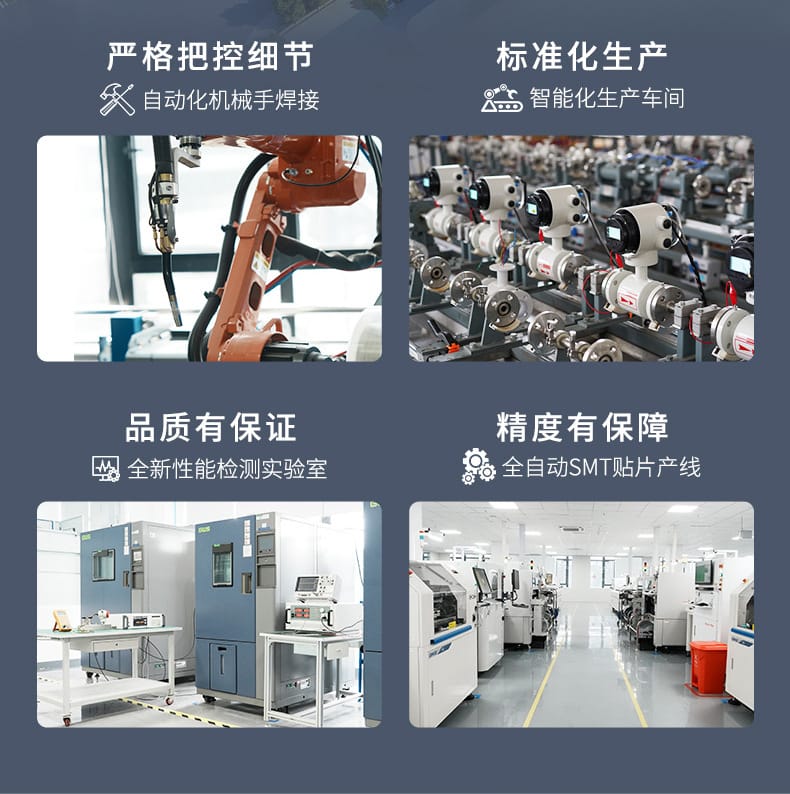

品牌保障：MEACON杭州美控為國家級“專精特新”企業、國家標準主要起草單位，擁有近100項技術專利，通過ISO 9001、SGS、CE、CQC等多項權威認證。年產超30萬臺傳感設備，全國設有30+技術服務辦事處，提供專業支持與快速響應服務。
