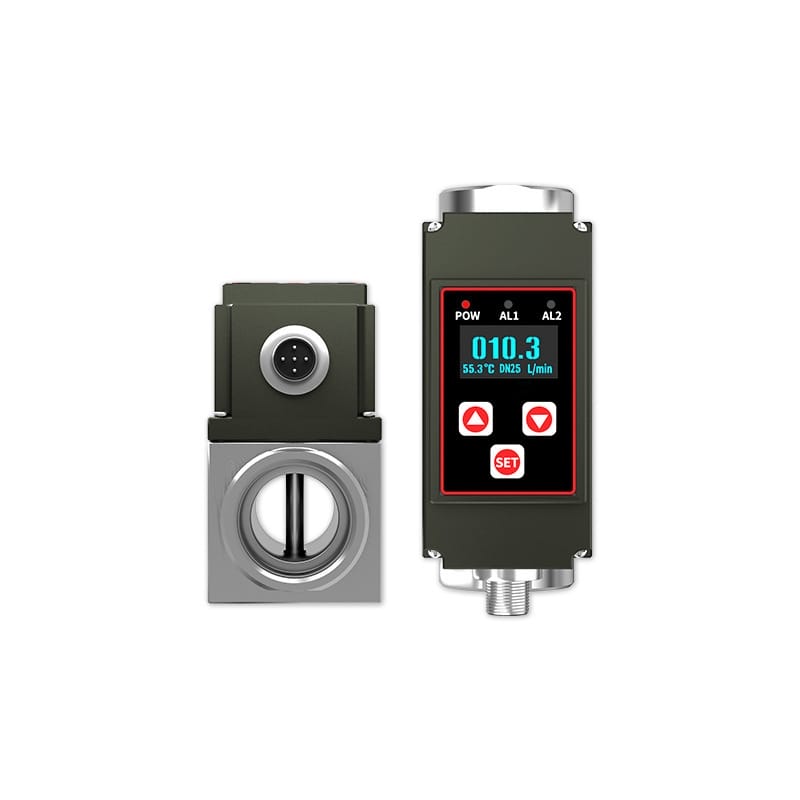

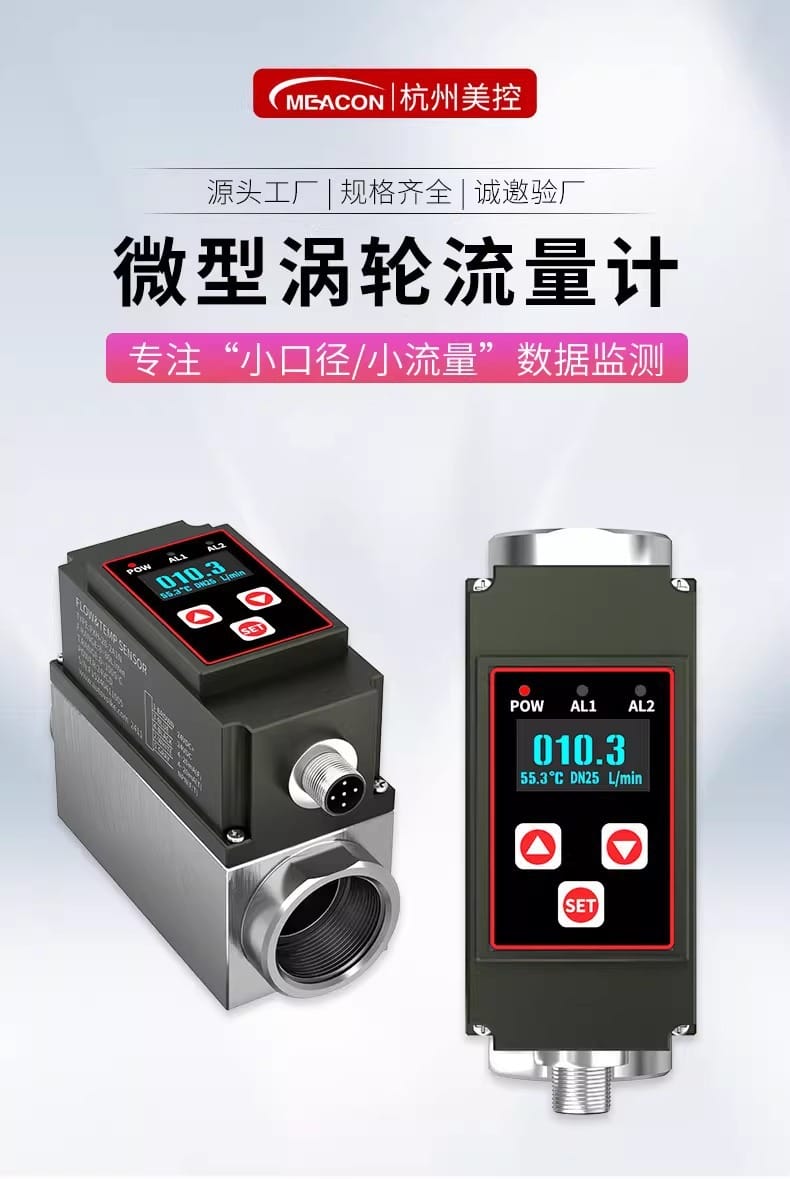

美控渦街流量計（DN8）產品說明
核心特點
- 專注小口徑小流量監測：專為小管徑、低流量及狹小安裝空間設計，適用于高精度液體計量場景。

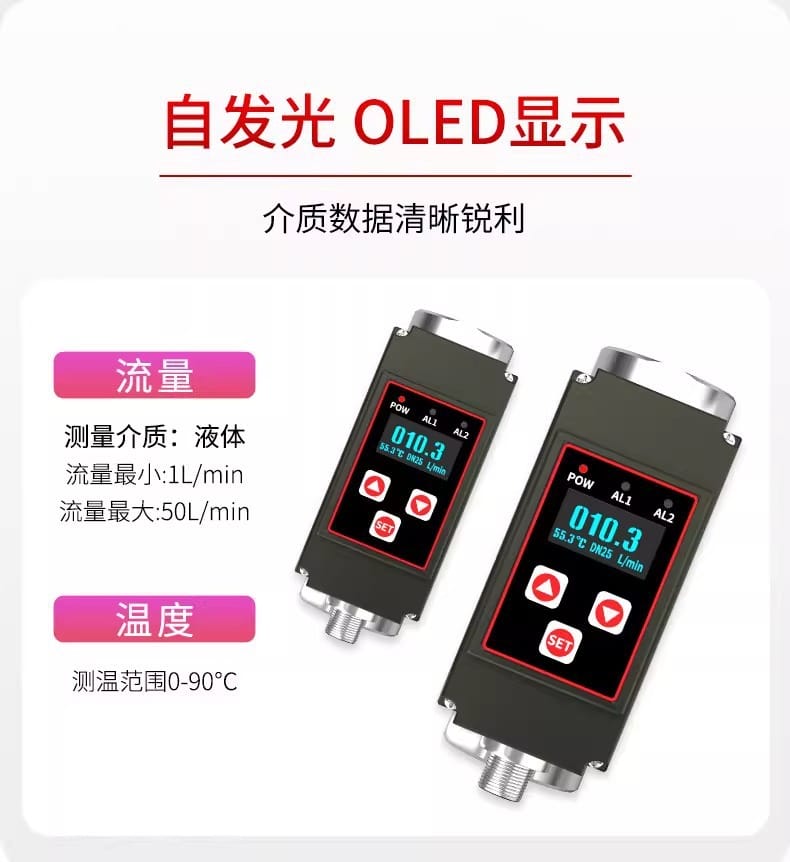

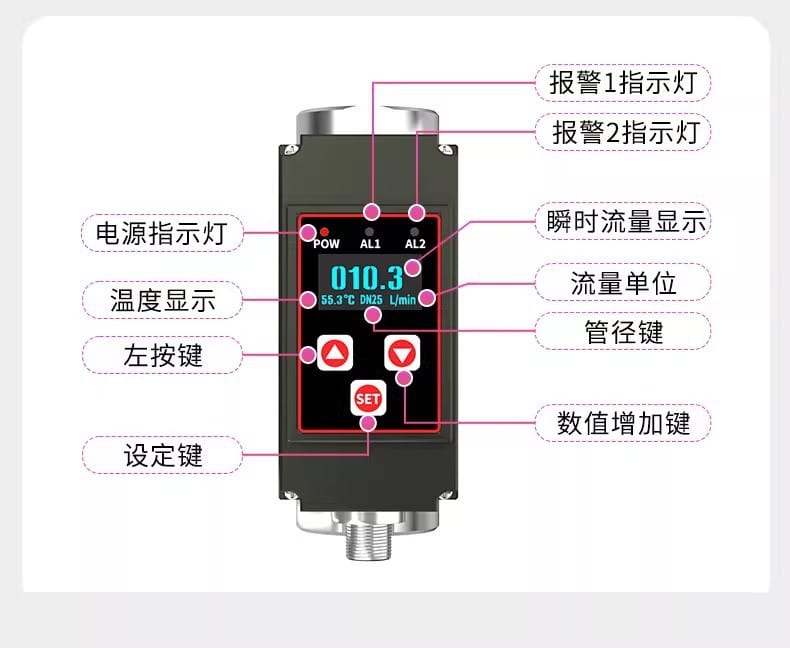

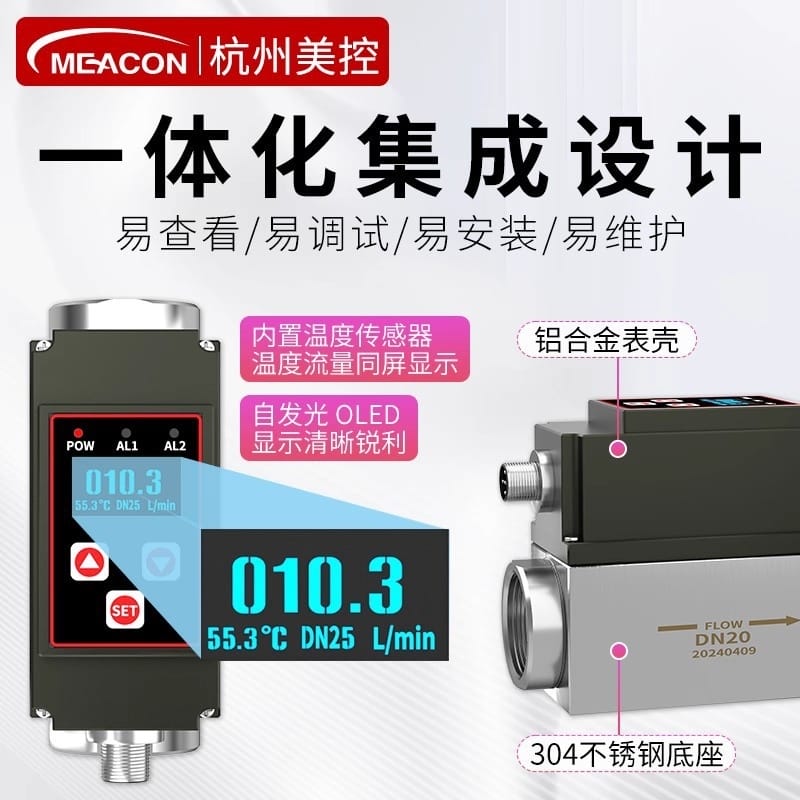

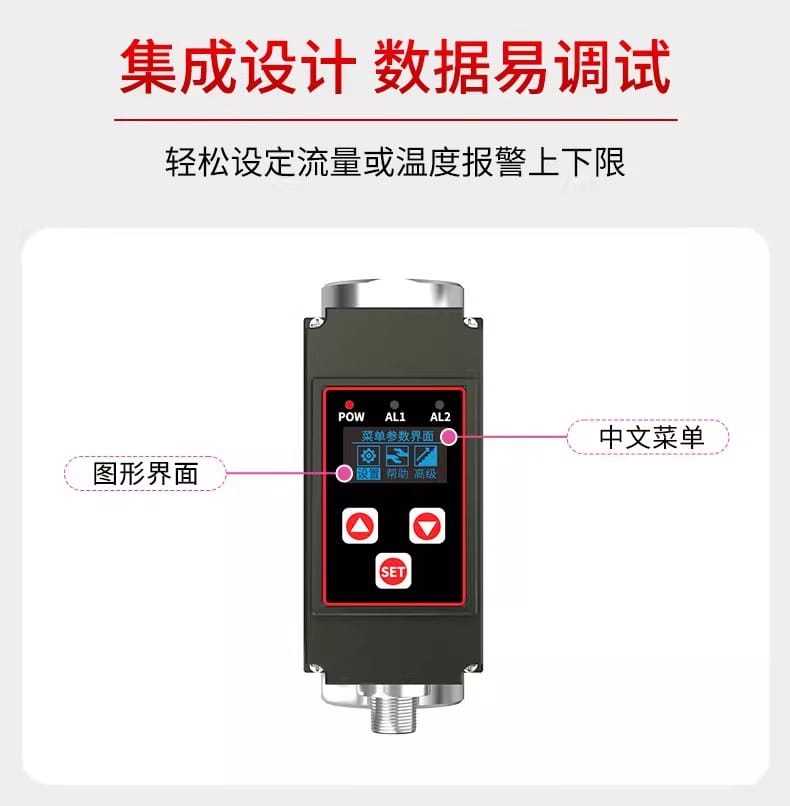

- 集成多功能顯示與報警：配備自發光OLED顯示屏，清晰顯示瞬時流量、溫度等參數；支持流量/溫度雙報警設置，具備AL1、AL2報警輸出指示燈。

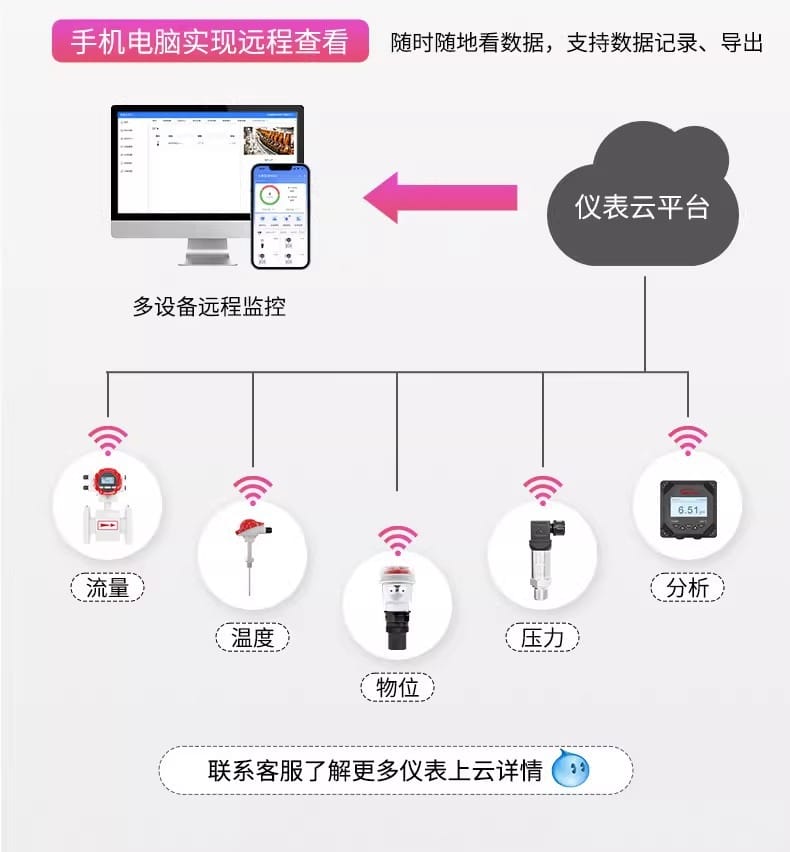

- 智能化數據管理：支持RS485通訊（MODBUS-RTU協議），可接入儀表云平臺，實現手機、電腦遠程監控，支持?jǐn)?shù)據記錄、導出與實時分析。

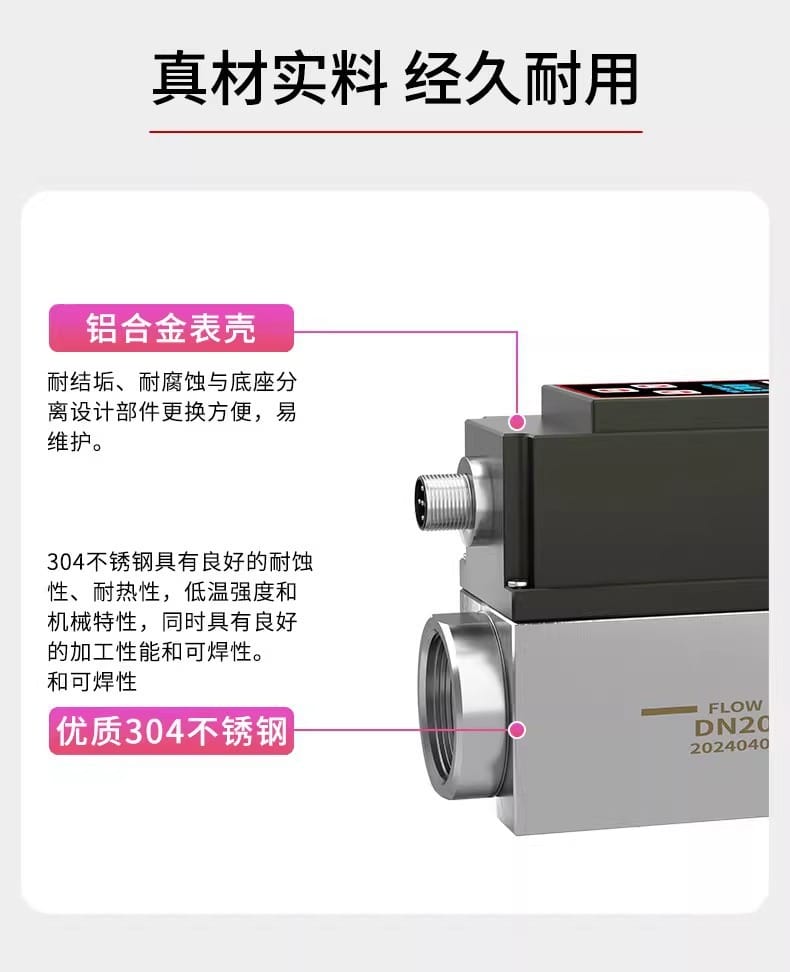

- 真材實料，耐用性強：采用鋁合金表殼 + 304不銹鋼主體結構，耐腐蝕、耐結垢，底座分離式設計便于維護和部件更換。

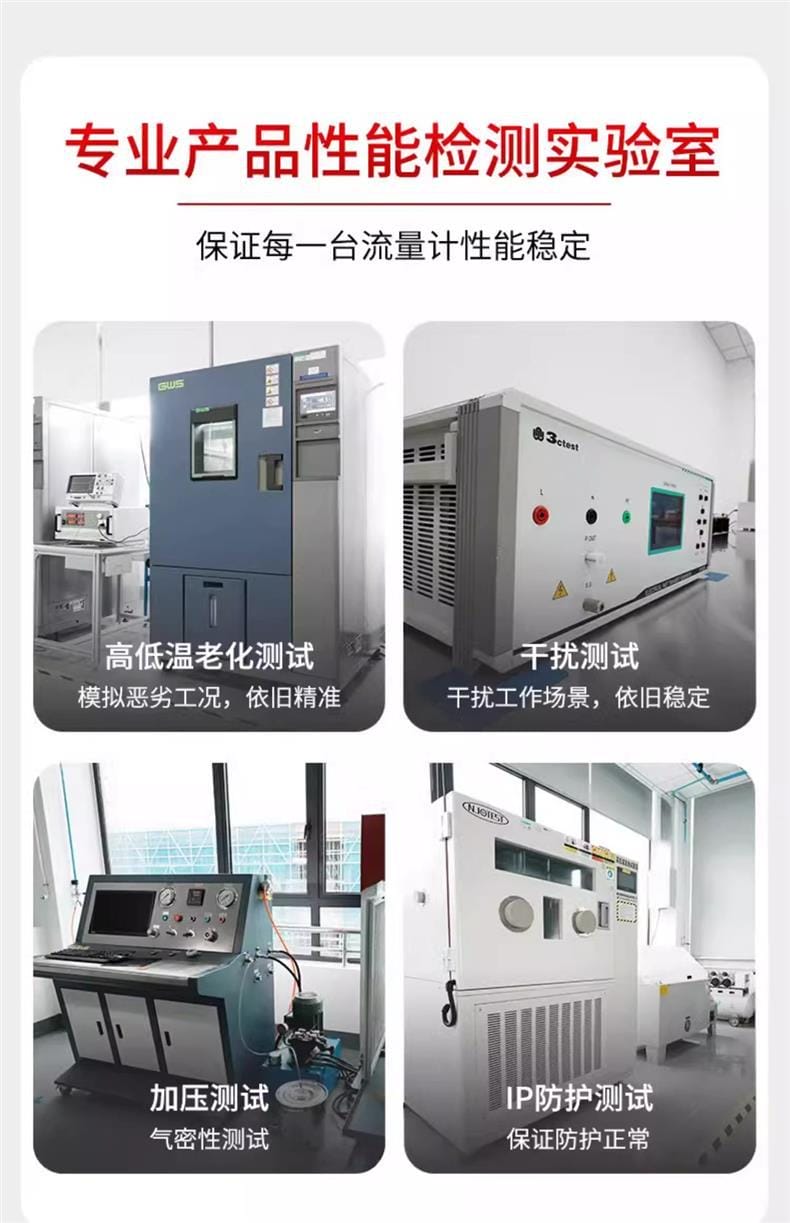

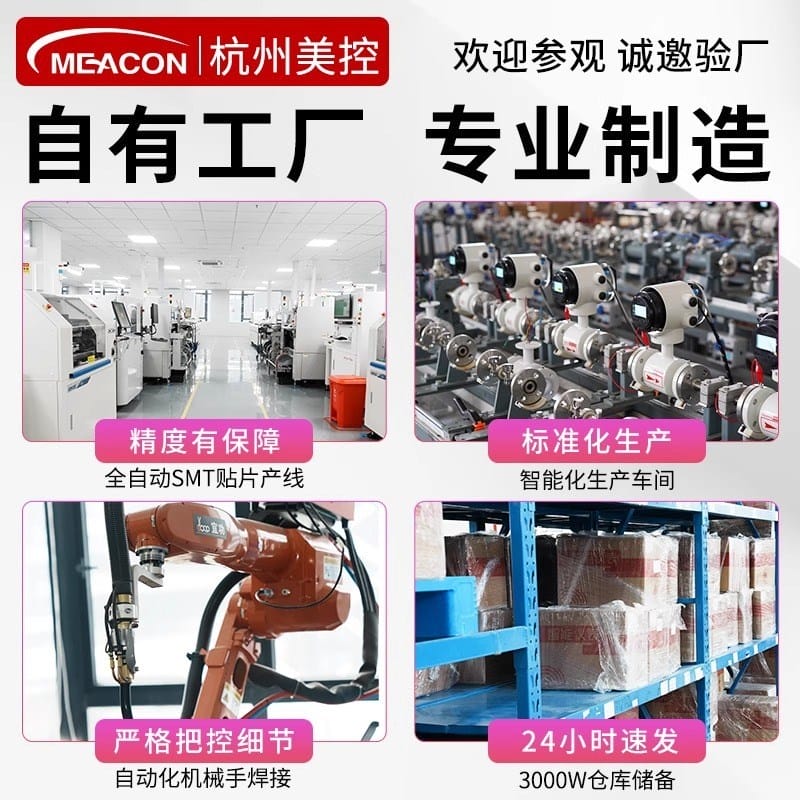

- 全流程品質保障：杭州美控源頭工廠生產，擁有45000m2智能廠房，全自動化SMT貼片線與機械手焊接，通過GWS3ctest老化測試、IP防護、氣密性、加壓等多項嚴苛檢測，確保每臺設備穩定可靠。

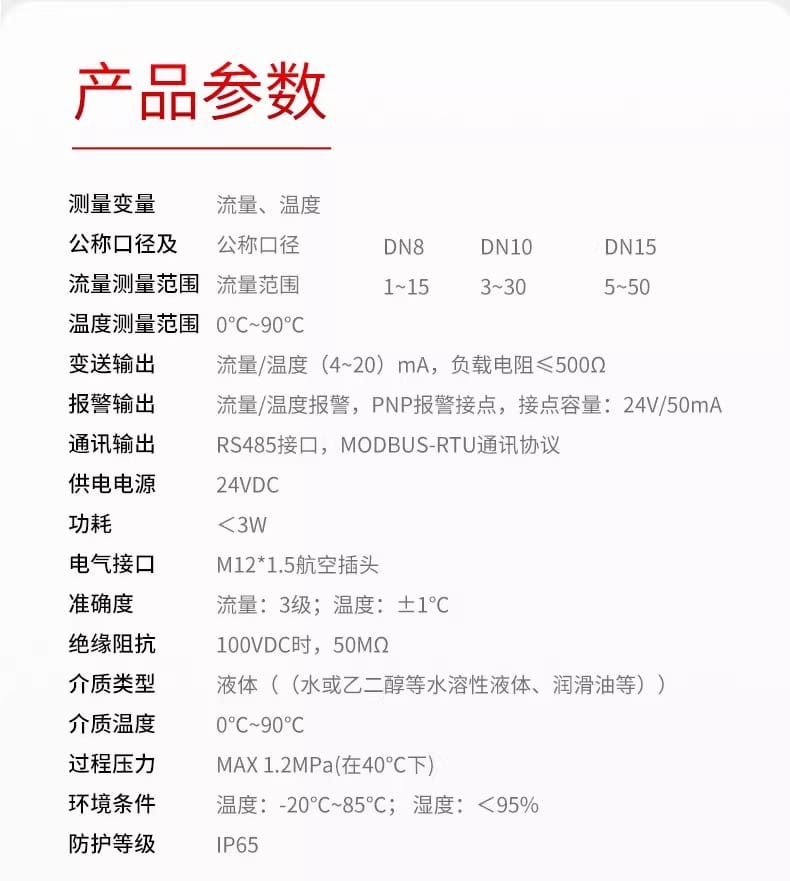

技術參數
| 項目 |
參數 |
| 測量變量 |
流量、溫度 |
| 公稱通徑（DN） |
DN8 / DN10 / DN15 |
| 流量測量范圍 |
DN8: 1~15 L/min；DN10: 3~30 L/min；DN15: 5~50 L/min |
| 溫度測量范圍 |
0℃ ~ 90℃ |
| 準確度等級 |
流量：3級；溫度：±1℃ |
| 變送輸出 |
(4~20)mA，負載電阻 ≤500Ω |
| 報警輸出 |
PNP接點，24V/50mA，支持流量與溫度雙報警 |
| 通訊接口 |
RS485，MODBUS-RTU協議 |
| 供電電源 |
24VDC |
| 功耗 |
<3W |
| 電氣接口 |
M12×1.5航空插頭 |
| 介質類型 |
水、乙二醇溶液、潤滑油等水溶性液體 |
| 介質溫度 |
0℃ ~ 90℃ |
| 過程壓力 |
最大1.2MPa（在40℃條件下） |
| 環境條件 |
溫度：-20℃ ~ 85℃；濕度：<95% RH |
| 防護等級 |
IP65 |
| 絕緣阻抗 |
100VDC時 ≥50MΩ |
應用行業
- 食品與醫藥行業：原料精確配比、定量灌裝、工藝用水控制。
- 化工與精細制造：小流量化學試劑輸送、冷卻液循環監控。
- 環保與水處理：加藥系統、純水/超純水計量。

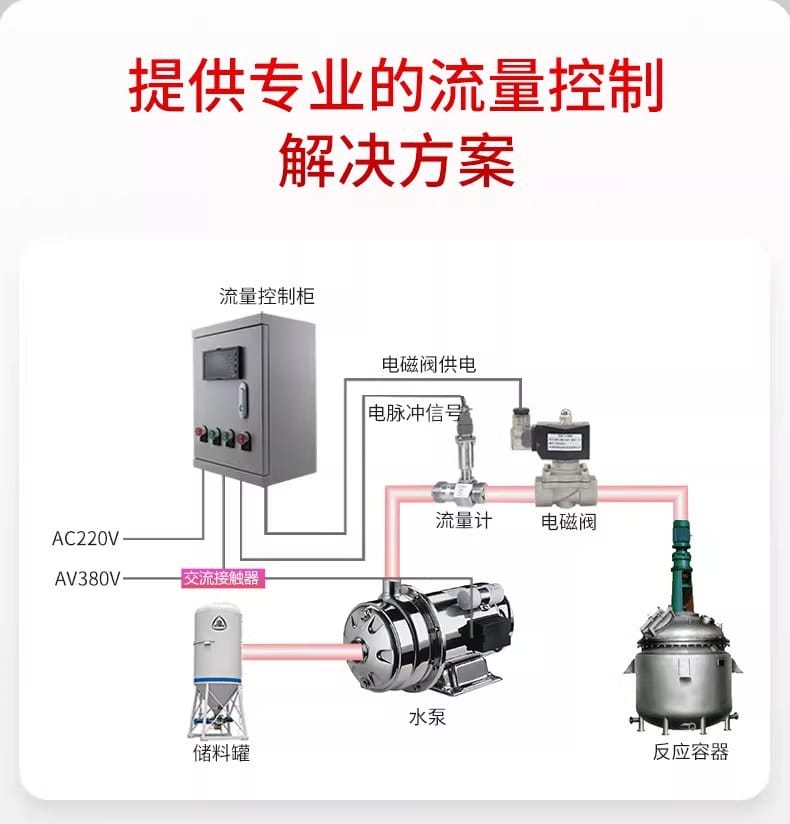

- 工業自動化系統：配套電磁閥、水泵、反應容器組成閉環控制系統，實現自動啟停與調節。

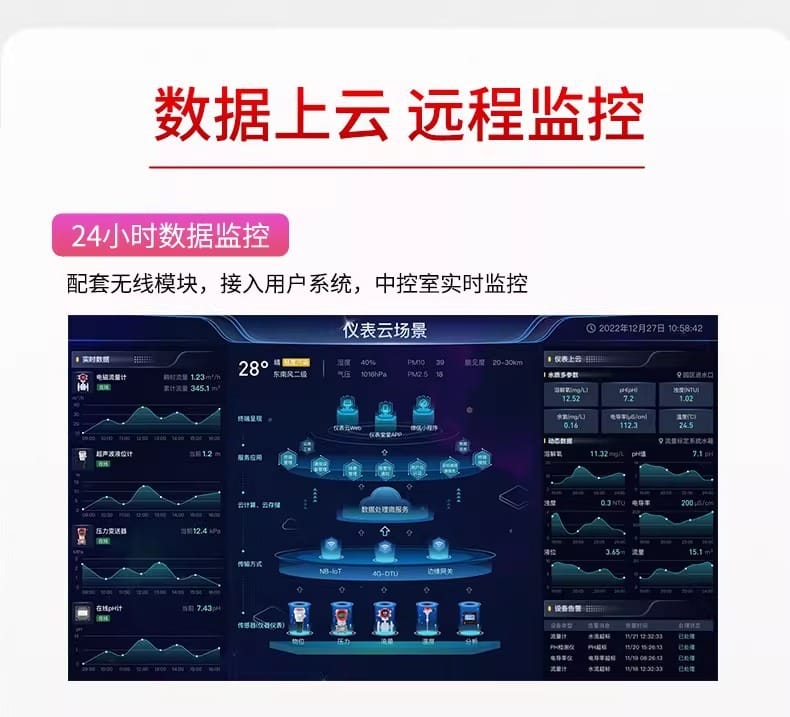

- 智慧能源與物聯網場景：結合無線模塊（NB-IoT/4G-DTU），實現數據上云，支持中控室集中監控與大數據分析。
安裝條件
-

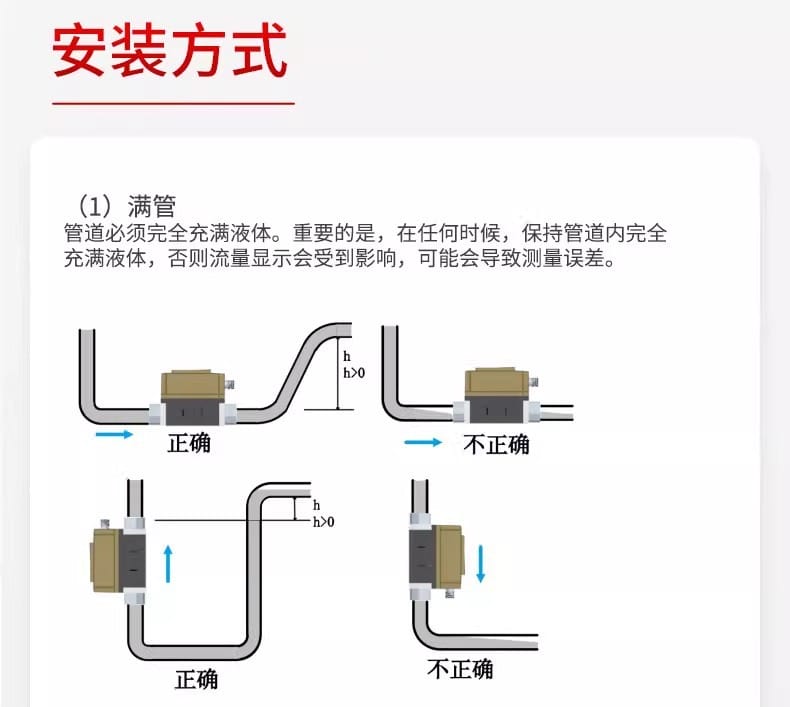

滿管安裝要求：
- 管道必須始終充滿液體，避免出現半管或空管狀態，否則將導致測量誤差甚至無信號輸出。
- 推薦垂直安裝（流體自下而上流動）或水平安裝，但需保證測量段完全浸沒于液體中。
-

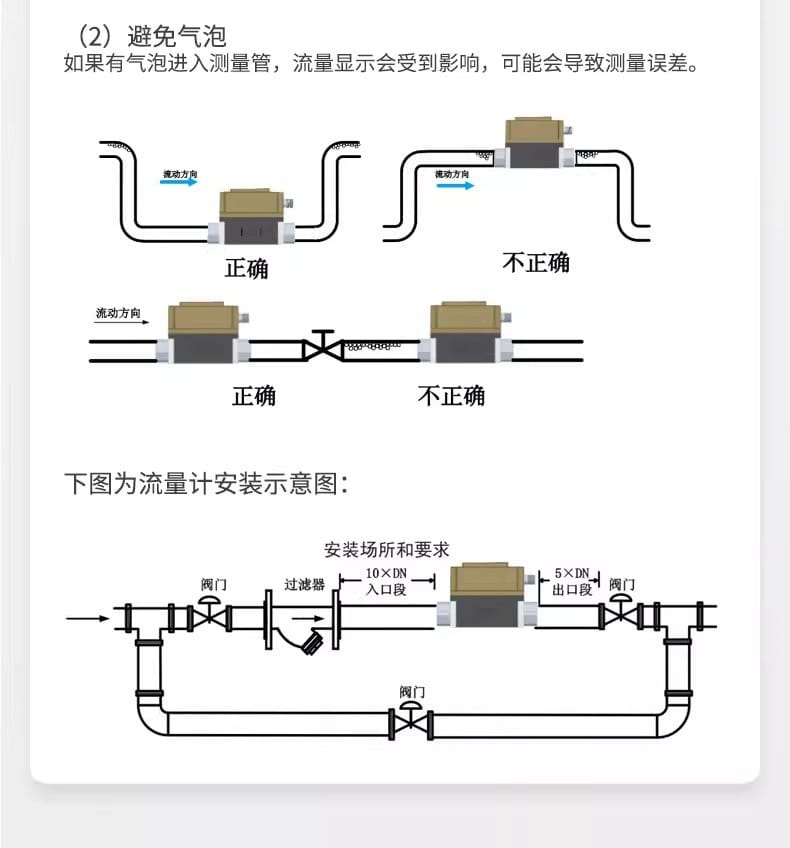

避免氣泡干擾：
- 安裝位置應遠離泵出口、彎頭、T型三通等易產生渦流或夾雜氣體的區域。
- 若介質含氣，建議前端加裝排氣閥或穩流裝置。
-
前后直管段要求：
- 前直管段 ≥10×DN，后直管段 ≥5×DN（如DN8則前段≥80mm，后段≥40mm），以保證流場穩定。
- 閥門、過濾器應安裝在流量計上游足夠距離外，避免擾動。
-
流向標識正確：
- 流量計外殼標注有流動方向箭頭，安裝時必須與實際流體方向一致。
-
接地與電磁兼容：
- 在強電磁干擾環境中應做好屏蔽接地處理，通信線建議使用屏蔽雙絞線。
注意事項
- 禁止超壓使用：工作壓力不得超過1.2MPa，高溫環境下承壓能力下降，請留有安全余量。
- 介質適應性確認：僅適用于非強酸、非強堿類液體，若用于特殊腐蝕性介質（如HCl、NaOH），需提前咨詢廠家選配耐腐蝕材質。
- 定期維護檢查：長期運行后注意清理傳感器內部沉積物，尤其是高硬度水質環境，防止結垢影響測量精度。
- 調試注意事項：首次使用前請進入中文菜單界面完成單位設定、報警閾值配置，并進行零點校準。
- 防潮防淋：雖具備IP65防護等級，但仍建議避免直接雨淋或長期暴露于高濕環境，戶外安裝應加裝防護箱。
- 斷電保護：儀表內置記憶模塊，斷電不影響參數保存，但頻繁異常斷電可能影響使用壽命，建議配備穩壓電源。
品牌保障：MEACON 杭州美控——專業流量計生產廠家，年產30萬臺傳感設備，全國多倉發貨，現貨儲備超300萬件。提供定制化服務、工程師選型支持及完整流量控制解決方案，助力工業智能化升級。
