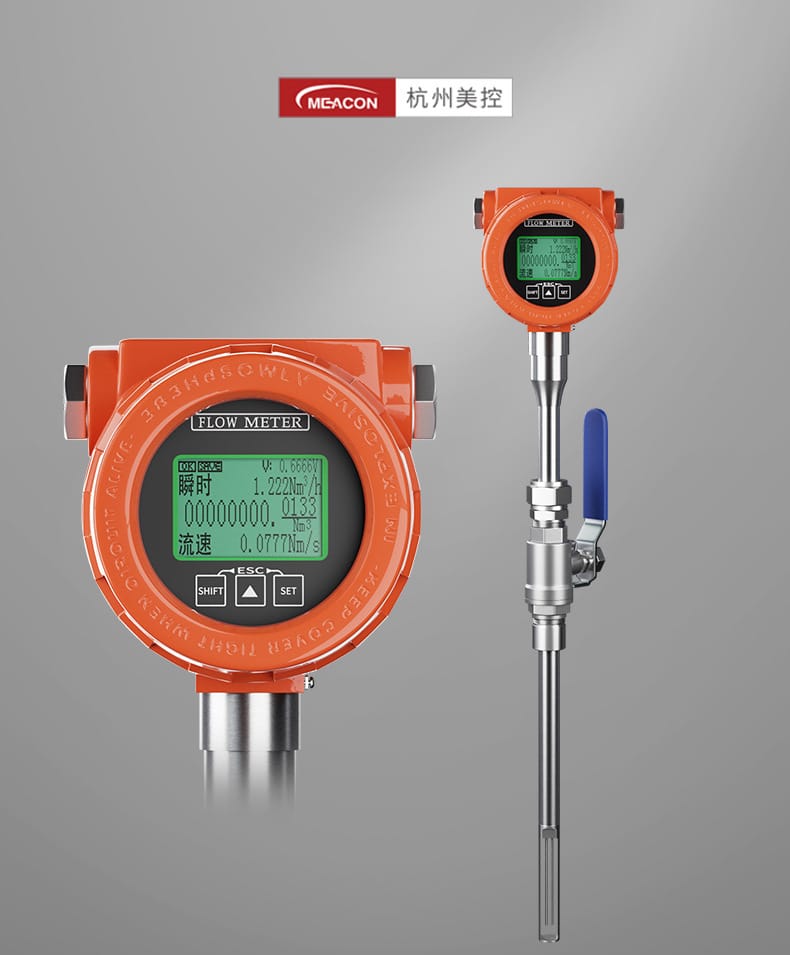

美控 高精度氮氣壓縮空氣煙氣大口徑插入式熱式氣體質量流量計
核心特點

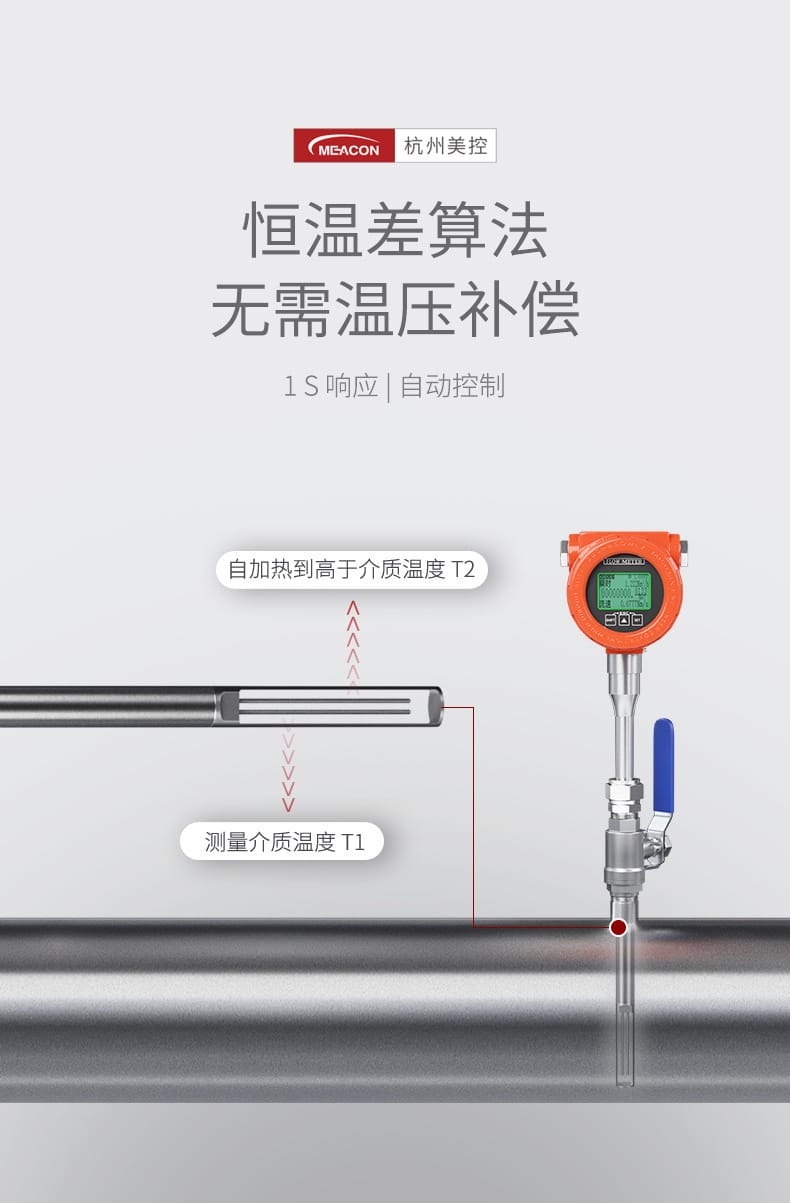

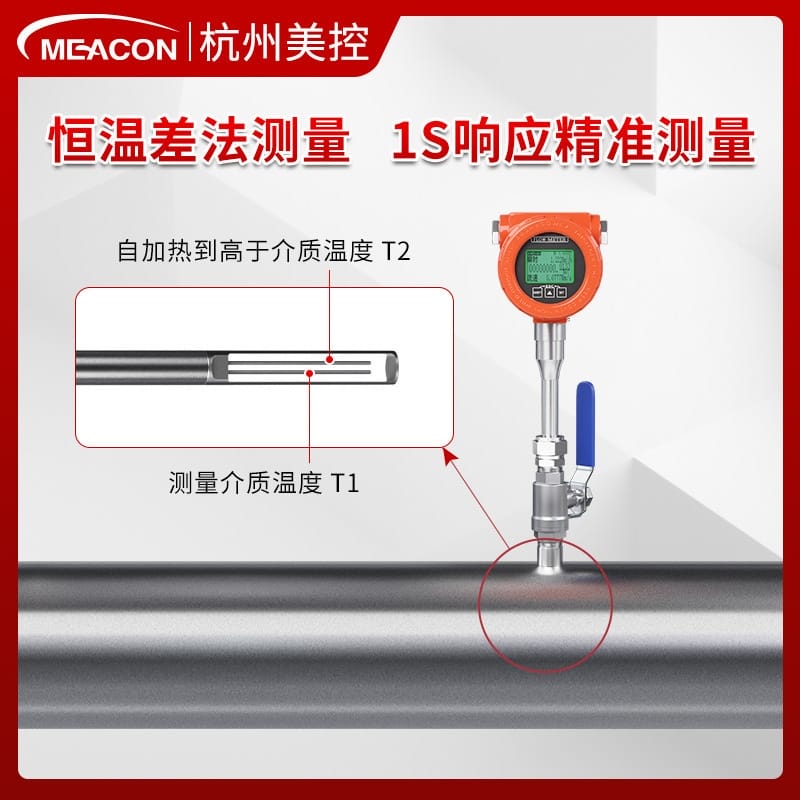

- 恒溫差算法技術：采用恒溫差原理，自加熱傳感器至高于介質溫度（T2 > T1），實現精準測速與溫度補償，無需額外溫壓補償。

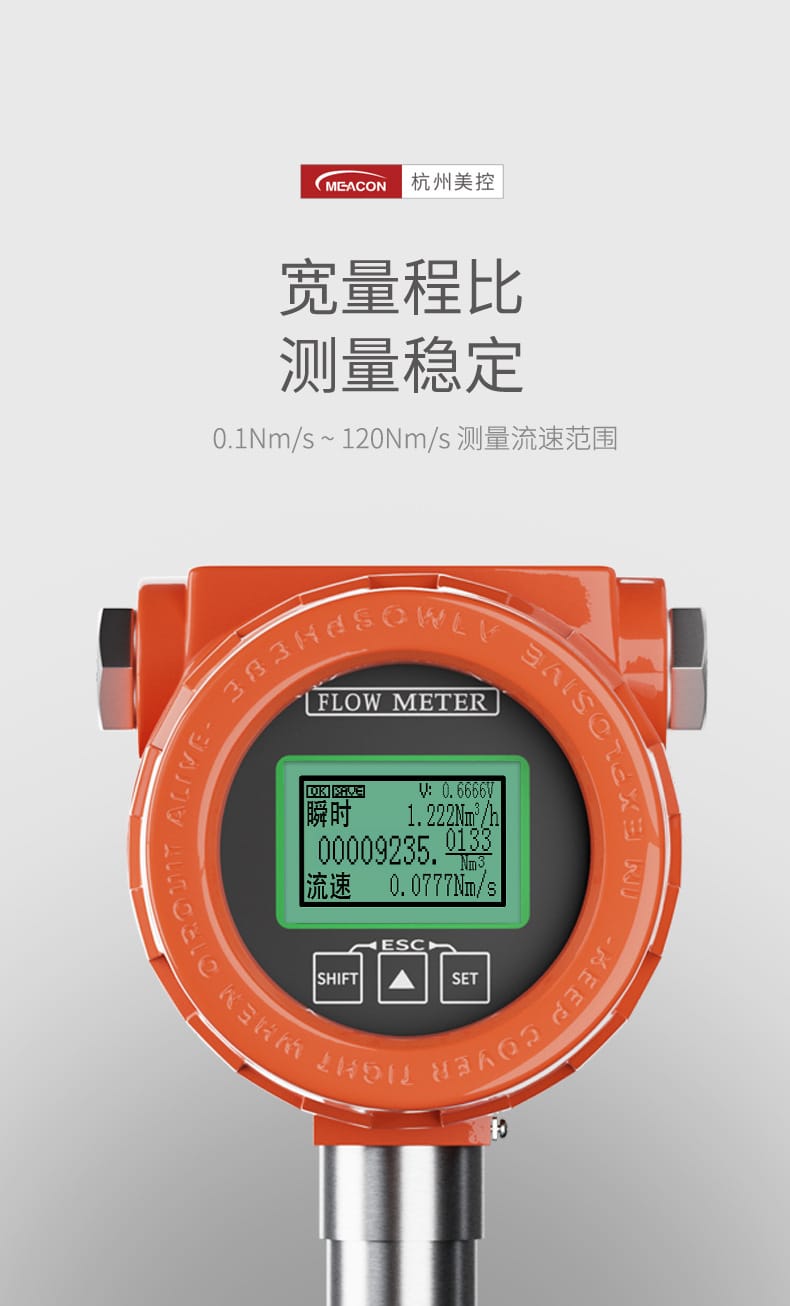

- 寬量程比，測量穩定：流速測量范圍達 0.1Nm/s ~ 120Nm/s，適用于低流速與高流速工況，量程比寬，響應迅速。

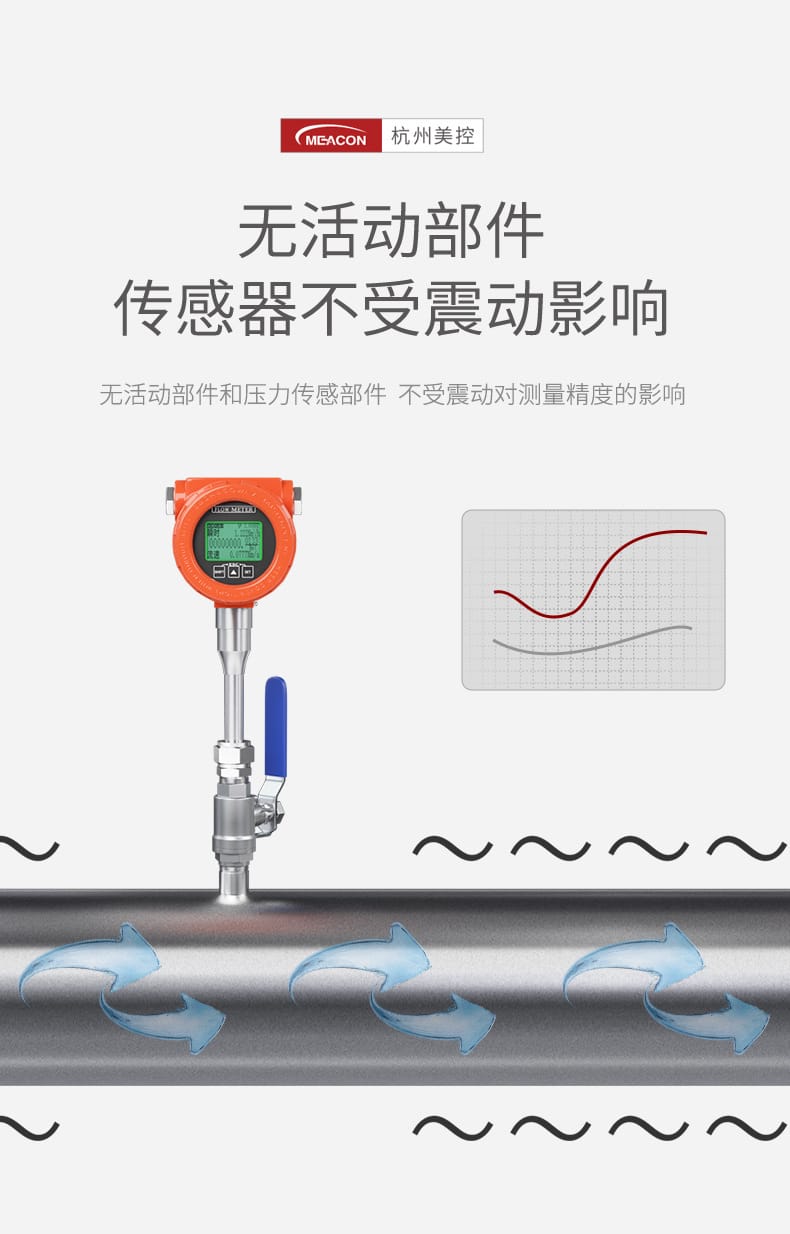

- 無活動部件設計：傳感器無機械運動部件和壓力傳感元件，抗震動干擾，長期運行穩定性高，維護成本低。

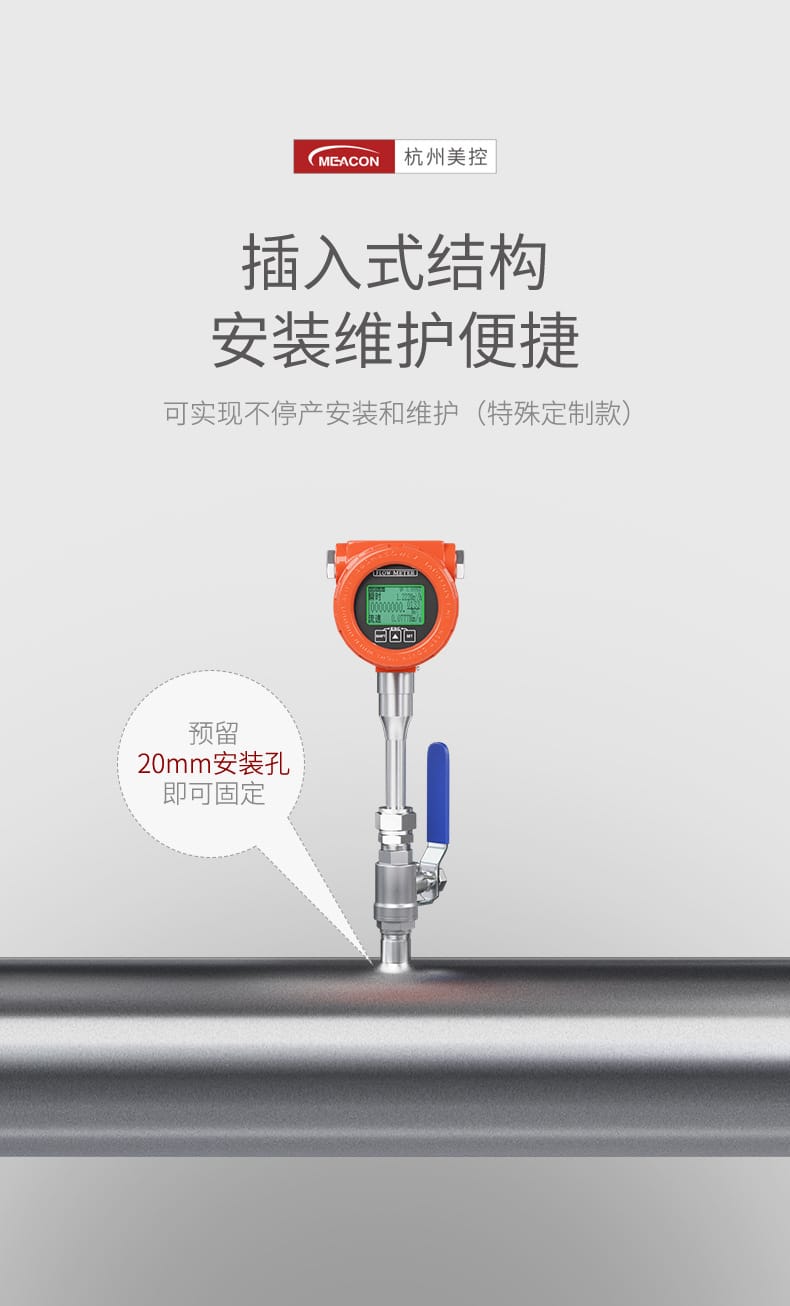

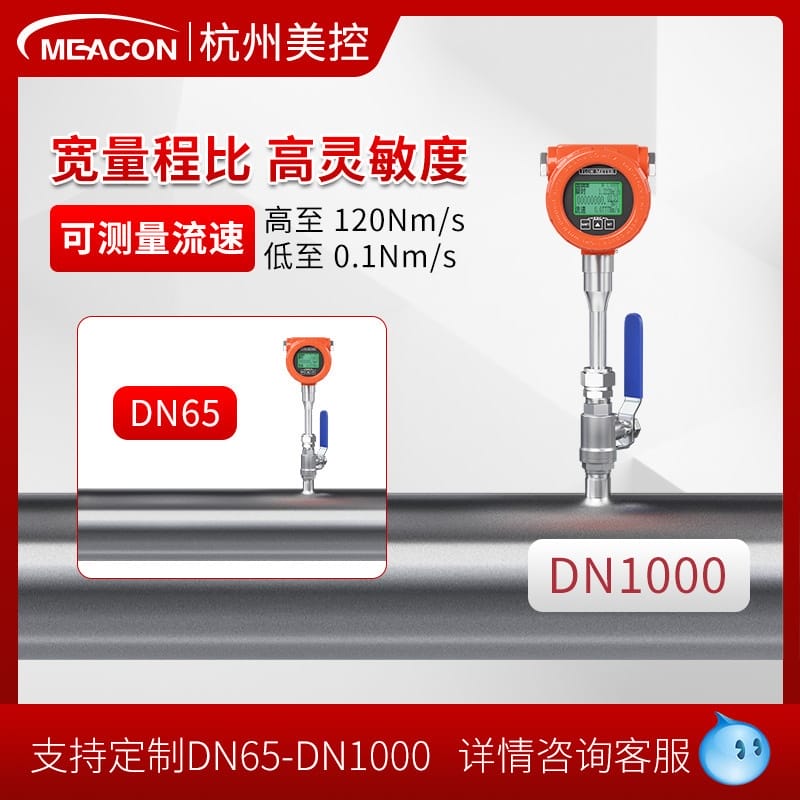

- 插入式結構，安裝便捷：支持在線安裝與維護（特殊定制款可實現不停產操作），通過20mm安裝孔即可固定，適配DN65~DN1000大口徑管道。

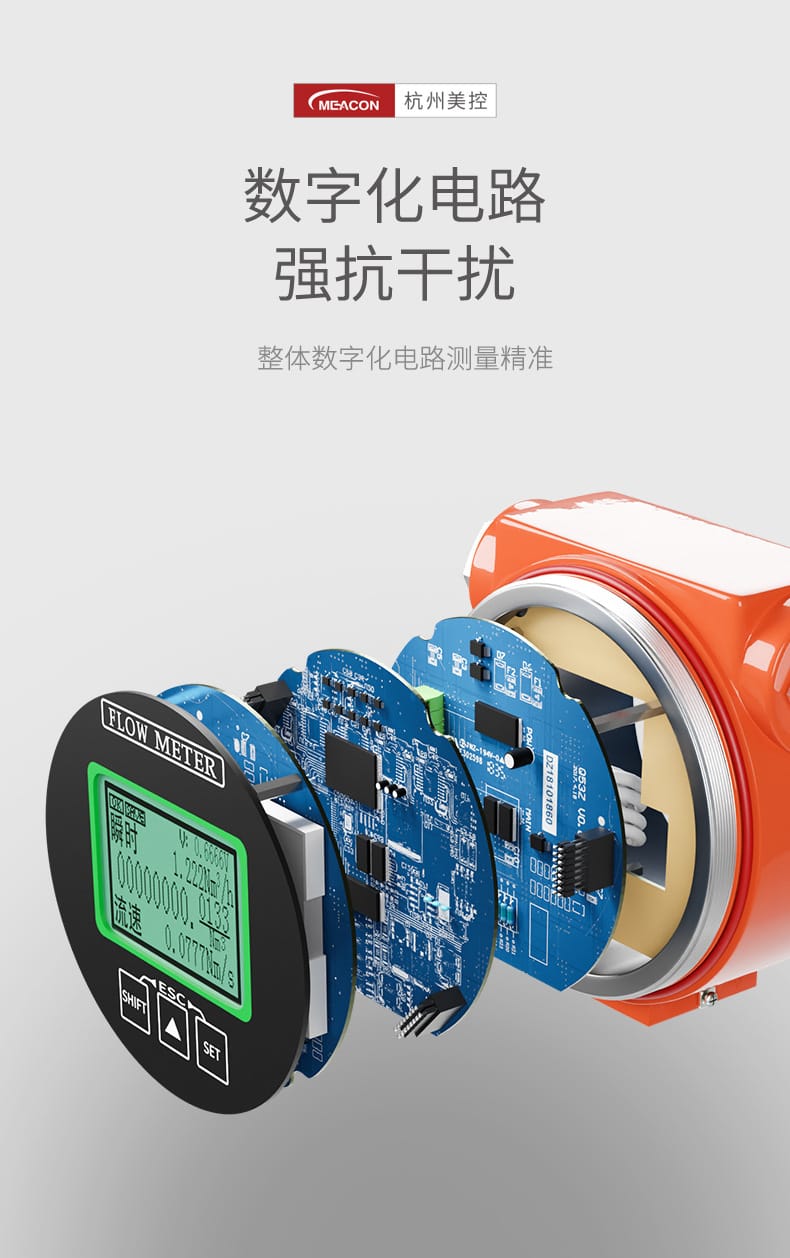

- 數字化電路強抗干擾：整體數字化信號處理，具備光電隔離輸出，有效抵御變頻器、電焊機等強電磁干擾源影響。
- 快速響應與自動控制：響應時間僅 1秒，滿足自動化控制系統對實時性的嚴苛要求。

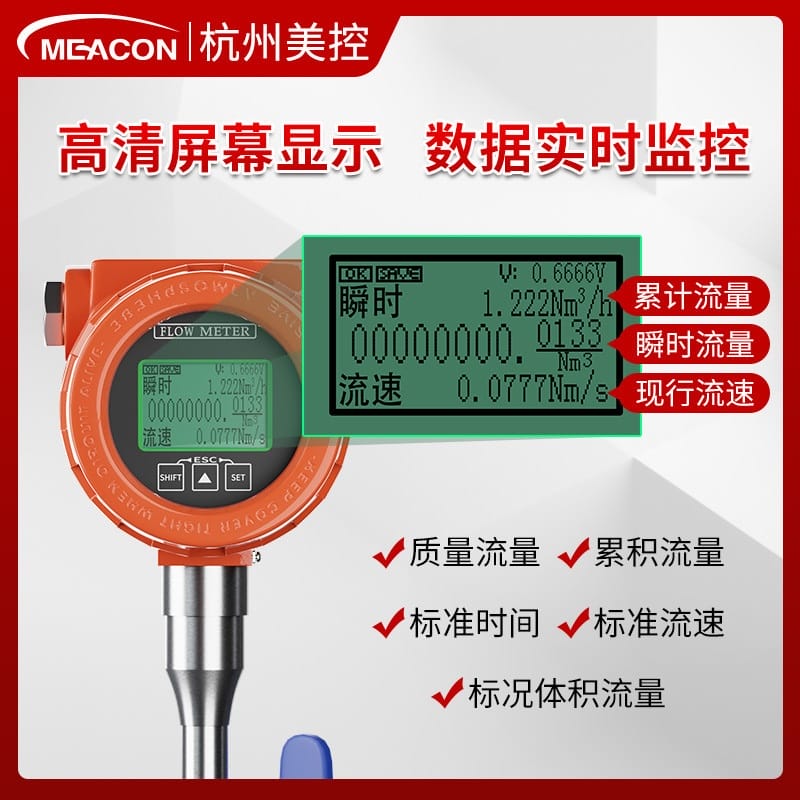

- 多參數現場顯示：四行漢字液晶屏實時顯示質量流量、標況體積流量、累積流量、標準流速、時間等信息，人機交互友好。

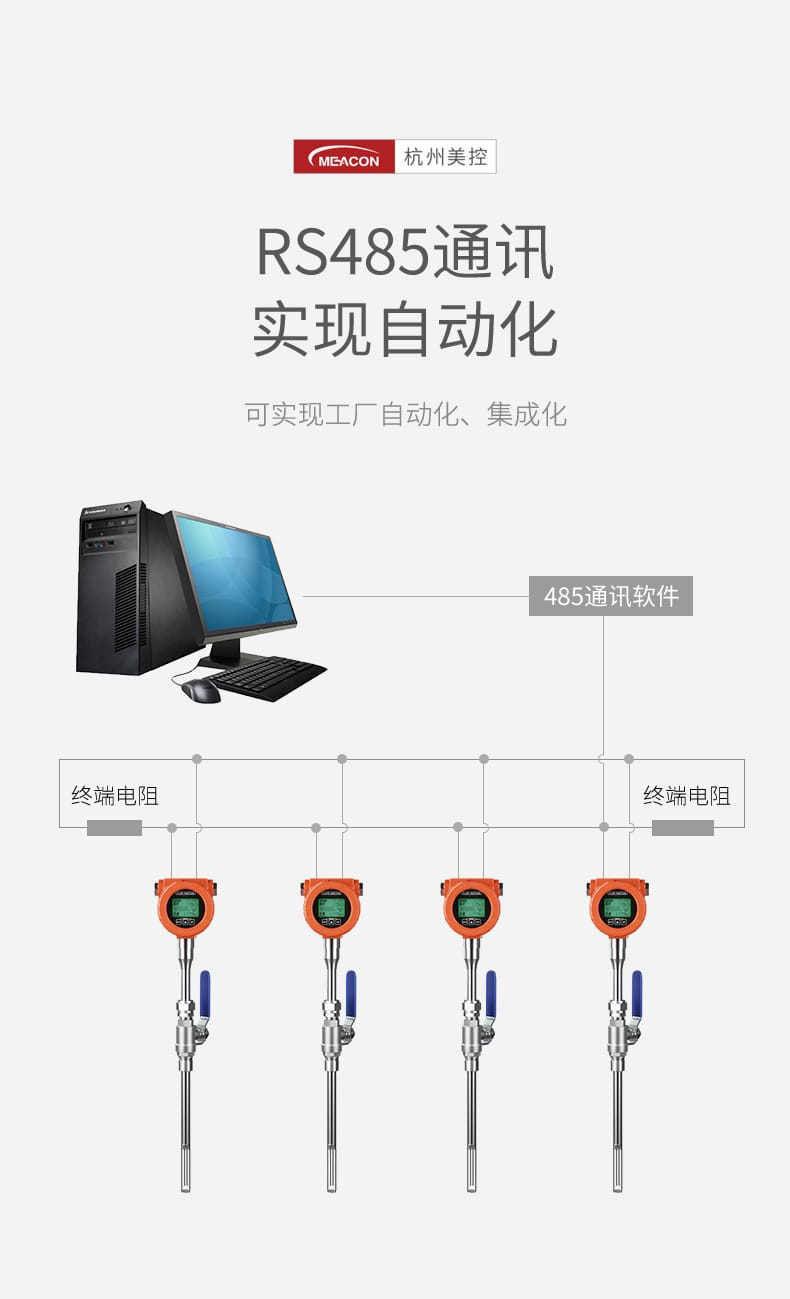

- 智能通訊集成能力：標配 RS485通訊接口，支持MODBUS協議，可接入DCS/SCADA系統，實現遠程監控與工廠智能化管理。
- 全國服務網絡保障：作為中國儀器儀表學會理事單位及國家標委會委員單位，美控在全國設有 20大服務網點，服務超50萬用戶，提供售前選型、上門指導安裝及24小時技術支持。

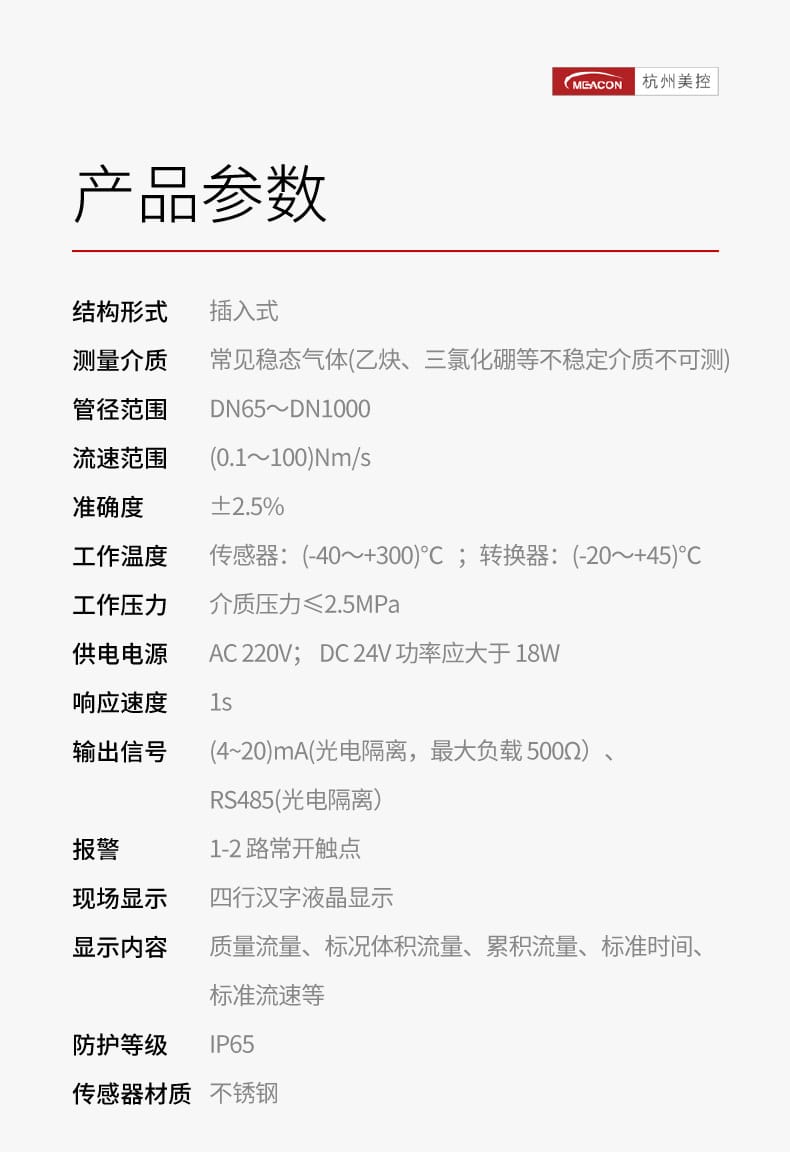

技術參數
| 參數項 |
技術指標 |
| 結構形式 |
插入式 |
| 測量介質 |
常見穩態氣體（乙炔、三氯化硼等不穩定氣體不可測） |
| 管徑范圍 |
DN65 ~ DN1000 |
| 流速范圍 |
0.1 ~ 120 Nm/s |
| 準確度 |
±2.5% |
| 工作溫度 |
傳感器：(-40 ~ +300)℃；轉換器：(-20 ~ +45)℃ |
| 工作壓力 |
≤2.5 MPa |
| 供電電源 |
AC220V 或 DC24V（功率 ≥18W） |
| 響應速度 |
1s |
| 輸出信號 |
| - 模擬量輸出 |
(4~20)mA（光電隔離，最大負載500Ω） |
| - 脈沖輸出 |
支持 |
| - 通訊接口 |
RS485（光電隔離，支持MODBUS協議） |
| - 報警輸出 |
1~2路常開觸點 |
| 現場顯示 |
四行漢字液晶顯示屏 |
| 顯示內容 |
質量流量、標況體積流量、累積流量、標準時間、標準流速等 |
| 防護等級 |
IP65 |
| 傳感器材質 |
不銹鋼 |
| 安裝接口 |
插入式焊接底座，推薦開孔Φ20mm |
應用行業
- 鋼鐵冶金：高爐送風、煤氣輸送、煙氣排放監測
- 電力能源：鍋爐燃燒空氣、煙囪排煙氣流量測量
- 環保水處理：曝氣系統空氣流量監控
- 化工石化：氮氣保護、壓縮空氣、工藝氣體計量
- 智能制造：工業自動化產線中氣體質量流量閉環控制
- 新能源：氫氣、天然氣等清潔能源輸送過程監控
安裝條件
-
環境要求：
- 禁止安裝于強烈震動場所或存在大量腐蝕性氣體的環境中。
- 若安裝在室外，須加裝遮陽罩，防止日曬雨淋。
- 不得與變頻器、電焊機等污染電源設備共用電源；必要時為轉換器配置凈化電源。
-
直管段要求：

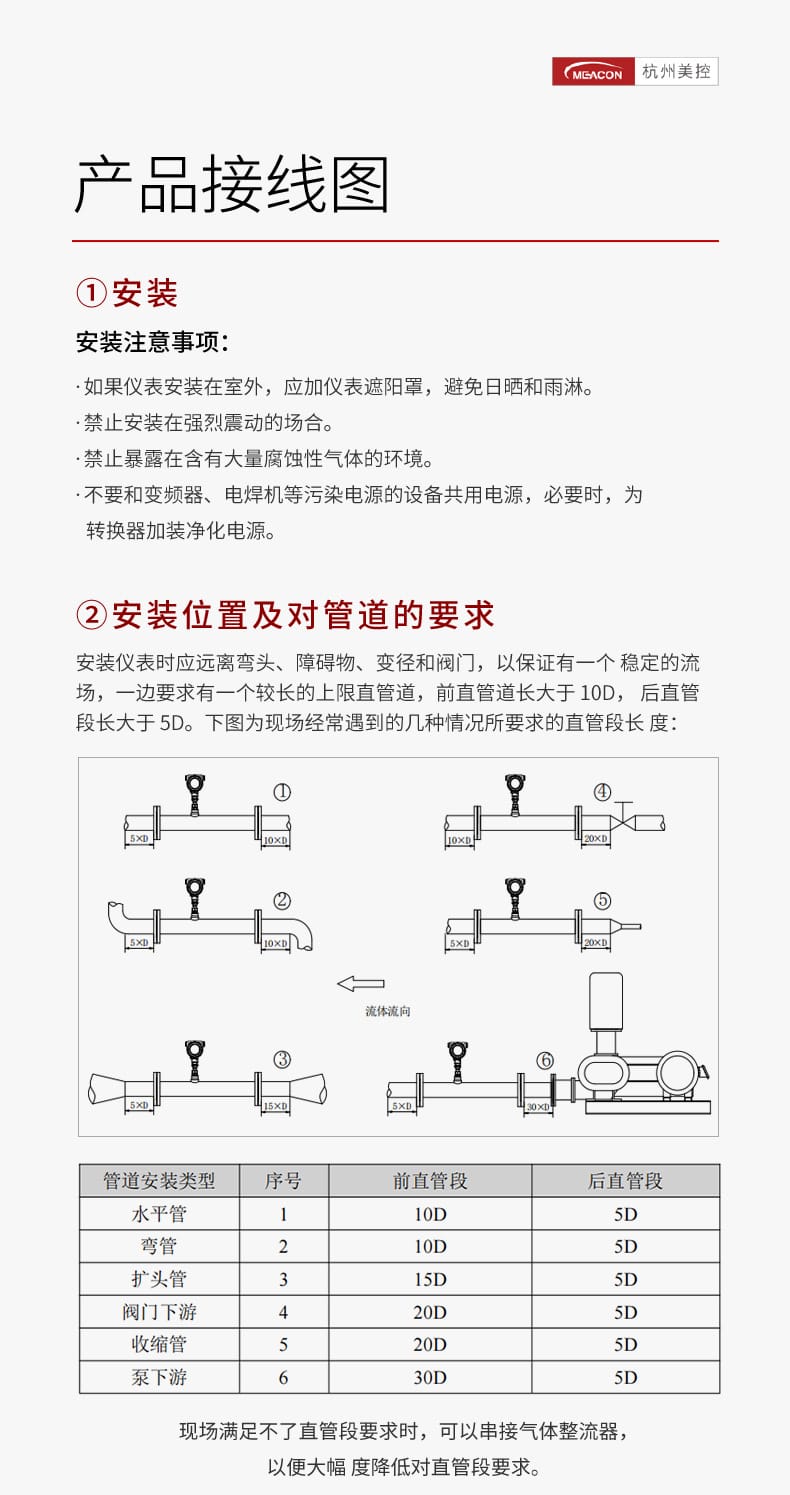

為確保流場穩定，需滿足以下前后直管段長度（D為管道公稱直徑）：
| 安裝類型 |
前直管段 |
后直管段 |
| 水平管 |
≥10D |
≥5D |
| 彎管 |
≥10D |
≥5D |
| 擴頭管 |
≥15D |
≥5D |
| 閥門下游 |
≥20D |
≥5D |
| 收縮管 |
≥20D |
≥5D |
| 泵下游 |
≥30D |
≥5D |
注：若現場無法滿足直管段要求，可串聯氣體整流器以改善流態，降低對安裝空間的需求。
-

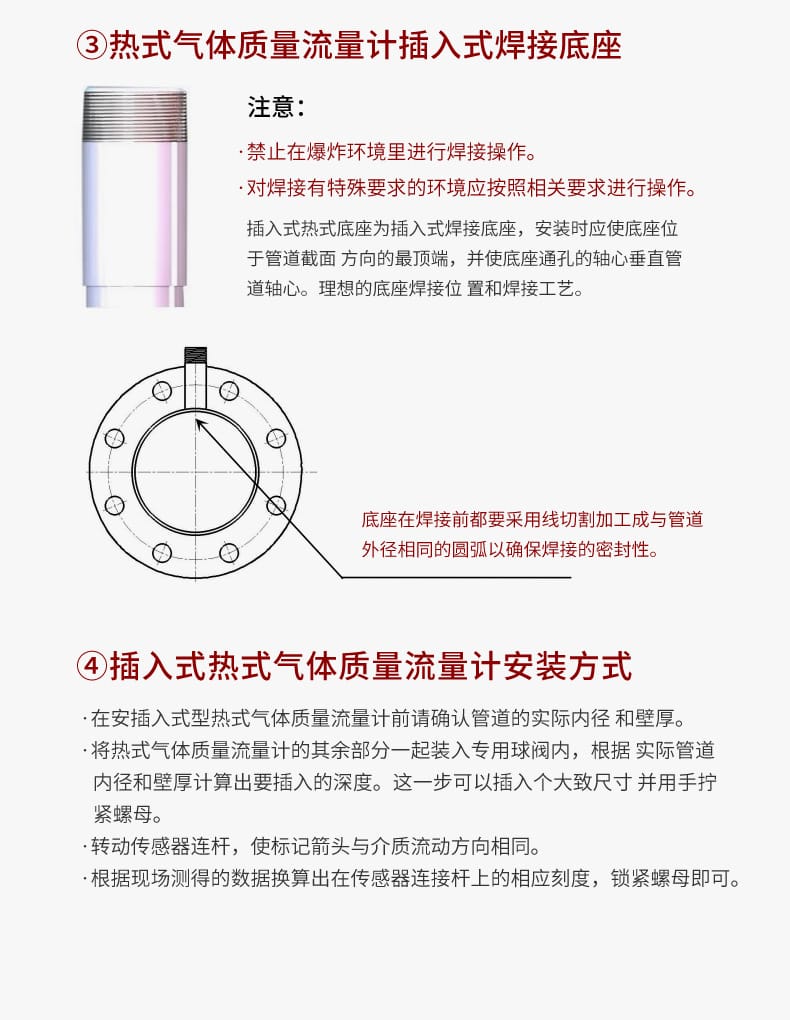

焊接底座安裝規范：
- 插入式焊接底座應位于管道截面最頂端，且通孔軸心垂直于管道軸線。
- 底座焊接前需進行線切割加工，使其弧面與管道外徑完全貼合，確保密封性。
- 嚴禁在爆炸性環境中進行焊接作業，特殊工況須遵循相關安全規程。
-

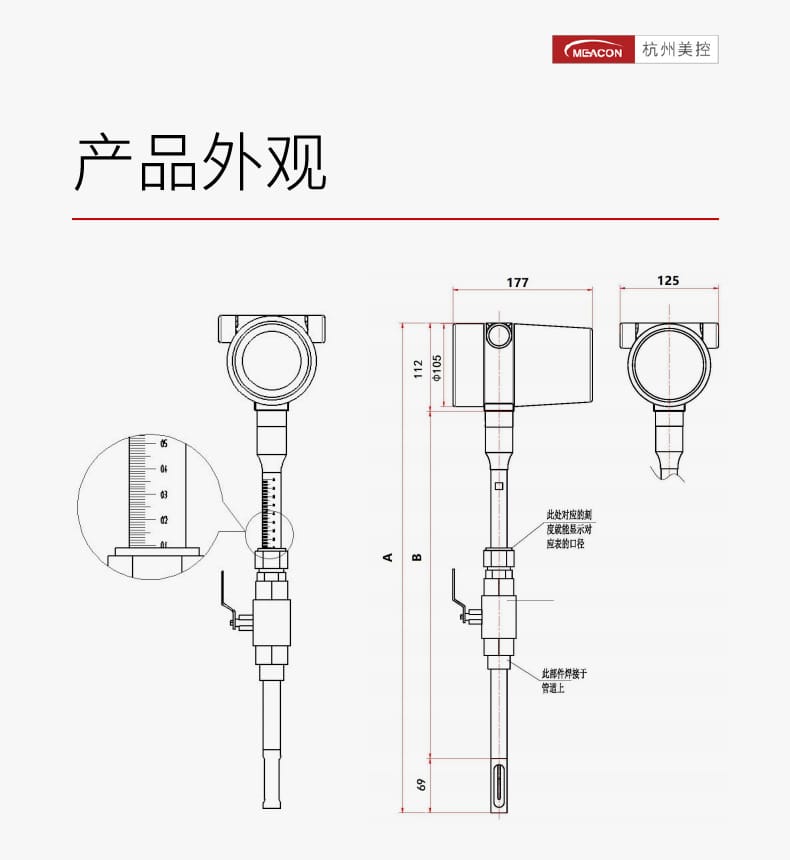

傳感器安裝步驟：
- 確認管道實際內徑與壁厚，計算插入深度。
- 將傳感器組件裝入專用球閥，并初步擰緊螺母。
- 轉動連桿使標記箭頭方向與介質流向一致。
- 根據刻度換算并調整插入深度，鎖緊固定螺母。
注意事項
- 禁止帶電操作：所有接線、拆卸、維護工作必須在斷電狀態下進行，以防觸電或損壞電路。
- 正確供電匹配：確認使用AC220V或DC24V電源，且功率不低于18W，避免因供電不足導致儀表異常。

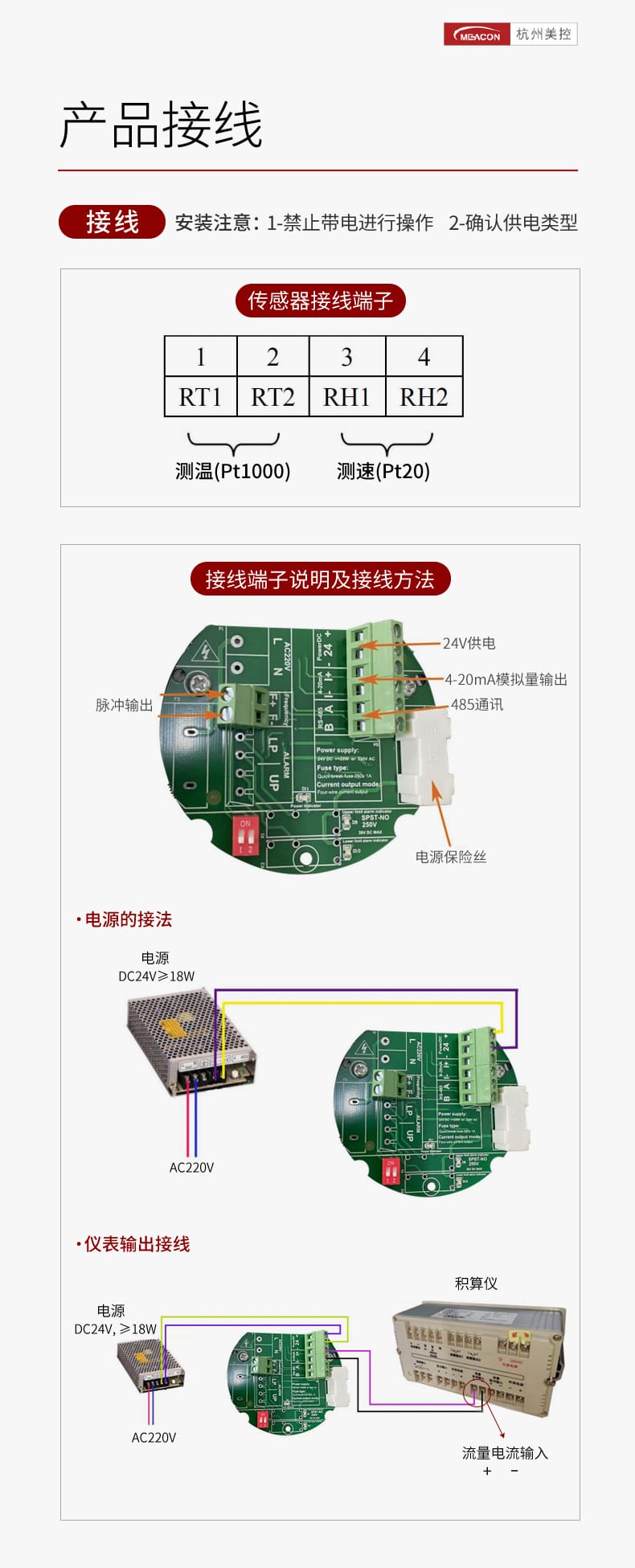

- 接線規范：
- 傳感器端子定義：
- 1,2：RT1, RT2（測溫 Pt1000）
- 3,4：RH1, RH2（測速 Pt20）
- 輸出端子請按說明書連接，注意光電隔離保護。
- 避免電磁干擾：遠離高頻干擾源，如變頻器、大功率電機，必要時加裝濾波裝置。
- 非適用介質警告：不可用于乙炔、三氯化硼等化學性質不穩定的氣體測量，以免引發安全事故或測量失準。
- 定期檢查與維護：建議定期清潔傳感器表面粉塵，檢查密封性與接線可靠性，保障長期穩定運行。
- 專業安裝建議：復雜工況下可預約美控技術人員上門指導安裝，規避使用風險，提升測量精度。
