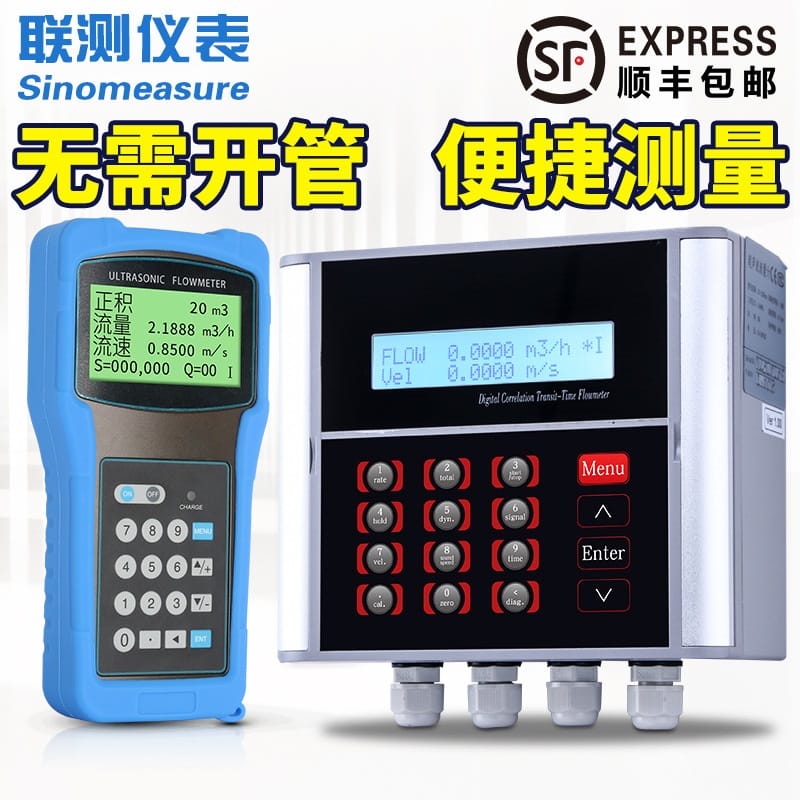

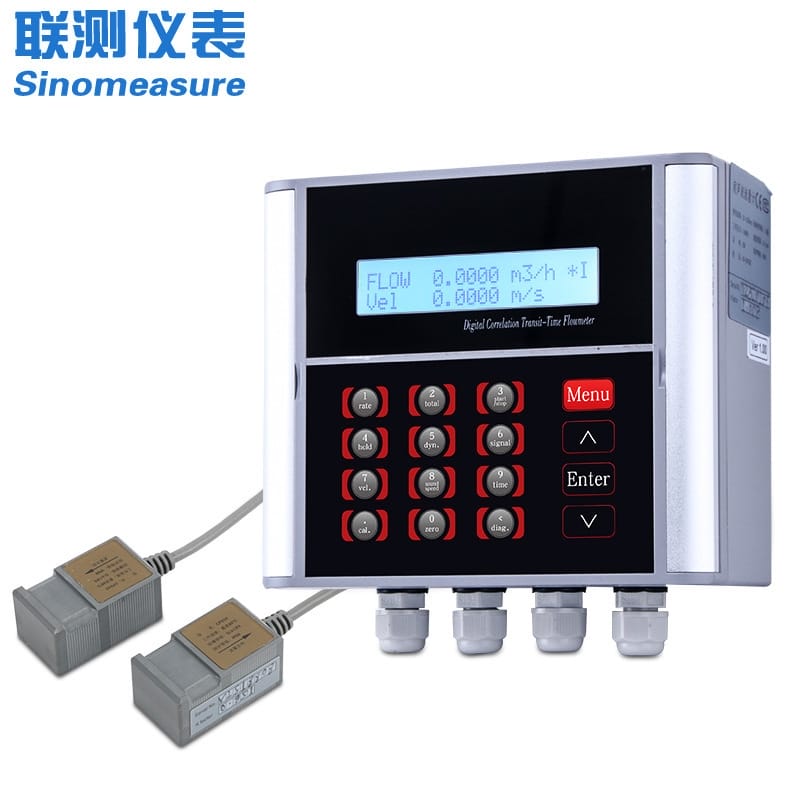

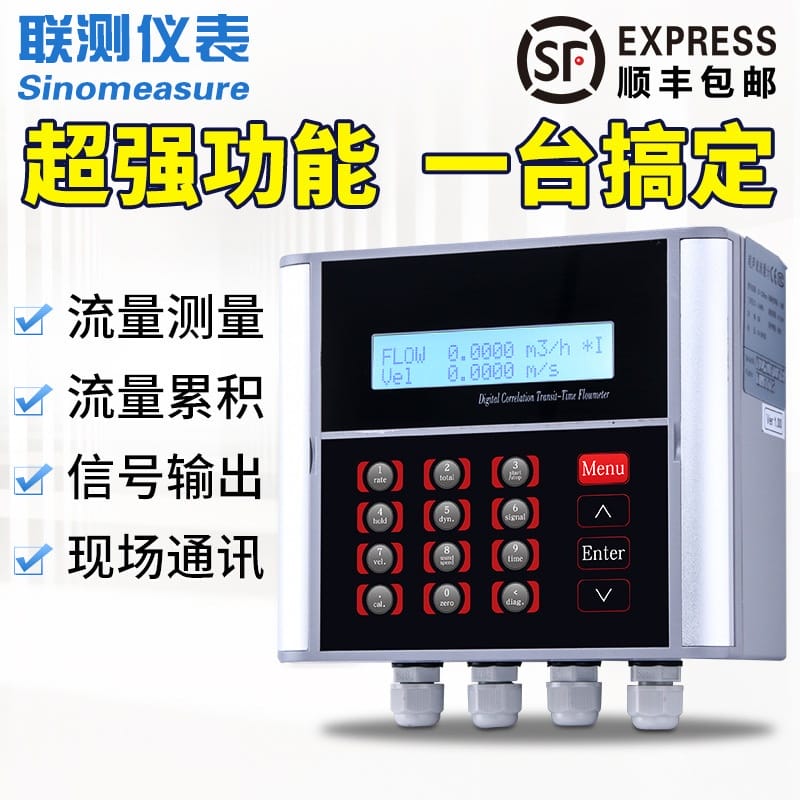

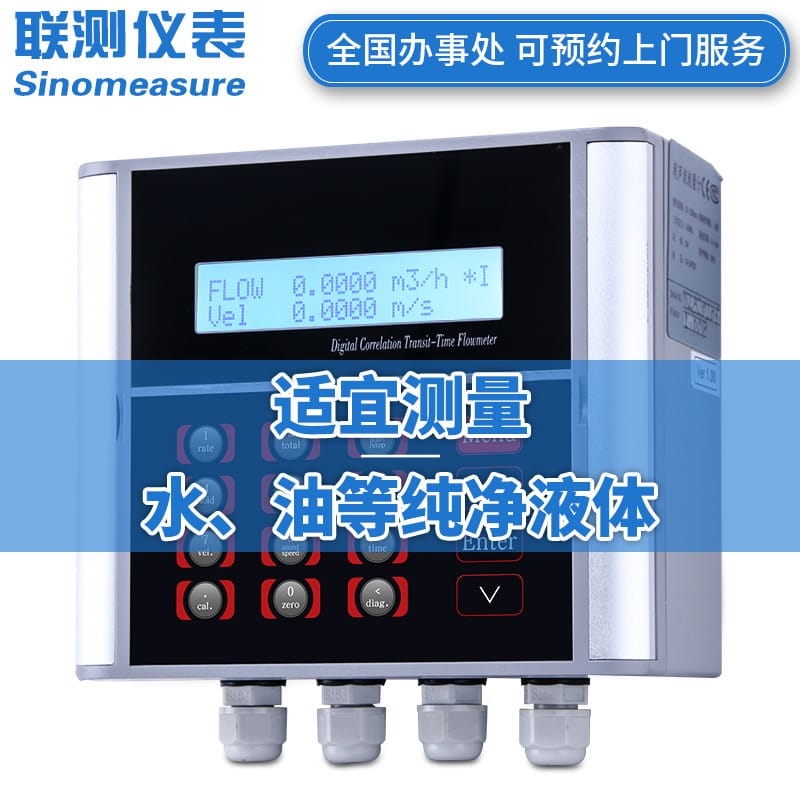

聯測高精度壁掛式超聲波流量計

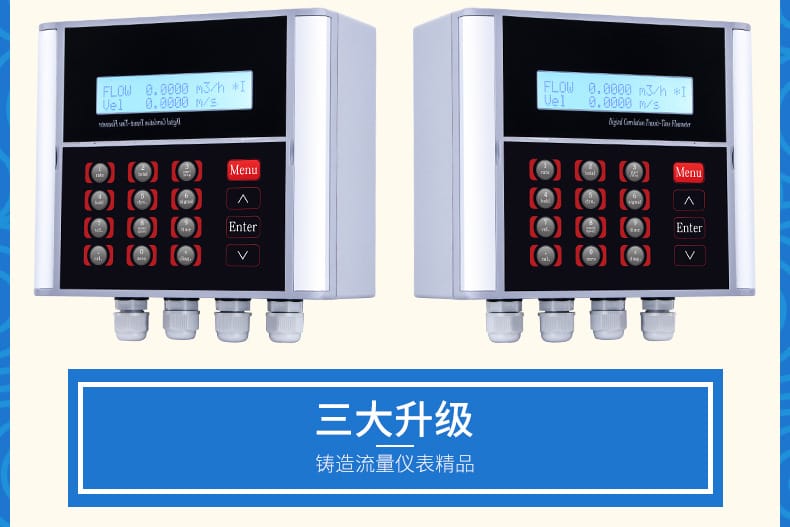

核心特點

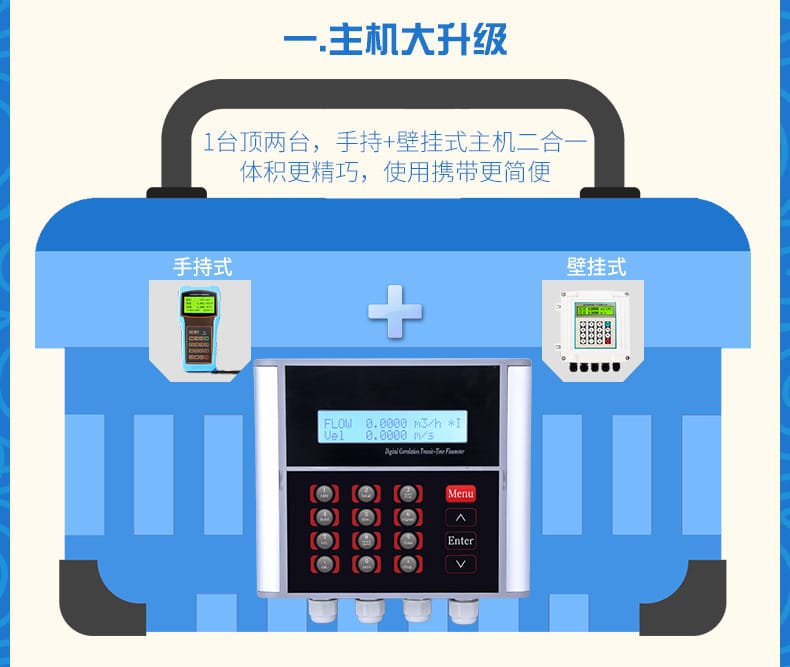

- 主機大升級：手持+壁掛式二合一設計，體積更精巧，使用攜帶更簡便，1臺頂2臺。

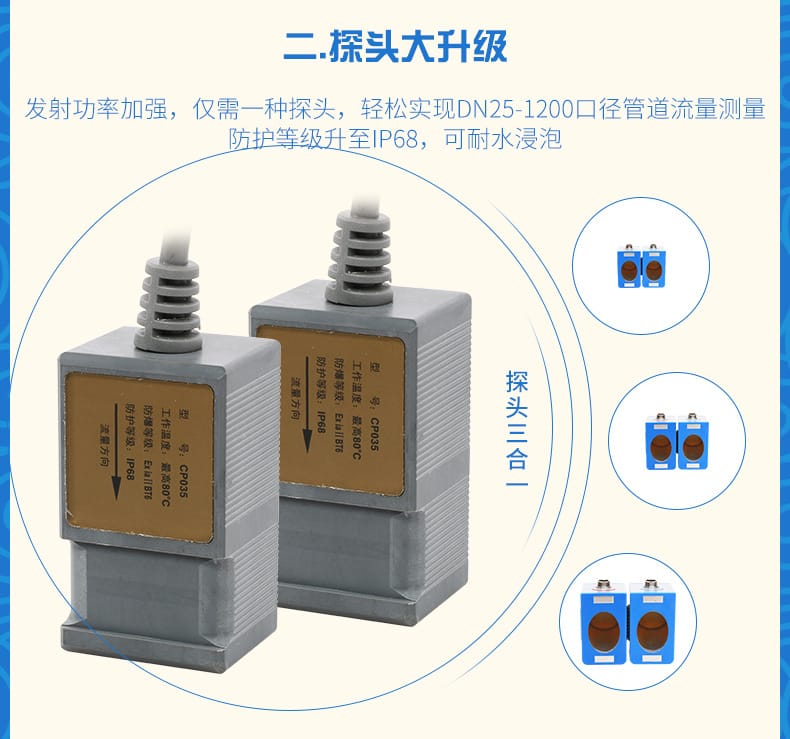

- 探頭大升級：發射功率加強，僅需一種探頭即可輕松實現DN25-1200口徑管道流量測量；防護等級升至IP68，可耐水浸泡。

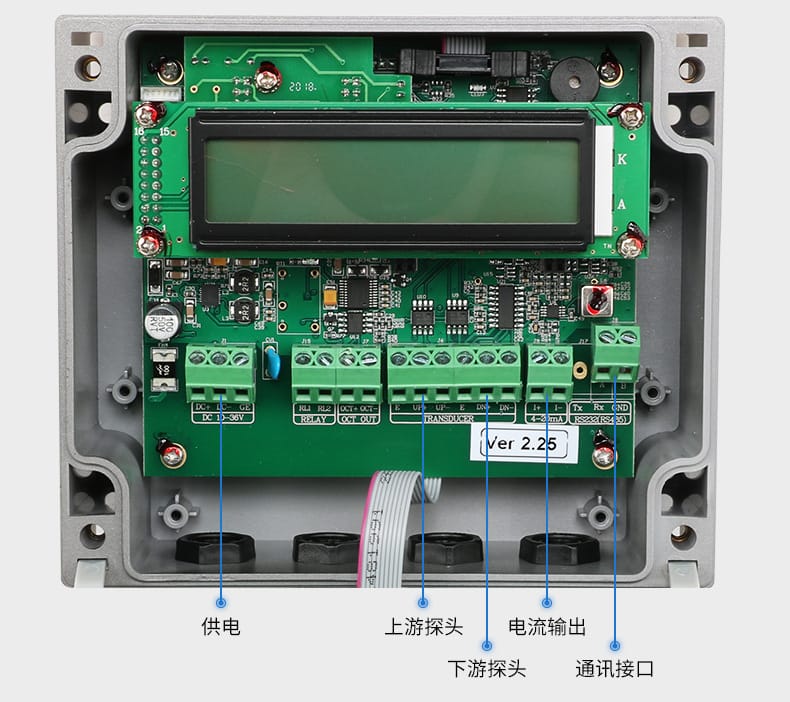

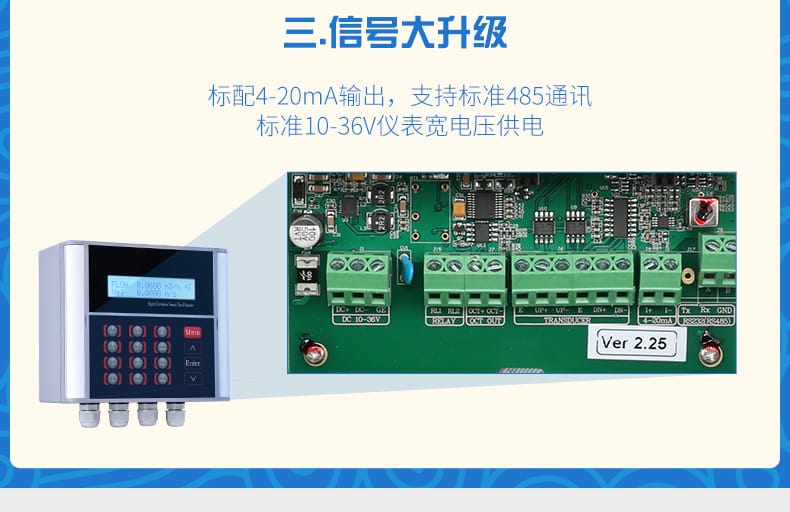

- 信號大升級：標配4-20mA輸出，支持標準RS485通訊；采用10-36V儀表寬電壓供電。

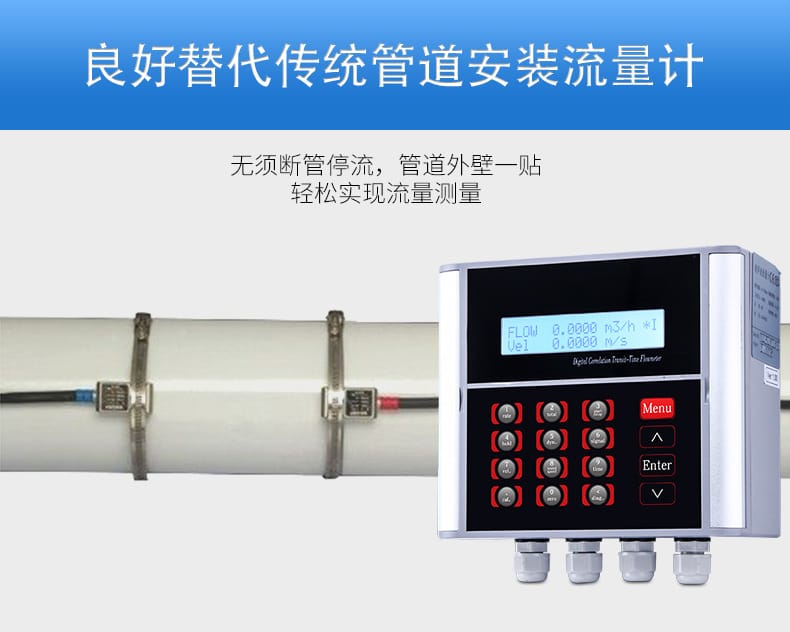

- 非侵入式測量：良好替代傳統管道安裝流量計，無須斷管停流，管道外壁一貼即可輕松實現流量測量。

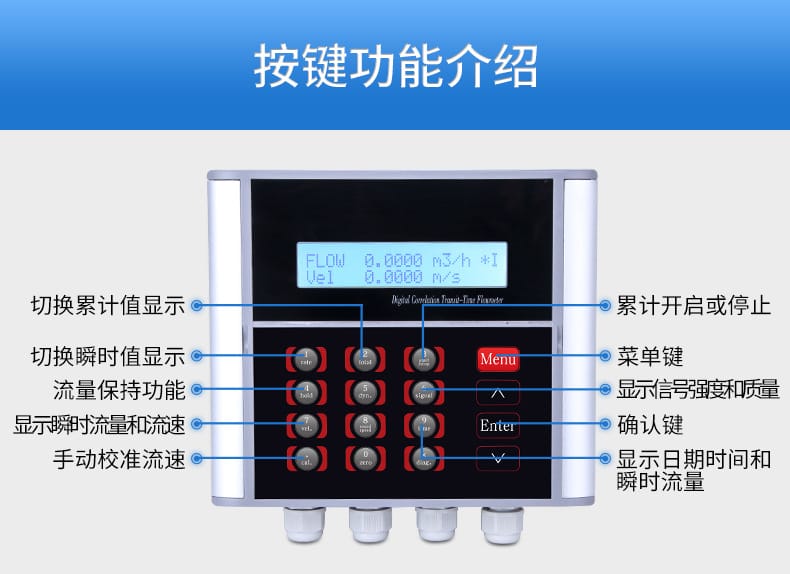

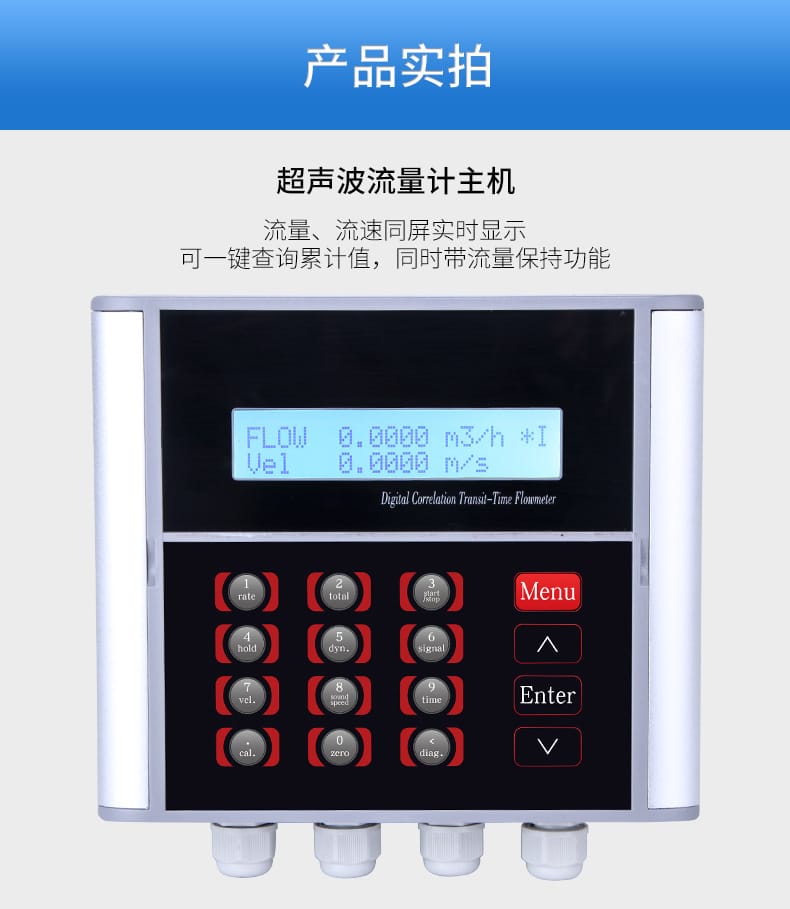

- 智能交互顯示：流量、流速同屏實時顯示，可一鍵查詢累計值，同時具備流量保持功能。

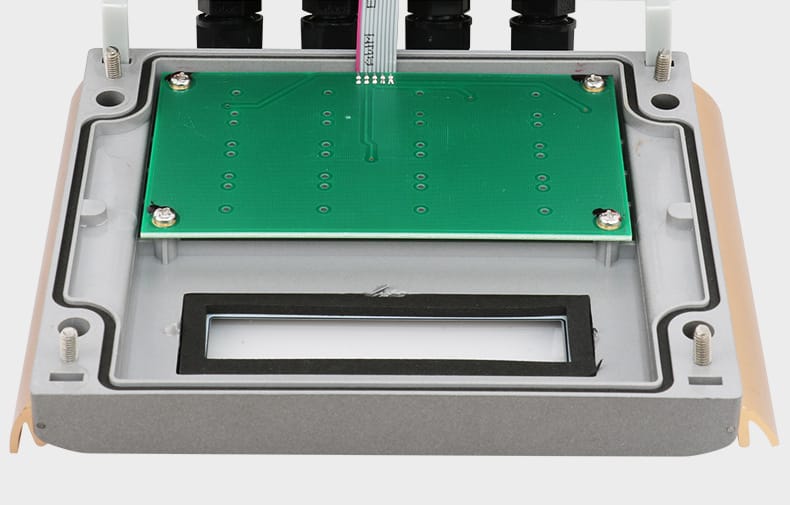

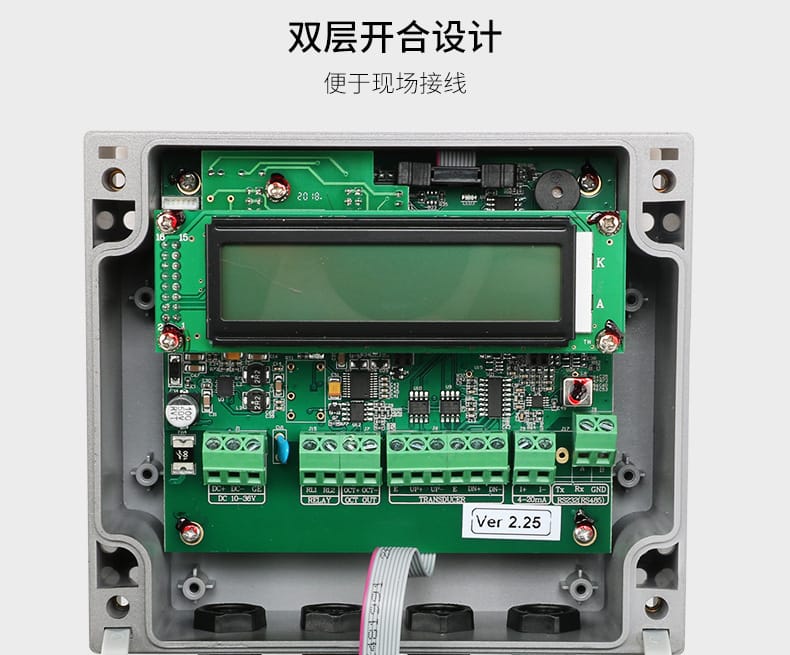

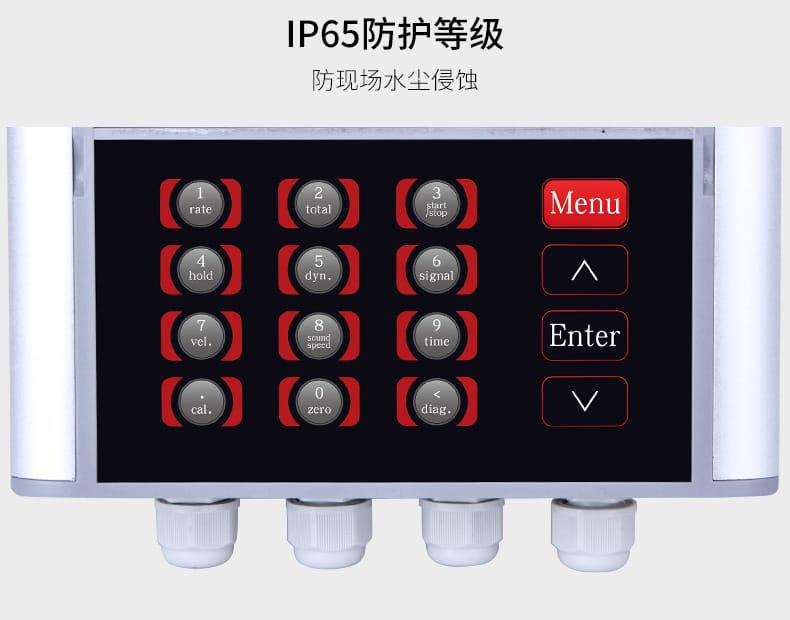

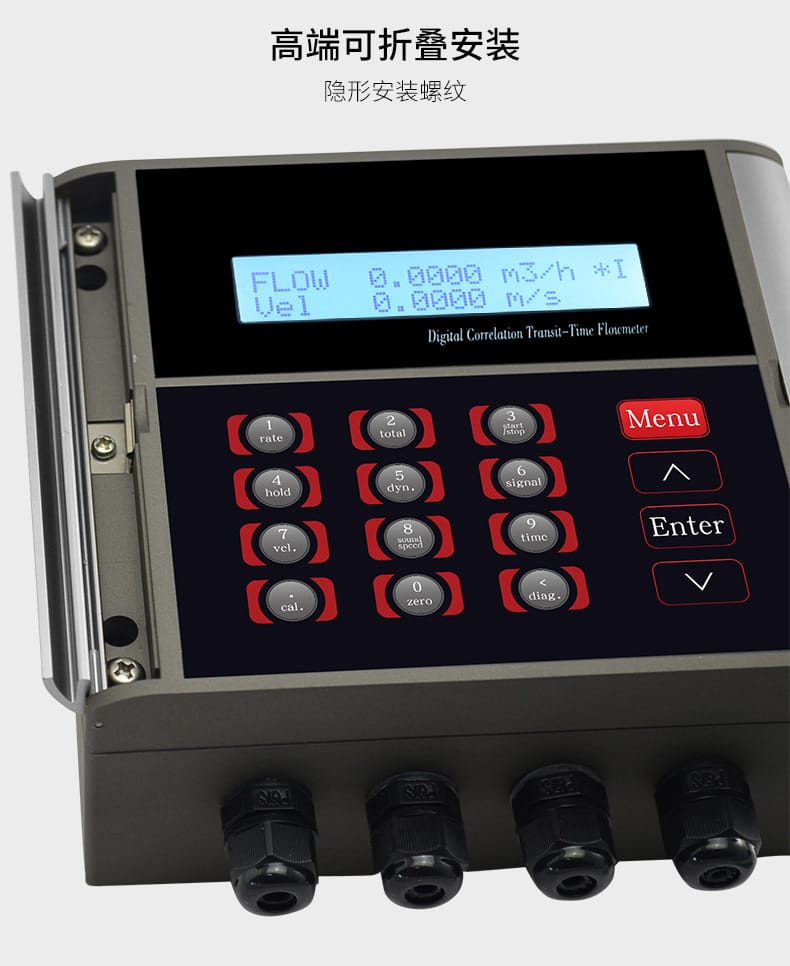

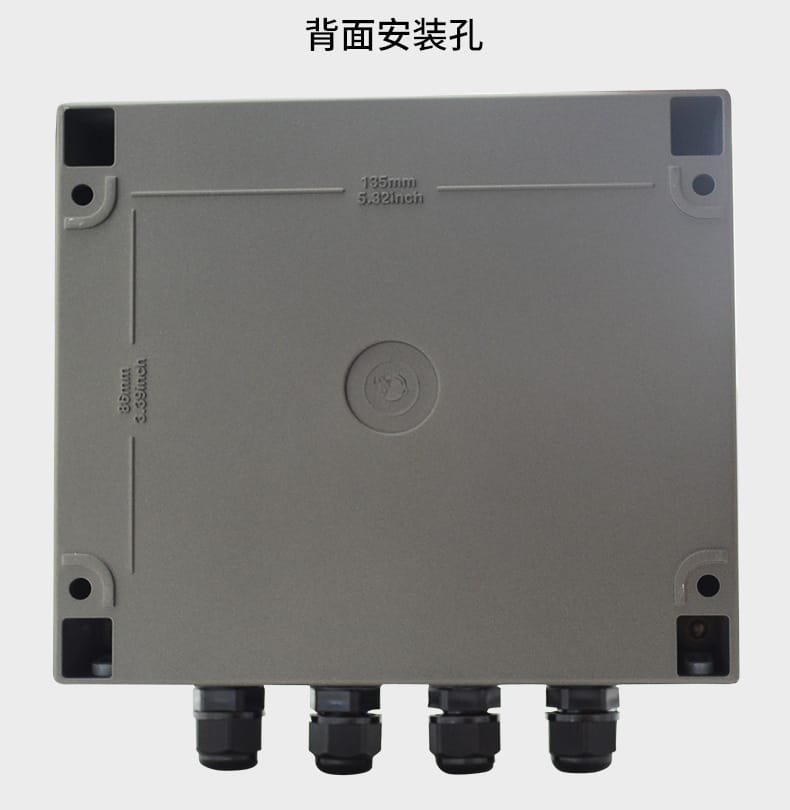

- 結構工藝優化：雙層開合設計便于現場接線，隱形安裝螺紋，主機IP65防護等級，防現場水塵侵蝕。

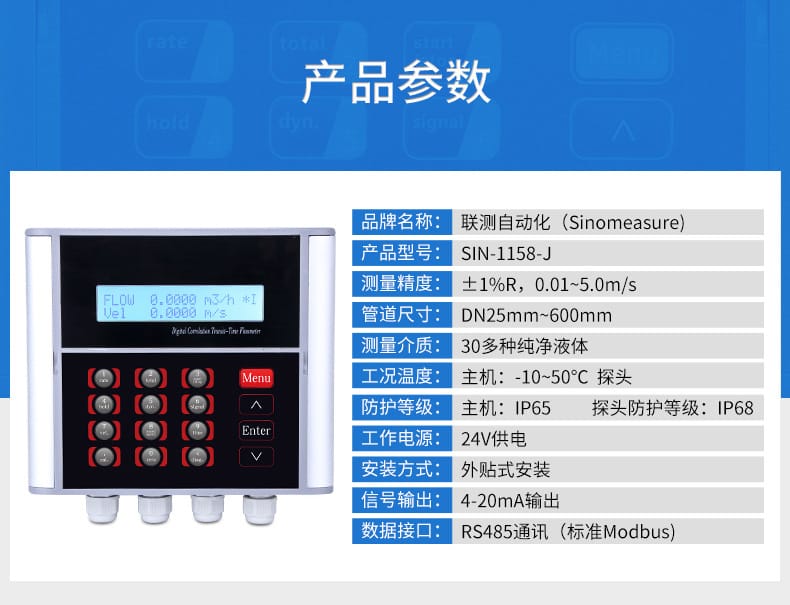

技術參數
- 品牌名稱：聯測自動化
- 產品型號：SIN-1158-J
- 測量精度：±1%R（0.01~5.0m/s）
- 管道尺寸：DN25mm~600mm
- 測量介質：30多種純凈液體
- 工況溫度：主機-10~50℃
- 防護等級：主機IP65，探頭IP68
- 工作電源：10-36V寬電壓/24V供電
- 安裝方式：外貼式安裝
- 信號輸出：4-20mA輸出
- 數據接口：RS485通訊（標準Modbus）
應用行業

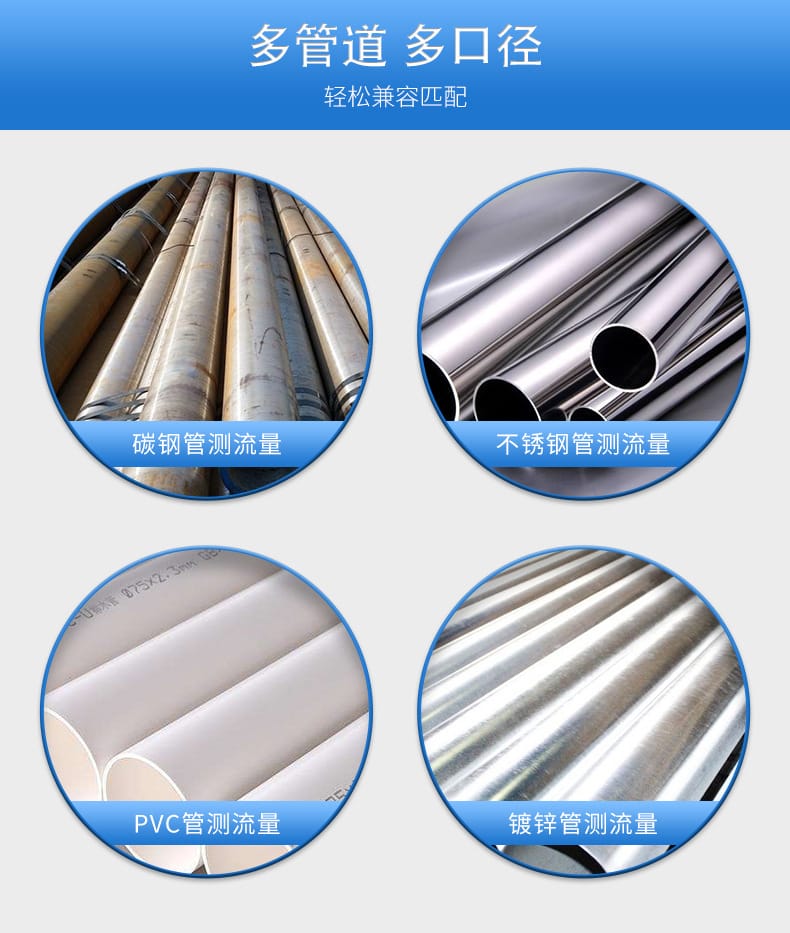

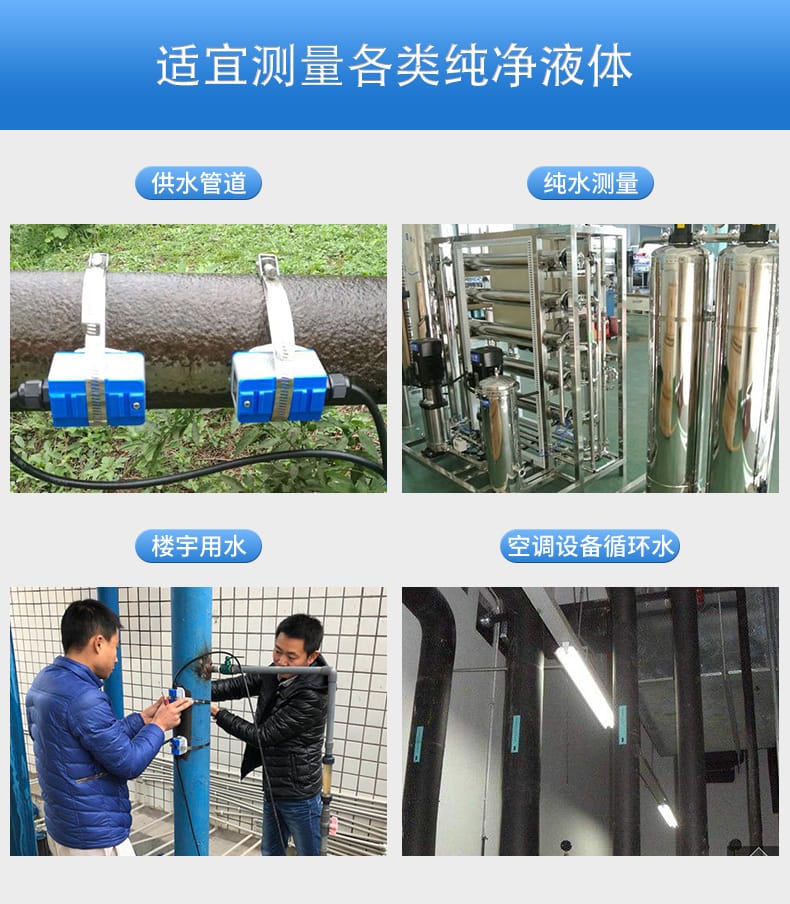

廣泛應用于電力、石油、化工、食品、機械制造等眾多工控領域；特別適用于供水管道、純水測量、樓宇用水、空調設備循環水等各類純凈液體測量場景；輕松兼容匹配碳鋼管、不銹鋼管、PVC管、鍍鋅管等多材質多口徑管道。
安裝條件

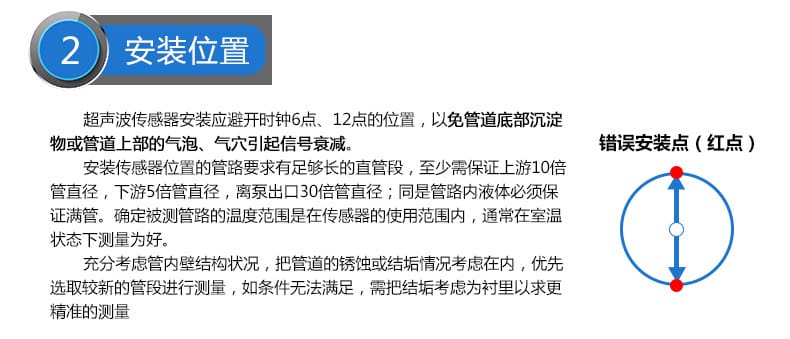

- 安裝位置選擇：避開管道時鐘6點（底部沉淀物）和12點（上部氣泡/氣穴）位置，以免引起信號衰減。

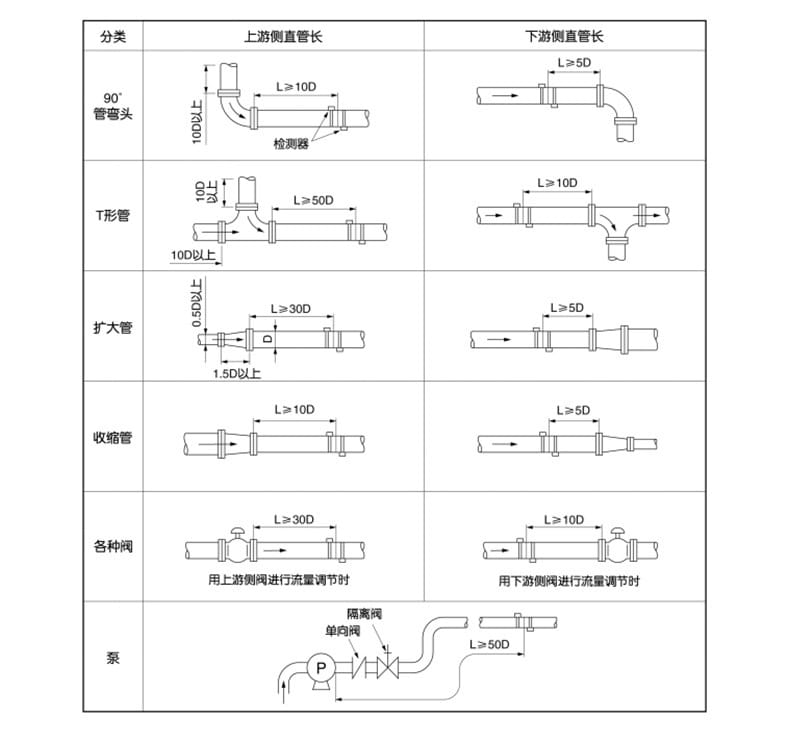

- 直管段要求：至少保證上游10倍管直徑（10D）、下游5倍管直徑（5D），離泵出口需30倍管直徑（30D）。具體要求：
- 90°彎頭：上游≥10D，下游≥5D
- T形管：上游≥50D（10D以上），下游≥10D
- 擴大管：上游≥30D（1.5D以上），下游≥5D
- 收縮管：上游≥10D
- 各類閥門：上游≥30D（用上游側閥調節），下游≥10D（用下游側閥調節）
- 泵：上游≥50D（需設隔離閥/單向閥），下游≥5D
- 滿管要求：管路內液體必須保證滿管。
- 管道狀況評估：充分考慮管內壁結構，優先選取較新管段；如銹蝕或結垢嚴重，需把結垢考慮為襯里以求更精準測量。
- 探頭安裝方法：

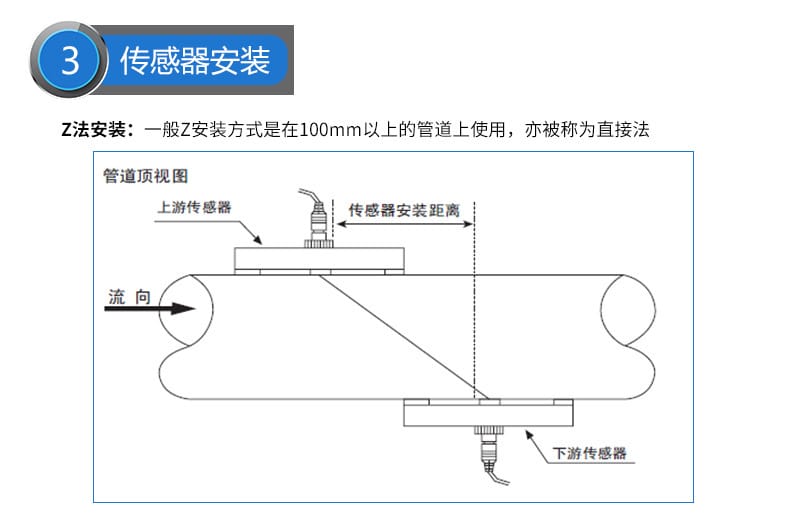

- Z法：一般適用于DN100mm以上管道（直接法）。

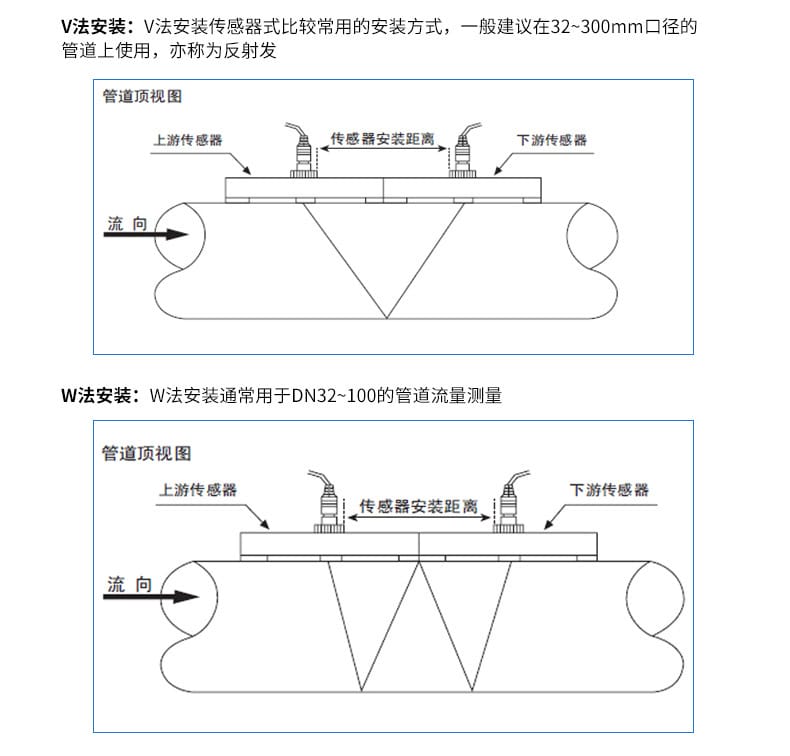

- V法：常用方式，適用于DN32~300mm口徑管道（反射法）。
- W法：通常用于DN32~100mm管道流量測量。

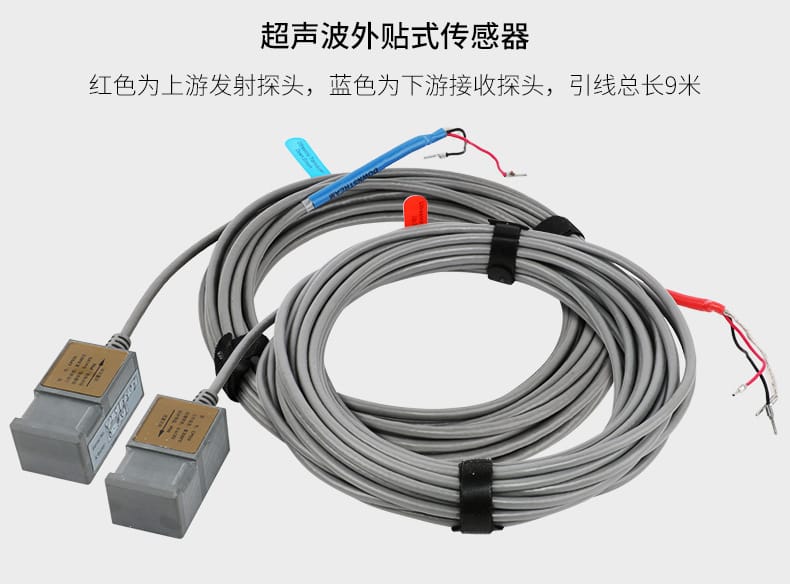

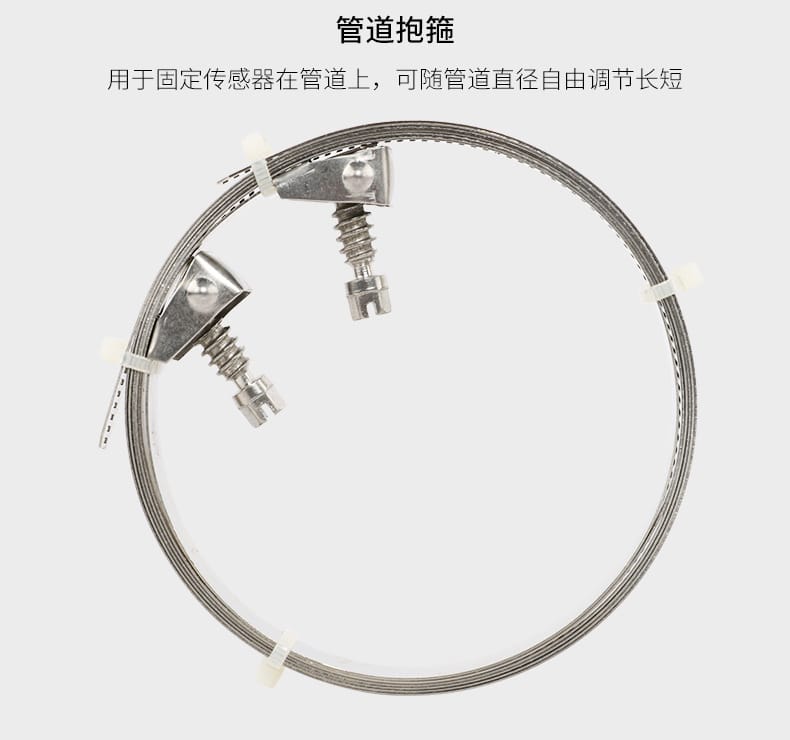

- 配件使用：紅色上游發射探頭與藍色下游接收探頭（引線總長9米），配合管道抱箍固定，安裝前必須在探頭涂覆超聲波耦合劑以增強穿透信號。
注意事項
- 頁面數據均由公司實驗室提供，如有疑問請聯系旺旺客服。

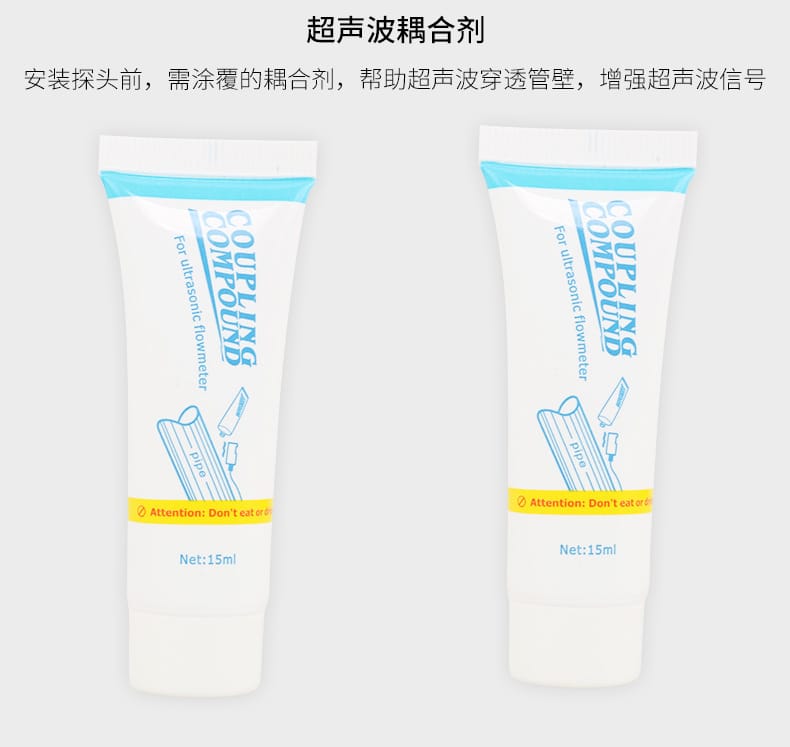

- 安裝探頭前必須涂覆超聲波耦合劑，幫助超聲波穿透管壁增強信號（注意：耦合劑不可食用）。
- 確定被測管路溫度范圍在傳感器使用范圍內，通常室溫狀態下測量效果最佳。
- 產品出廠均經嚴格檢測測試，如需第三方校準證明需自費，請?jiān)谫?gòu)買時聯系在線工程師獲取。
