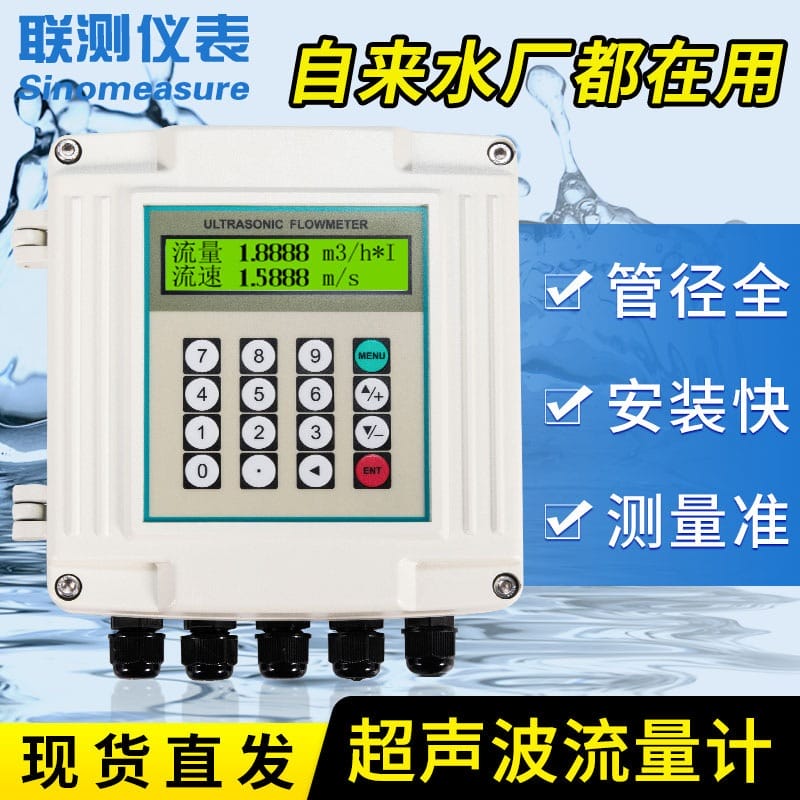

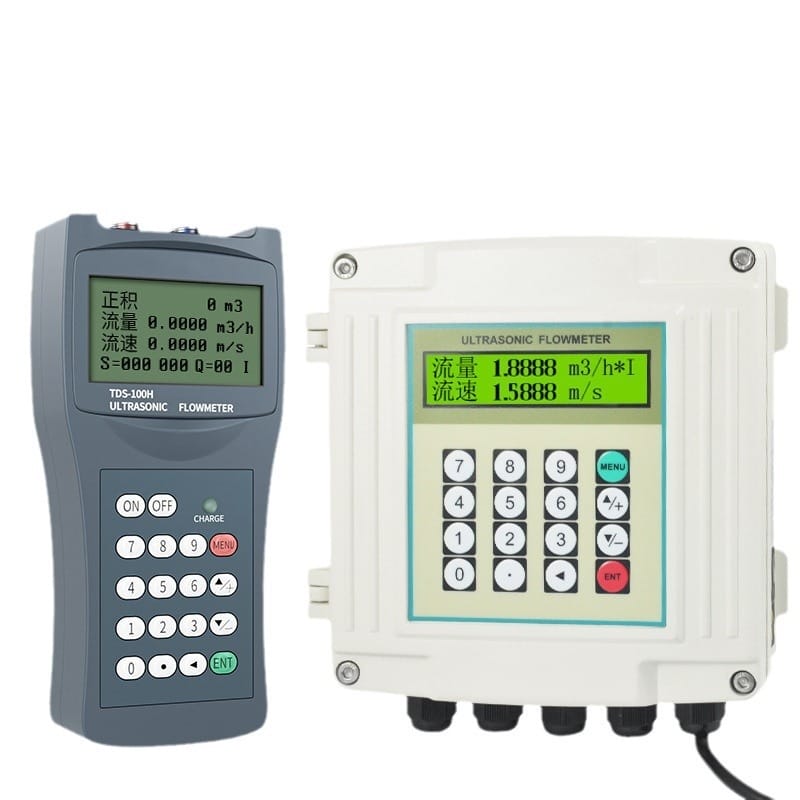

聯測 高精度壁掛式超聲波流量計外夾外貼傳感器水液體管道超聲波流量計
核心特點
- 非侵入式測量：采用外夾/外貼式傳感器，無需破壞管道，不影響流體運行。

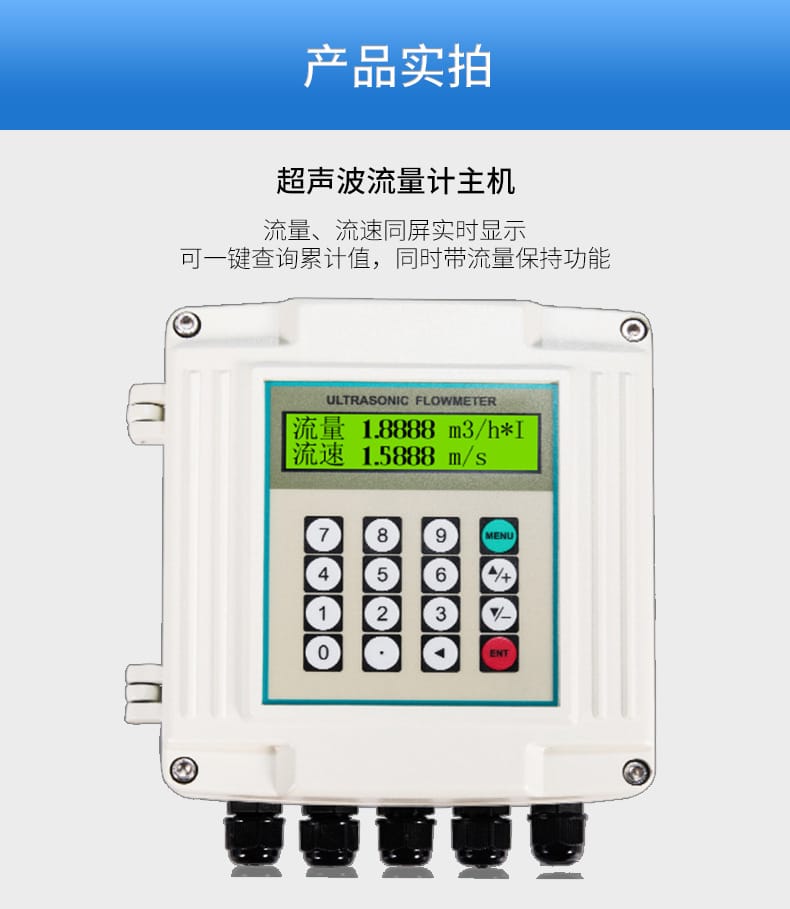

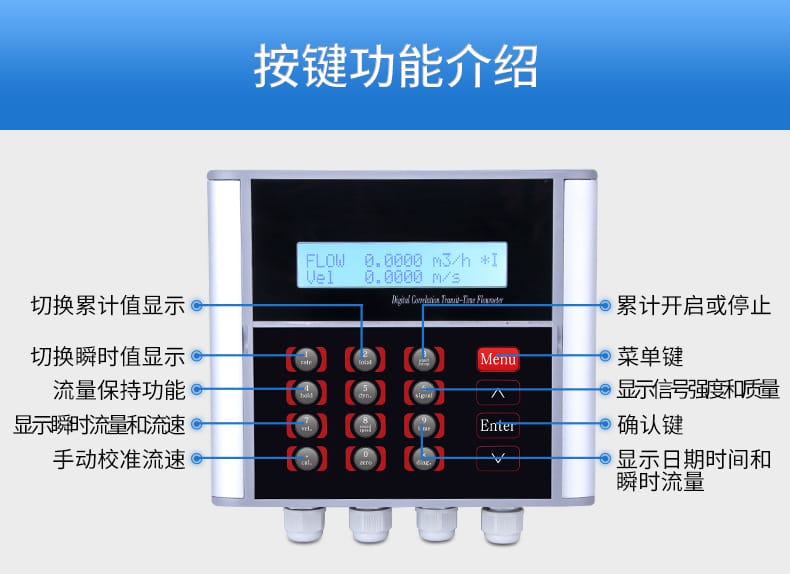

- 高精度與多功能顯示：測量精度達±1%R，流量與流速同屏實時顯示，支持一鍵查詢累計值及流量保持功能。

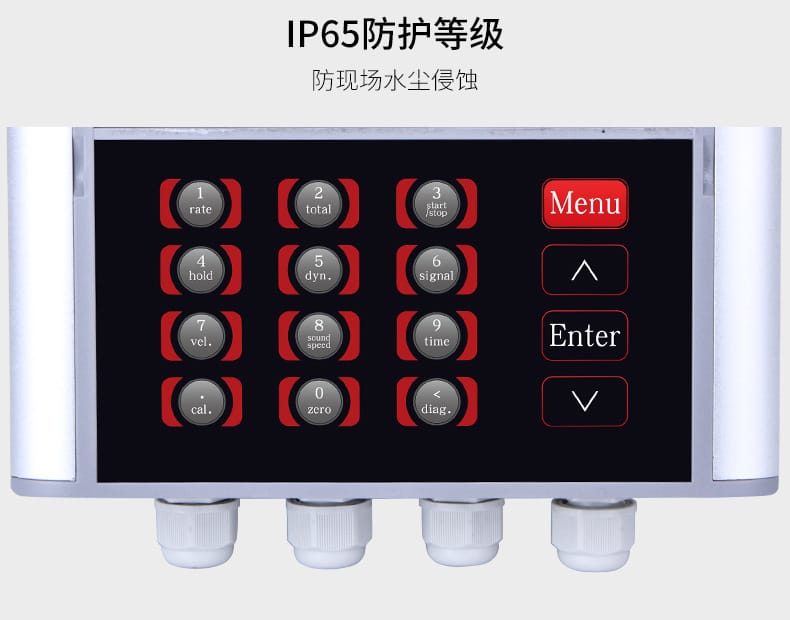

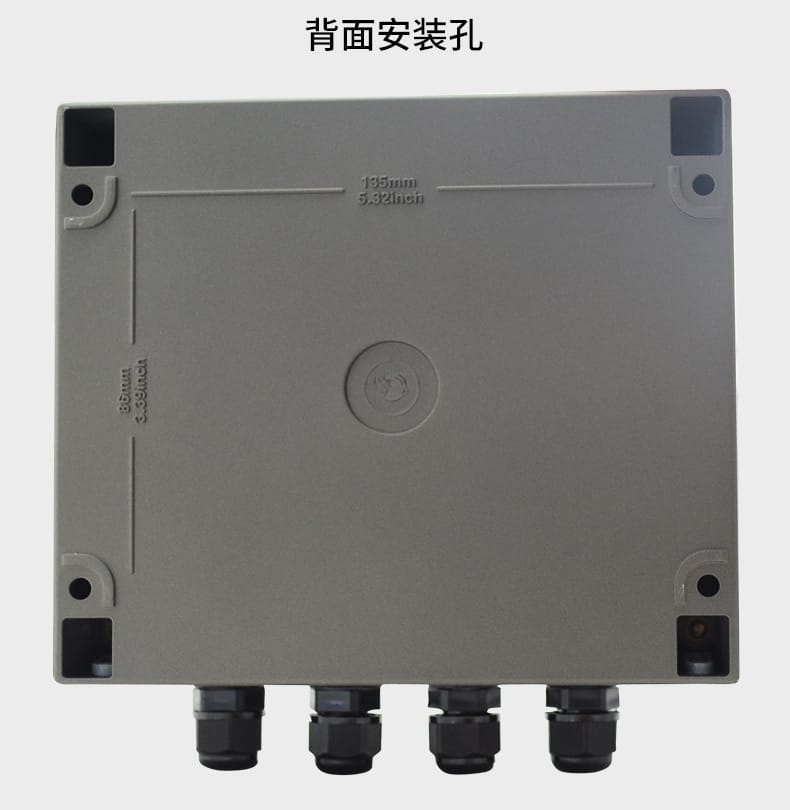

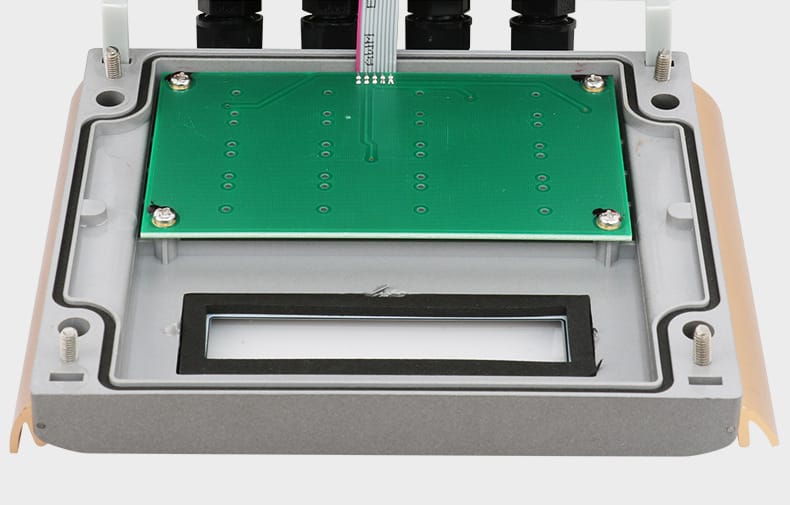

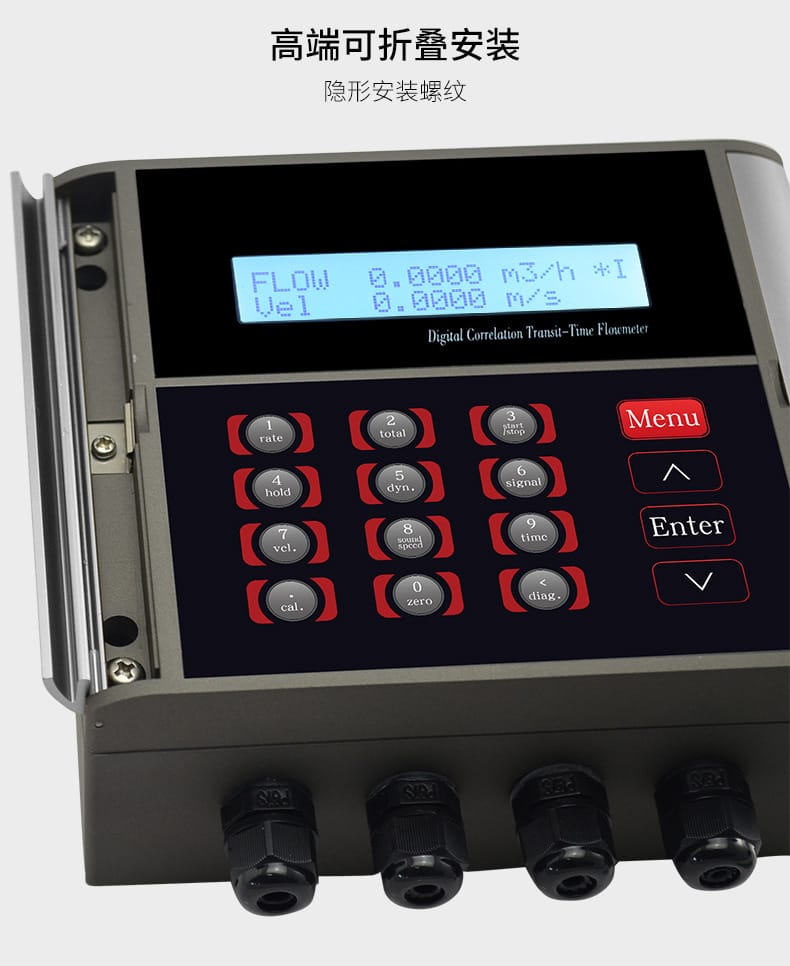

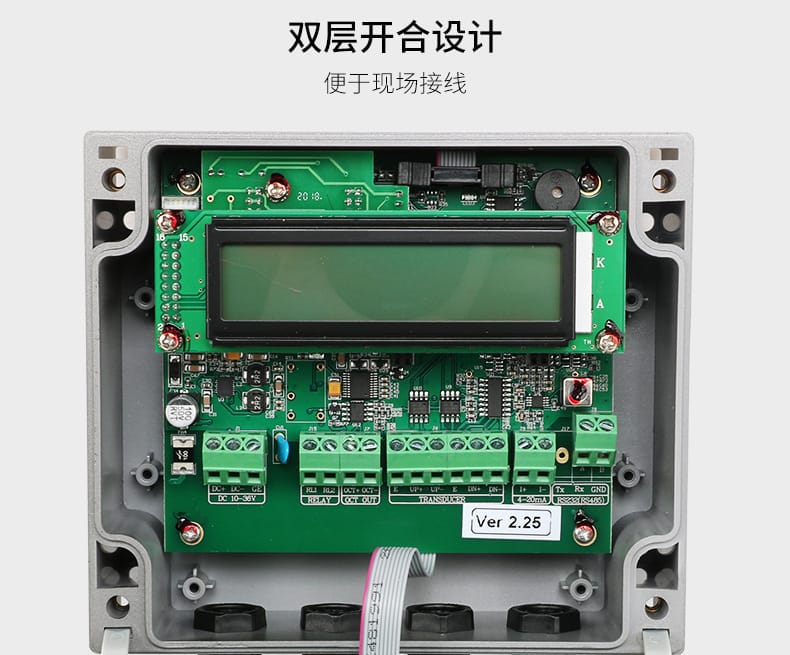

- 工業級防護與便捷設計：主機與探頭具備IP65/IP67/IP68多重防護等級，有效防塵防水；雙層開合接線設計及隱形安裝螺紋，便于現場操作。

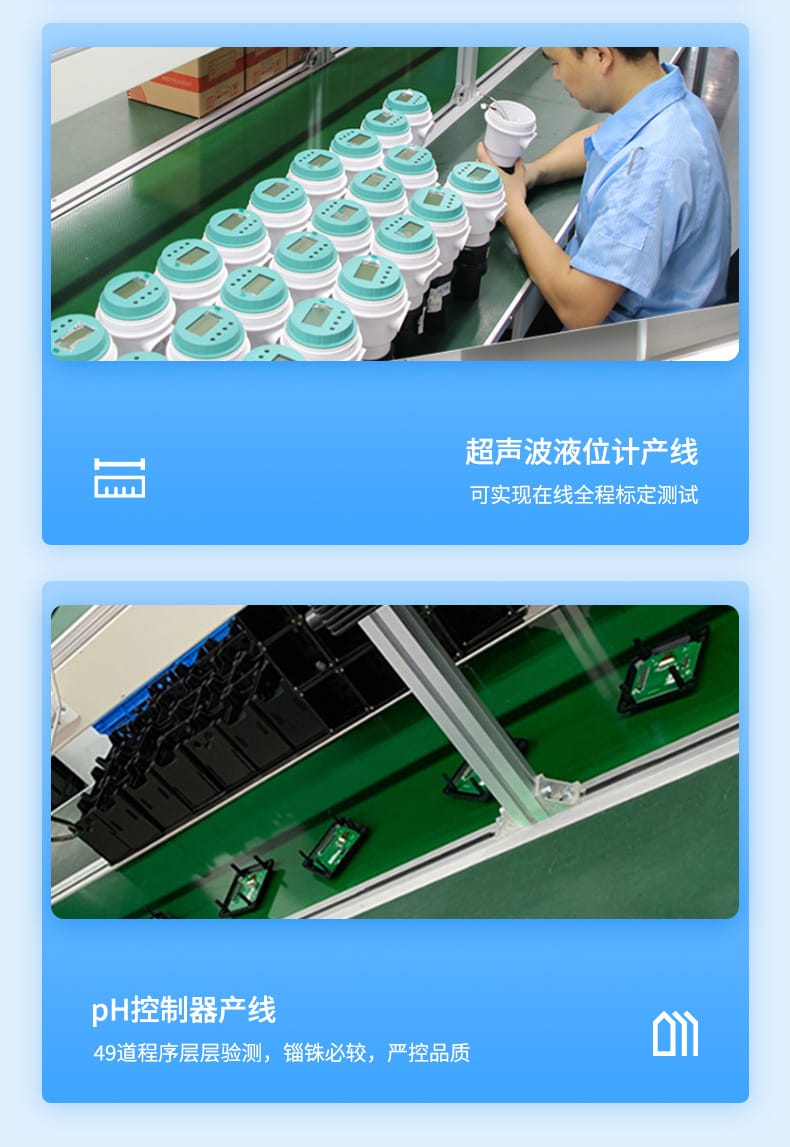

- 全方位專業服務：全國20余個辦事處提供預約上門調試、培訓與指導安裝服務；資質齊全，產線自動化標定，榮獲二十余項專利。

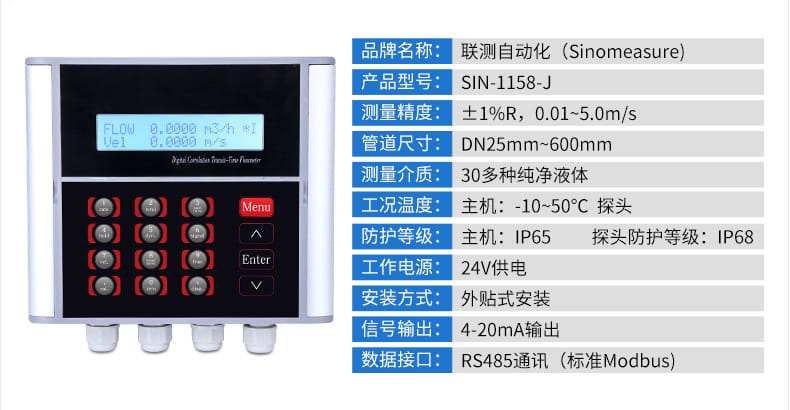

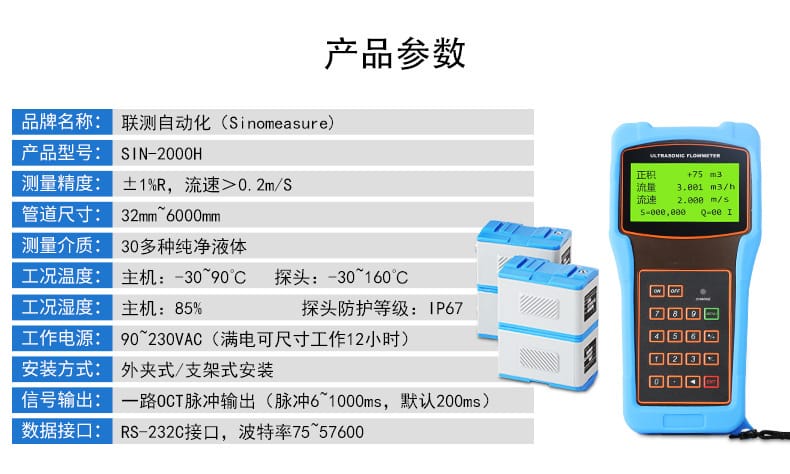

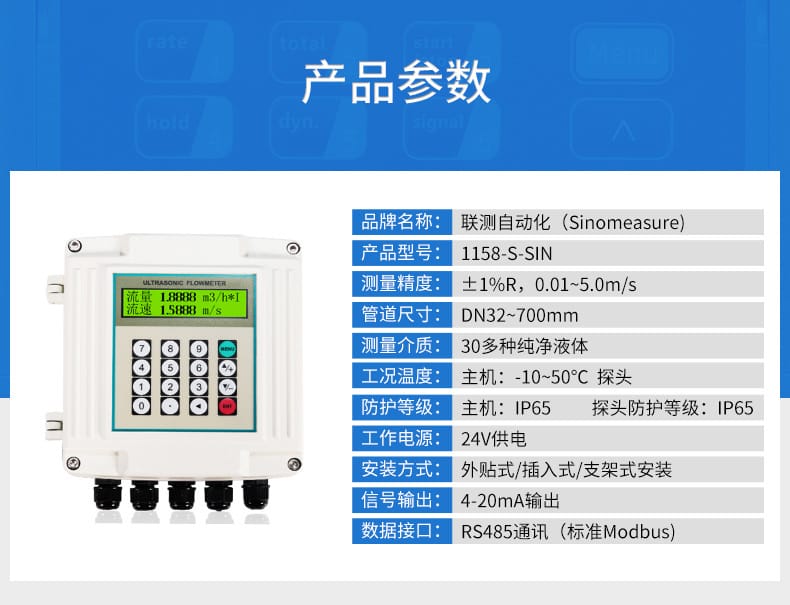

技術參數
| 參數項目 |
1158-S-SIN |
SIN-2000H |
SIN-1158-J |
| 測量精度 |
±1%R (0.01~5.0m/s) |
±1%R (流速>0.2m/s) |
±1%R (0.01~5.0m/s) |
| 管道尺寸 |
DN32~700mm |
32mm~6000mm |
DN25~600mm |
| 測量介質 |
30多種純凈液體 |
30多種純凈液體 |
30多種純凈液體 |
| 工況溫度 |
主機：-10~50℃ |
主機：-30~90℃，探頭：-30~160℃ |
主機：-10~50℃ |
| 防護等級 |
主機：IP65，探頭：IP65 |
主機：85%RH，探頭：IP67 |
主機：IP65，探頭：IP68 |
| 工作電源 |
24V供電 |
90~230VAC (內置電池可工作12小時) |
24V供電 |
| 安裝方式 |
外貼式/插入式/支架式 |
外夾式/支架式 |
外貼式 |
| 信號輸出 |
4-20mA |
一路OCT脈沖輸出 (默認200ms) |
4-20mA |
| 數據接口 |
RS485 (標準Modbus) |
RS-232C (波特率75~57600) |
RS485 (標準Modbus) |

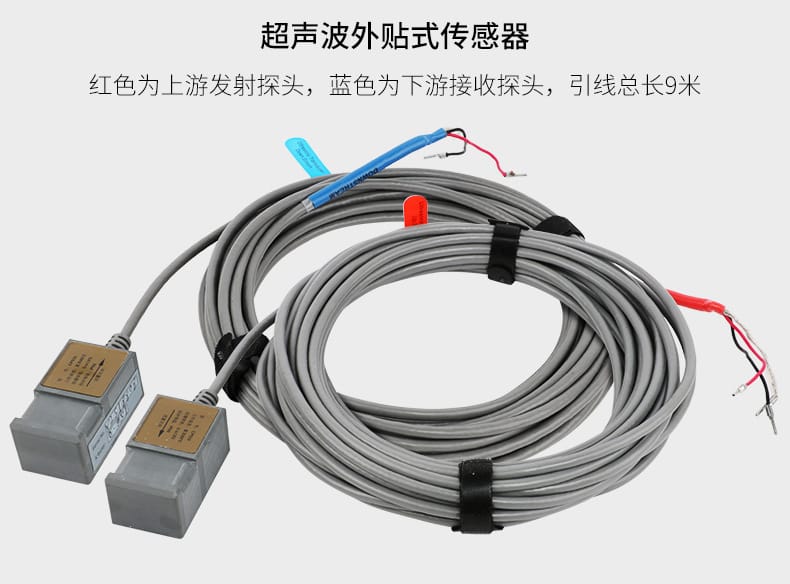

- 傳感器參數：紅色上游發射探頭，藍色下游接收探頭，引線總長9米。
應用行業
廣泛應用于石油、化工、冶金、電力、給排水、水處理、食品飲料（如娃哈哈、五糧液、百事）、環保（如東江環保）、科研教育（如清華大學）及高科技制造（如華為、比亞迪、中核控制）等純凈液體流量測量領域。
安裝條件

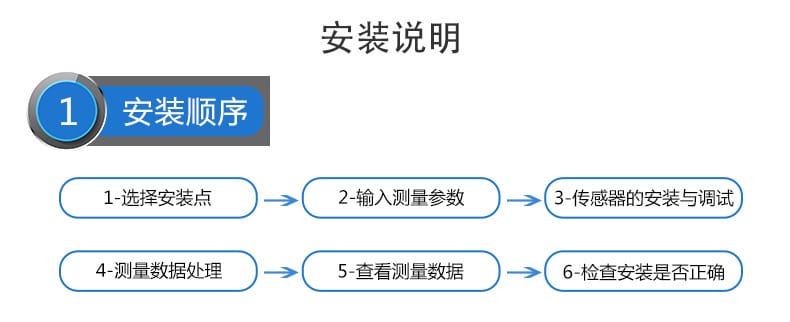

- 安裝順序：選擇安裝點 → 輸入測量參數 → 傳感器安裝與調試 → 測量數據處理 → 查看測量數據 → 檢查安裝是否正確。

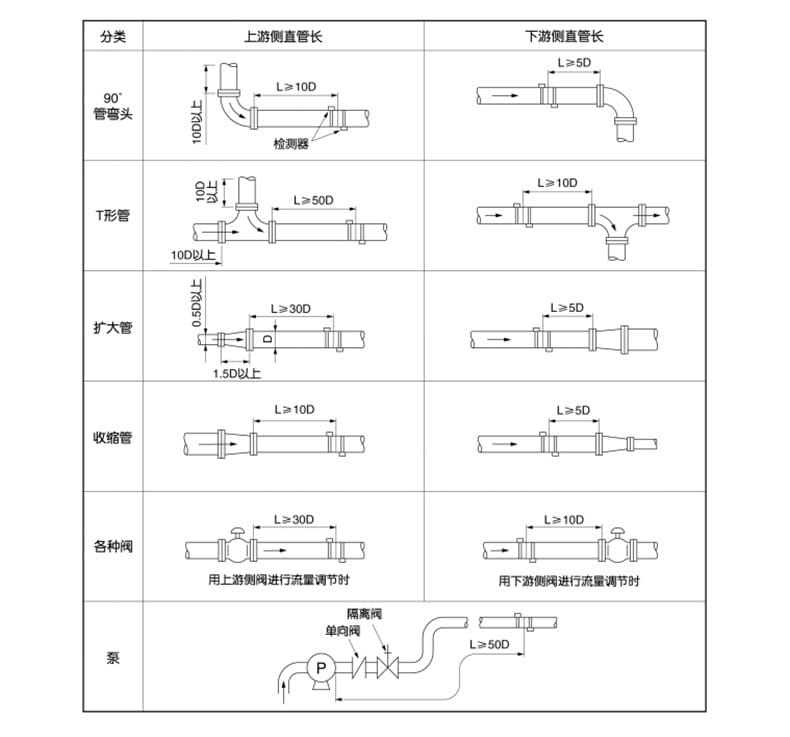

- 直管段要求：需保證足夠長直管段，上游≥10D（管徑），下游≥5D，離泵出口≥30D；管路內液體必須保證滿管。

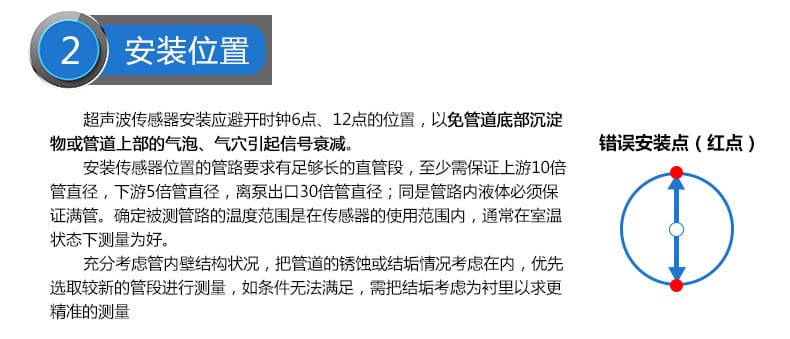

- 安裝位置：避開管道時鐘6點（底部沉淀）和12點（頂部氣泡）位置，優選水平或傾斜管段。
- 安裝方法：

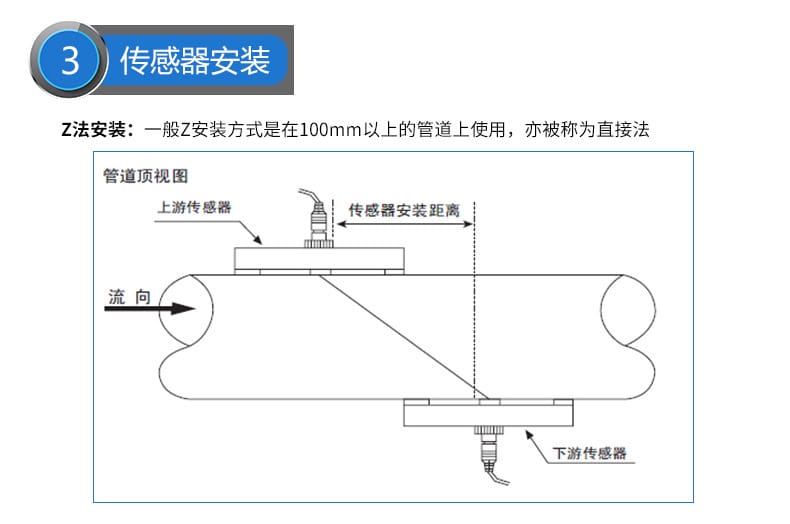

- Z法（直接法）：適用于100mm以上管道。

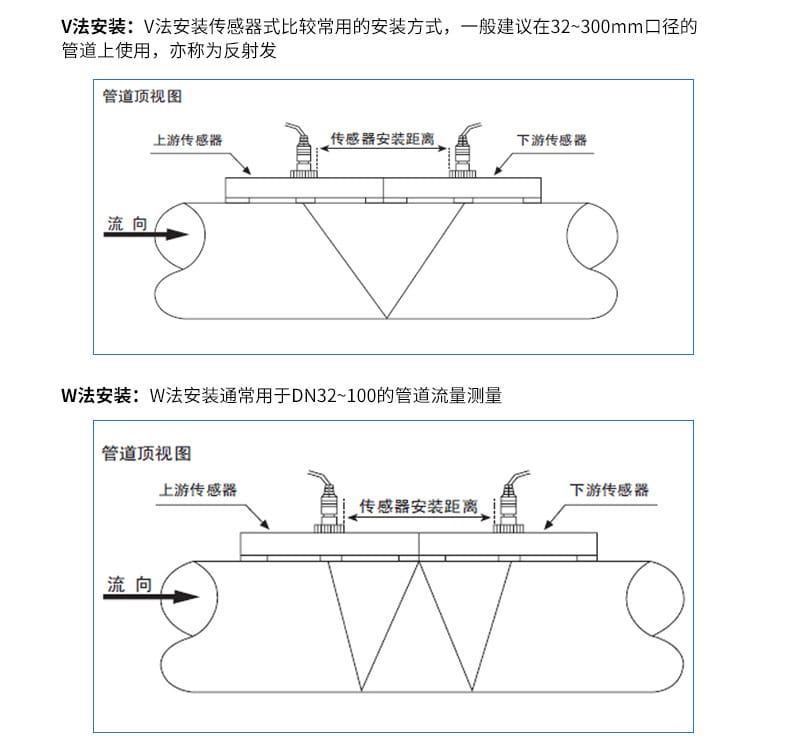

- V法（反射法）：適用于32~300mm管道，為最常用方式。
- W法：適用于DN32~100的小口徑管道。
- 管道狀況：優先選取無銹蝕結垢的新管段；若存在結垢，需將其視為襯里參數輸入以求精準。
注意事項

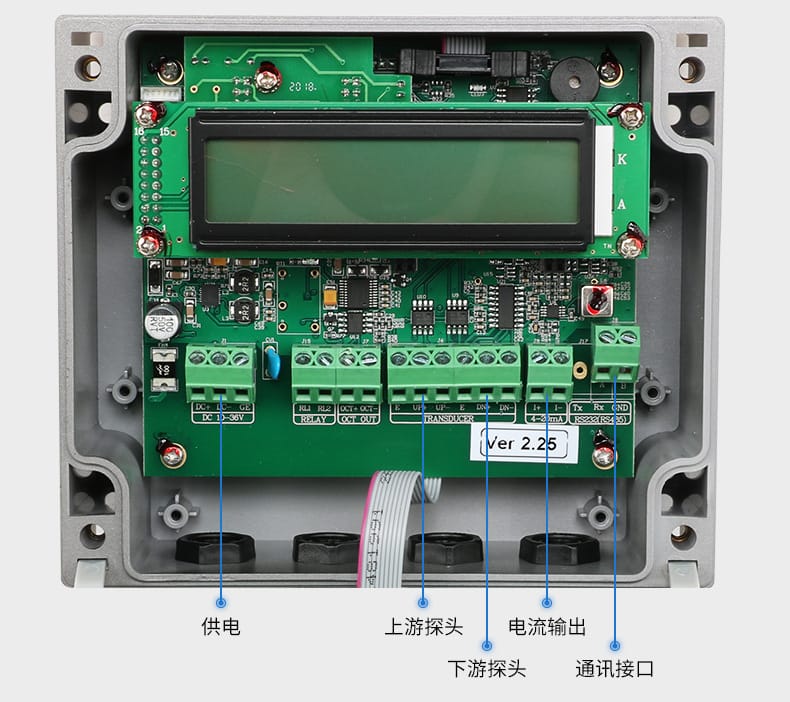

- 探頭接線：嚴格區分紅色上游發射探頭與藍色下游接收探頭，引線總長9米。

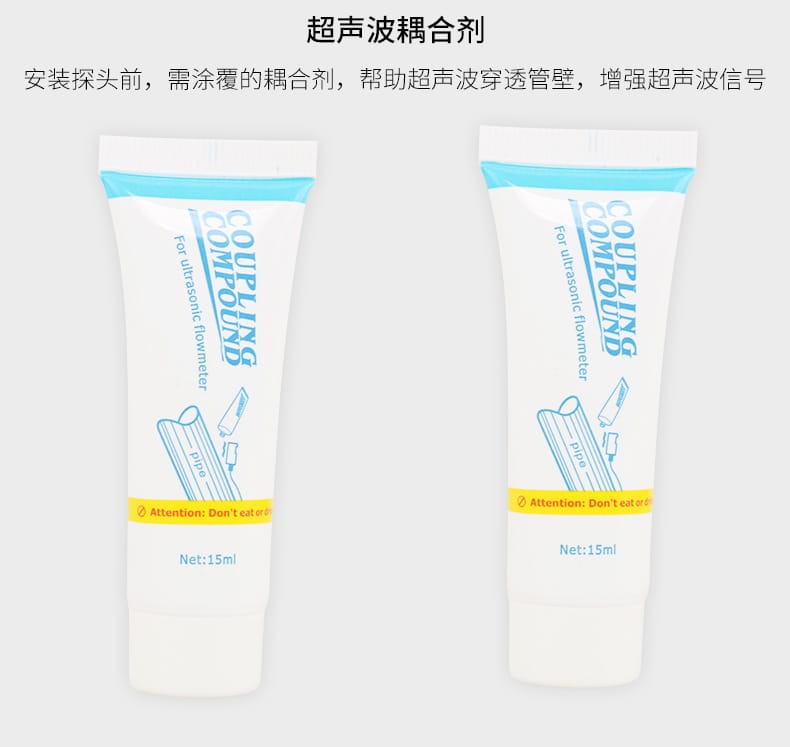

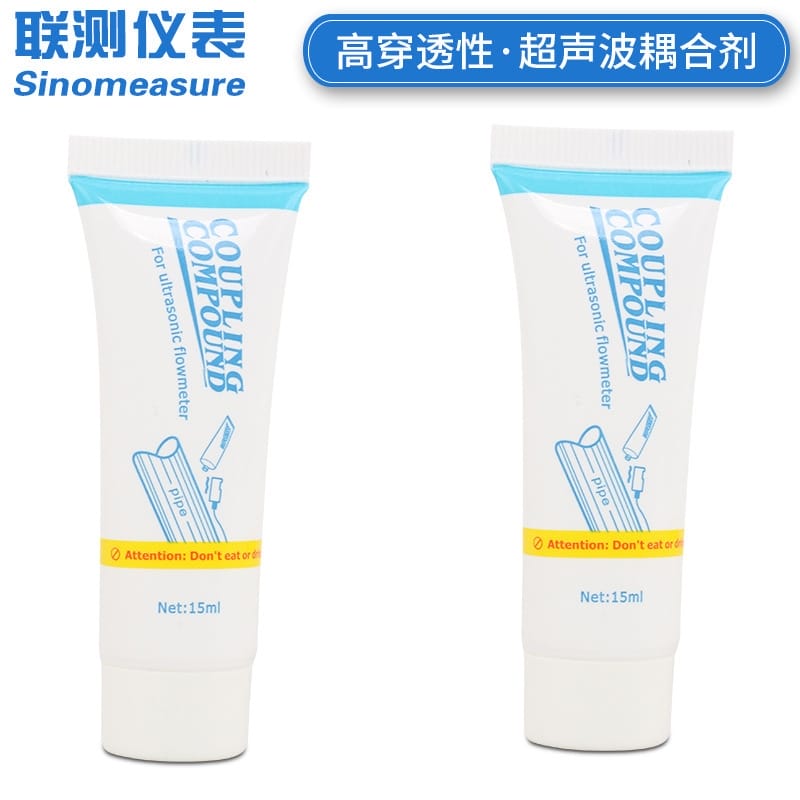

- 耦合劑涂抹：安裝探頭前必須涂覆超聲波耦合劑，以幫助超聲波穿透管壁增強信號；注意耦合劑不可食用。
- 溫度匹配：確保被測管路溫度在傳感器使用范圍內，室溫狀態下測量效果最佳。

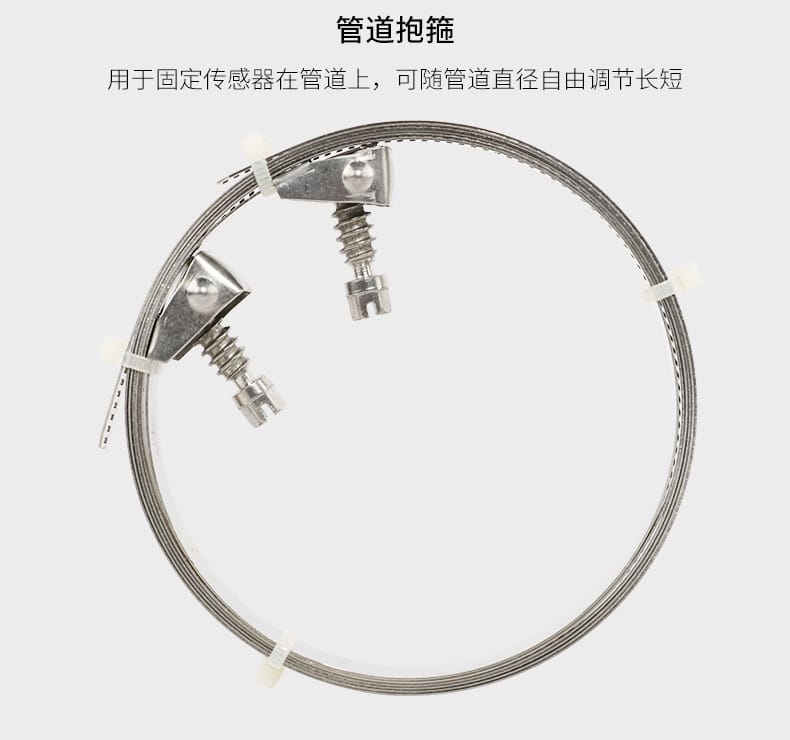

- 配件固定：使用管道抱箍固定傳感器，可根據管道直徑自由調節長短。
- 數據說明：頁面數據均由實驗室提供，如有疑問請聯系客服。
