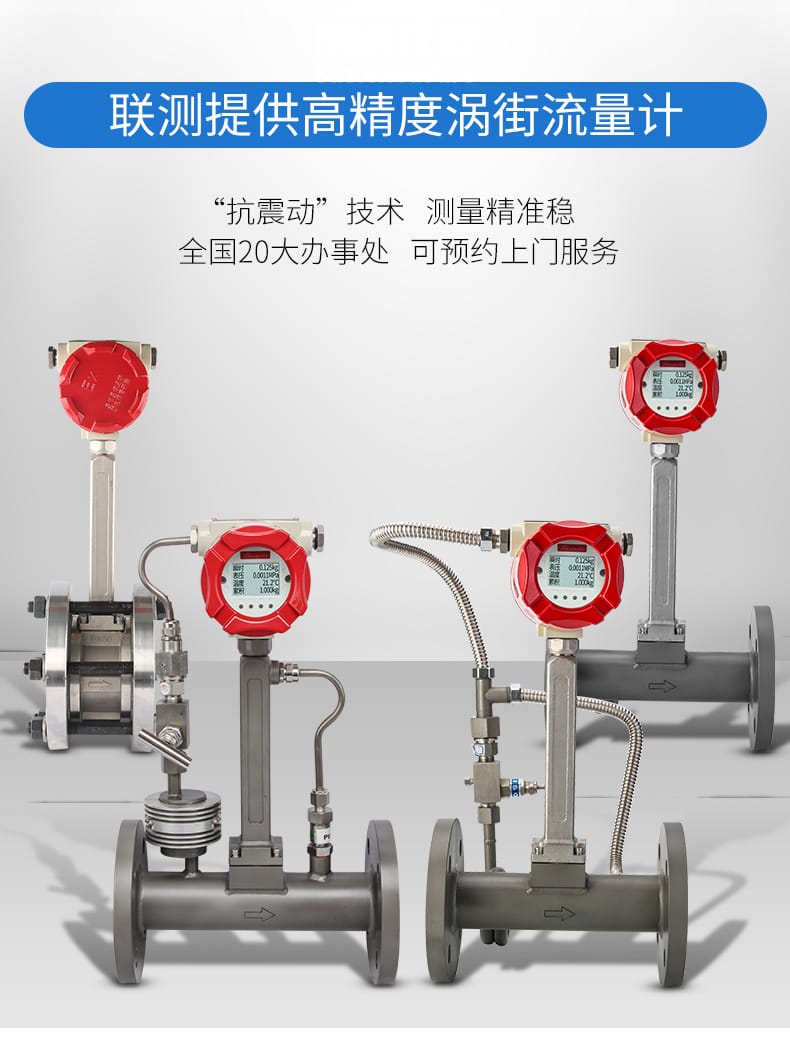

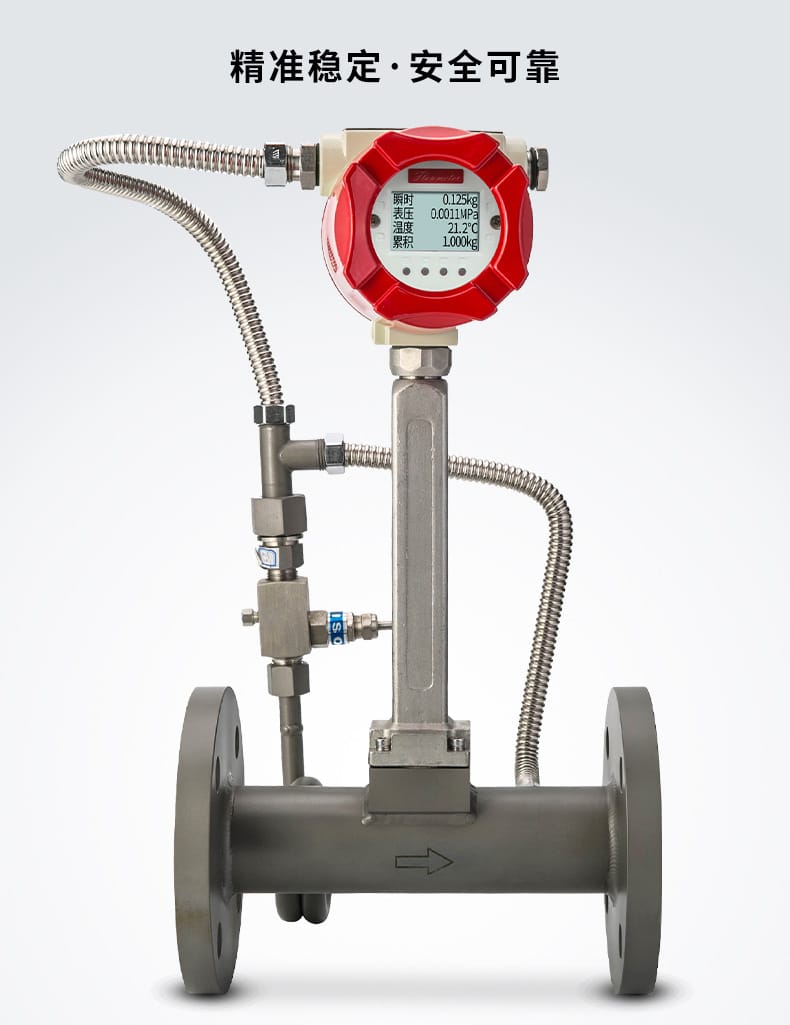

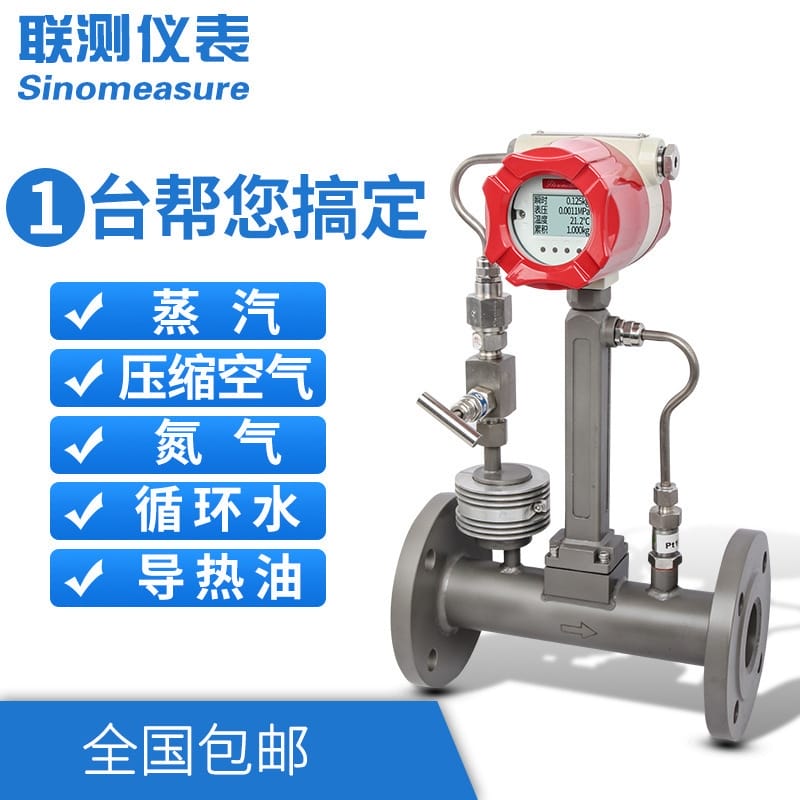

聯測智能渦街流量計
核心特點

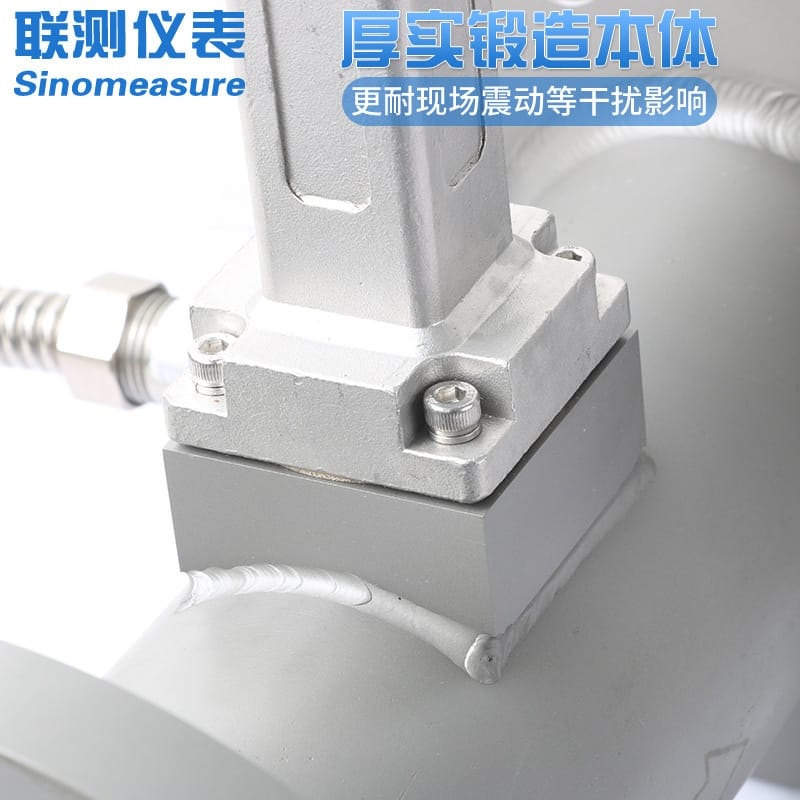

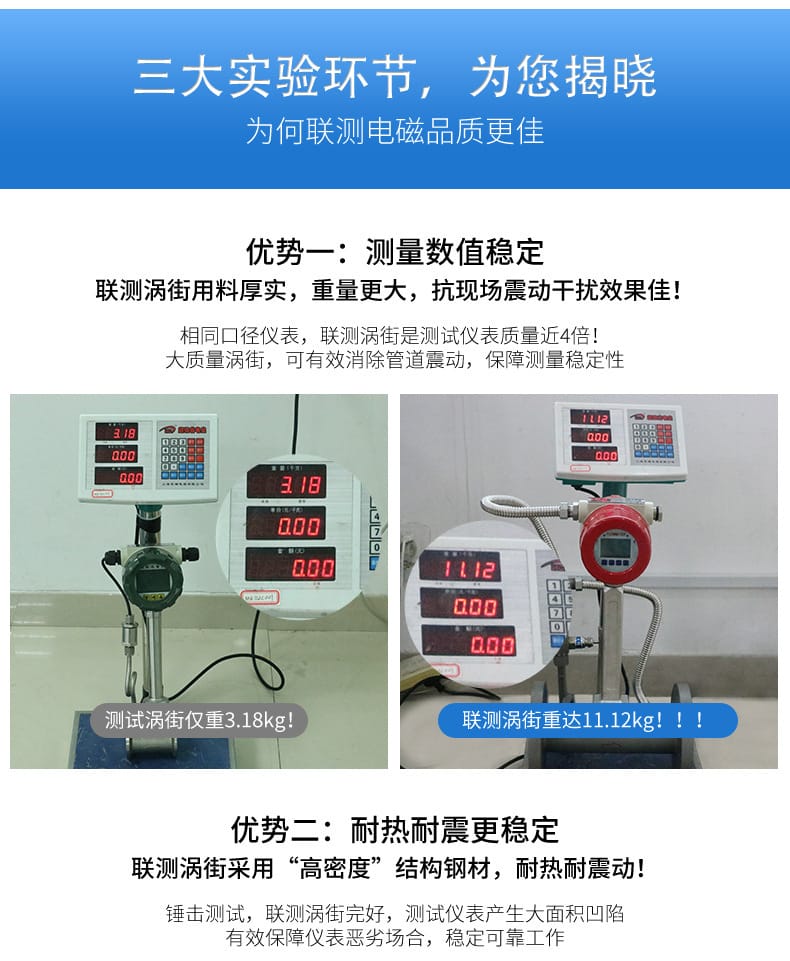

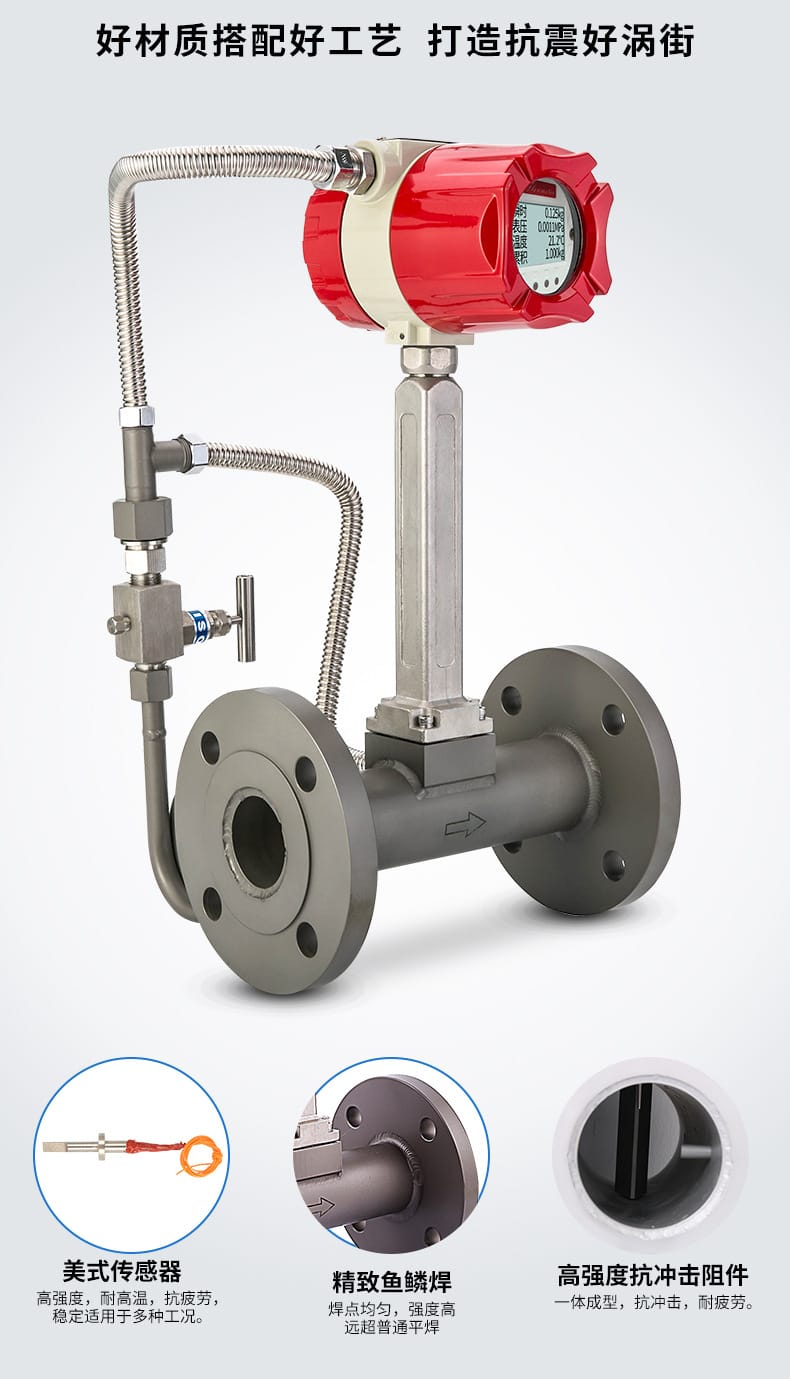

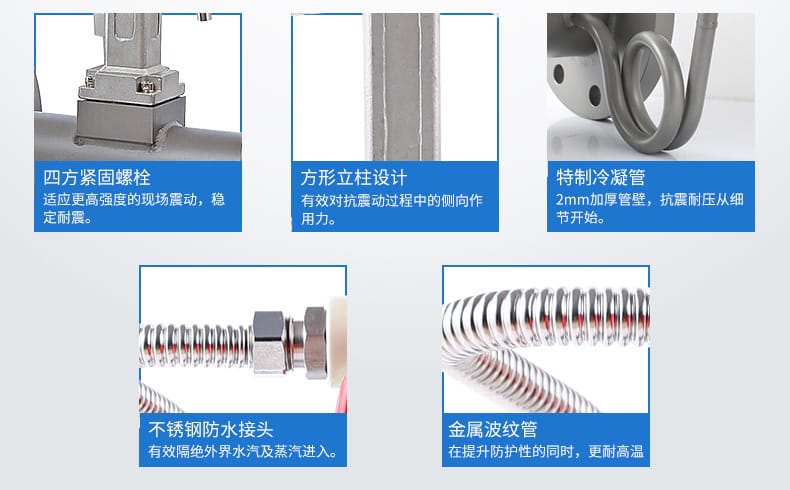

- 抗震穩測：表體用料厚實（同口徑重達11.12kg，遠超普通3.18kg），結合方形立柱與2mm加厚管壁設計，有效消除管道震動干擾，數值穩定不亂跳。
- 耐熱耐震：采用高密度結構鋼材與特制冷凝管，歷經錘擊測試完好無損，完美應對蒸汽高溫及水錘沖擊。

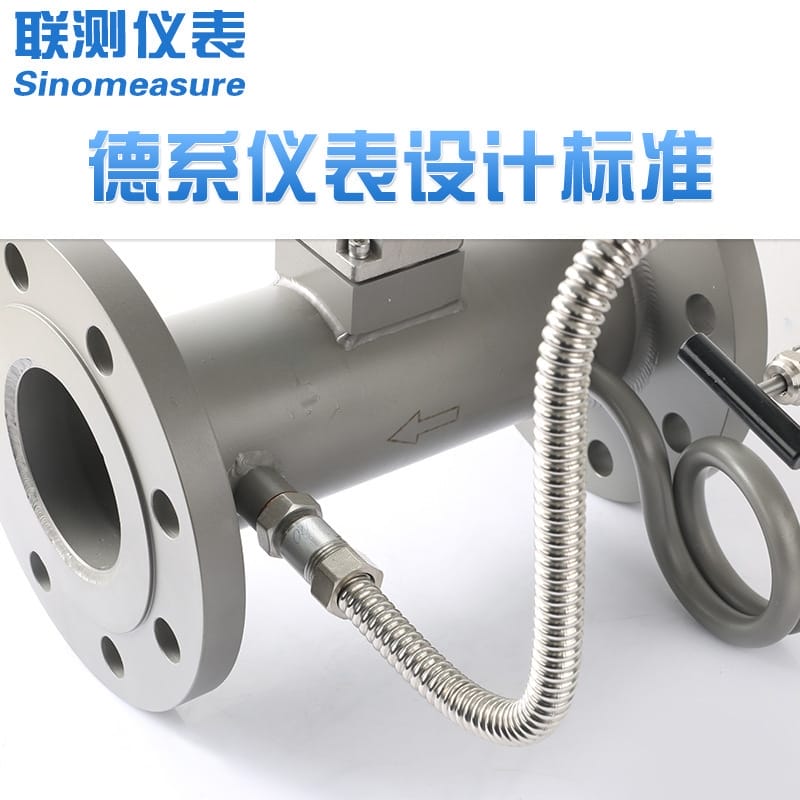

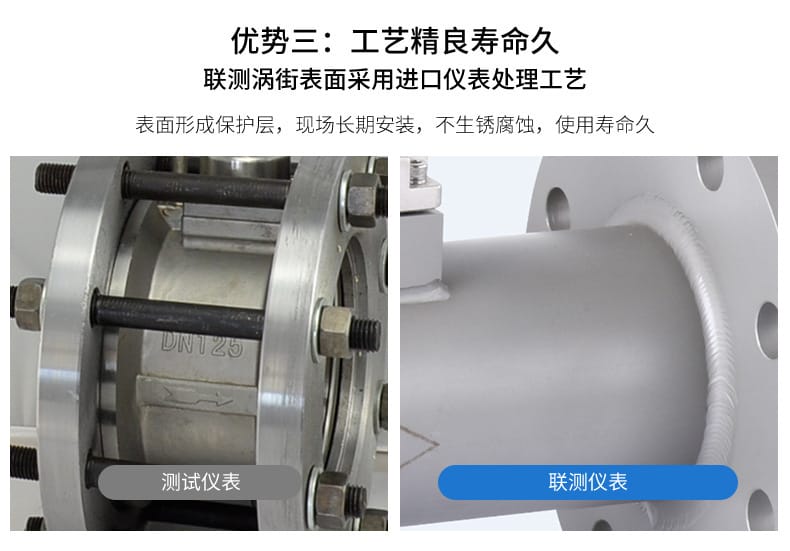

- 工藝精良?jí)勖?/strong>：進口儀表處理工藝表面保護層，搭配不銹鋼防水接頭與金屬波紋管，防銹防腐，隔絕水汽，長效耐用。

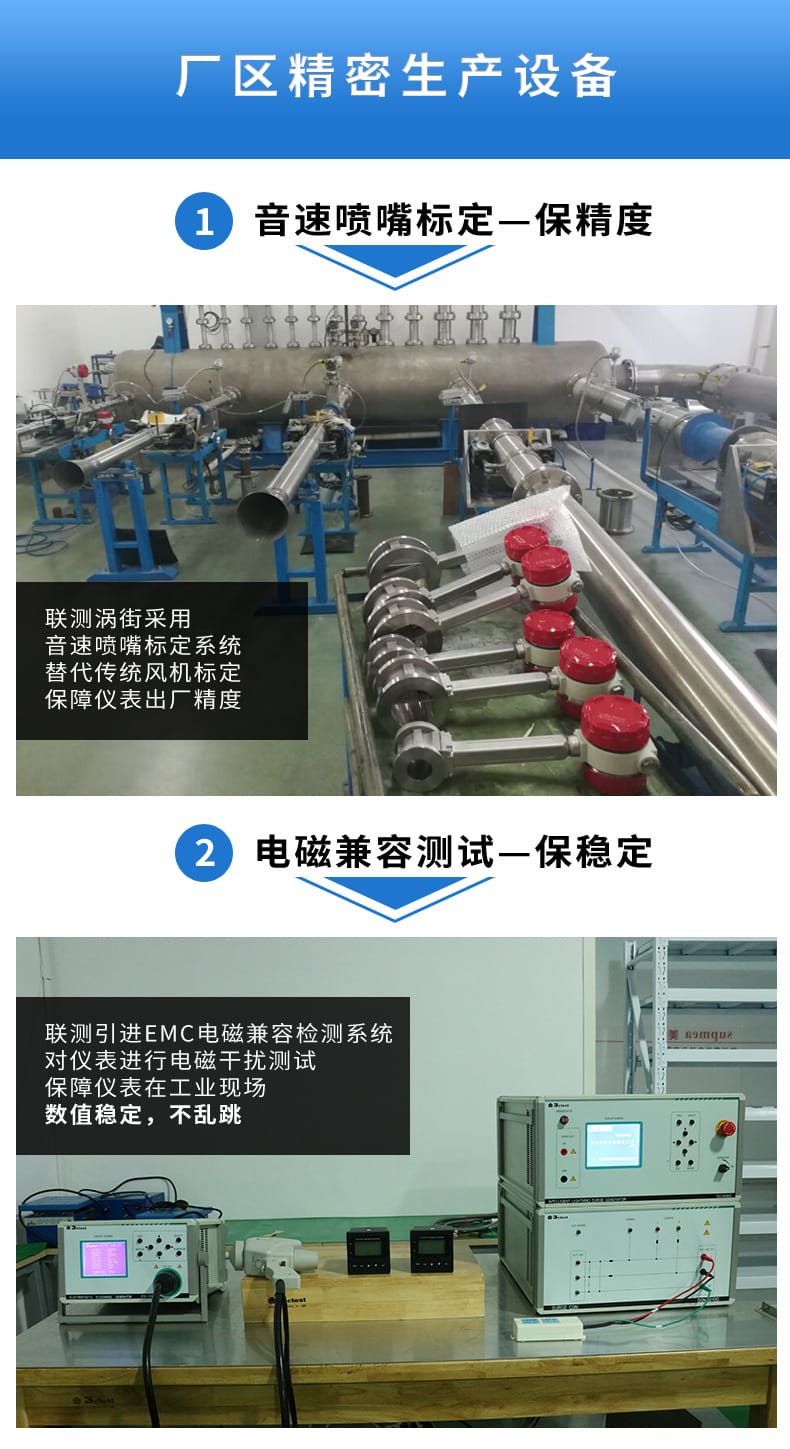

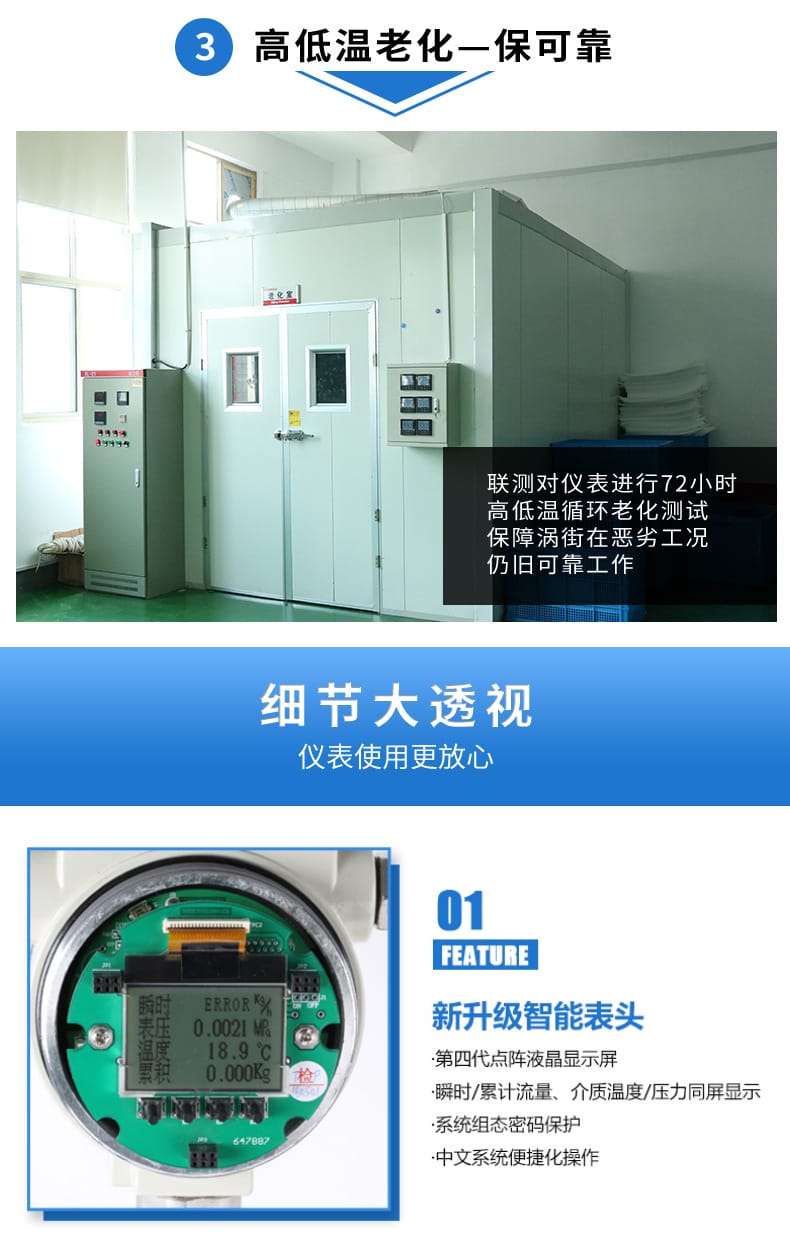

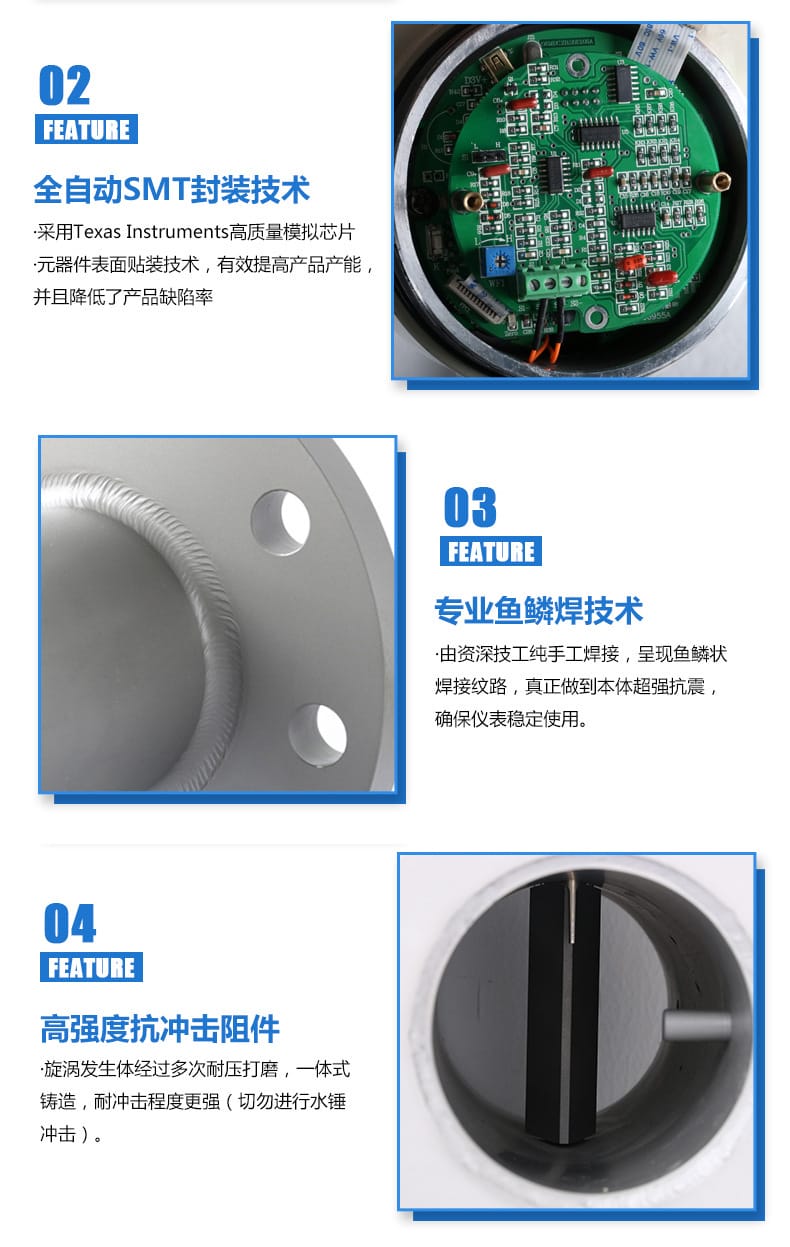

- 精準可靠：采用音速噴嘴標定保精度，EMC電磁兼容測試保穩定，72小時高低溫老化?？煽浚粌?nèi)置TI高質量模擬芯片與全自動SMT封裝，降低缺陷率。

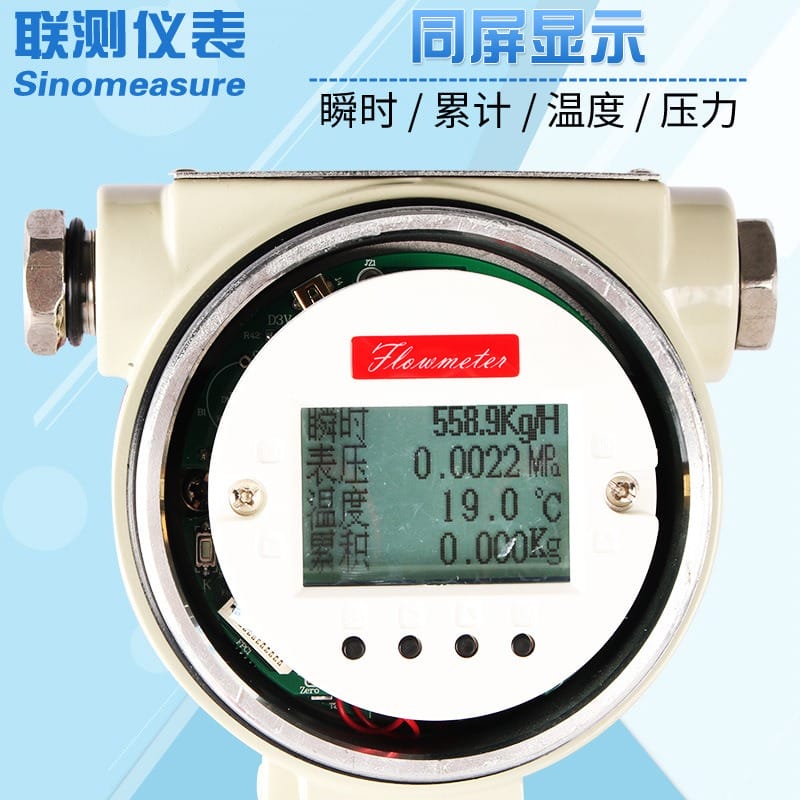

- 智能交互：第四代點陣液晶顯示屏，瞬時/累計流量、溫度、壓力同屏顯示；中文系統便捷操作，系統組態密碼保護。

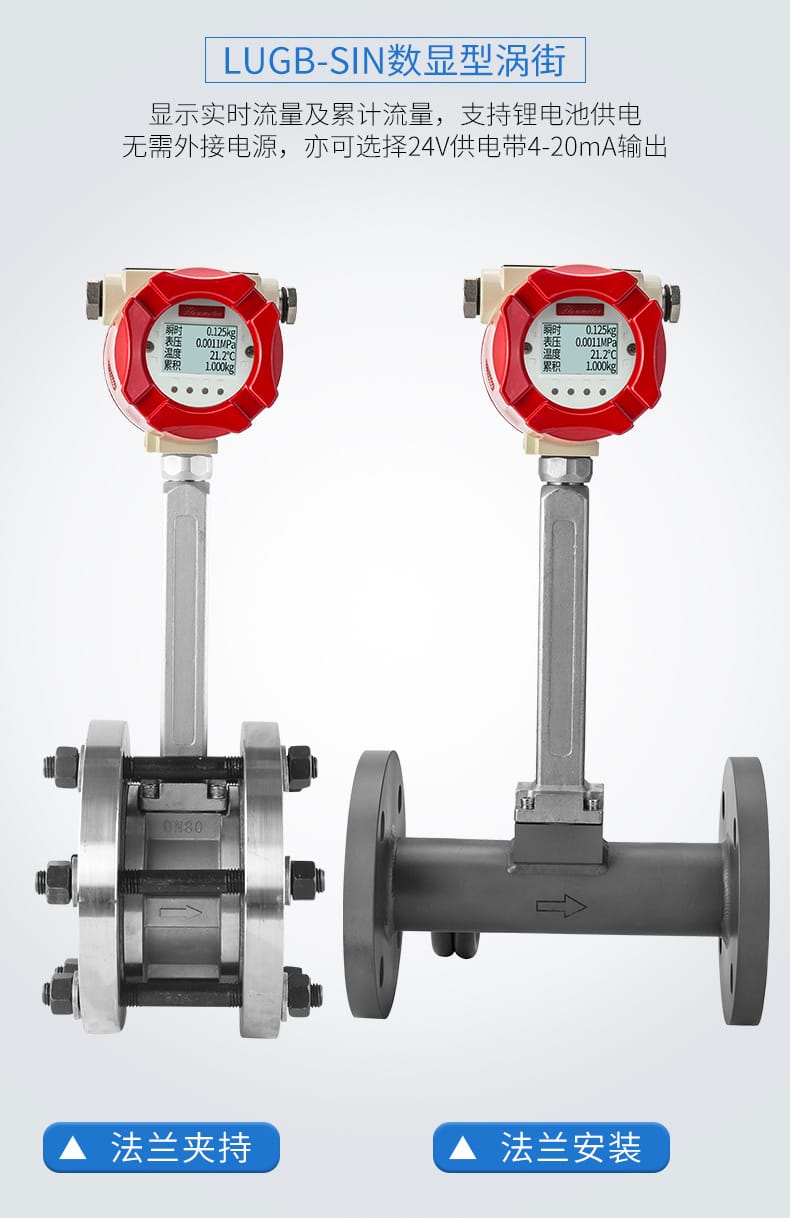

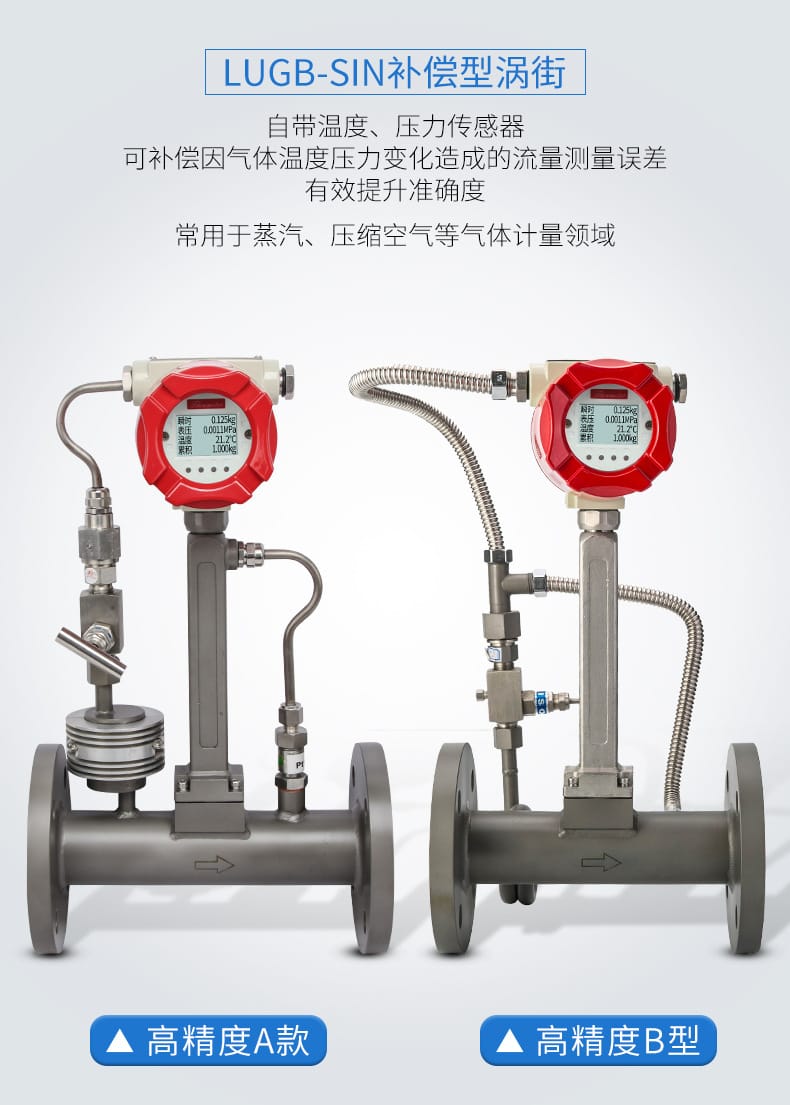

- 靈活補償：提供脈沖型、數顯型及溫壓補償型（一體式/分體式），精準補償氣體溫壓變化誤差，滿足多工況需求。

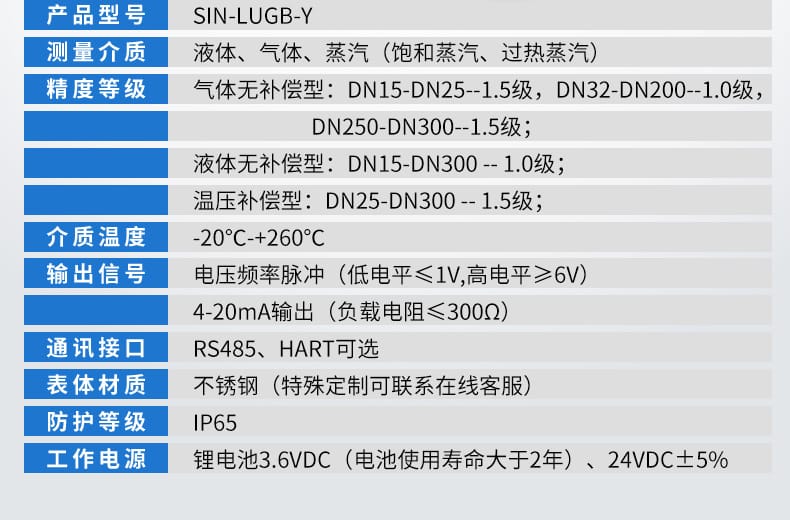

技術參數

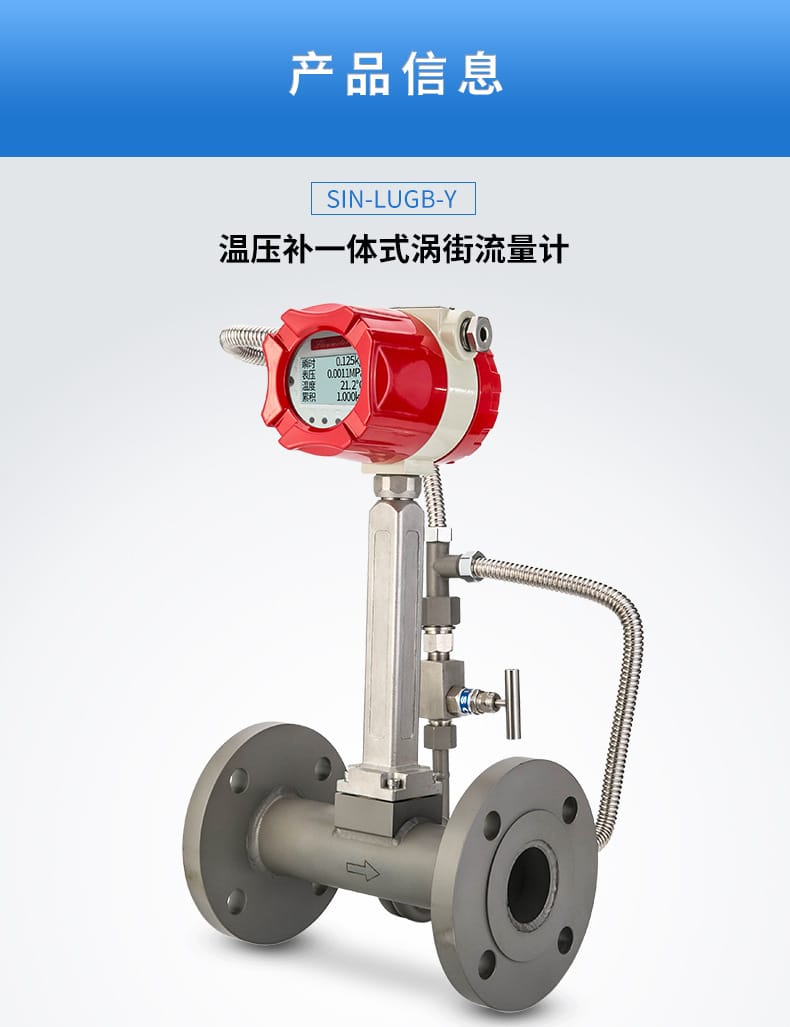

- 產品型號：SIN-LUGB-Y
- 測量介質：液體、氣體、蒸汽（飽和蒸汽、過熱蒸汽）
- 口徑范圍：DN15~DN300（標準），更大口徑可達DN1000+（協議定制）
- 精度等級：
- 氣體無補償型：DN15-DN25為1.5級，DN32-DN200為1.0級，DN250-DN300為1.5級
- 液體無補償型：DN15-DN300為1.0級
- 溫壓補償型：DN25-DN300為1.5級
- 介質溫度：-20℃~+260℃（傳感器可選D: -40~260℃ 或 G: -40~300℃）

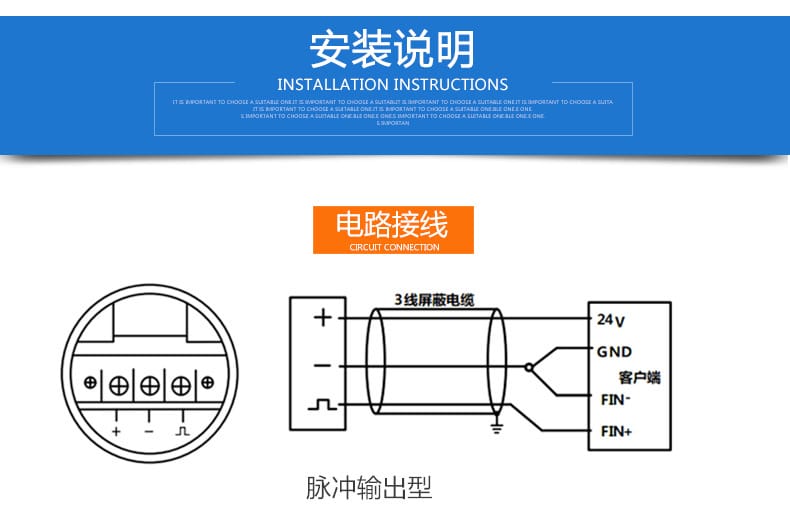

- 輸出信號：電壓頻率脈沖（低電平≤1V，高電平≥6V）；4-20mA（負載電阻≤300Ω）
- 通訊接口：RS485、HART可選
- 表體材質：不銹鋼（特殊定制可聯系客服）
- 防護等級：IP65
- 工作電源：3.6VDC鋰電池（壽命>2年）或 24VDC±5%

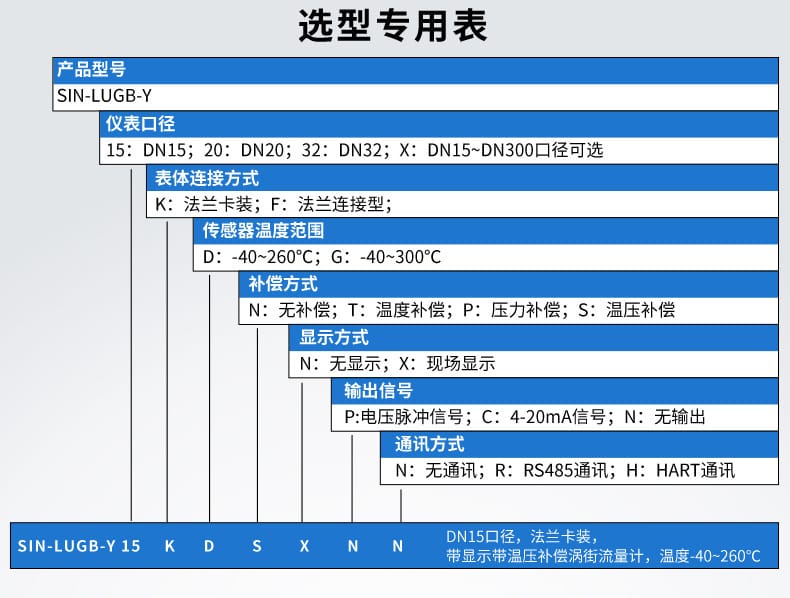

- 選型編碼規則：SIN-LUGB-Y [口徑] [連接方式(K/F)] [溫度范圍(D/G)] [補償方式(N/T/P/S)] [顯示方式(N/X)] [輸出信號(P/C/N)] [通訊方式(N/R/H)]
(示例：SIN-LUGB-Y 15 K D S X N N 表示DN15口徑，法蘭卡裝，溫度-40~260℃，溫壓補償，現場顯示，無輸出，無通訊)

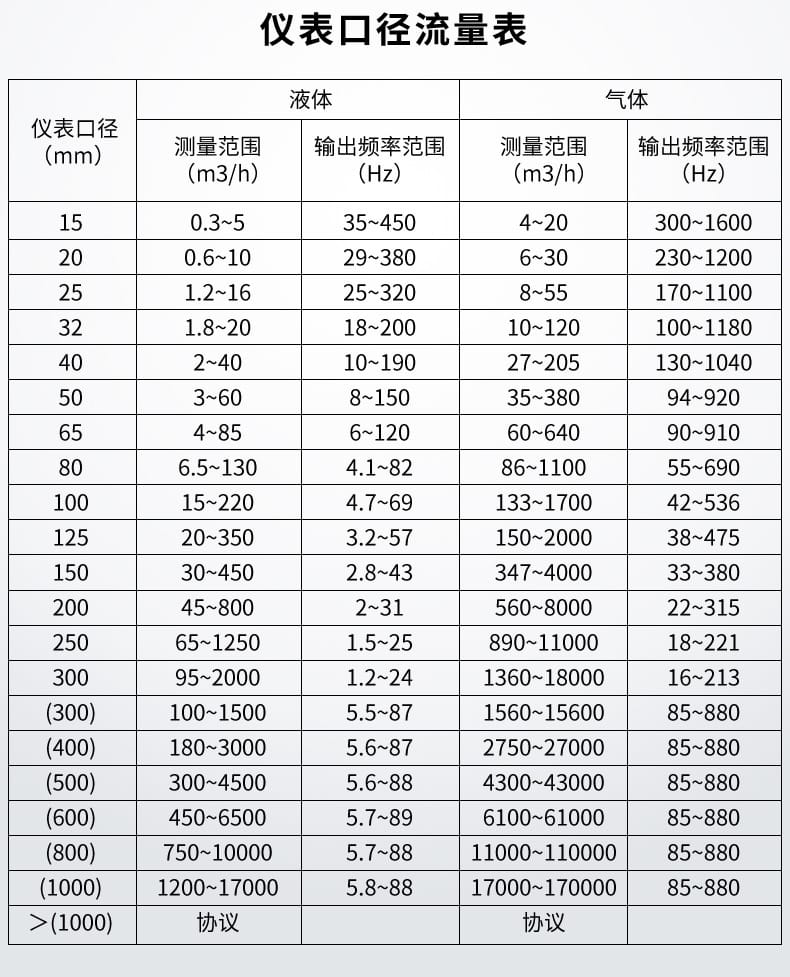

流量范圍對照表：
| 口徑 | 液體測量范圍(m3/h) | 氣體測量范圍(m3/h) |
|---|---|---|
| DN15 | 0.3~5 | 4~20 |
| DN20 | 0.6~10 | 6~30 |
| DN25 | 1.2~16 | 8~55 |
| DN32 | 1.8~20 | 10~120 |
| DN40 | 2~40 | 27~205 |
| DN50 | 3~60 | 35~380 |
| DN65 | 4~85 | 60~640 |
| DN80 | 6.5~130 | 86~1100 |
| DN100 | 15~220 | 133~1700 |
| DN125 | 20~350 | 150~2000 |
| DN150 | 30~450 | 347~4000 |
| DN200 | 45~800 | 560~8000 |
| DN250 | 65~1250 | 890~11000 |
| DN300 | 95~2000 | 1360~18000 |

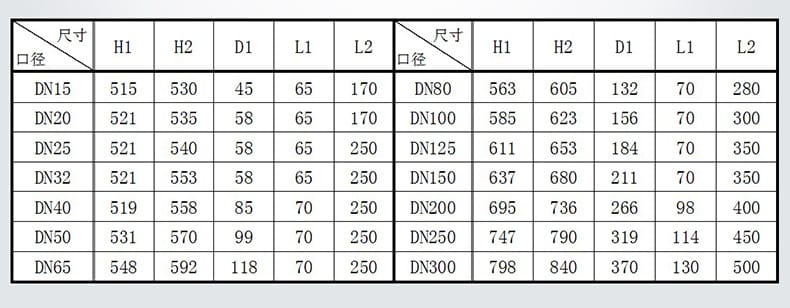

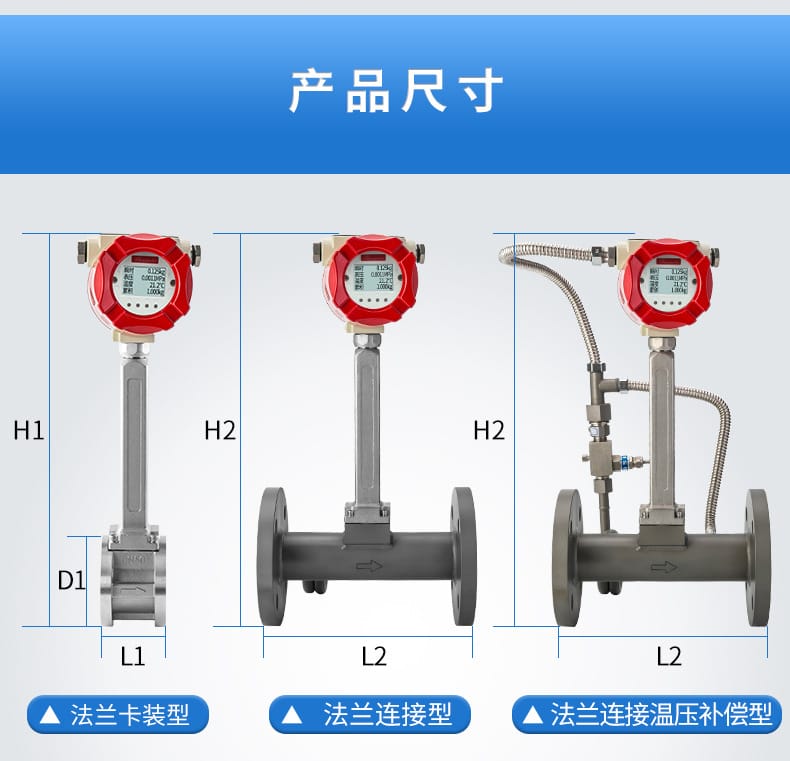

產品尺寸對照表（法蘭連接型）：
| 口徑 | H1 | H2 | D1 | L1 | L2 |
|---|---|---|---|---|---|
| DN15 | 515 | 530 | 45 | 65 | 170 |
| DN20 | 521 | 535 | 58 | 65 | 170 |
| DN25 | 521 | 540 | 58 | 65 | 250 |
| DN32 | 521 | 553 | 58 | 65 | 250 |
| DN40 | 519 | 558 | 85 | 70 | 250 |
| DN50 | 531 | 570 | 99 | 70 | 250 |
| DN65 | 548 | 592 | 118 | 70 | 250 |
| DN80 | 563 | 605 | 132 | 70 | 280 |
| DN100 | 585 | 623 | 156 | 70 | 300 |
| DN125 | 611 | 653 | 184 | 70 | 350 |
| DN150 | 637 | 680 | 211 | 70 | 350 |
| DN200 | 695 | 736 | 266 | 98 | 400 |
| DN250 | 747 | 790 | 319 | 114 | 450 |
| DN300 | 798 | 840 | 370 | 130 | 500 |

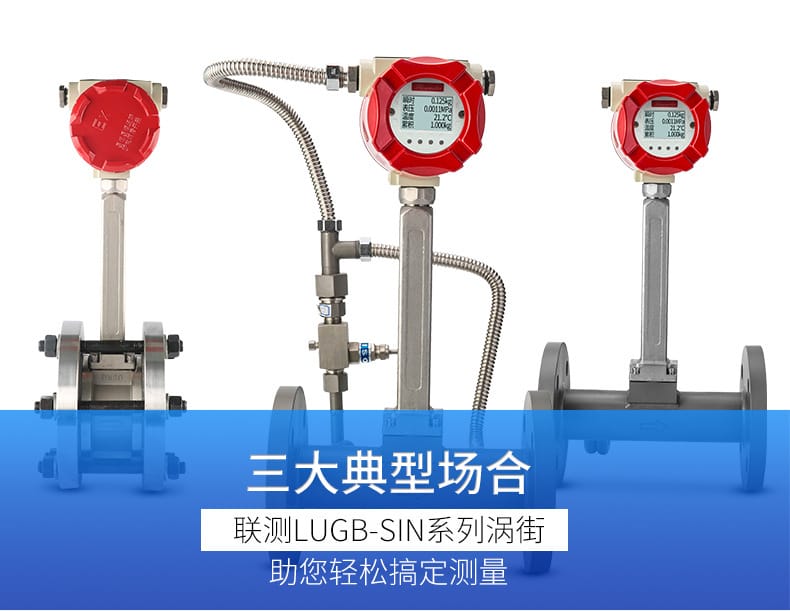

應用行業

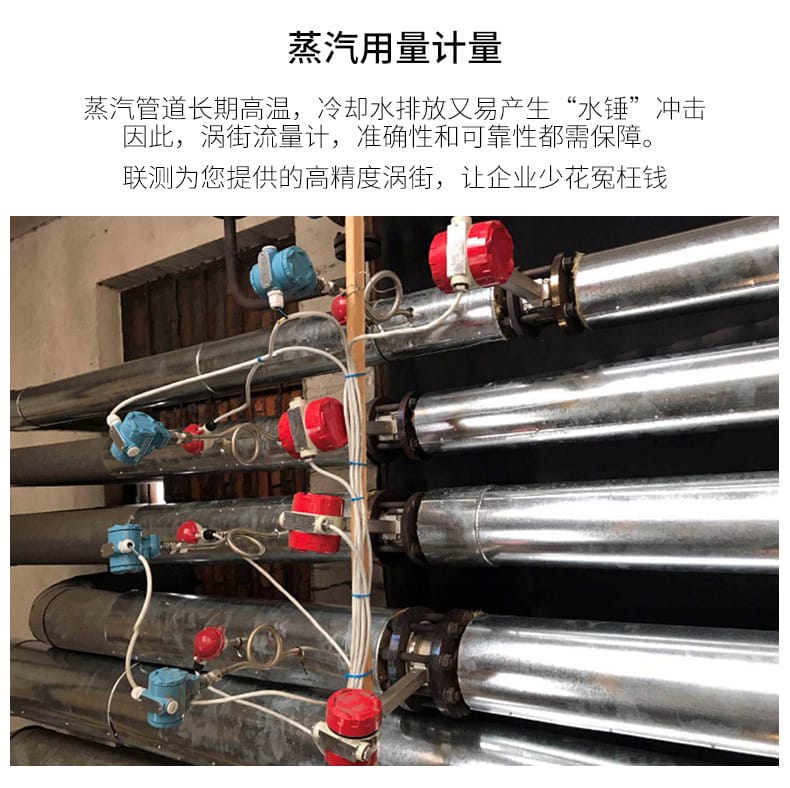

- 蒸汽用量計量：適用于長期高溫蒸汽管道，有效應對冷卻水排放產生的"水錘"沖擊，保障準確性與可靠性，助力企業節能核算。

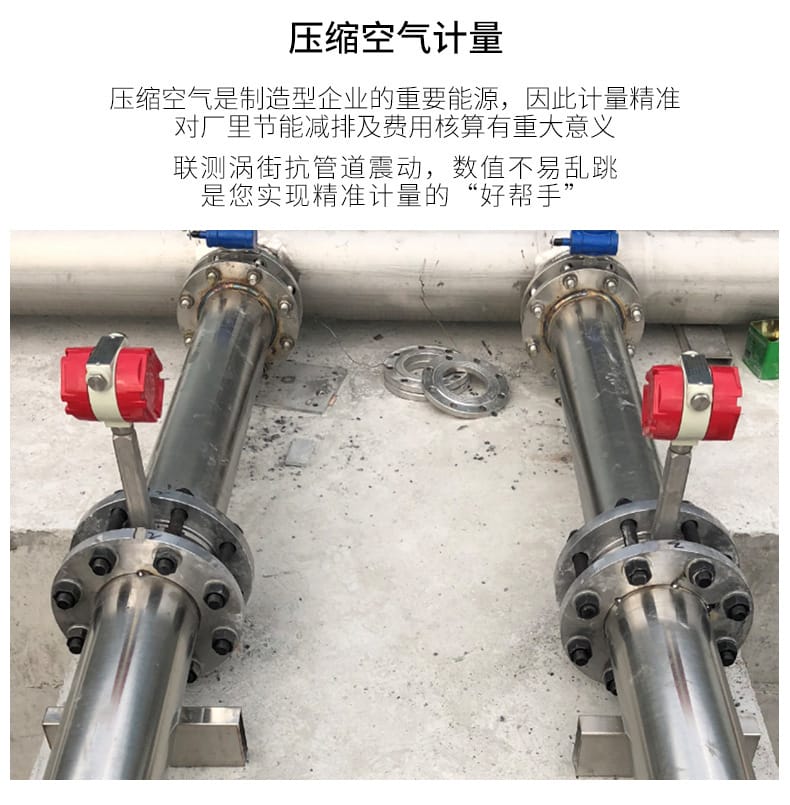

- 壓縮空氣計量：針對制造型企業重要能源壓縮空氣，抗管道震動特性確保數值不亂跳，實現精準計量與費用核算。

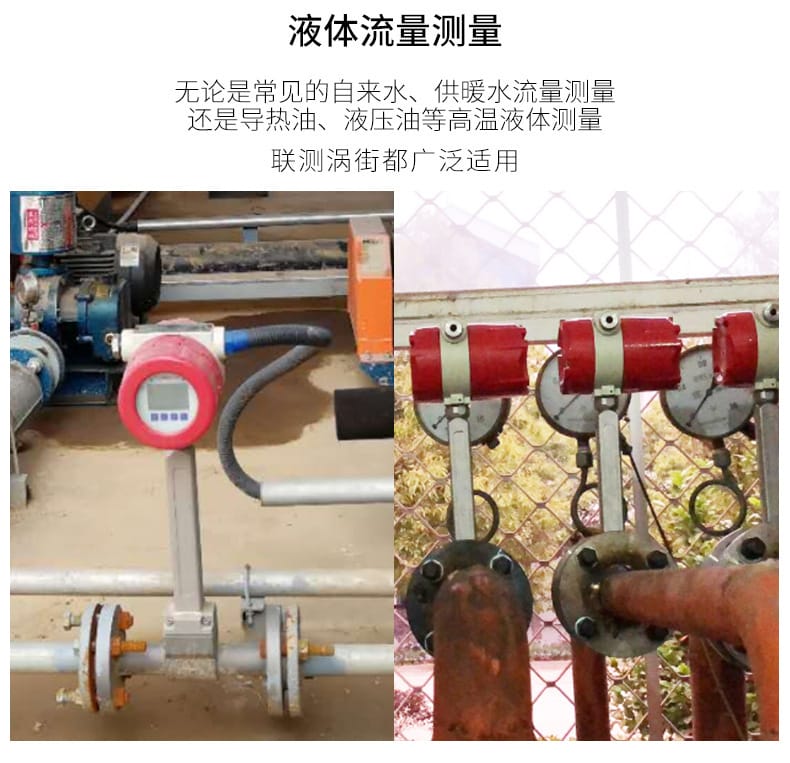

- 液體流量測量：廣泛適用于自來水、供暖水常規測量，以及導熱油、液壓油等高溫液體測量場景。
- 氣體能源計量：涵蓋氮?dú)獾雀黝惞I(yè)氣體用量計量。

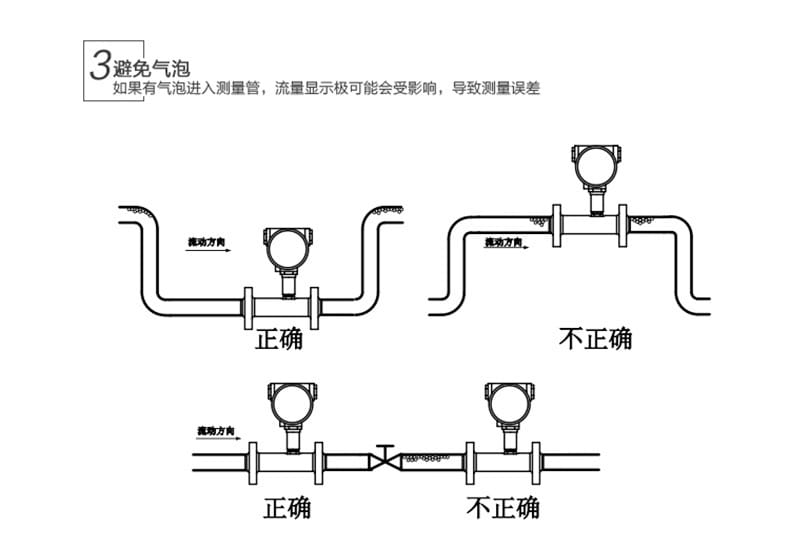

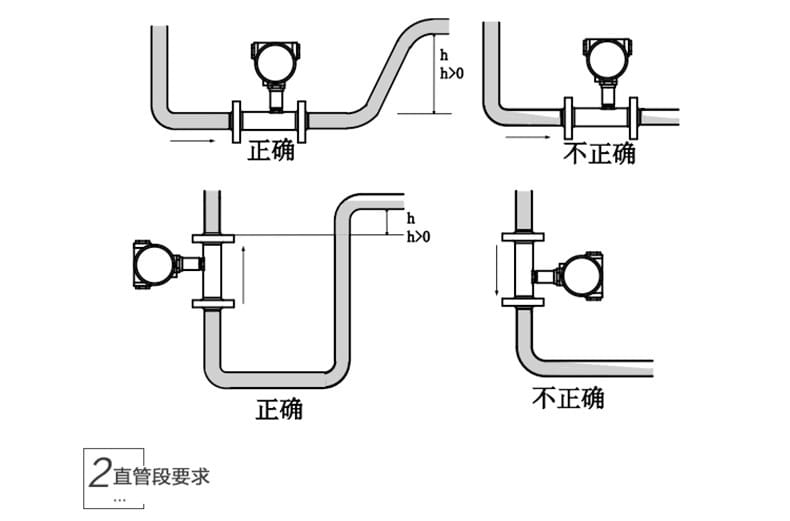

安裝條件

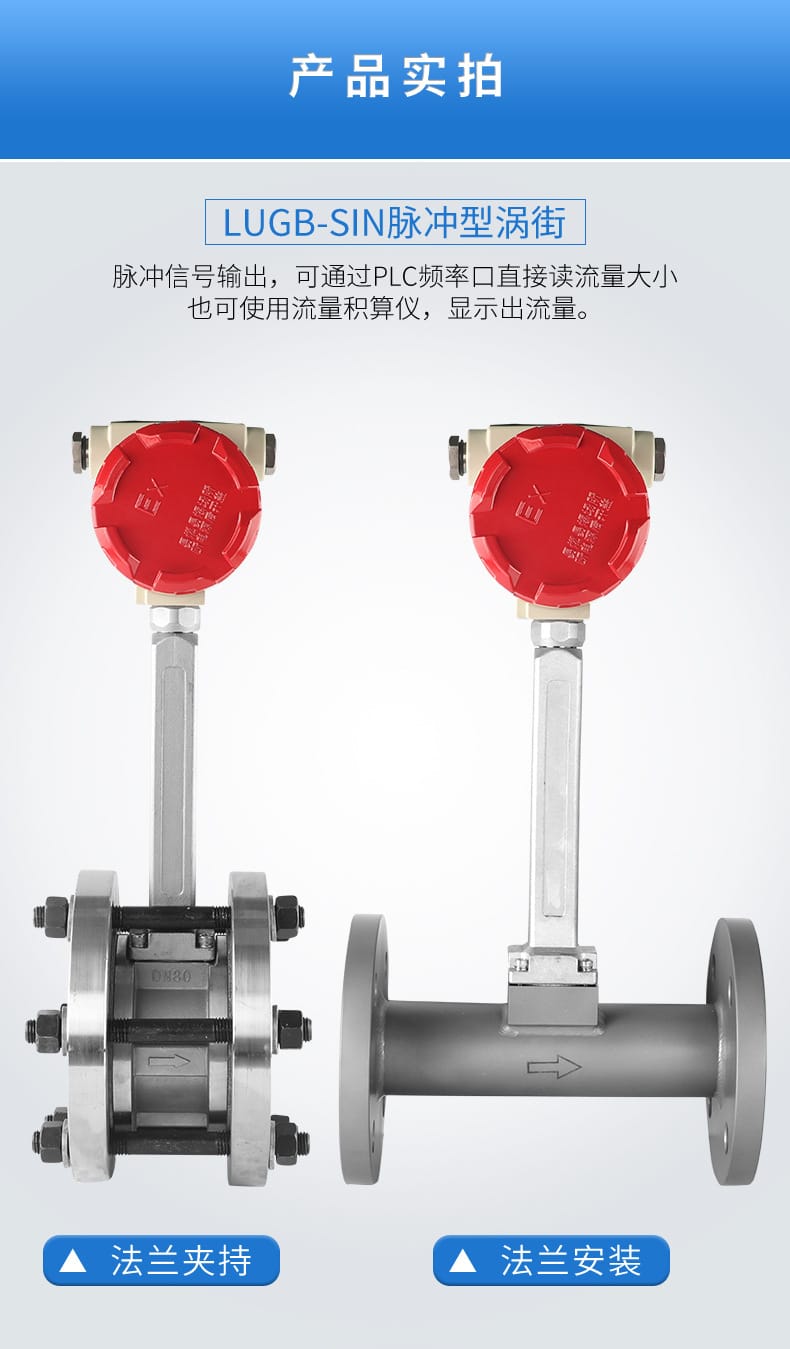

- 連接方式：支持法蘭卡裝（K型）與法蘭連接型（F型），適應不同管道布局。

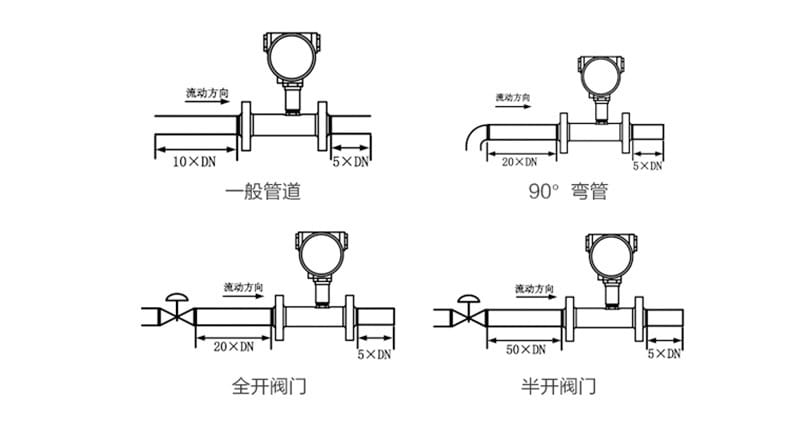

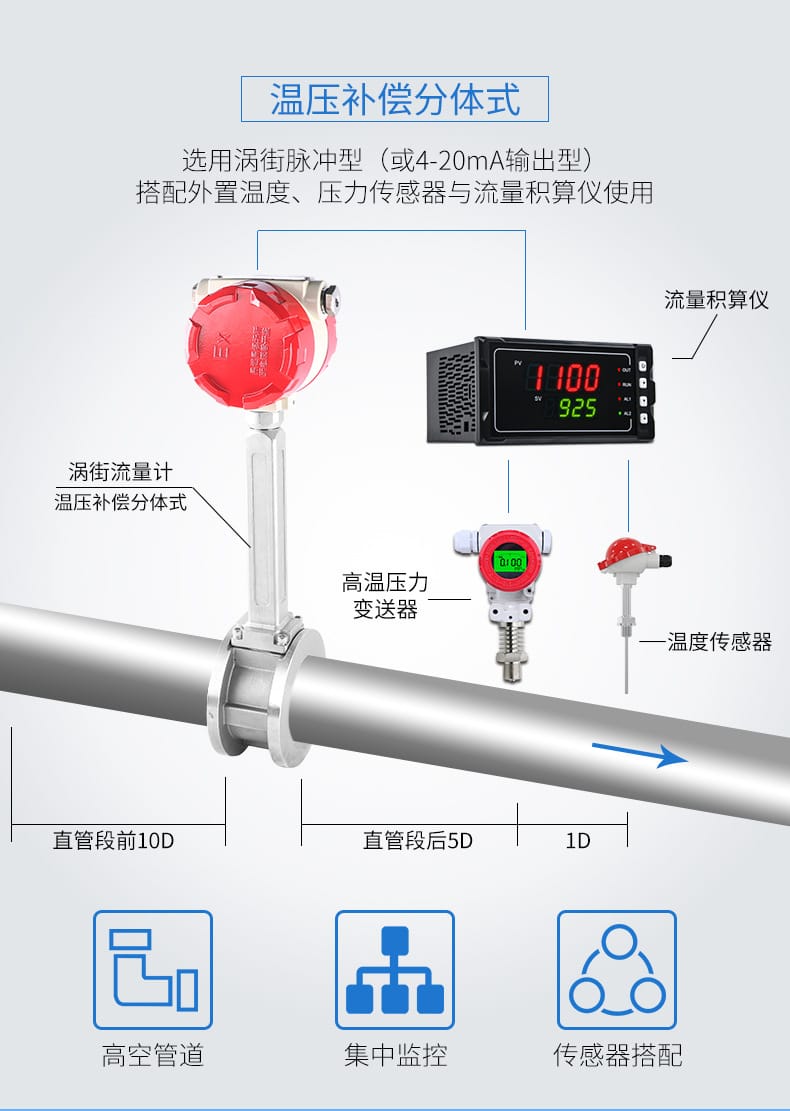

- 直管段要求：為確保測量精度，安裝時需保證上游直管段≥10D，下游直管段≥5D。
- 環境適應性：高強度抗震設計適應震動工況；特制冷凝管與金屬波紋管適應高溫及潮濕蒸汽環境。
注意事項
- 品質優先：本產品注重材質與工藝保障，追求長期穩定運行，不建議僅以低價為導向的用戶選用。

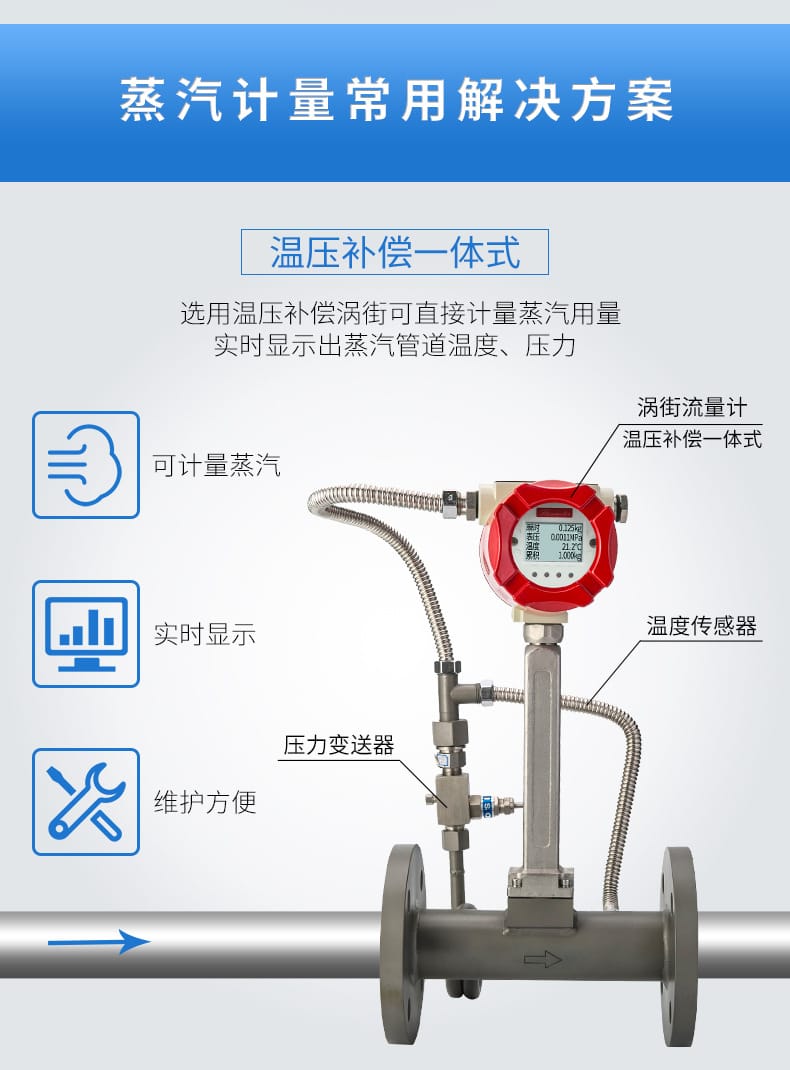

- 溫壓補償選擇：氣體（如蒸汽、壓縮空氣）計量受溫度壓力影響大，建議優先選用溫壓補償型（一體式或分體式）以消除誤差。

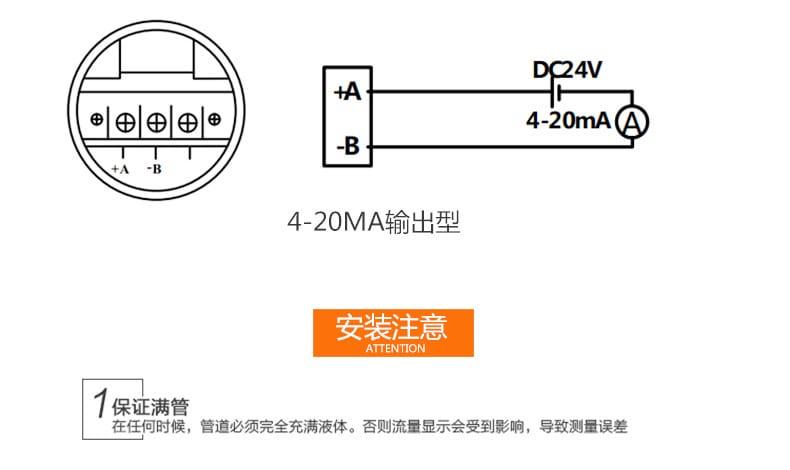

- 供電匹配：數顯型支持鋰電池與24V供電，帶4-20mA輸出需采用24V供電，請根據現場需求合理選型。
- 震動工況：雖具備卓越抗震性能，但在極端震動現場安裝時，仍需確保緊固螺栓穩固，避免側向受力損壞。
