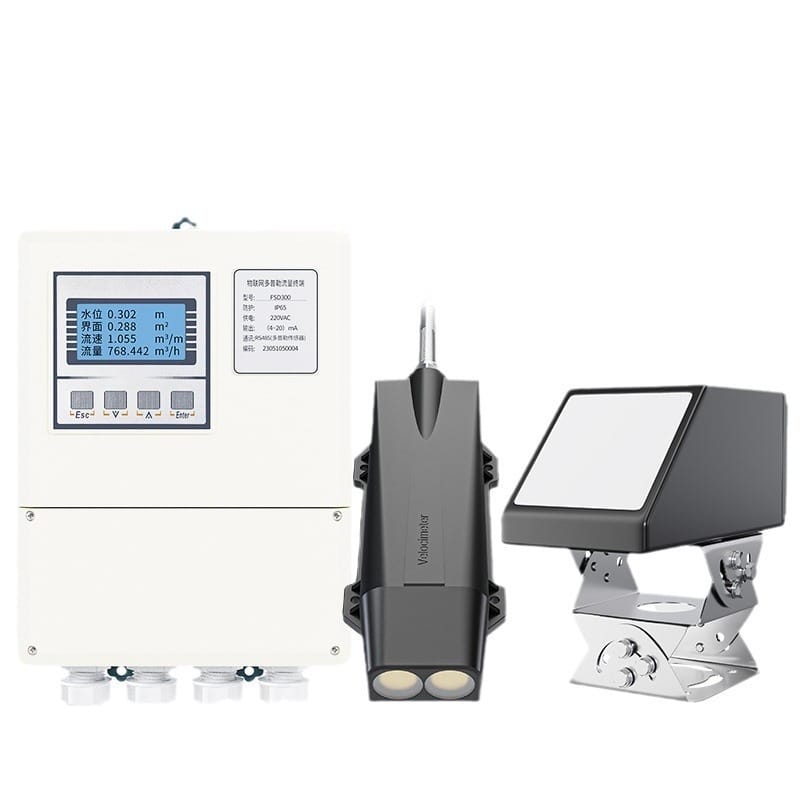

聯測多普勒流量計（超聲波/雷達）產品詳解

核心特點

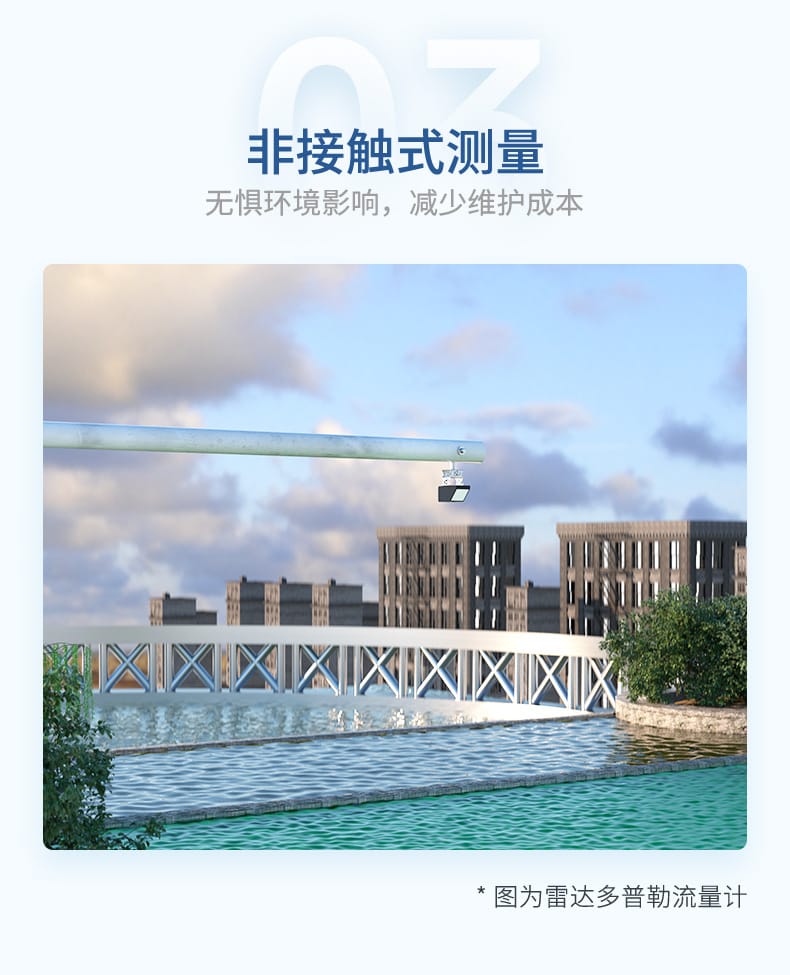

抗干擾性強：超聲波多普勒流量計采用全封閉設計（IP68），無懼泥沙堵塞與水草纏繞；雷達多普勒流量計采用非接觸式測量，無懼環境影響，大幅降低維護成本。
精準不破壞流場：測量點位于機體前方，水流不受傳感器阻擋，確保原始流場數據真實可靠。

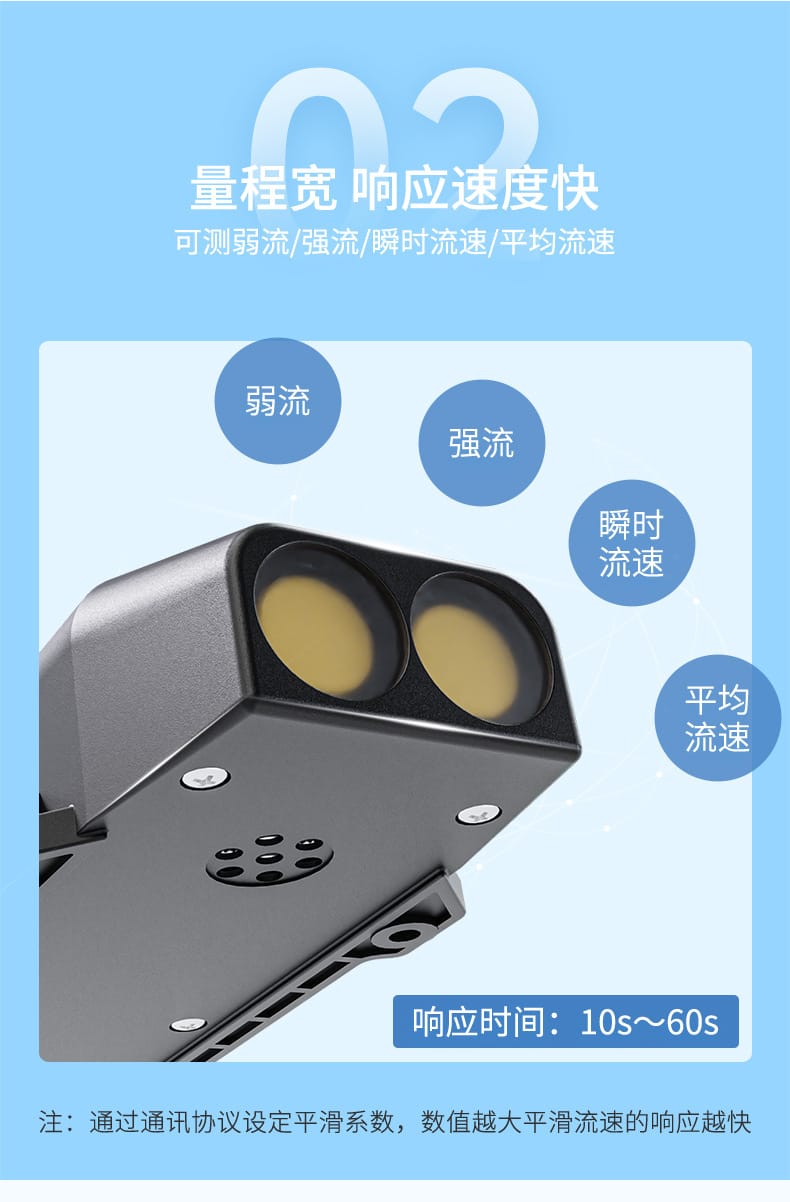

量程寬響應快：可精準測量弱流、強流、瞬時流速及平均流速，響應速度快，適應多種流速變化場景。

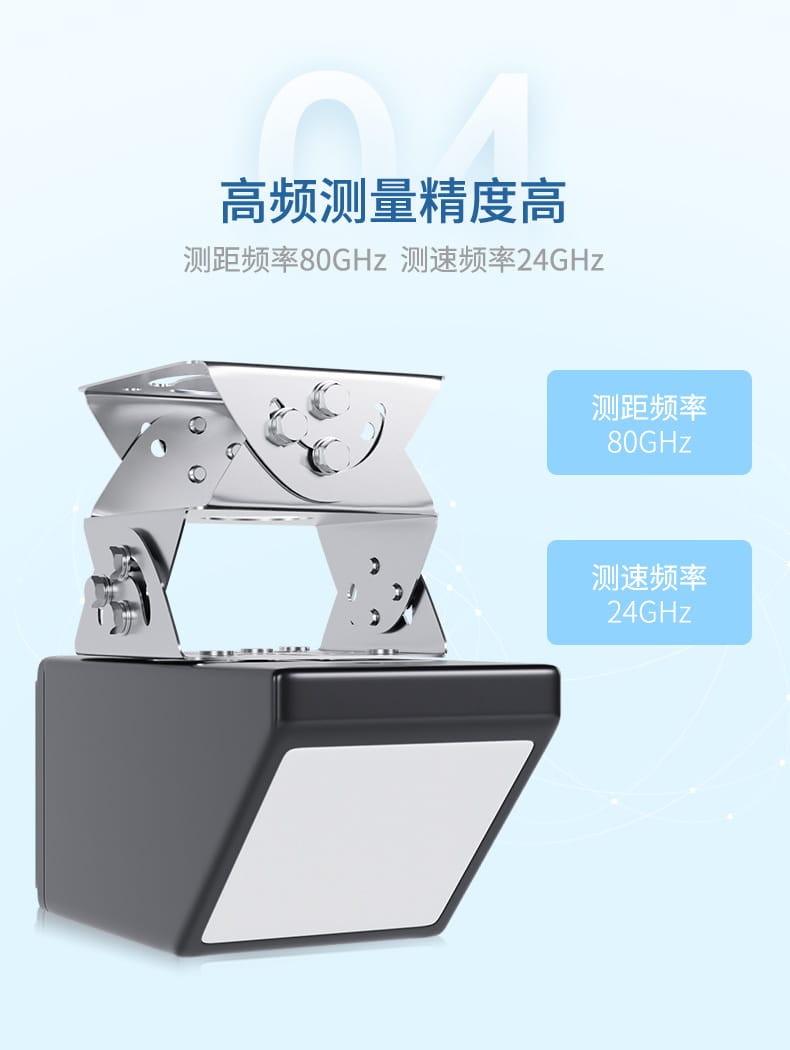

高頻高精度：雷達款采用80GHz測距頻率與24GHz測速頻率，實現毫米級分辨率與高精度測量。

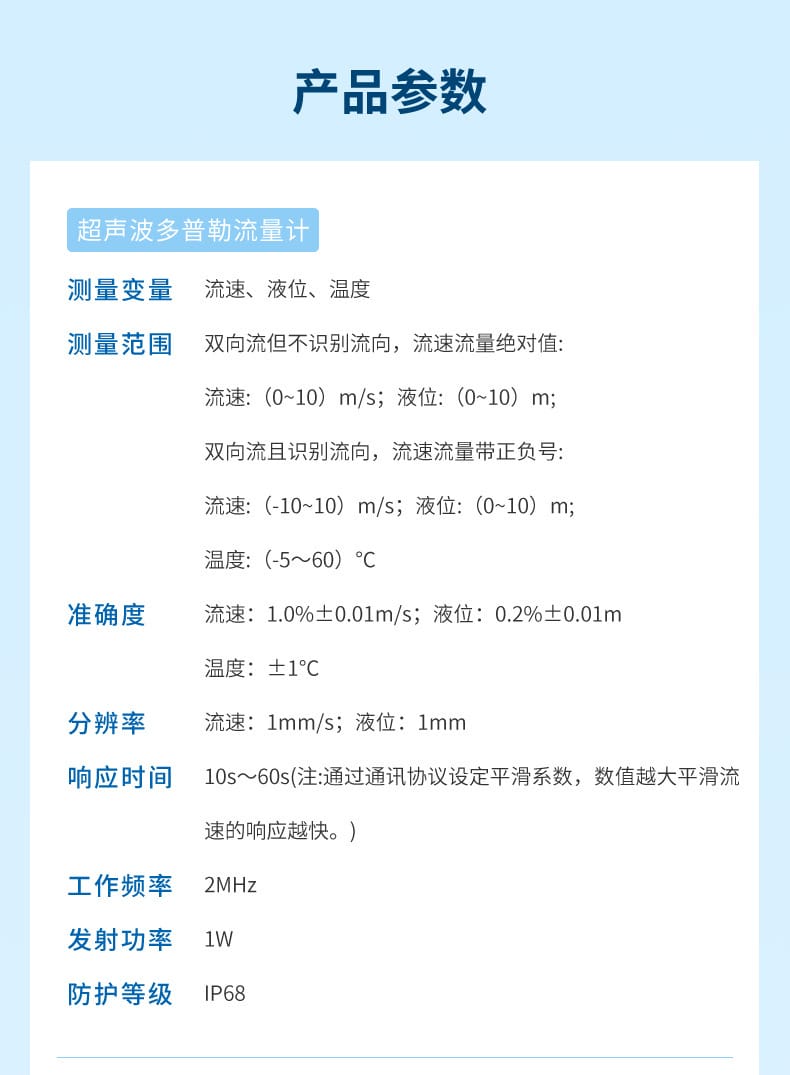

技術參數

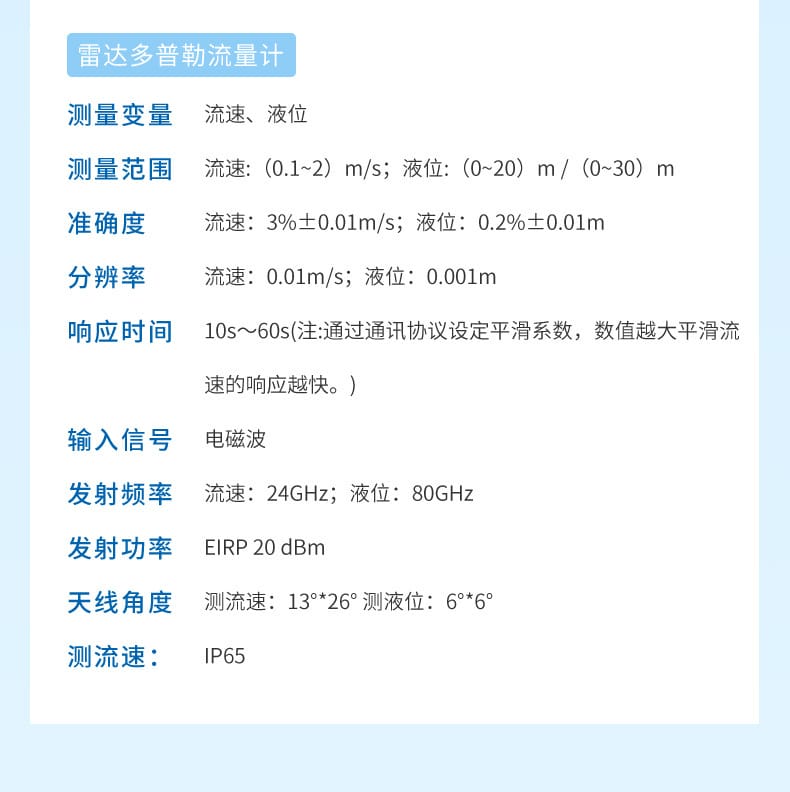

參數項目	超聲波多普勒流量計 (FSD300)	雷達多普勒流量計 (FDC300)
測量變量	流速、液位、溫度	流速、液位
流速測量范圍	0~10m/s（不識別流向） / -10~10m/s（識別流向）	0.1~2m/s
液位測量范圍	0~10m	0~20m / 0~30m
溫度測量范圍	-5~60℃	-
準確度	流速：1.0%±0.01m/s；液位：0.2%±0.01m；溫度：±1℃	流速：3%±0.01m/s；液位：0.2%±0.01m
分辨率	流速：1mm/s；液位：1mm	流速：0.01m/s；液位：0.001m
工作頻率	2MHz	測速：24GHz；測距：80GHz
防護等級	IP68	IP65
供電與輸出	RS485/4-20mA/0-5V，24VDC/220VAC可選	RS485/4-20mA/0-5V，24VDC/220VAC可選

應用行業

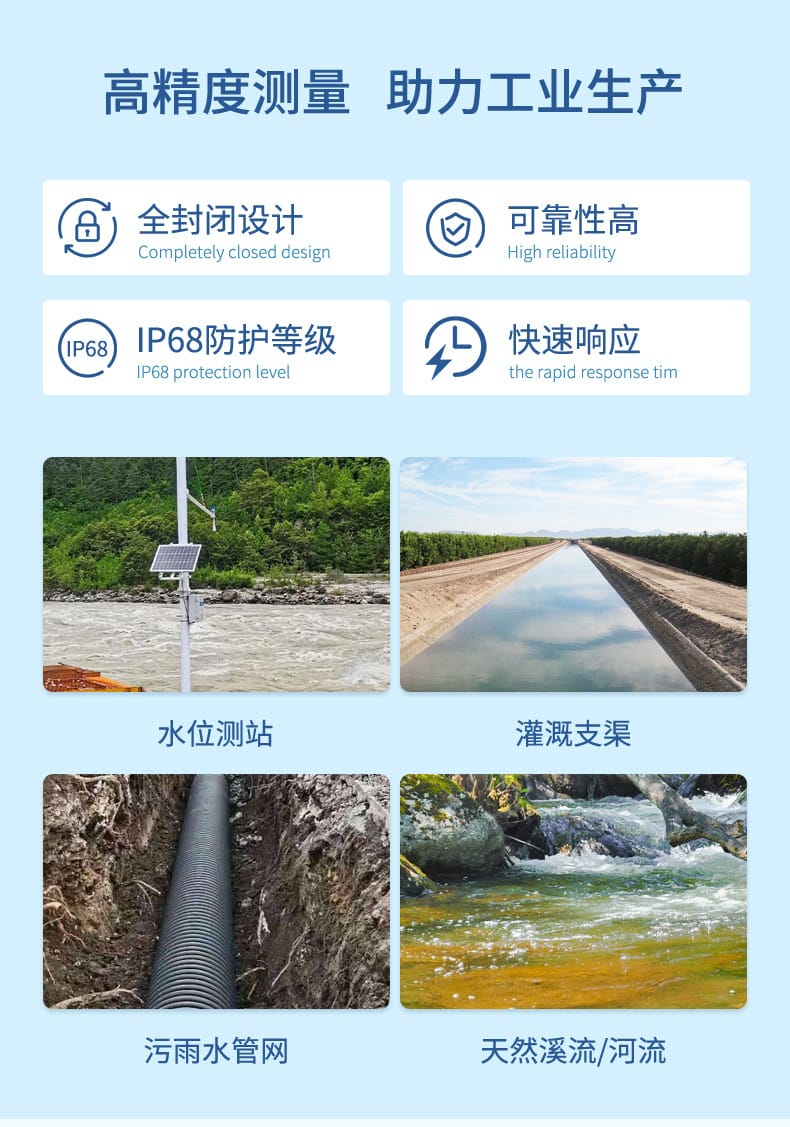

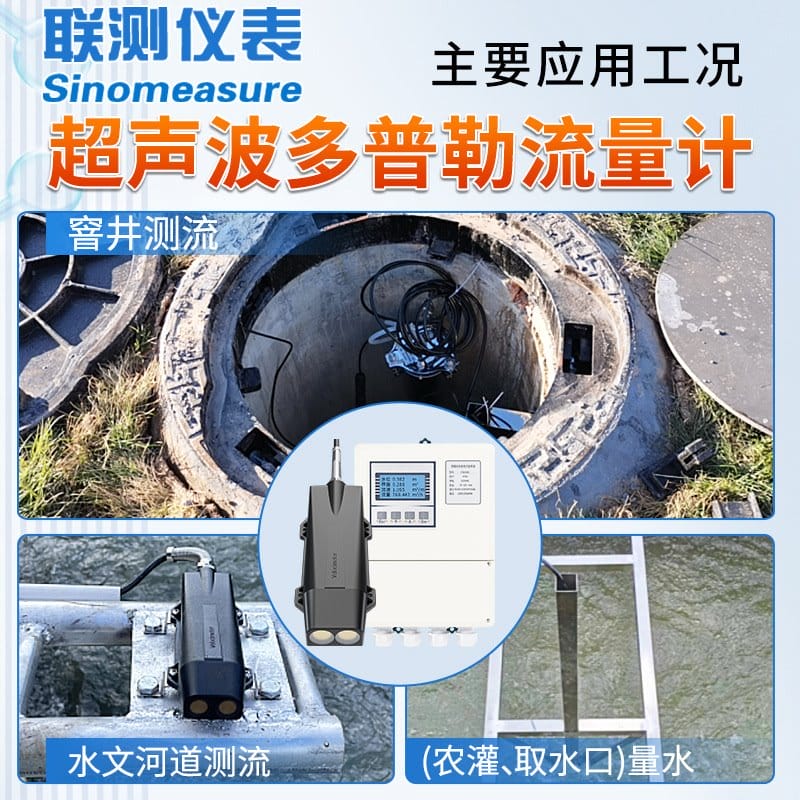

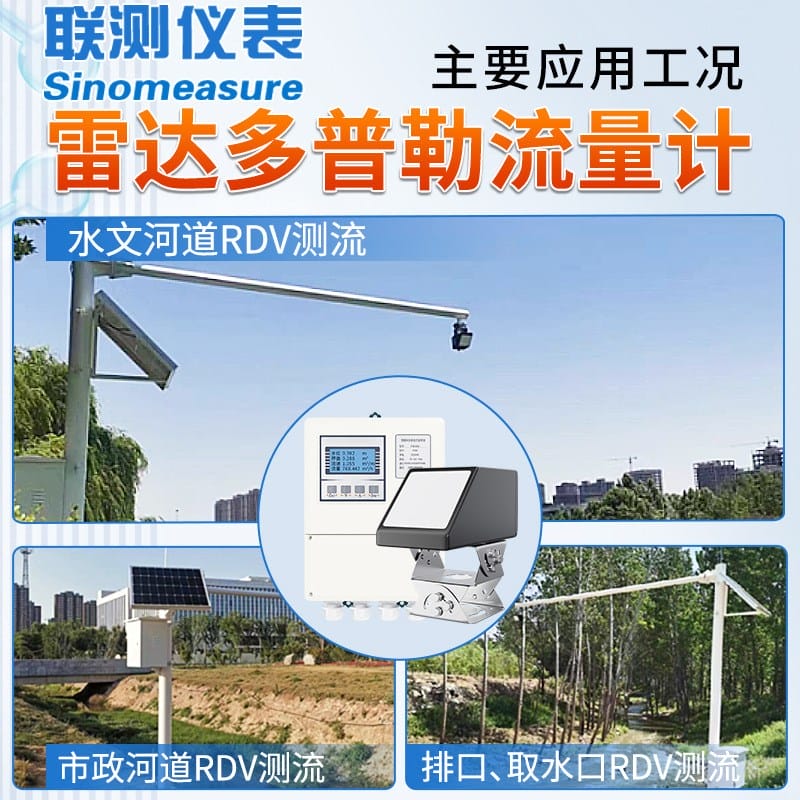

常規水域：水位測站、灌溉支渠、污雨水管網、天然溪流與河流。
嚴苛工況：泥沙含量高、懸浮物多、水草纏繞嚴重、漂浮物多及冰期等復雜水域環境。

安裝條件

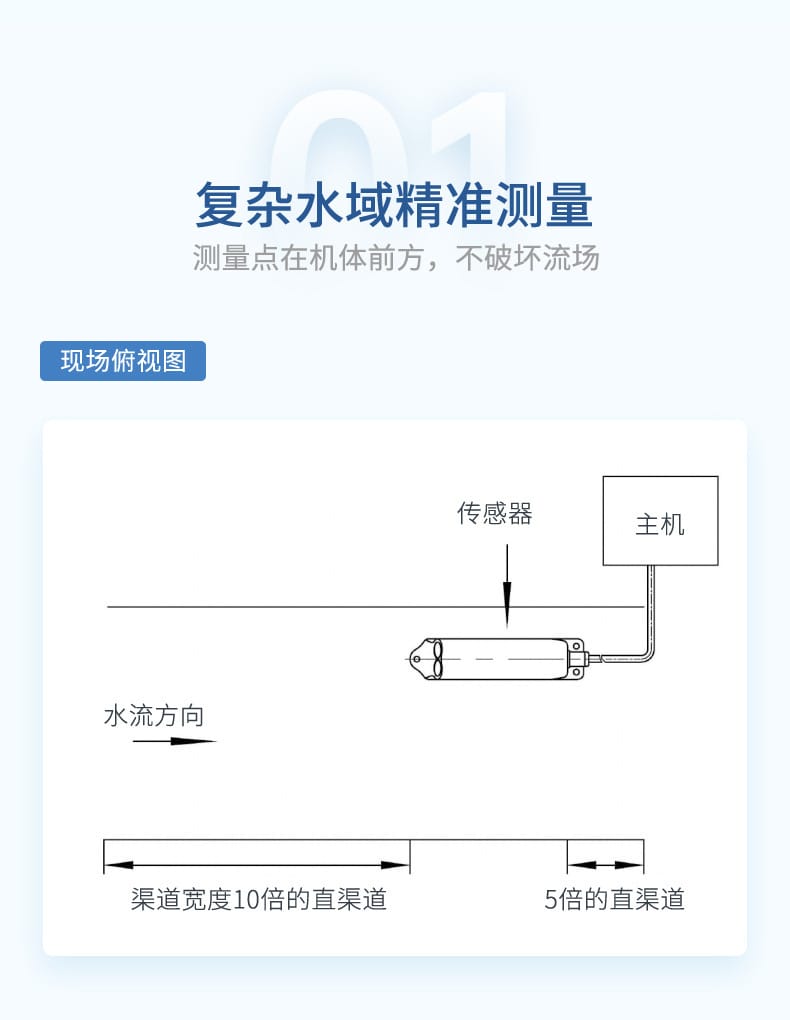

直渠道要求：安裝點上游需滿足渠道寬度10倍、下游需滿足5倍的直渠道長度，以確保水流平穩。
安裝姿態：傳感器主機測量點朝向水流前方，避免機體后方尾流破壞流場，保證測量準確性。

注意事項

響應時間設定：響應時間默認10s~60s，可通過通訊協議設定平滑系數，數值越大，平滑流速的響應越快，需根據實際水流波動情況調整。

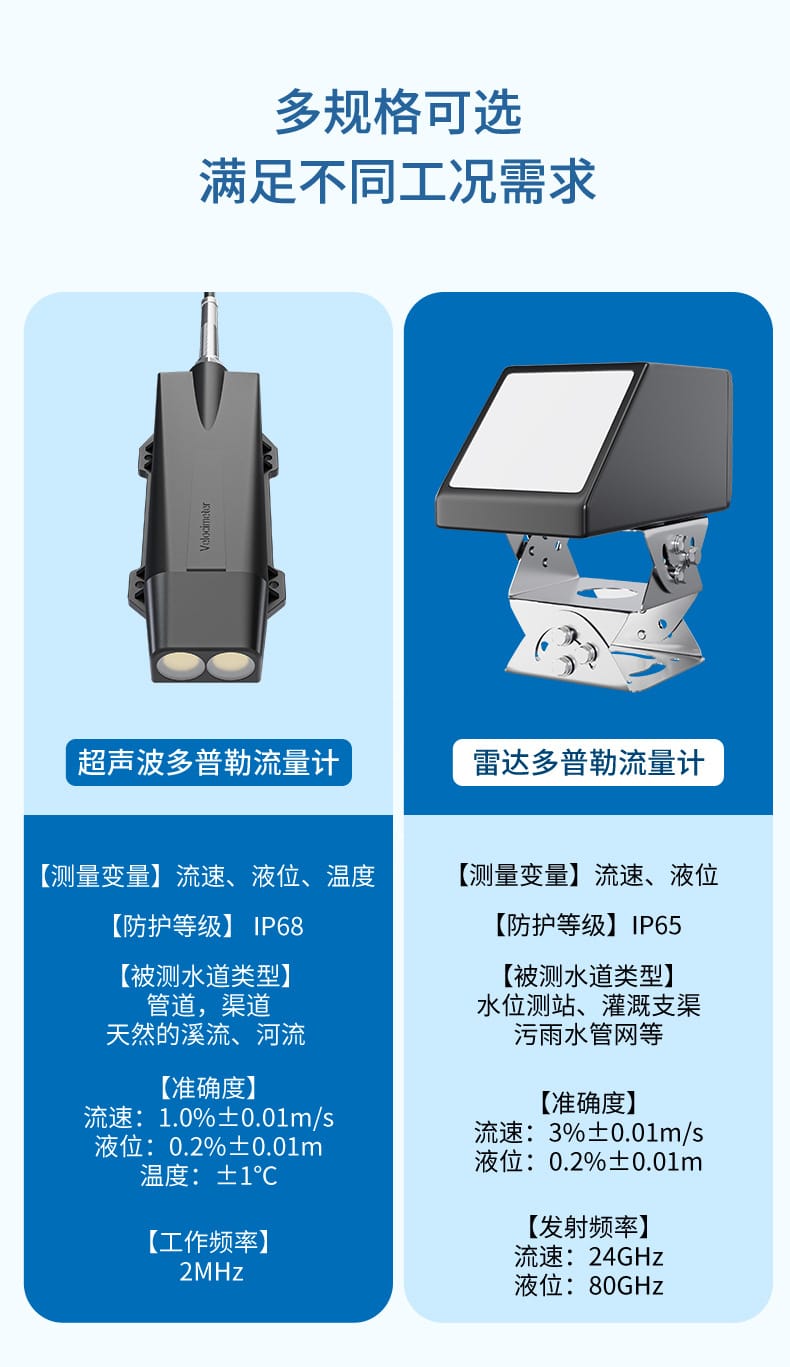

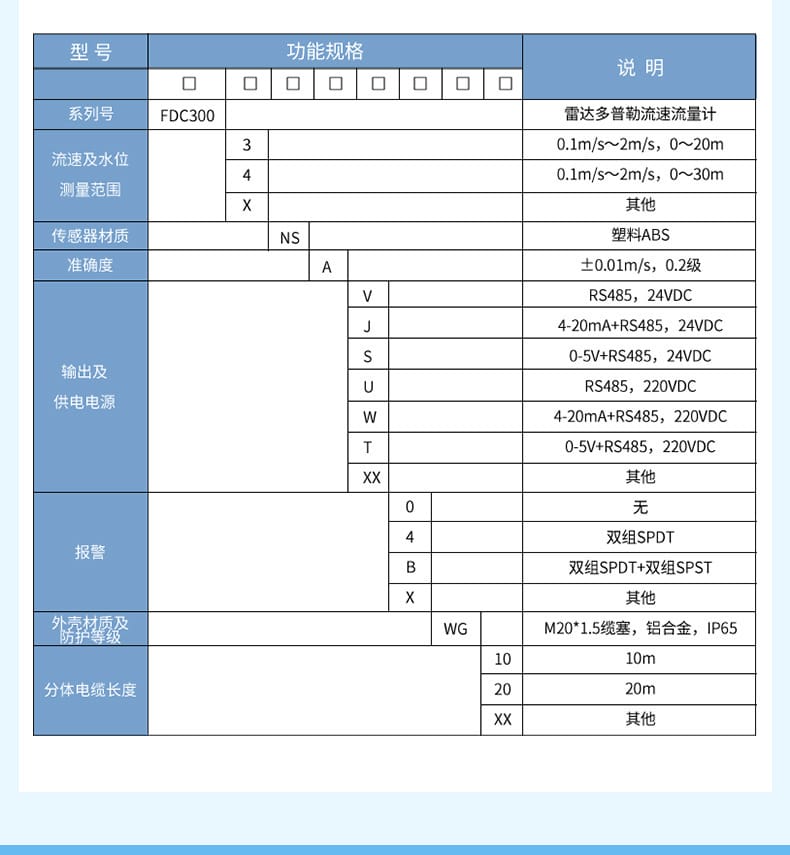

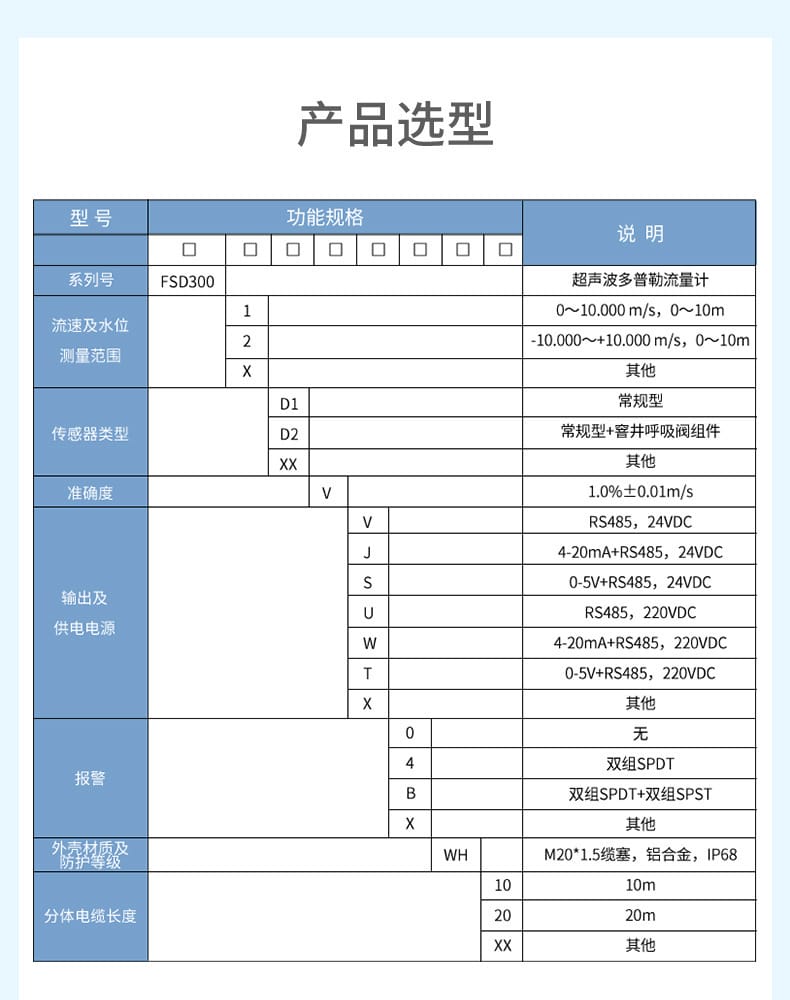

產品選型區分：務必根據工況需求區分超聲波款（FSD300，適合接觸測量、含溫度檢測）與雷達款（FDC300，適合非接觸測量、高液位量程）。
供電與輸出匹配：選型時需明確供電電源（24VDC或220VAC）及信號輸出方式（RS485/4-20mA/0-5V），并確認是否需要報警功能及分體電纜長度。
