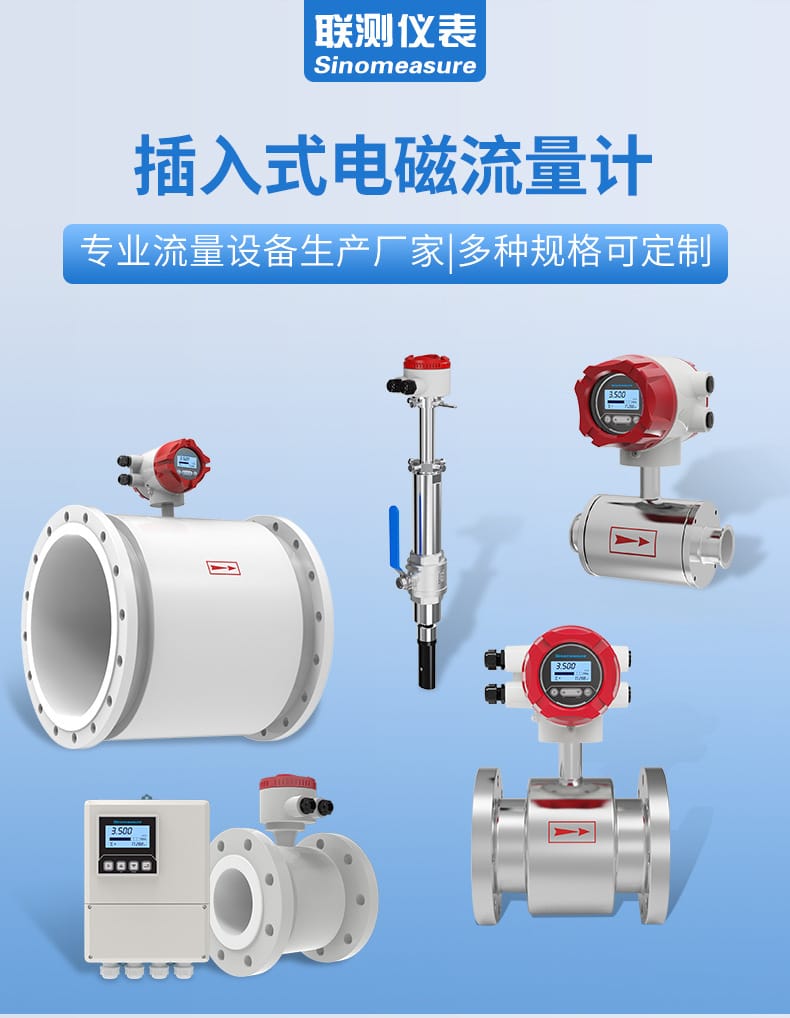

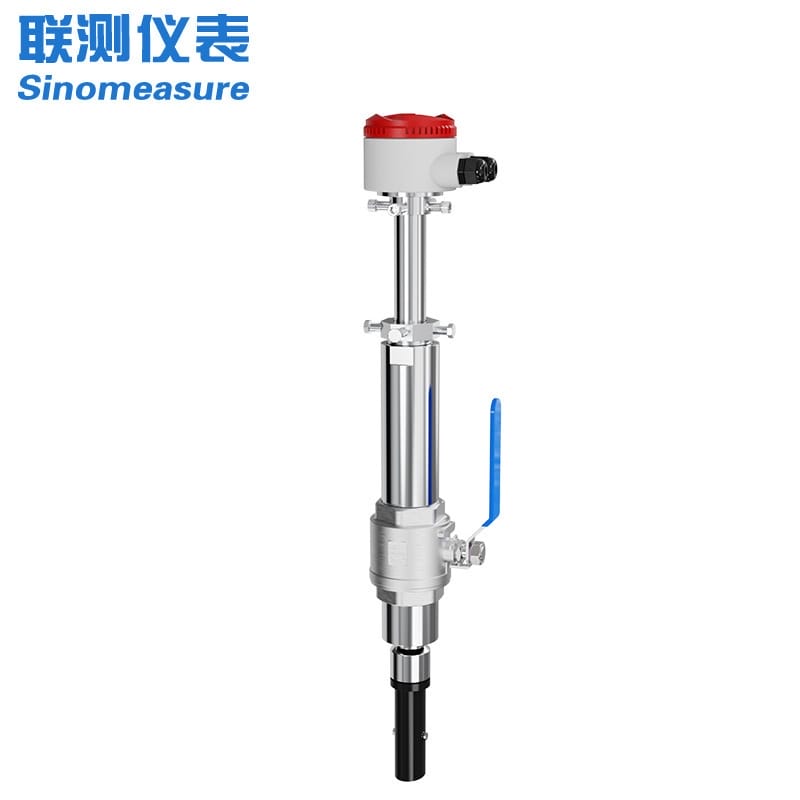

聯測插入式電磁流量計產品說明

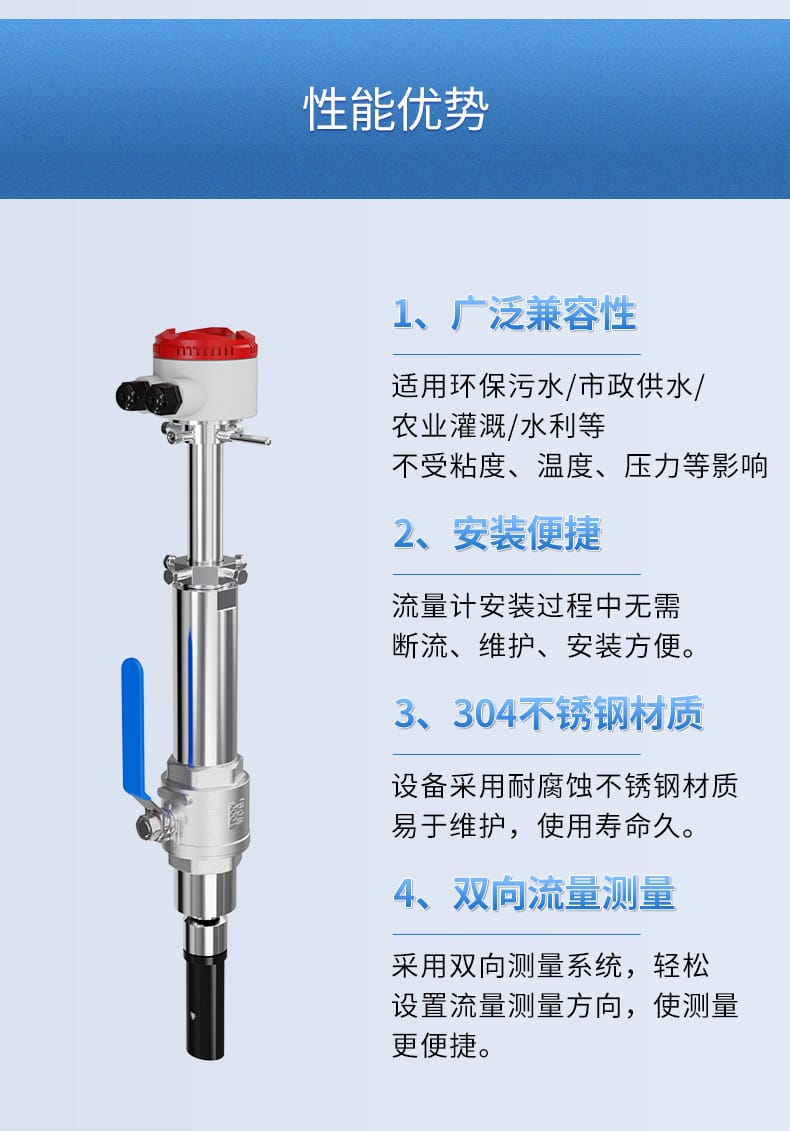

一、核心特點

廣泛兼容性強：專為液體計量設計，測量結果不受流體粘度、溫度及壓力變化的影響，適應復雜工況。

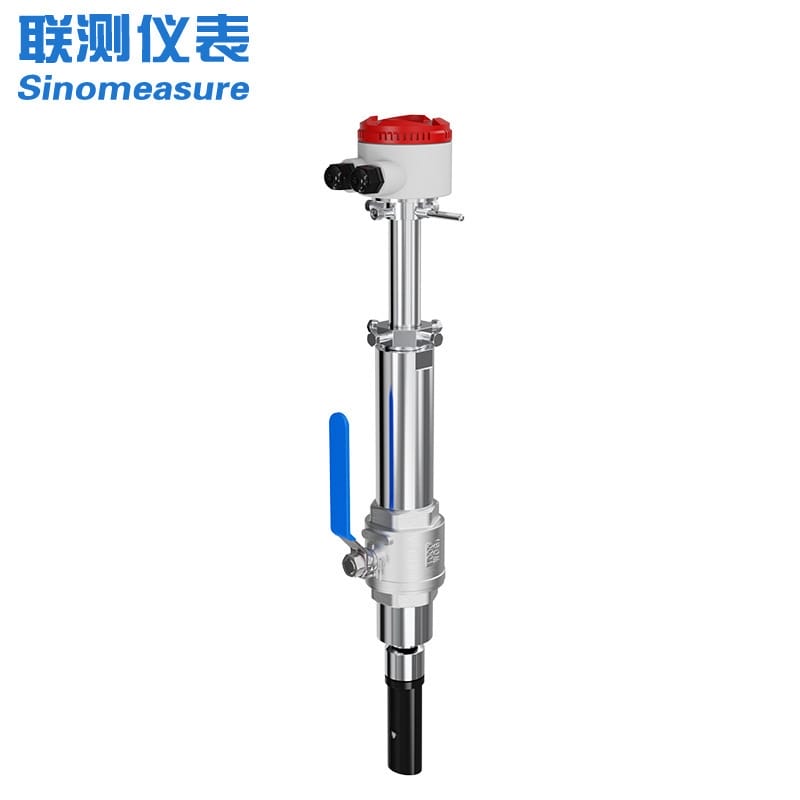

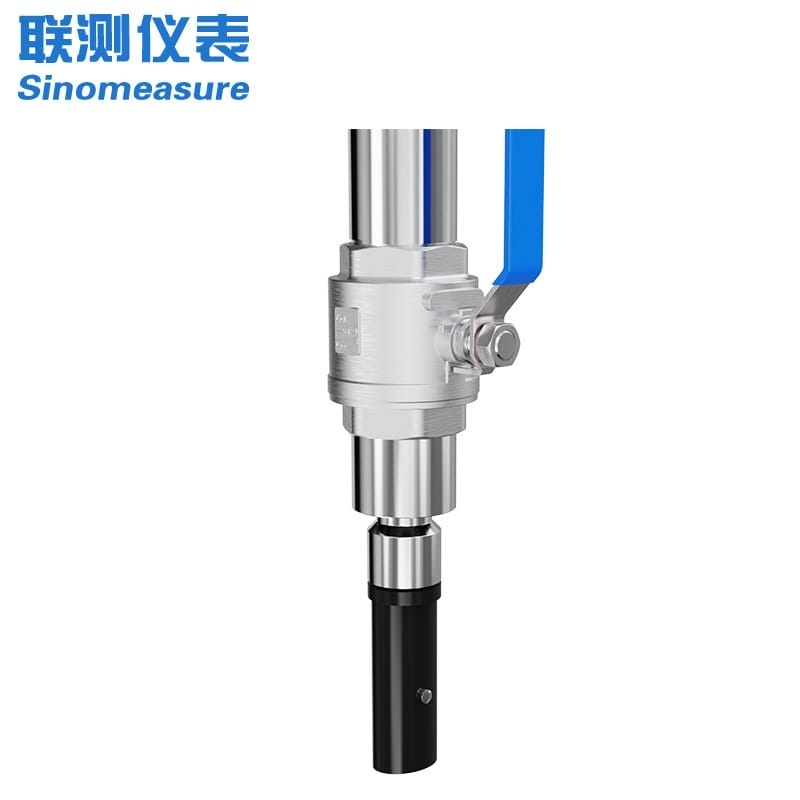

安裝維護便捷：采用先進插入式結構設計，安裝與后期維護全程無需中斷管道流體輸送，大幅降低施工難度與停機成本。
耐用防腐材質：設備主體采用304不銹鋼制造，具備優異的耐腐蝕性能，結構堅固抗磨損，使用壽命長且便于日常清潔。
雙向精準測量：內置雙向流量測量系統，支持靈活設置流量方向，輕松應對管網雙向計量需求。
資質權威可靠：榮獲歐盟CE認證、國家計量器具型式批準證書（DM）、多項外觀設計專利及第三方檢定證書，享有德國技術支持，累計服務用戶超20萬，品質值得信賴。

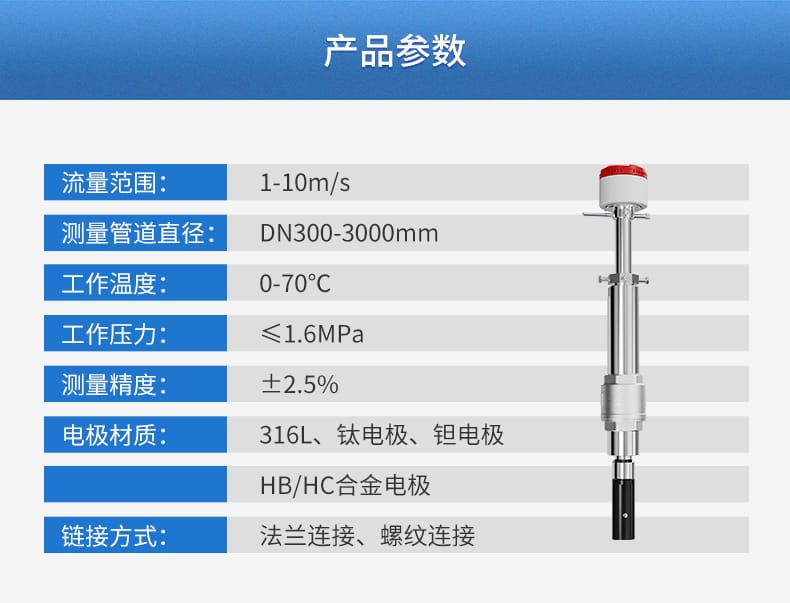

二、技術參數

參數項目	技術指標
測量精度	±2.5%
流量范圍	1～10 m/s
適用管徑	DN300～3000 mm
工作溫度	0～70 ℃
工作壓力	≤1.6 MPa
電極材質	316L不銹鋼 / 鈦電極 / 鉭電極 / 哈氏合金（HB/HC）電極（可按介質選配）
連接方式	法蘭連接 / 螺紋連接

三、應用行業

環保污水處理與排放監測
市政自來水供水管網計量
農業灌溉與水利輸水工程
工業大口徑液體管道流量控制
各類對停流敏感的大型管道在線計量場景

四、安裝條件

管道匹配：適用于公稱通徑DN300至DN3000的大口徑管道，安裝前需準確測量管道內徑或外徑以確保插入深度與密封件匹配。
不停工作業：支持帶壓開孔與在線安裝，無需切斷管道流體即可完成施工，保障生產連續性。
流態要求：為保證測量精度，管道必須處于滿管狀態；安裝位置應避開泵出口、調節閥、彎頭及變徑處，通常要求前直管段≥5D、后直管段≥3D（D為管道直徑）。
電氣配套：需配備穩定直流或交流電源，信號傳輸線纜建議使用屏蔽線，并嚴格按照規范做好儀表本體接地處理，防止電磁干擾。

五、注意事項

精準選型前置：采購前務必明確三項核心參數：①管道口徑（用于計算公稱通徑）；②常規流量范圍（結合現場泵額定流量估算）；③液體介質成分（純水、污水或酸堿溶液等），以便工程師匹配最優電極與襯里材質。
介質與材質適配：電極材質必須與被測液體化學性質嚴格對應。強酸、強堿或高氯離子介質嚴禁隨意混用普通電極，否則將導致腐蝕短路或數據漂移。
工況限值遵守：設備工作溫度嚴格限制在0～70℃，工作壓力不得超過1.6MPa。超限運行可能損壞傳感器探頭或?qū)е旅芊馐А?/li>
定期計量校驗：雖具備免維護特性，但為滿足環保與貿易結算合規要求，建議每1～2年委托具備資質的機構進行第三方檢定或校準。
安全操作規范：盡管支持不停流安裝，但在現場打孔、緊固螺栓或更換探頭時，仍需佩戴防護裝備，遵循壓力容器與高空作業安全規程，確保人員與設備安全。
