聯測分體式電磁流量計（LDG-SUP系列）——DN50/DN100智能高精度管道流量測量解決方案

核心特點

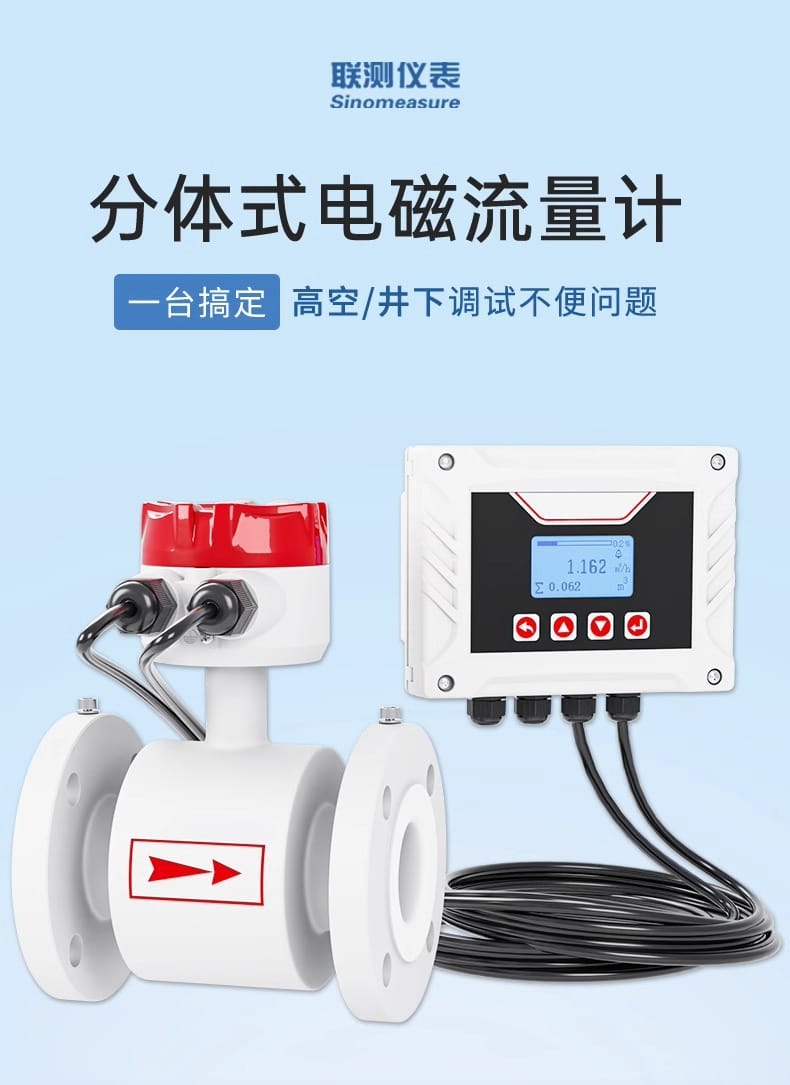

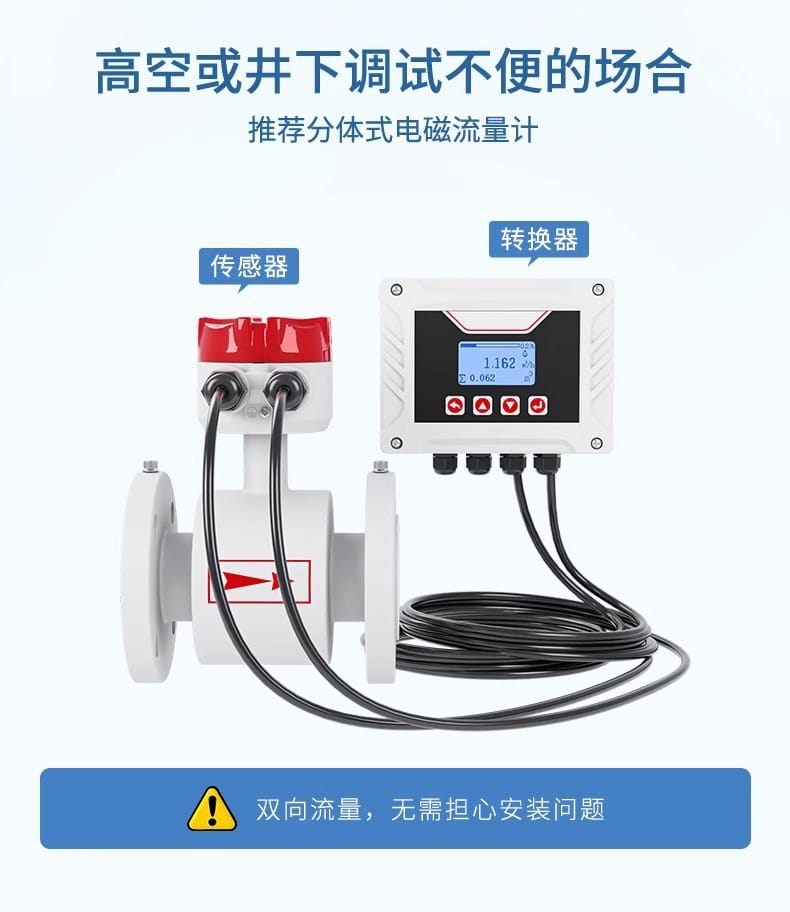

分體式結構設計：傳感器與轉換器分離，徹底解決高空、井下、密閉管道等場景安裝調試不便難題；

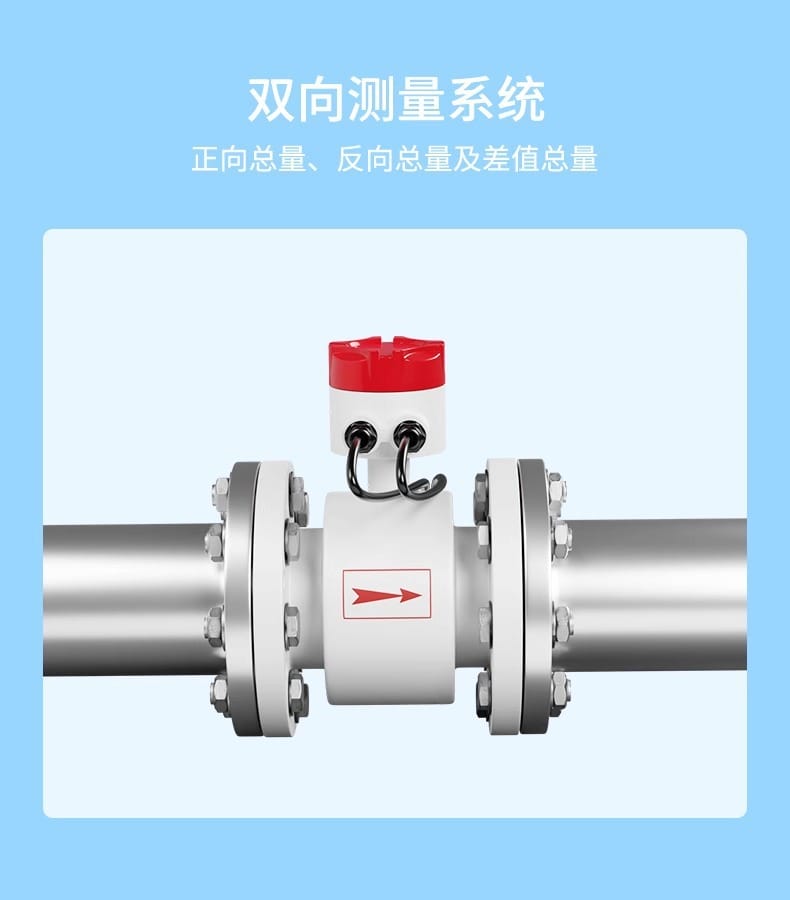

雙向流量測量：支持正向、反向及差值總量計量，無需考慮流向安裝方向；
高可靠性防護：IP68級傳感器防水設計（遠超一體式封閉結構），轉換器IP65防護，適應惡劣工業環境；

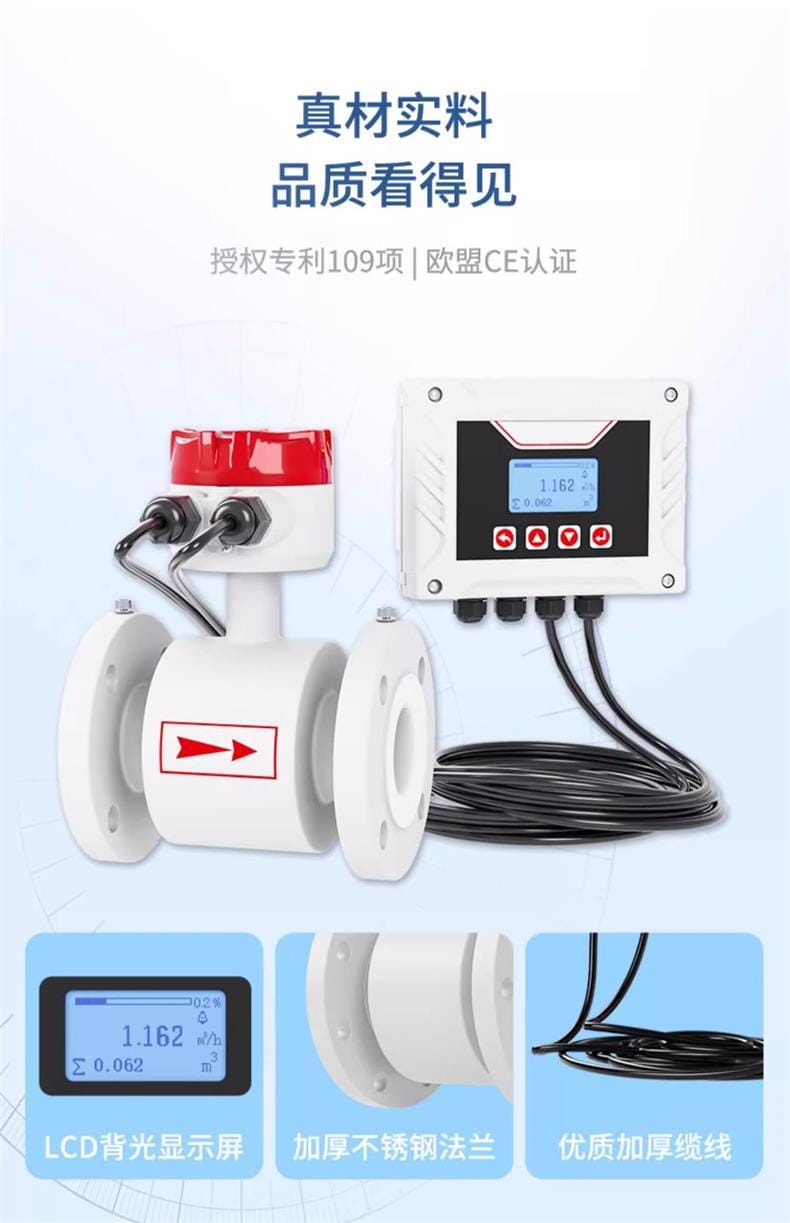

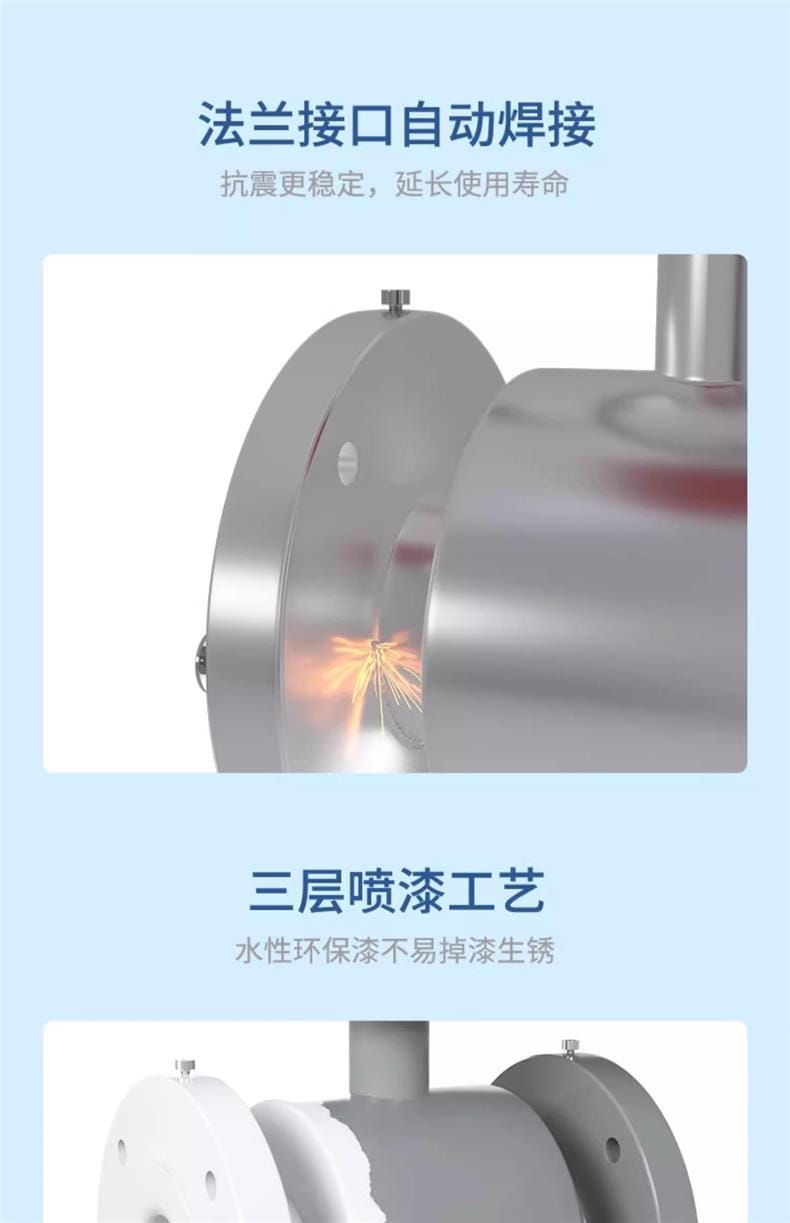

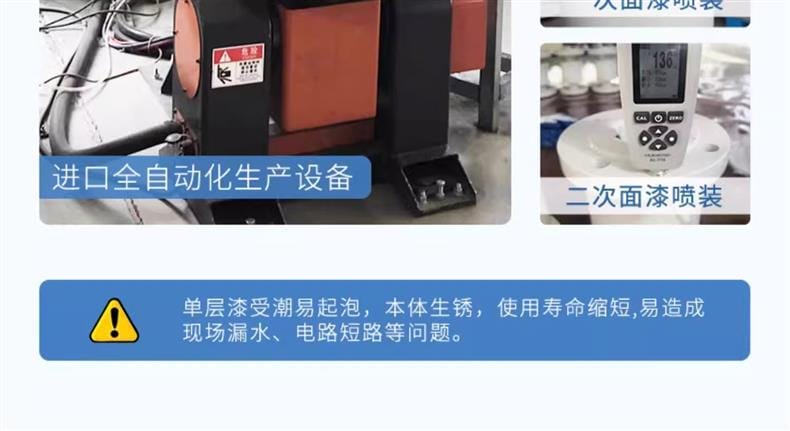

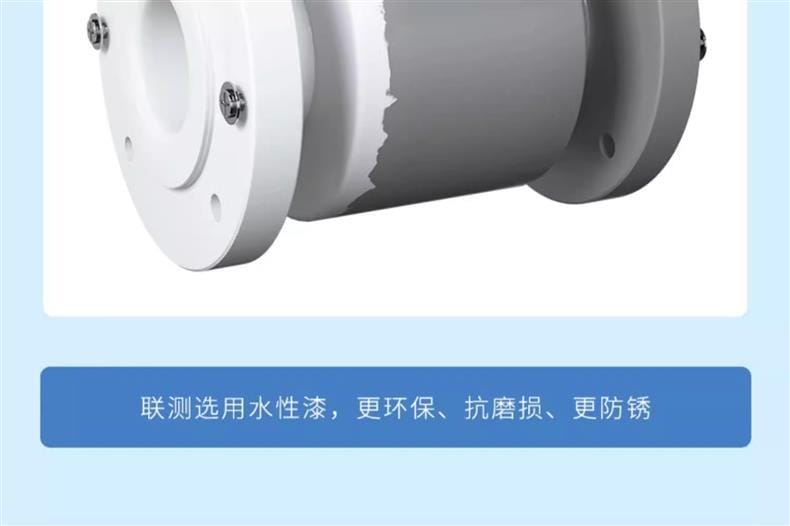

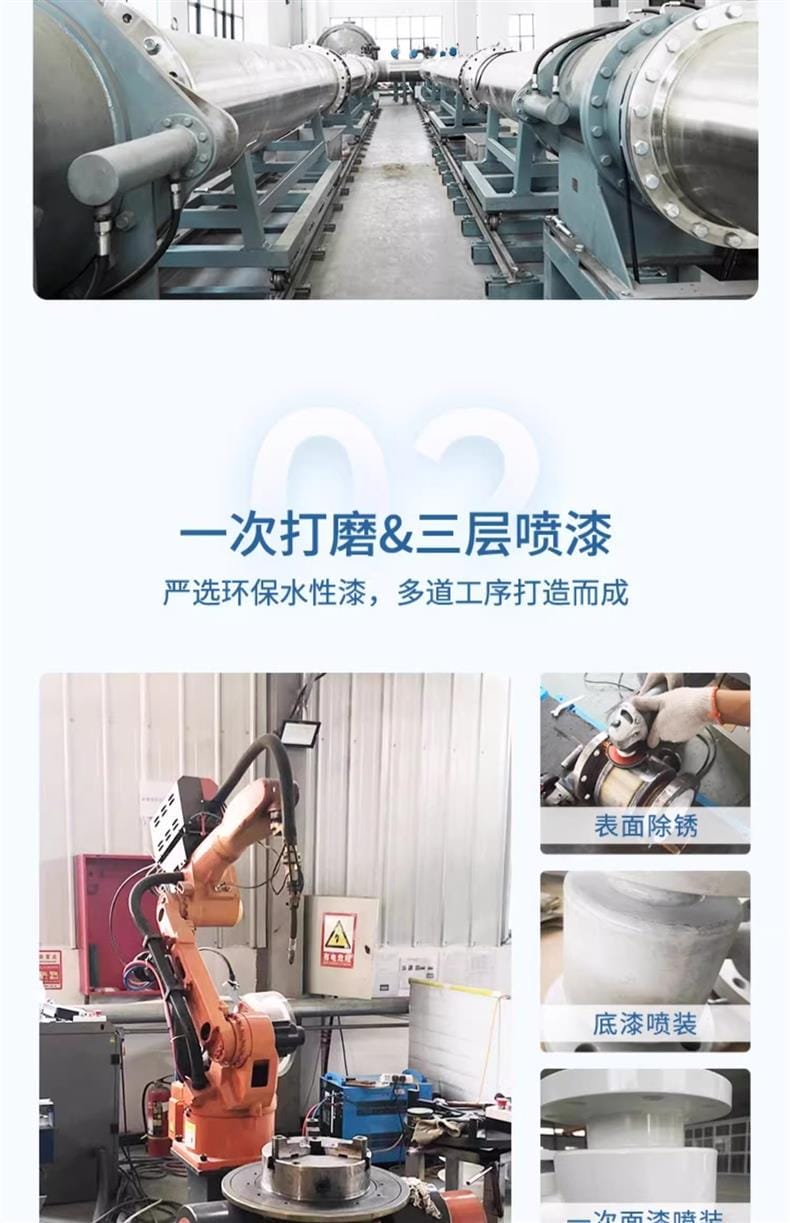

真材實料工藝保障：加厚不銹鋼法蘭+自動焊接工藝，抗震穩定；三層水性環保噴漆（底漆+中涂+面漆），抗銹耐磨、不起泡、不脫落；

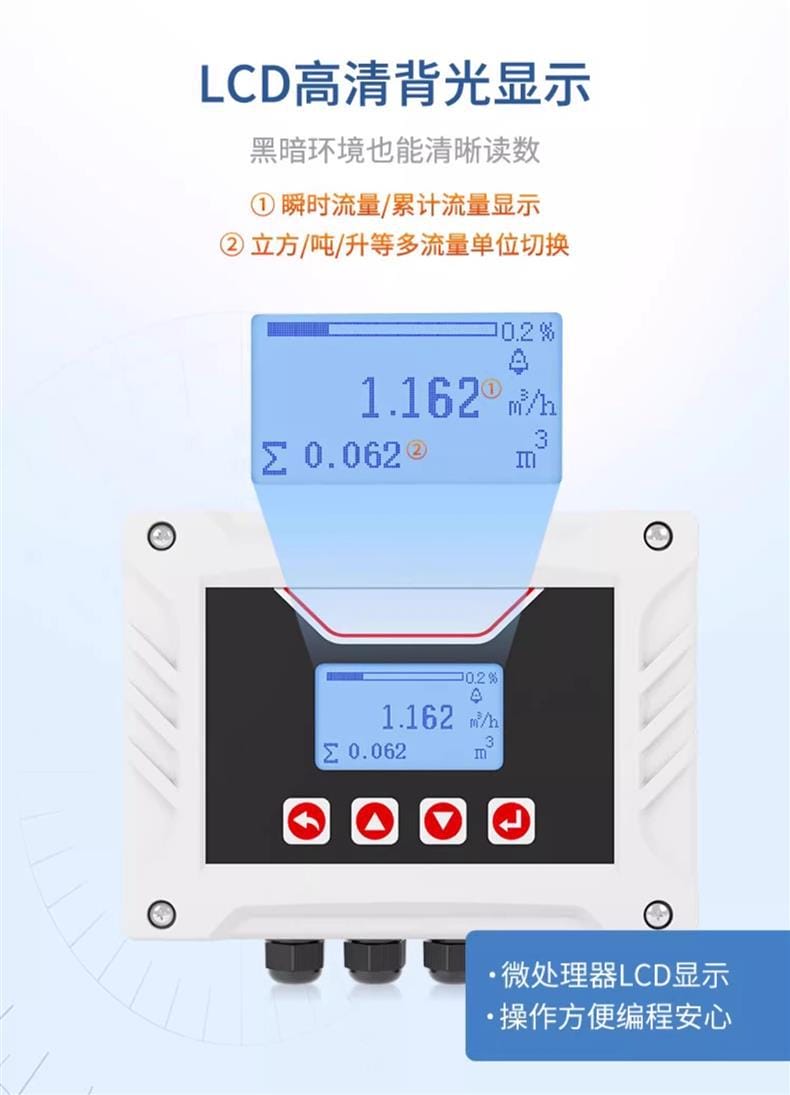

專業顯示與交互：LCD高清背光屏，黑暗環境清晰可視；支持瞬時/累計流量雙顯、m3/噸/升多單位切換、微處理器編程，操作便捷安全；

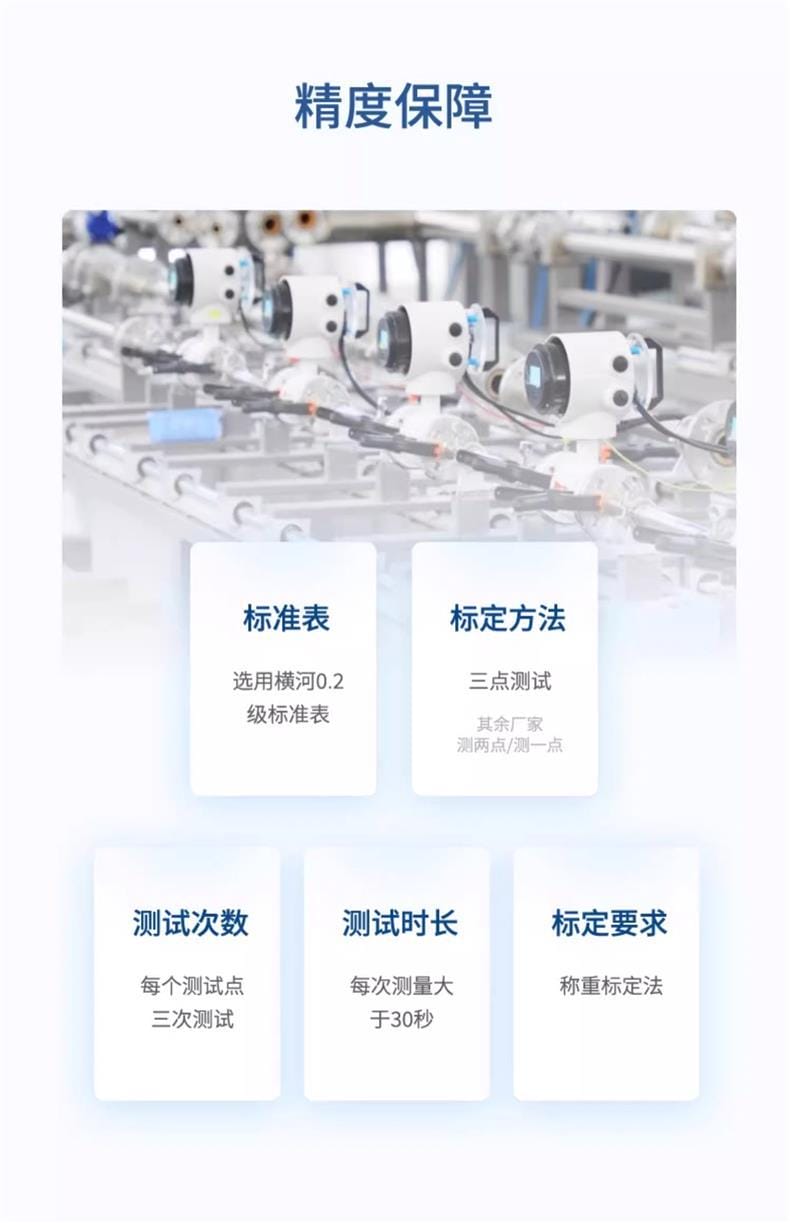

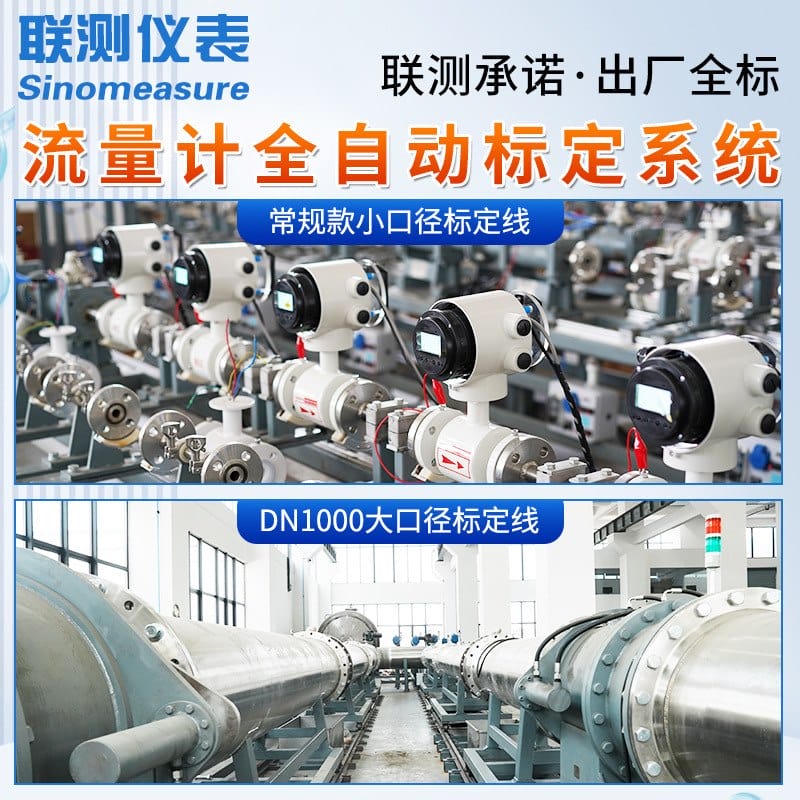

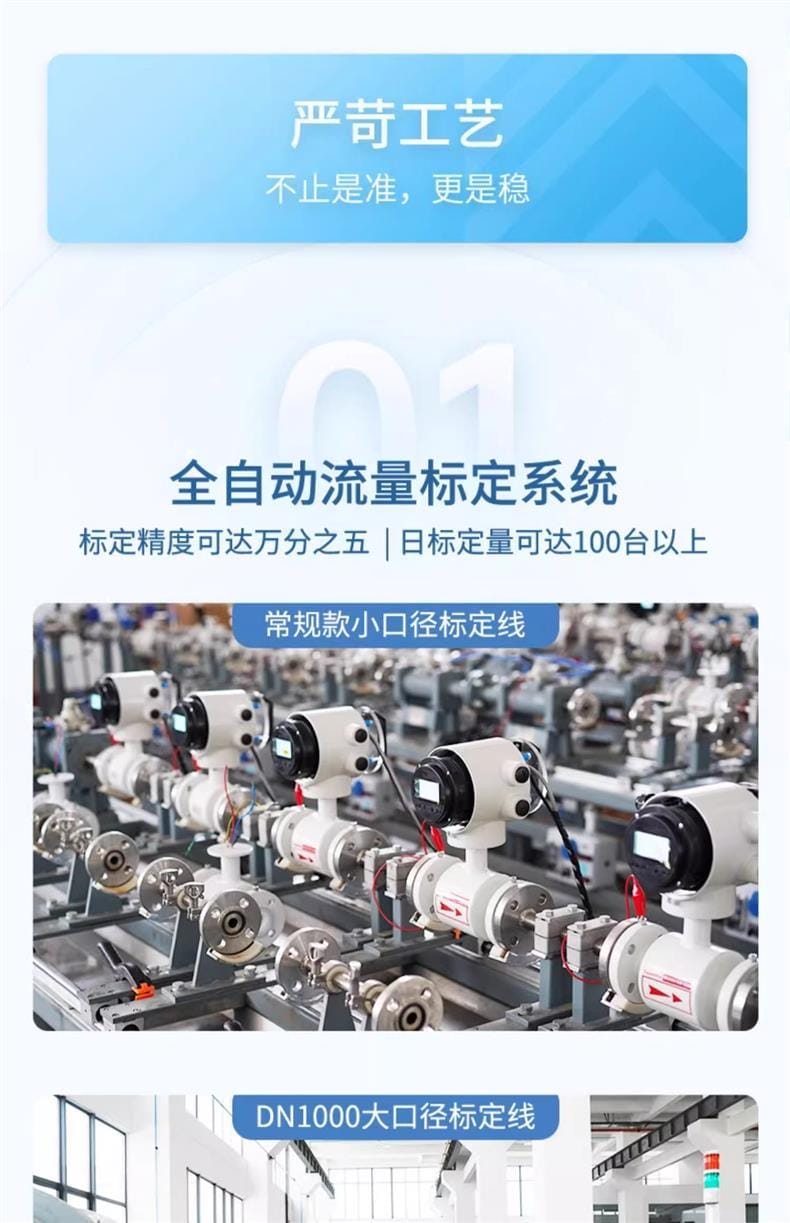

嚴苛標定體系：采用橫河0.2級三點標準表全量程標定，精度達±0.5%R（萬分之五），日標定能力超100臺；
權威資質認證齊全：歐盟CE認證、中國計量器具型式批準證書、ISO 9001:2015質量管理體系認證、SGS深度驗廠報告、109項國家授權專利。

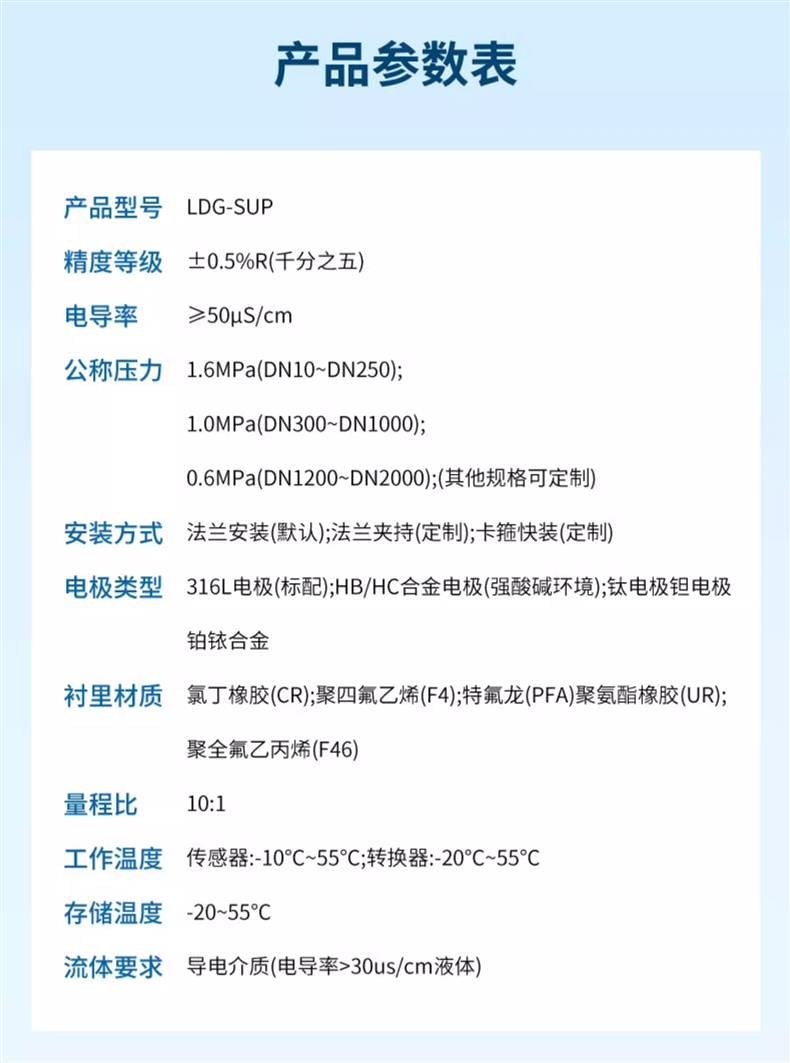

技術參數

項目	參數
產品型號	LDG-SUP
精度等級	±0.5%R（重復性優于0.2%FS）
電導率要求	≥50 μS/cm（常規工況）；最低適用≥30 μS/cm導電液體
公稱壓力	1.6 MPa（DN10–DN250）；1.0 MPa（DN300–DN1000）；0.6 MPa（DN1200–DN2000）；支持定制
安裝方式	法蘭連接（默認）；可選法蘭夾持、卡箍快裝（衛生型）
電極材質	標配316L不銹鋼；可選HB/HC合金（強酸堿）、鈦、鉭、鉑銥合金
襯里材質	氯丁橡膠（CR）、聚四氟乙烯（F4）、特氟龍（PFA）、聚氨酯橡膠（UR）、聚全氟乙丙烯（F46）
量程比	10:1
工作溫度	傳感器：-10℃～55℃；轉換器：-20℃～55℃
存儲溫度	-20℃～55℃
防護等級	傳感器IP68，轉換器IP65
輸出信號	4–20 mA模擬輸出 + RS485 Modbus RTU數字通訊（標配）
供電方式	220 V AC / 24 V DC（可選）

應用行業

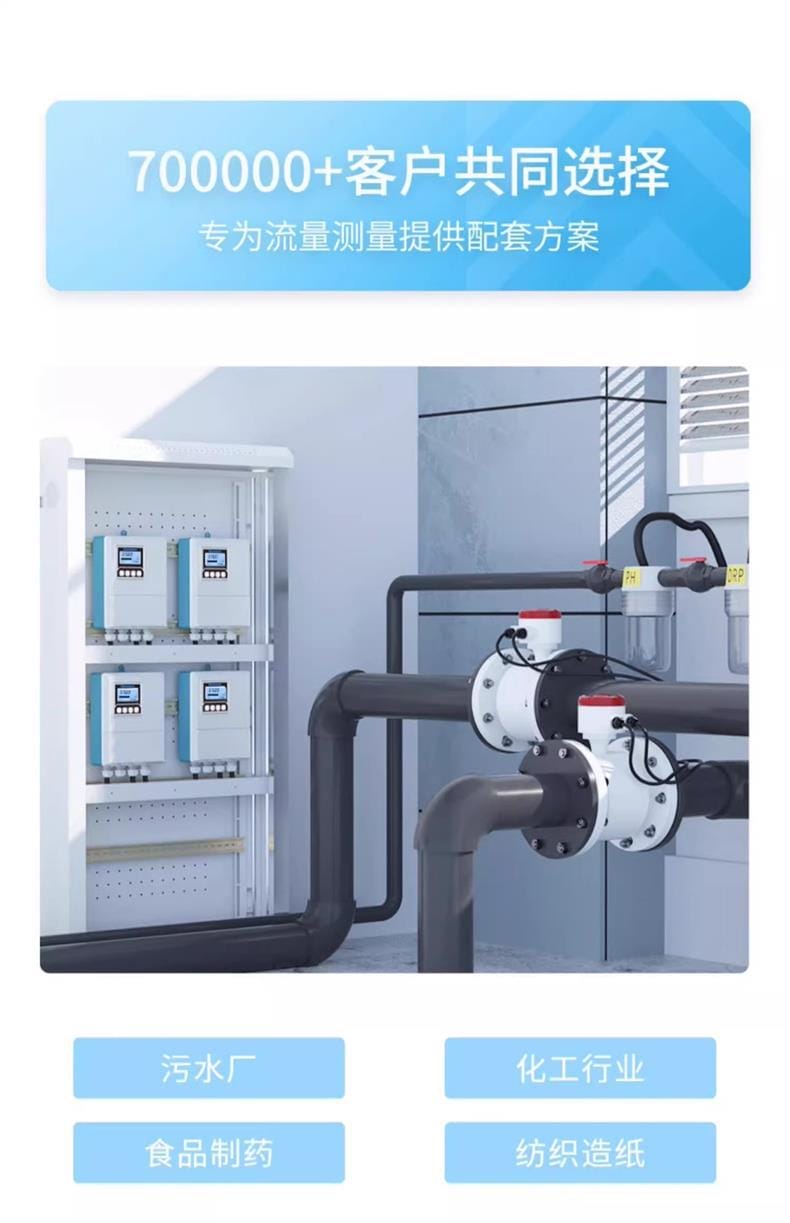

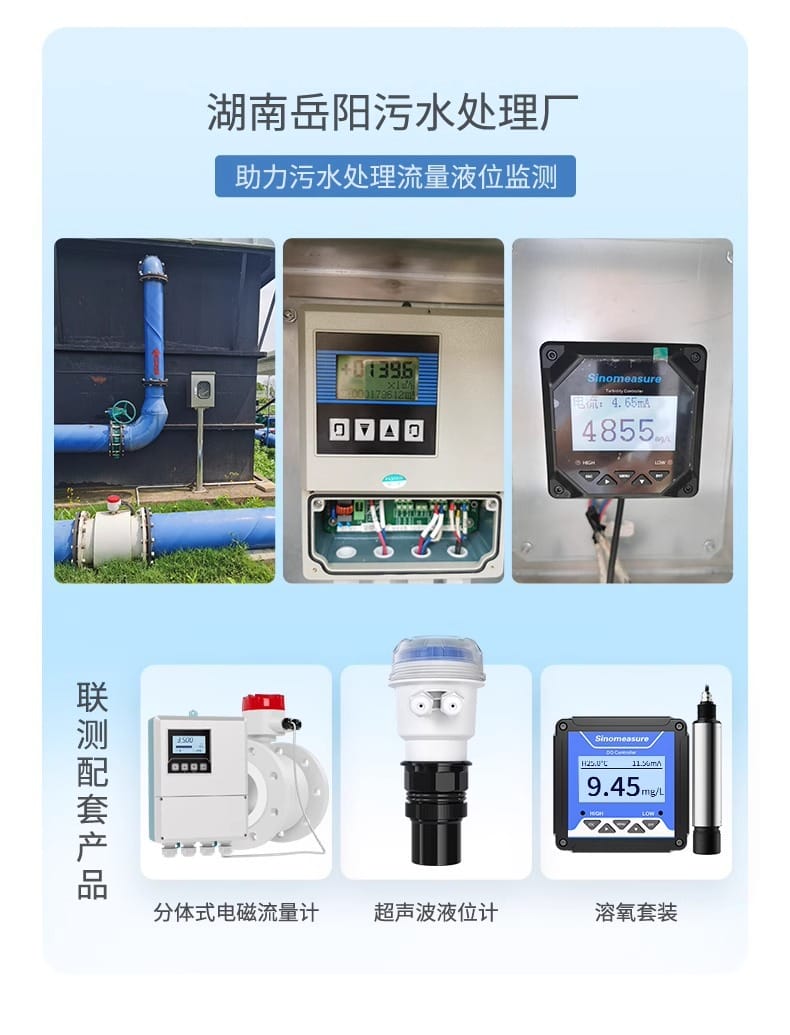

市政環保：污水處理廠（如湖南岳陽污水廠）、自來水廠、管網漏損監測；

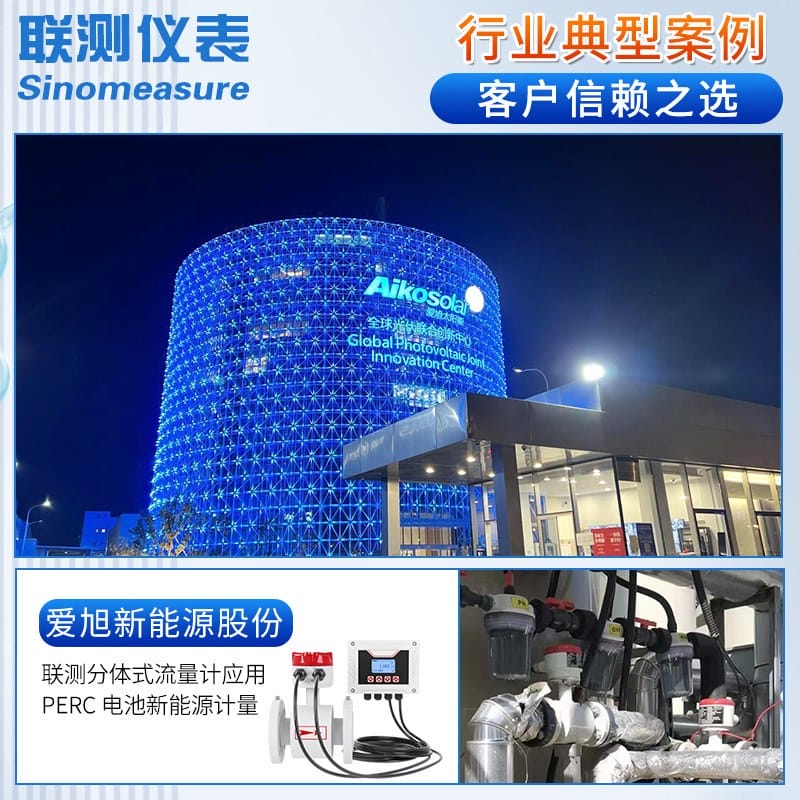

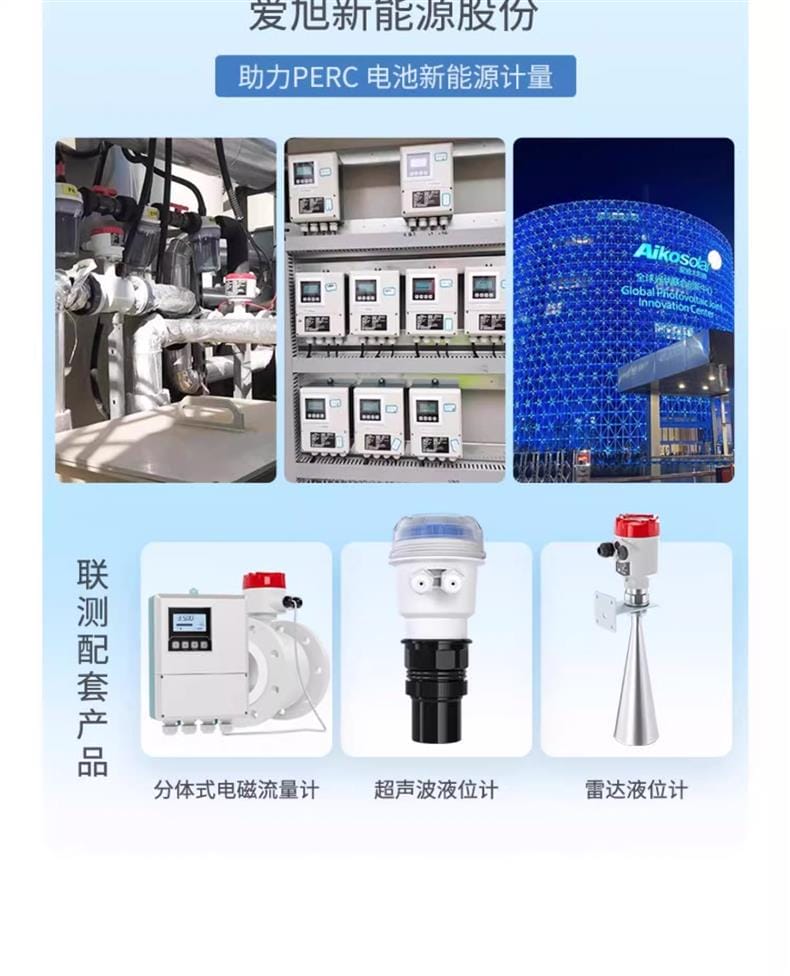

工業流程：化工（強腐蝕介質）、食品制藥（衛生型需求）、紡織造紙（漿料計量）、新能源（愛旭PERC電池冷卻水/工藝水計量）；

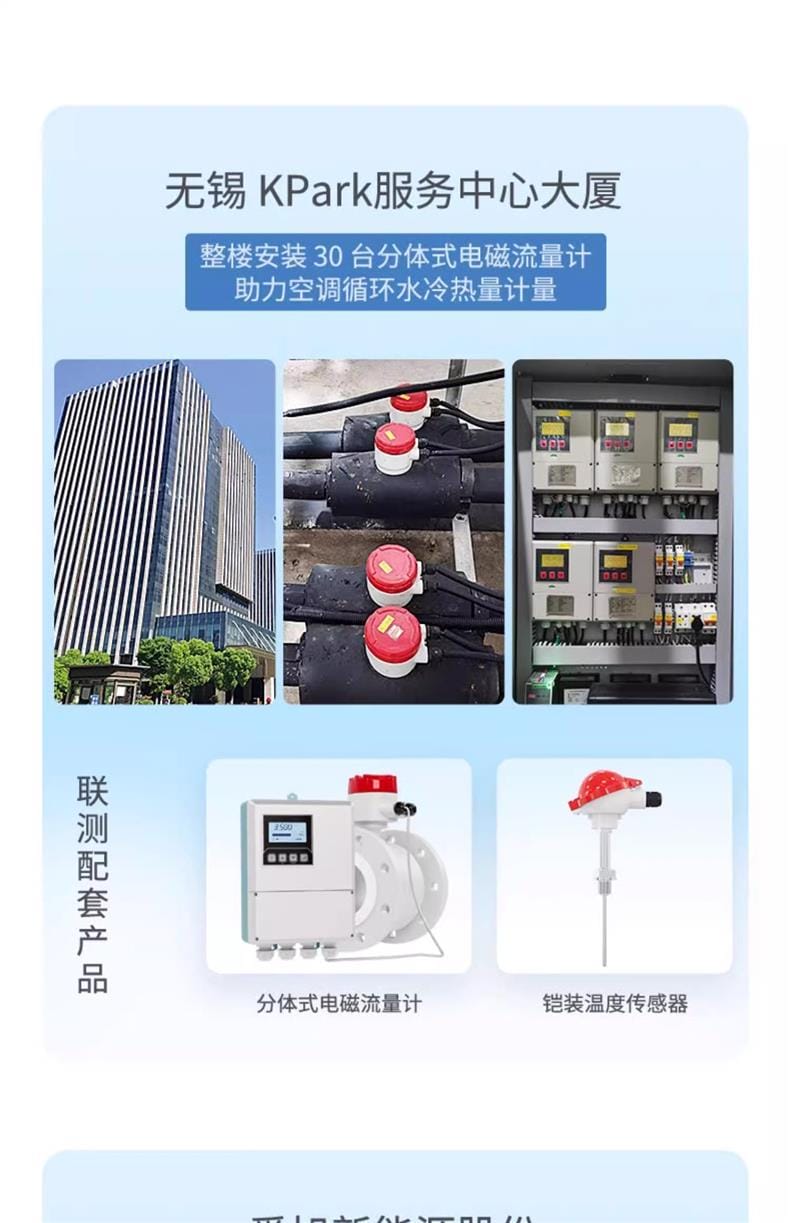

暖通空調：中央空調循環水系統熱量計量（如無錫KPark服務中心大廈30臺集中應用）；

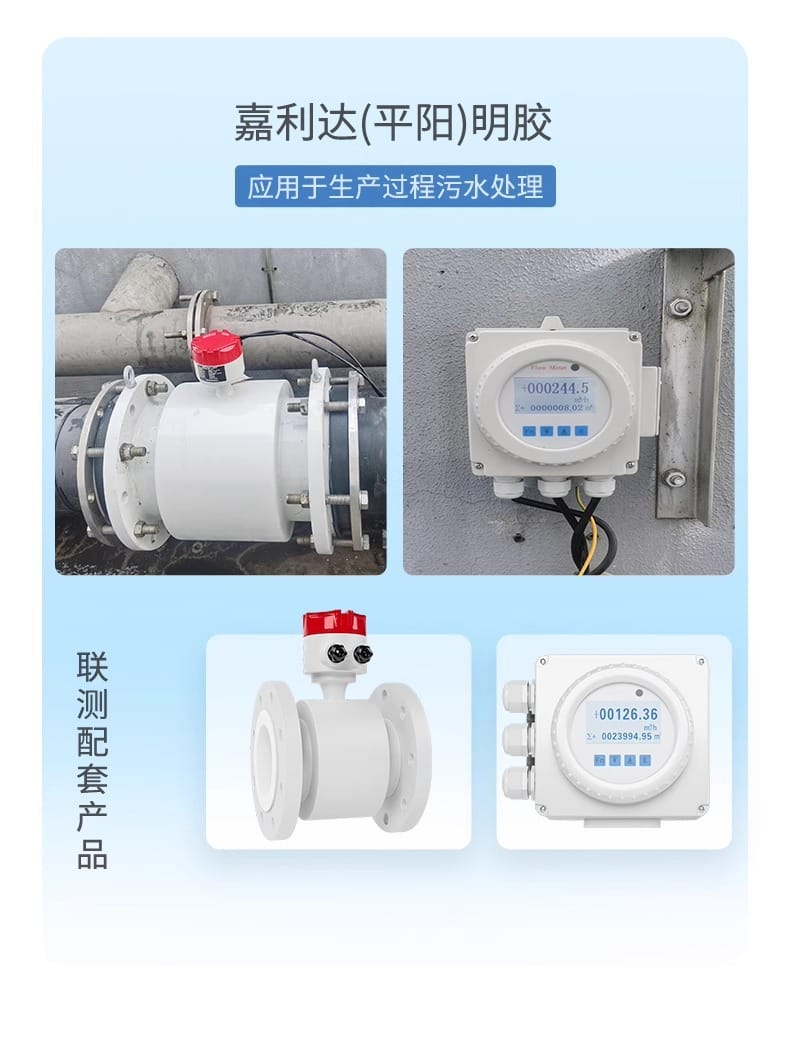

生物工程與明膠生產：嘉利達（平陽）明膠污水處理過程精準監控。

安裝條件

流體條件：適用于滿管流動的導電液體（電導率＞30 μS/cm），禁止用于氣體、蒸汽、油類及低電導率非水溶液；
直管段要求：上游≥5D，下游≥2D（D為管道內徑），避免泵、閥門、彎頭等擾流件緊鄰安裝；
安裝方位：傳感器宜垂直或水平安裝（水平時電極軸線須水平），避免氣泡積聚于測量管頂部；
接地要求：必須單獨可靠接地（接地電阻＜10 Ω），嚴禁與電機、變頻器共地；
環境要求：傳感器避免陽光直射、強振動及磁場干擾源（如大功率變壓器、變頻柜）；轉換器應安裝在干燥、通風、便于操作的位置；
電纜敷設：標配優質加厚屏蔽纜線（≥5 m標準長度），長距離需加裝信號中繼或選用專用低噪電纜。

注意事項

?? 嚴禁空管運行：傳感器內壁無液體覆蓋時通電可能導致電極極化失效或襯里損傷；
?? 定期維護校準：建議每6–12個月進行現場零點校驗，每2年返廠實施標準表復標；
?? 襯里與電極匹配：強酸堿、含顆粒/纖維介質須嚴格按工況選配襯里（如PFA耐高溫強酸）和電極（如鉭電極防氯離子腐蝕）；
?? 避免機械沖擊：安裝/拆卸時禁用硬物敲擊傳感器本體，法蘭螺栓須對角均勻緊固；
?? 防爆與衛生場景：涉及易燃易爆環境須選配本安型（Ex ia IIC T6）版本；食品醫藥行業必須選用符合3A/ISO 20347標準的衛生型結構及表面粗糙度Ra≤0.8 μm處理；
?? 數據安全與遠程管理：啟用RS485通訊前需確認Modbus地址與波特率設置一致，推薦接入聯測云平臺實現遠程診斷與預測性維護。

? 聯測服務承諾：18年專注過程自動化，45000㎡智能生產基地，30萬套/年傳感設備產能，全國30大辦事處+24小時技術響應，免費開票、全國包郵、線下專業選型指導——700,000+客戶共同選擇的值得信賴的國產高端流量儀表品牌。
