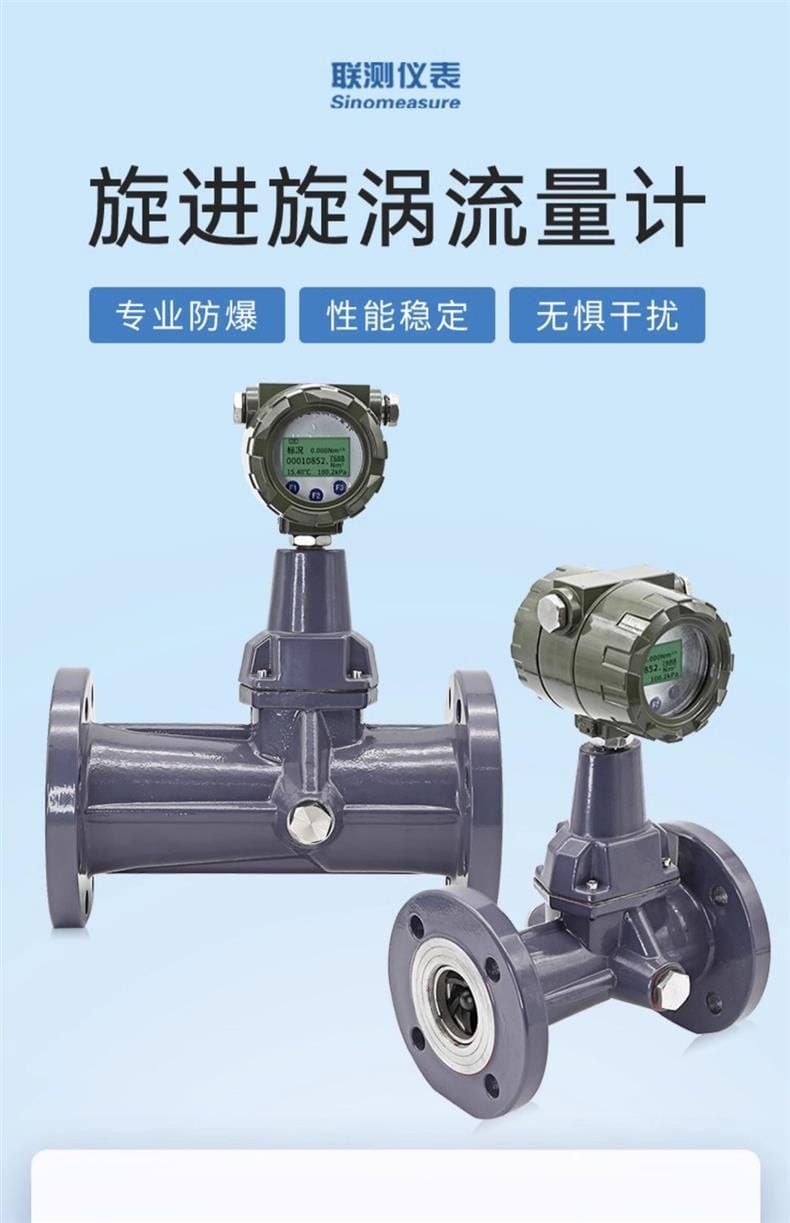

聯測防腐防爆天然氣煤氣沼氣工業氣體旋渦計量表（旋進旋渦流量計）

核心特點

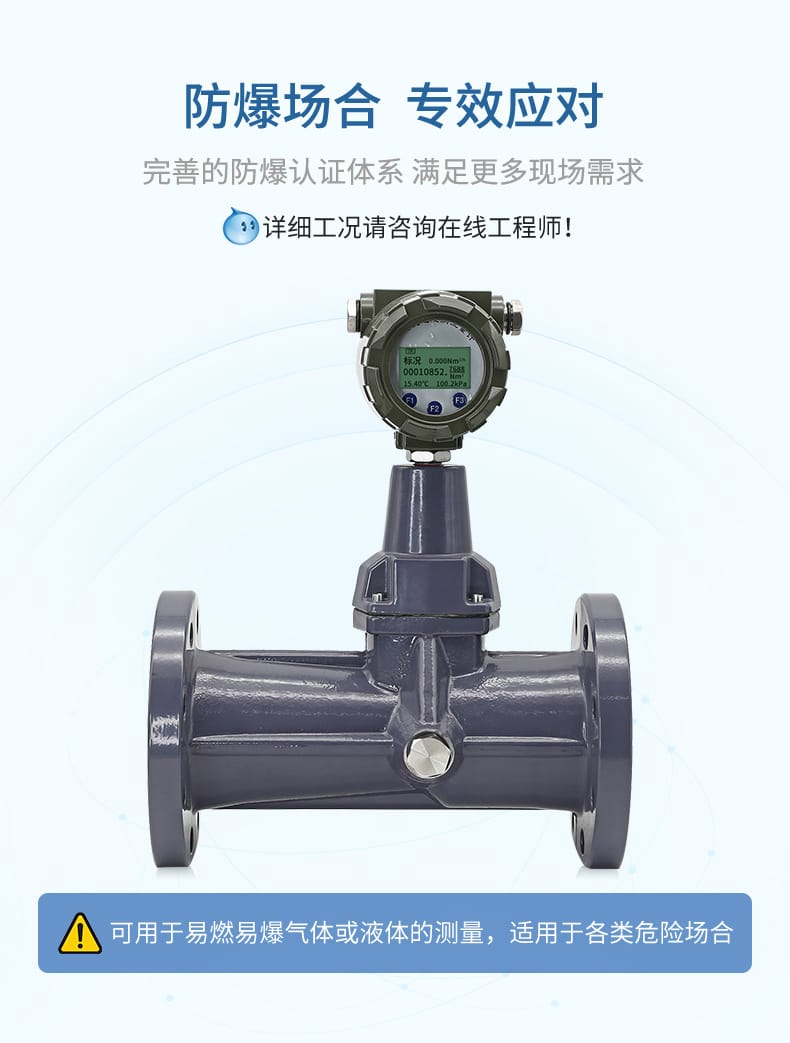

本質安全型防爆設計：具備完善防爆認證體系（Ex d IIB T4 Gb / Ex ia IIC T4 Ga），專用于易燃易爆氣體（如天然氣、煤氣、沼氣、氫氣等）及危險工況；
高耐腐蝕性：主體材質標配國標304不銹鋼，可選配更高耐蝕等級，適應化工、供氣、供熱等強腐蝕環境；

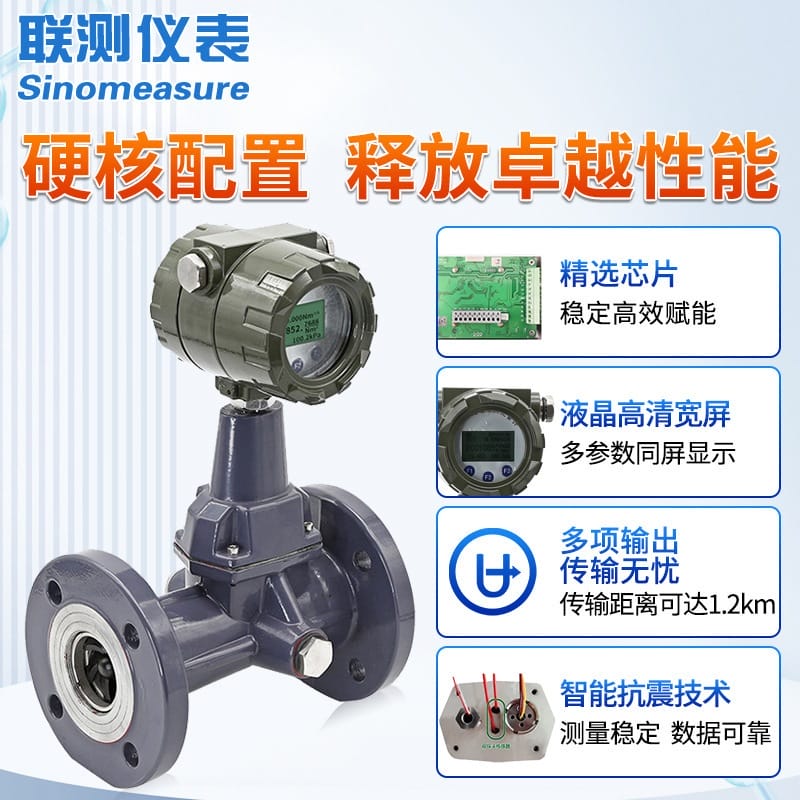

卓越抗震穩定性：內置先進智能抗震技術 + 雙探頭傳感器結構，有效抑制管道振動干擾，保障長期運行數據穩定；

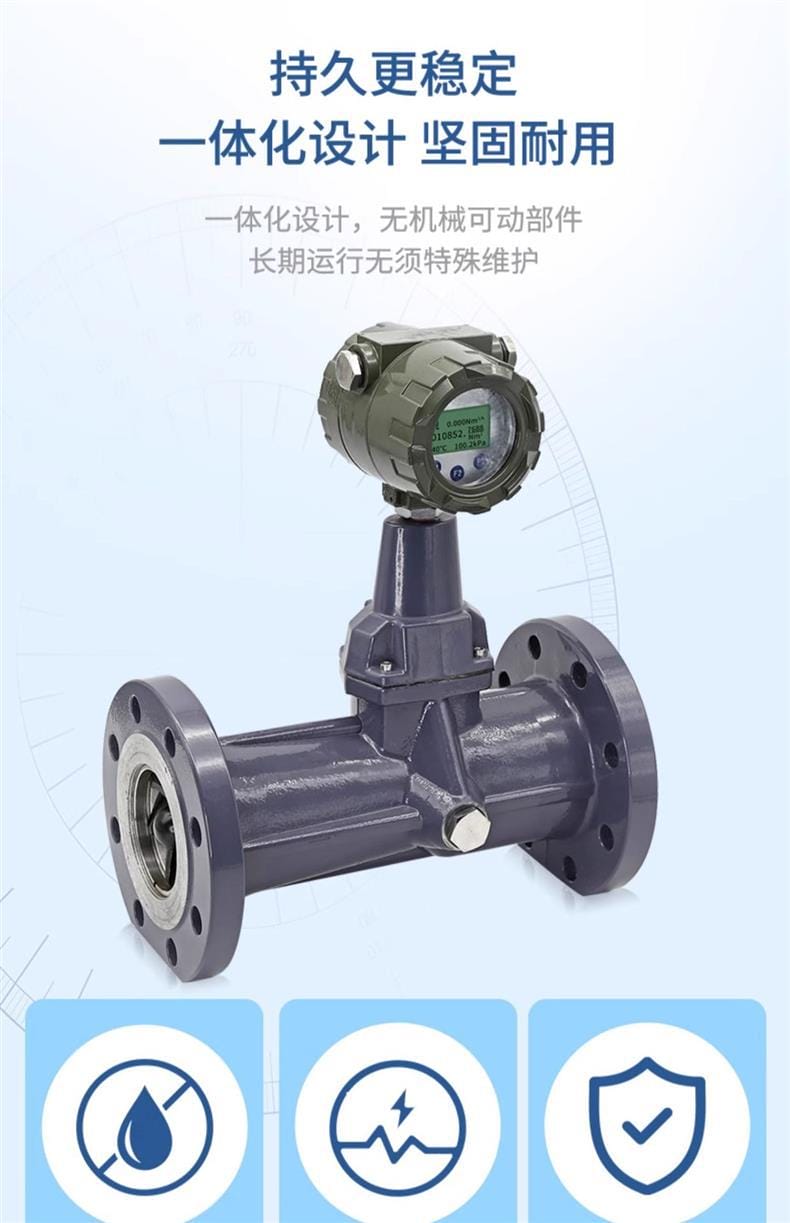

一體化無機械可動部件設計：免維護、長壽命、高可靠性，適用于連續工業運行場景；

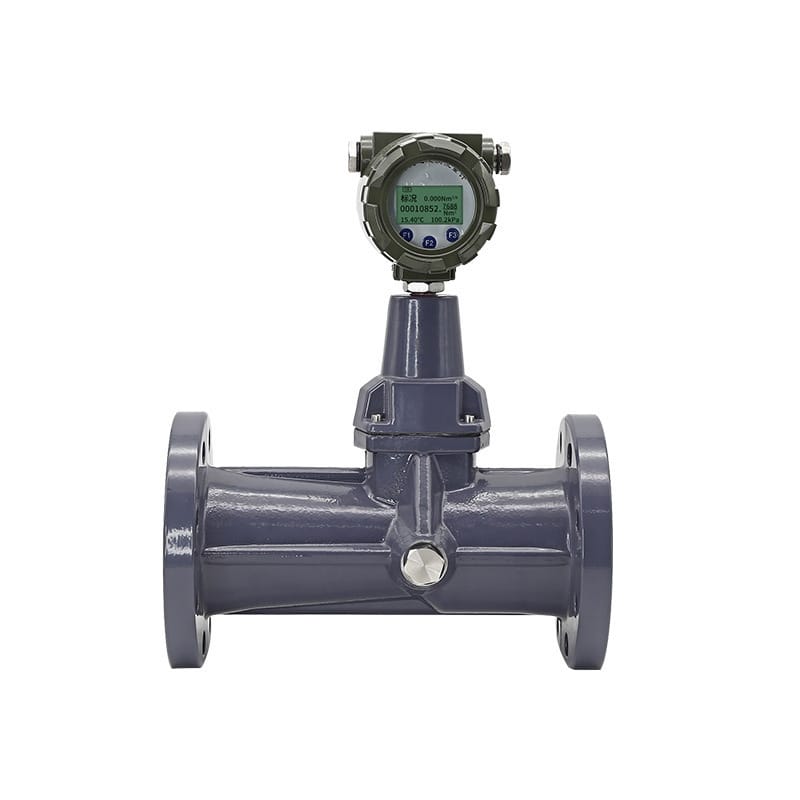

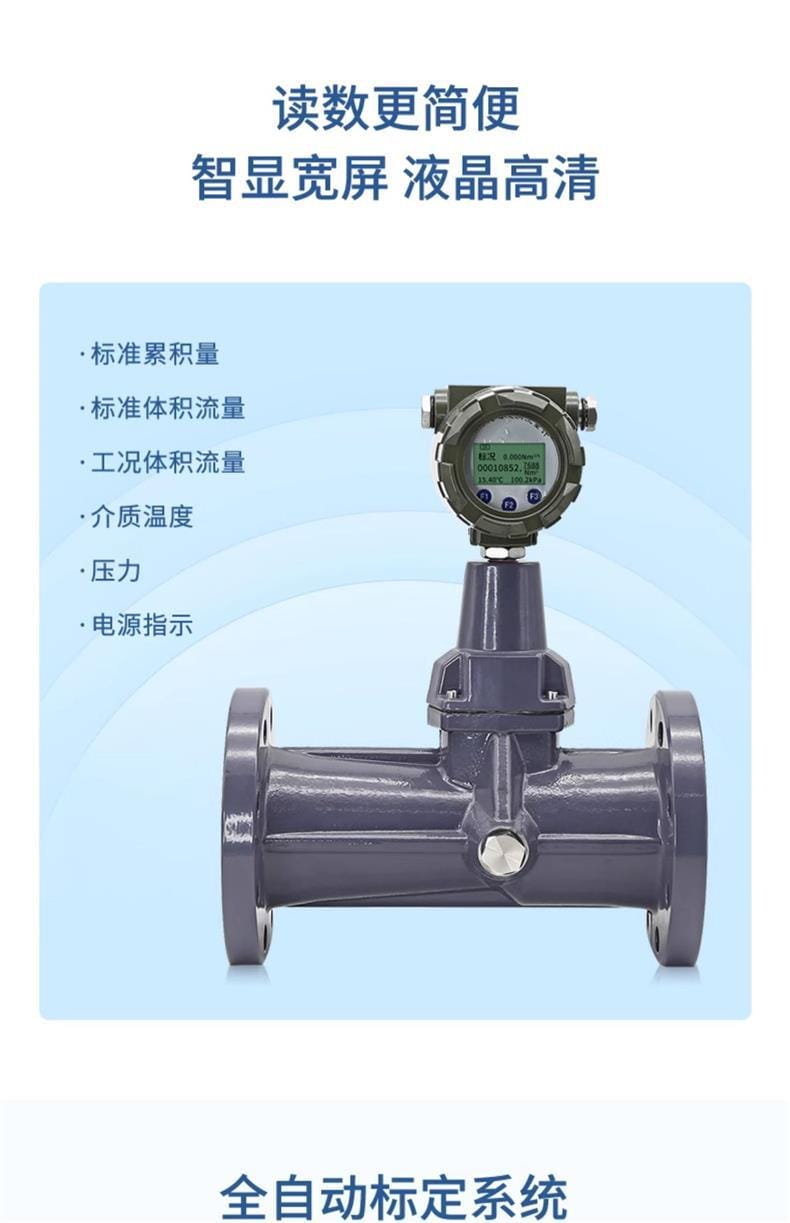

智能顯示與遠程監控：寬屏高清液晶顯示（標準累積量、工況/標況瞬時與累積流量、介質溫度、壓力、電源狀態等），支持RS485通訊與4–20mA模擬輸出，無縫對接儀表云平臺，實現手機APP遠程實時監測；

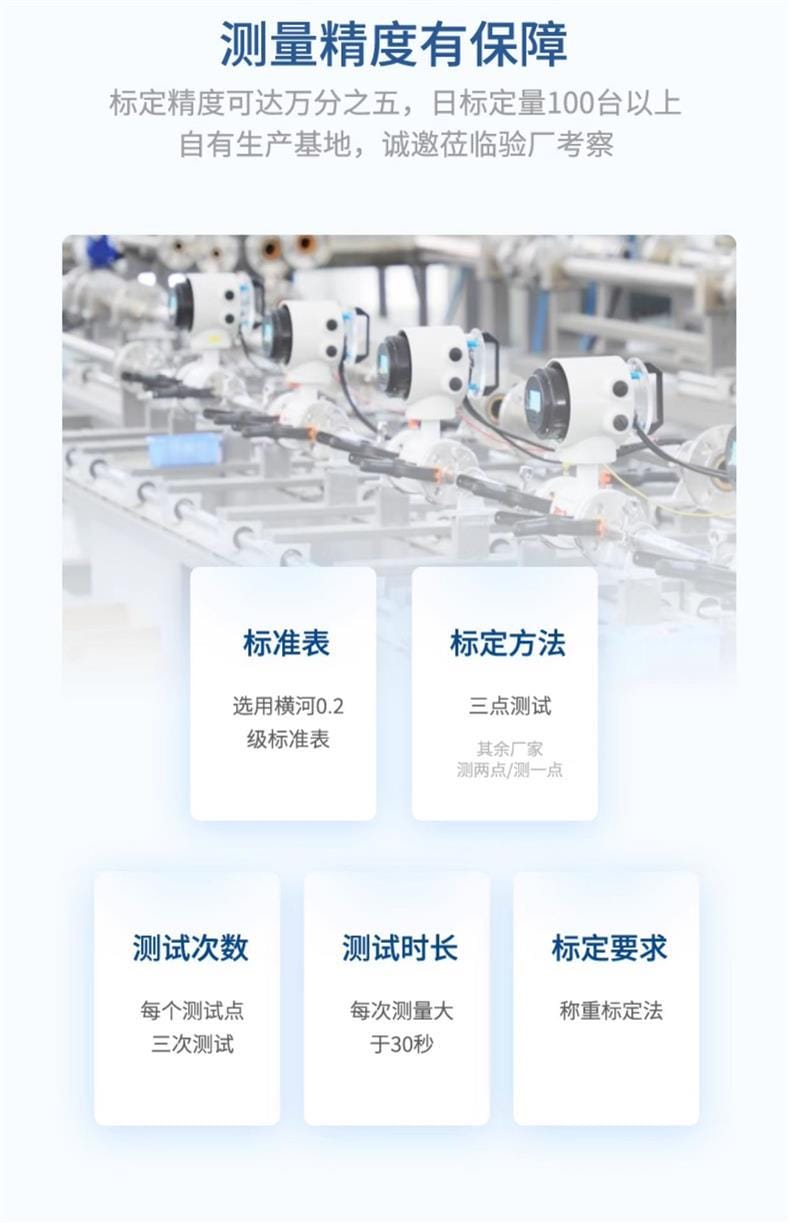

全自動高精度標定：采用橫河0.2級標準表+三點稱重法標定，單臺標定時間≥30秒，日標定量超100臺，標定精度達±0.05%（萬分之五），遠高于行業常規兩點/單點測試；

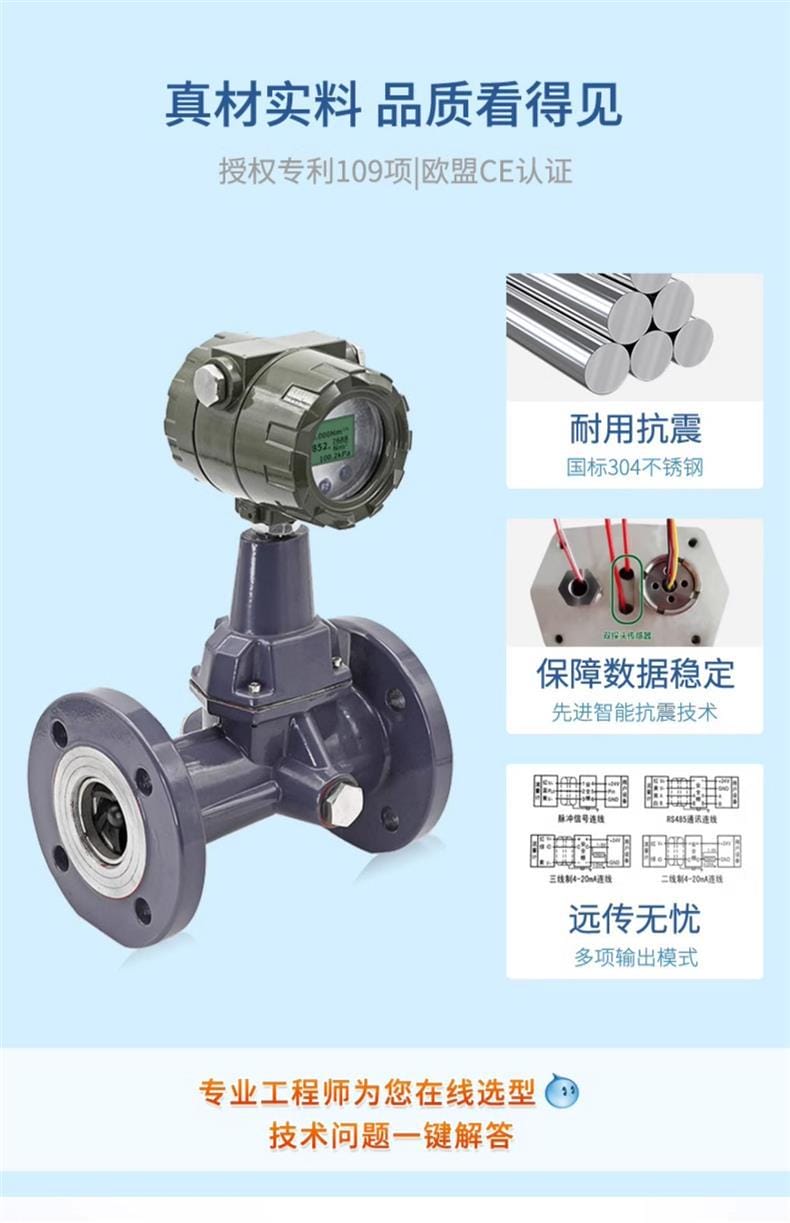

真材實料，專利護航：擁有授權專利109項，通過歐盟CE、中國計量器具型式批準（CPA）、ISO 9001、SGS深度驗廠等多重權威認證。

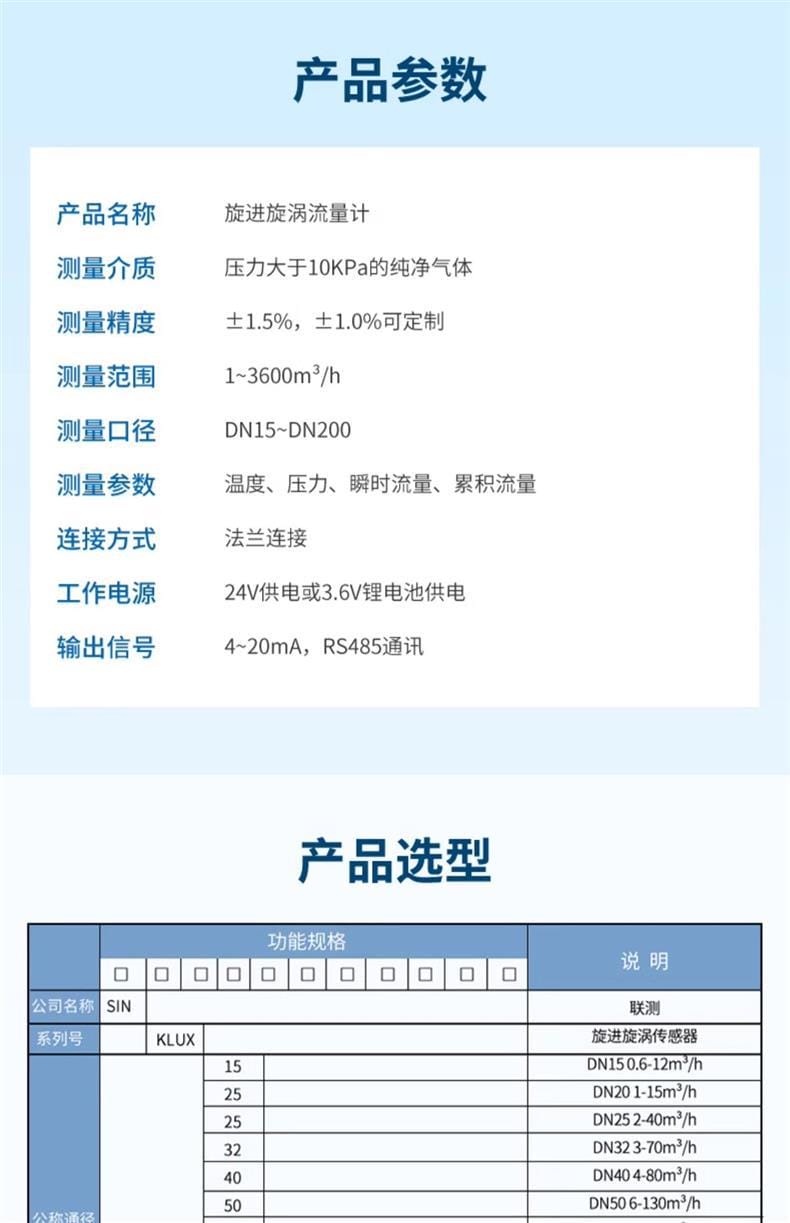

項目	參數
測量介質	壓力 ≥10 kPa 的純凈氣體（天然氣、煤氣、沼氣、工業工藝氣體等）
測量精度	±1.5%（標配），±1.0%可定制
測量范圍	1～3600 m3/h

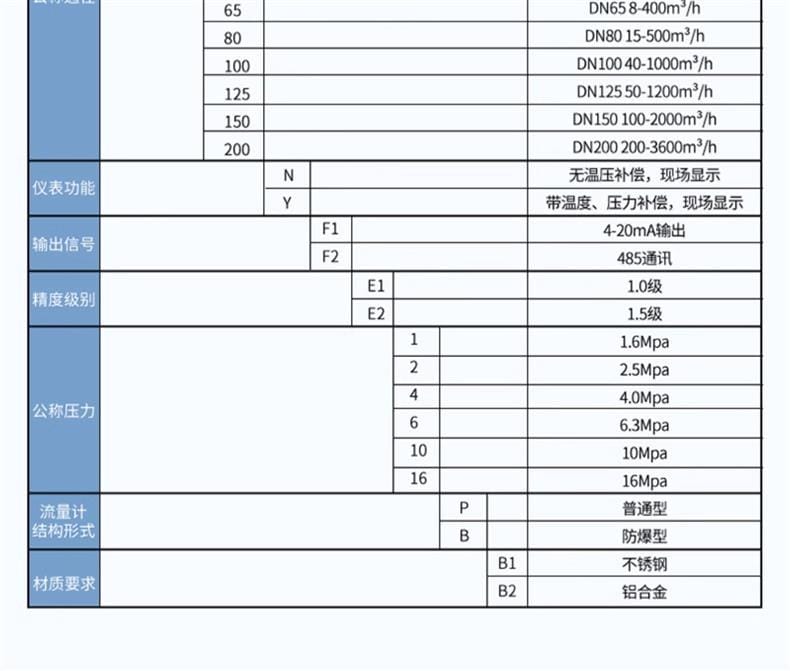

公稱通徑（DN）	DN15～DN200
連接方式	法蘭連接
工作電源	24 V DC（外供電）或 3.6 V 鋰電池（本安型，長效續航）
輸出信號	三線制/二線制 4–20 mA、RS485 Modbus RTU通訊
補償功能	可選配溫度+壓力雙補償（帶溫壓傳感器），自動換算至標準狀態（0℃, 100.2 kPa 或 15.4℃, 100.2 kPa）
標況定義示例	0.000 Nm3（0℃, 100.2 kPa）或 0.000 Nm3（15.4℃, 100.2 kPa）
防護等級	IP65（整機），IP68（可選傳感器探頭）
防爆標志	Ex d IIB T4 Gb / Ex ia IIC T4 Ga（按配置）
公稱壓力（PN）	1.6 / 2.5 / 4.0 / 6.3 / 10.0 / 16.0 MPa 可選
材質選項	主體：304不銹鋼（B1）、鋁合金（B2）

直管段要求：上游 ≥10 DN，下游 ≥5 DN（建議加裝整流器以提升抗擾能力）；
安裝方向：優先水平安裝，亦可垂直安裝（介質自下而上流動）；
環境溫度：–20℃ ～ +60℃（鋰電池型需≥–10℃）；
環境濕度：≤95% RH（無凝露）；
電磁兼容：遠離強電磁干擾源（如變頻器、大功率電機），信號線須使用屏蔽電纜并單端接地；
管道應力：避免法蘭受額外應力，安裝后須進行同心度校準；
防爆施工：防爆型產品須由持證人員按GB 50257《電氣裝置安裝工程爆炸和火災危險環境電氣裝置施工及驗收規范》敷設本安/隔爆線路，并確保接地電阻＜4 Ω。

介質潔凈度要求高：嚴禁含大量液滴、粉塵、焦油或粘稠雜質的氣體直接流經，建議前置高效過濾器（精度≤5 μm）及氣液分離裝置；
禁止超壓/超溫使用：實際工況不得超過所選型號標稱公稱壓力與溫度上限，否則將導致傳感器永久性損壞或防爆失效；
鋰電池更換周期：典型工況下使用壽命約3～5年，低功耗模式下可達8年，更換須由授權工程師執行并重新密閉檢測；
溫壓補償啟用前提：僅當儀表配置溫壓傳感器且參數正確設定后方可啟用，否則標況換算結果失準；
定期核查與溯源：建議每12個月返廠或委托第三方機構進行現場比對或離線標定，確保計量準確性持續符合JJG 1029《旋進旋渦流量計檢定規程》；
禁用場景提示：不適用于高濕飽和蒸汽、脈動流顯著（如往復式壓縮機出口）、或雷諾數＜4×10?的低流速工況；

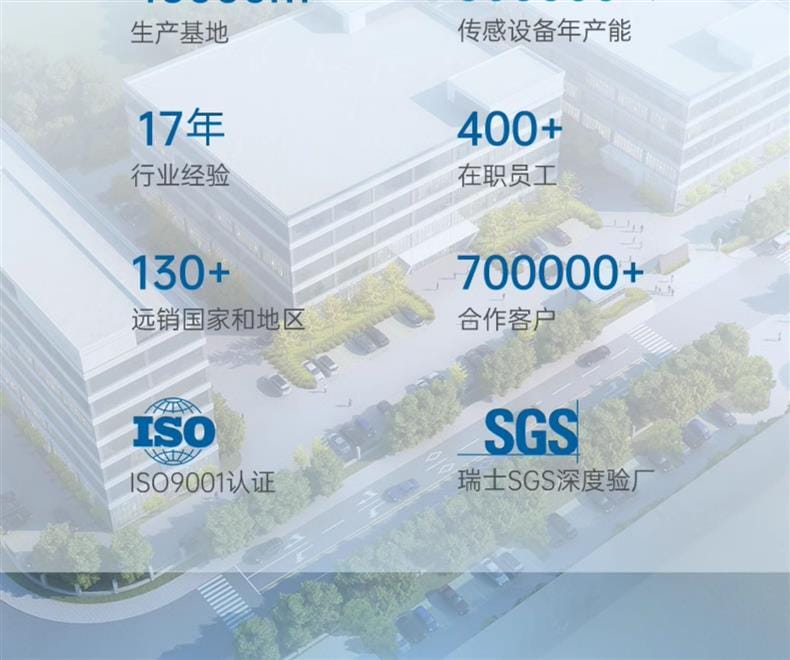

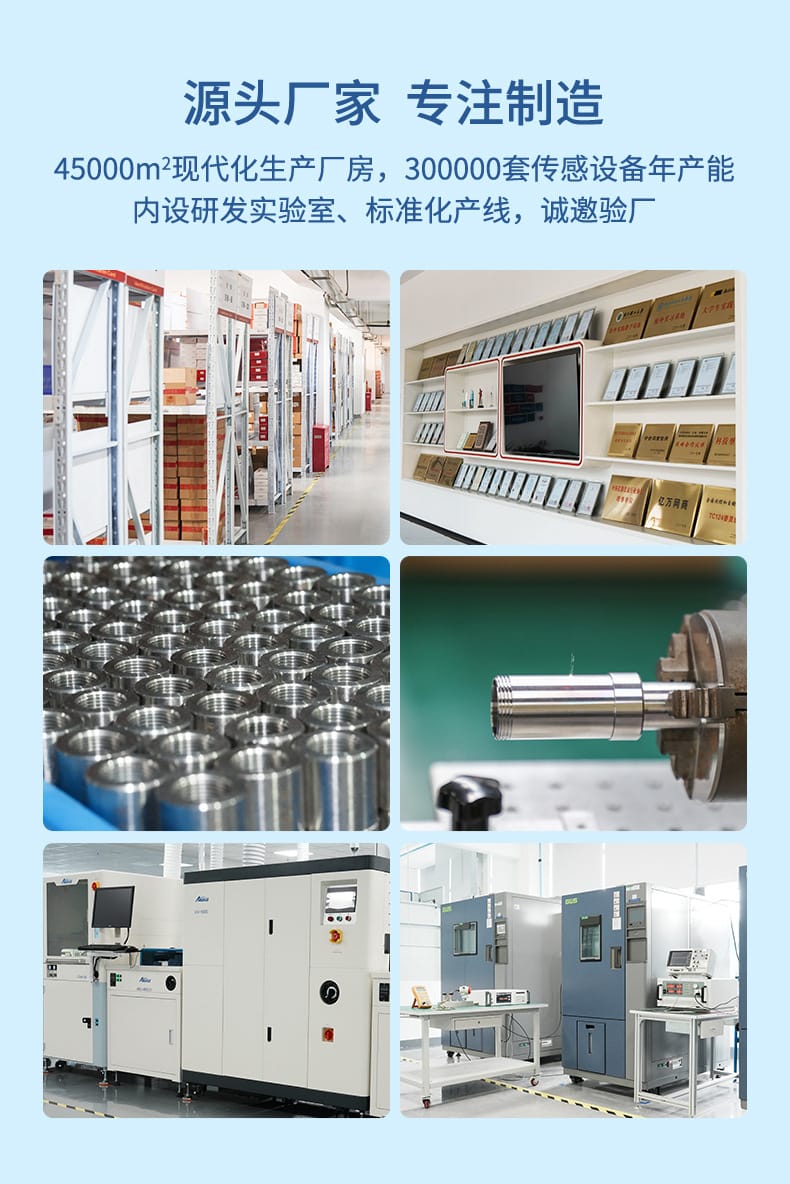

售后服務響應：全國30大辦事處覆蓋，提供24小時在線選型支持、48小時內現場技術服務、免費開票及全國包郵，源頭廠家直供，支持驗廠考察（45,000 m2現代化廠房，年產能30萬套傳感設備）。
