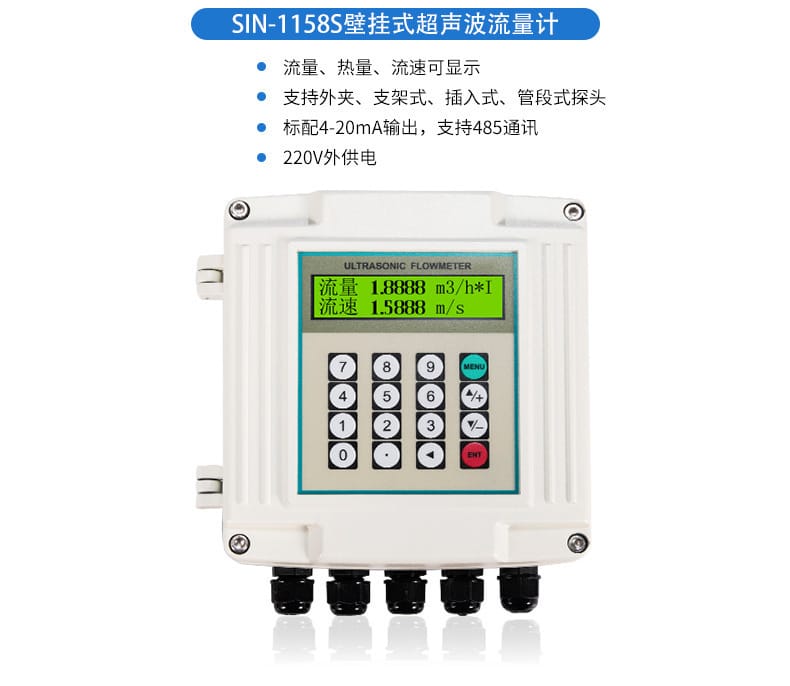

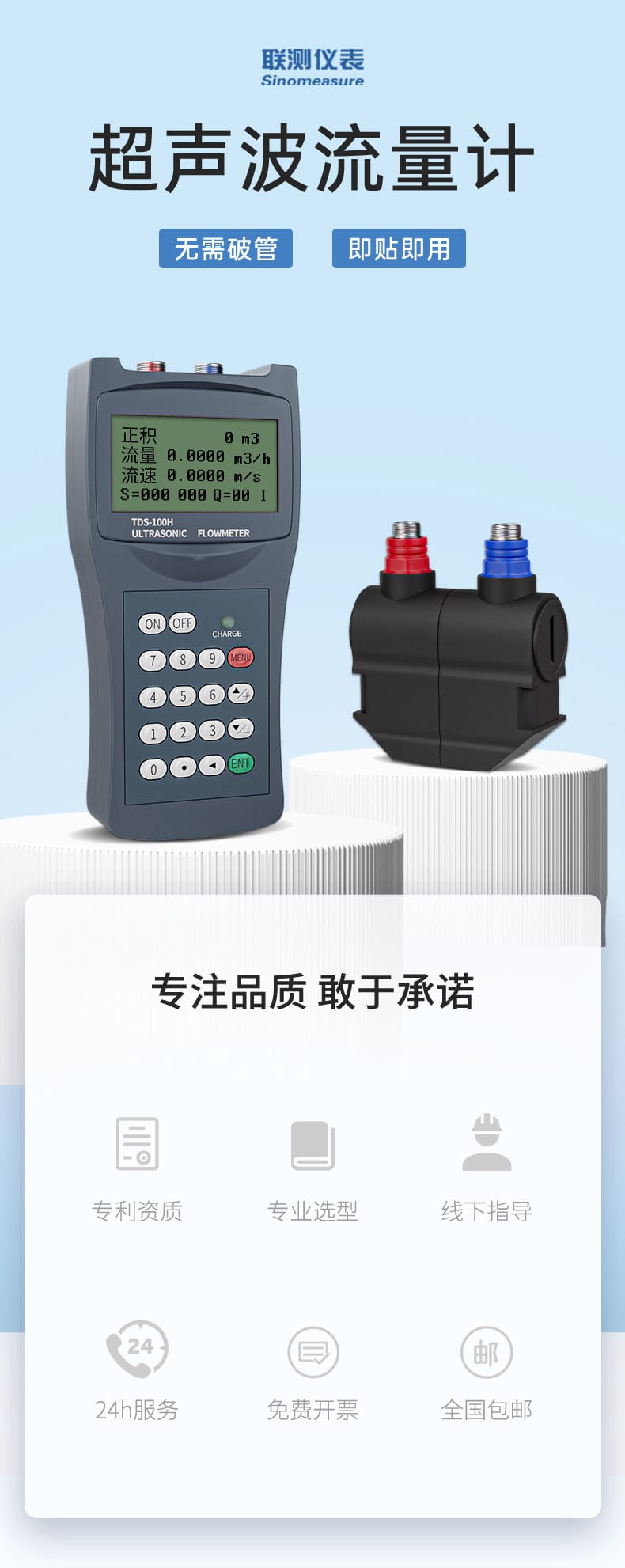

聯測手持壁掛超聲波流量計產品詳解
核心特點
- 非侵入式測量：采用外夾式/外貼式傳感器，無需破管、斷流，安裝便捷，無壓力損失，實現“即貼即用”。

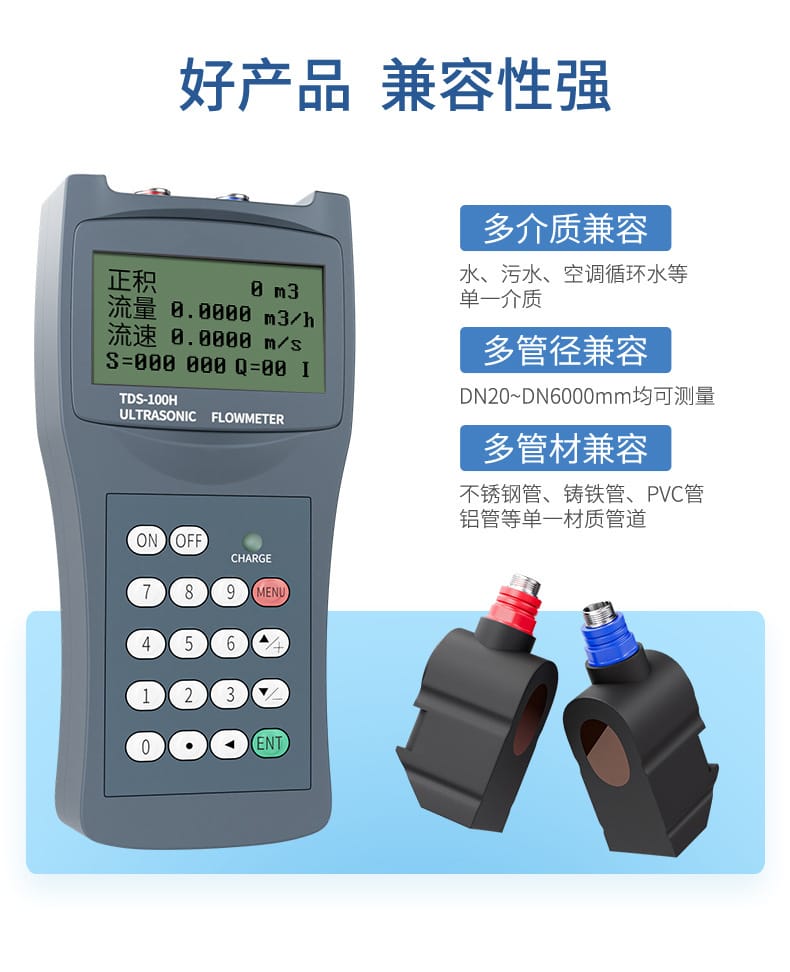

- 廣泛兼容性：

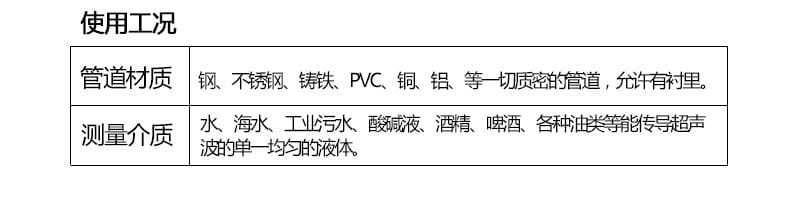

- 介質兼容：適用于自來水、污水、空調循環水、海水、酸堿液、酒精、啤酒及各種油類等能傳導超聲波的均勻液體。

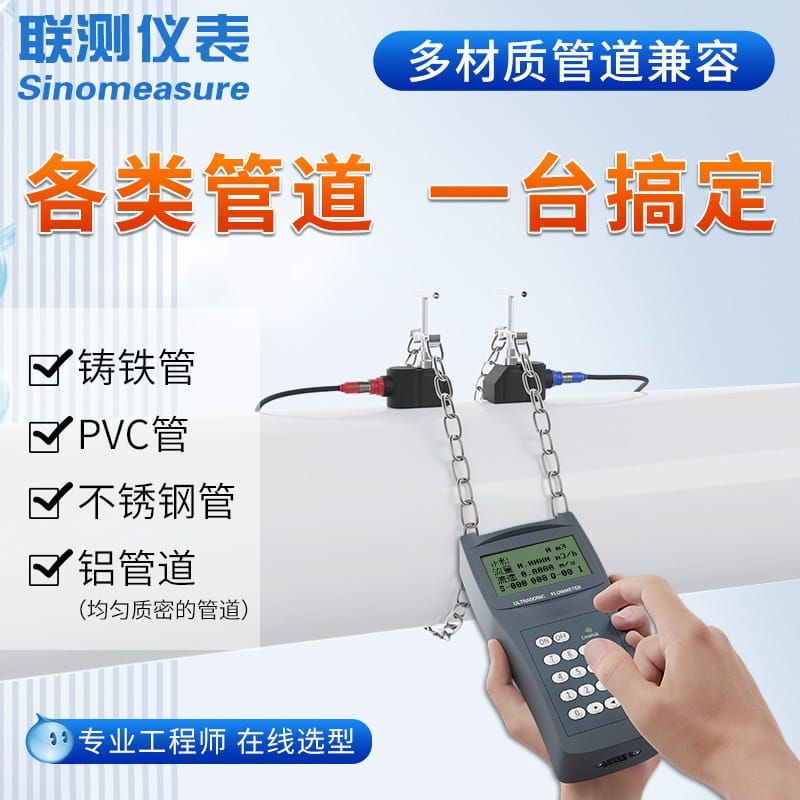

- 管材兼容：支持鋼、不銹鋼、鑄鐵、PVC、銅、鋁等一切質密管道，允許有襯里。
- 管徑兼容：測量范圍寬廣，覆蓋DN20mm至DN6000mm。

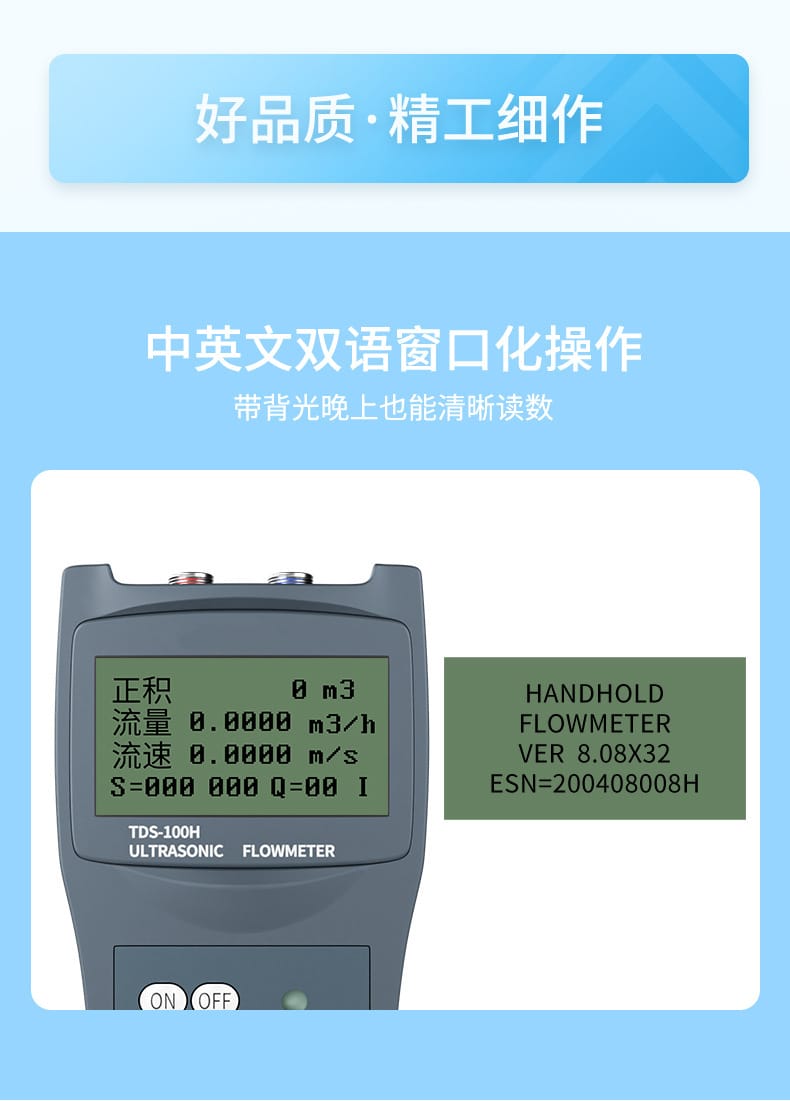

- 智能操作體驗：配備中英文雙語窗口化操作界面，帶背光顯示，夜間讀數清晰；具備安全性設置鎖定功能，防止誤操作。

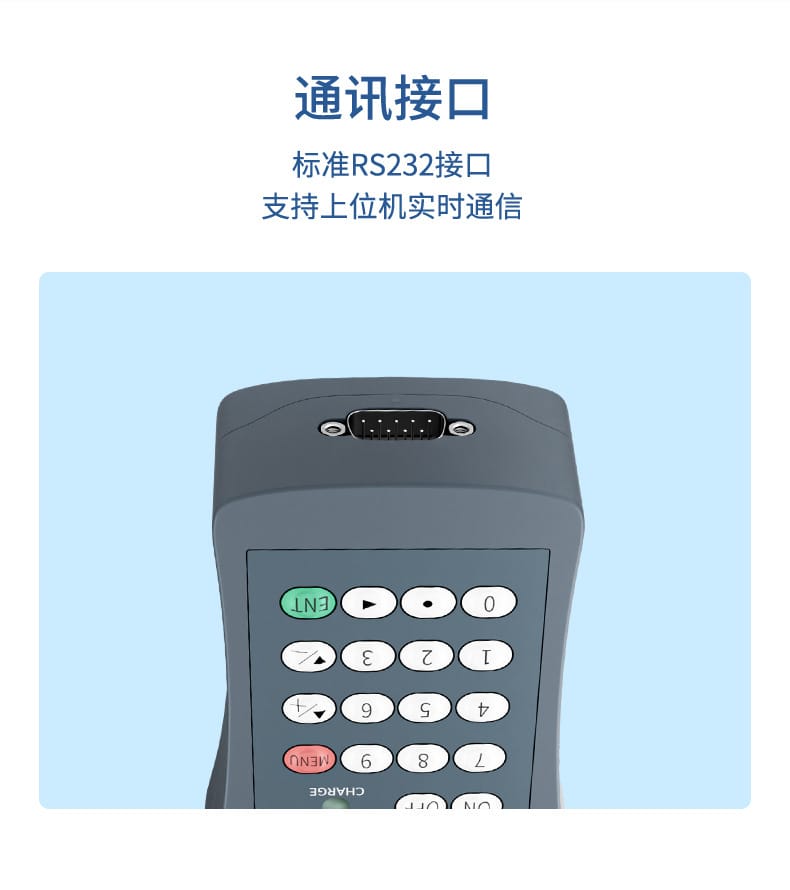

- 數據管理與通訊：內置數據記錄儀可存儲2000行數據；標配RS-232通訊接口，支持上位機實時通信，波特率75-57600可調。

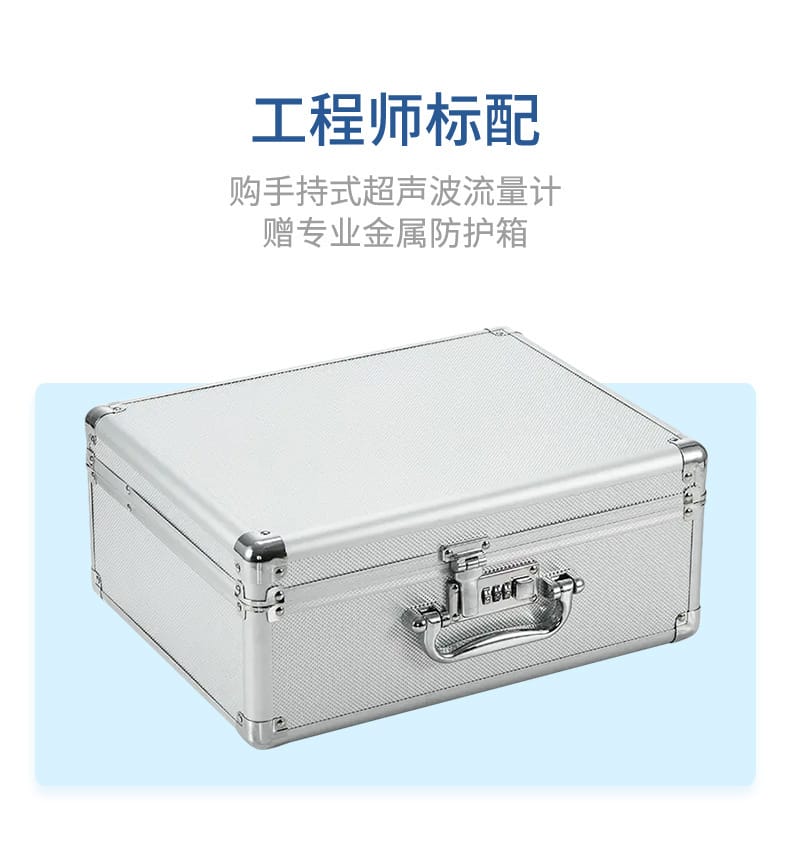

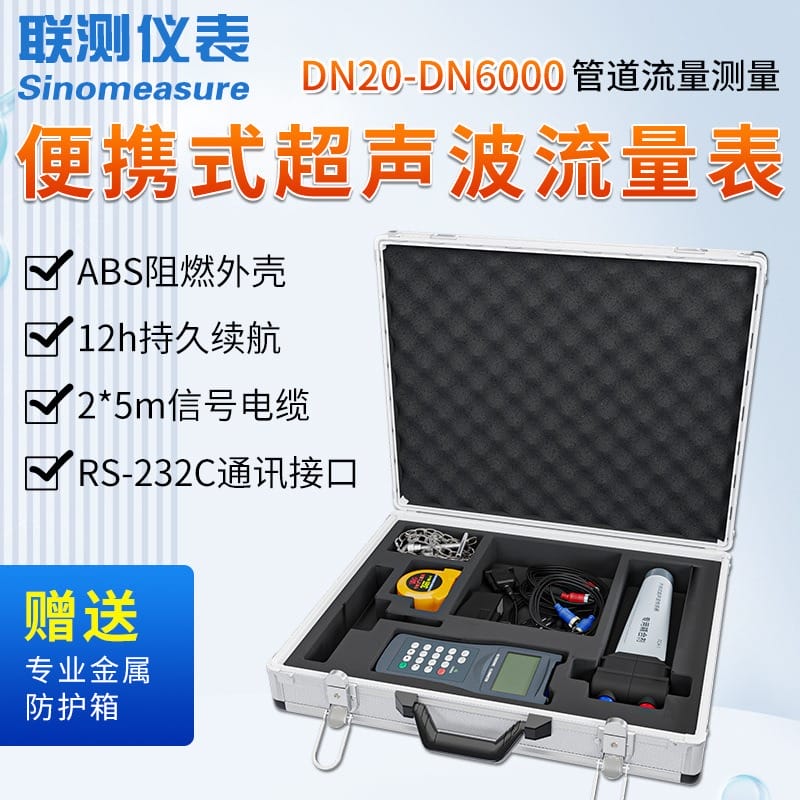

- 便攜與續航：手持式設計，贈送專業金屬防護箱；內置Ni-H電池，充滿電可連續工作12小時，支持100V-240V AC寬電壓適配器。
- 品牌實力保障：17年行業經驗，ISO9001認證，SGS深度驗廠，擁有多項專利技術，提供24小時售后服務。

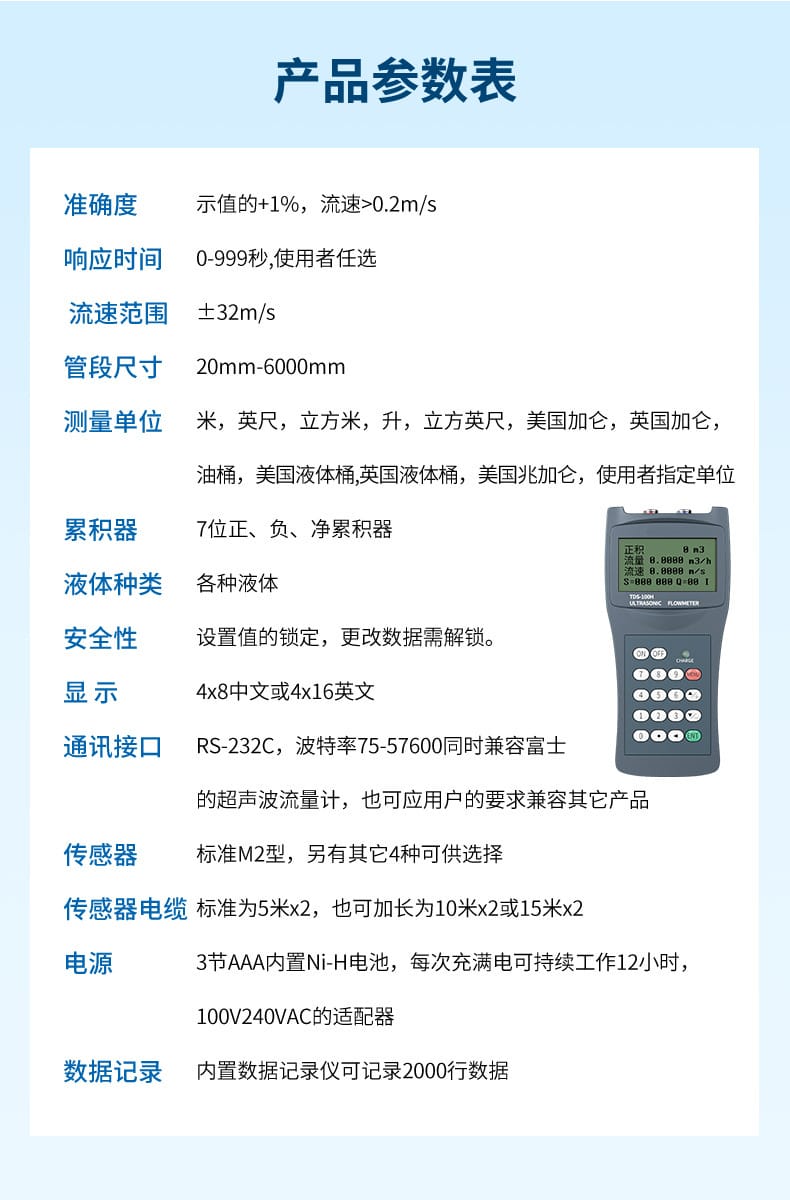

技術參數
| 項目 |
參數詳情 |
| 型號 |
TDS-100H |
| 準確度 |
示值的±1.0%（流速>0.2m/s） |
| 流速范圍 |
0 ~ ±32m/s |
| 管段尺寸 |
20mm ~ 6000mm |
| 響應時間 |
0-999秒（用戶可選） |
| 測量單位 |
米、英尺、立方米、升、加侖（美/英）、油桶等用戶指定單位 |
| 累積器 |
7位正、負、凈累積器 |

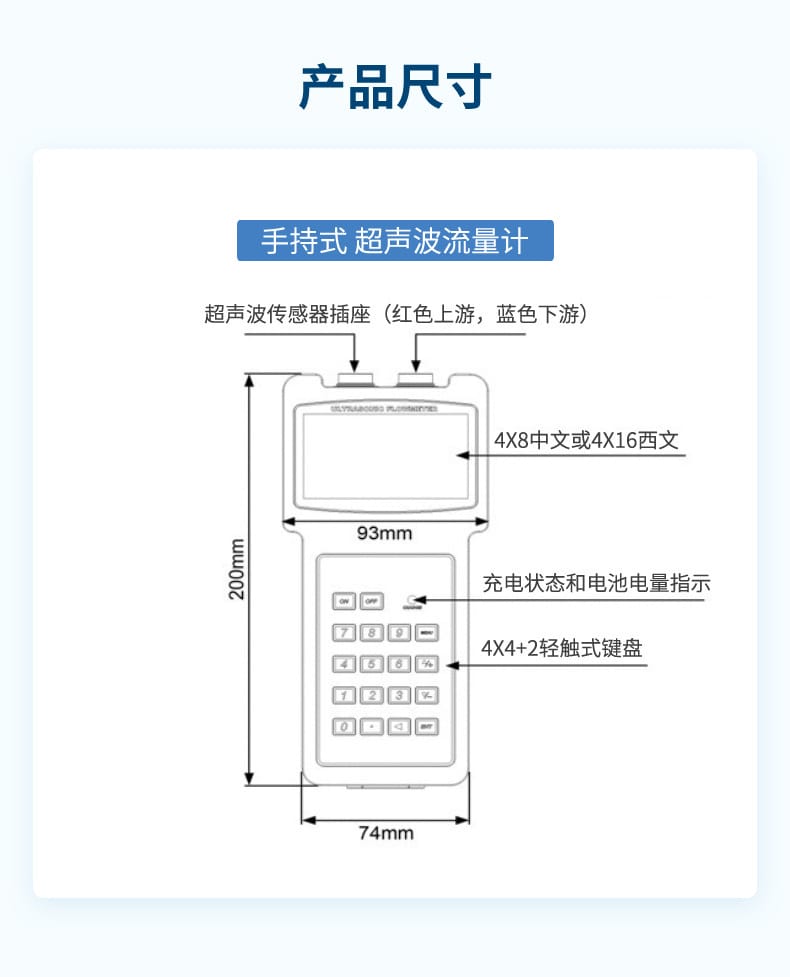

| 顯示 |
4x8中文或4x16英文，帶背光 |
| 通訊接口 |
RS-232C，兼容富士超聲波流量計協議 |
| 傳感器類型 |

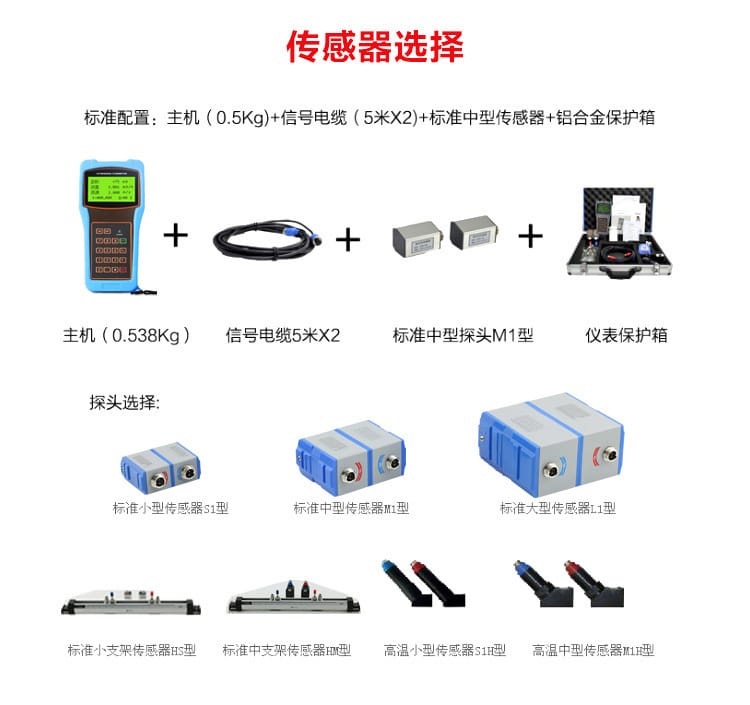

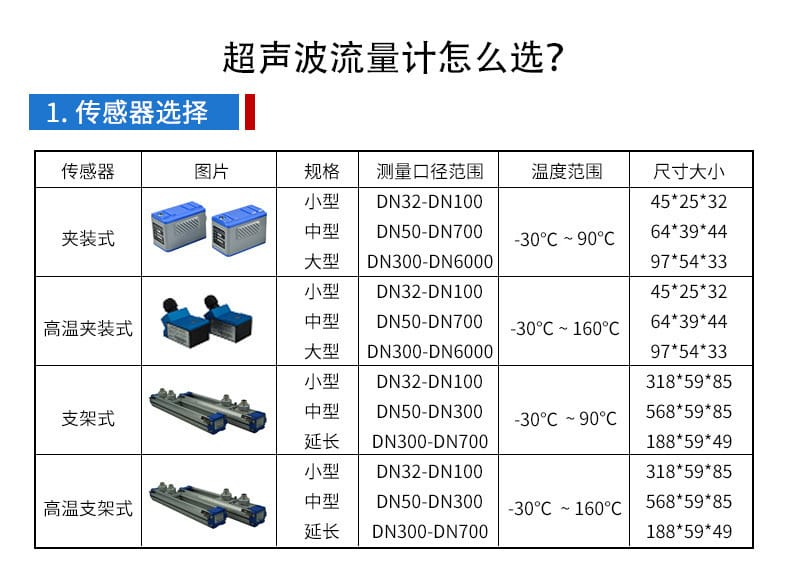

標準M2型（可選小型S1、大型L1、高溫型等） |
| 傳感器電纜 |
標準5米×2，可選10米×2或15米×2 |
| 電源 |
3節AAA內置Ni-H電池（續航12小時）/ 100V-240V AC適配器 |
| 數據記錄 |
內置記錄儀，可存儲2000行數據 |
應用行業
該產品廣泛應用于過程自動化控制領域，具體涵蓋：

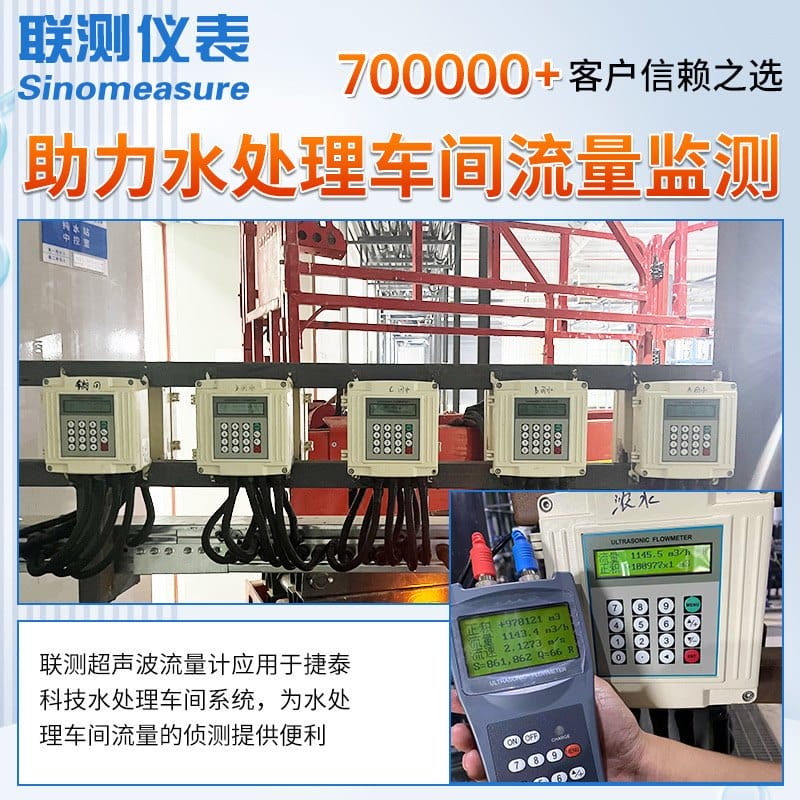

- 水務與環保：自來水供水監測、污水處理、水資源管理。
- 暖通空調：中央空調循環水系統、供熱管網流量監測。
- 工業制造：工業污水、化學酸堿液、冷卻循環水測量。
- 食品飲料：啤酒、酒精、食用油及其他液態食品生產計量。
- 石油化工：原油、成品油及化工液體的貿易結算與過程控制。

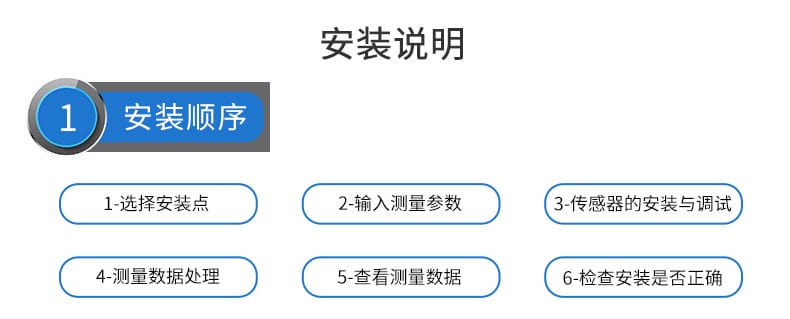

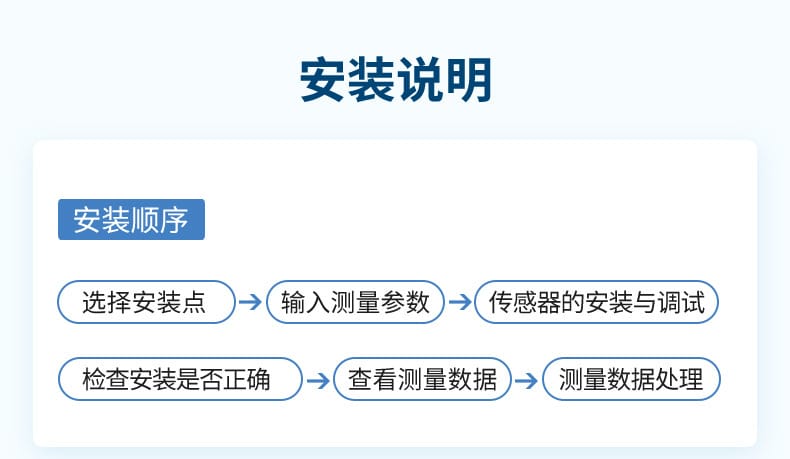

安裝條件

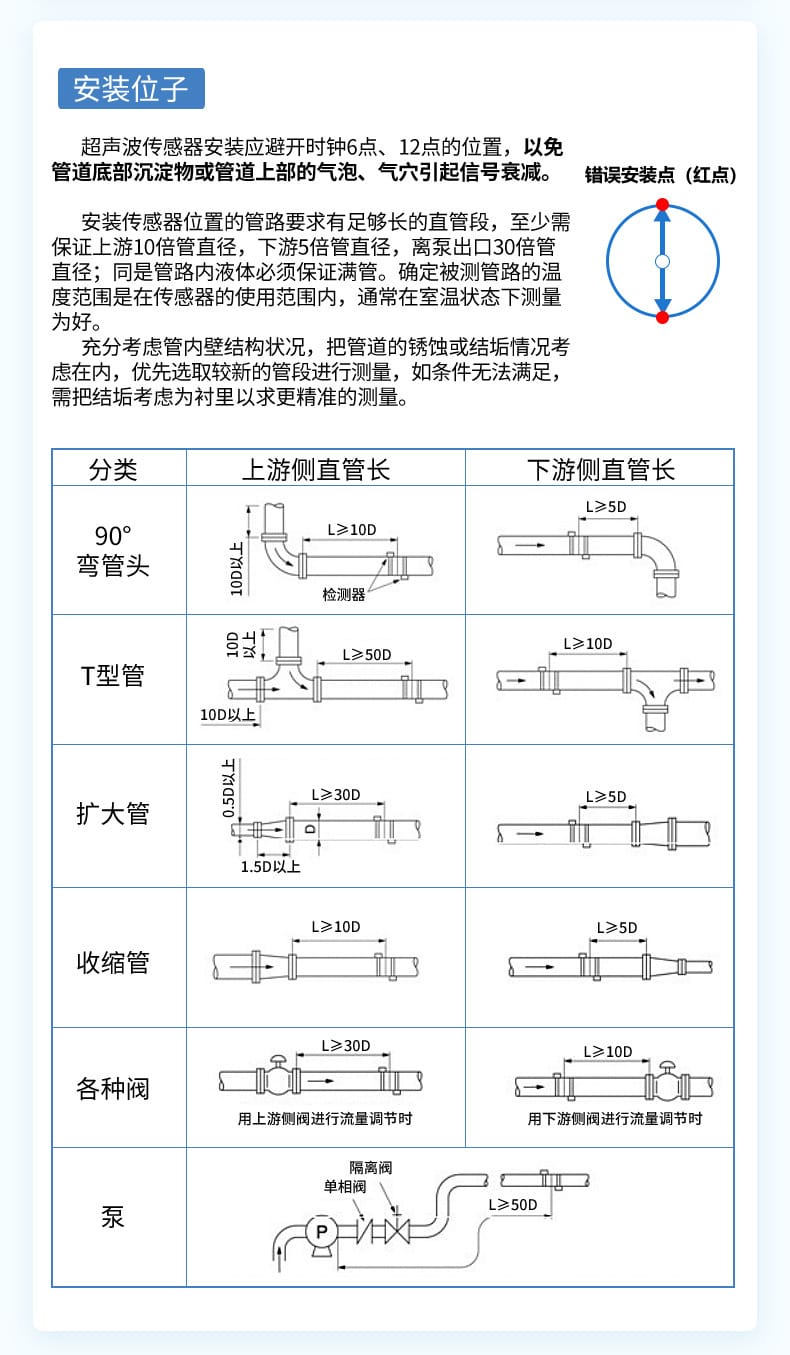

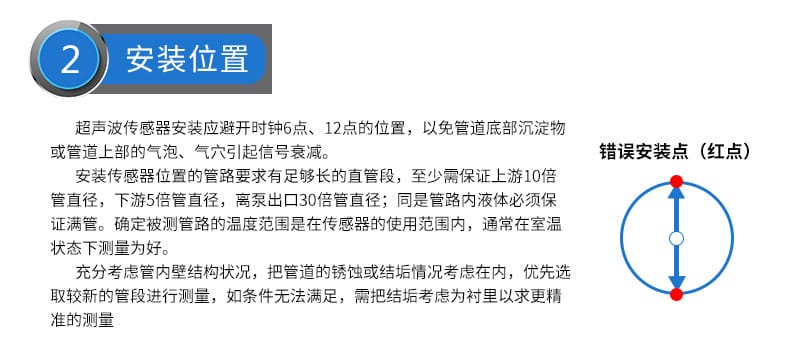

1. 安裝位置選擇
- 避開干擾區：傳感器安裝應避開管道頂部（12點方向，防氣泡）和底部（6點方向，防沉淀），建議安裝在管道側面。
- 直管段要求：安裝點需保證上游≥10D（D為管徑），下游≥5D，且離泵出口≥30D，以確保流體狀態穩定。
- 滿管測量：管路內液體必須保持滿管狀態，避免非滿管影響測量精度。
- 管道狀況：優先選擇較新或結垢較少的管段；若管道銹蝕嚴重，需將結垢視為襯里進行參數修正。

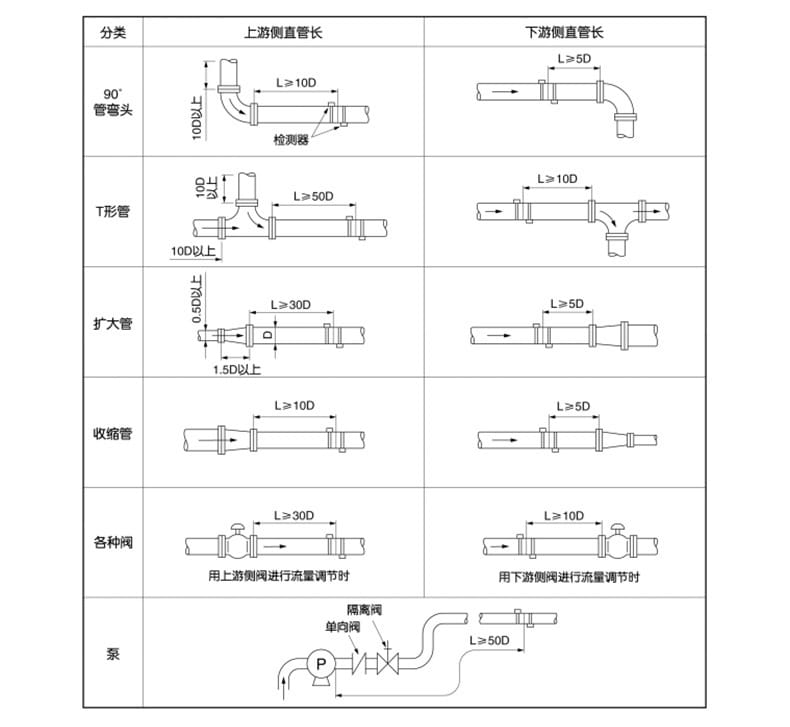

2. 直管段具體要求
| 阻流件類型 |
上游側直管長 |
下游側直管長 |
| 90°彎管 |
≥10D |
≥5D |
| T型管 |
≥50D |
≥10D |
| 擴大管 |
≥30D |
≥5D |
| 收縮管 |
≥10D |
≥5D |
| 各種閥 |
≥30D（上游調節時） |
≥10D（下游調節時） |
| 泵 |
≥50D |
≥50D |

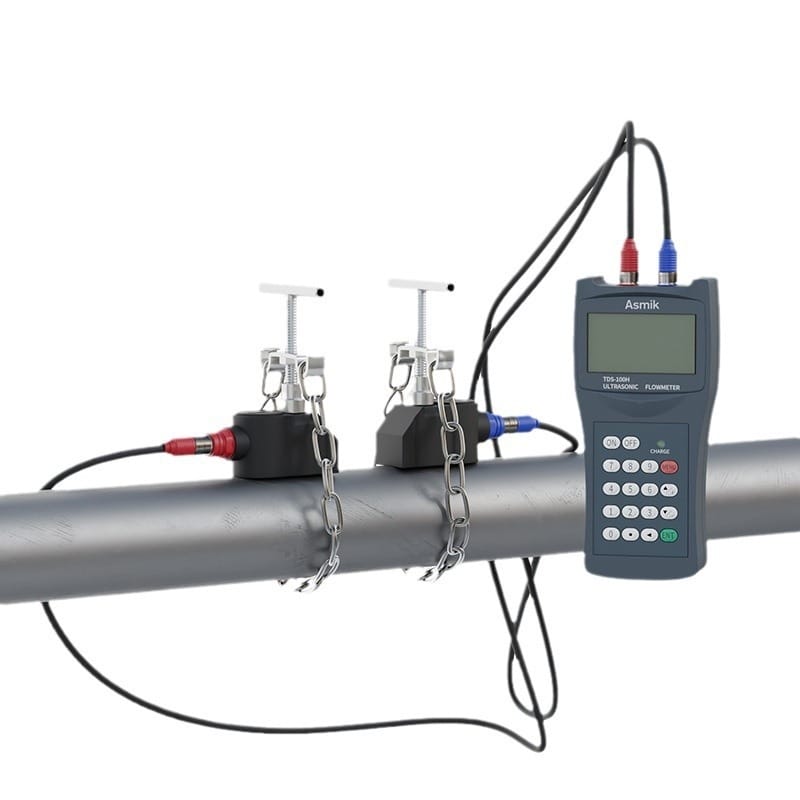

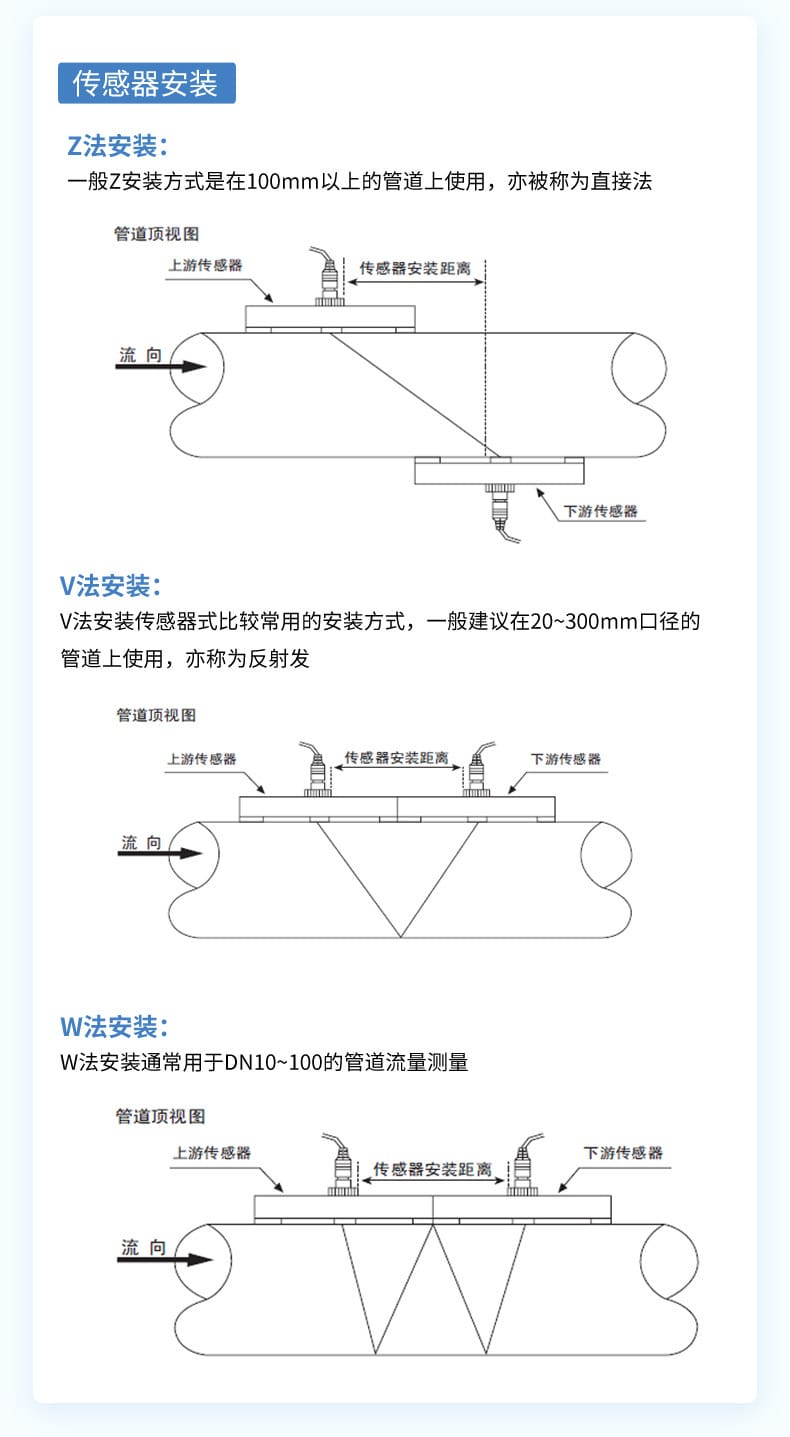

3. 傳感器安裝方式

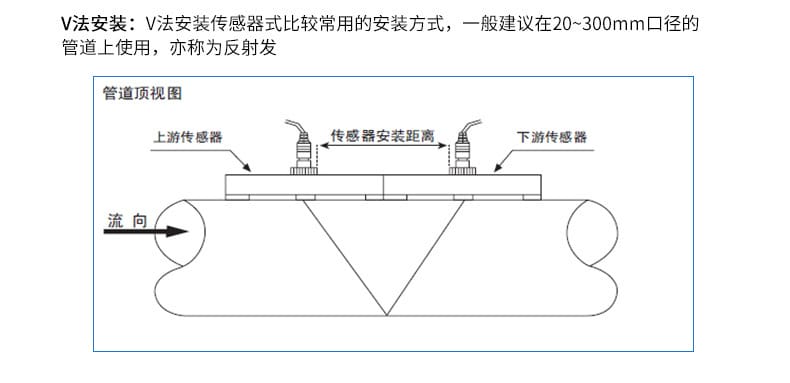

- V法（反射法）：適用于DN20~300mm管道，常用安裝方式。

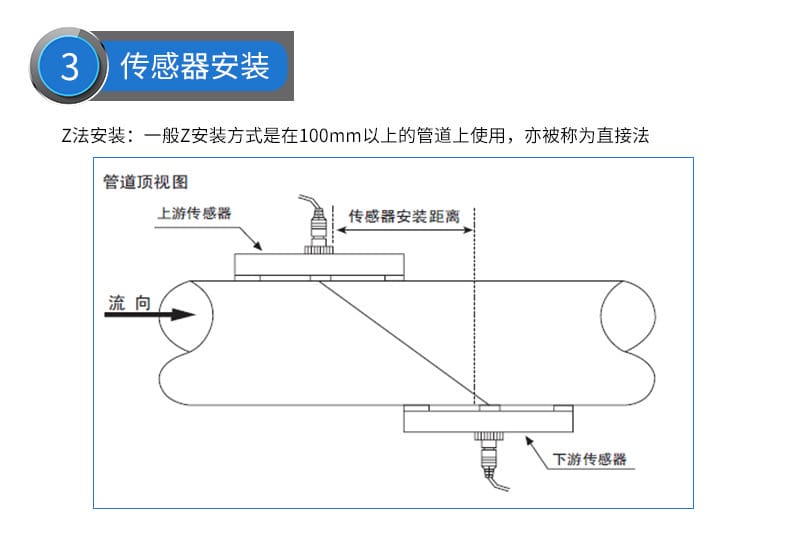

- Z法（直接法）：適用于DN100mm以上管道，信號傳輸更直接。

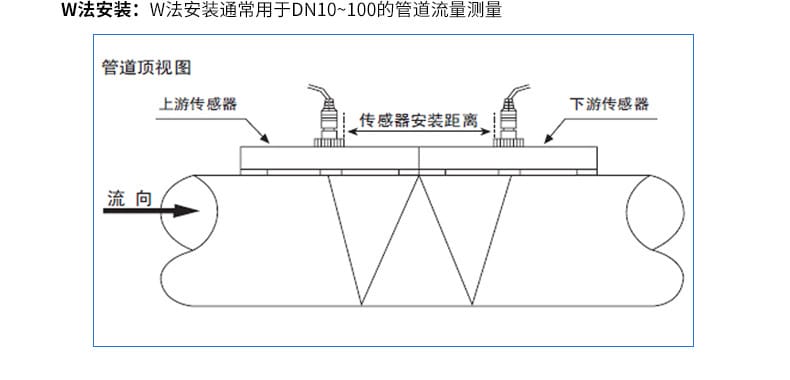

- W法：適用于DN10~100mm小口徑管道。

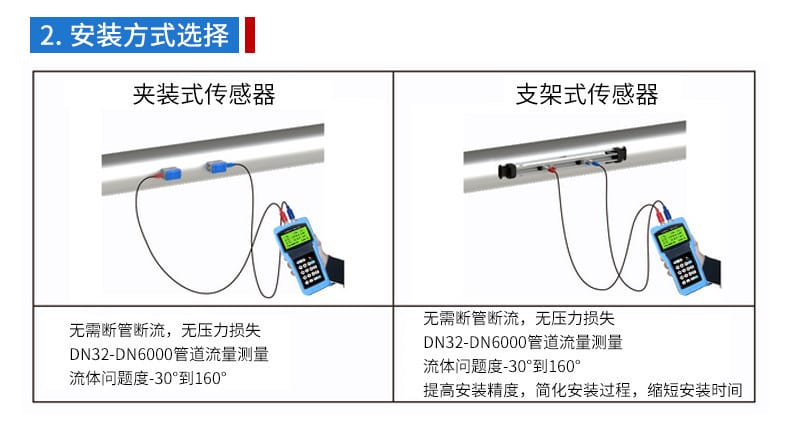

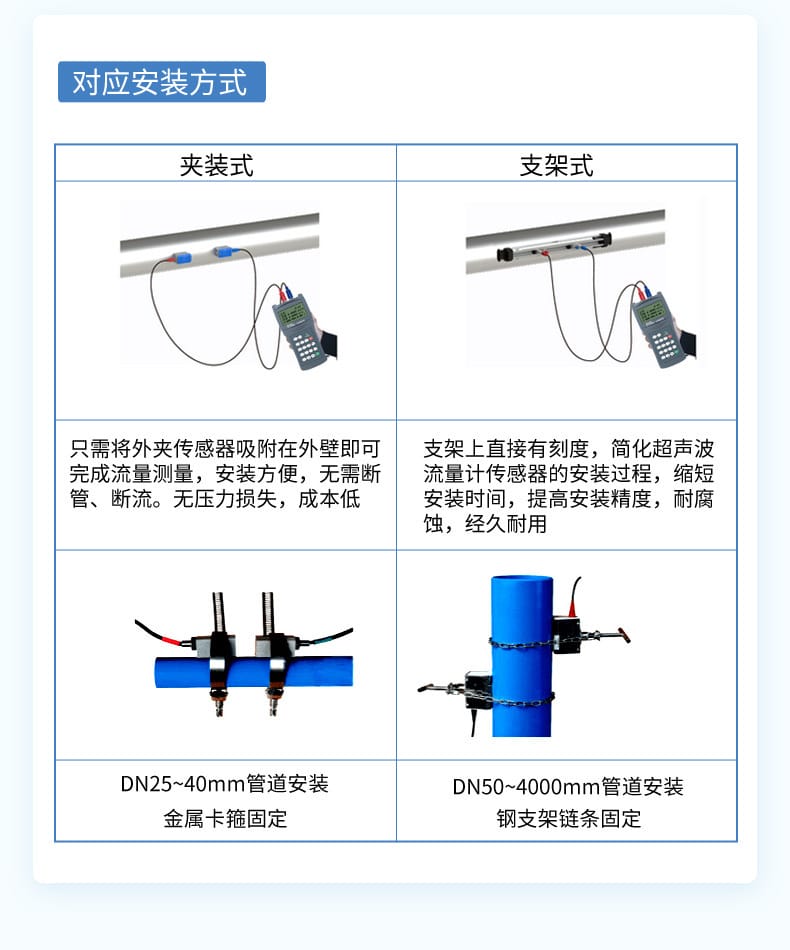

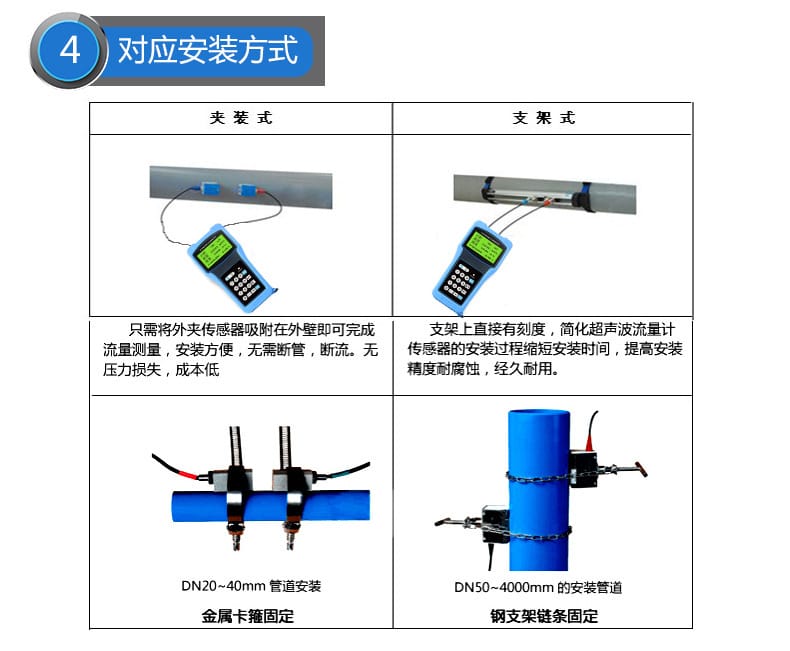

- 固定方式：

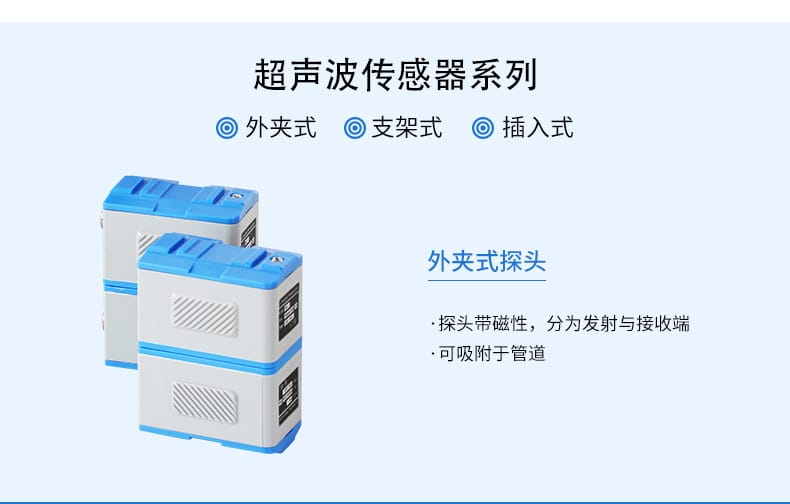

- 夾裝式：利用磁性吸附或卡箍固定，安裝便捷，成本低。

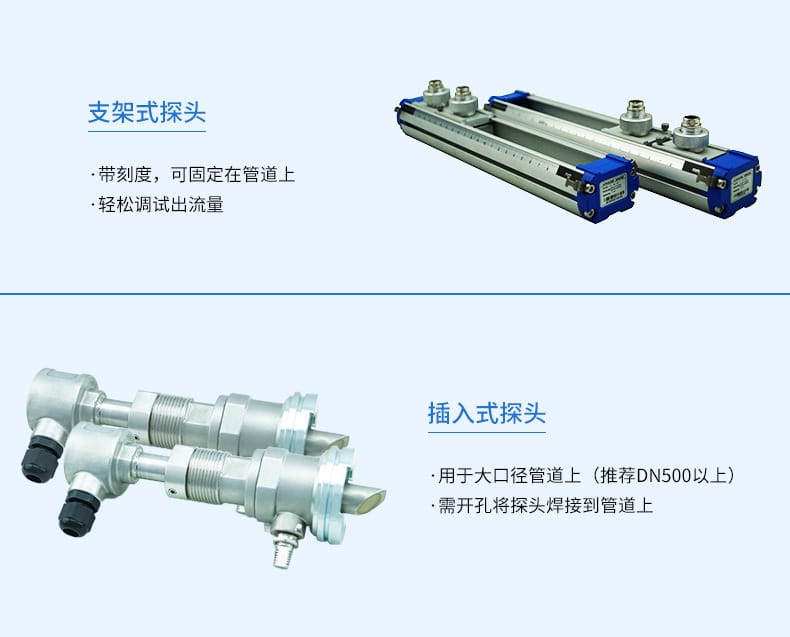

- 支架式：帶刻度定位，簡化安裝過程，提高精度，耐腐蝕。
注意事項
- 參數輸入：測量前務必準確輸入管道外徑、壁厚、材質及襯里參數，這直接影響測量精度。
- 信號檢查：安裝后需觀察主機顯示的信號強度（S值）和信號質量（Q值），確保信號穩定。
- 溫度匹配：常規傳感器適用于-30℃~90℃；測量高溫流體（如熱水）需選用高溫傳感器（-30℃~160℃）。
- 耦合劑使用：傳感器與管道接觸面需涂抹充足耦合劑，避免空氣間隙影響聲波傳輸。
- 數據安全：設備設有安全性鎖定功能，更改關鍵數據需解鎖，防止非授權修改。
- 電源維護：長時間不使用時，建議定期充電以保護電池壽命。
