美控防爆隔離式安全柵產品手冊
核心特點
- 本安防爆認證：通過國家級防爆認證，適用于多種防爆場合
- 強效隔離保護：2500VAC本安側/非本安側隔離，1500VAC電源/非本安側隔離

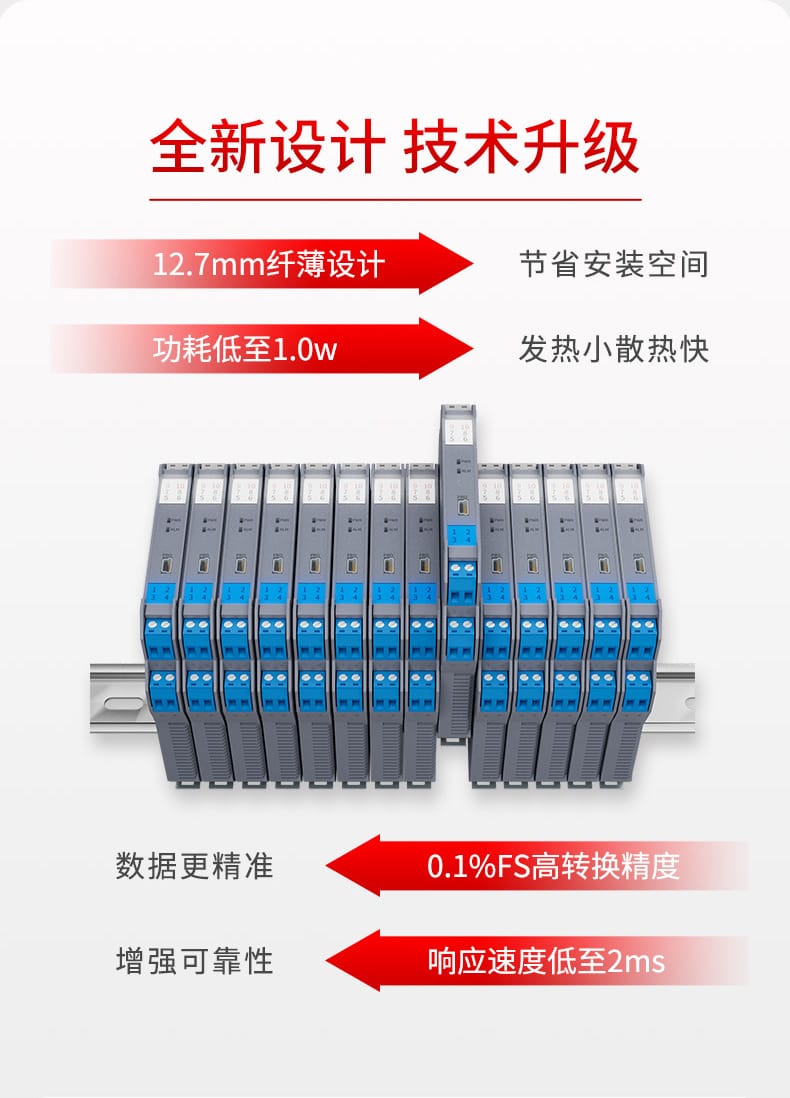

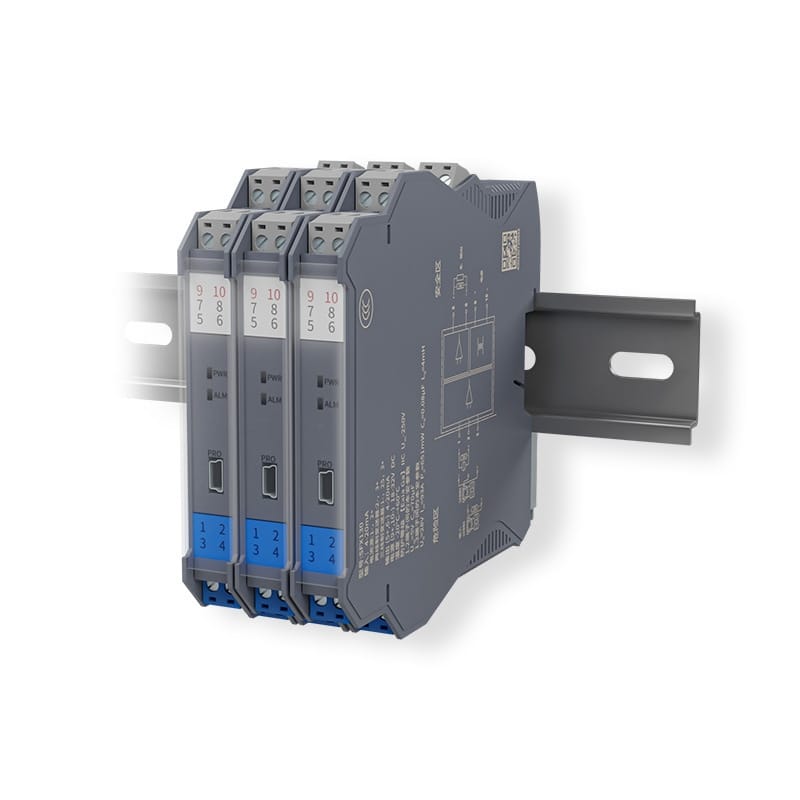

- 超薄緊湊設計：12.7mm纖薄機身，大幅節省柜內安裝空間
- 高精度轉換：0.1%FS轉換精度，響應速度低至2ms
- 低功耗運行：滿載功耗僅0.7W~1.8W，發熱小散熱快

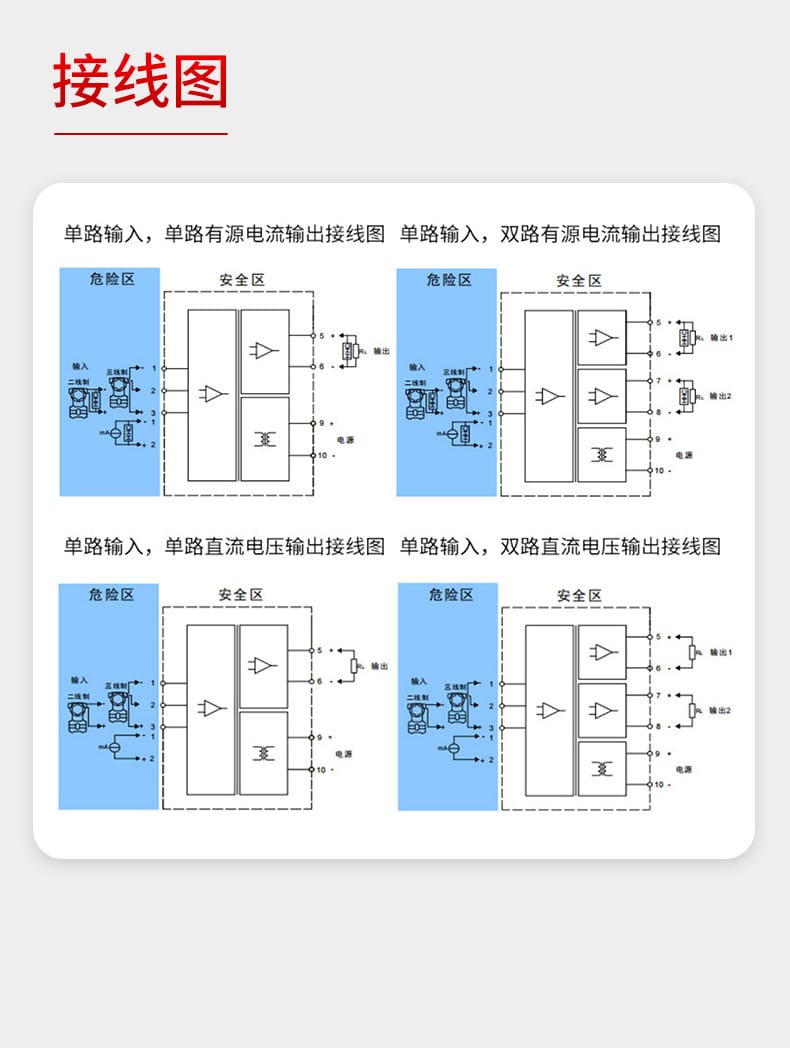

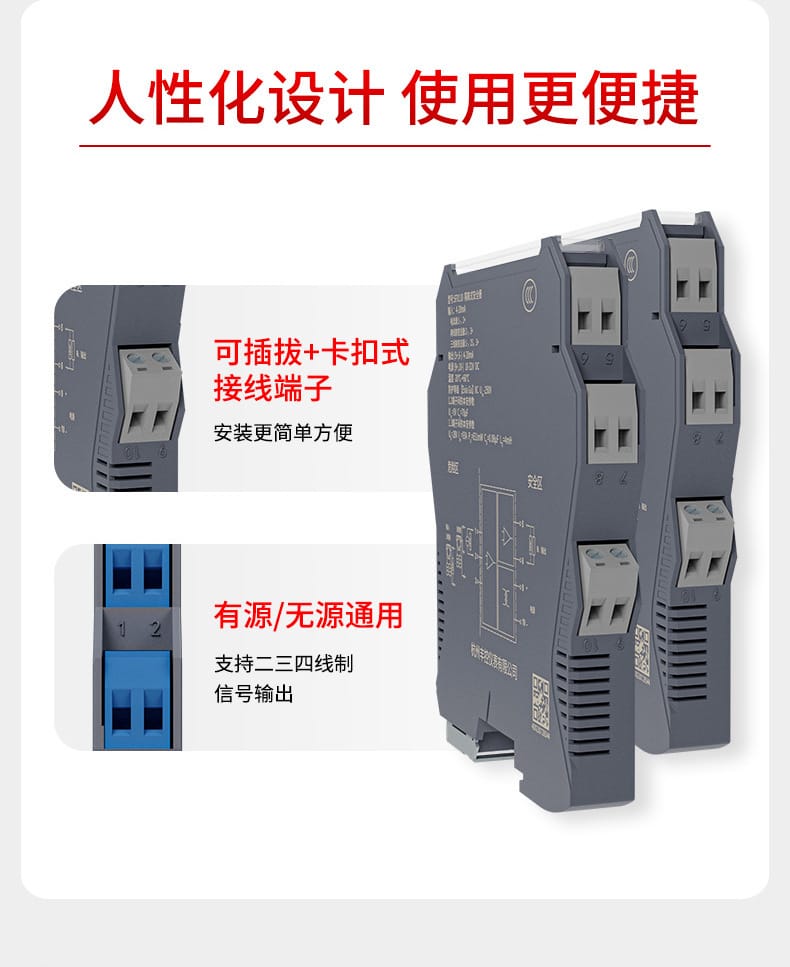

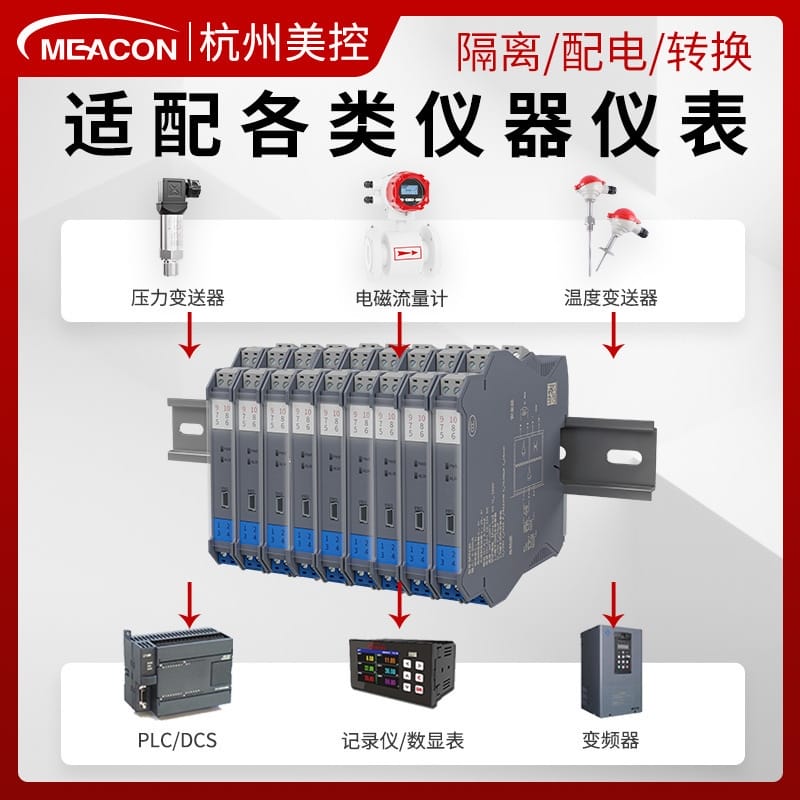

- 人性化接線：可插拔+卡扣式接線端子，支持有源/無源通用，兼容二三四線制

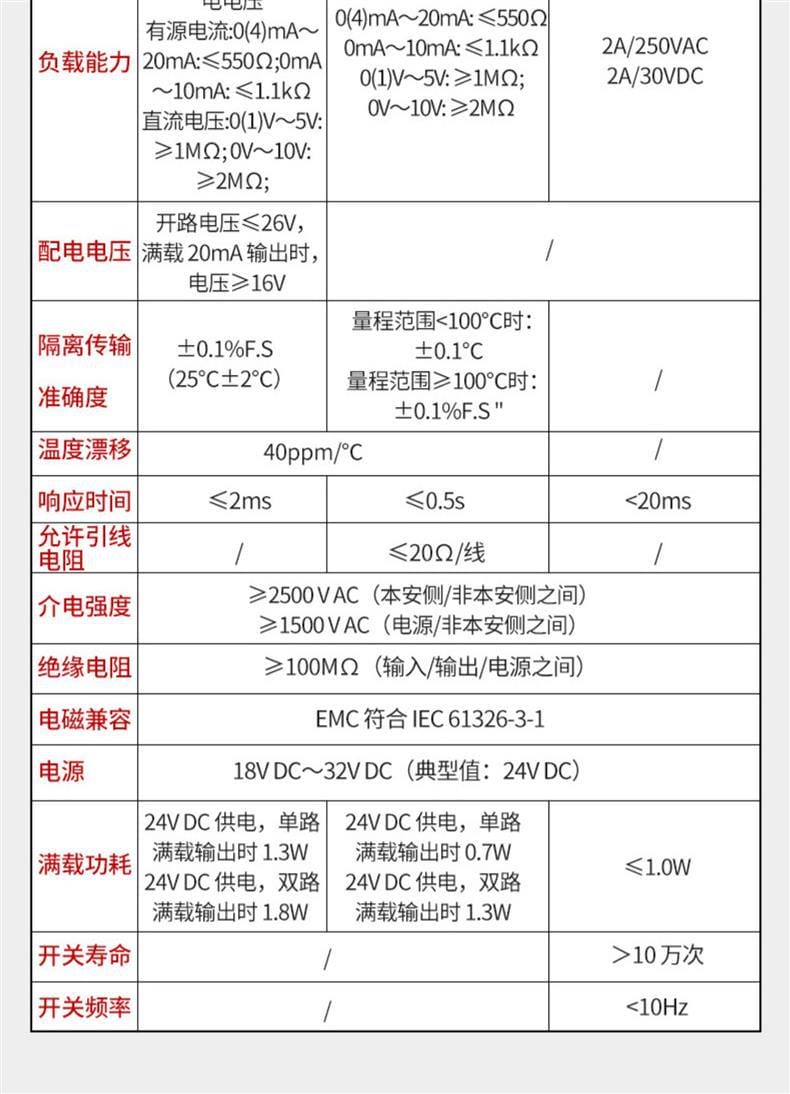

技術參數
通用參數
| 參數項 |
規格 |
| 供電電源 |
18VDC~32VDC（典型值24VDC） |
| 絕緣電阻 |
≥100MΩ（輸入/輸出/電源之間） |
| 電磁兼容 |
符合IEC61326-3-1標準 |
| 質保期限 |
五年 |

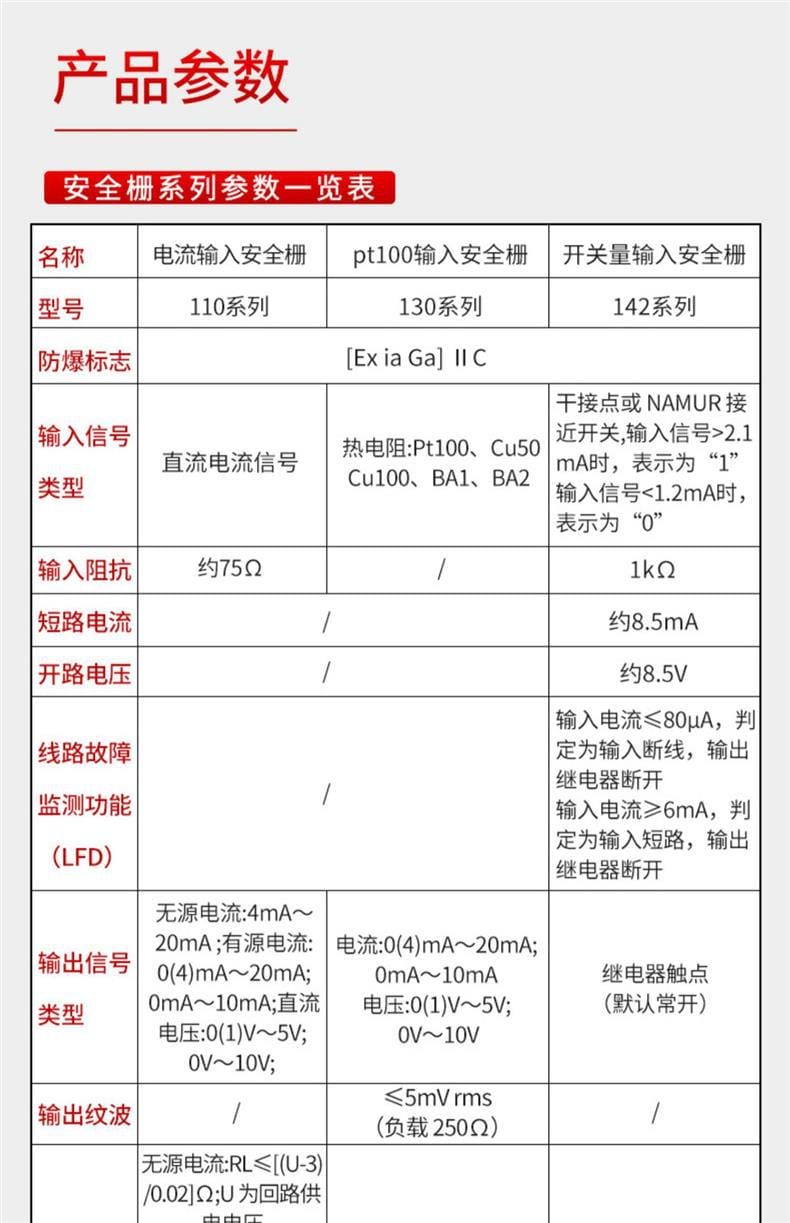

系列專用參數
| 參數項 |
電流輸入型（110系列） |
Pt100輸入型（130系列） |
開關量輸入型（142系列） |
| 防爆標志 |
[Ex ia Ga]IIC |
[Ex ia Ga]IIC |
[Ex ia Ga]IIC |
| 輸入信號 |
4-20mA有源/無源 |
Pt100、Cu50、Cu100、BA1、BA2 |
干接點或NAMUR接近開關 |
| 輸出信號 |
4-20mA、0-10mA、0-5V、0-10V |
4-20mA、0-10mA、0-5V、0-10V |
繼電器觸點（默認常開） |
| 轉換精度 |
±0.1%F.S |
±0.1℃（<100℃）/±0.1%F.S（≥100℃） |
— |
| 響應時間 |
≤2ms |
≤0.5s |
<20ms |
| 溫度漂移 |
40ppm/℃ |
40ppm/℃ |
— |
| 滿載功耗 |
單路1.3W/雙路1.8W |
單路0.7W/雙路1.3W |
≤1.0W |
| 負載能力 |
電流≤550Ω（20mA）/電壓≥1MΩ |
電流≤550Ω（20mA）/電壓≥1MΩ |
2A/250VAC或2A/30VDC |
| 引線電阻 |
— |
≤20Ω/線 |
— |
| 開關壽命 |
— |
— |
>10萬次 |

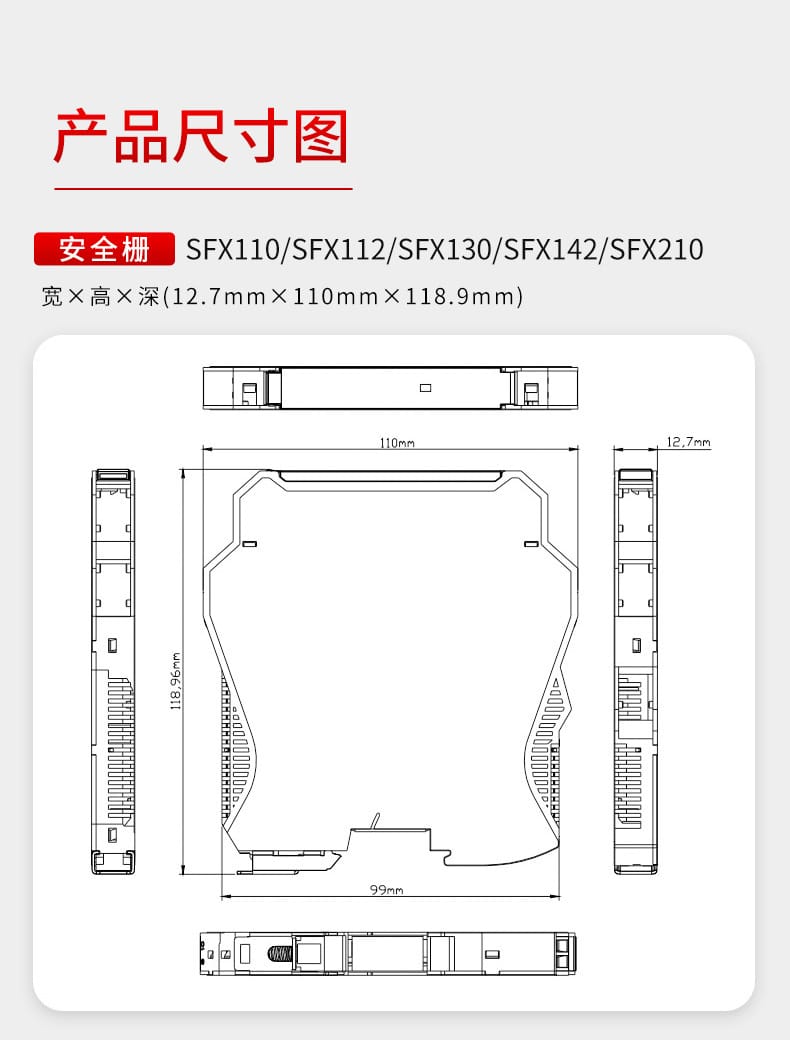

外形尺寸
| 型號 |
尺寸（寬×高×深） |
| SFX110/SFX112/SFX130/SFX142/SFX210 |
12.7mm×110mm×118.9mm |

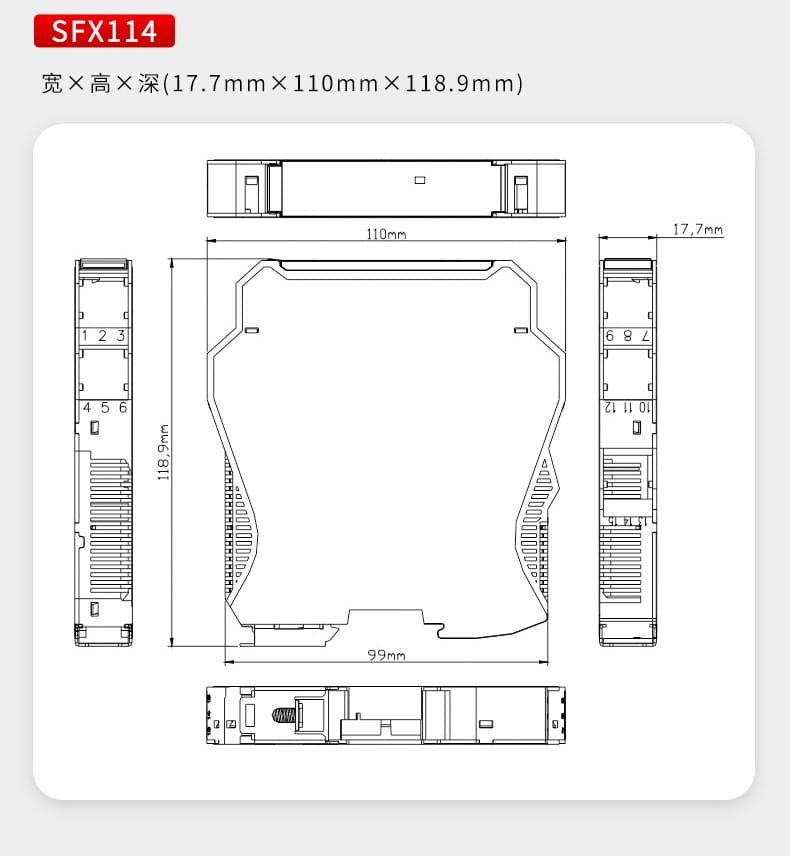

| SFX114（雙路輸入輸出型） |
17.7mm×110mm×118.9mm |

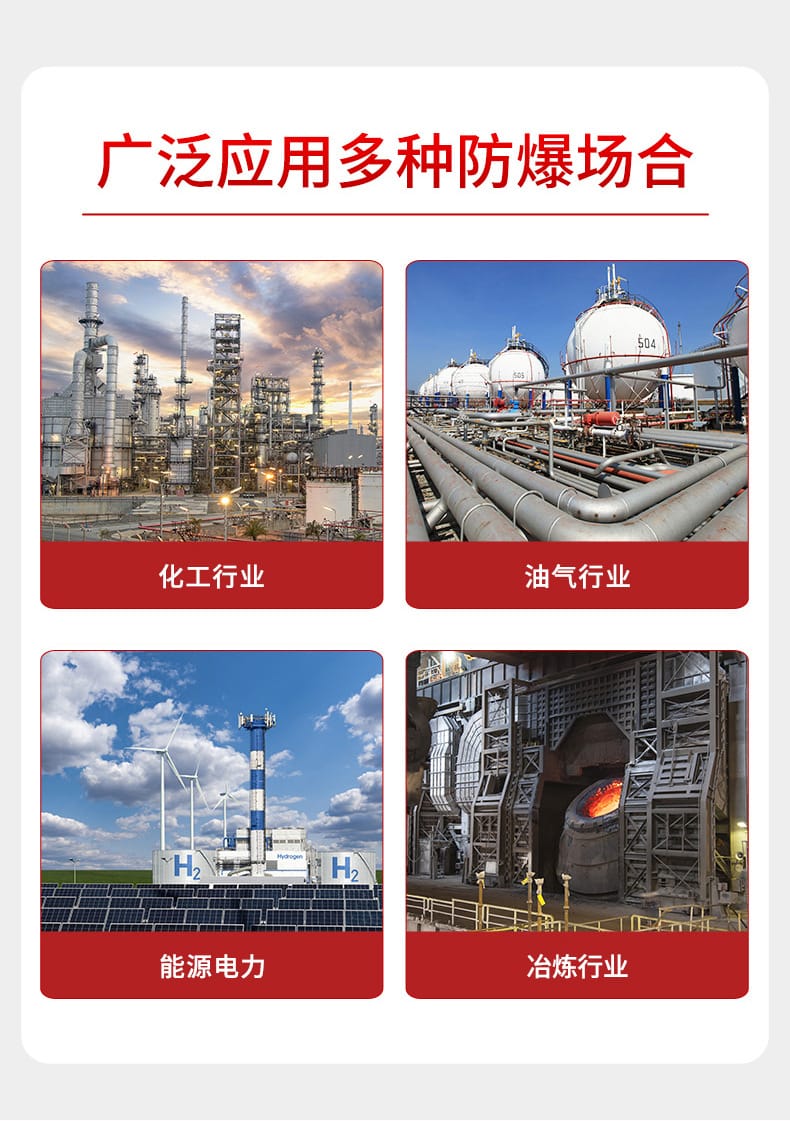

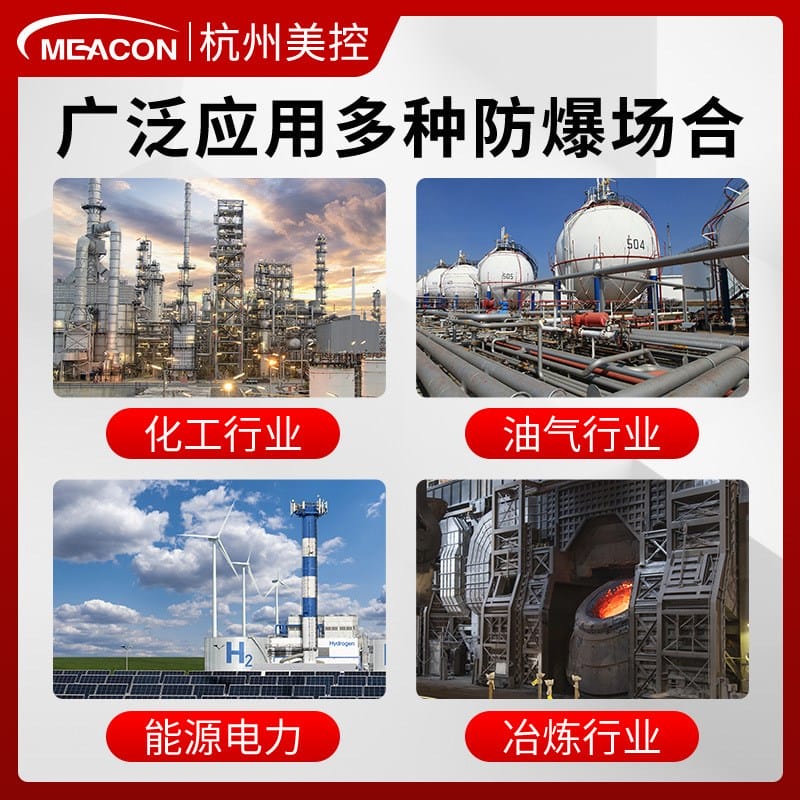

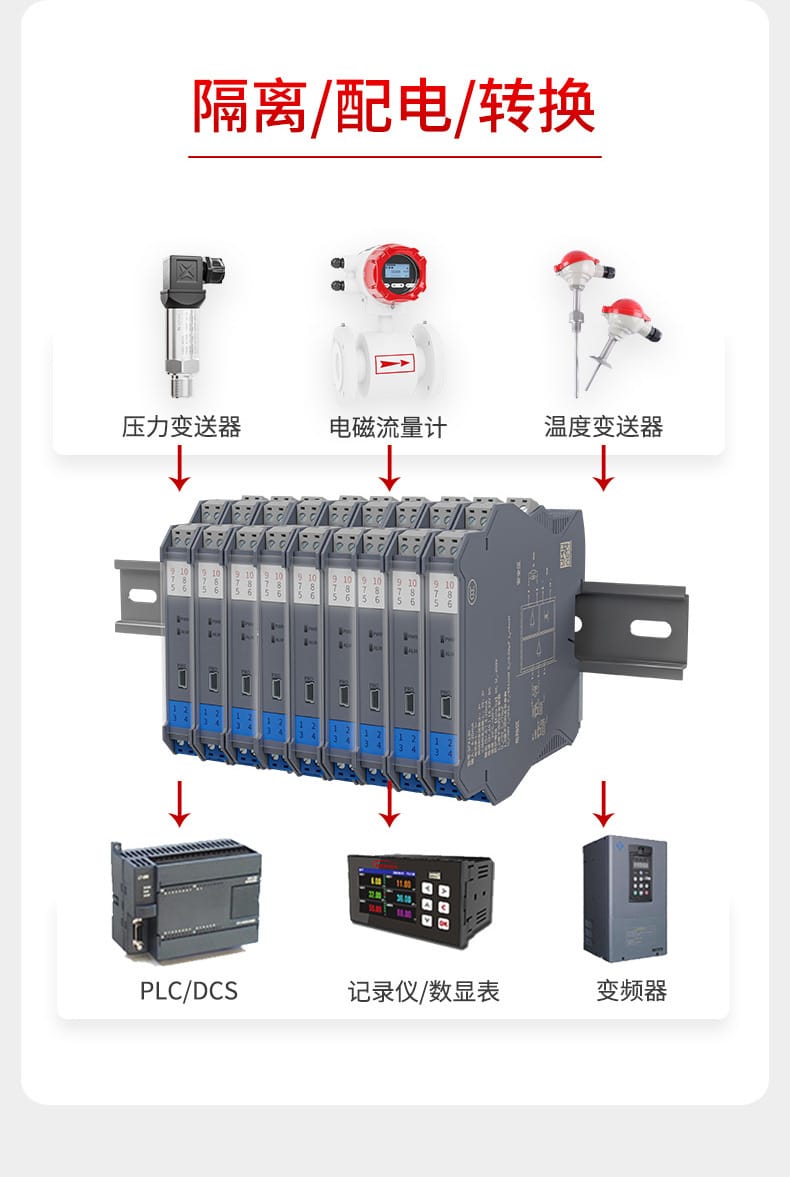

應用行業
- 石油化工行業：煉油、化工生產裝置防爆區域
- 油氣儲運行業：油氣管道、儲罐區、加油站等
- 能源電力行業：發電廠、變電站防爆區域
- 冶煉行業：冶金、有色金屬加工防爆場合
- 制藥食品行業：防爆要求的生產環境
安裝條件
環境要求
- 工作溫度：-20℃~+60℃（參考工業標準）
- 存儲溫度：-40℃~+85℃
- 相對濕度：5%~95%RH（無凝露）
- 防護等級：IP20（需安裝于防護柜內）
電氣安裝
- 供電電壓：18VDC~32VDC，建議24VDC標準供電
- 導軌安裝：標準35mm DIN導軌
- 接地要求：可靠接地，接地電阻≤4Ω
- 布線規范：本安側與非本安側線纜分開敷設，保持安全距離
空間要求
- 單路型號：12.7mm安裝寬度
- 雙路型號：17.7mm安裝寬度
- 建議預留散熱空間，相鄰設備間距≥5mm
注意事項
防爆安全
- 嚴禁帶電開蓋：在爆炸性危險區域，禁止帶電拆卸或更換模塊
- 本安參數匹配：與安全柵配套使用的現場儀表必須滿足本安參數要求
- 電纜屏蔽接地：屏蔽層單端接地，推薦在安全側接地
- 定期檢查：定期檢查防爆合格證有效期及設備完好性
使用維護
- 上電順序：先接電源，再接信號線；斷電時相反
- 負載匹配：確保輸出負載在允許范圍內，避免過載損壞
- 故障排查：利用線路故障監測（LFD）功能快速定位斷線/短路故障
- 清潔保養：斷電后使用干燥軟布清潔，禁止使用有機溶劑

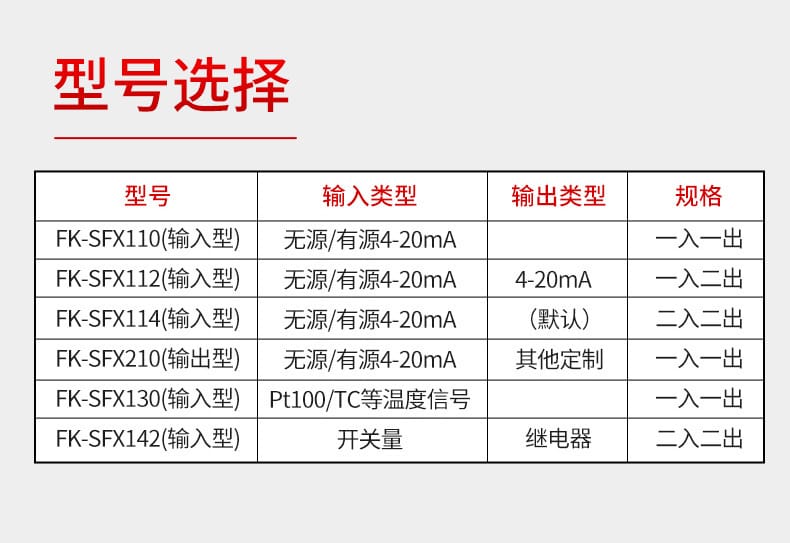

選型注意
- 明確輸入信號類型（電流/溫度/開關量）
- 確認輸出通道數量（一入一出/一入二出/二入二出）
- 核實現場儀表供電方式（有源/無源）
- 特殊需求可聯系廠家定制其他信號規格

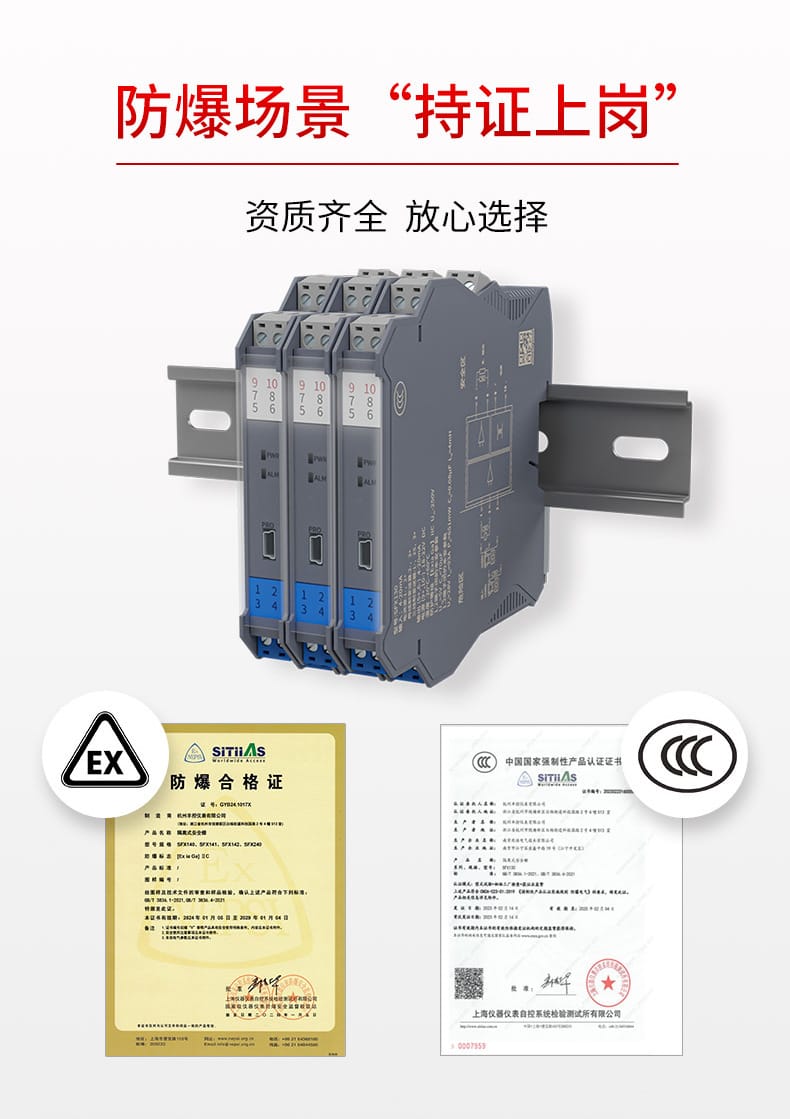

認證信息
- 防爆合格證號：GYB24.10177X
- 認證機構：上海儀器儀表自控系統檢驗測試所有限公司（SITIIAS）
- 有效期：2024年01月06日至2029年01月05日
- 符合標準：GB/T 3836.1-2021、GB/T 3836.4-2021
制造商：杭州美控自動化技術有限公司

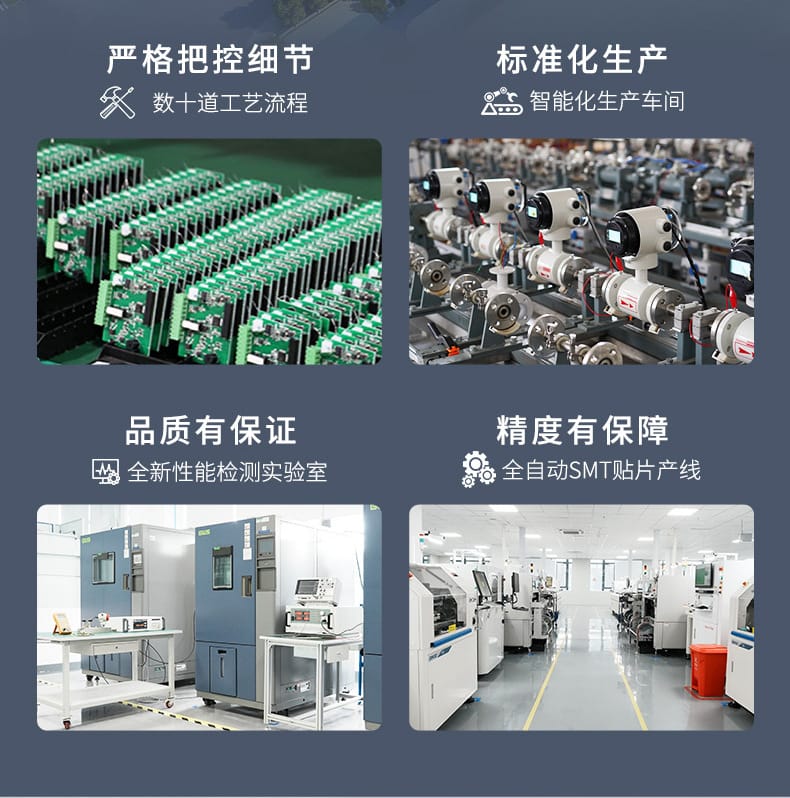

生產基地：21500m2現代化智能廠房，年產300000套傳感設備
企業資質：國家標準主要起草單位、浙江省"專精特新"中小企業、中國儀器儀表學會理事單位
