美控MIK-603S溫度隔離器產品說明書
一、產品概述
品牌：MEACON美控（中國）
型號：MIK-603S
產品名稱：K型熱電偶溫度變送器導軌式轉換模塊

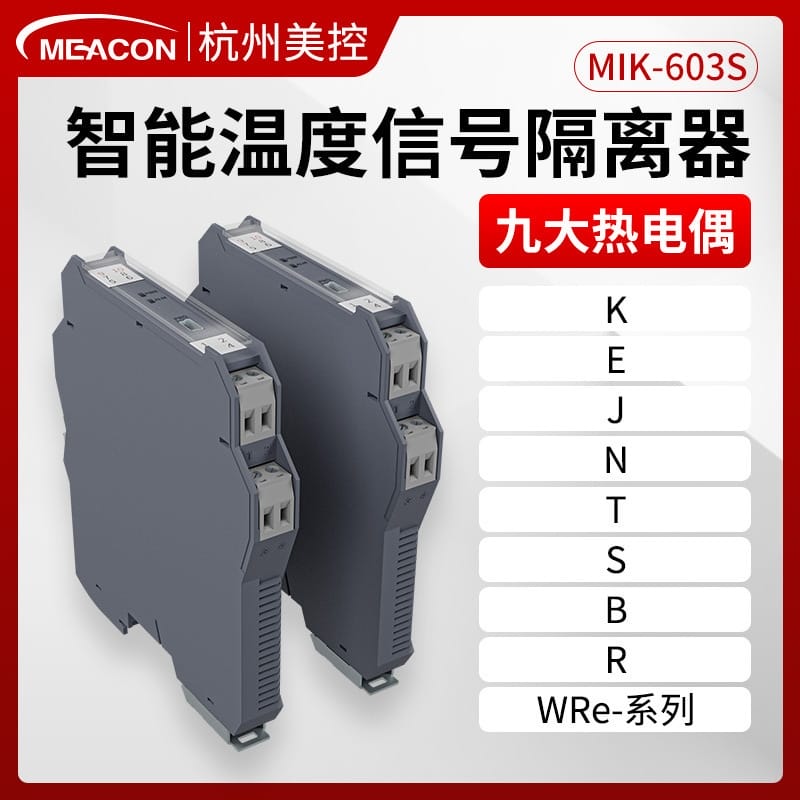

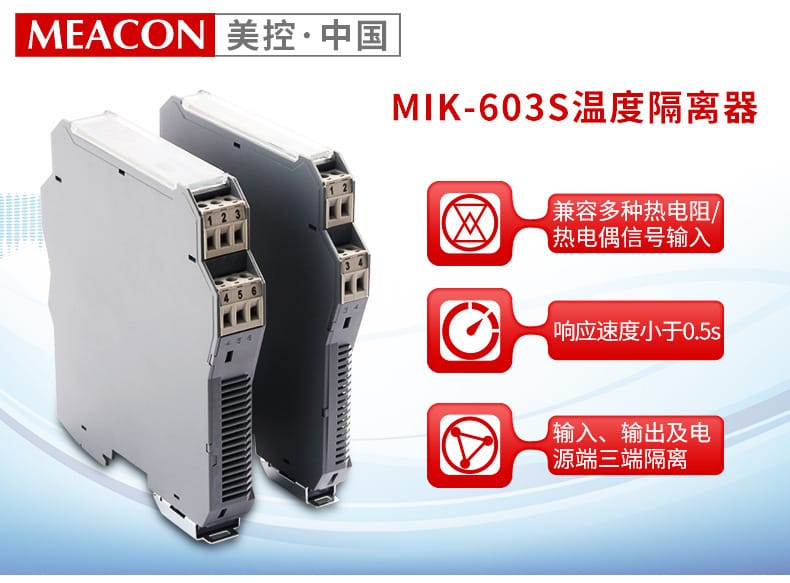

MIK-603S是一款高精度溫度隔離器，專為工業現場溫度信號采集與轉換設計。該產品兼容多種熱電阻/熱電偶信號輸入，采用三端隔離技術，具備快速響應、高精度測量及強抗干擾能力，廣泛應用于工業自動化溫度測控系統。
二、核心特點

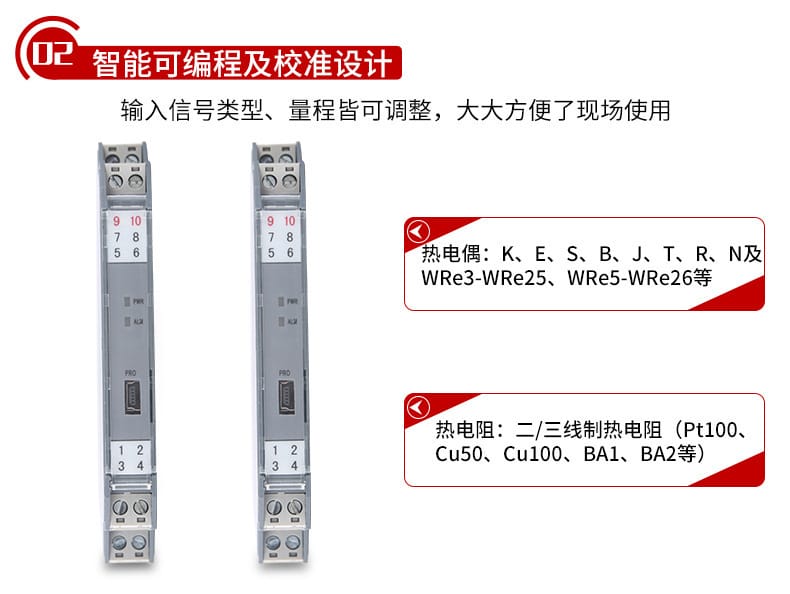

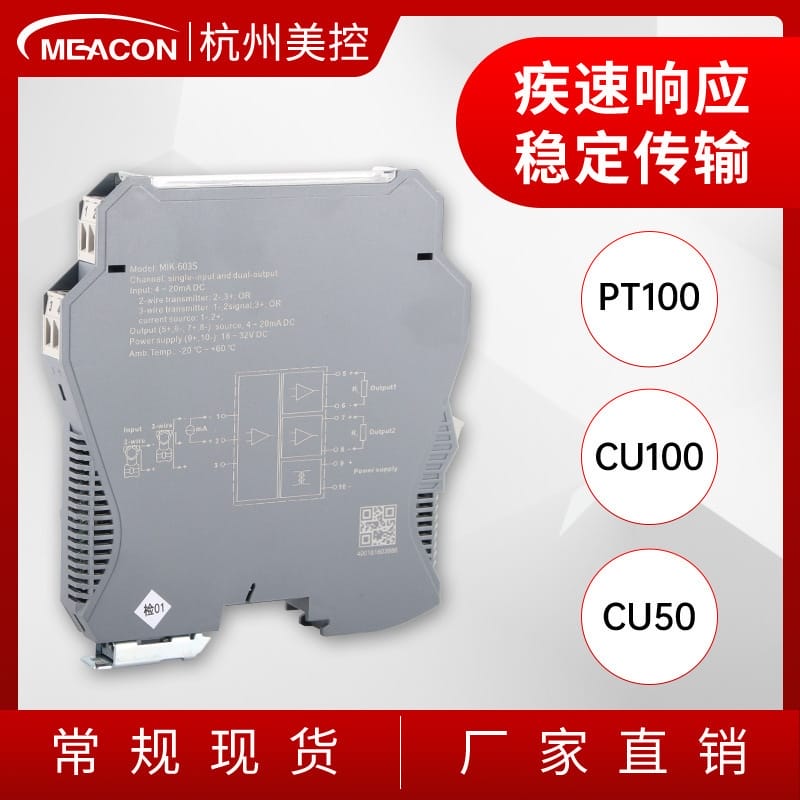

- 多信號兼容：支持K、E、S、B、J、T、R、N型熱電偶及WRe系列，同時兼容Pt100、Cu50、Cu100、BA1、BA2等二/三線制熱電阻
- 超快響應：響應速度≤0.5秒，滿足實時監測需求

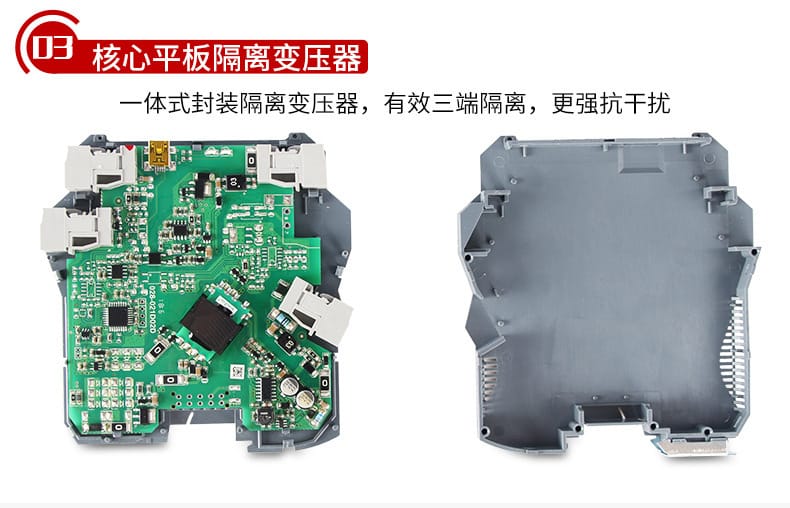

- 三端隔離設計：輸入、輸出及電源端完全隔離，采用一體式封裝隔離變壓器，抗干擾能力更強

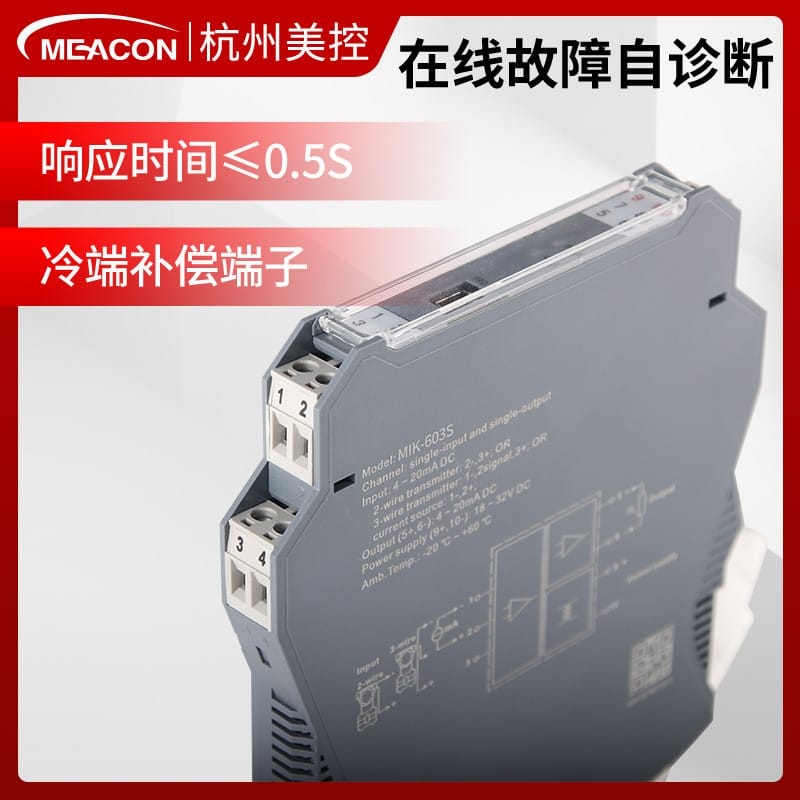

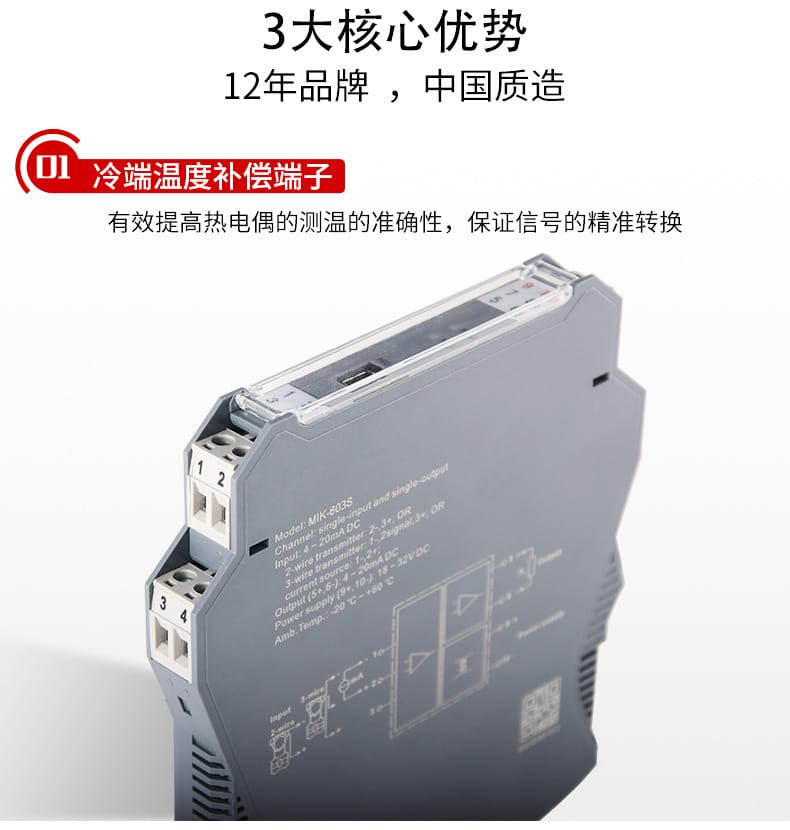

- 精準冷端補償：內置冷端溫度補償端子，補償范圍-20℃~+60℃，準確度±1℃（預熱10分鐘），有效提升熱電偶測溫精度
- 靈活可編程：輸入信號類型及量程可現場調整，訂貨時確定或自行編程，適應多樣化應用
- 多種輸出方式：支持4-20mA、0-20mA電流輸出及1-5V、0-5V、0-10V電壓輸出
- 導軌式安裝：標準DIN導軌安裝，節省柜內空間，接線便捷

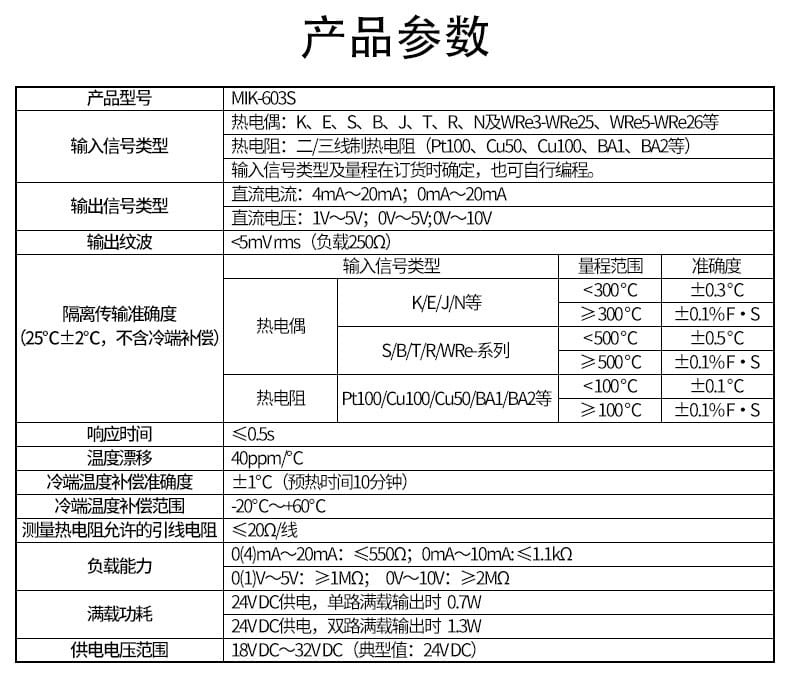

三、技術參數
3.1 輸入?yún)?shù)
| 參數項目 |
技術指標 |
| 熱電偶類型 |
K、E、S、B、J、T、R、N、WRe3-WRe25、WRe5-WRe26 |
| 熱電阻類型 |
Pt100、Cu50、Cu100、BA1、BA2（二/三線制） |
| 引線電阻限制 |
≤20Ω/線 |
| 冷端補償范圍 |
-20℃~+60℃ |
| 冷端補償準確度 |
±1℃（預熱10分鐘） |
3.2 輸出參數
| 參數項目 |
技術指標 |
| 電流輸出 |
4-20mA DC、0-20mA DC |
| 電壓輸出 |
1-5V DC、0-5V DC、0-10V DC |
| 輸出紋波 |
<5mVrms（負載250Ω） |
| 負載能力-電流 |
0(4)-20mA：≤550Ω；0-10mA：≤1.1kΩ |
| 負載能力-電壓 |
0(1)-5V：≥1MΩ；0-10V：≥2MΩ |
3.3 精度與性能
| 參數項目 |
技術指標 |
| 響應時間 |
≤0.5s |
| 溫度漂移 |
40ppm/℃ |
| 熱電偶K/E/J/N（<300℃） |
±0.3℃ |
| 熱電偶K/E/J/N（≥300℃） |
±0.1%F·S |
| 熱電偶S/B/T/R/WRe（<500℃） |
±0.5℃ |
| 熱電偶S/B/T/R/WRe（≥500℃） |
±0.1%F·S |
| 熱電阻（<100℃） |
±0.1℃ |
| 熱電阻（≥100℃） |
±0.1%F·S |
3.4 電源與環境
| 參數項目 |
技術指標 |
| 供電電壓 |
18-32V DC（典型值24V DC） |
| 滿載功耗-單路 |
0.7W（24V DC供電） |
| 滿載功耗-雙路 |
1.3W（24V DC供電） |
| 環境溫度 |
-20℃~+60℃ |

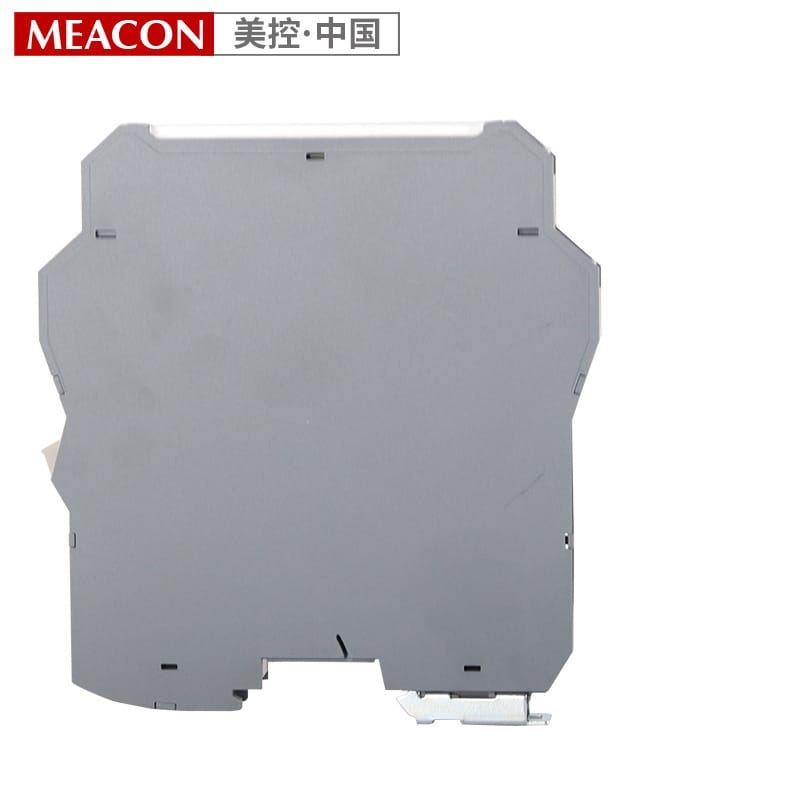

3.5 機械尺寸

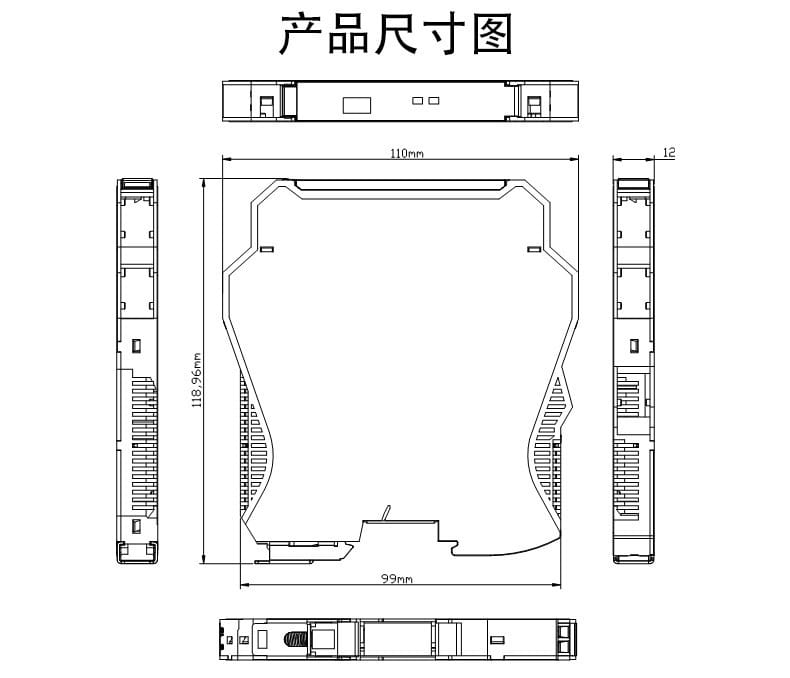

- 外形尺寸：110mm × 99mm × 12mm（導軌式安裝）
四、應用行業
- 石油化工：反應釜、管道溫度監測
- 電力能源：鍋爐、汽輪機溫度測控
- 冶金鑄造：熔爐、熱處理設備溫度采集
- 制藥食品：滅菌、干燥過程溫度控制
- 暖通空調：樓宇自動化溫度調節
- 機械制造：熱處理、焊接溫度監控
- 環保監測：煙氣、廢水溫度測量
五、安裝條件
5.1 安裝環境要求
- 安裝位置：標準35mm DIN導軌
- 環境溫度：-20℃~+60℃
- 相對濕度：≤85%RH（無凝露）
- 防護等級：避免粉塵、腐蝕性氣體及強電磁干擾
- 通風要求：確保模塊周圍有足夠散熱空間
5.2 電氣安裝要求
- 供電電源：18-32V DC穩壓電源，建議選用24V DC
- 電源功率：?jiǎn)温份敵觥?W，雙路輸出≥2W
- 信號線規格：建議使用屏蔽雙絞線，線徑0.5-1.5mm2
- 接地要求：可靠接地，接地電阻≤4Ω
5.3 接線方式

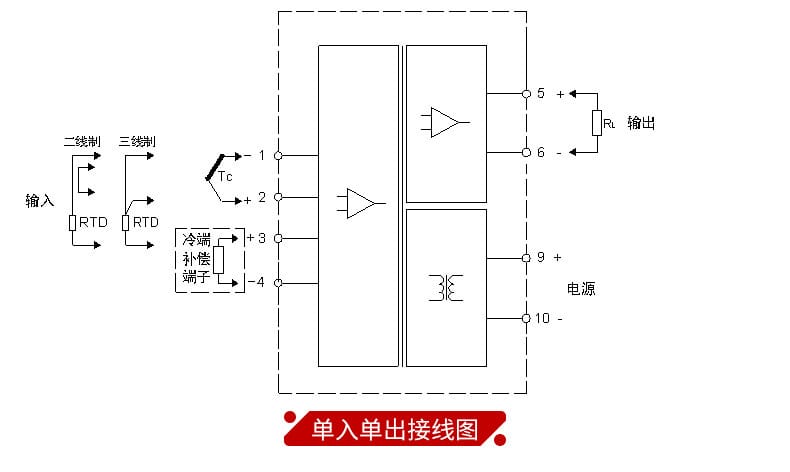

單入單出接線（熱電偶/熱電阻）
- 電源端子：9（+）、10（-）
- 輸入端子：1（-）、2（信號）、3（+）三線制；或1（-）、2（+）二線制
- 輸出端子：5（+）、6（-）
- 冷端補償：7（+）、8（-）

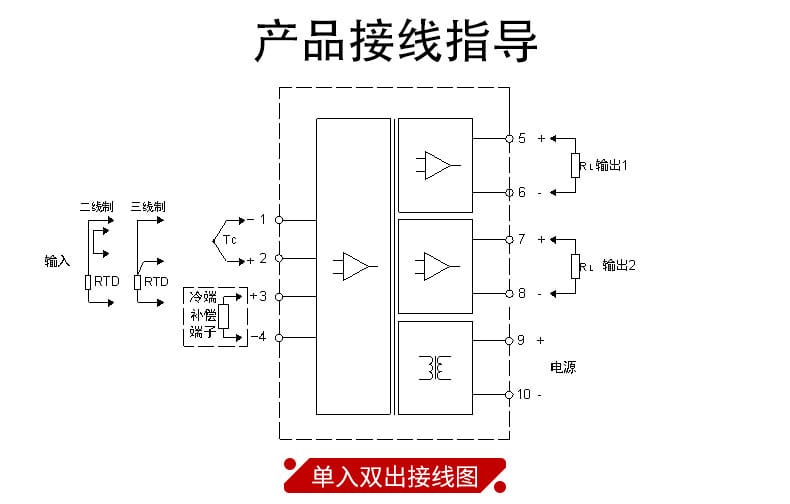

單入雙出接線
- 電源端子：9（+）、10（-）
- 輸入端子：1（-）、2（信號）、3（+）
- 輸出1端子：5（+）、6（-）
- 輸出2端子：對應第二路輸出端子
六、注意事項
6.1 使用注意事項
- 預熱要求：冷端補償功能需預熱10分鐘后達到標稱準確度
- 信號配置：輸入信號類型及量程需在訂貨時明確或現場編程設定，避免信號不匹配
- 接線確認：熱電偶/熱電阻接線務必區分二線制、三線制，接線錯誤將導致測量偏差
- 負載匹配：確保輸出負載在允許范圍內，超載可能損壞模塊或?qū)е螺敵霎惓?/li>
- 隔離保護：嚴禁在帶電狀態下插拔信號線，避免浪涌沖擊
6.2 維護與保養
- 定期檢查接線端子緊固狀態，防止松動引起接觸不良
- 建議每年進行一次校準，確保長期測量精度
- 模塊故障時請勿自行拆解，聯系廠家技術支持
6.3 售后服務
- 終身維護服務
- 30天無理由退換貨
- 全國包郵
- 提供13%增值稅專用發票
七、產品認證
- ISO 9000質量管理體系認證
- TüV德國萊茵深度認證
- CNAS校準實驗室認可
- 中國儀器儀表學會理事單位
本說明書基于美控MIK-603S產品技術資料整理，如有更新請以廠家最新資料為準。
