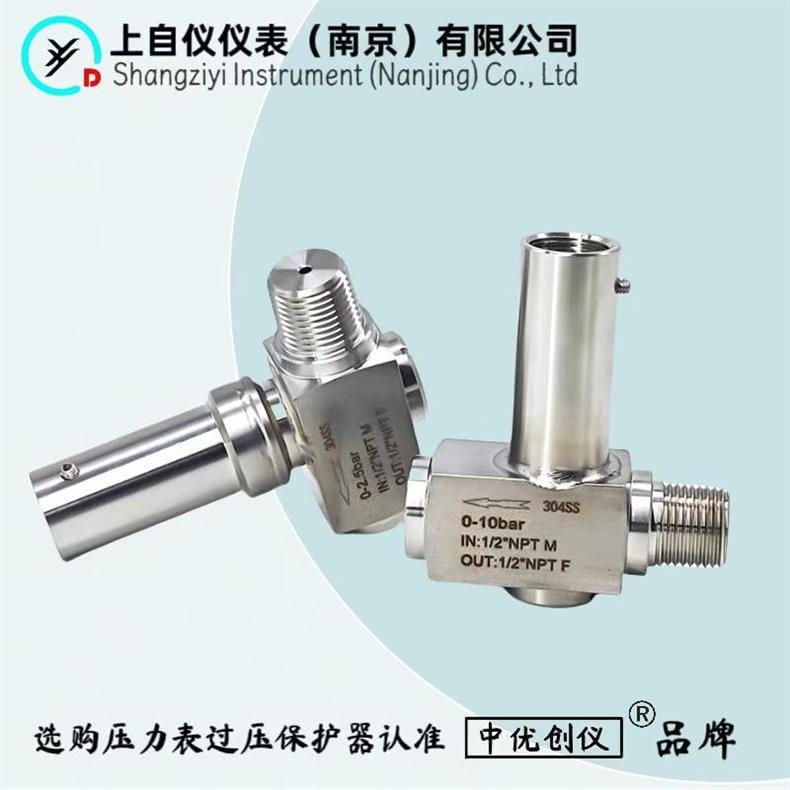

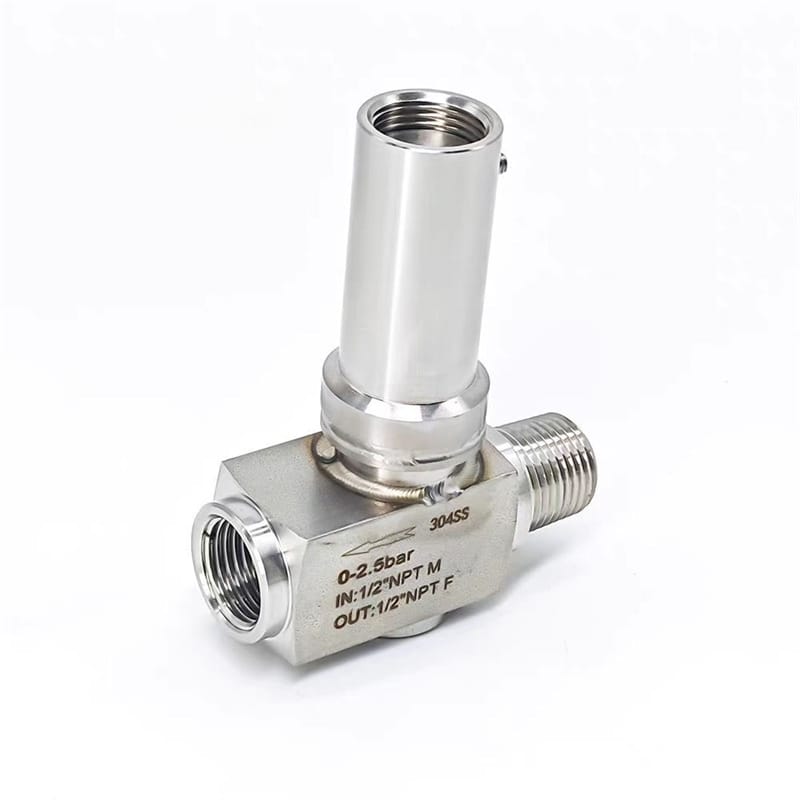

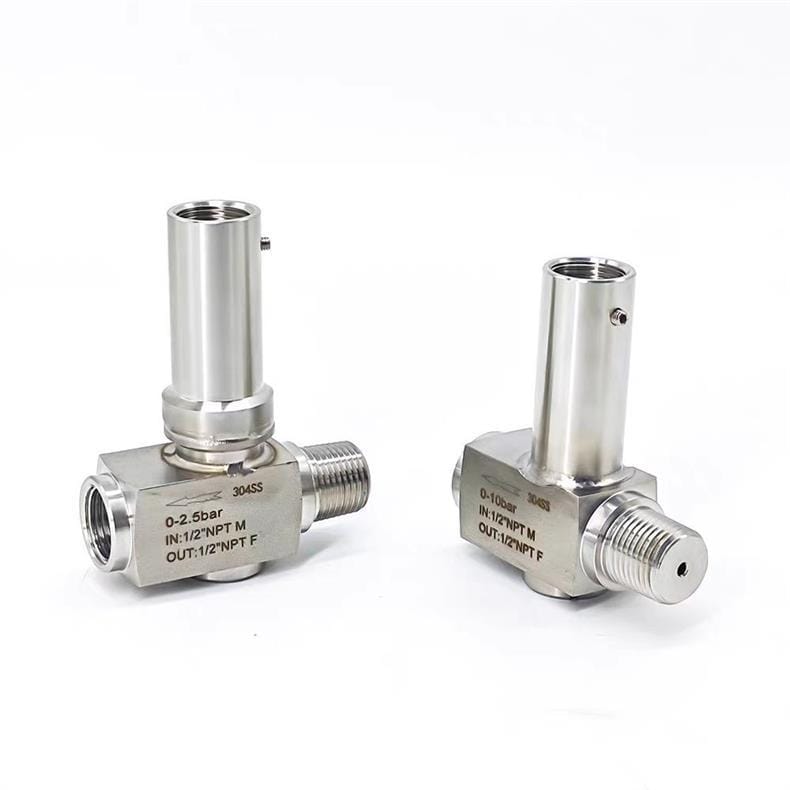

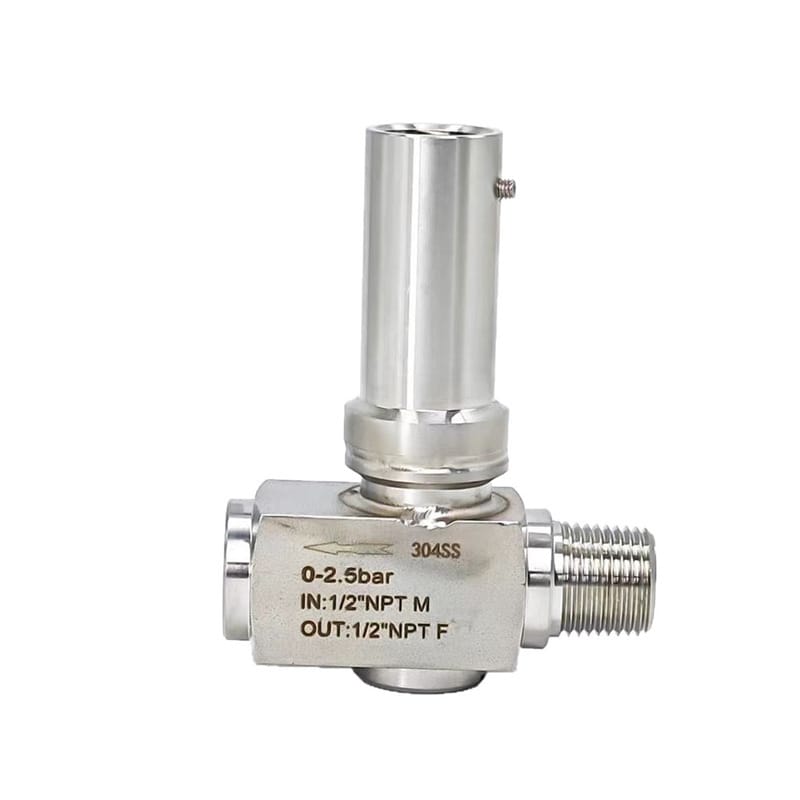

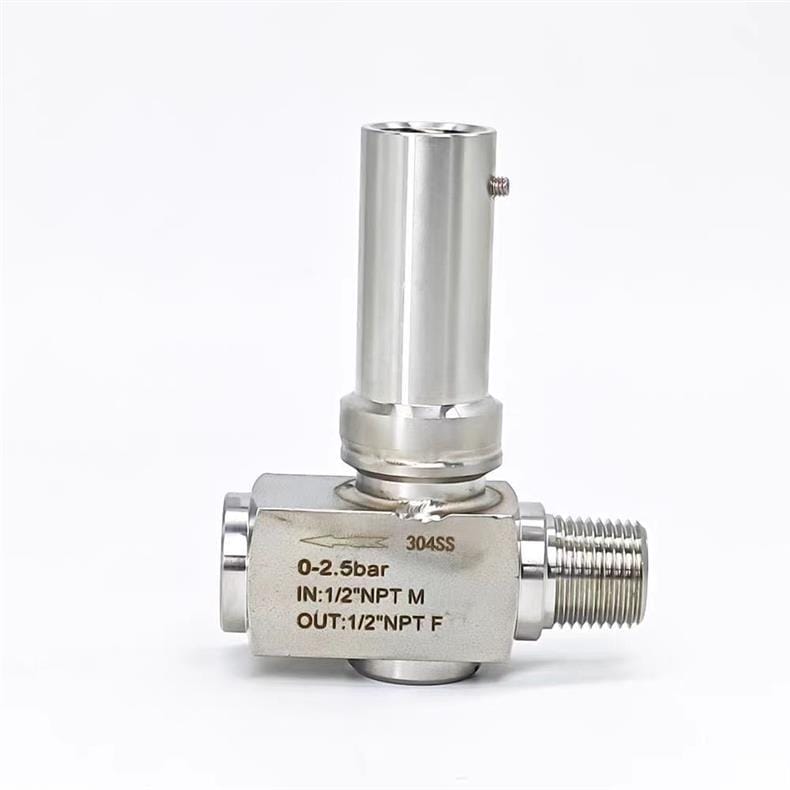

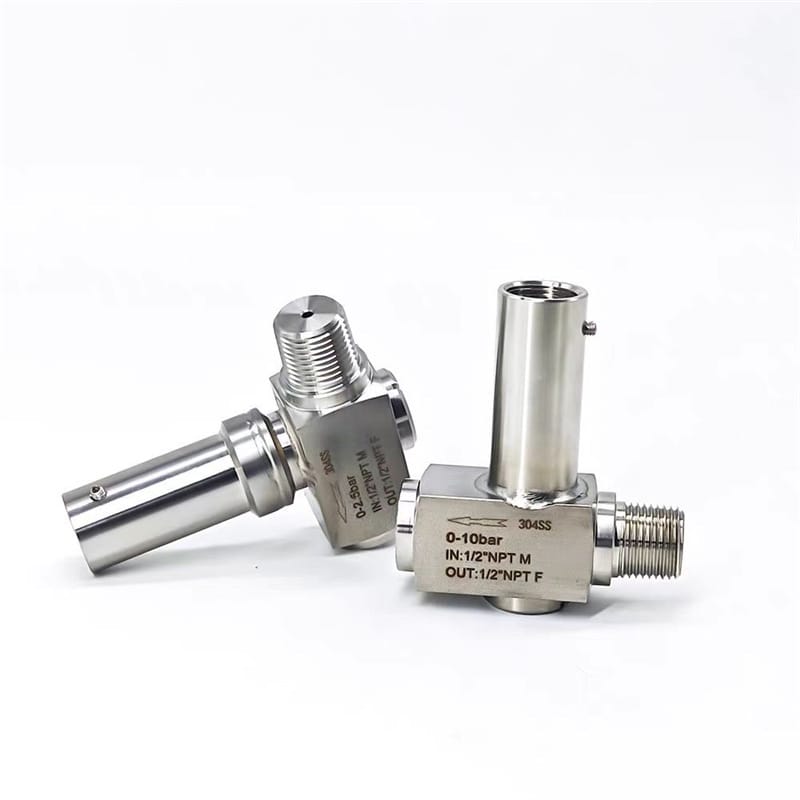

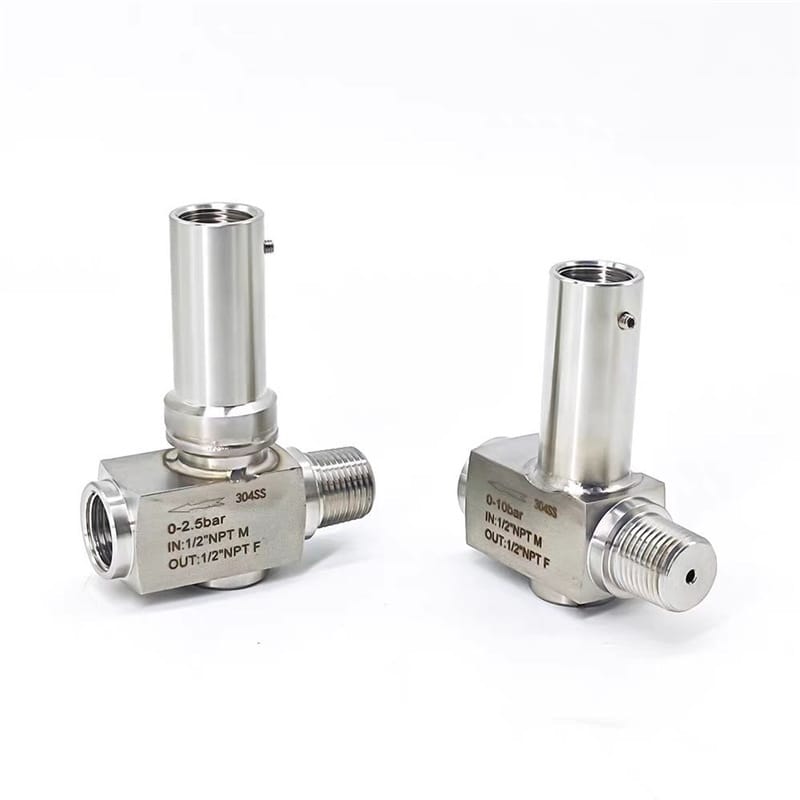

YGBHQ-FW 壓力表膜片式過壓保護器產品說明書
品牌：YGBHQ（中優創儀）
制造商：上自儀儀表 (南京) 有限公司
型號：YGBHQ-FW（膜片式）/ YGBHQ-FG（針式）
一、核心特點
- 高可靠性保護：采用優質膜片設計，具備卓越的過壓保護能力，最大過壓耐受高達 50MPa，有效防止系統壓力異常導致儀表損壞。
- 材質靈活定制：本體及接液部分支持 304SS、316L 等多種不銹鋼材質，可根據客戶介質特性進行特殊訂制，耐腐蝕性能優異。
- 寬溫域適用性：標準工作溫度范圍為 -25℃~120℃，可選配硅橡膠密封件將溫度范圍擴展至 -25℃~240℃，適應粘稠、不易結晶介質的測量。
- 接口多樣化：提供 M20×1.5、1/2"NPT、G1/2"等多種螺紋接口選擇（公/母頭），滿足不同管道系統的連接需求。
- 高精度設置：設置精度達到 4 級，確保壓力保護設定的準確性與系統運行的穩定性。

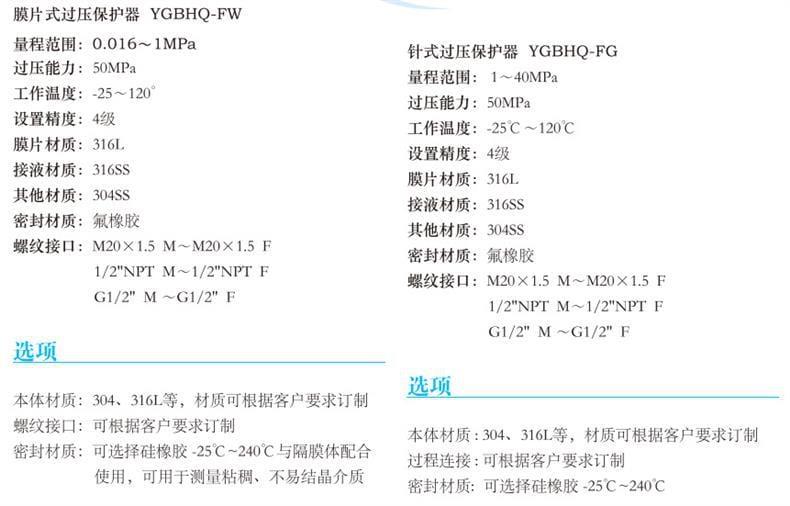

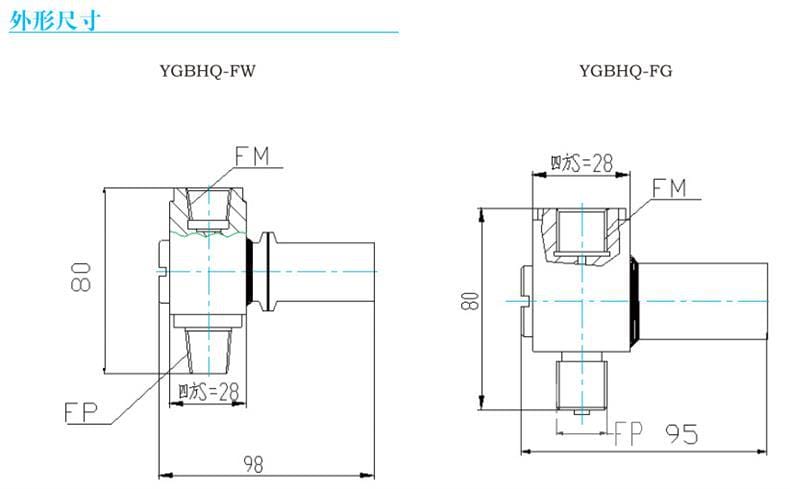

二、技術參數
| 參數項目 |
規格指標 |
| 型號系列 |
YGBHQ-FW (膜片式) / YGBHQ-FG (針式) |
| 量程范圍 |
0.016 ~ 1 MPa (F 型)；1 ~ 40 MPa (G 型) |
| 最大過壓能力 |
50 MPa |
| 工作溫度 |
-25 ℃ ~ 120 ℃ (氟橡膠密封)；-25 ℃ ~ 240 ℃ (硅橡膠密封可選) |
| 精度等級 |
4 級 |
| 膜片材質 |
316L 不銹鋼 |
| 接液材質 |
316SS / 304SS (支持訂制) |
| 密封材質 |
氟橡膠 (標準) / 硅橡膠 (可選) |
| 螺紋接口 |
M20×1.5, 1/2"NPT, G1/2" (M/F 均可選) |
三、應用行業
本產品適用于多種工業過程控制及流體監測系統，主要應用行業包括：
- 石油化工：用于管道、儲罐及反應釜的壓力監測與安全保護。
- 水處理系統：應用于泵房、供水管網及污水處理系統的壓力監控。
- 暖通空調 (HVAC)：用于冷熱媒循環系統及換熱設備的壓力安全裝置。
- 制藥與食品：利用 316L 等衛生級材質，滿足潔凈車間的壓力檢測需求。
- 電力與能源：配套于鍋爐、壓力容器及相關管路系統的安全附件。
四、安裝條件
- 環境要求：安裝現場應保持清潔、干燥，避免安裝在強磁場干擾區或存在劇烈震動的設備上。
- 連接密封：根據現場管道接口規格選擇匹配的螺紋，安裝時建議使用生料帶或合適的密封膠墊，確保連接處無泄漏。
- 安裝姿態：建議垂直安裝，若水平安裝需注意介質流向，避免雜質沉積影響膜片靈敏度。
- 介質兼容：在安裝前務必確認被測介質與產品接液材質（304SS/316L）及密封材質（氟橡膠/硅橡膠）的化學兼容性，防止發生腐蝕反應。
五、注意事項
- 嚴禁超壓：使用過程中絕對禁止超過產品標定的最大過壓能力（50MPa），以免引發設備損毀或安全事故。
- 溫度監控：需實時監控工作環境及介質溫度，確保其在允許的溫度范圍內，超溫使用會導致密封失效。
- 定期校驗：建議建立定期維護制度，對過壓保護設定值進行校驗，確保其動作準確可靠。
- 泄漏檢查：定期檢查設備接口及密封面是否有滲漏現象，一旦發現異常應立即停機處理。
- 安全操作：在進行拆卸、維修或更換部件前，必須確認系統壓力已完全釋放并切斷動力源，保障操作人員安全。
