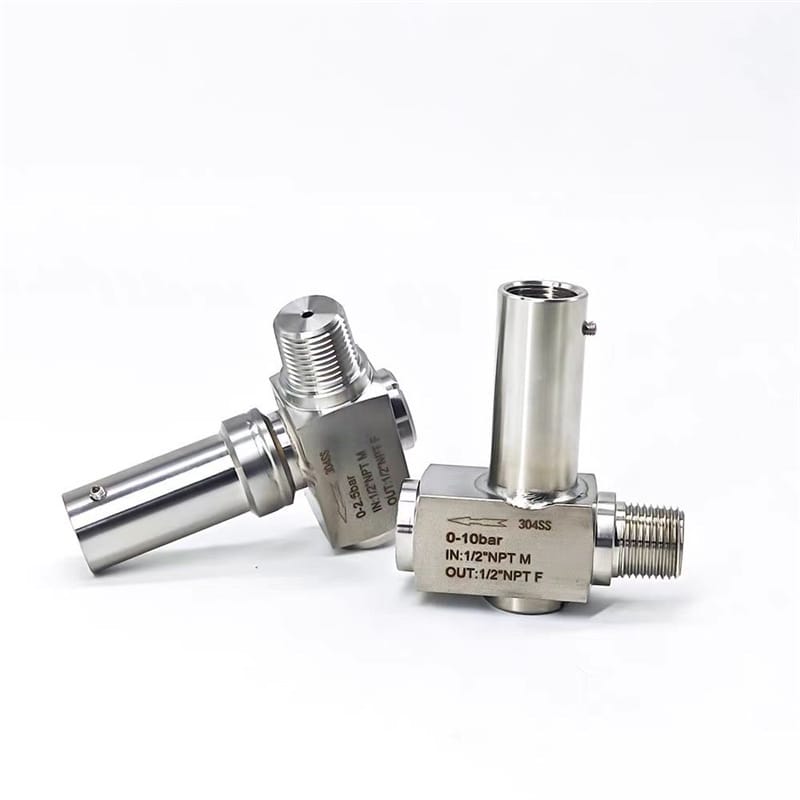

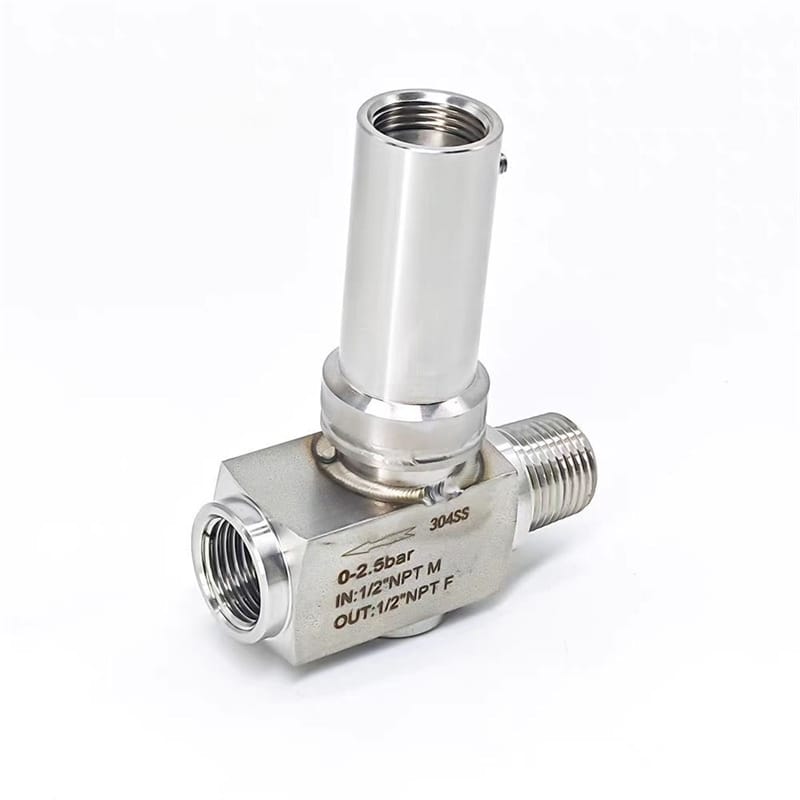

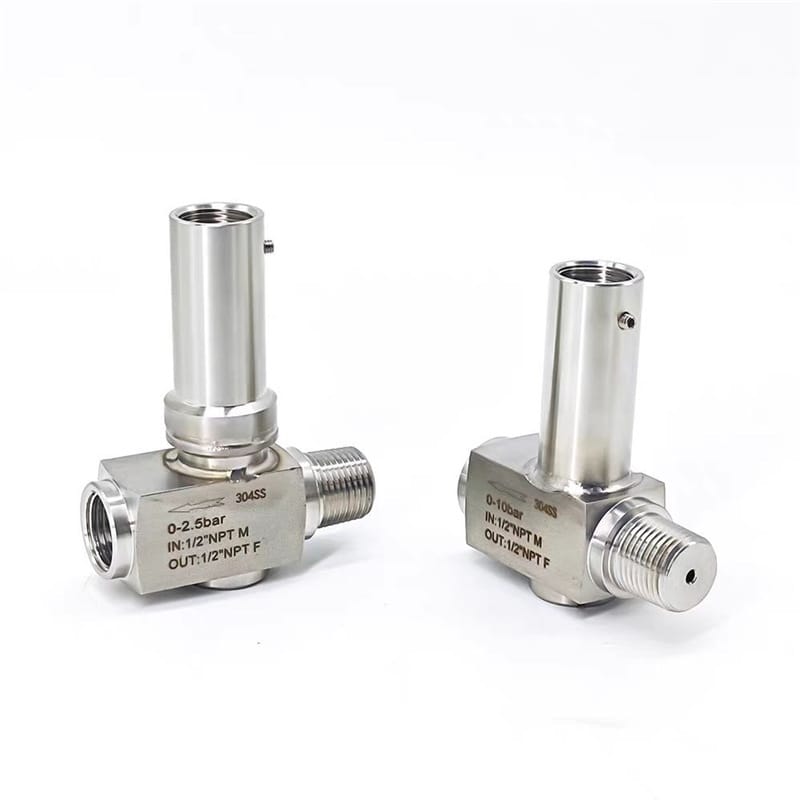

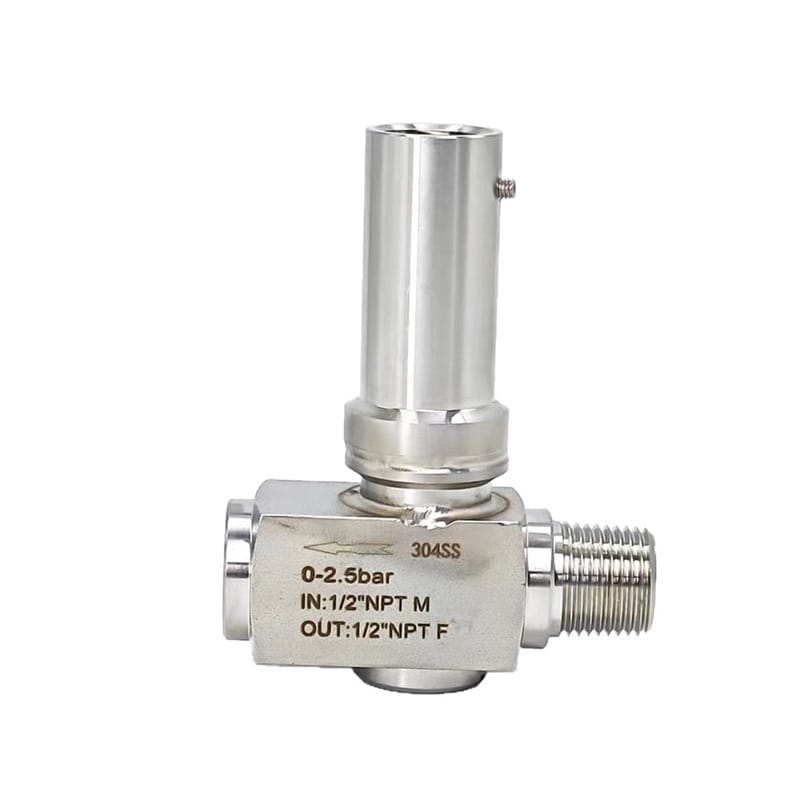

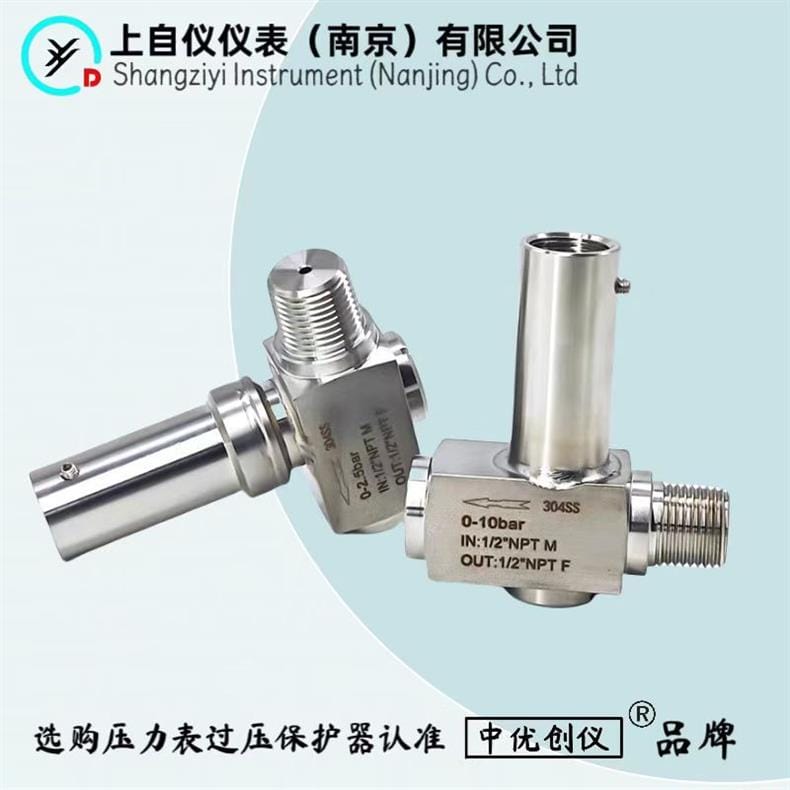

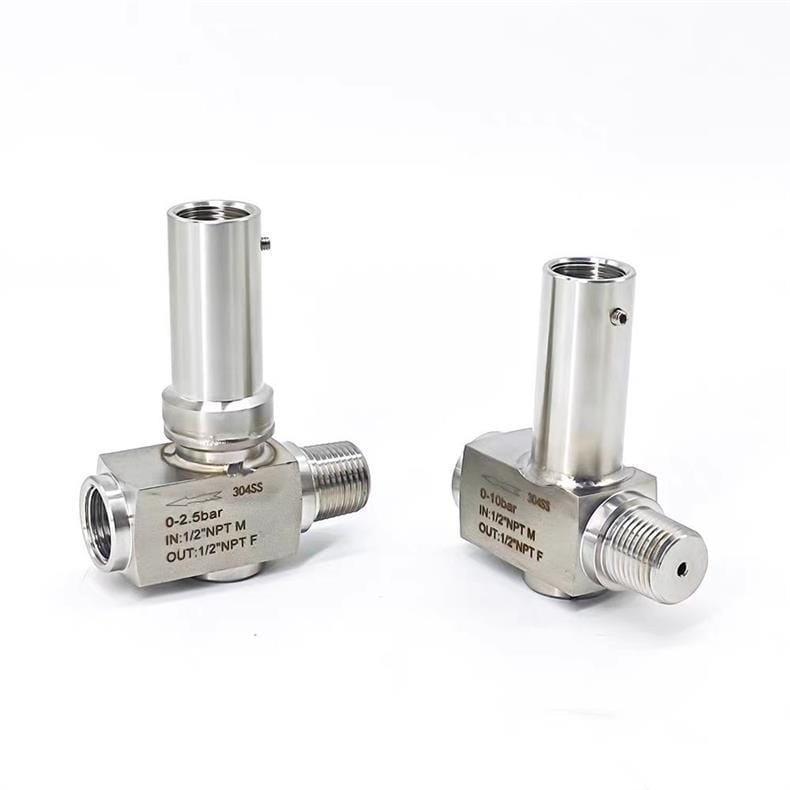

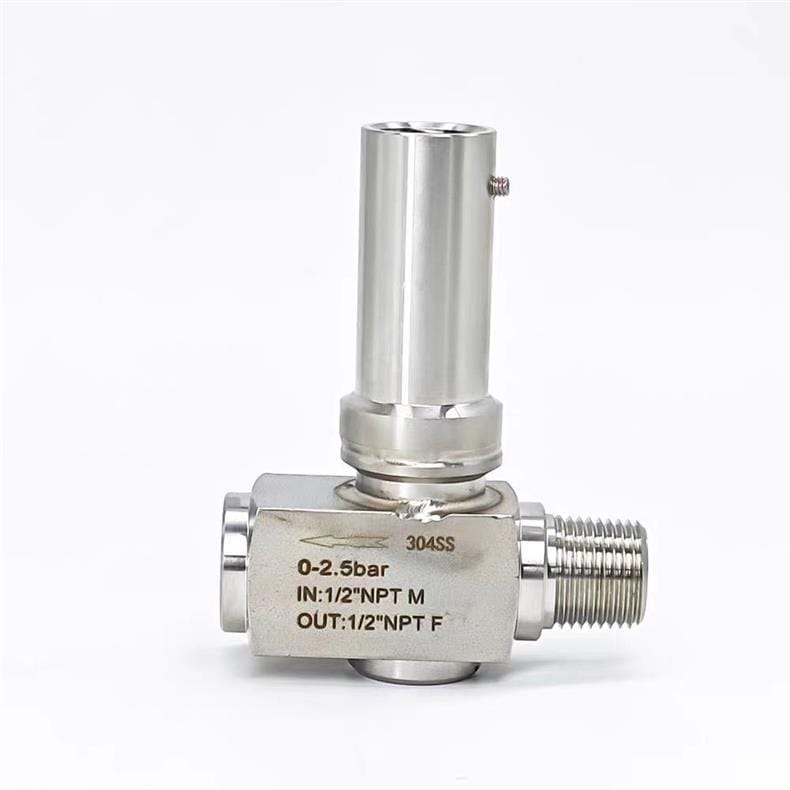

YGBHQ 系列壓力表過壓保護器
品牌：YGBHQ
制造商：上自?xún)x儀表 (南京) 有限公司 / 中優創儀

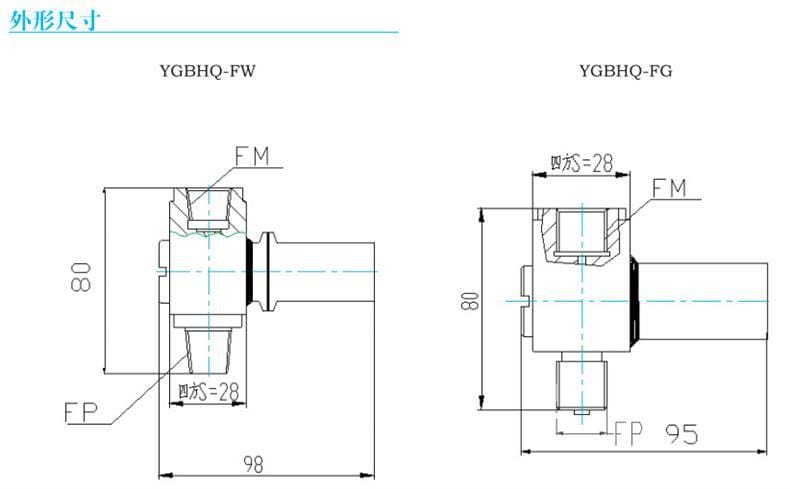

型號：YGBHQ-FG (針式), YGBHQ-FW (膜片式)
核心特點
- 高耐壓保護：具備強大的過壓承受能力，最高可達 50MPa，有效保護后端精密儀表。
- 寬量程選擇：提供從低壓到高壓的多檔量程，覆蓋 1~40MPa 等常用范圍。
- 接口多樣化：支持多種螺紋標準，包括 M20×1.5、1/2″NPT、G1/2 等，適配不同管路系統。
- 材質可選：本體及接液部分可采用 304SS 或 316L 不銹鋼，滿足耐腐蝕需求；密封件可選氟橡膠或硅橡膠。
- 環境適應性強：工作溫度范圍寬，適用于 -25℃至 120℃的工況環境。

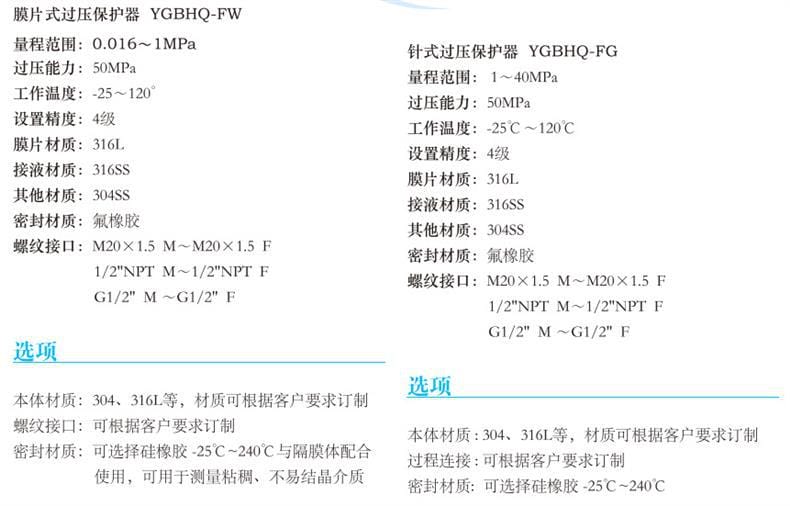

技術參數
| 參數項 |
規格說明 |
| 量程范圍 |
0.016~1MPa (FW 型), 1~40MPa (FG 型) |
| 過壓能力 |
50MPa |
| 工作溫度 |
-25℃ ~ 120℃ (硅橡膠可擴展至 240℃) |
| 精度等級 |
4 級 |
| 膜片材質 |
316L 不銹鋼 |
| 接液材質 |
304SS / 316L 不銹鋼 (可按需定制) |
| 密封材質 |
氟橡膠 (FKM) / 硅橡膠 (VMQ) |
| 螺紋接口 |
M20×1.5, 1/2″NPT, G1/2 (可定制) |
| 本體材質 |
304 / 316L (可定制) |
應用行業
本產品廣泛應用于對壓力測量有安全保護要求的工業領域，主要包括：
- 石油化工：管道輸送、反應釜壓力監測。
- 電力能源：鍋爐給水、蒸汽系統壓力保護。
- 水處理：泵出口保護、管網壓力監控。
- 通用機械：液壓系統、氣動控制系統。
- 制藥食品：衛生級流體管路中的壓力防護 (需選用相應材質)。
安裝條件
- 連接方式：根據現場管路接口選擇合適的螺紋規格進行旋緊連接。
- 安裝方向：建議垂直安裝，避免介質沉淀影響靈敏度；若水平安裝需確保接口無應力。
- 管路要求：安裝前需清理管路雜質，防止堵塞過壓保護器的感應孔。
- 壓力匹配：確保被測介質的最大工作壓力不超過保護器的額定量程。
注意事項
- 嚴禁超壓：雖然具備過壓保護功能，但長期運行壓力不應超過額定量程，以免損壞內部結構。
- 定期校驗：建議按照計量周期定期對過壓保護性能進行測試，確保其可靠性。
- 介質兼容：使用前確認介質與密封材質 (氟橡膠/硅橡膠) 的兼容性，特別是腐蝕性介質。
- 維護檢查：定期檢查是否有泄漏現象，發現密封老化應及時更換密封圈。
- 環境防護：避免在劇烈震動或極端高溫環境下超出標稱溫度范圍使用。
