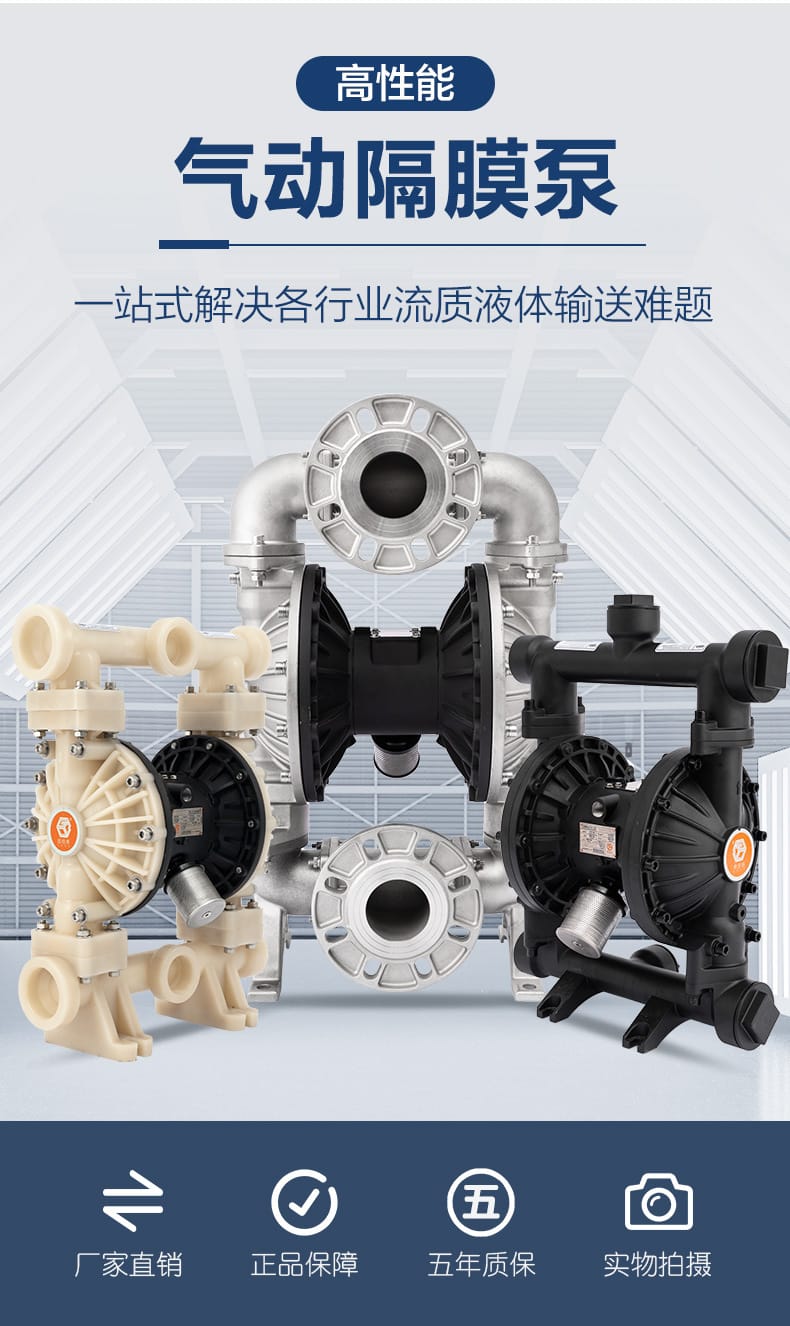

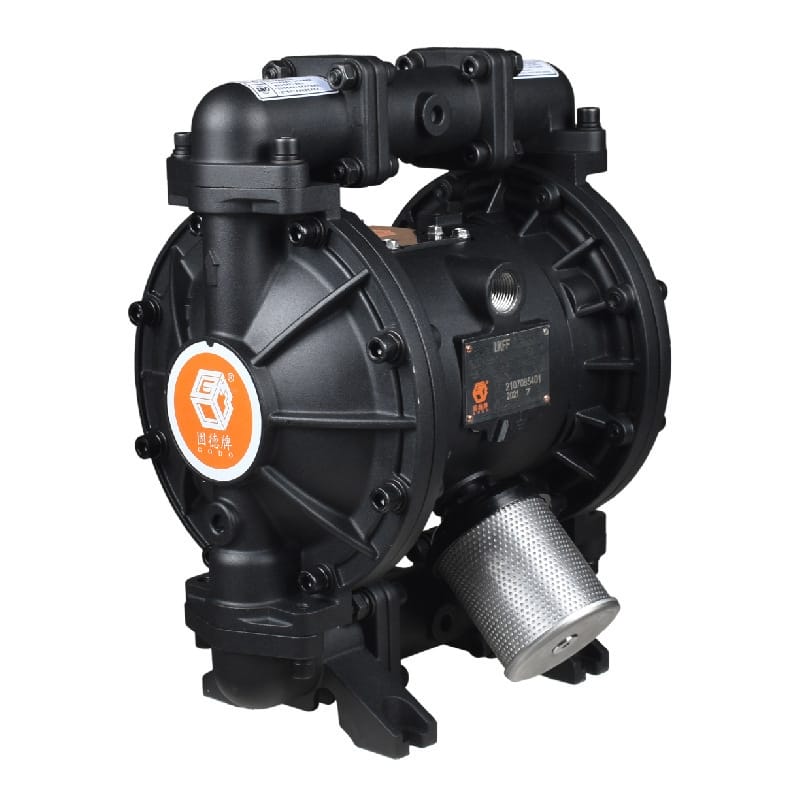

邊鋒固德牌 QBY3 系列氣動隔膜泵產品手冊
品牌背景

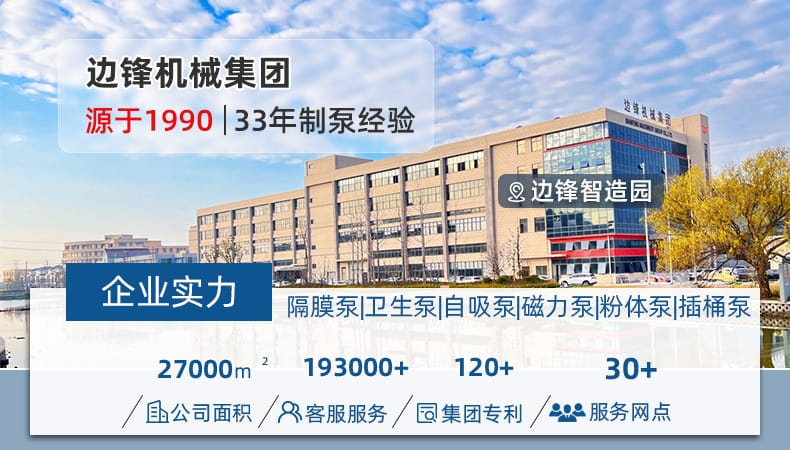

邊鋒機械集團，源于 1990 年，擁有 33 年制泵經驗。源頭廠家直供，全國包郵，五年質保，提供終身技術支持。
核心特點
- 高效耐用：QBY3 系列每年僅需更換一次易損件，全壽命成本比老款低 30%。
- 智能防死機：新型內置氣閥室杜絕死機風險，超負荷自動停機，負荷恢復自動啟動。
- 安全防爆：符合 Ex c II T6 Gb 防爆標準，無需用電，適用于易燃易爆場所。

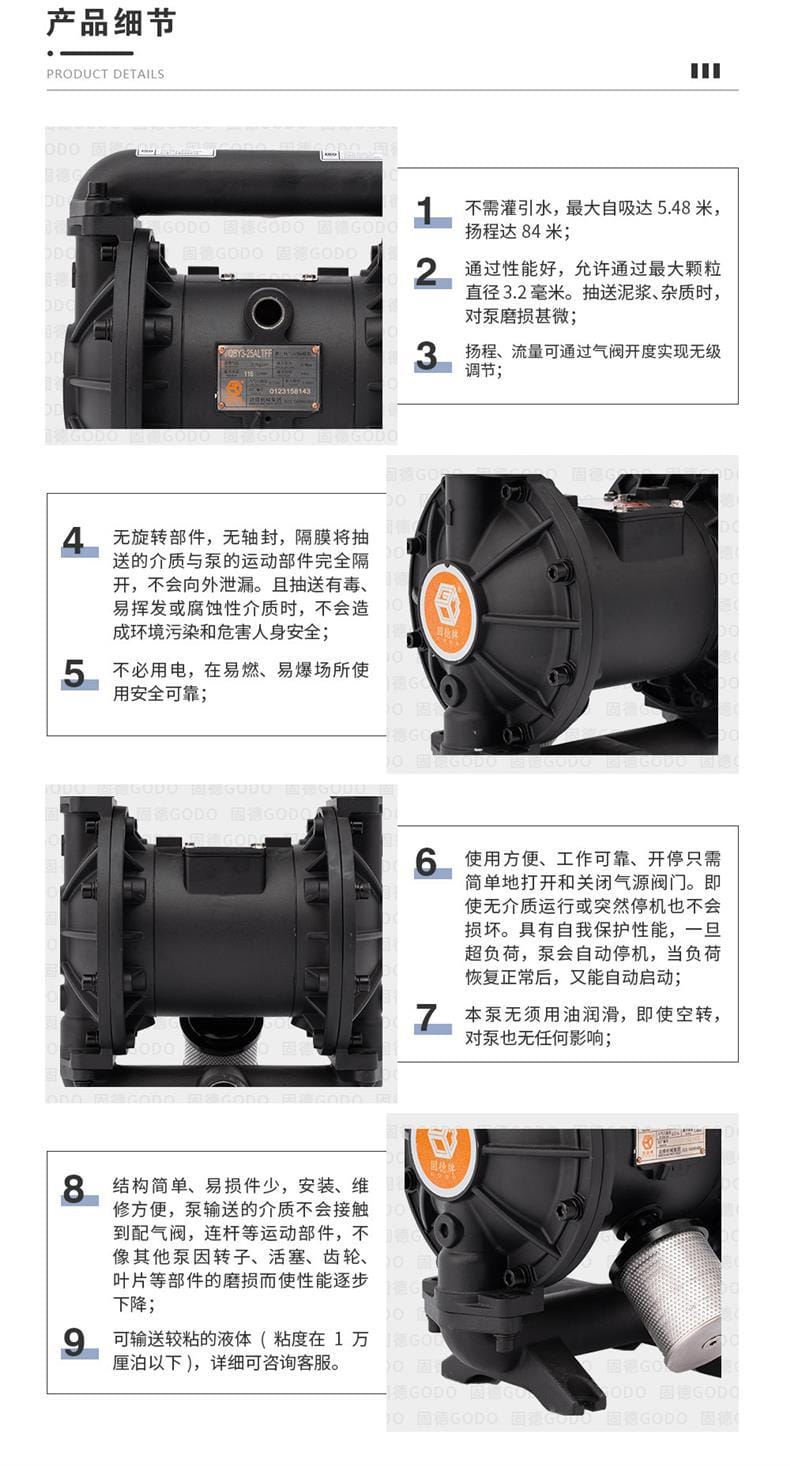

- 強勁性能：最大自吸可達 5.48 米，揚程達 84 米，允許通過顆粒直徑最大 9.4mm。
- 零泄漏設計：無軸封，介質與運動部件完全隔開，環保且保障人身安全。
- 靈活調節：流量和揚程可通過氣閥開度實現無級調節。
- 多材質適配：提供鋁合金、球鐵、不銹鋼、PTFE、PP 等多種材質選擇。
- 維護簡便：結構簡單，易損件少，安裝維修方便。
技術參數

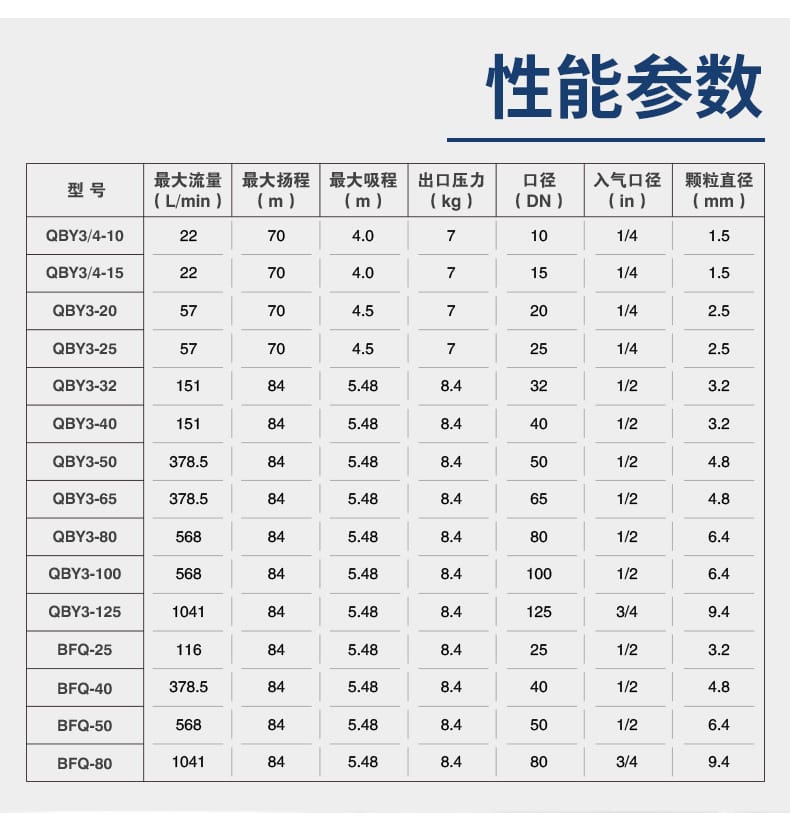

通用性能參數表
| 型號 |
最大流量 (L/min) |
最大揚程 (m) |
最大吸程 (m) |
出口壓力 (kg) |
口徑 (DN) |
入氣口徑 (in) |
顆粒直徑 (mm) |
| QBY3/4-10 |
227 |
70 |
4.0 |
7 |
10 |
1/4 |
1.5 |
| QBY3/4-15 |
227 |
70 |
4.0 |
7 |
15 |
1/4 |
1.5 |
| QBY3-20 |
57 |
70 |
4.5 |
7 |
20 |
1/4 |
2.5 |
| QBY3-25 |
57 |
70 |
4.5 |
7 |
25 |
1/4 |
2.5 |
| QBY3-32 |
151 |
84 |
5.48 |
8.4 |
32 |
1/2 |
3.2 |
| QBY3-40 |
151 |
84 |
5.48 |
8.4 |
40 |
1/2 |
3.2 |
| QBY3-50 |
378.5 |
84 |
5.48 |
8.4 |
50 |
1/2 |
4.8 |
| QBY3-65 |
378.5 |
84 |
5.48 |
8.4 |
65 |
1/2 |
4.8 |
| QBY3-80 |
568 |
84 |
5.48 |
8.4 |
80 |
1/2 |
6.4 |
| QBY3-100 |
568 |
84 |
5.48 |
8.4 |
100 |
1/2 |
6.4 |
| QBY3-125 |
1041 |
84 |
5.48 |
8.4 |
125 |
3/4 |
9.4 |
| BFQ-25 |
116 |
84 |
5.48 |
8.4 |
25 |
1/2 |
3.2 |
| BFQ-40 |
378.5 |
84 |
5.48 |
8.4 |
40 |
1/2 |
4.8 |
| BFQ-50 |
568 |
84 |
5.48 |
8.4 |
50 |
1/2 |
6.4 |
| BFQ-80 |
1041 |
84 |
5.48 |
8.4 |
80 |
3/4 |
9.4 |

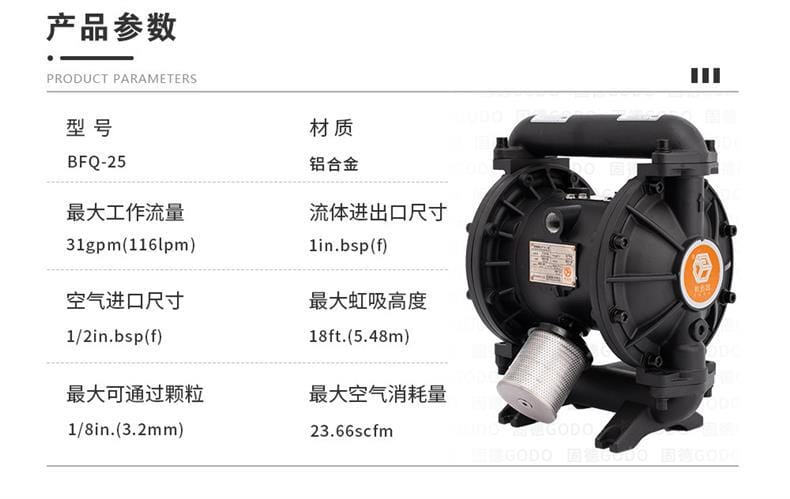

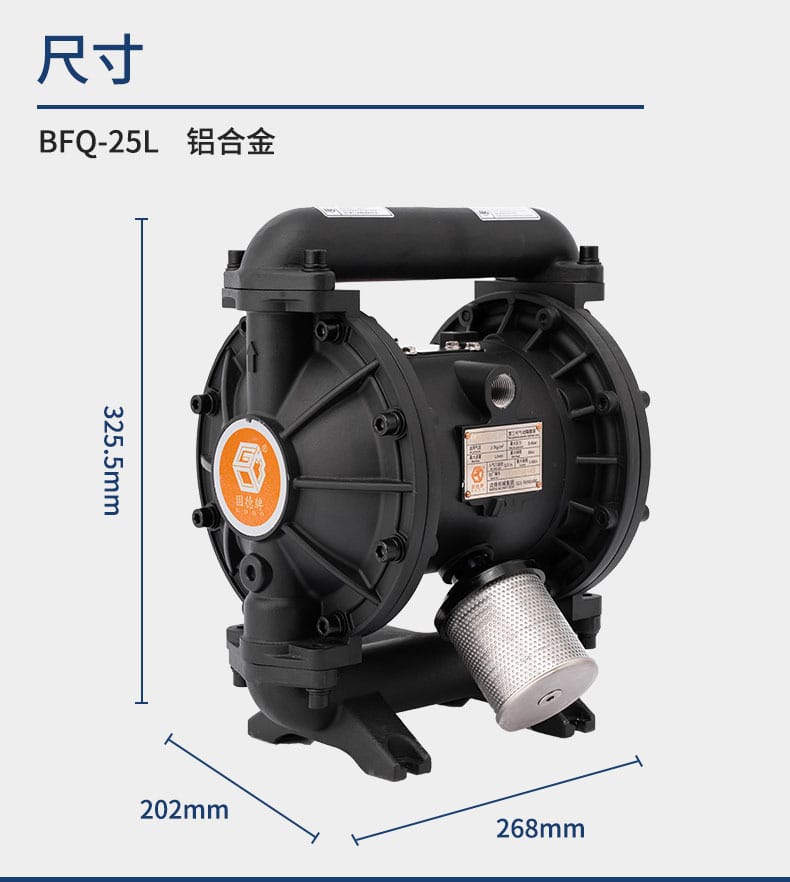

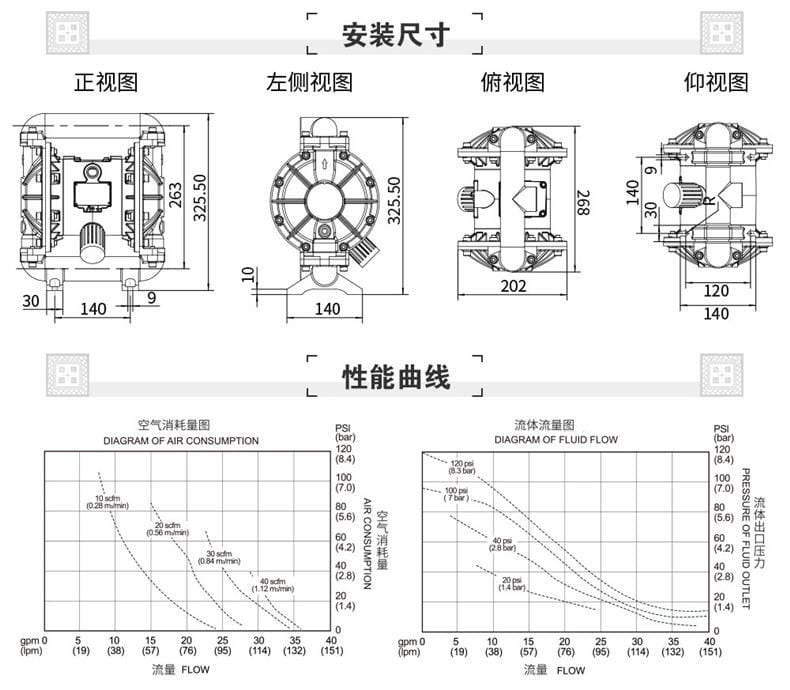

重點型號 BFQ-25L 詳細參數
- 材質：鋁合金
- 流體進出口尺寸：1in.bsp(f)
- 空氣進口尺寸：1/2in.bsp(f)
- 最大工作流量：31gpm (116lpm)
- 最大虹吸高度：18ft. (5.48m)
- 最大可通過顆粒：1/8in. (3.2mm)
- 最大空氣消耗量：23.66scfm
應用行業與材質匹配
本泵廣泛運用于陶瓷、化工、環保、油田、制藥、食品、冶金、造紙、電力、印染等領域。具體材質適用場景如下：

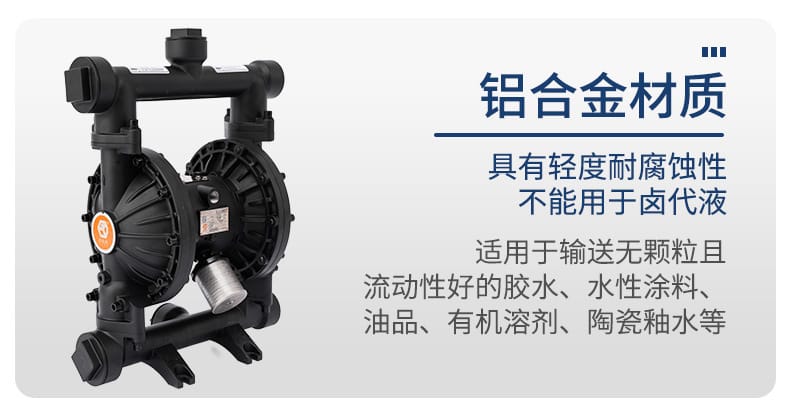

- 鋁合金：輕度耐腐蝕，適用于膠水、水性涂料、油品、有機溶劑、陶瓷釉水等（不可用于鹵代液）。

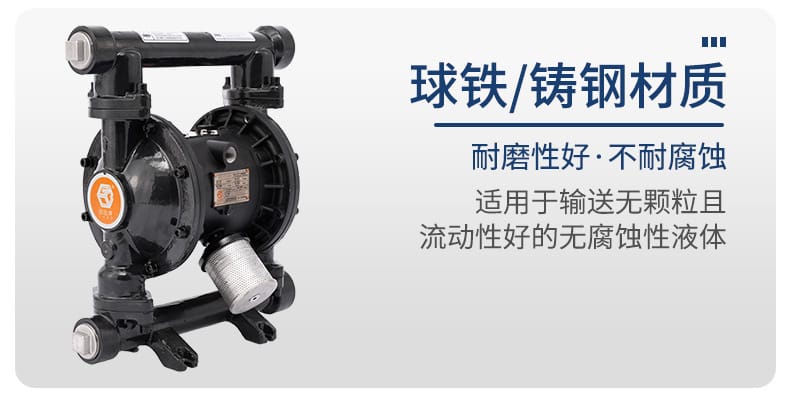

- 球鐵/鑄鋼：耐磨性好，不耐腐蝕，適用于無腐蝕性液體。

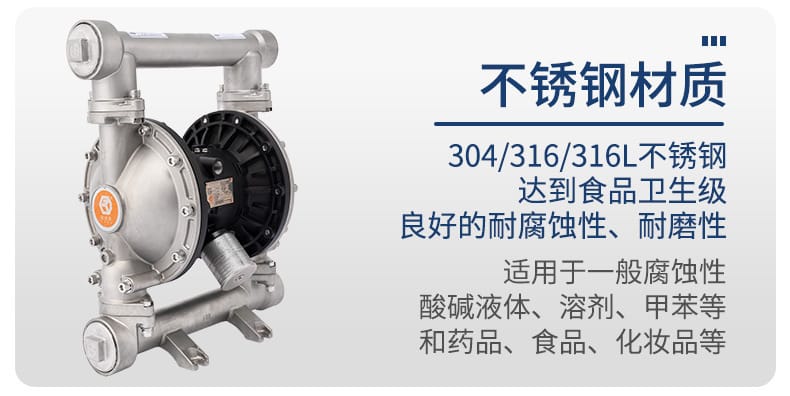

- 不銹鋼 (304/316/316L)：食品衛生級，耐腐蝕耐磨，適用于酸堿液體、溶劑、藥品、食品、化妝品等。

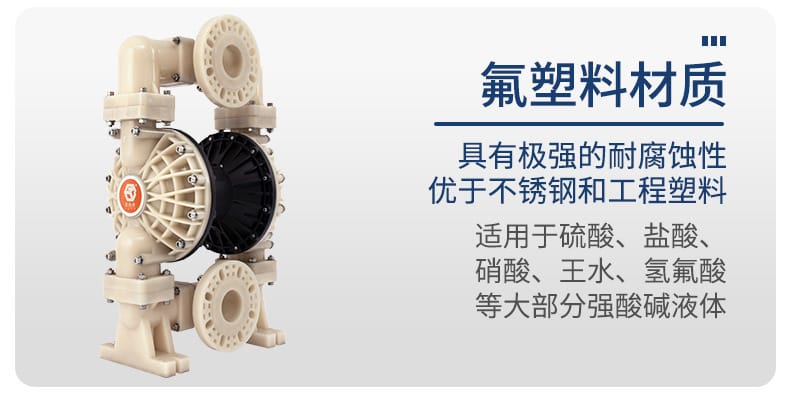

- 聚四氟乙烯 (PTFE)：極強耐腐蝕性，適用于硫酸、鹽酸、硝酸、王水、氫氟酸等強酸堿液體。

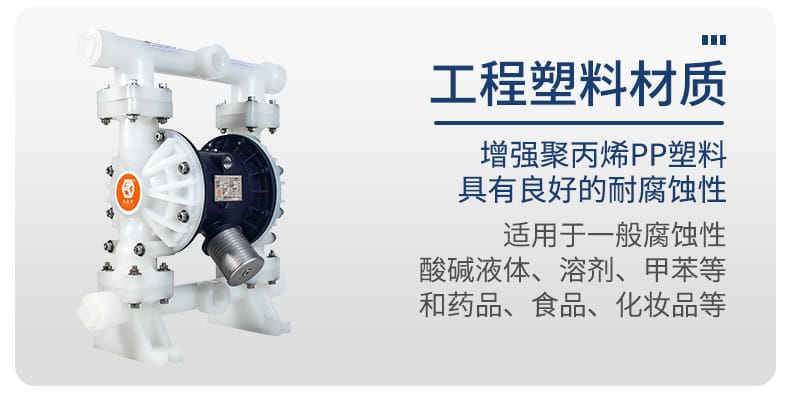

- 工程塑料 (PP)：良好耐腐蝕性，適用于一般腐蝕性酸堿液體、溶劑、藥品、食品等。
安裝條件
- 氣源要求：需配備壓縮空氣動力源，建議使用潔凈干燥空氣，配管直徑需滿足入氣口徑要求（如 1/2in.bsp(f)）。
- 管路連接：根據型號選擇對應的流體進出口尺寸（如 1in.bsp(f)），確保密封良好。
- 環境要求：工作環境溫度最高可達 150℃，具備耐高溫性能；若需防爆，請確認現場符合 Ex c II T6 Gb 標準。
- 基礎固定：泵體震動小，但仍建議安裝在穩固基礎上，必要時加裝減震墊。
- 空間預留：需預留足夠的維修空間以便更換易損件及拆卸零部件。
注意事項
- 材質兼容性：鋁合金泵嚴禁輸送鹵代液，以免腐蝕損壞；強酸強堿請選擇 PTFE 或不銹鋼材質。
- 易損件維護：正常工況下建議每年檢查更換一次易損件（如膜片、球閥、密封圈），老款泵頻率較高，新款已優化。
- 運行保護：雖然泵可空運轉，但長期空轉可能影響壽命；出口堵塞時泵會自動停機，卸壓后自動啟動，請勿強行干預。
- 潤滑要求：本泵無須用油潤滑，即使空轉也無影響，切勿隨意添加潤滑油進入氣路。
- 安全操作：在易燃、易爆場所使用時，請確保接地良好，并使用高品質金屬消聲器以降低噪音并輔助防爆。
- 粘度限制：可輸送較粘液體（粘度在 1 萬厘泊以下），超過此范圍請咨詢客服確認。
企業實力與合作
- 資質認證：統一社會信用代碼 91310118MAIJLAYE9K，注冊資本 5000 萬元，擁有 60 余項核心專利。
- 合作伙伴：中遠海運、中國石油、國藥集團、青島啤酒、SANY 等多家知名企業。
- 售后服務：全國包郵，送貨上門，五年質保，提供終身技術支持。
