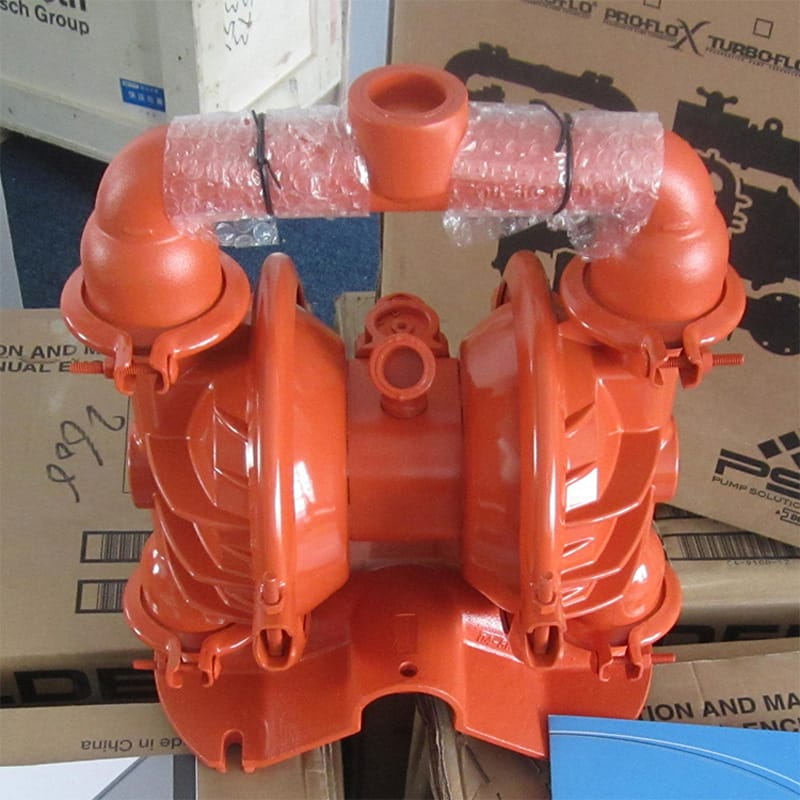

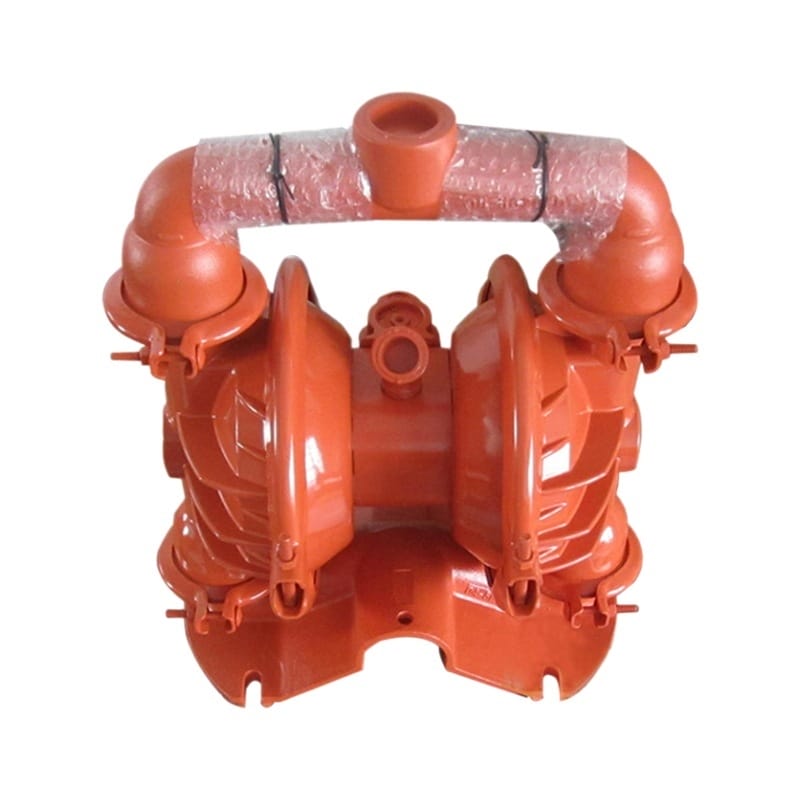

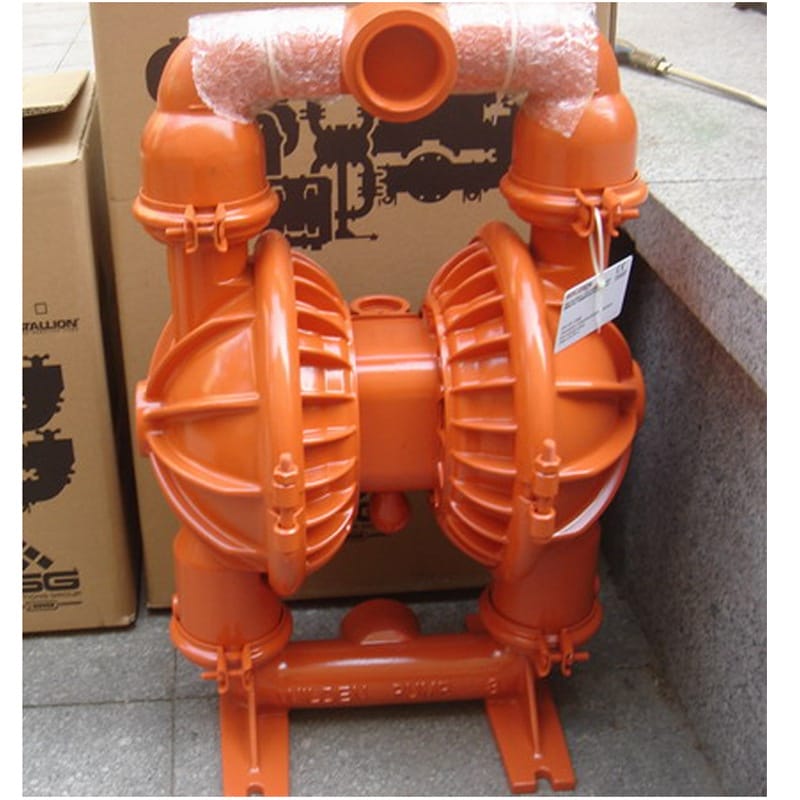

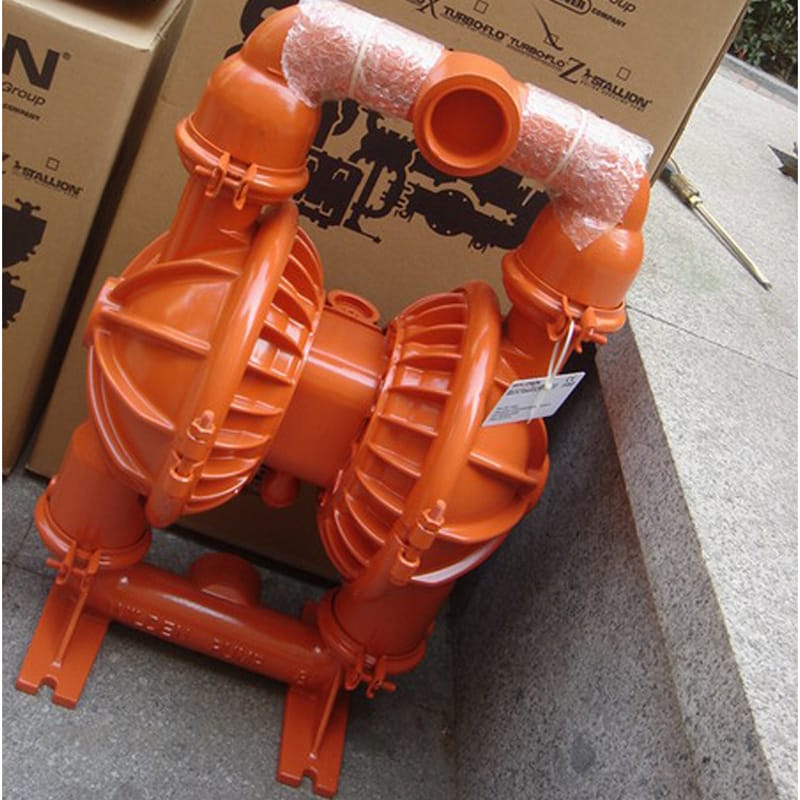

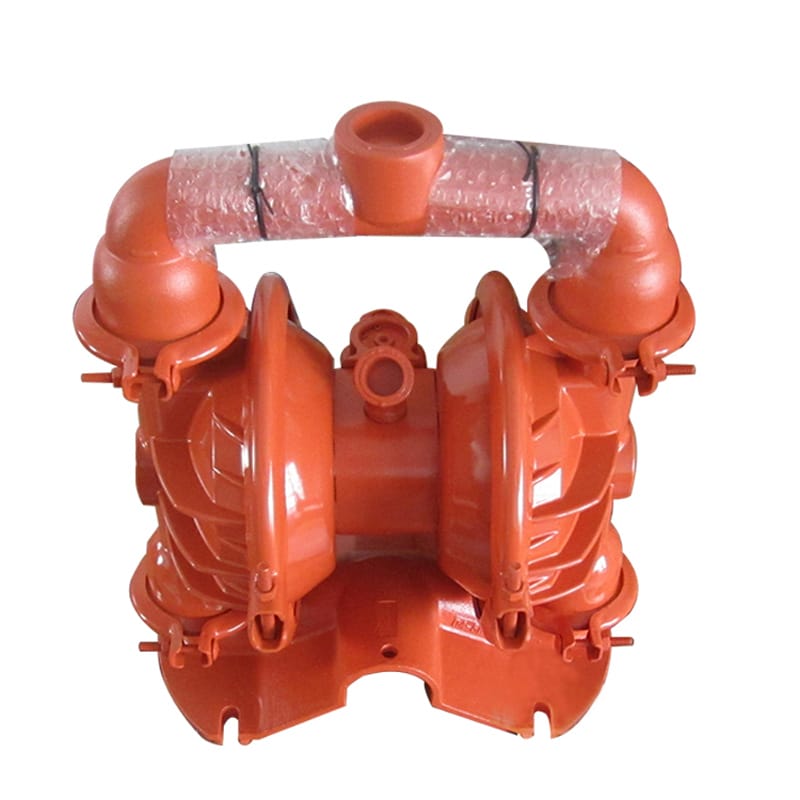

威爾頓（WILDEN）TZ8系列氣動隔膜泵（二寸化工排污泵/工業流體輸送泵）
核心特點
- 本質安全：無電火花設計，適用于易燃易爆危險工況；
- 強自吸能力：自吸高度達7米（優于通用型6米），可干啟動、空運行；
- 介質兼容性廣：通過靈活選配泵體與隔膜材質，可安全輸送強酸、強堿、強有機溶劑、高粘度、含顆粒、剪切敏感等復雜流體；
- 結構可靠免維護：無動密封、無旋轉部件、無機械軸封、無聯軸器，泄漏風險為零，維修成本極低；
- 操作智能便捷：無需復雜控制系統，啟停簡單；流量與揚程可通過調節進氣壓力/氣量無級調控；出口可隨時開關，不怕憋壓或堵塞；內置壓力自動平衡機制，無需外置泄壓閥；
- 使用場景靈活：支持潛水作業、移動式部署，輕便易搬運，適應多變工況。
技術參數
- 口徑規格：1/4″、1/2″、1″、1?″、2″、3″、4″（本款為2″二寸型號）；
- 最大流量范圍：18 LPM ～ 1174 LPM（依口徑與工況而定）；
- 最大自吸高度：7 米；
- 最大進氣壓力：8.6 bar；
- 工作溫度范圍：
- 氯丁橡膠/丁腈橡膠隔膜：-10℃ ～ +65℃；
- 氟橡膠（FKM）隔膜：-10℃ ～ +176℃；
- 三元乙丙橡膠（EPDM）隔膜：-51℃ ～ +121℃；
- WIL-FLEX橡膠隔膜：-10℃ ～ +93℃；
- 特氟龍（PTFE）復合隔膜：-20℃ ～ +150℃（視背襯材質而定）。
應用行業
- 化工行業（濃硫酸、鹽酸、氫氧化鈉、液氯、有機溶劑等腐蝕性介質輸送）；
- 環保水務（污水處理、污泥回流、加藥計量、海水淡化預處理）；
- 石油石化（燃油、柴油、液壓油、煤油、潤滑油轉移）；
- 制藥與食品（GMP潔凈流體、剪切敏感物料、CIP清洗液）；
- 表面處理（電鍍液、磷化液、蝕刻液）；
- 造紙、陶瓷、礦業（高固含量漿料、磨蝕性懸浮液）。
安裝條件
- 氣源要求：清潔、干燥、無油壓縮空氣（建議配置空氣過濾器與油水分離器）；進氣管路需匹配泵體接口尺寸，避免節流導致動力不足；
- 安裝方式：可水平/垂直安裝，推薦底座固定或支架支撐；允許短時潛水（需確認具體型號IP等級及隔膜材質耐水性）；
- 進出口連接：采用標準NPT或ISO螺紋，建議配置柔性軟管以吸收振動；進口側應避免急彎與縮徑，確保充分自吸；
- 環境適應性：適用于室內外環境，但需避免長期暴曬、冰凍及強電磁干擾區域；防爆場合須選用符合ATEX/IECEx認證的氣控組件；
- 基礎要求：無需混凝土基礎，但地面應平整穩固，防止運行中移位或共振。
注意事項
- 嚴禁無氣源空載高速運轉：雖可空運行，但長期無氣壓下高頻往復會加速隔膜疲勞；
- 隔膜選型必須匹配介質特性：如輸送氫氟酸不可用玻璃增強聚丙烯泵體；輸送酮類溶劑禁用丁腈橡膠隔膜；高溫濃堿液須避開鋁泵體（易堿蝕）；
- 定期檢查耗材：建議每500小時檢查隔膜、球閥、球座磨損情況，及時更換以保障密封性與效率；
- 氣閥維護：保持氣閥清潔，避免雜質卡滯導致動作失靈；寒冷地區停機后須排盡氣路冷凝水；
- 禁止超壓運行：進氣壓力不得超過8.6 bar，否則將導致隔膜爆裂或氣閥損壞；
- 輸送含固體顆粒介質時：需確保顆粒尺寸＜口徑的1/4，并優先選用大通道球閥結構及耐磨隔膜（如WIL-FLEX或PTFE）；
- 首次啟用或長期停用后：務必進行清水試運行，確認無異響、無泄漏、自吸正常后再投入工藝介質。

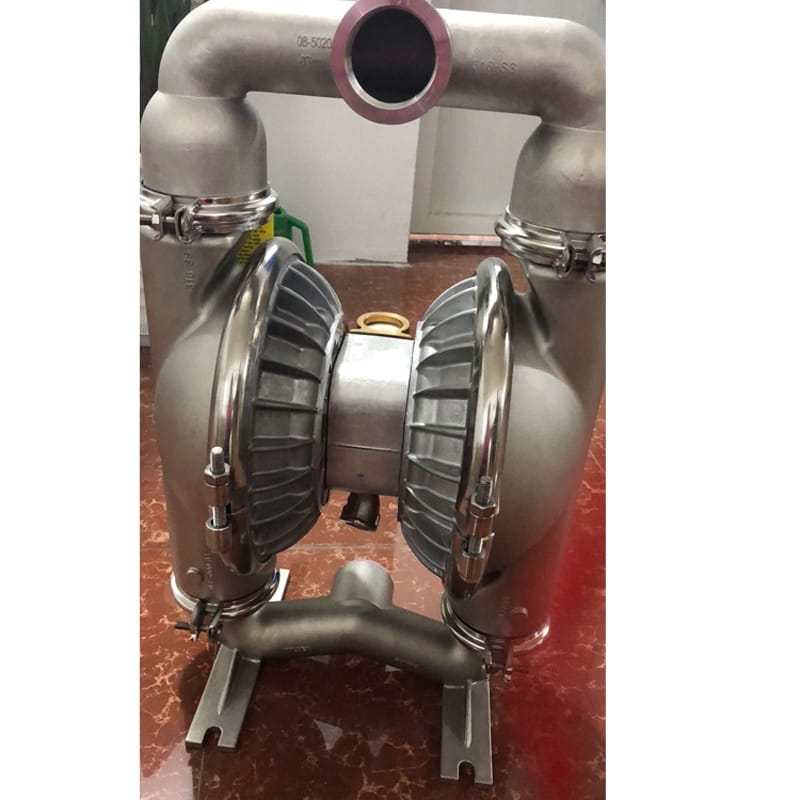

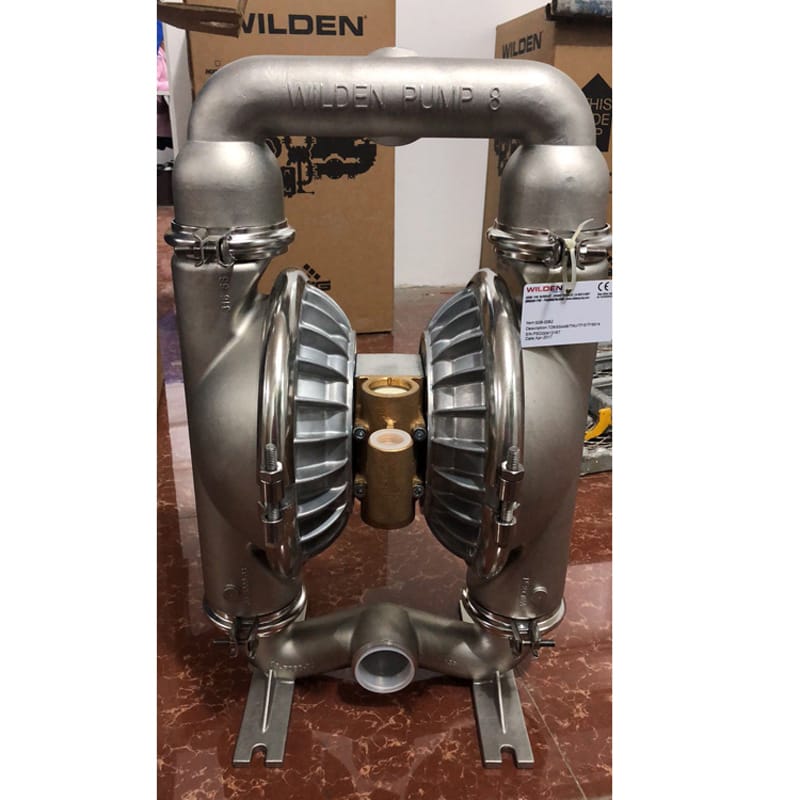

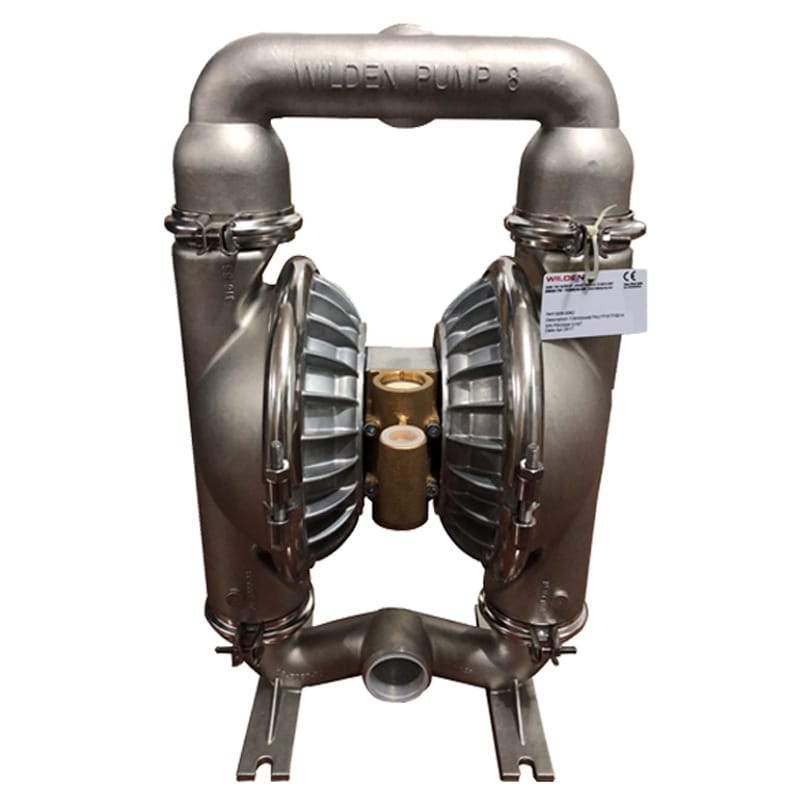

泵體材料包括：鋁合金、鑄鐵、不銹鋼、哈氏合金、聚丙烯、聚偏二氟乙烯、聚四氟乙烯
隔膜包括：氯丁橡膠：一種普通用途的隔膜，適用于非侵蝕性液體泵送領域、例如污水處理、自來水或海水，具有很好的柔韌性，經濟且耐用。
丁睛橡膠：用于輸送石油及油類液體，如含鉛汽油，柴油，液壓油，煤油機油等等。
氟化橡膠：高溫流體泵送，耐溫高176度，也可輸送一些侵蝕性的液體
三元橡膠：低溫泵送，低零下51度，也可選作泵送稀酸或低腐蝕生的液體
WIL-FLEX橡膠：適用于酸性或堿性腐蝕性，如氫氧化納，硫酸或鹽酸等等，在性價方面與氯丁橡膠相當，此材料具有好的抗磨損性與耐用性
特氟龍隔膜：泵送高腐蝕性流體如硫酸、香業香料、氯代烴類，酮及醋酸鹽
口徑: 1/4” 1/2” 1” 11/2” 2” 3” 4”
流量：18LPM-1174LPM
自吸高度：7米
進氣壓力：8.6BAR
氣動隔膜泵的通用優點
無電火花，可以空運行，可自吸啟動工作，無需復雜的控制，操作簡單，自吸高度可達6M
可通過選用泵體的外殼及隔膜的材質來輸送不同特性的強酸、強堿、強有機溶劑液體介質
無動密封，不污染物料，低剪切力，不易破壞物料結構
可潛水，可移動，搬運方便，可作移動式泵使用
無旋轉性零件（或軸承），無機械軸封，無連接器，維修費用低
可通過改變氣量而改變輸送速度
可通過改變壓力而改變輸送高度
可輸送高稠，高粘度的液體介質
可隨時開關出口，不怕堵塞
壓力自動平衡（無須泄壓閥）
