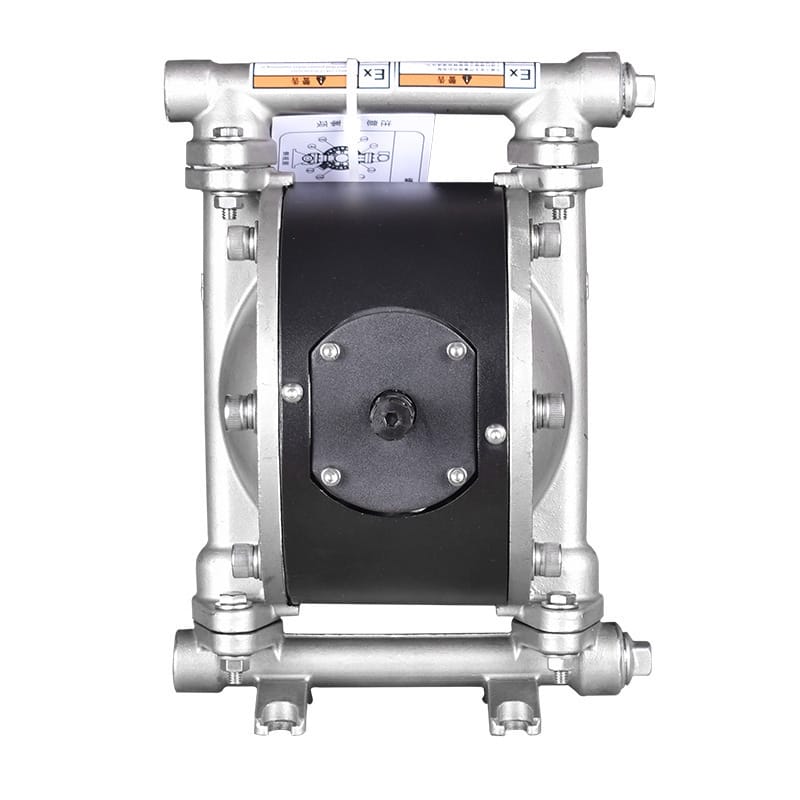

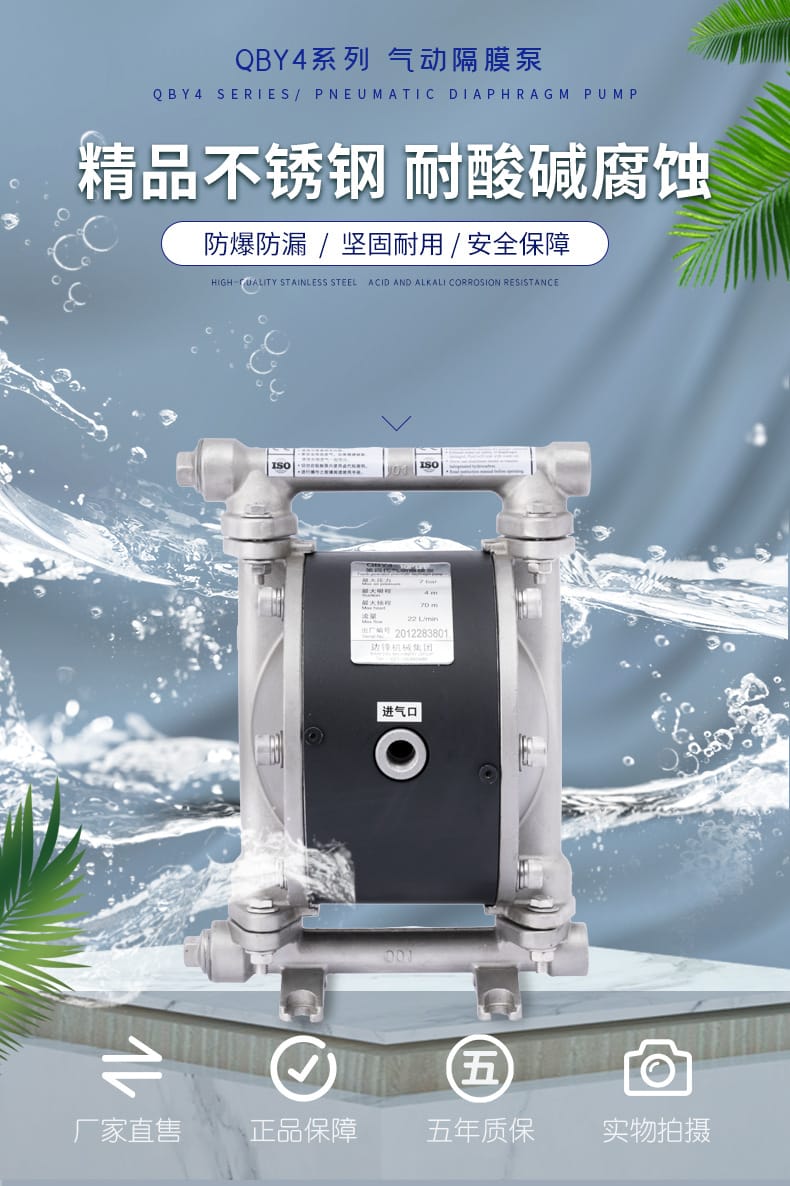

邊鋒固德 QBY4-15 耐酸堿氣動隔膜泵產品說明書
一、核心特點
本款邊鋒固德牌 QBY4-15 氣動隔膜泵專為耐酸堿工況設計，具備以下顯著優勢：
- 材質優異：采用高品質不銹鋼及鋁合金材質，配合氟塑料等選項，具備極強的耐酸堿腐蝕性能。
- 安全防爆：通過防爆合格證認證，適用于易燃易爆環境，運行安全可靠。

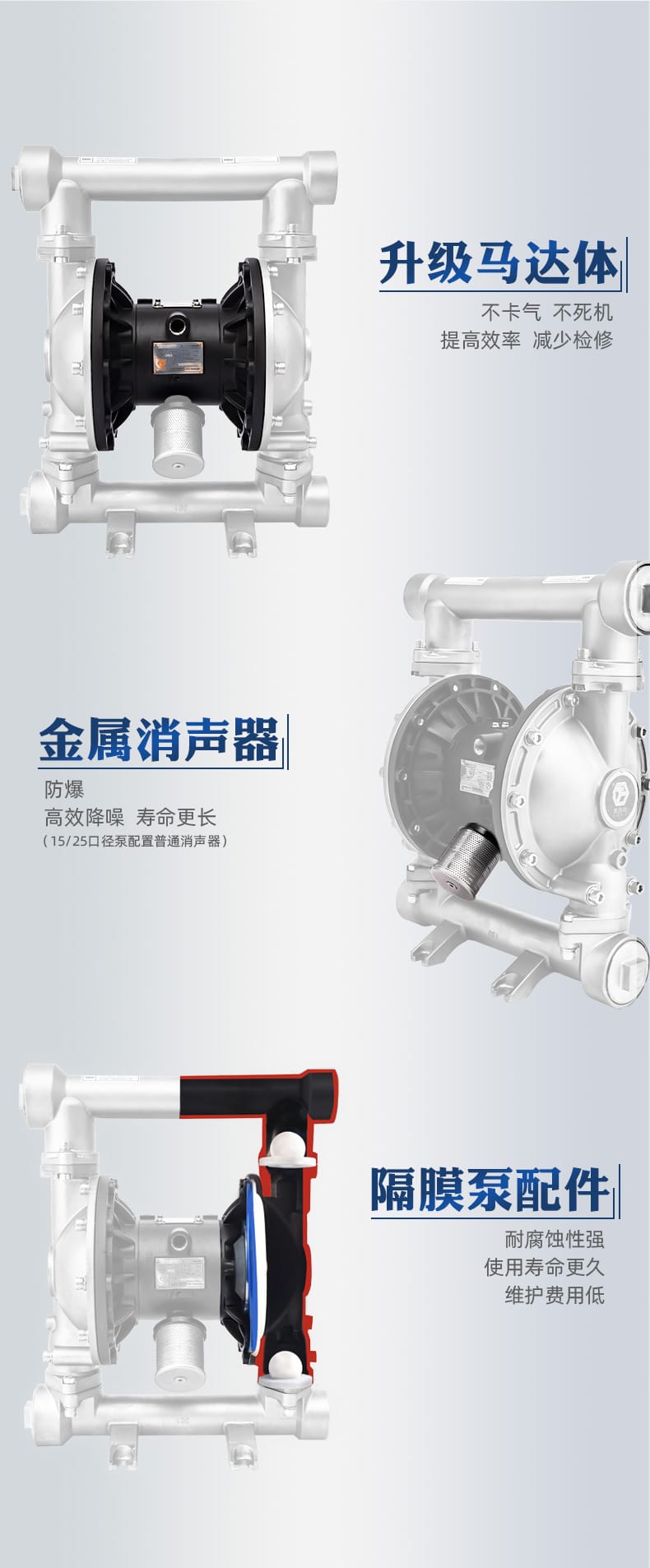

- 高效節能：升級馬達體設計，氣流穩定，不卡氣、不死機，提高效率并減少檢修頻率。
- 低噪耐用：配置金屬消聲器，有效降噪，延長使用壽命；堅固耐用，防漏設計。
- 防護全面：支持空打（可空轉），具備安全防爆、不死機三大貼心防護功能。
- 大流量高壓：擁有大流量、大功率、大壓力特性，滿足不同工況需求。

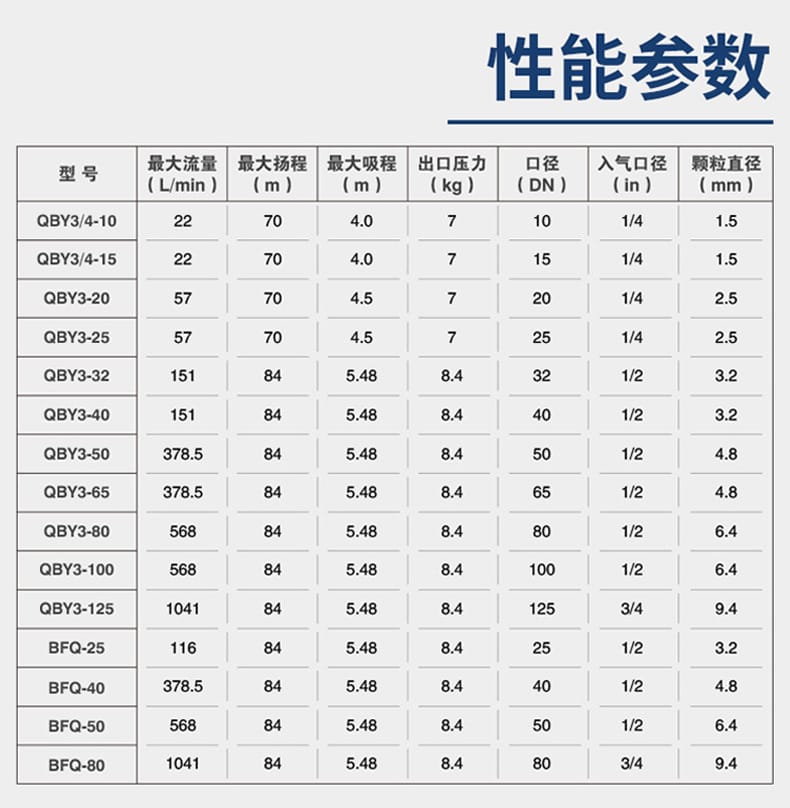

二、技術參數
以下為 QBY3/QBY4 系列部分型號參考參數（具體以實物銘牌為準）：
| 型號 |
最大流量 (L/min) |
最大揚程 (m) |
最大吸程 (m) |
出口壓力 (kg/cm2) |
口徑 (DN/mm) |
入氣口徑 (in) |
允許顆粒直徑 (mm) |
| QBY3/4-10 |
22 |
70 |
4.0 |
7 |
10 |
1/4 |
1.5 |
| QBY3/4-15 |
22 |
70 |
4.0 |
7 |
15 |
1/4 |
1.5 |
| QBY3-20 |
57 |
70 |
4.5 |
7 |
20 |
1/4 |
2.5 |
| QBY3-25 |
57 |
70 |
4.5 |
7 |
25 |
1/4 |
2.5 |
| QBY3-32 |
151 |
84 |
5.4 |
8 |
32 |
1/2 |
3.2 |
| QBY3-40 |
151 |
84 |
5.4 |
8 |
40 |
1/2 |
3.2 |
| QBY3-50 |
378 |
84 |
5.4 |
8 |
50 |
1/2 |
4.8 |
| QBY3-65 |
378 |
84 |
5.4 |
8 |
65 |
1/2 |
4.8 |
| QBY3-80 |
568 |
84 |
5.4 |
8 |
80 |
1/2 |
6.4 |
| QBY3-100 |
568 |
84 |
5.4 |
8 |
100 |
1/2 |
6.4 |
| QBY3-125 |
1041 |
84 |
5.4 |
8 |
125 |
3/4 |
9.4 |

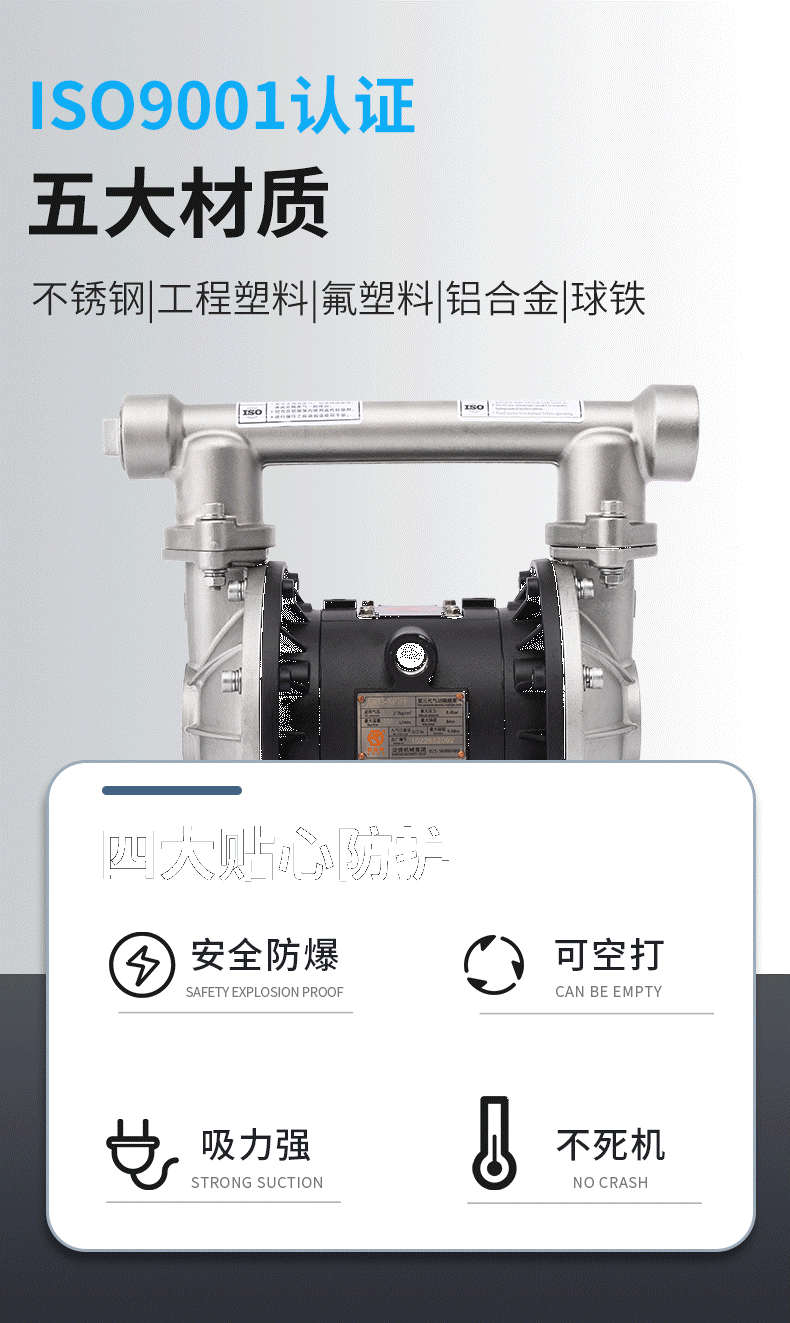

注：提供五大材質可選（不銹鋼、工程塑料、氟塑料、鋁合金、球鐵）。

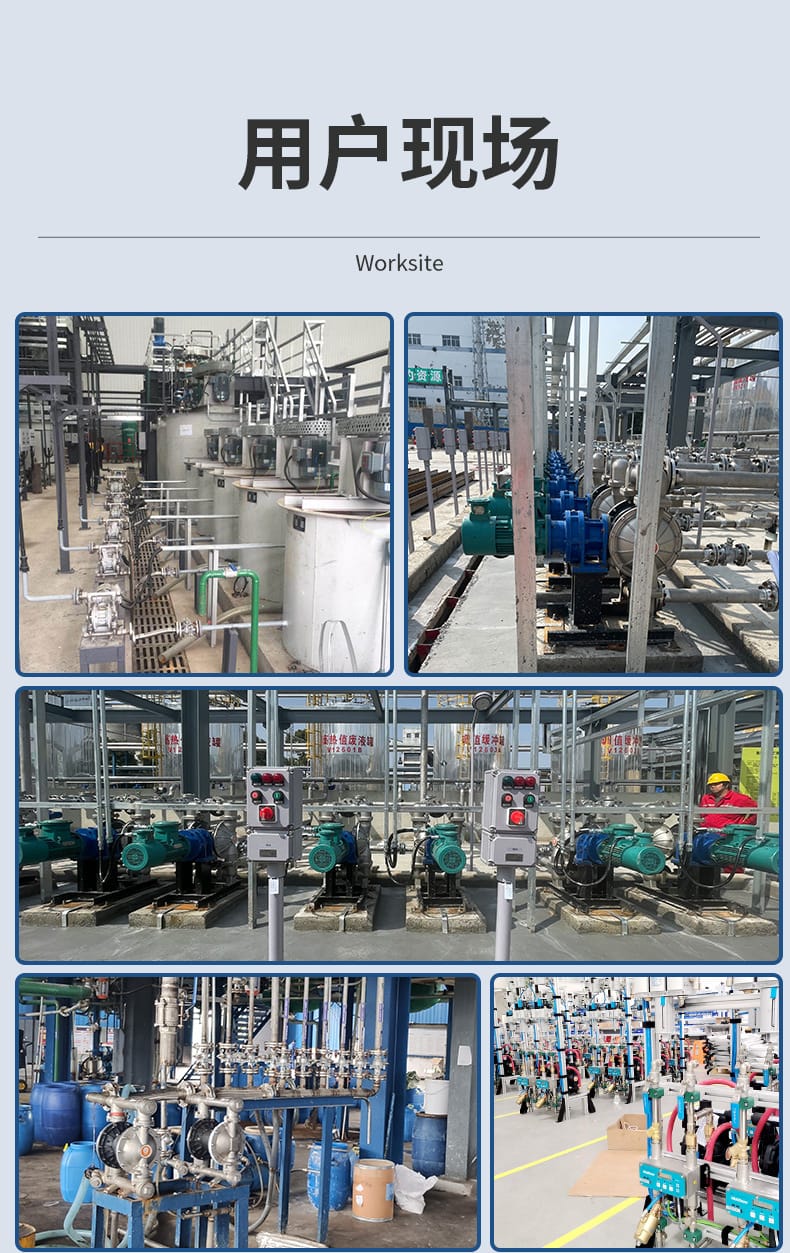

三、應用行業
基于產品耐腐蝕、防爆及衛生級特性，廣泛應用于以下領域：
- 化工行業：酸堿液輸送、廢液處理、涂料攪拌。
- 食品醫藥：符合衛生標準，用于食品加工、制藥原料輸送（如仁和藥業、國藥集團合作案例）。
- 環保水處理：污水處理、污泥排放、循環水系統。
- 機械制造與汽車：零部件清洗液輸送、電鍍液處理（如比亞迪、三一重工合作案例）。
- 能源與礦業：電池材料處理、采礦漿體輸送（如華友鈷業、中石油合作案例）。
四、安裝條件
為確保設備正常運行，請滿足以下安裝條件：
- 氣源要求：需提供干燥、潔凈的壓縮空氣，氣壓范圍通常建議在 0.4-0.7 MPa 之間（根據具體工況調整）。
- 管路匹配：進出口管道直徑應與泵口規格（如 DN15, DN25 等）相匹配，避免彎折過多導致阻力過大。
- 固定支撐：泵體重量較大時，建議加裝支架或底座固定，防止震動移位。
- 環境要求：若用于防爆區域，必須確保電氣連接和氣路連接符合防爆規范；環境溫度應在泵體材質耐受范圍內。
- 排氣空間：安裝位置應留有足夠空間，便于空氣室排氣及后續維護保養。
五、注意事項
在使用過程中，請務必注意以下事項以延長設備壽命：
- 氣源處理：務必在進氣口前安裝油水分離器及過濾器，防止雜質進入氣閥室造成卡頓。
- 潤滑保養：定期向氣閥室加注潤滑油，保持運動部件潤滑良好。

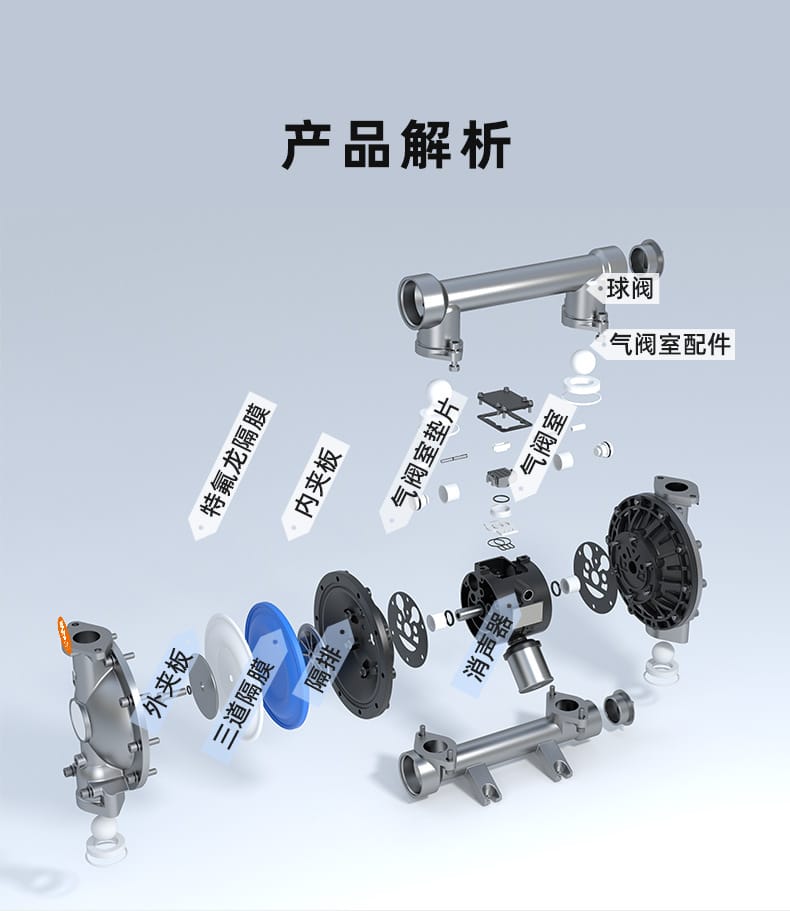

- 膜片檢查：定期檢查特氟龍隔膜及球閥密封性，發現磨損及時更換，防止泄漏。
- 嚴禁超壓：操作壓力不得超過泵體額定出口壓力，以免損壞泵體結構。
- 冬季防凍：若工作環境溫度低于 0℃，停機后需排空泵內液體，防止結冰脹裂泵體。
- 售后服務：本產品享受五年質保，非人為損壞由廠家負責維修；保留出廠編號以便查詢。
六、品牌與服務保障

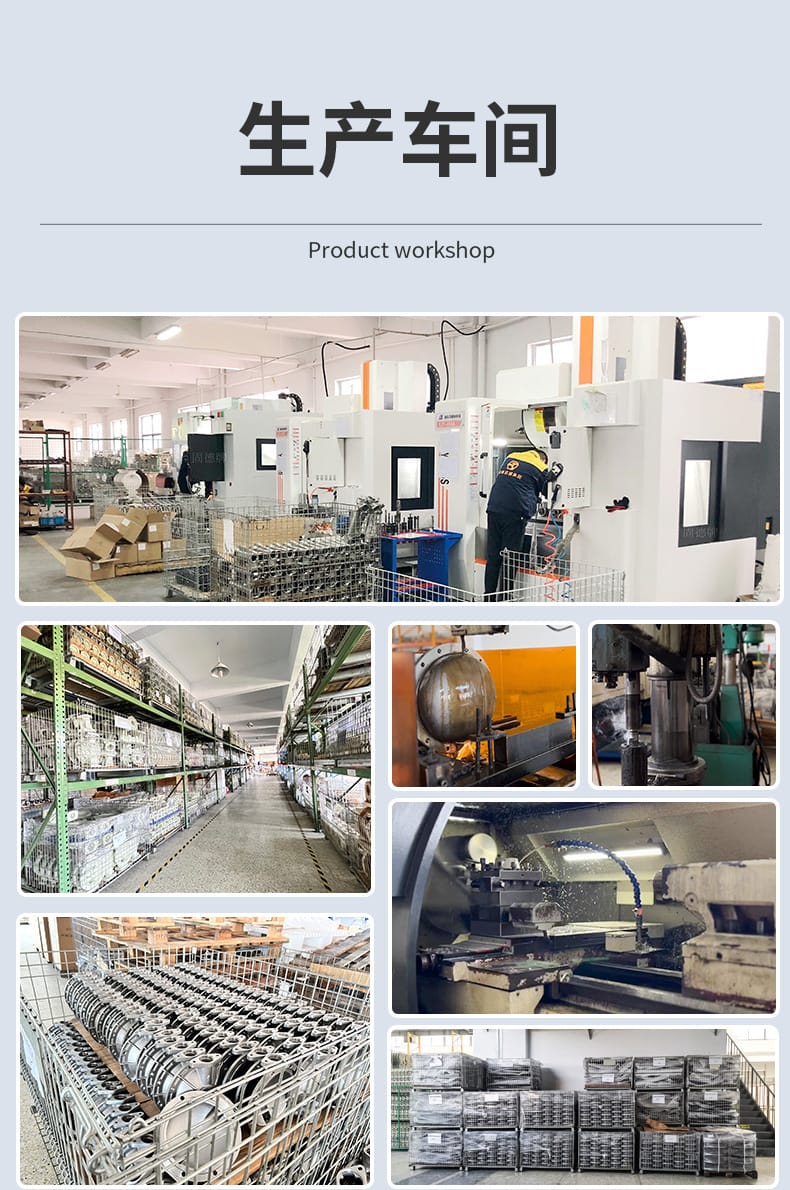

- 企業實力：邊鋒機械集團智造園，面積 15000m2，服務網點覆蓋全國及海外。
- 資質認證：通過 ISO9001 質量管理體系認證、歐盟 CE 認證、防爆合格證及浙江制造認證。
- 合作伙伴：與世界 500 強企業及眾多行業龍頭（中糧、徐工、立邦、伊利等）建立長期合作。

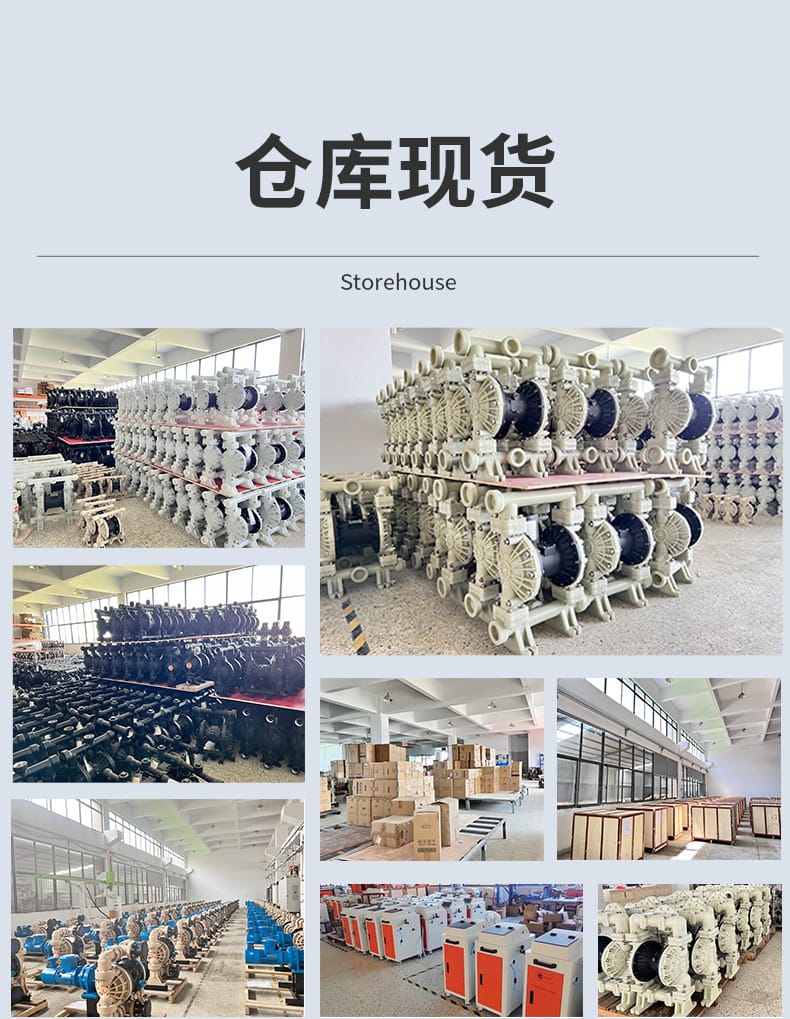

- 物流售后：支持全國各地發貨及海外市場，倉庫現貨直供，專業團隊提供技術支持。
