邊鋒固德高壓電動隔膜泵 (DBY3S-LTFF) 產品技術手冊

1. 產品概述

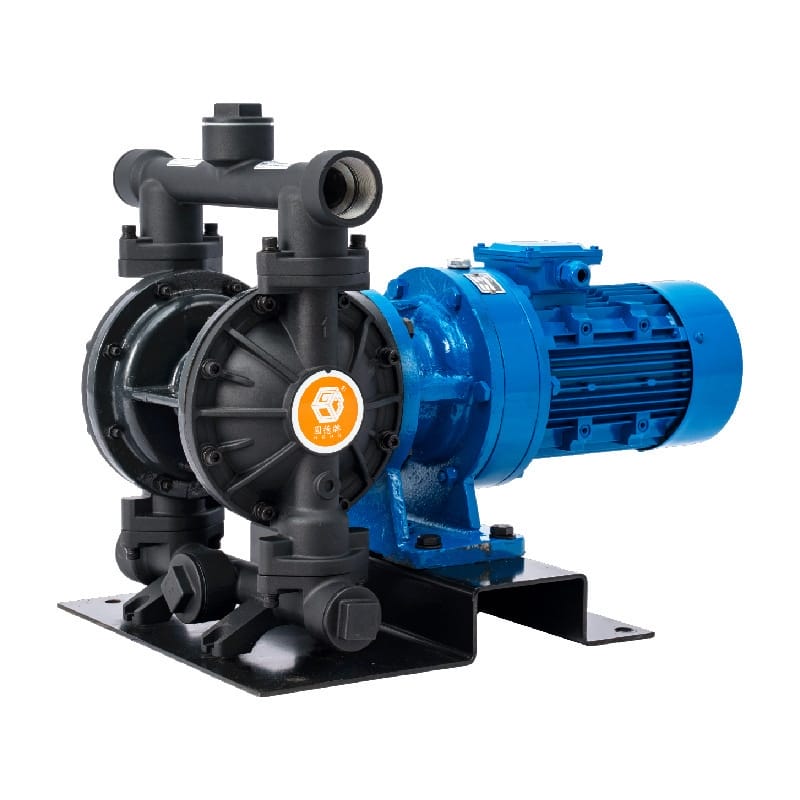

品牌：邊鋒固德 (Bianfeng Gudde) 制造商：邊鋒機械集團 產品名稱：固德高壓電動隔膜泵 DBY3S-LTFF（鋁合金材質） 主要用途：專為涂料、油品及其他流體輸送設計的高性能電動隔膜泵。

2. 核心特點

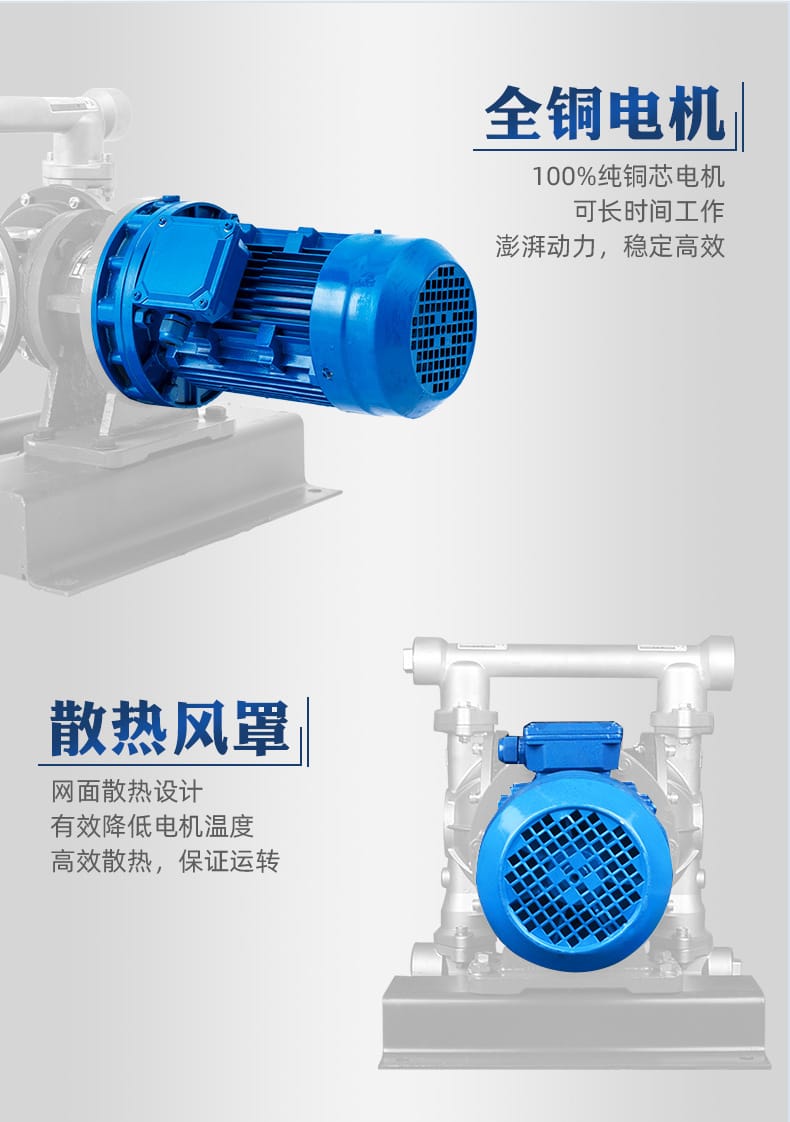

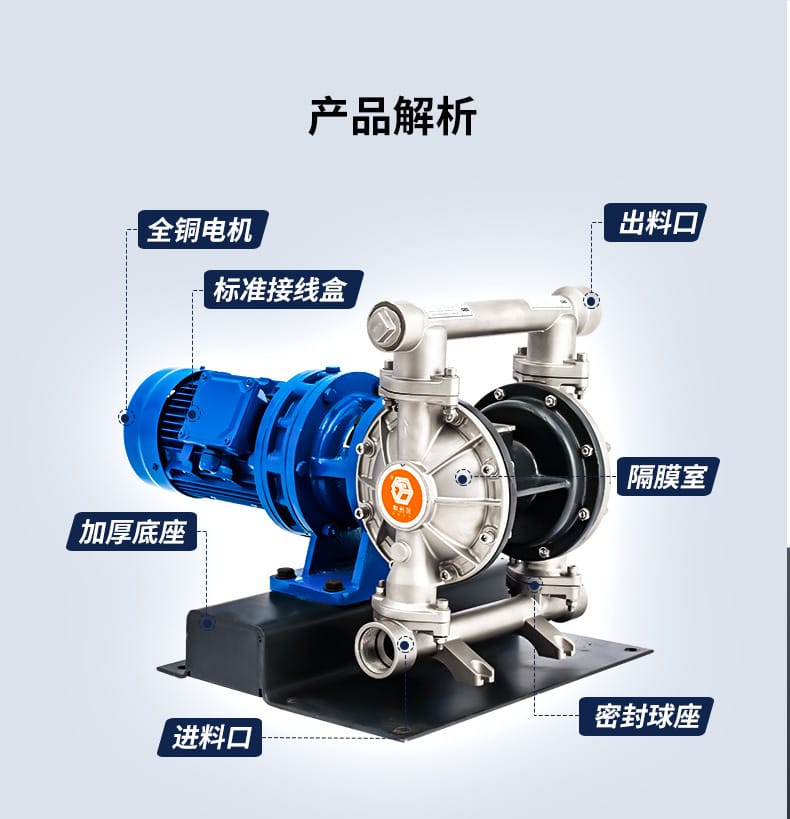

強勁動力：配備全銅電機（100% 純銅芯），支持長時間連續工作，澎湃動力穩定高效。
卓越散熱：采用散熱風罩網面設計，有效降低電機溫度，保證運轉可靠性。
耐用結構：

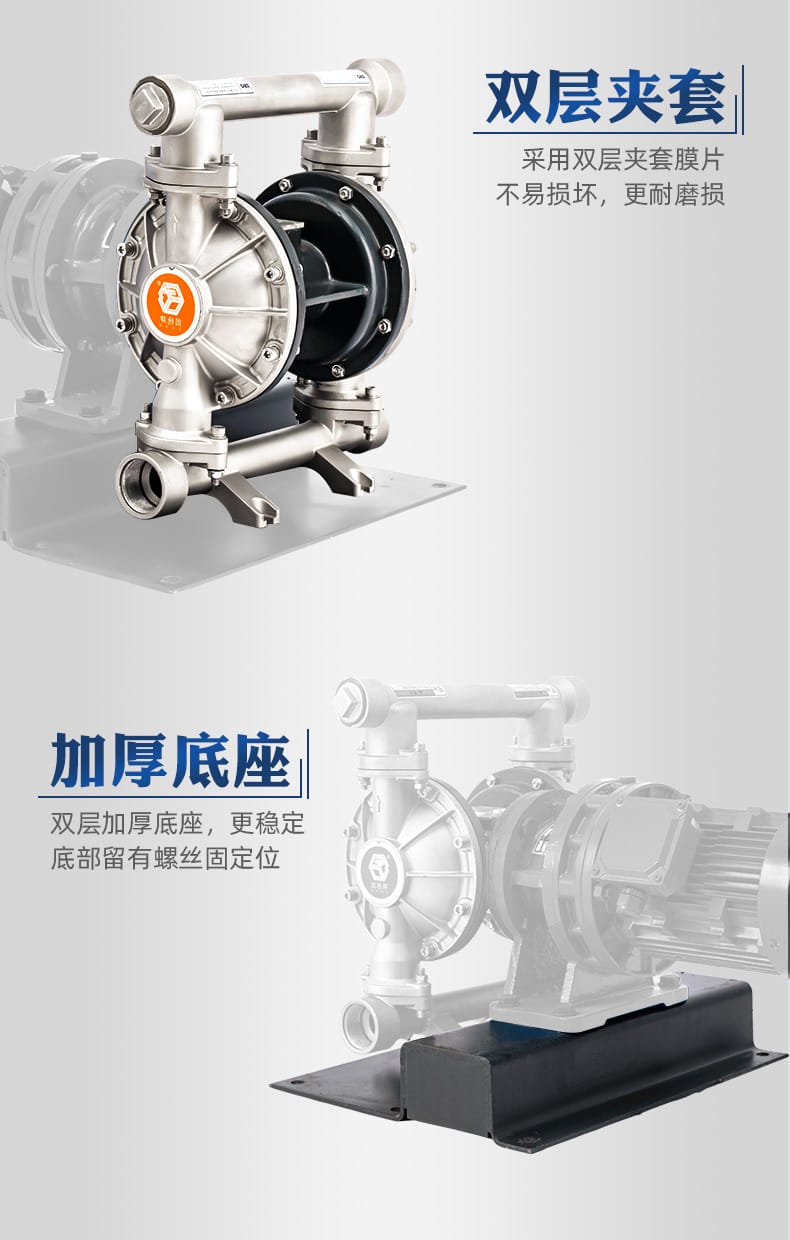

- 雙層夾套膜片：不易損壞，更耐磨損，延長使用壽命。
- 加厚底座：雙層加厚設計，底部預留螺絲固定位，運行更穩定。
八大品質保證：大壓力、大流量、大功率、聲音小、抗腐蝕、壽命長、氣流穩、耐酸堿。
四大貼心防護：
- 安全防爆：符合安全防爆標準 (SAFETY EXPLOSION PROOF)。
- 可打空：支持空轉運行 (CAN BE EMPTY)。
- 吸力強：具備強勁的自吸能力 (STRONG SUCTION)。
- 不死機：電機保護完善，防止過載死機 (NO CRASH)。
認證資質：通過 ISO9001 認證，多項國內外認證，世界 500 強合作伙伴認可。
材質多樣：提供不銹鋼、工程塑料、氟塑料、鋁合金、球鐵五大材質選擇（本款為鋁合金）。

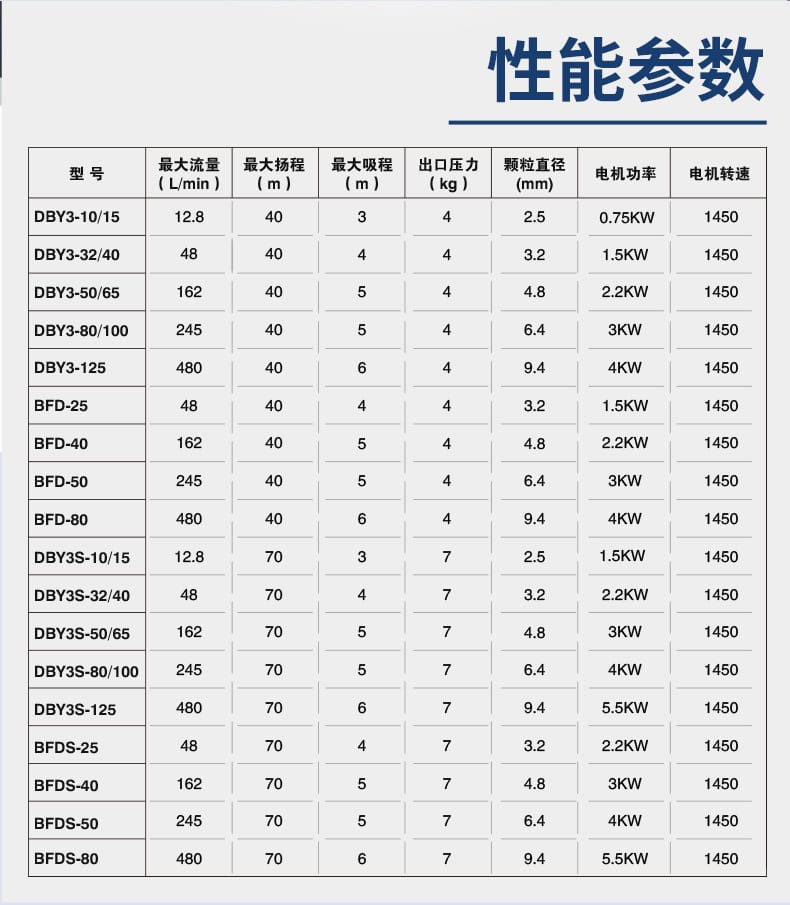

3. 技術參數

以下為 DBY3S 及同系列高壓電動隔膜泵典型參數范圍：

型號	最大流量 (L/min)	最大揚程 (m)	最大吸程 (m)	出口壓力 (kg)	允許顆粒直徑 (mm)	電機功率 (KW)	電機轉速 (RPM)
DBY3S-10/15	12.8	70	3	7	2.5 ~ 9.4	1.5 ~ 4.0	1450
DBY3S-32/40	48	70	4	7	3.2	2.2	1450
DBY3S-50/65	162	70	5	7	3.2 ~ 4.8	2.2 ~ 3.0	1450
DBY3S-80/100	245	70	5	7	6.4	4.0	1450
DBY3S-125	480	70	6	7	9.4	5.5	1450
BFDS-25	48	70	4	7	3.2	2.2	1450
BFDS-40	162	70	5	7	4.8	3.0	1450
BFDS-50	245	70	5	7	6.4	4.0	1450
BFDS-80	480	70	6	7	9.4	5.5	1450

注：具體參數可根據實際工況需求定制，表中數據涵蓋該系列常見配置。

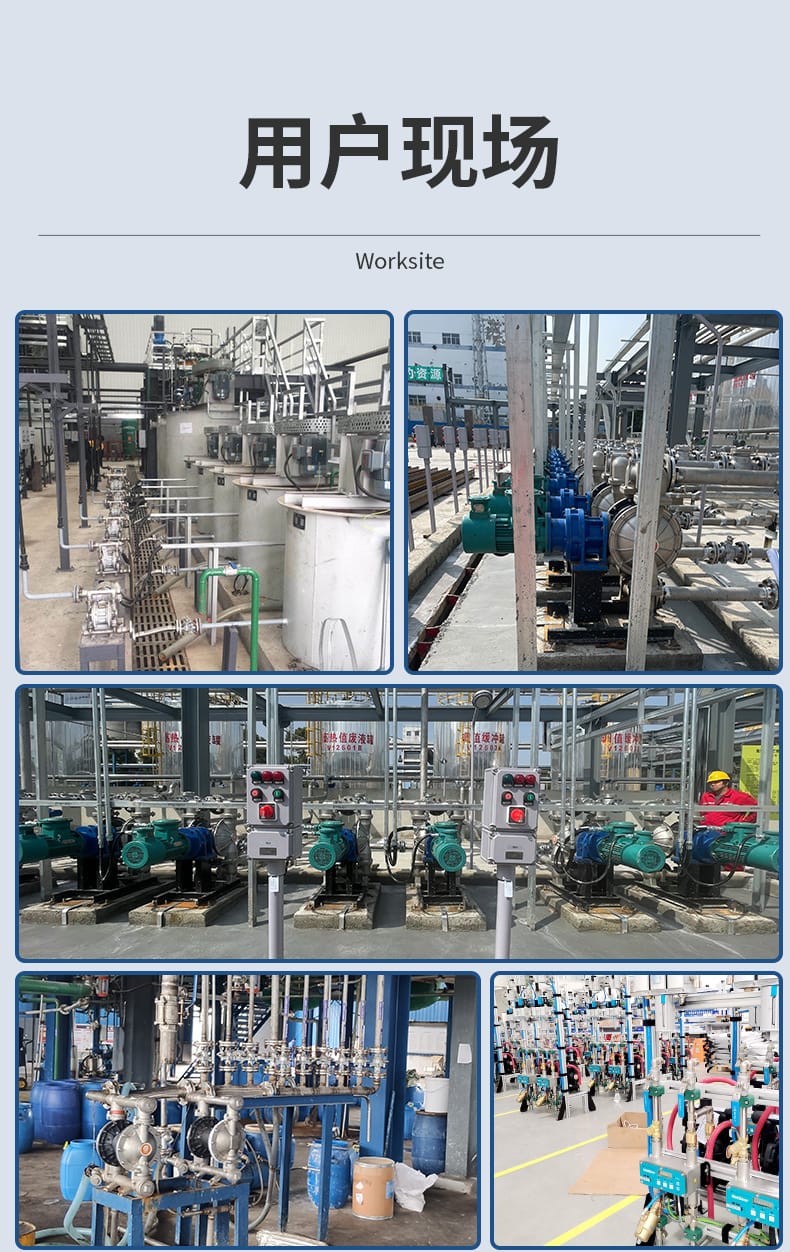

4. 應用行業

憑借耐酸堿、高流量及防爆特性，該產品廣泛應用于以下領域：

石油化工：中國石油、中石化、三得利啤酒等企業的油品及化工液輸送。
涂料油墨：立邦漆、各類涂料廠的高粘度涂料輸送。
食品飲料：伊利、維達、中糧等行業的食品級流體處理。
醫藥健康：仁和藥業、國藥集團的藥液輸送。
工程機械：三一重工、徐工集團、比亞迪等企業的潤滑油及液壓系統維護。
環保能源：華友鈷業、中遠海運等的廢液及特殊介質處理。

5. 安裝條件

為確保設備最佳性能與安全，請遵循以下安裝要求：

基礎穩固：利用加厚底座底部的螺絲固定位，將泵體牢固安裝在水平、堅實的地基或平臺上，防止震動移位。
電氣連接：接入標準接線盒電源，確保電壓與電機銘牌一致；因具備防爆功能，必須嚴格做好接地保護，符合防爆電氣安裝規范。
空間預留：電機采用風罩網面散熱設計，安裝位置周圍需預留足夠的通風空間，避免熱量積聚影響電機壽命。
管路匹配：進出口管路應支撐獨立，避免重量直接壓在泵體接口上，防止密封球座受損。
環境要求：若用于易燃易爆環境，請確認現場防爆等級與泵的防爆標識相符。

6. 注意事項

在使用過程中，請注意以下事項以確保安全與 longevity：

啟動檢查：首次使用前，檢查電機轉向是否正確，各連接處是否緊固，無泄漏現象。
空轉保護：雖然產品支持“可打空”運行，但建議盡量避免長時間干轉，以保護膜片與密封件。
介質適配：確認輸送介質的腐蝕性在鋁合金材質的耐受范圍內，強酸強堿工況建議咨詢廠家更換氟塑料或不銹鋼材質。
定期維護：定期檢查雙層夾套膜片磨損情況，清理散熱風罩灰塵，保持電機散熱良好。
異常停機：如遇電機過熱或異響，應立即停機檢查，利用“不死機”保護功能的同時排查故障原因。
售后服務：邊鋒機械集團擁有 32 個服務網點及專業售后團隊，遇到技術問題請及時聯系總部或當?shù)胤?wù)商。

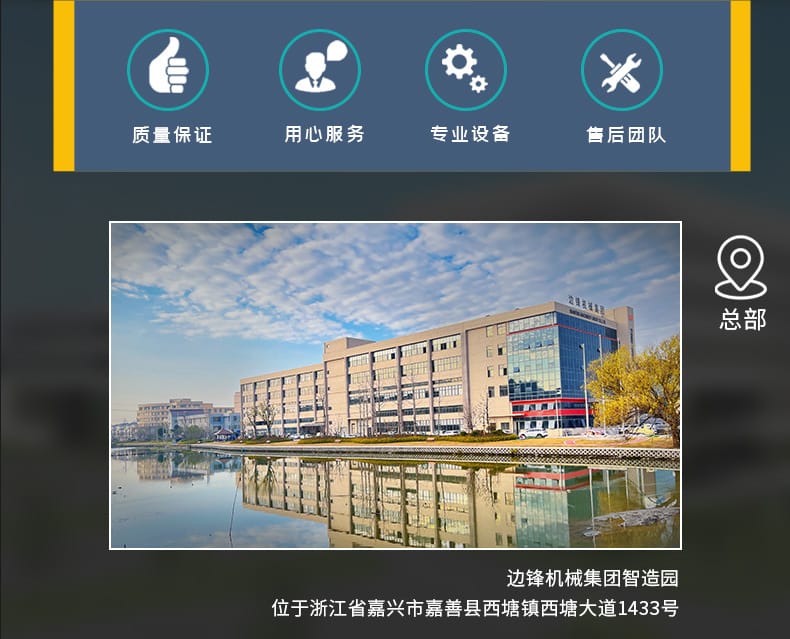

制造商信息：邊鋒機械集團有限公司地址：浙江省嘉興市嘉善縣西塘鎮西塘大道 1433 號 官網：www.gemobeng.com 服務承諾：支持全國各地發貨以及海外市場快速優質交付。
