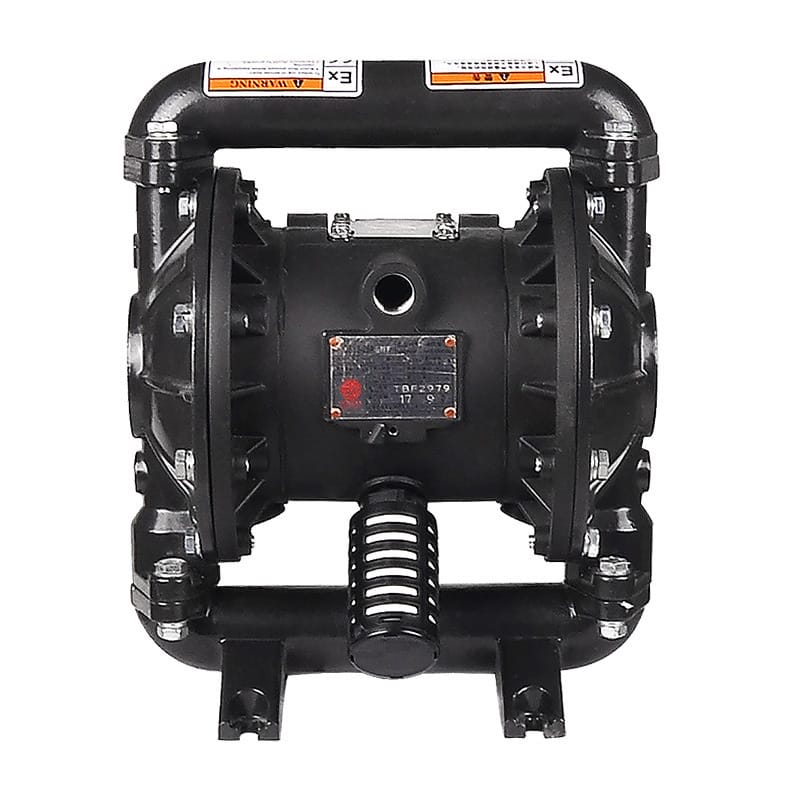

邊鋒固德牌 QBY3-25 鑄鋼氣動隔膜泵產品說明書

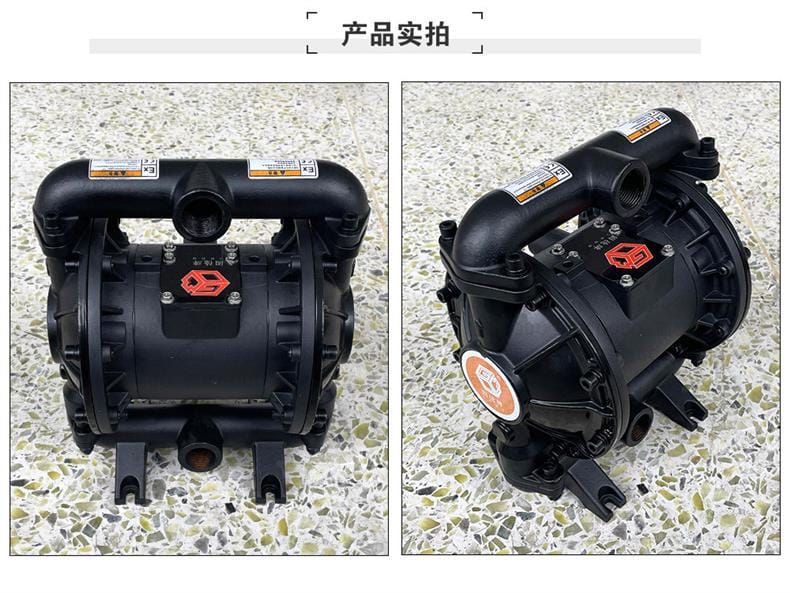

一、產品概述

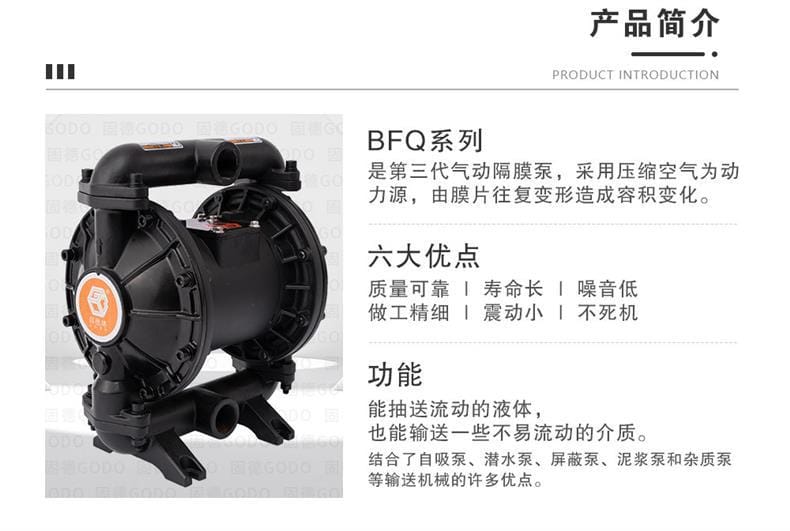

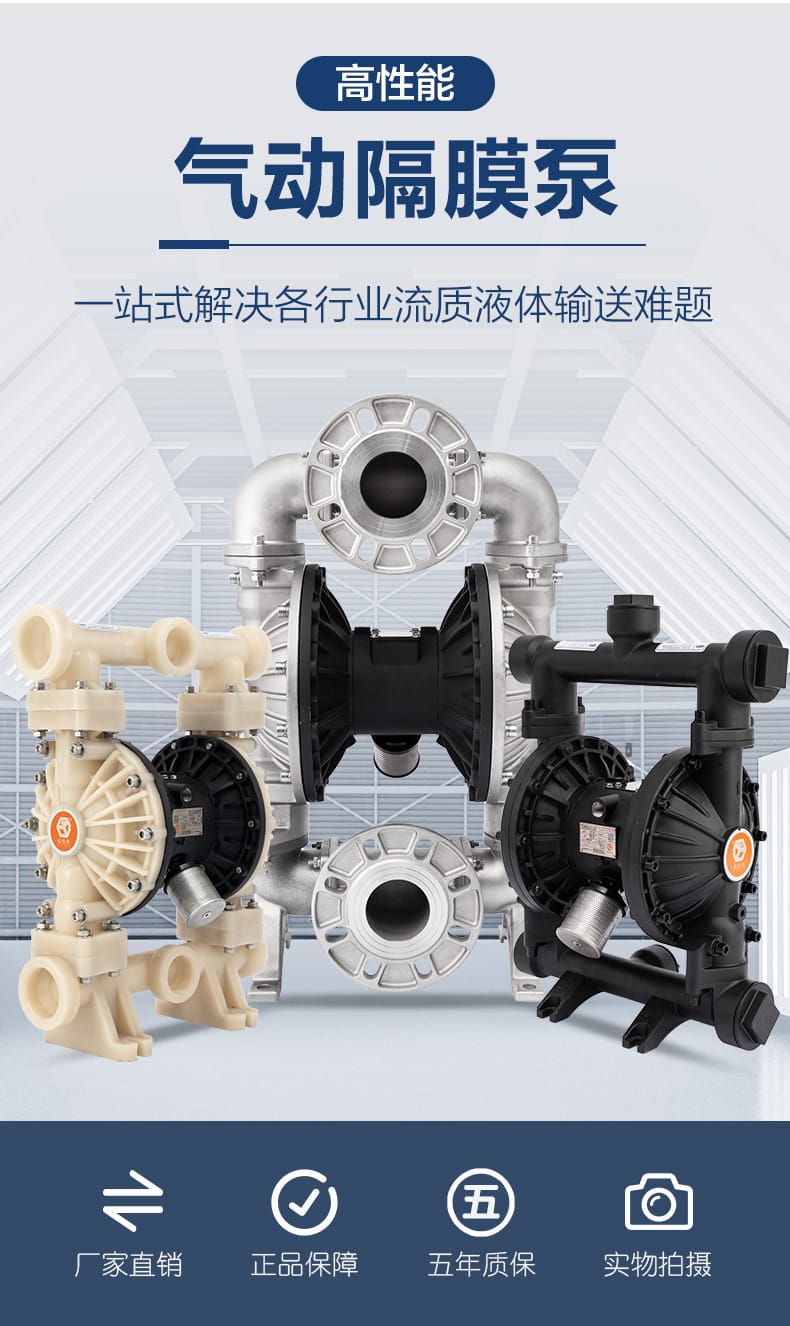

本產品為上海邊鋒固德牌（Gude）第三代氣動隔膜泵，型號涵蓋 QBY3 系列及升級款 BFQ 系列。采用壓縮空氣為動力源，通過膜片往復變形造成容積變化來輸送介質。作為邊鋒機械集團源頭廠家出品，該產品集自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵的優點于一體，具有無泄漏、防爆、耐腐蝕、壽命長等顯著特性，一站式解決各行業流質液體輸送難題。

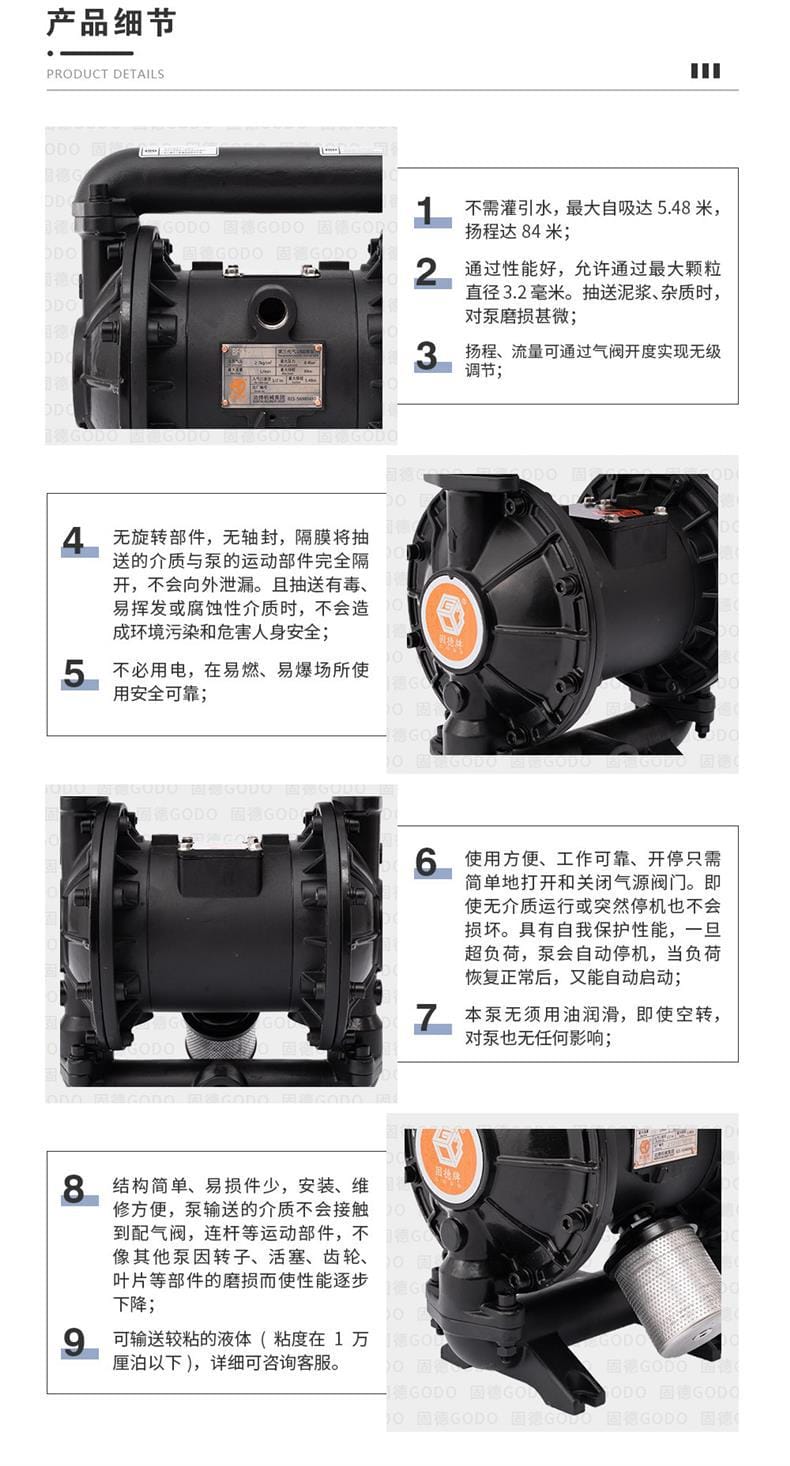

二、核心特點

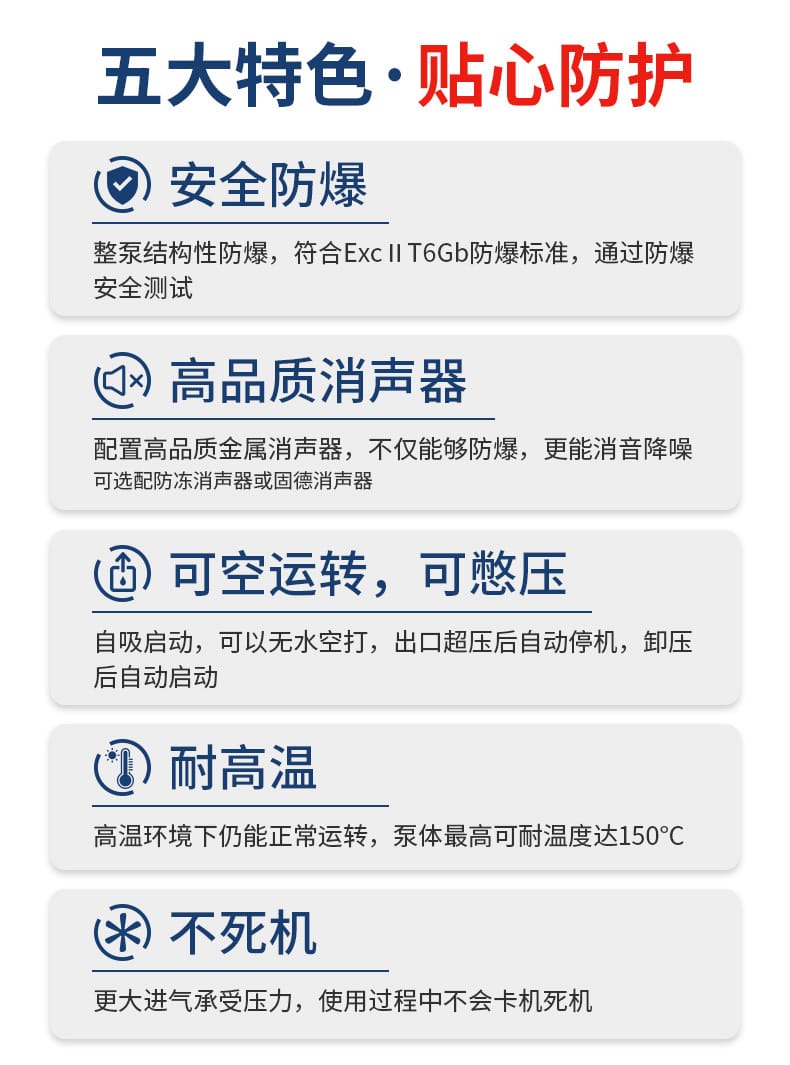

- 安全防爆：整泵結構性防爆，符合 Ex d IIC T6 Gb 防爆標準，無需用電，適用于易燃、易爆場所。

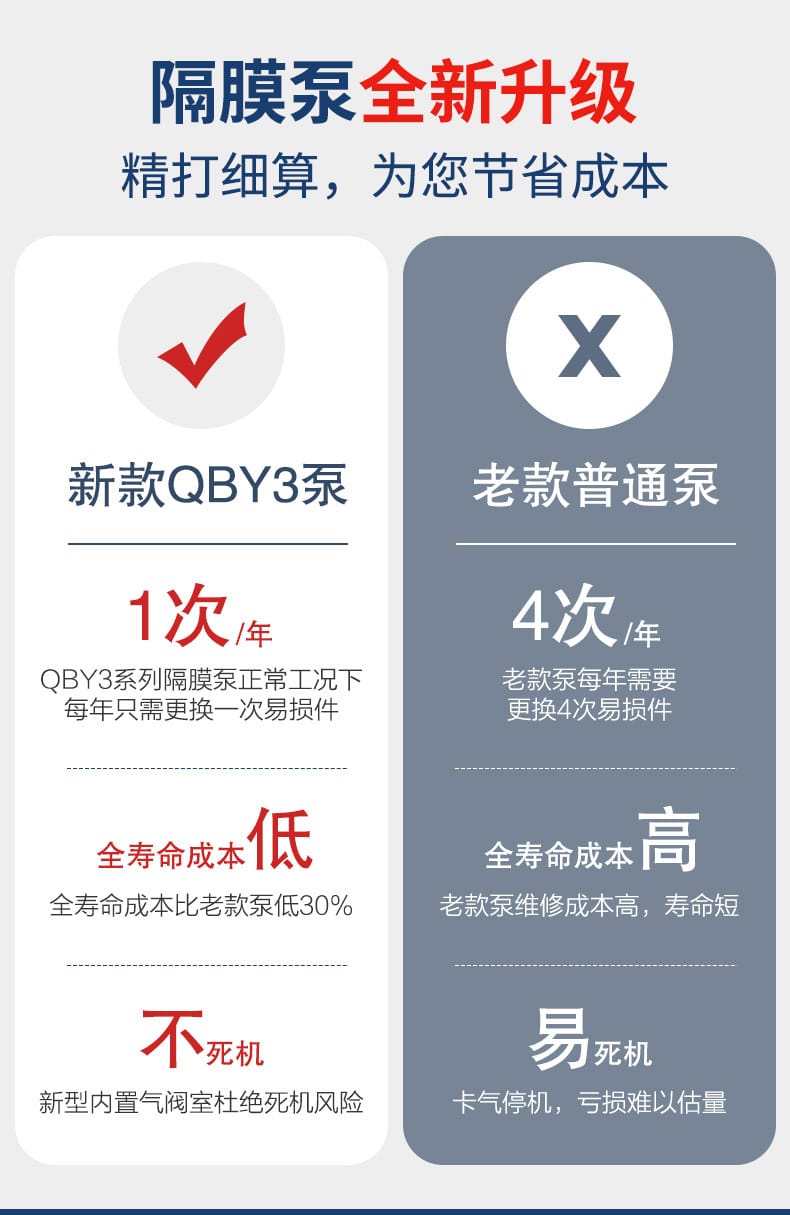

- 高效節能：相比老款普通泵，新款 QBY3/BFQ 系列全壽命成本降低約 30%，每年易損件更換次數從 4 次降至 1 次。
- 運行穩定：新型內置氣閥室杜絕死機風險，具備過載保護功能，超負荷自動停機，負荷恢復后自動啟動。
- 密封可靠：無旋轉部件，無軸封，隔膜將介質與運動部件完全隔開，抽送有毒、易揮發或腐蝕性介質時不會向外泄漏。
- 適應性強：可空運轉，可憋壓，允許無水空打；最大自吸高度達 5.48 米，揚程可達 84 米；可輸送粘度在 1 萬厘泊以下的較粘液體。
- 維護便捷：結構簡單，易損件少，安裝維修方便，無須用油潤滑，即使空轉對泵也無影響。
- 品牌保障：邊鋒機械集團出品，提供五年質保及終身技術支持，全國包郵并提供送貨上門服務。

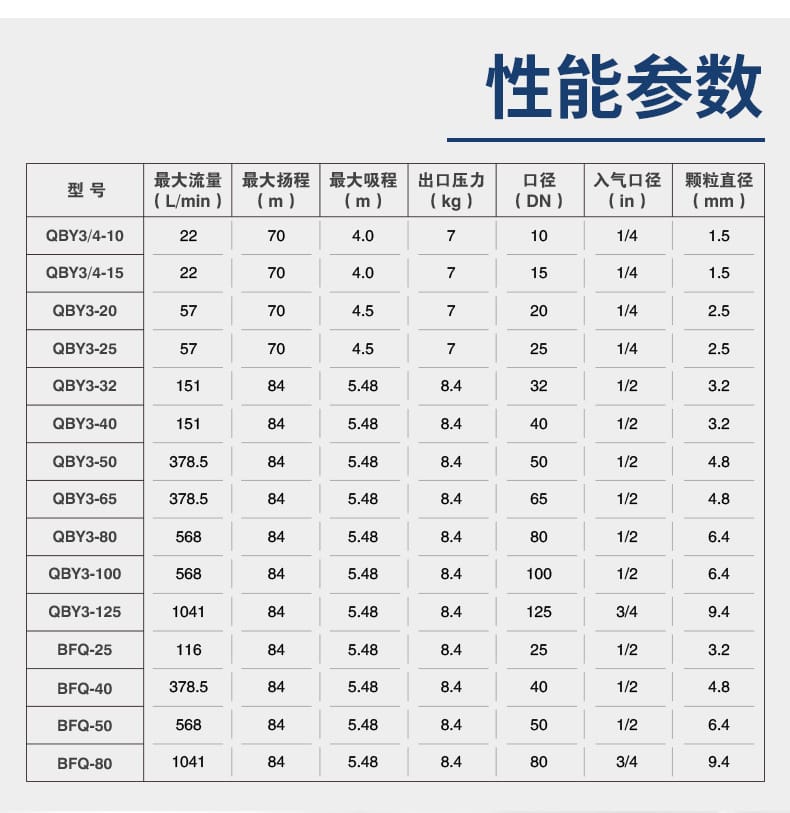

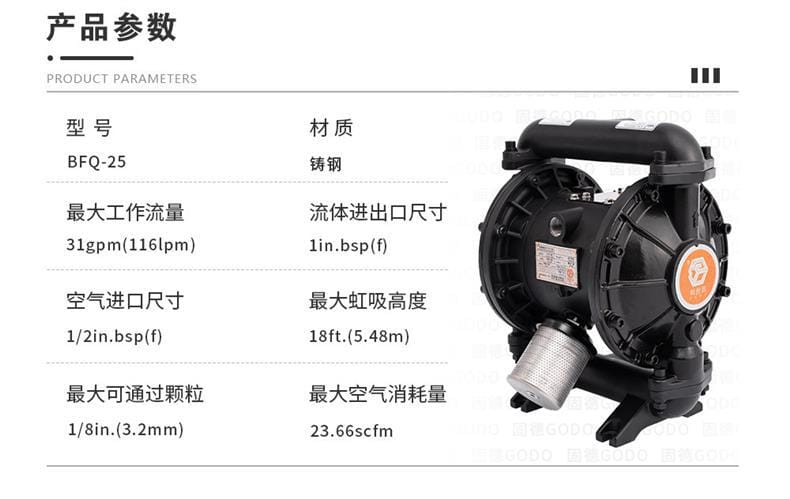

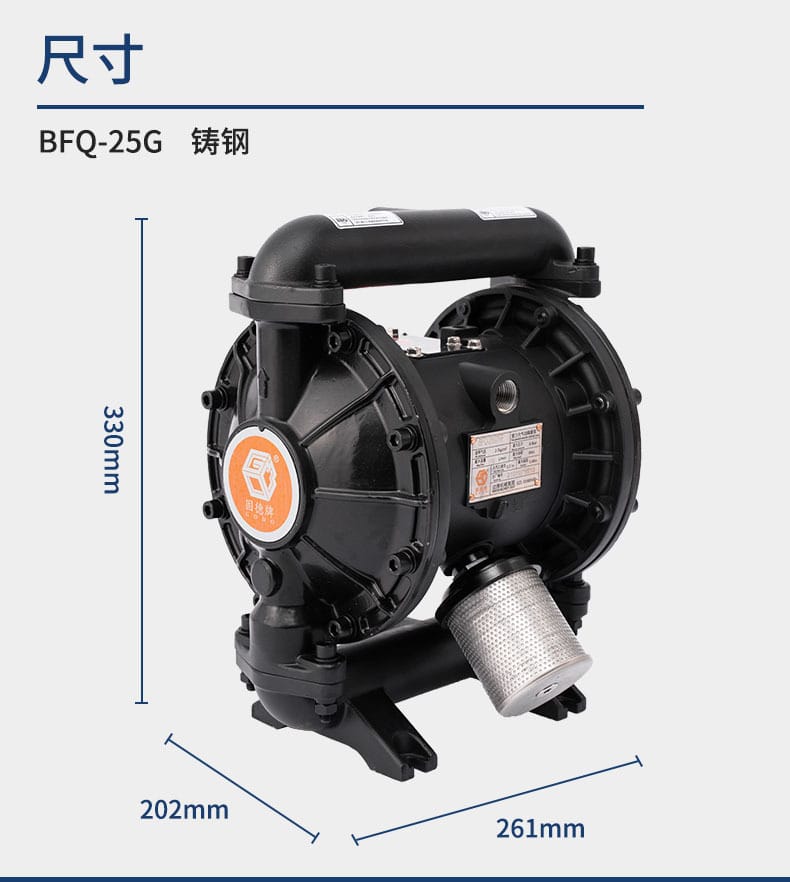

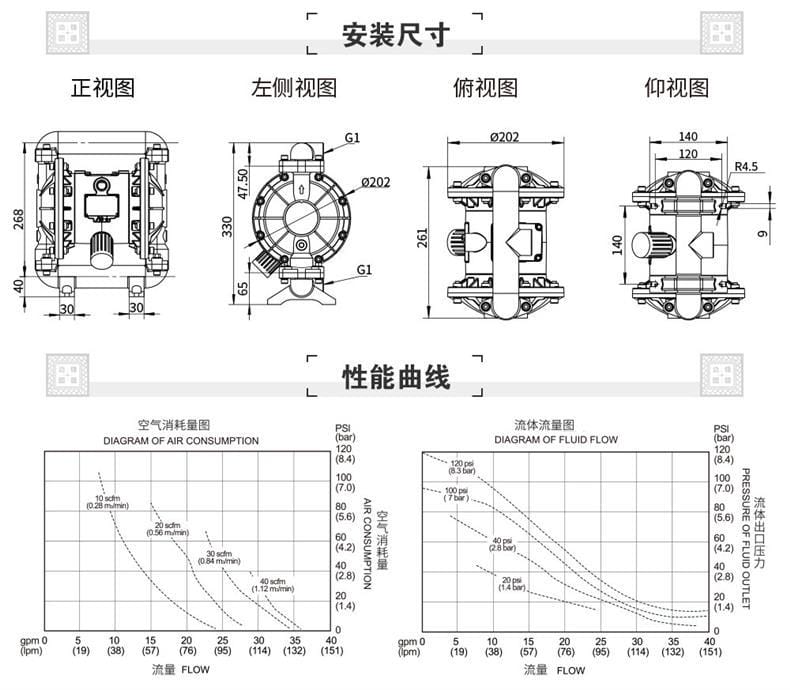

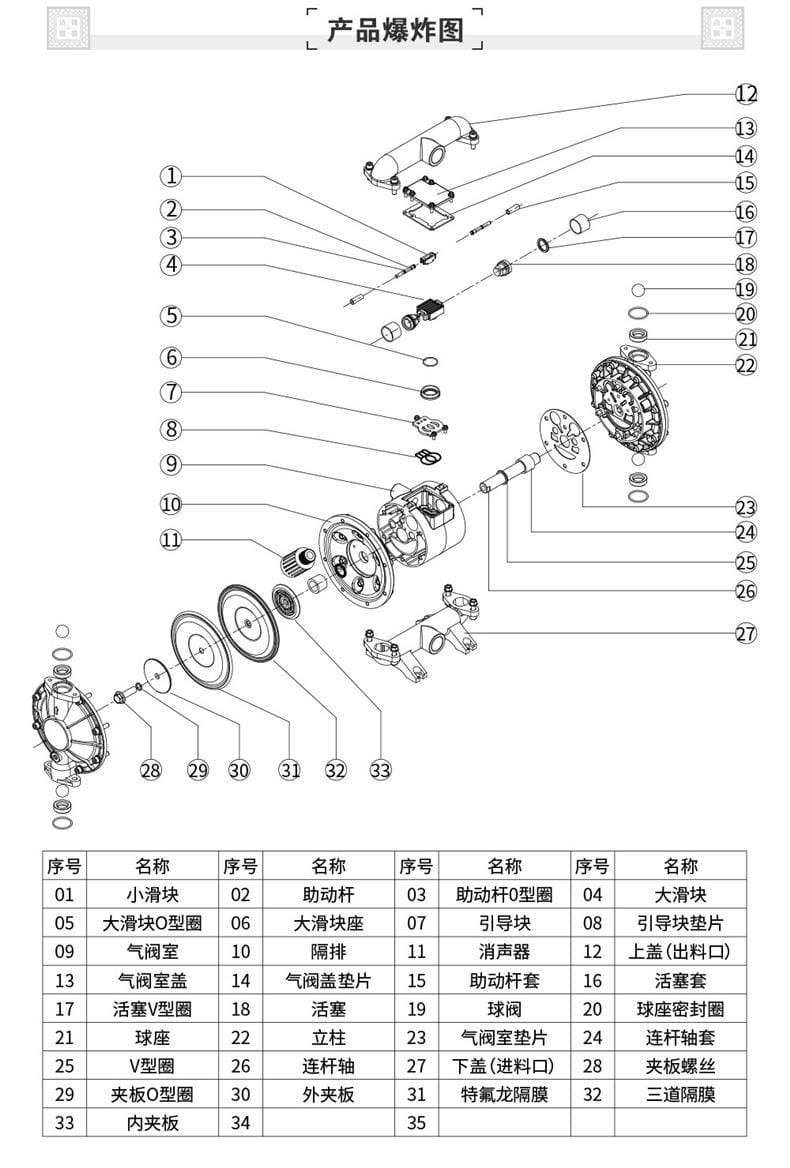

三、技術參數 (以 QBY3-25 為例)
| 參數項目 |
規格數值 |
| 型號 |
QBY3-25 / BFQ-25G |
| 材質 |
鑄鋼 (可選鋁合金、不銹鋼、工程塑料、氟塑料) |
| 最大工作流量 |
57 L/min (BFQ-25G 可達 116 L/min) |
| 最大揚程 |
84 m |
| 最大吸程 |
5.48 m |
| 出口壓力 |
8.4 kg/cm2 (約 8.4 bar) |
| 流體進出口尺寸 |
1 in. BSP (25 mm) |
| 空氣進口尺寸 |
1/2 in. BSP |
| 最大可通過顆粒直徑 |
3.2 mm |
| 最高耐受溫度 |
150℃ |
| 噪音水平 |
低噪音設計 |
| 防爆等級 |
Ex d IIC T6 Gb |
四、材質選型與應用行業
根據不同介質特性，提供多種材質選擇：

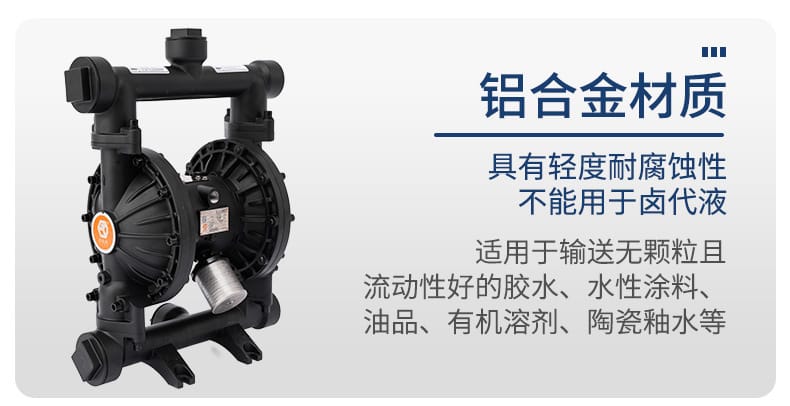

- 鋁合金材質：輕度耐腐蝕。適用：無顆粒且流動性好的膠水、水性涂料、油品、有機溶劑、陶瓷釉水等。注意：不能用于鹵代液。

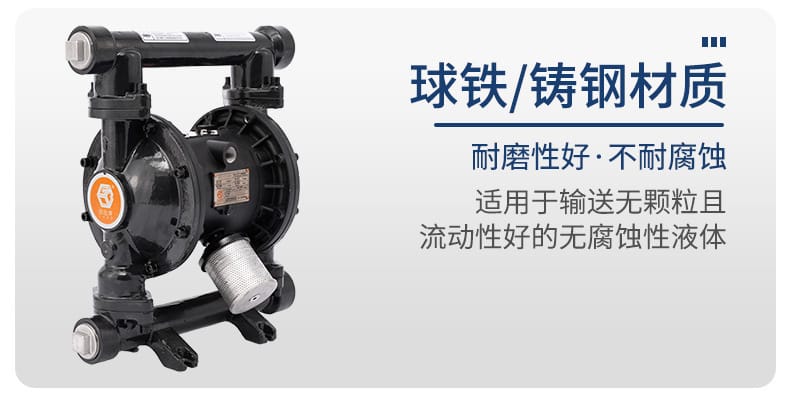

- 球鐵/鑄鋼材質：耐磨性好，不耐腐蝕。適用：無顆粒且流動性好的無腐蝕性液體，如污水、泥漿等。

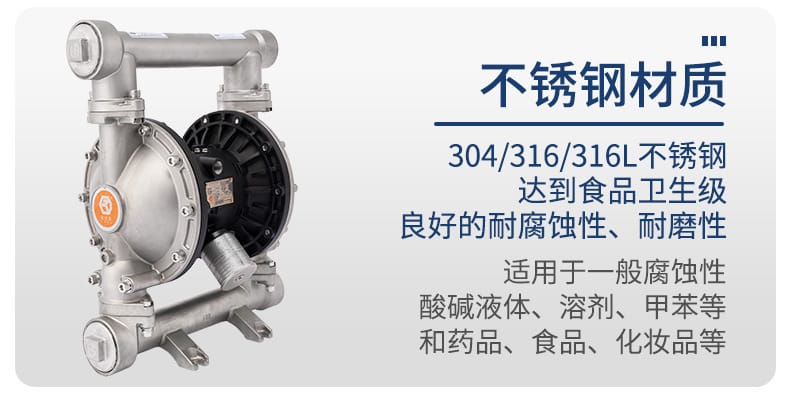

- 不銹鋼材質 (304/316/316L)：食品衛生級，良好的耐腐蝕性和耐磨性。適用：一般腐蝕性酸堿液體、溶劑、甲苯、藥品、食品、化妝品等。

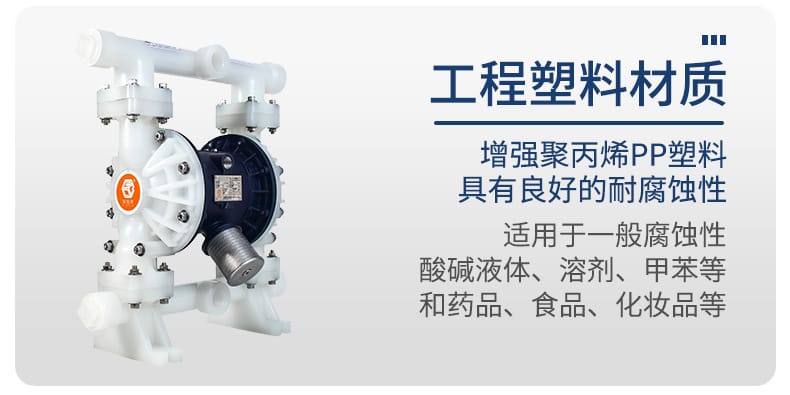

- 工程塑料 (PP)：增強聚丙烯，具有良好的耐腐蝕性。適用：一般腐蝕性酸堿液體、溶劑、甲苯、藥品、食品、化妝品等。

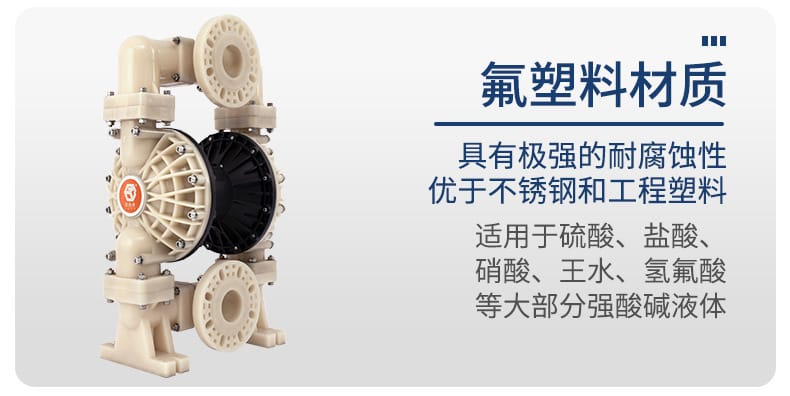

- 氟塑料 (PTFE)：極強的耐腐蝕性，優于不銹鋼和工程塑料。適用：硫酸、鹽酸、硝酸、王水、氫氟酸等大部分強酸堿液體。
主要應用行業：

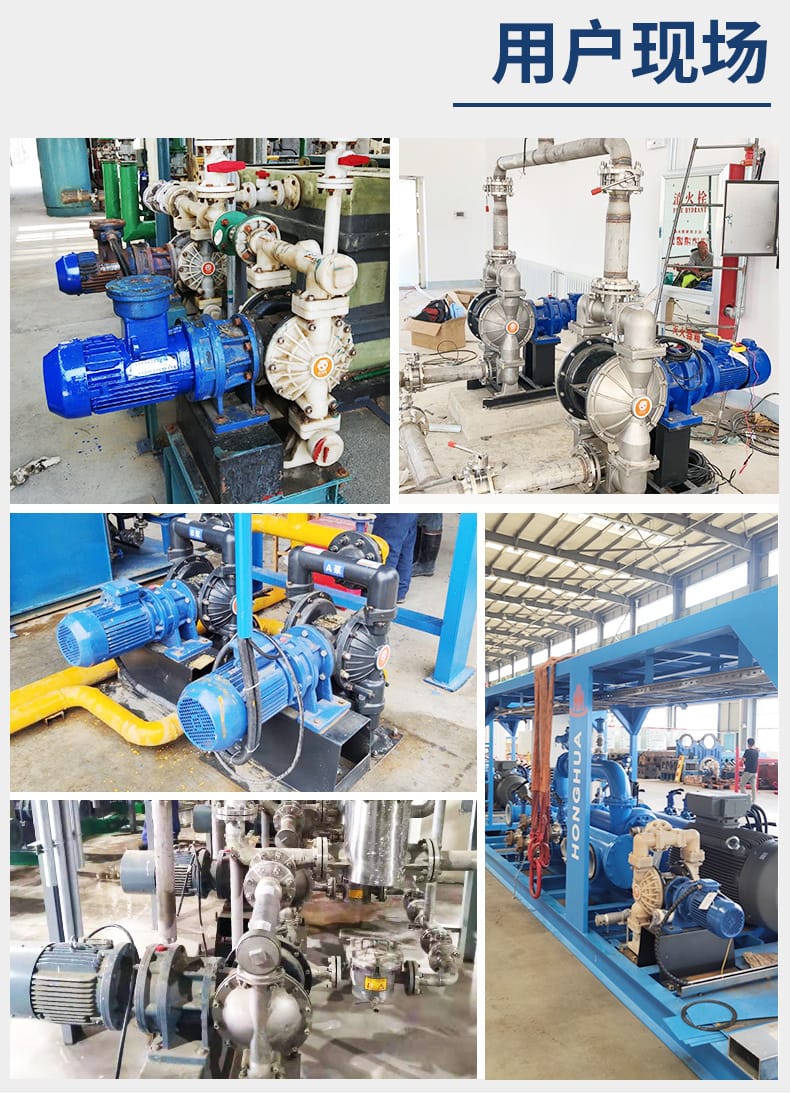

廣泛應用于陶瓷、化工、環保、油田、制藥、食品、冶金、造紙、電力、印染、涂料油漆、船舶及海洋工程、食品飲料、日化、電子及微電子等領域。
五、安裝條件
- 氣源要求：必須配備穩定的壓縮空氣源，確保進氣壓力在泵體允許范圍內（通常需連接過濾器減壓閥）?？諝饨涌跒?1/2 in. BSP。
- 管路連接：流體進出口尺寸為 1 in. BSP，需匹配相應規格的管道及法蘭，確保密封良好，防止泄漏。
- 環境要求：若用于易燃易爆場所，必須嚴格按照防爆標準安裝，確保接地良好；環境溫度應滿足泵體運行要求（介質溫度最高 150℃）。
- 基礎固定：雖然泵震動小，但仍建議安裝在穩固的基礎上，必要時加裝減震墊，以減少長期運行的共振。
- 排氣與消音：建議配置高品質金屬消聲器，既符合防爆要求又能有效降噪；寒冷地區可選配防凍消聲器。
- 空間預留：安裝時應預留足夠的檢修空間，以便于拆卸檢查氣閥室、膜片等易損件。
六、使用注意事項
- 介質兼容性：嚴禁使用與泵體材質發生化學反應的介質（如鋁合金泵嚴禁輸送鹵代液），選型前務必確認介質屬性。
- 壓力控制：調節氣閥開度可實現流量無級調節，但不得超過最大工作壓力（8.4 bar），以免損壞泵體。
- 定期維護：雖然易損件壽命長，仍需定期檢查膜片、球閥及密封圈狀態，發現老化及時更換，避免突發故障。
- 操作規范：啟動前先打開氣源閥門，停機時關閉氣源；若長時間停用，請排空泵內殘留介質并清洗。
- 異常處理：如遇卡氣停機或超負荷停機，切勿強行重啟，應先檢查氣源壓力及管路是否堵塞，排除故障后再啟動。
- 安全防護：操作人員應佩戴必要的防護用品，特別是在輸送有毒、有害或高溫介質時，確保人身安全。
- 配件原裝：建議使用原廠配件進行維修更換，以保證泵的密封性能和使用壽命。
