邊鋒固德牌 QBY3 系列氣動隔膜泵產品手冊
產品概述

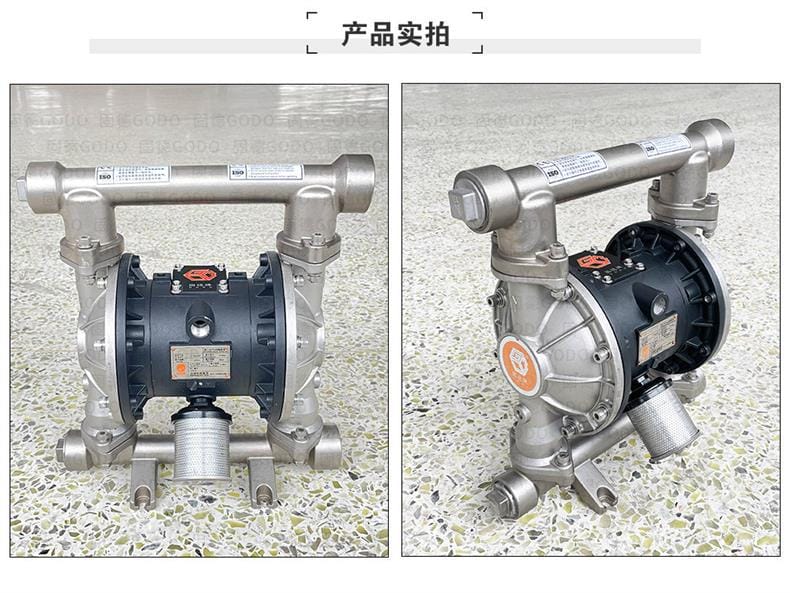

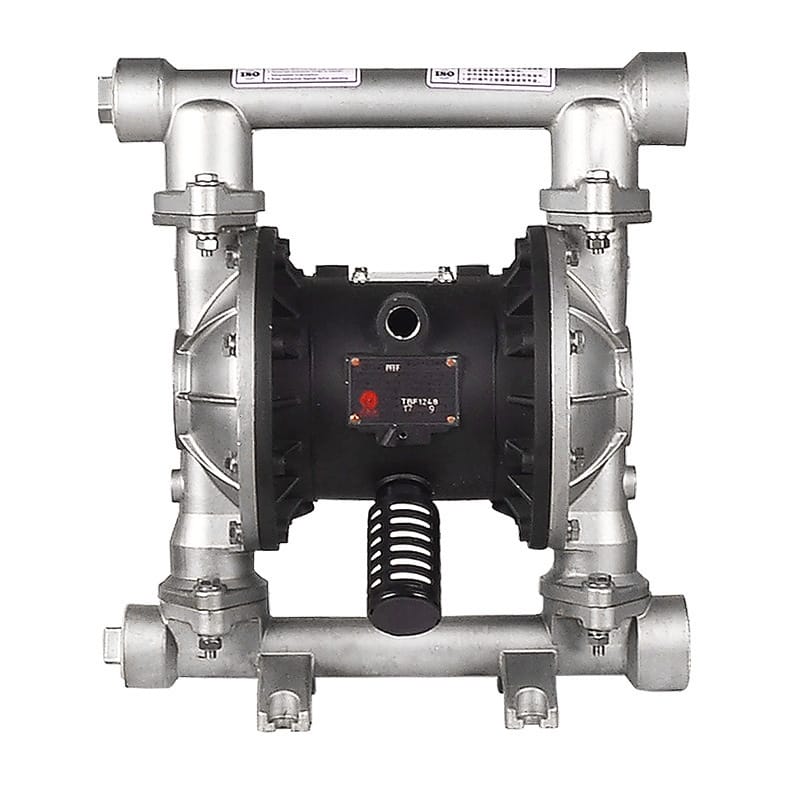

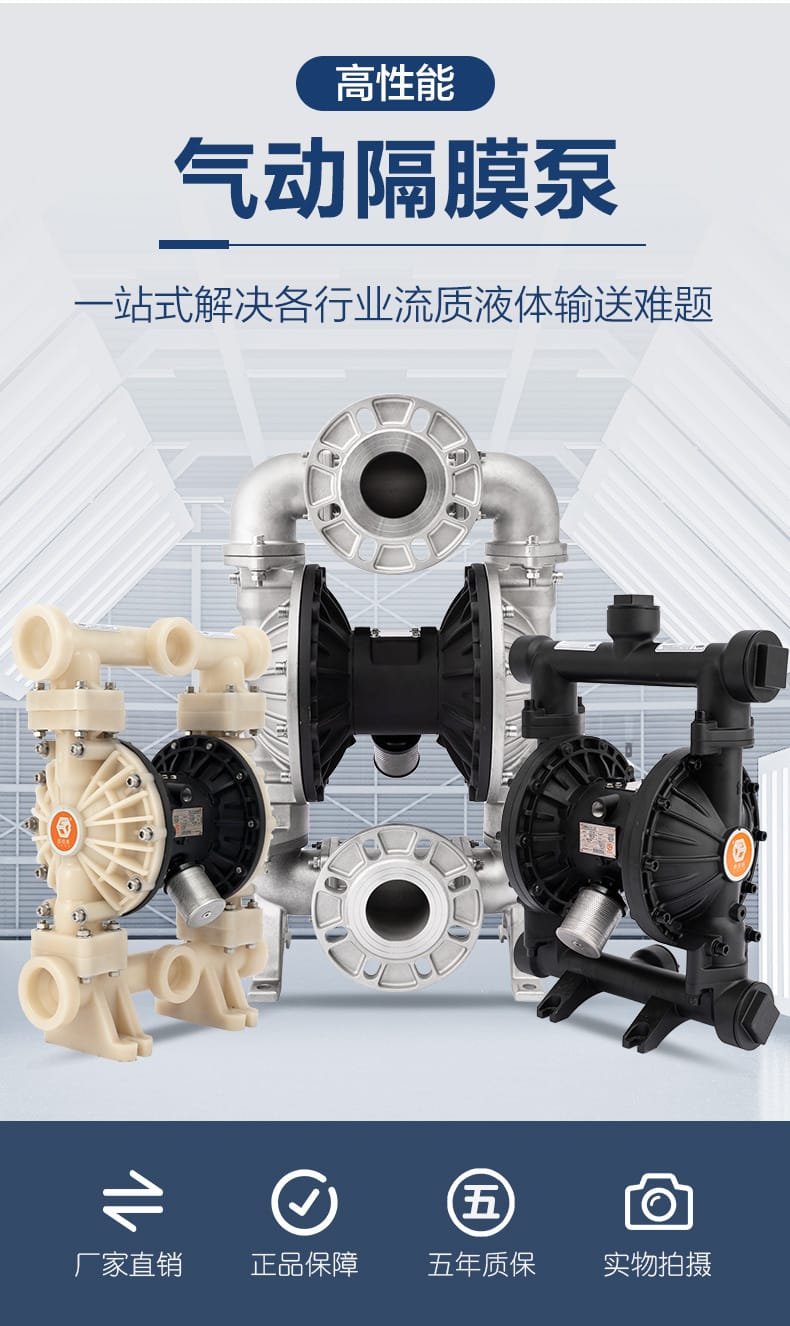

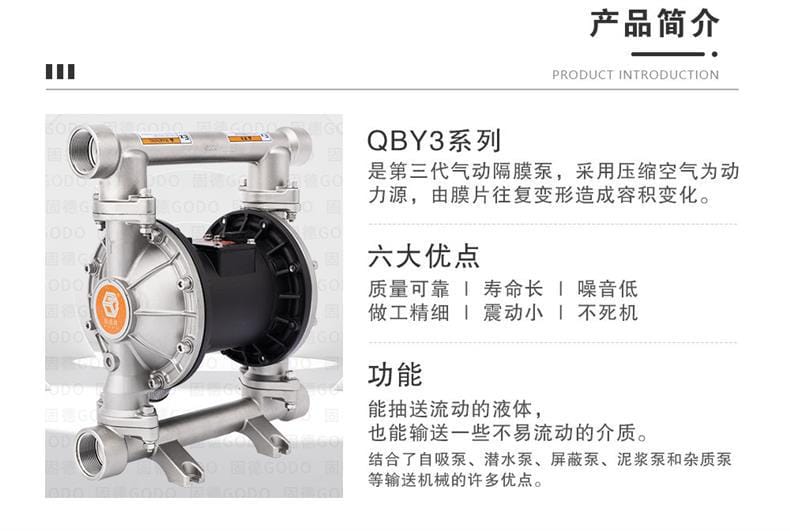

邊鋒固德牌 QBY3 系列氣動隔膜泵是第三代氣動隔膜泵，采用壓縮空氣為動力源，由膜片往復變形造成容積變化。作為邊鋒機械集團源頭廠家直供產品，該系列泵結合了三向先導式配氣室結構與高品質金屬消聲器，具備質量可靠、壽命長、噪音低、做工精細、震動小及不死機等六大優點，一站式解決各行業流質液體輸送難題。
核心特點
- 五大選擇理由：誠信經營保證真材實料；廠家直供正品保證可參觀驗廠；強大專業售前售后快速溝通；全國包郵提供送貨上門服務；五年質保提供終身技術支持。

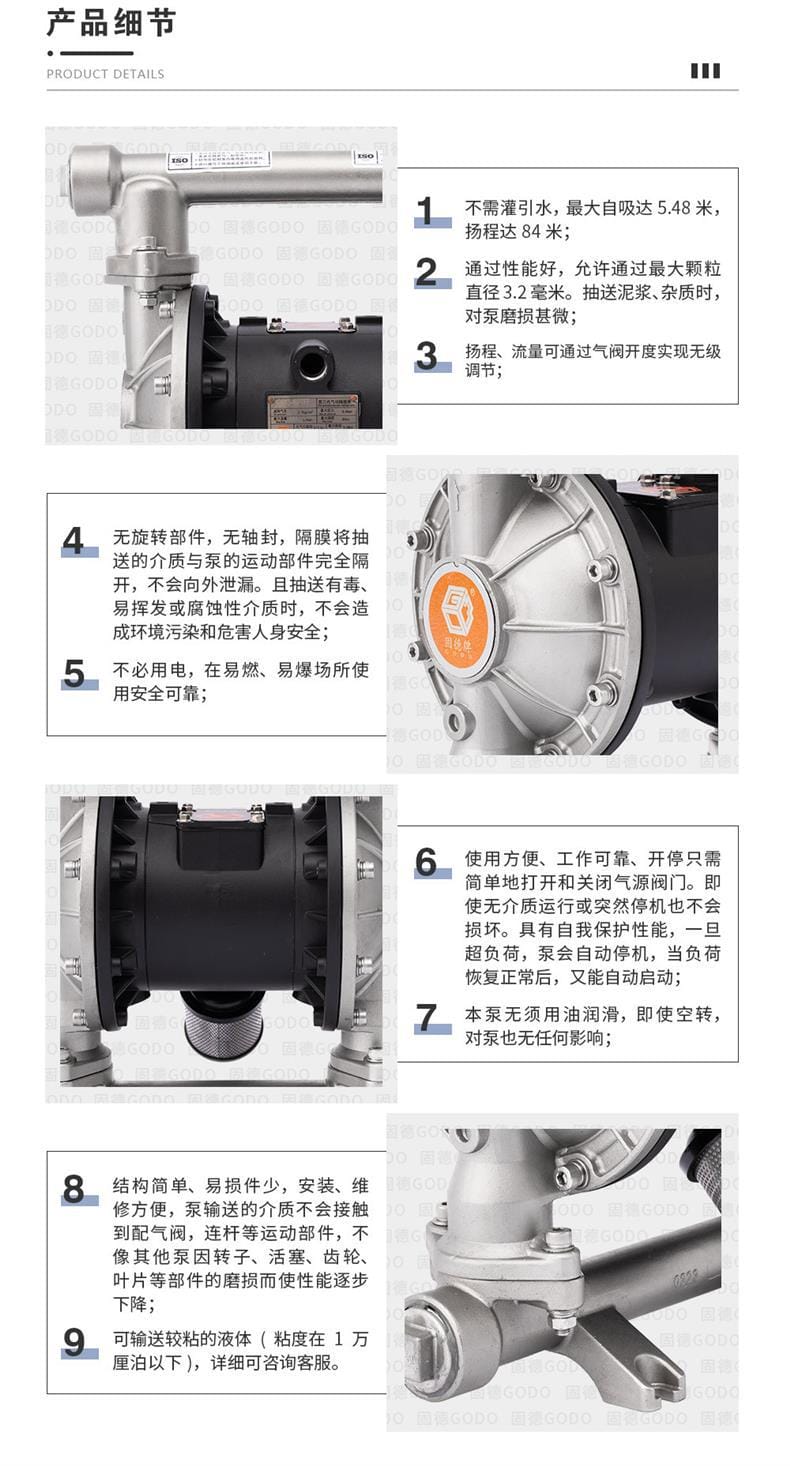

- 六大技術優勢：不需灌引水最大自吸達 5.48 米；通過性能好允許最大顆粒直徑 3.2 毫米；揚程流量可通過氣閥開度實現無級調節；無旋轉部件無軸封隔膜將介質與運動部件完全隔開；不必用電在易燃易爆場所使用安全可靠；使用方便工作可靠開停只需簡單開關氣源閥門。

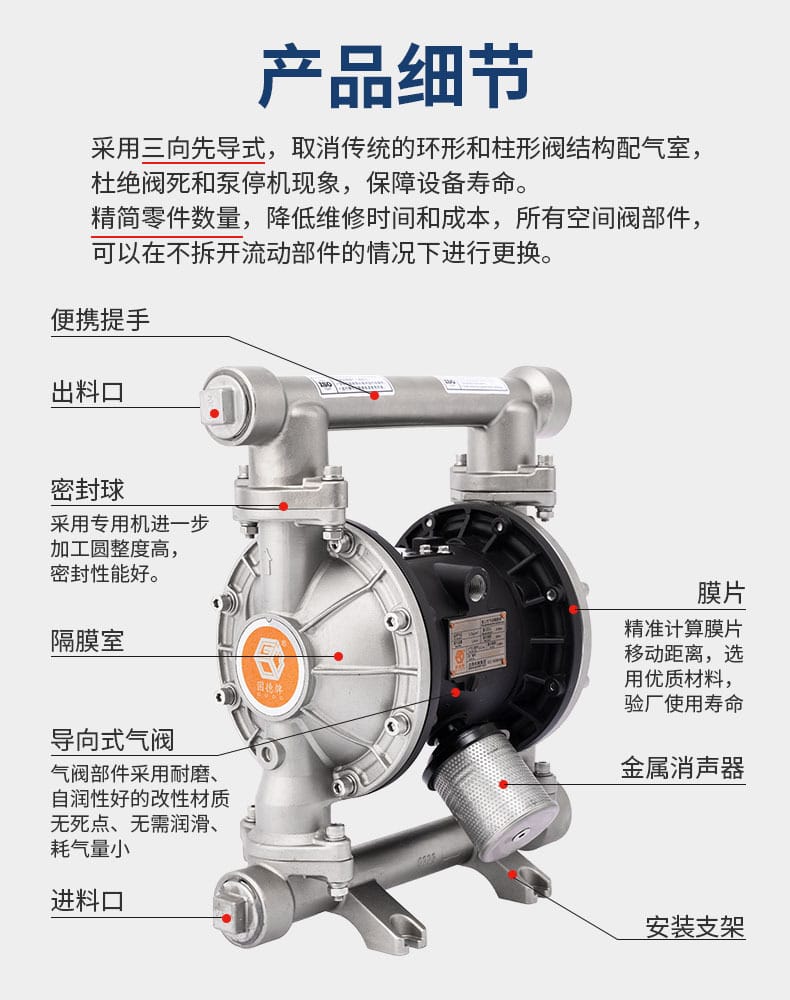

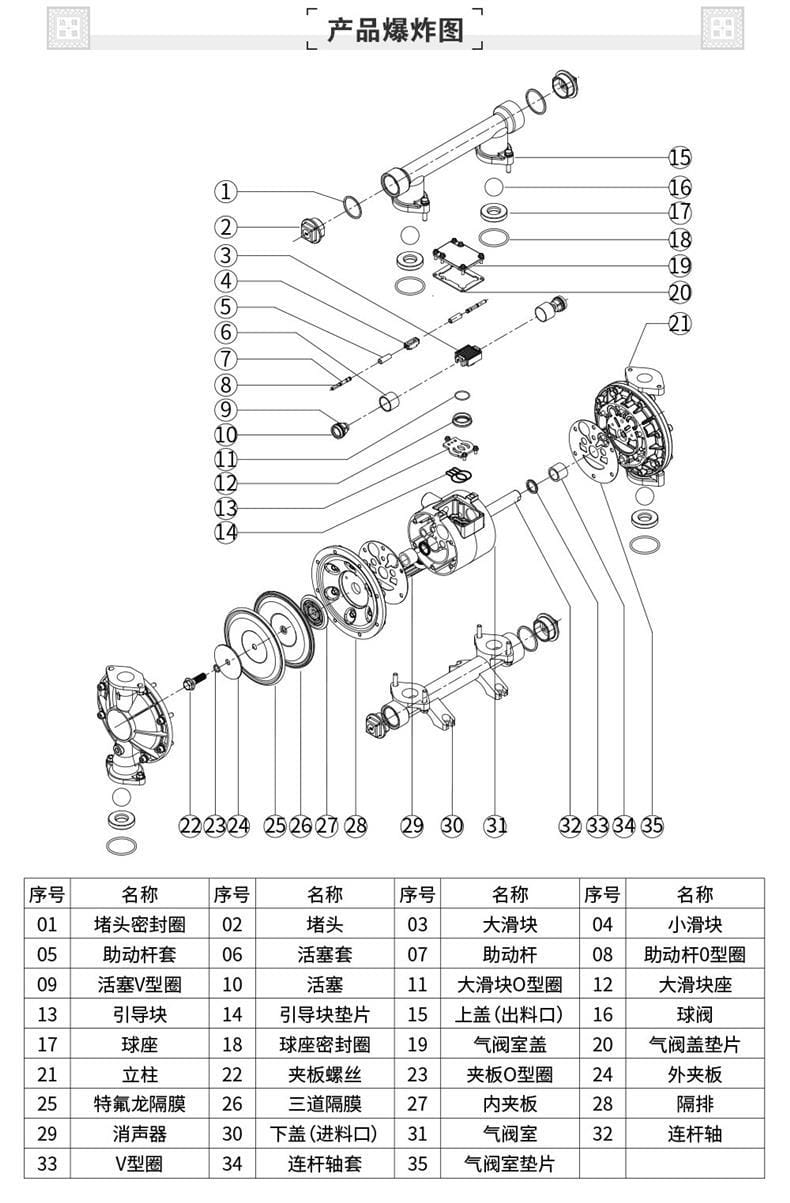

- 結構創新：采用三向先導式取消傳統環形柱形閥結構配氣室，杜絕閥死和泵停機現象；精簡零件數量降低維修時間和成本；所有氣閥部件可以在不拆開流動部件的情況下進行更換。

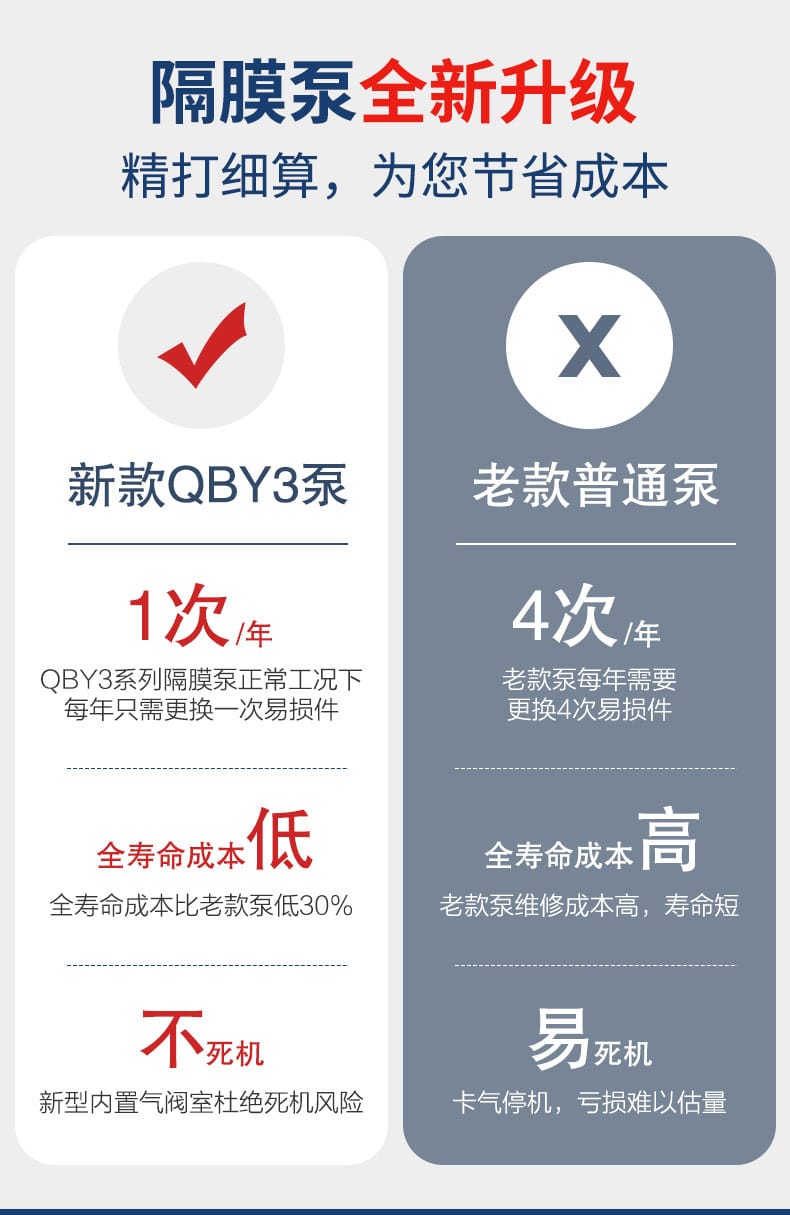

- 性能卓越：全壽命成本比老款泵低 30%；新型內置氣閥室杜絕死機風險；耐高溫環境最高達 150℃；整泵結構性防爆符合 ExdIICT6Gb 防爆標準。

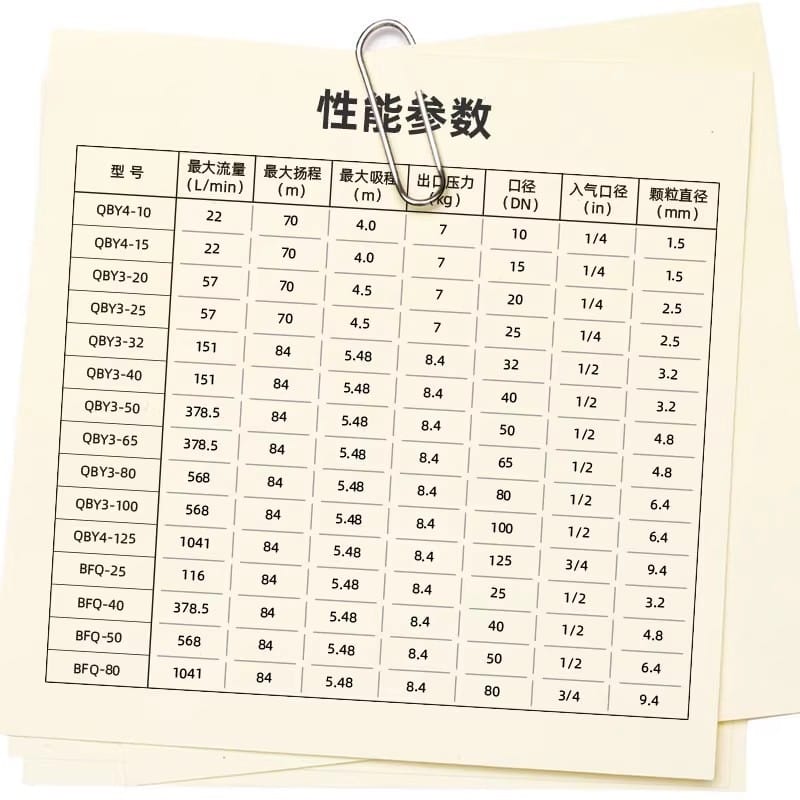

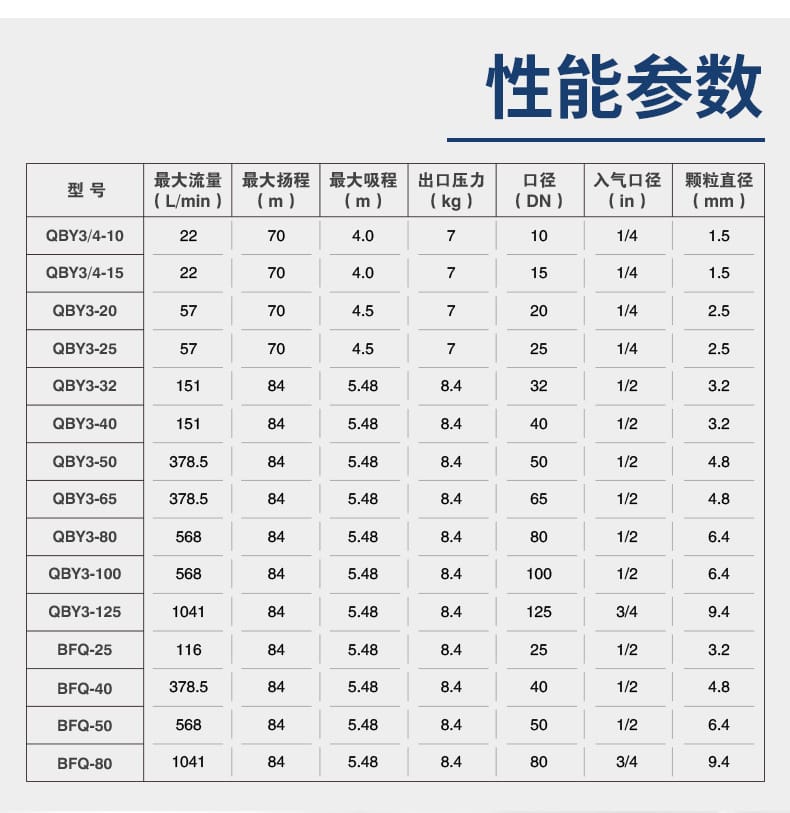

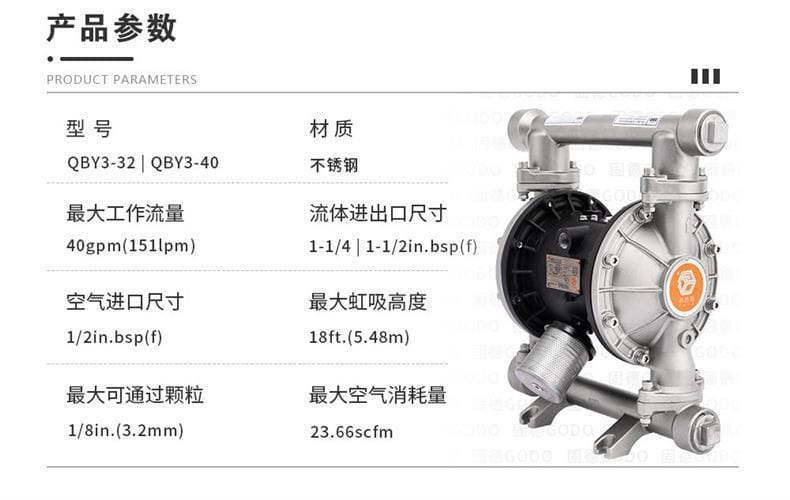

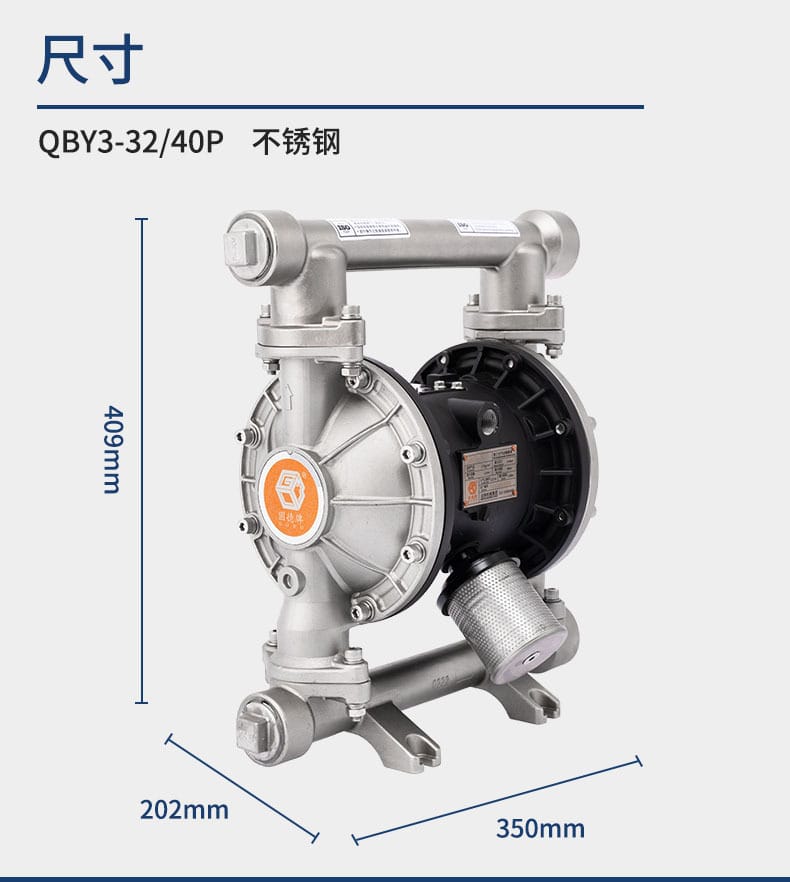

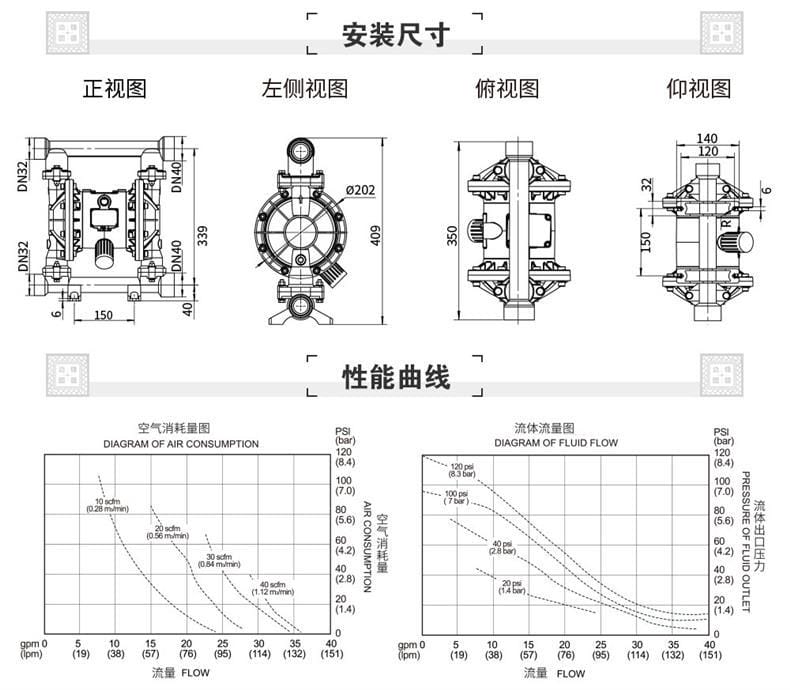

技術參數
| 型號 |
最大流量 (L/min) |
最大揚程 (m) |
最大吸程 (m) |
出口壓力 (kg) |
口徑 (DN) |
入氣口徑 (in) |
顆粒直徑 (mm) |
| QBY3/4-10 |
22 |
70 |
4.0 |
7 |
10 |
1/4 |
1.5 |
| QBY3/4-15 |
22 |
70 |
4.0 |
7 |
15 |
1/4 |
1.5 |
| QBY3-20 |
57 |
70 |
4.5 |
7 |
20 |
1/4 |
2.5 |
| QBY3-25 |
57 |
70 |
4.5 |
7 |
25 |
1/4 |
2.5 |
| QBY3-32 |
151 |
84 |
5.48 |
8.4 |
32 |
1/2 |
3.2 |
| QBY3-40 |
151 |
84 |
5.48 |
8.4 |
40 |
1/2 |
3.2 |
| QBY3-50 |
378.5 |
84 |
5.48 |
8.4 |
50 |
1/2 |
4.8 |
| QBY3-65 |
378.5 |
84 |
5.48 |
8.4 |
65 |
1/2 |
4.8 |
| QBY3-80 |
568 |
84 |
5.48 |
8.4 |
80 |
1/2 |
6.4 |
| QBY3-100 |
568 |
84 |
5.48 |
8.4 |
100 |
1/2 |
6.4 |
| QBY3-125 |
1041 |
84 |
5.48 |
8.4 |
125 |
3/4 |
9.4 |
材質與適用介質

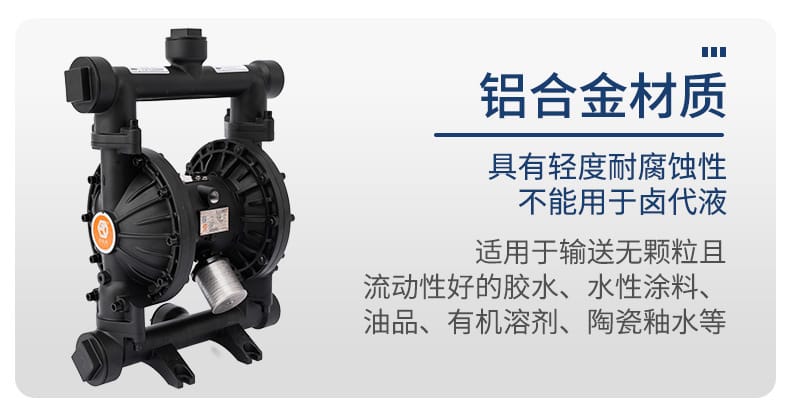

- 鋁合金材質：具有輕度耐腐蝕性，不能用于鹵代液。適用于輸送無顆粒且流動性好的膠水、水性涂料、油品、有機溶劑、陶瓷釉水等。

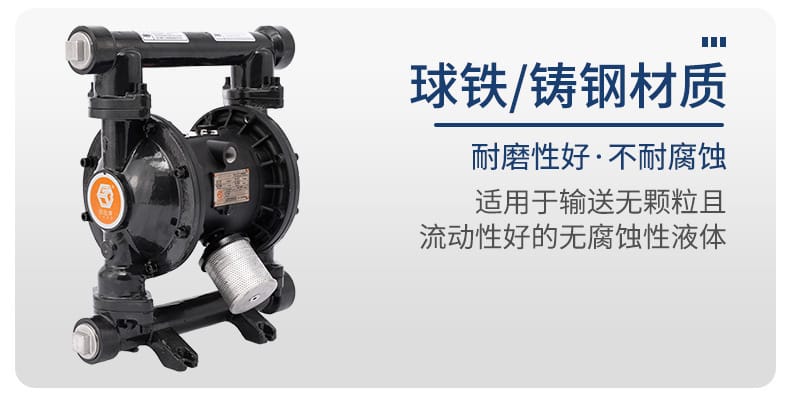

- 球鐵/鑄鋼材質：耐磨性好但不耐腐蝕。適用于輸送無顆粒且流動性好的無腐蝕性液體。

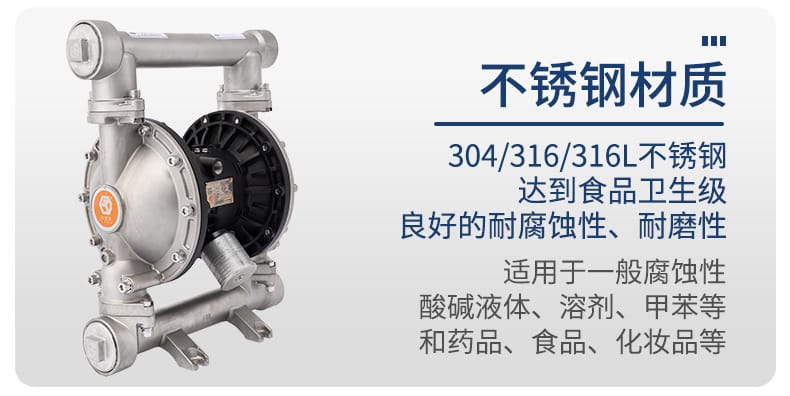

- 不銹鋼材質：304/316/316L 不銹鋼達到食品衛生級，具有良好的耐腐蝕性和耐磨性。適用于一般腐蝕性酸堿液體、溶劑、甲苯等和藥品、食品、化妝品等。

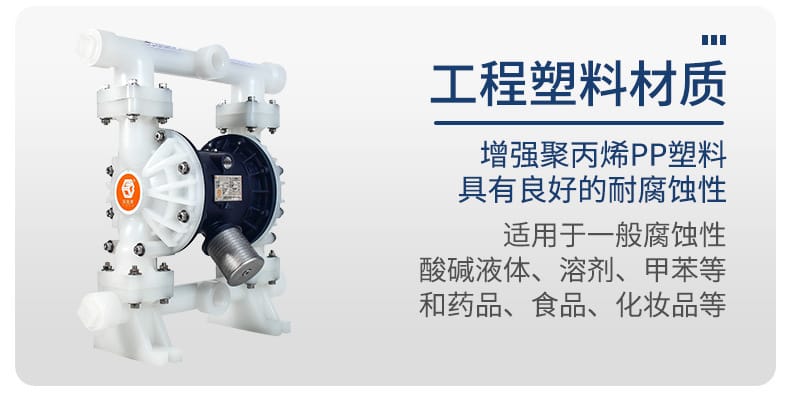

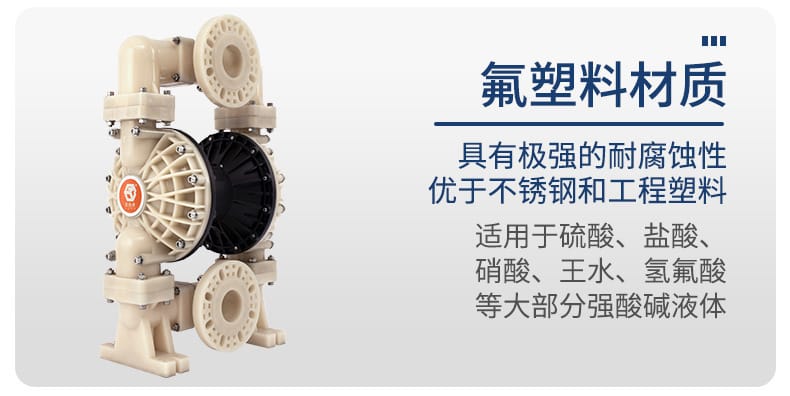

- 工程塑料材質：增強聚丙烯 PP 塑料具有極強的耐腐蝕性，優于不銹鋼和工程塑料。適用于硫酸、鹽酸、硝酸、王水、氫氟酸等大部分強酸堿液體。
應用行業

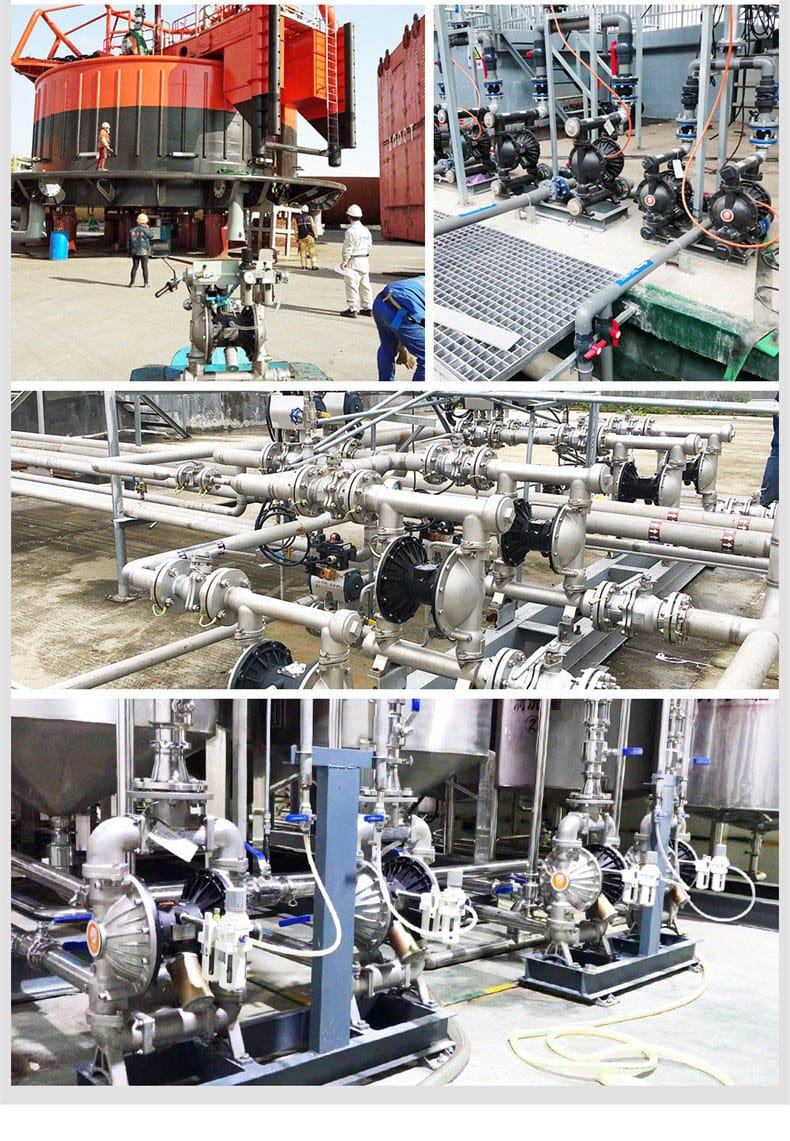

廣泛運用在陶瓷、化工、環保、油田、制藥、食品、冶金、造紙、電力、印染等領域。具體涵蓋涂料油漆、機械制造、精細化工、船舶及海洋工程、食品飲料、日化、電子及微電子等行業。
安裝條件
- 動力源要求：需接入壓縮空氣源，空氣進口尺寸為 1/2 in.bsp(f)，無需用電，適合無電源區域。
- 管路連接：流體進出口尺寸根據型號不同為 1-1/4 至 1-1/2 in.bsp(f)，確保連接密封良好以防泄漏。
- 環境要求：整泵結構性防爆，適合易燃、易爆場所；可在高溫環境下正常運轉，泵體最高可耐溫度達 150℃。
- 空間預留：結構簡單易損件少，但需預留維修更換空間，以便在不拆開流動部件的情況下更換氣閥部件。
注意事項
- 材質選型：務必根據輸送介質特性選擇合適的泵體材質，特別注意鋁合金不可用于鹵代液。
- 運行保護：泵具有自我保護性能，一旦超負荷會自動停機，負荷恢復后自動啟動，避免長時間異常工況運行。
- 維護保養：QBY3 系列正常工況下每年只需更換一次易損件，建議定期檢查膜片及球閥密封情況以降低全壽命成本。
- 安全操作：雖可空運轉，但建議在有介質情況下運行以延長壽命；出口超壓后自動停機，卸壓后自動啟動，請勿強行堵塞出口。
- 資質保障：產品擁有 60 余項核心專利，符合國家企業信用信息公示系統備案，購買時請認準邊鋒機械集團有限公司官方渠道。
