邊鋒固德牌 GD-15 鋁合金隔膜泵產品手冊
一、核心優勢
- 源頭廠家：真正源頭工廠直銷，支持參觀驗廠，無中間商賺差價。
- 技術實力：掌握多項核心技術，擁有實用新型及發明專利證書。
- 品質承諾：提供五年質保服務，產品通過歐盟 CE 認證，遠銷歐美各國。
- 服務保障：配備 24 小時售后服務團隊，確保購買稱心，使用放心。

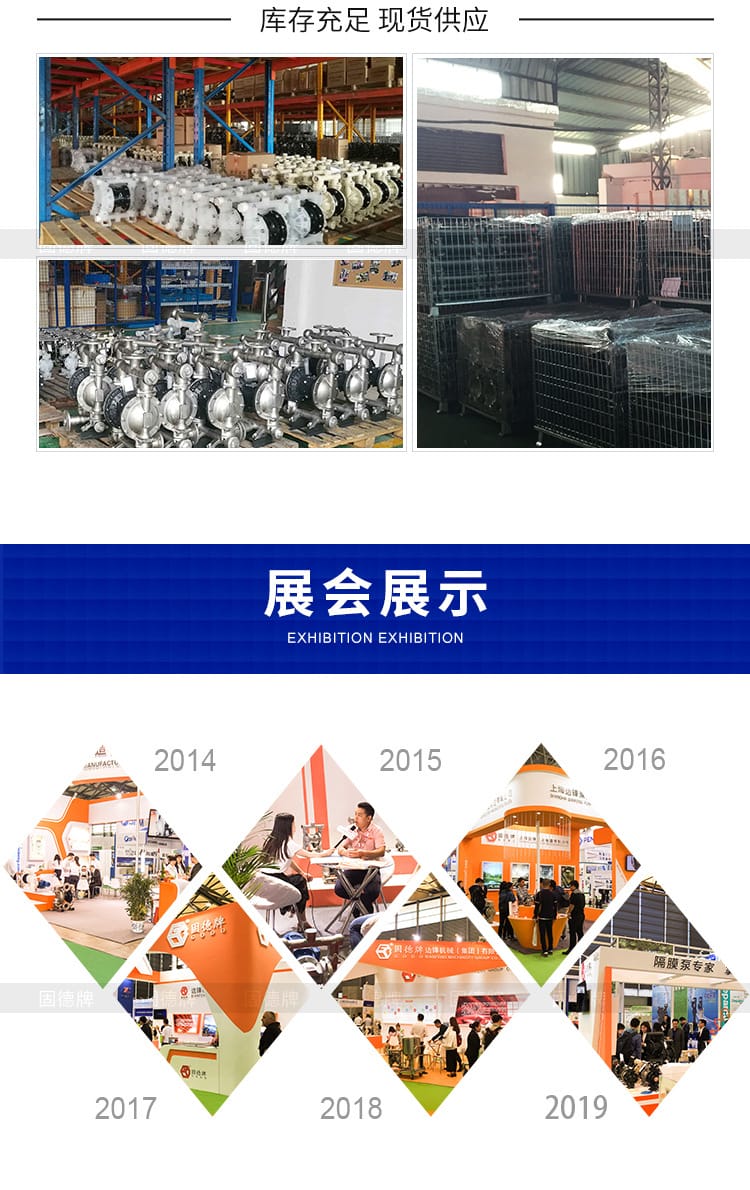

- 庫存保障：貨架庫存充足，支持現貨供應。

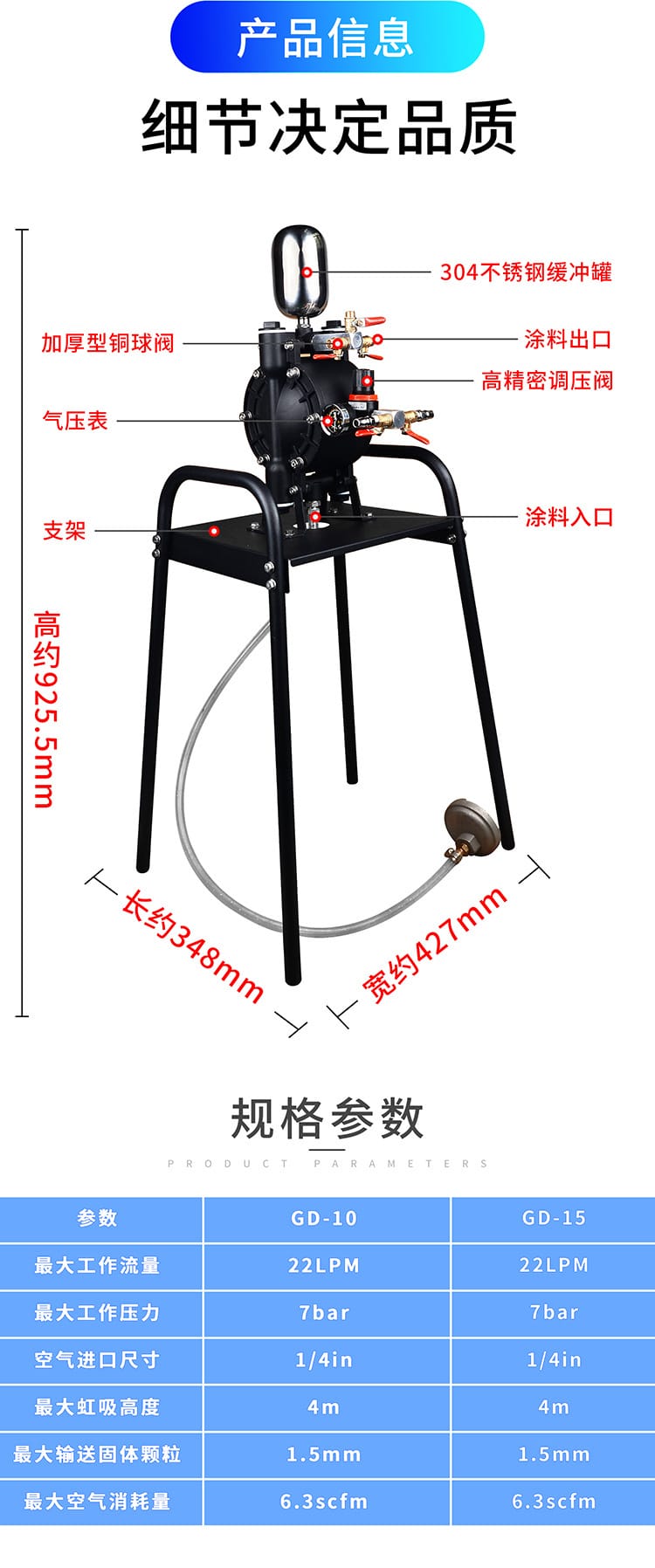

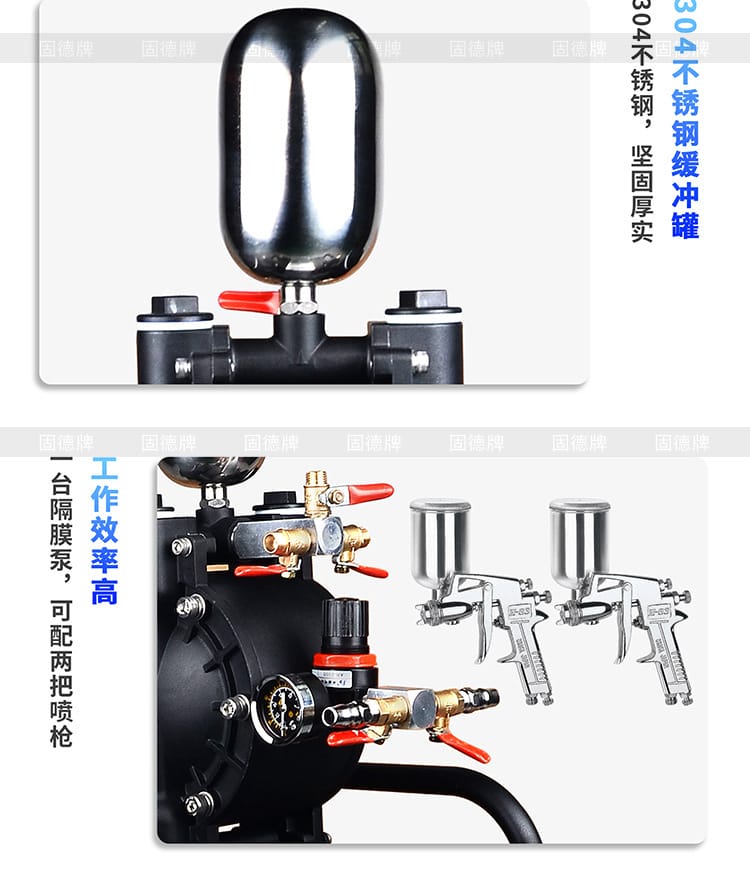

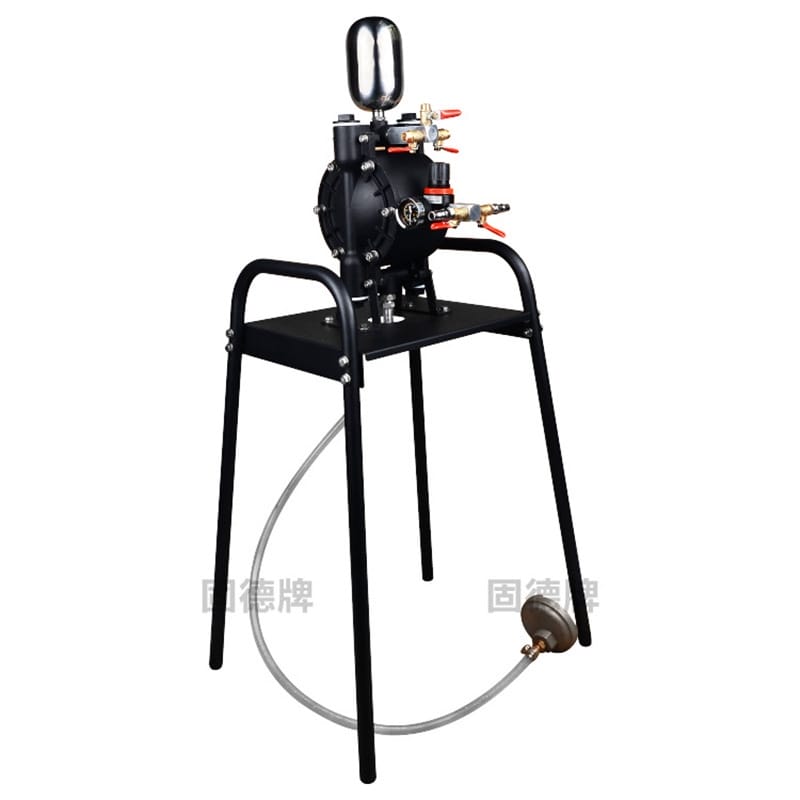

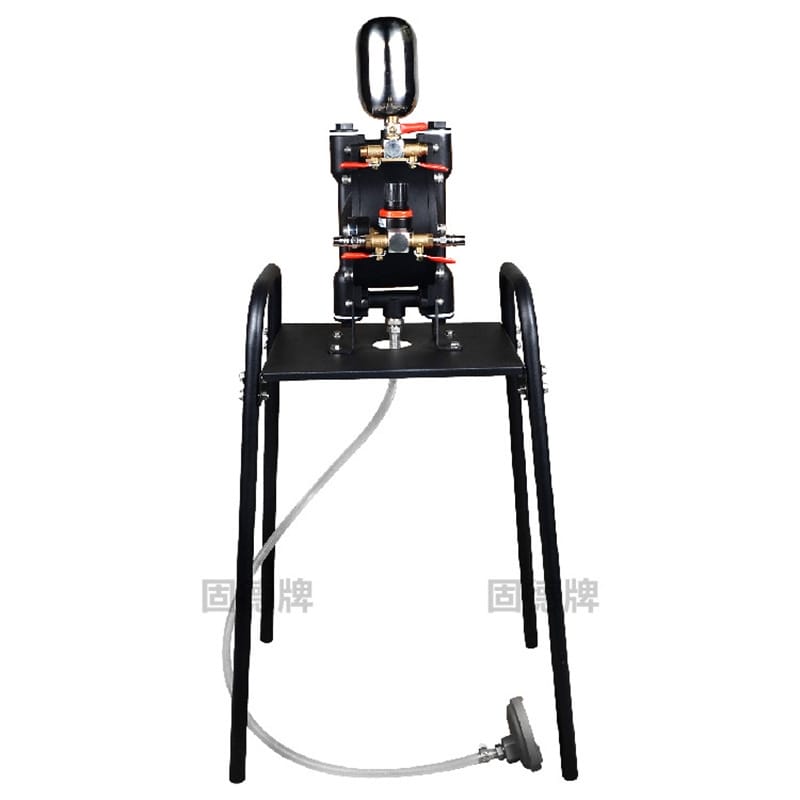

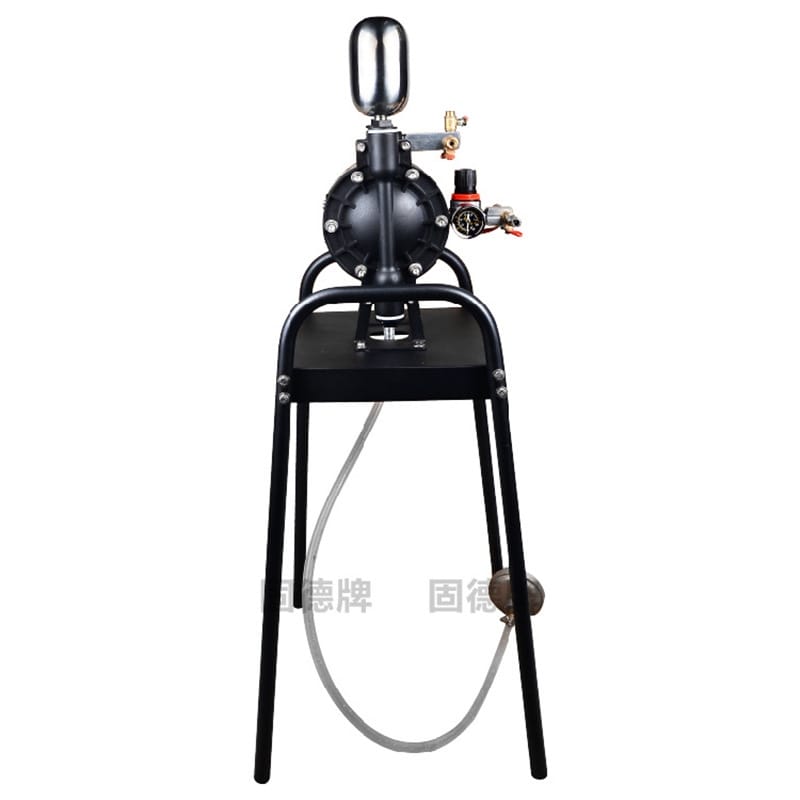

- 精選材質：GD-15L 鋁合金泵體，搭配 304 不銹鋼緩沖罐與加厚型銅球閥。
二、技術參數
| 參數項目 |
GD-10 型號 |
GD-15 型號 |
| 最大工作流量 |
22 LPM |
22 LPM |
| 最大工作壓力 |
7 bar |
7 bar |
| 空氣進口尺寸 |
1/4 in |
1/4 in |
| 最大虹吸高度 |
4 m |
4 m |
| 最大輸送固體顆粒 |
1.5 mm |
1.5 mm |
| 最大空氣消耗量 |
6.3 scfm |
6.3 scfm |

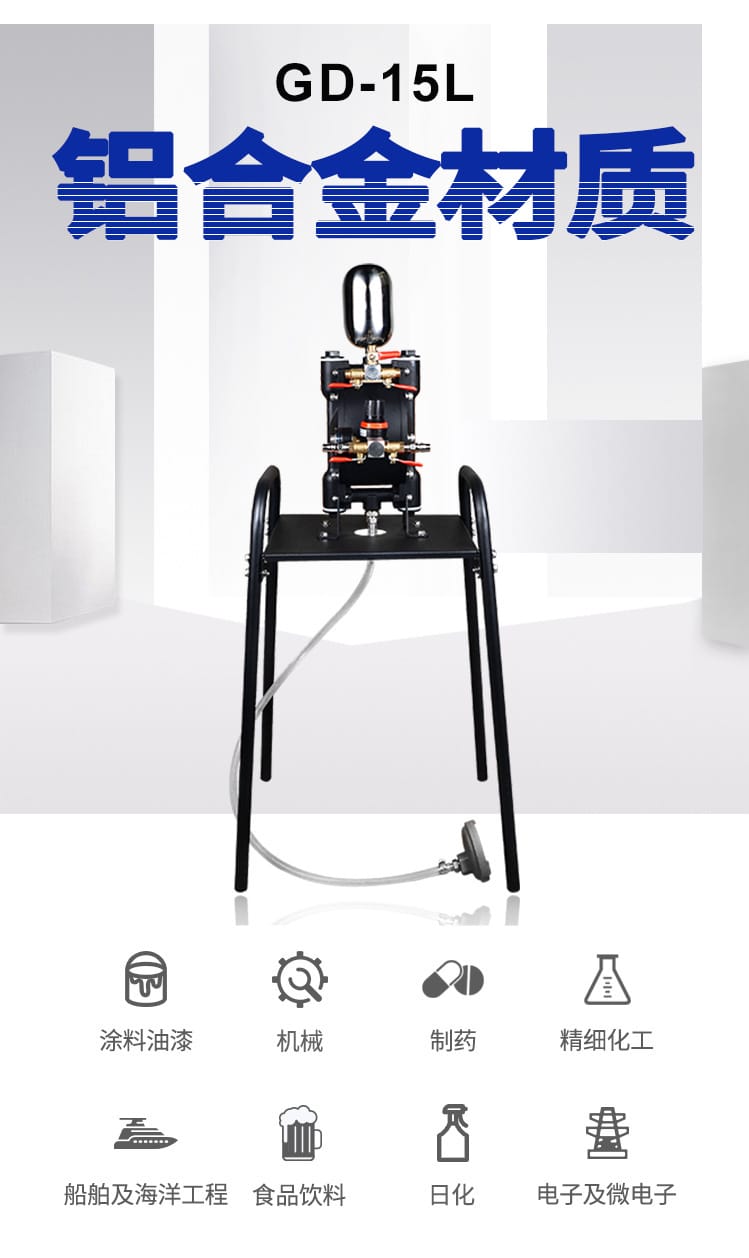

三、應用行業
本產品廣泛適用于以下領域：
- 涂料油漆：高精密調壓，適合噴涂作業。
- 機械制造：通用液體輸送與處理。
- 制藥化工：精細化工物料轉移，符合衛生標準。
- 船舶工程：海洋工程耐腐蝕需求。
- 食品飲料：食品安全級材料接觸。
- 日化電子：電子及微電子行業專用流體處理。
四、主要組件清單

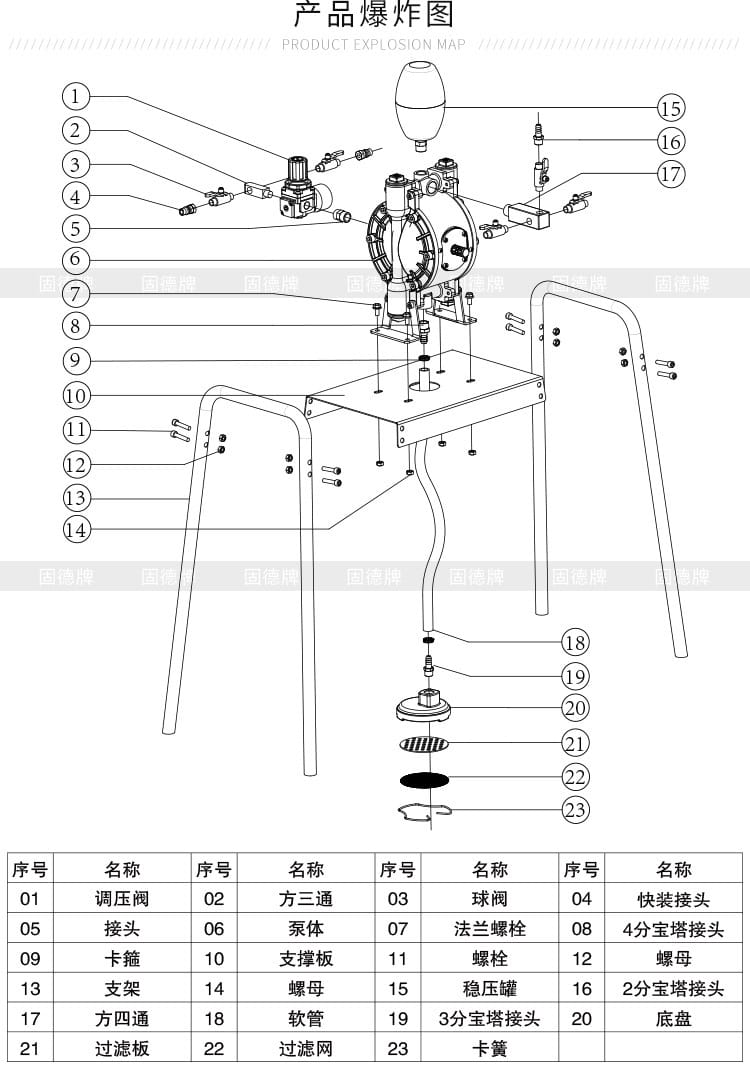

基于產品爆炸圖結構，核心部件包括：

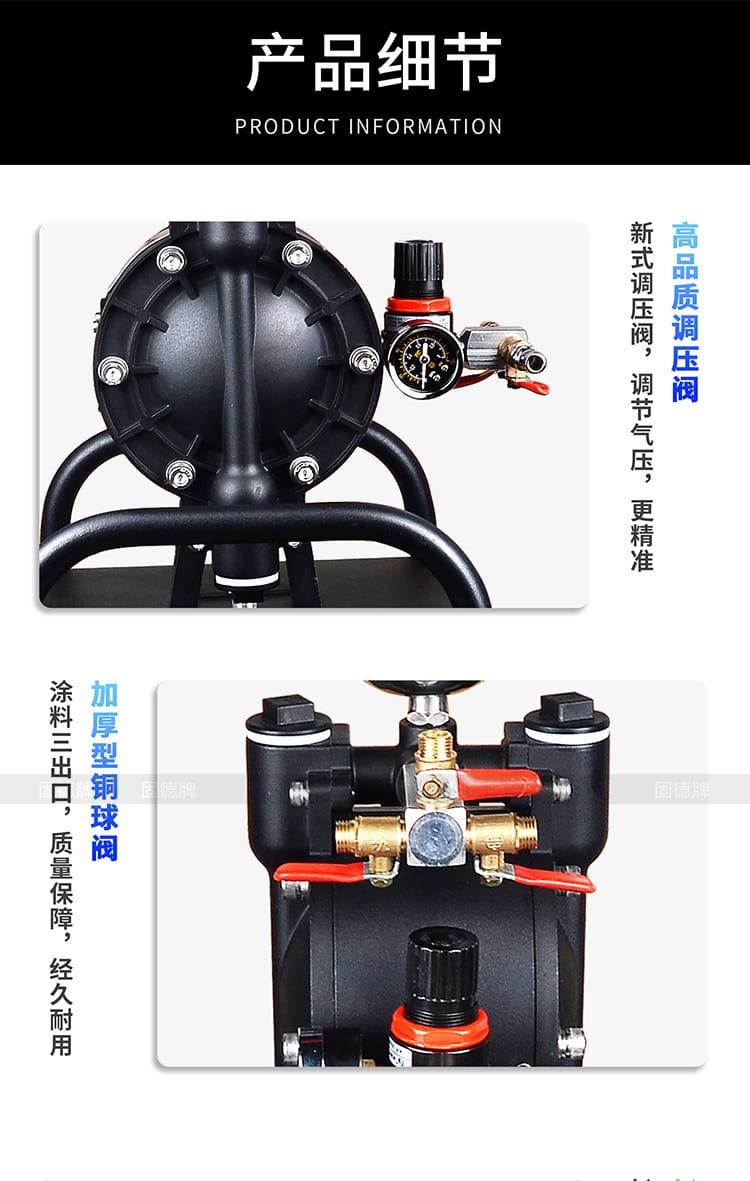

- 控制組件：調壓閥、方三通、球閥、快裝接頭。
- 泵體結構：泵體、法蘭螺栓、支撐板、底盤。
- 輔助系統：穩壓罐（304 不銹鋼）、過濾網、過濾板。
- 連接配件：各類寶塔接頭（2 分/3 分/4 分）及軟管連接件。
五、安裝條件

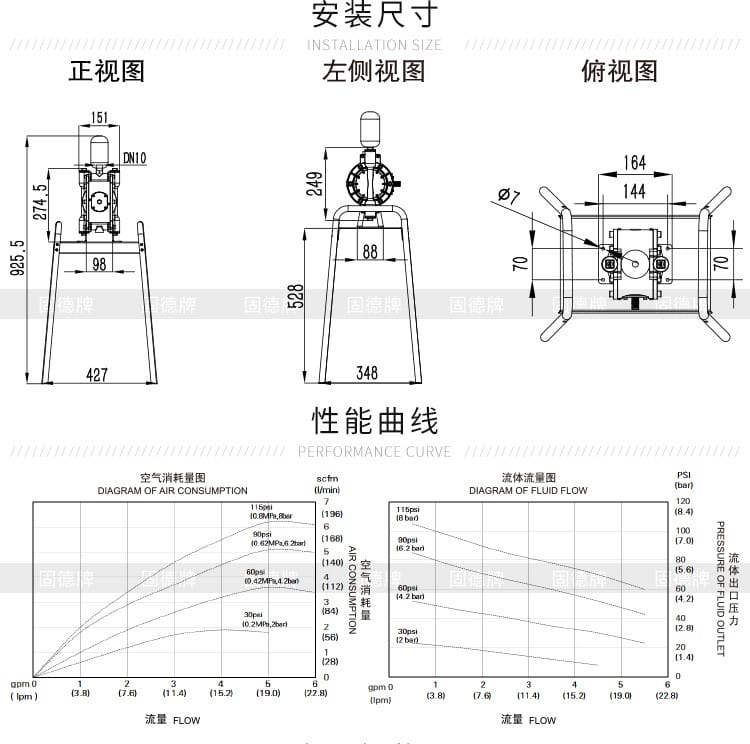

- 空間尺寸：設備外形尺寸約為 長 348mm × 寬 427mm，需預留足夠操作空間。
- 氣源要求：需接入穩定的壓縮空氣源，接口標準為 1/4 英寸。
- 基礎要求：建議安裝在平穩、堅固的平面或支架上，確保運行穩定。
- 管路連接：根據實際工況連接進出料管，注意密封性以防泄漏。
六、注意事項
- 壓力限制：最大工作壓力請勿超過 7 bar，以免損壞泵體內部結構。
- 顆粒物控制：輸送介質中固體顆粒直徑不得超過 1.5 mm，防止堵塞或磨損。
- 定期維護：定期檢查調壓閥精度及緩沖罐狀態，及時清理過濾網雜質。
- 安全操作：嚴禁帶壓拆卸零部件，停機檢修前請切斷氣源并釋放殘余壓力。
- 環境適應：避免在極端腐蝕性或易燃易爆未防護環境下長期使用。
七、市場認可
產品已獲得眾多知名企業的信賴與應用，包括但不限于：
- 立邦漆（中國）
- 雨潤集團、伊利、香飄飄
- 中國中鐵、中國石油
- 三得利（Suntory）
