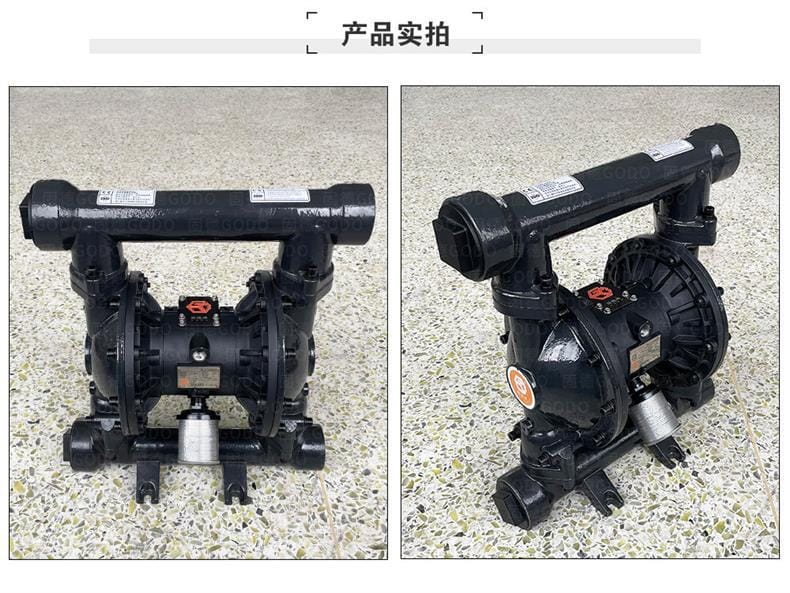

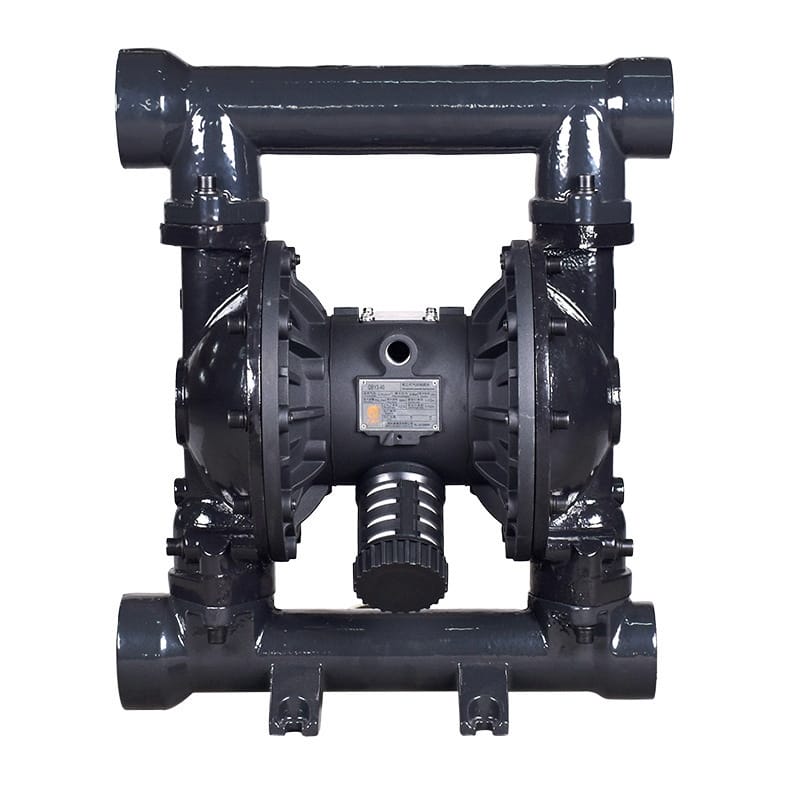

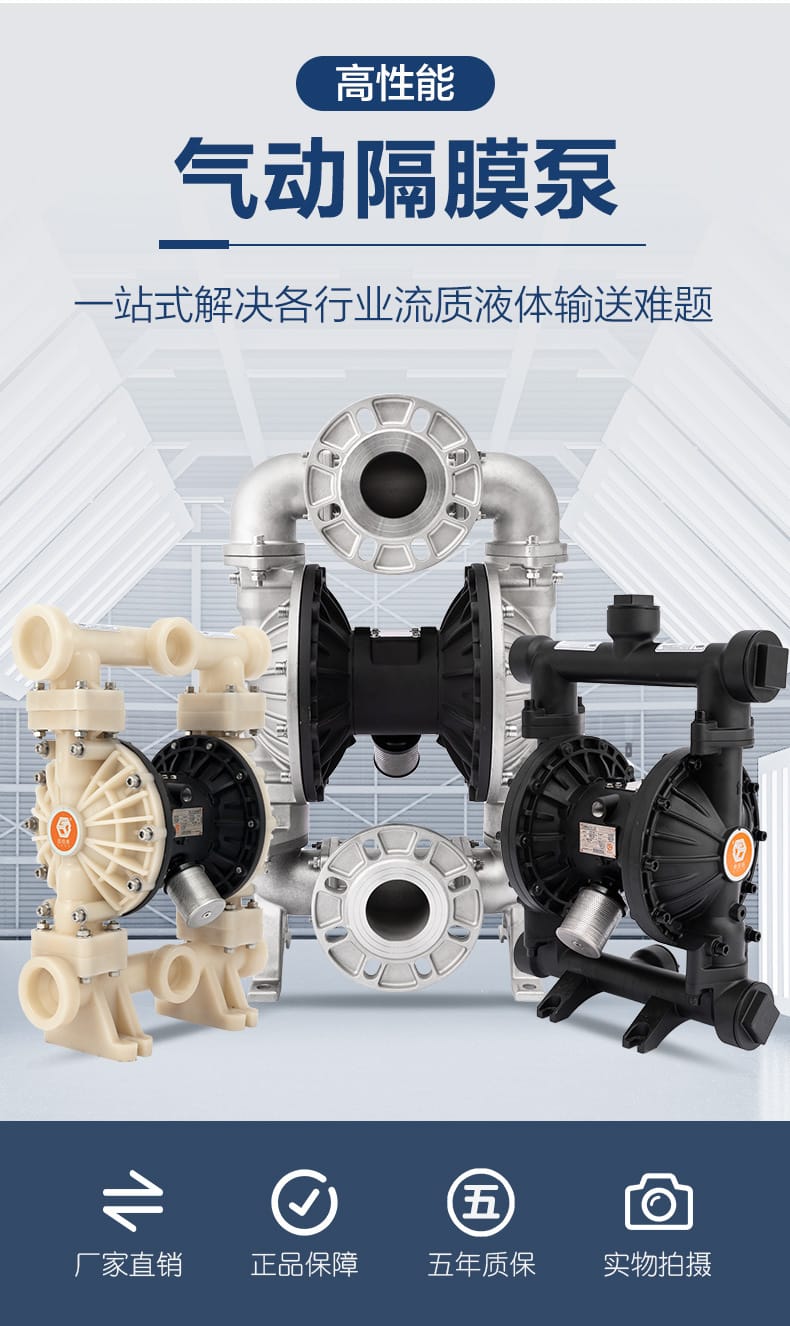

邊鋒固德牌鑄鋼氣動隔膜泵 QBY3系列 產品技術手冊
核心特點

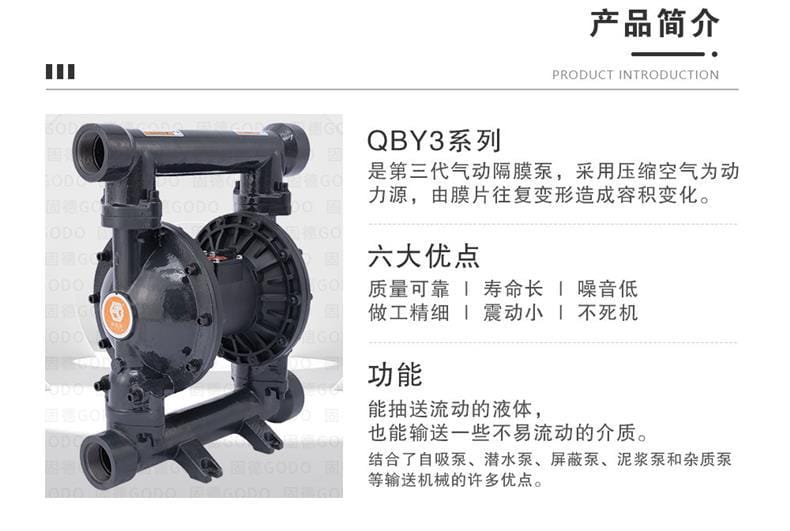

- 第三代氣動驅動架構：以潔凈壓縮空氣為動力源，通過雙膜片往復交變變形產生容積變化，無需電力驅動，從源頭杜絕電火花風險。
- 創新防卡死設計：采用新型內置氣閥室結構，大幅提升進氣承受壓力，徹底解決傳統隔膜泵“卡氣停機”痛點，保障連續作業穩定性。
- 全壽命成本優化：流道與氣路分離設計，正常工況下每年僅需更換1次易損件，綜合維修成本較老款降低30%，大幅節省運營開支。
- 零泄漏與本質安全：無旋轉部件與機械軸封，介質與運動部件完全物理隔離；整機符合Ex II T6 Gb防爆標準，適用于易燃易爆及有毒有害環境。

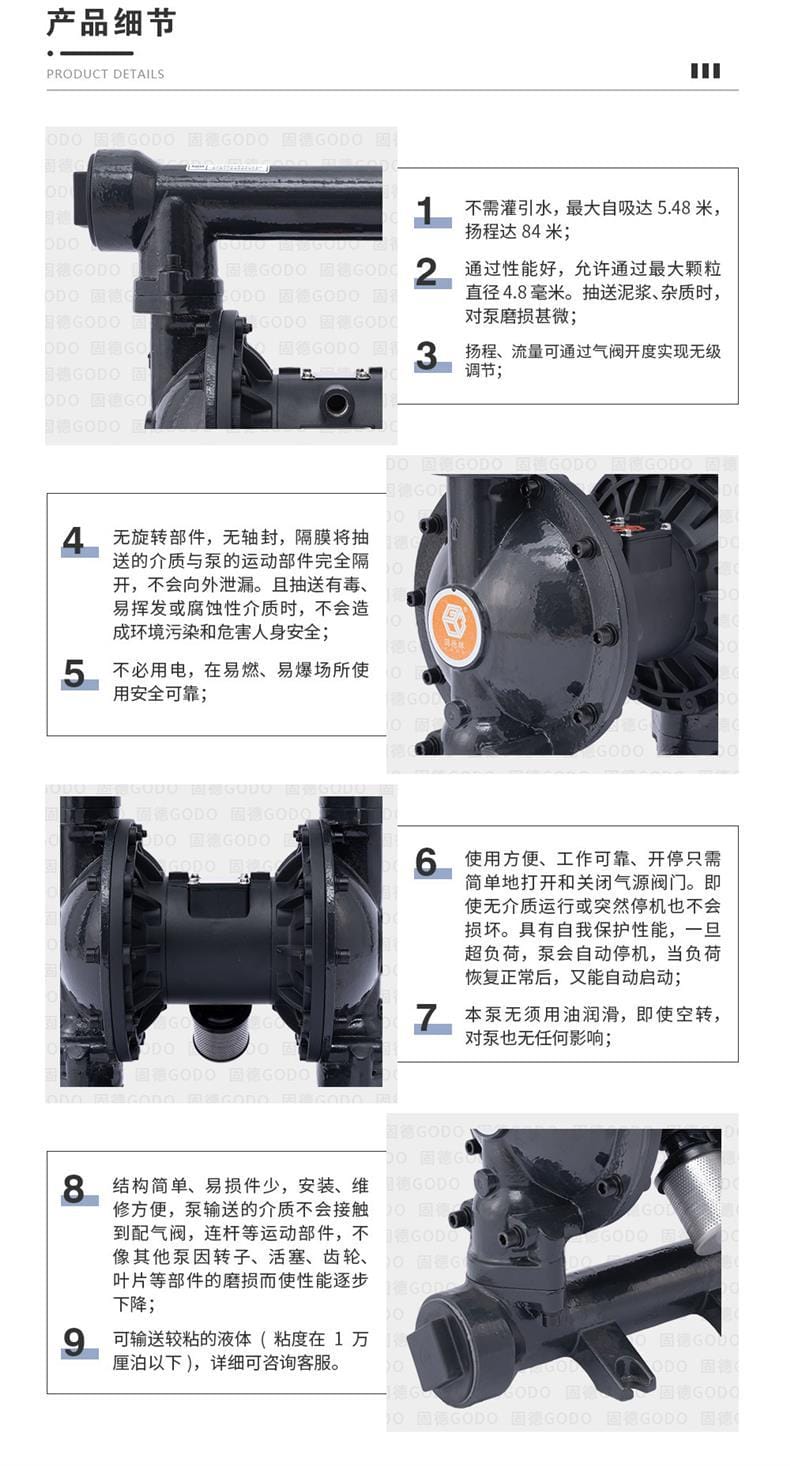

- 強大自吸與無極調節：最大自吸高度達5.48米，最高揚程84米；流量與揚程可通過調節進氣閥開度實現無級精準控制，響應迅速。
- 寬泛工況適應性：支持無水空轉與短暫憋壓（超壓自動停機卸壓后自動重啟）；耐溫高達150℃；可高效輸送粘度≤10,000厘泊的高稠度流體。
- 長效靜音與極簡維護：標配高品質金屬消聲器，有效降噪防爆；結構緊湊模塊化，易損件極少，拆裝、檢修極為便捷。

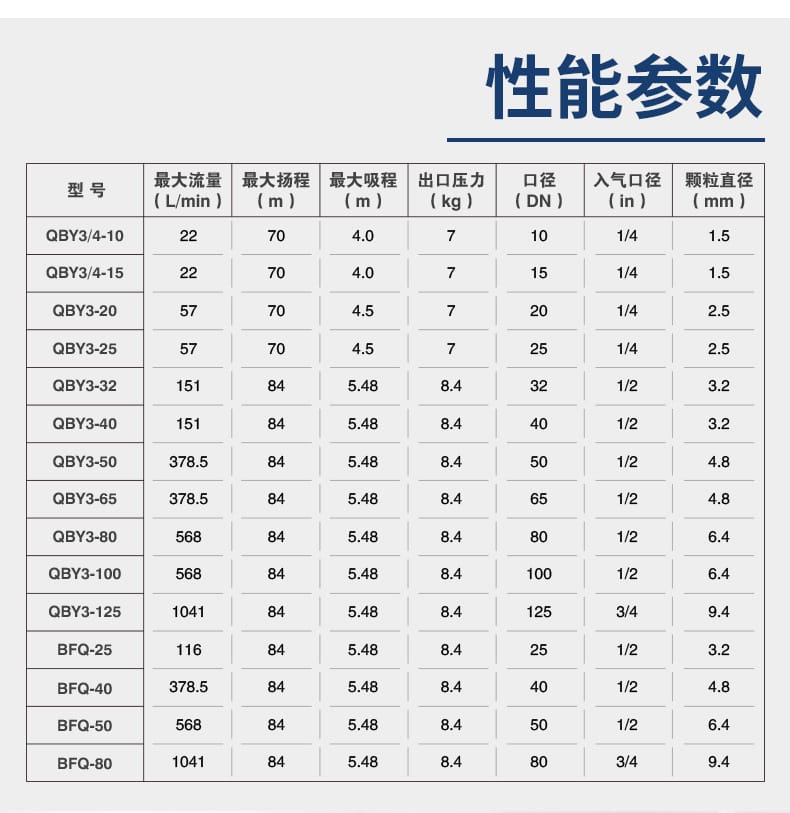

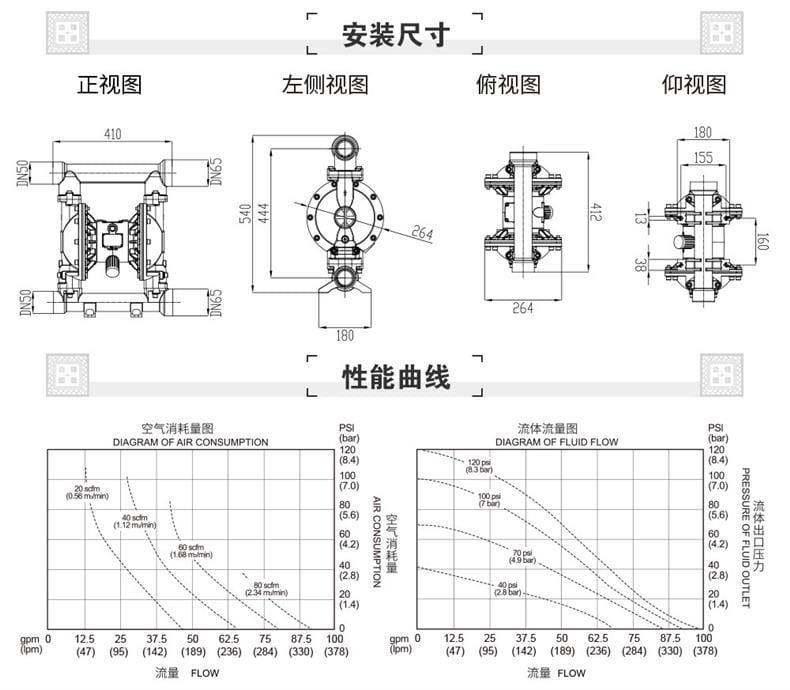

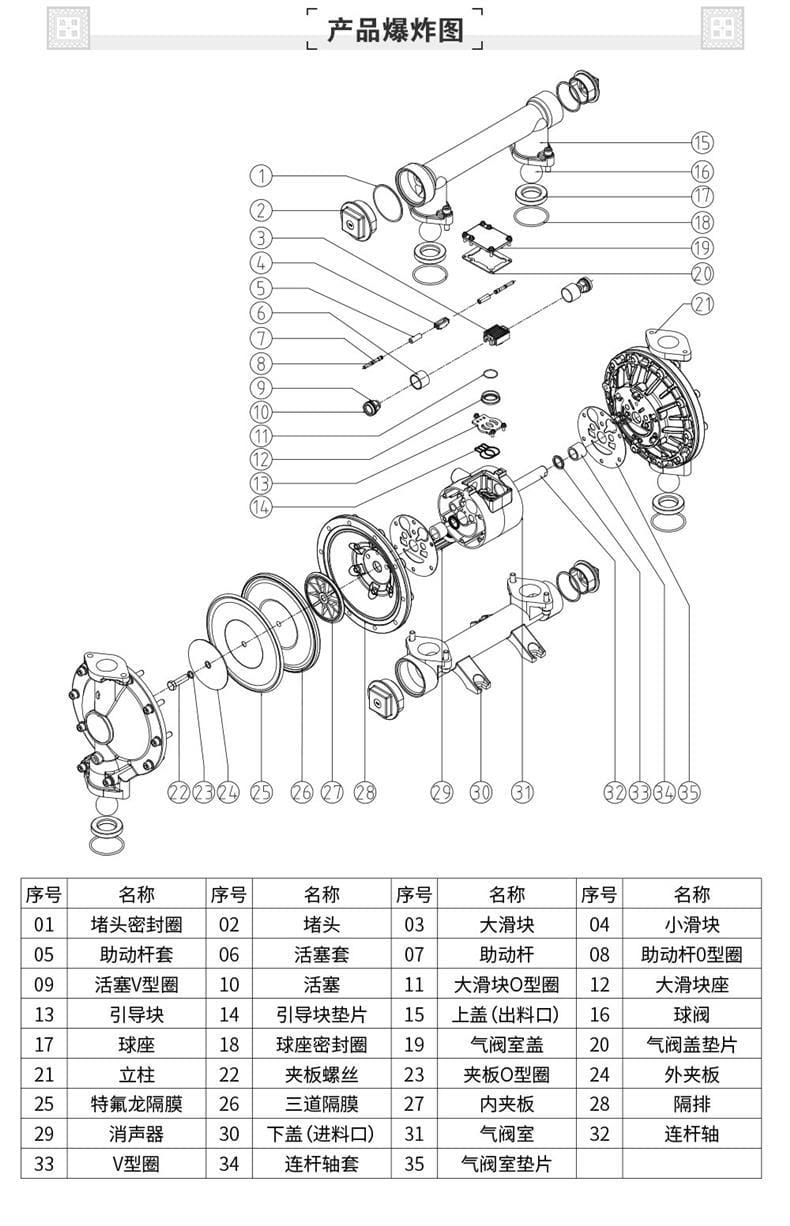

技術參數

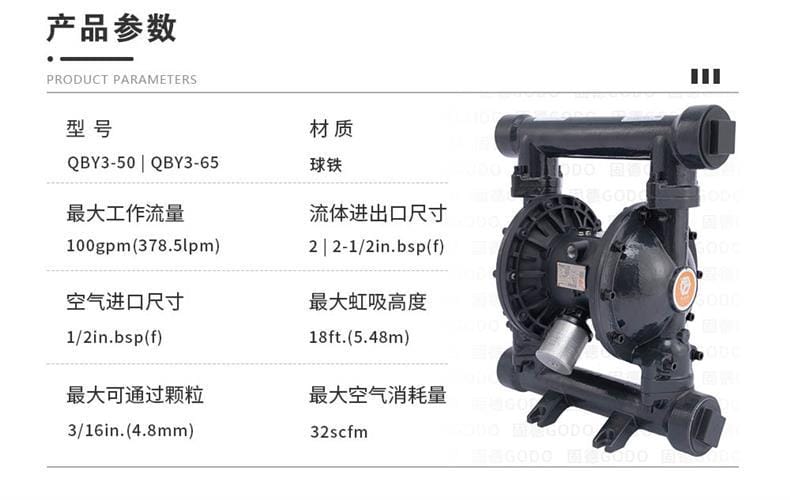

- 型號系列：QBY3-10 至 QBY3-125 及 BFQ系列

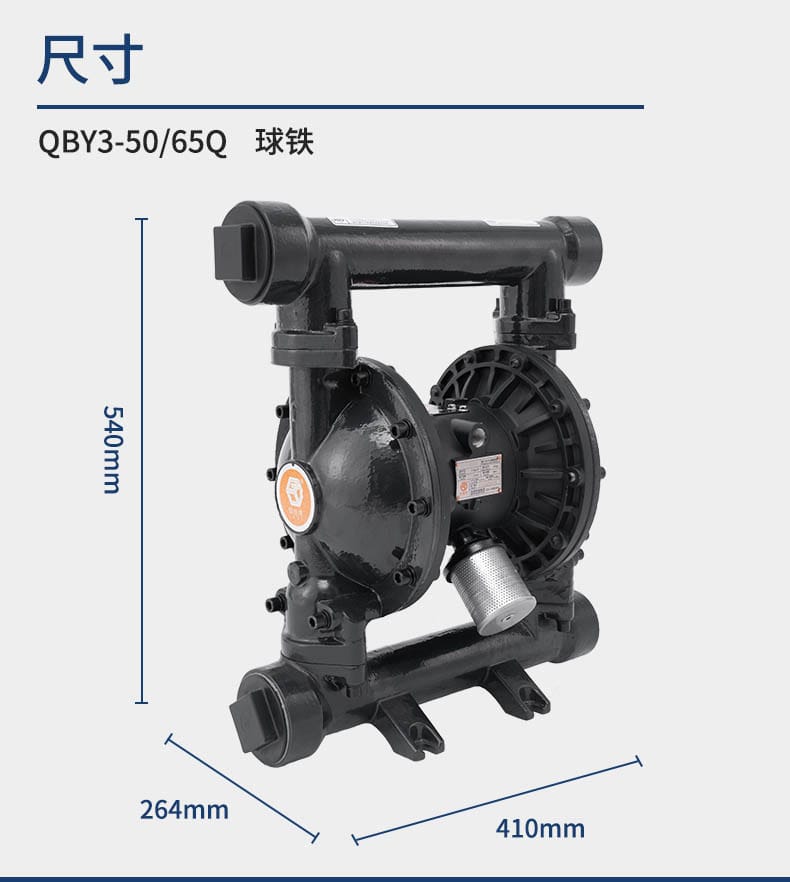

- 最大流量：22 ~ 1041 L/min（QBY3-50/65額定為378.5 L/min）
- 最大揚程：70 ~ 84 m
- 最大吸程：4.0 ~ 5.48 m
- 出口工作壓力：最高 8.4 kgf/cm2（約0.84 MPa）
- 流道接口：DN10 ~ DN125（對應 BSP 螺紋 1/4" ~ 3/4"
- 空氣進口：1/4" ~ 3/4" BSP
- 最大通過顆粒直徑：1.5 mm ~ 9.4 mm（隨口徑遞增）

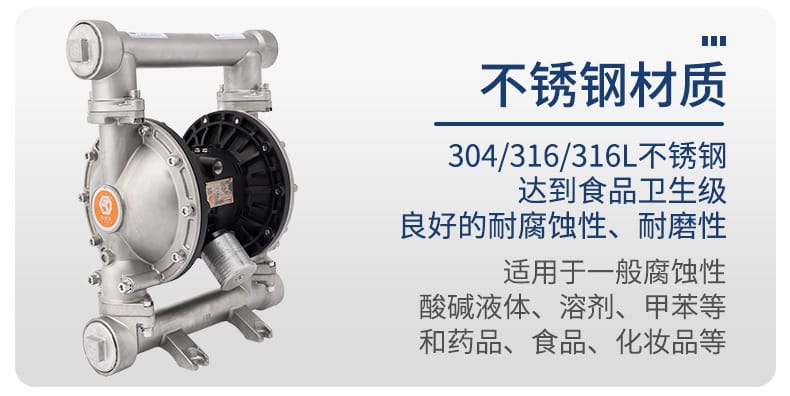

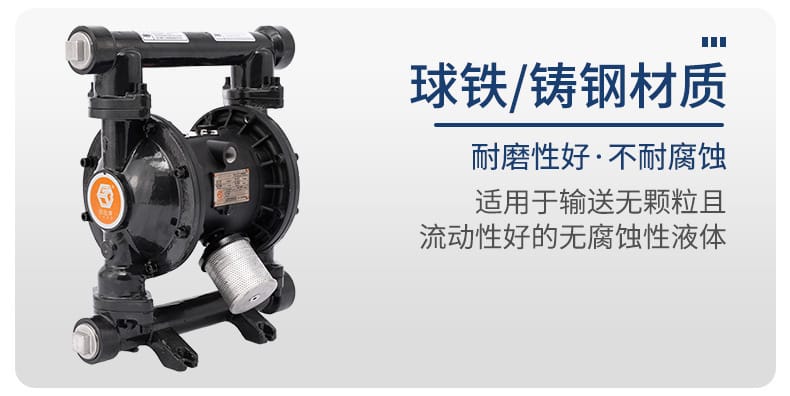

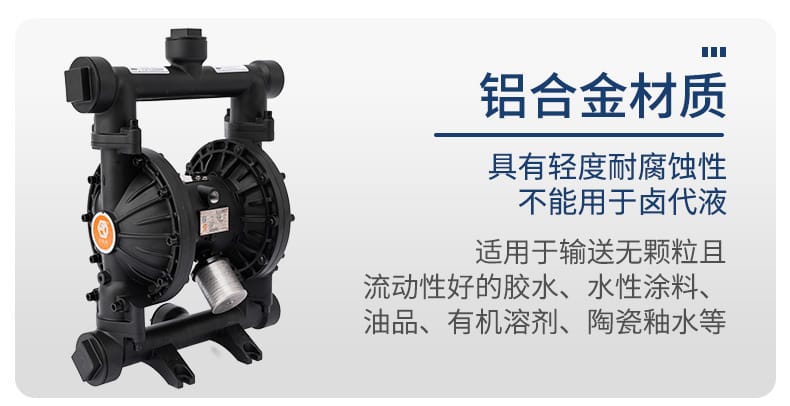

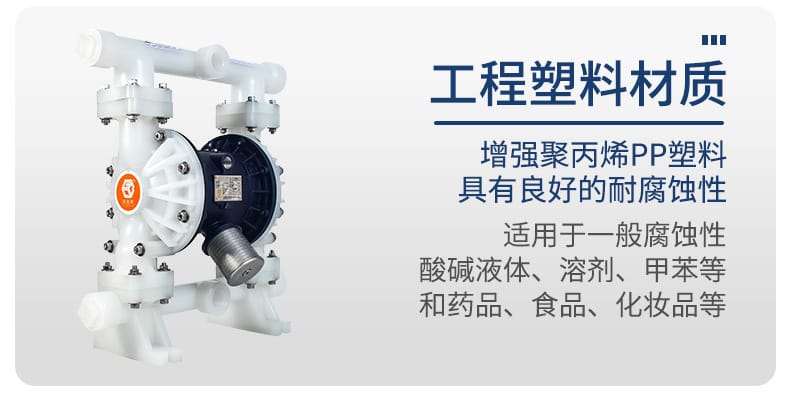

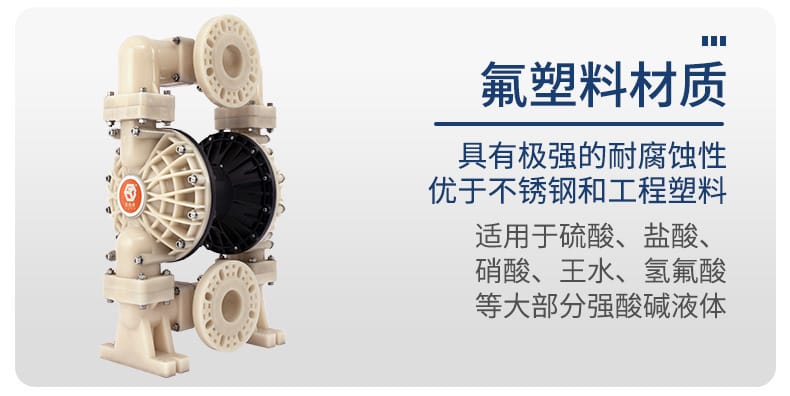

- 可選過流材質：鋁合金（輕度耐腐蝕）、球鐵/鑄鋼（耐磨抗沖擊）、不銹鋼（304/316/316L食品級）、工程塑料（PP增強聚丙烯）
- 耐溫上限：150℃
- 防爆認證：Ex II T6 Gb
- 適用粘度：≤ 10,000 cP（特殊高粘介質需技術評估）
應用行業
廣泛適用于各類流質液體、漿料及含顆粒介質的定量輸送與循環處理，核心覆蓋領域包括：
- 化工與環保：酸堿溶劑、廢水污泥、有機溶劑、懸浮液、電鍍液
- 食品與制藥：糖漿、果汁、藥液、化妝品、食用油（食品級配置）
- 制造與礦業：陶瓷釉水、油墨涂料、礦漿、切削液、造紙黑液
- 能源與重工：油田泥漿、船舶壓載水、電廠脫硫劑、冶金助劑
- 輕工與日化：印染染料、洗滌制劑、微電子清洗液、涂料油漆
安裝條件
- 氣源配置：需提供潔凈干燥的壓縮空氣，建議前端加裝FRL三聯件（過濾、減壓、油霧），工作氣壓通?？刂圃?.2~0.7 MPa區間。
- 管路對接：進出口接口需與現場管道嚴格匹配，推薦使用柔性軟管過渡以吸收微振；嚴禁在進出口手動閥關閉狀態下啟動泵體。
- 基礎固定：雖具備低振動特性，仍需將泵體穩固安裝于水平、堅實的基座或型鋼支架上，確保運行重心平穩且便于后期檢修。
- 環境要求：無需專用配電房，可室內外靈活布置；防爆區域使用時須可靠接地，并符合當?shù)匚；瘓?chǎng)所儀表安裝規范。
- 自吸工況：抽吸作業時，泵體安裝液位必須低于儲液罐最低液面，以保證自吸腔充滿液體，避免氣蝕。
注意事項
- 介質兼容性校驗：選型前務必核對流體物性。鋁合金禁用于鹵代烴類液體；鑄鐵不適用于強腐蝕介質；強酸強堿（如氫氟酸、王水）需指定特氟龍包覆或高級別不銹鋼/工程塑料材質。
- 嚴禁長期干磨與憋壓：設備支持短時空打與超壓自我保護，但長期無水干轉或持續憋壓運行會加速膜片疲勞破裂，縮短核心部件壽命。
- 定期巡檢保養：建議每半年檢查隔膜、球閥及O型圈磨損狀況，發現微裂或硬化立即更換；保持氣路暢通，防止冷凝水或雜質進入氣閥室導致?lián)Q向失靈。
- 防凍與環境防護：低溫戶外環境使用時，建議選配防凍型消聲器或停機后徹底排空泵內殘液，防止結冰脹裂流道與夾板。
- 合規與安全操作：設備僅限銘牌參數范圍內運行，涉及未知化學反應、超高粘度或極端工況前，請務必聯系廠家技術客服進行專項評估與定制化方案確認。
