品牌與型號
品牌：邊鋒固德（邊鋒機械集團）

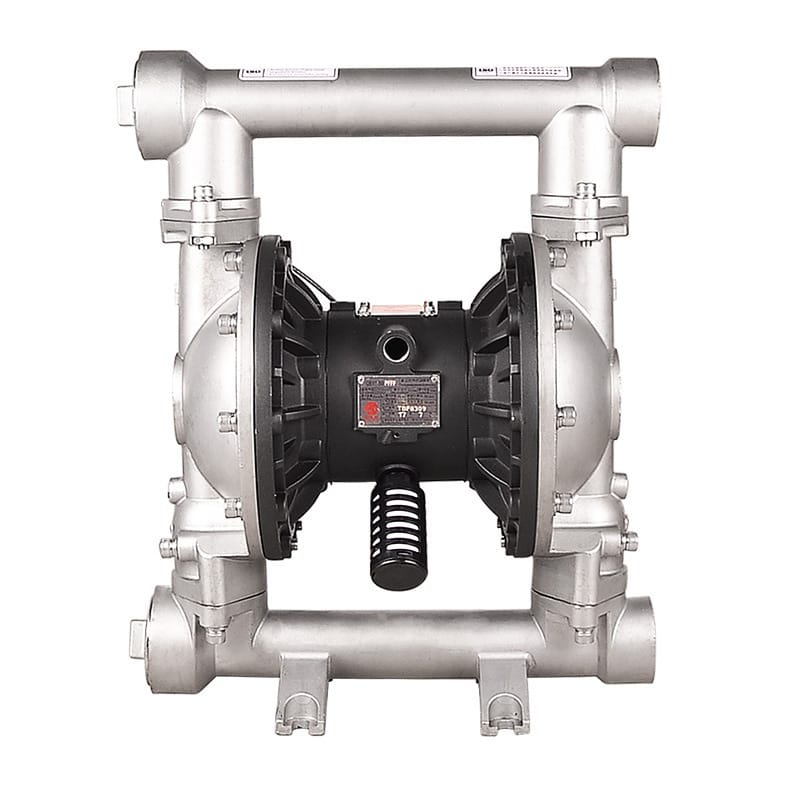

型號：QBY3-50PTFF（2寸不銹鋼氣動隔膜泵）
? 核心特點
- 工業級精工品質：33年專注隔膜泵研發制造，集產研銷服于一體，提供更高品質與更具競爭力的價格。

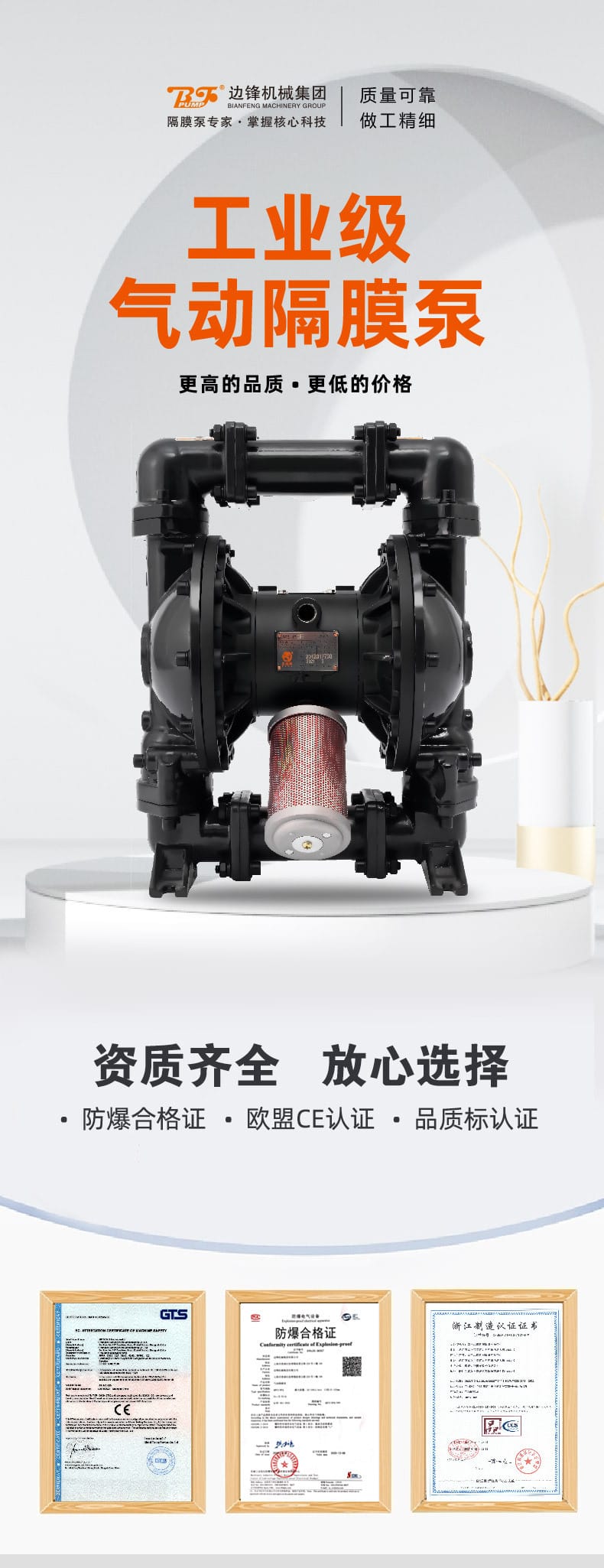

- 權威資質保障：全套資質齊全，持有防爆合格證、歐盟CE認證及品質標認證，安全合規，放心采購。
- 多層復合防腐內壁：采用“硬化層+壓鑄層+耐熱層+防腐蝕層”一體化工藝，無懼強酸強堿及高腐蝕性介質侵蝕。

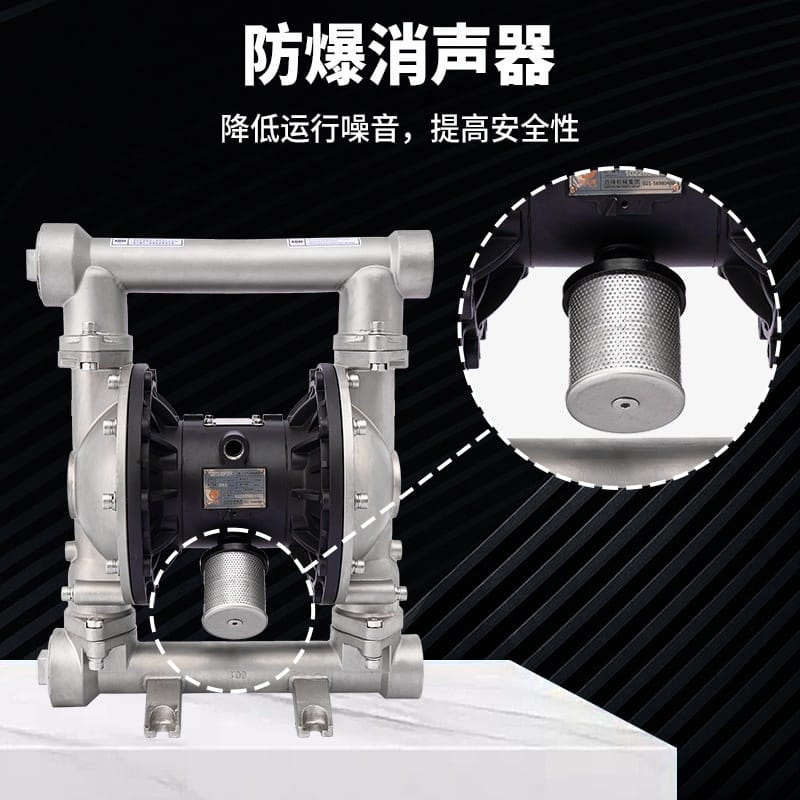

- 防爆靜音設計：內置防爆金屬消音器，結合多重防爆技術，高效降低運行噪音，提升工作環境安全性。

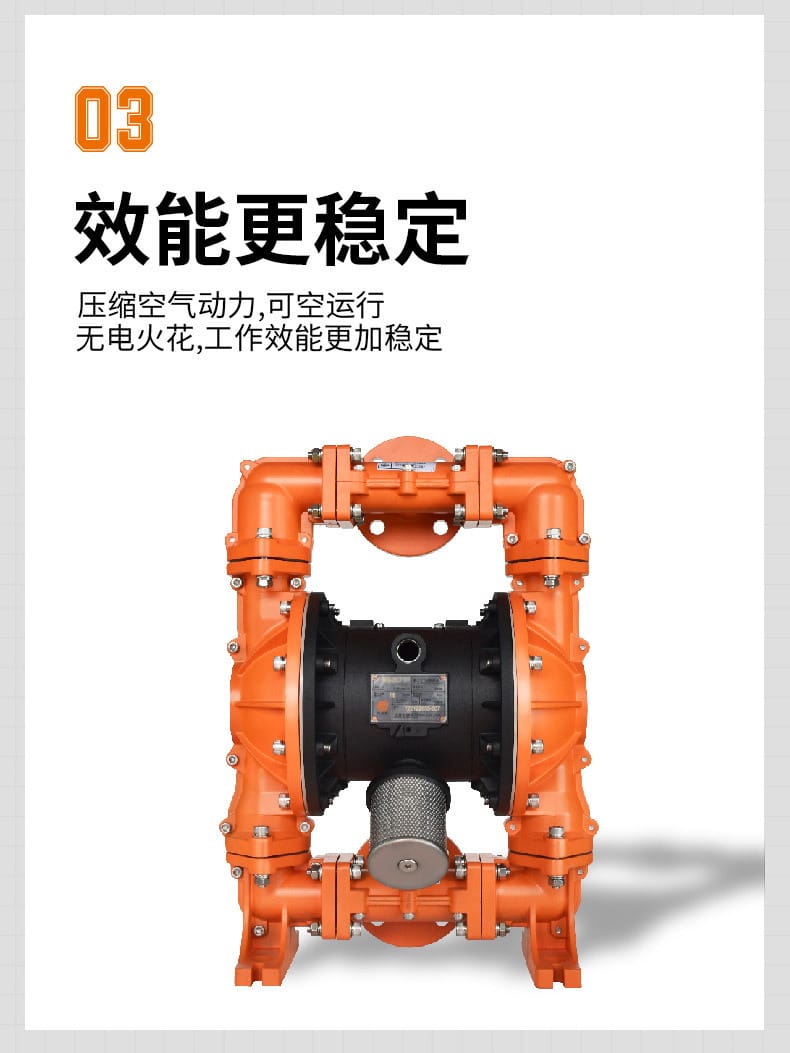

- 氣動驅動零隱患：以壓縮空氣為動力源，無需外接電源，無電火花風險，支持短時干轉，運行效能穩定可靠。

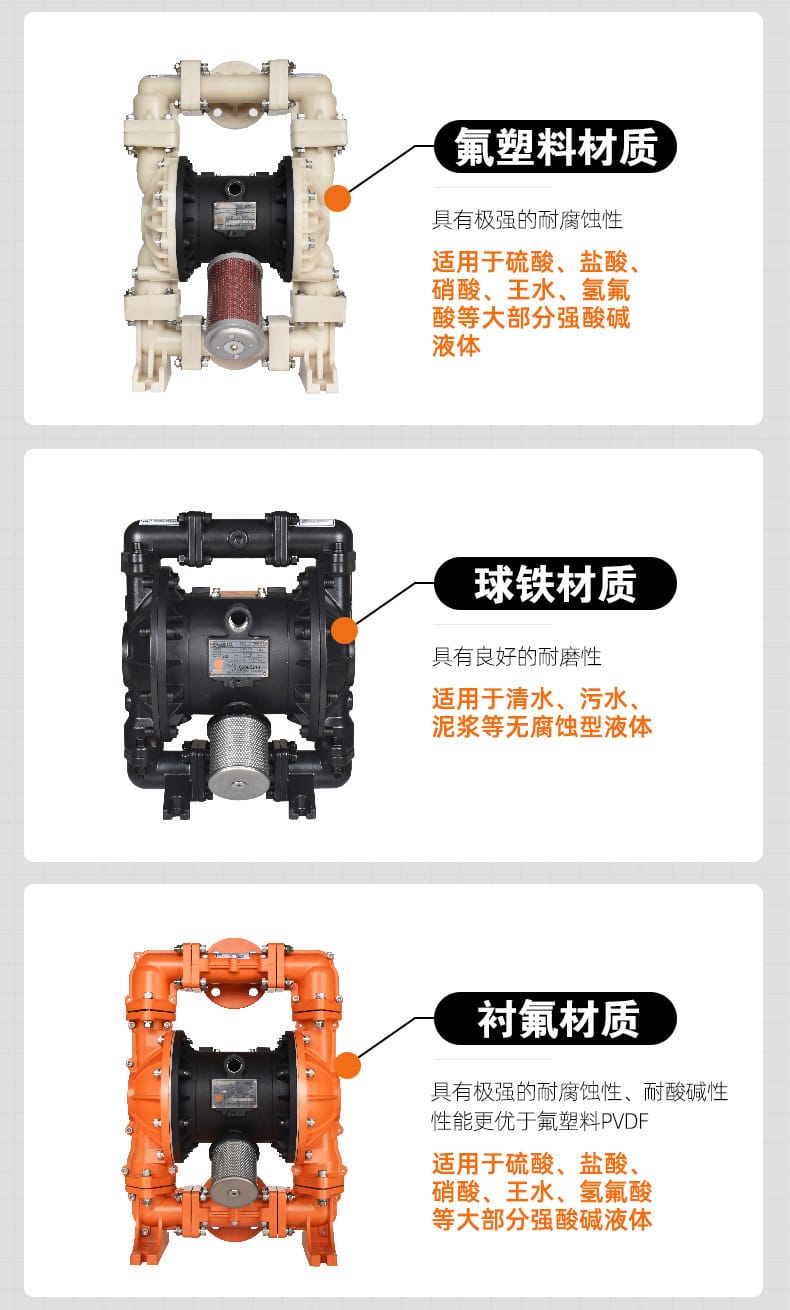

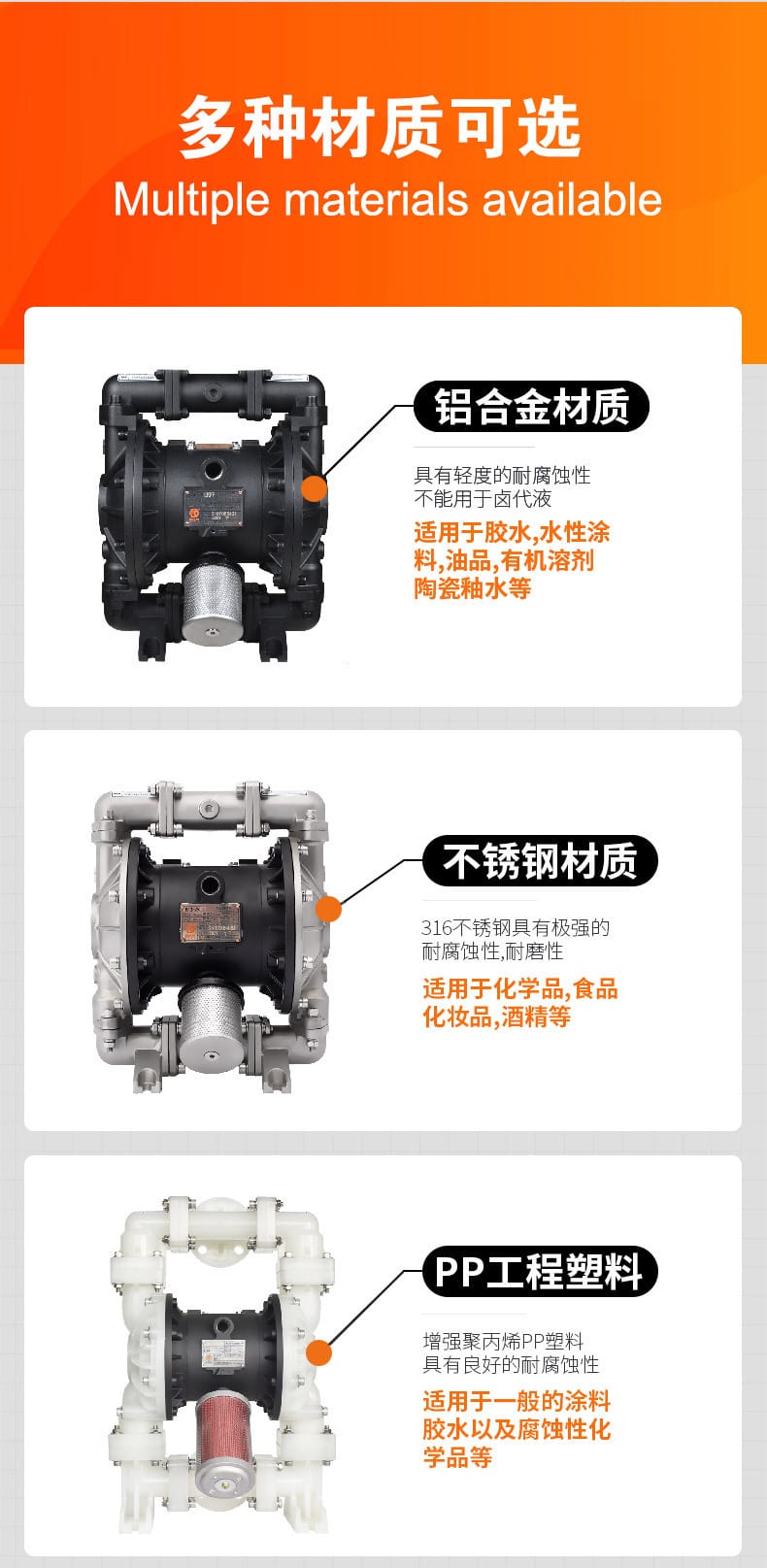

- 全材質矩陣可選：提供鋁合金、316不銹鋼、PP工程塑料、氟塑料、球鐵、襯氟等多種過流部件材質，精準匹配各類工況。

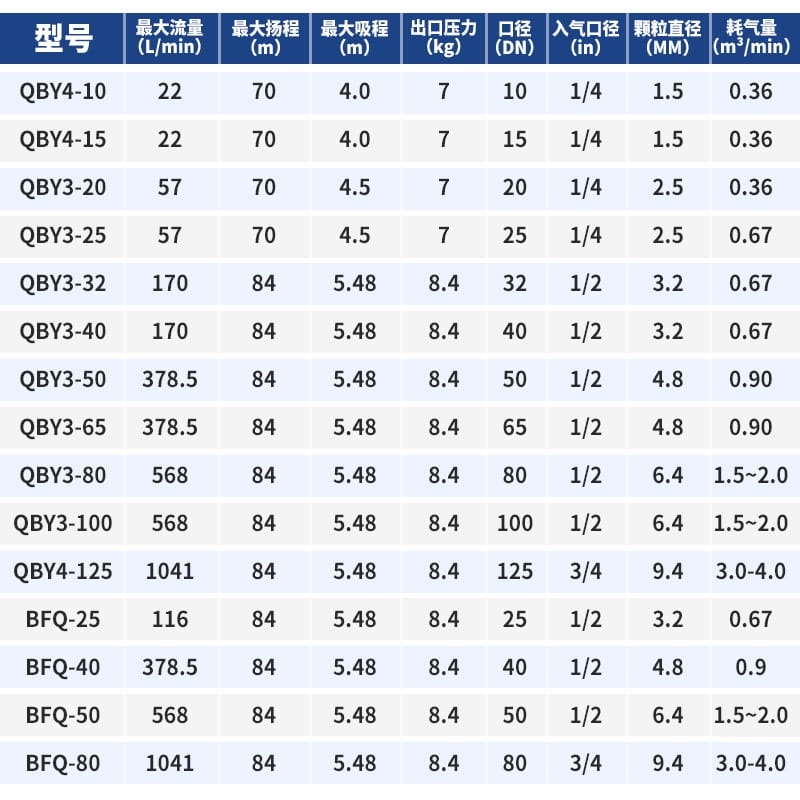

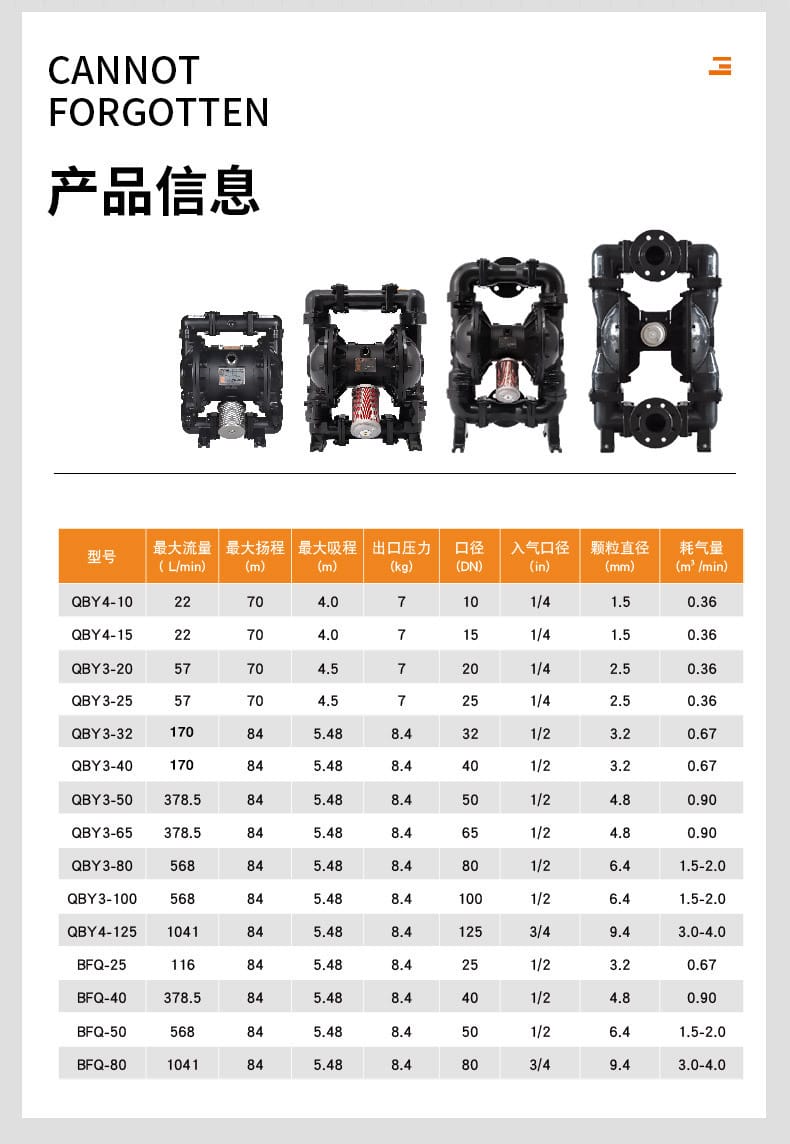

?? 技術參數
注：以下為QBY/BFQ系列標準參數庫，QBY3-50PTFF核心參數已加粗標注
| 型號 |
最大流量(L/min) |
最大揚程 |
最大吸程 |
出口壓力(kg/cm2) |
進出口口徑(DN) |
入氣口徑 |
顆粒直徑 |
耗氣量(m3/min) |
| QBY3-50PTFF |
378.5 |
84 |
5.48 |
8.4 |
DN50 |
1/2 |
4.8 |
0.90 |
| QBY3-20/QBY3-25 |
57 |
70 |
4.5 |
7 |
DN20/DN25 |
1/4 |
2.5 |
0.36 |
| QBY3-32/QBY3-40 |
170 |
84 |
5.48 |
8.4 |
DN32/DN40 |
1/2 |
3.2 |
0.67 |
| QBY3-80/QBY3-100 |
568 |
84 |
5.48 |
8.4 |
DN80/DN100 |
1/2 |
6.4 |
1.5-2.0 |
| BFQ-25~BFQ-80 |
116~1041 |
84 |
5.48 |
8.4 |
DN25~DN80 |
1/2~3/4 |
3.2~9.4 |
0.67~4.0 |
? 應用行業

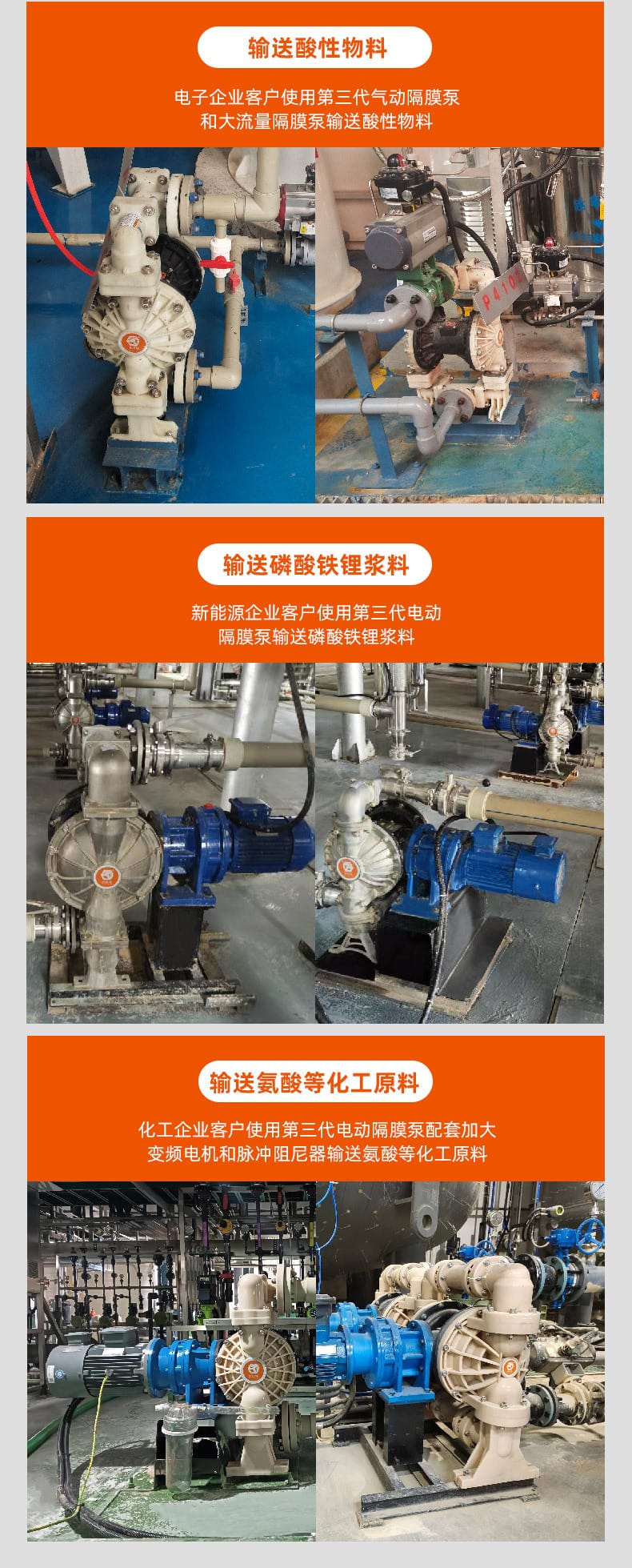

- 新能源與鋰電材料：磷酸鐵鋰漿料、電解液等高粘度/含固量物料的精密輸送。
- 精細化工與酸堿處理：硫酸、鹽酸、硝酸、王水、氫氟酸、氨基酸及各類有機溶劑的耐腐蝕抽送。
- 電子半導體：高純度酸性蝕刻液、清洗液的無塵級穩定輸送。
- 食品醫藥與日化：酒精、化妝品基料、食品級流體及水性涂料的衛生級輸送。
- 環保市政與礦業：清水、工業污水、泥漿、陶瓷釉水及含懸浮顆粒介質的排污作業。

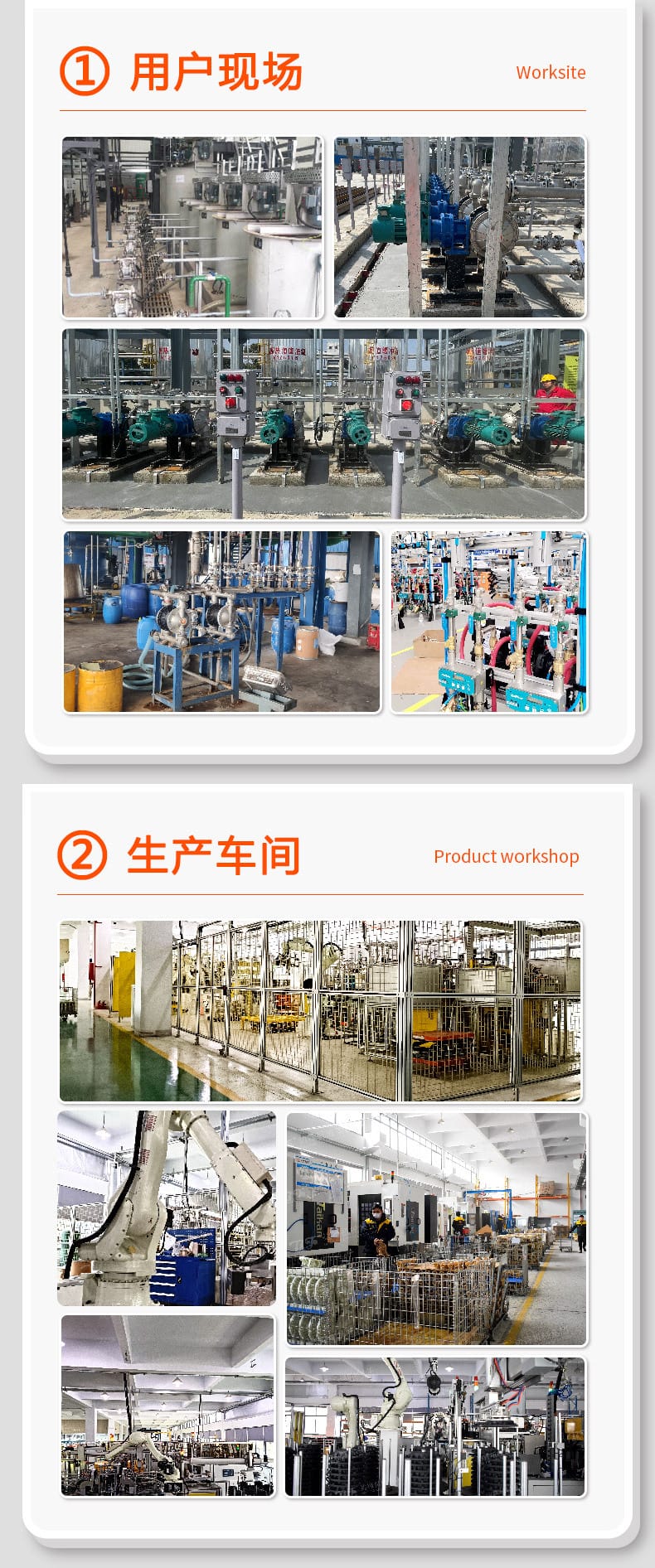

- 標桿客戶驗證：產品已深度應用于中糧、比亞迪、徐工集團、中國石油、國藥集團、伊利、三一等五百?gòu)?qiáng)及跨國企業供應鏈體系。
?? 安裝條件
- 氣源配置：必須接入干燥、潔凈、無油污的壓縮空氣；工作壓力建議穩定在 0.4~0.7 MPa；進氣口前端務必串聯 FRL三聯件（過濾器、減壓閥、油霧器），確保氣動控制穩定。
- 管路匹配：進出口管道內徑不得小于泵體口徑，嚴禁使用變徑接頭強行縮徑；推薦采用不銹鋼波紋軟管連接，以有效吸收泵體脈沖振動，保護工藝管線。
- 環境與地基：設備安裝基礎需水平堅固，周?chē)A(yù)留至少 50cm 檢修空間；若用于防爆區域（如Zone 1/2），須嚴格遵循GB3836防爆電氣安裝規范，并確保機體可靠接地。
- 介質溫控：常規材質適用溫度為 -20℃~+80℃；氟塑料/襯氟材質可耐受更高溫度（通?！?20℃），安裝前需確認介質溫度未超出材質極限。
?? 注意事項
- 材質嚴選：選型前務必進行介質兼容性測試。例如：鋁合金嚴禁接觸鹵代烴類溶劑；強氧化性介質慎用普通316不銹鋼；含高濃度固體顆粒介質建議優先選用球鐵或襯氟材質。
- 氣源維護：嚴禁在斷氣或氣壓低于0.2MPa狀態下長期憋壓運行；需每日排放過濾器積水，每月檢查減壓閥精度，防止冷凝水進入氣缸導致拉缸。
- 易損件管理：隔膜片、球閥及閥座為高頻消耗件。建議建立點檢制度，當出現流量衰減、排氣帶液或異常撞擊聲時，應立即停機更換，常規壽命參考值為 2000~4000小時（視工況而定）。
- 安全操作：雖具備“無電火花、可空轉”特性，但輸送易燃、易爆、劇毒或揮發性介質時，必須在密閉循環系統中操作，并配套泄漏檢測與應急吸附裝置。
- 停機保養：長期停用或切換介質前，需用去離子水或兼容清洗劑徹底沖洗泵腔，排凈殘液后關閉進出氣閥門，存放于干燥通風處，避免橡膠密封件老化粘連。
