江浪氣動隔膜泵 RV 系列技術規格說明書
一、產品概述

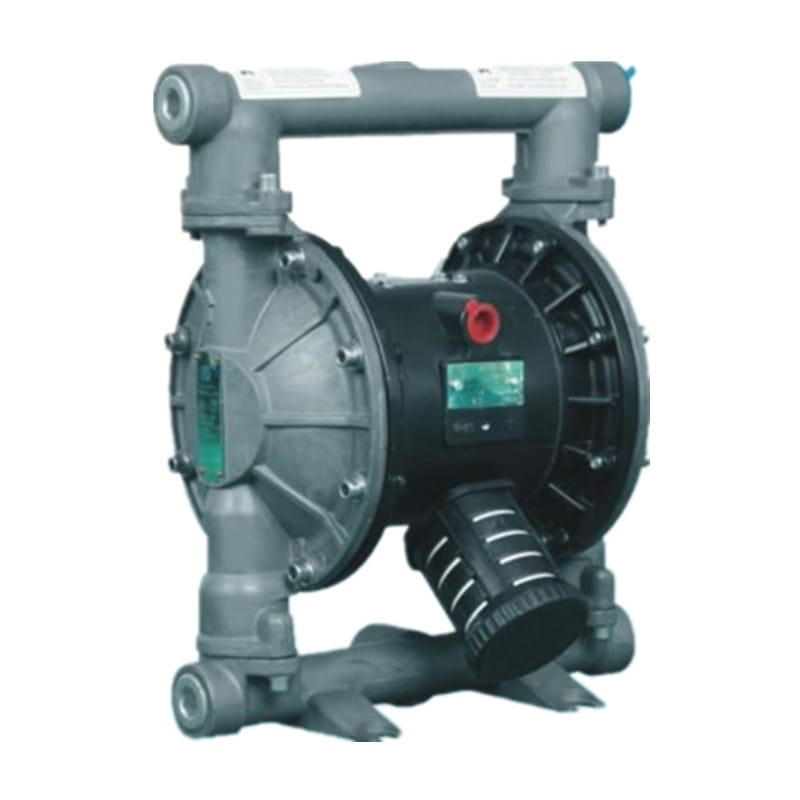

本規格書基于江浪品牌氣動隔膜泵系列（涵蓋 RV06、RV10、RV15、RV20、RV25 等型號，包括 RV73GGG 鋁合金酸堿化工泵）整理而成。該系列泵采用氣動驅動，專為輸送各種腐蝕性、易燃性及含有固體顆粒的液體而設計，廣泛應用于化工、環保及工業領域。
二、核心特點
- 零泄漏設計：無軸封結構，徹底消除液體泄漏隱患，保障環境安全。
- 材質耐腐蝕：提供鋁合金及多種工程塑料（如 PP、PVDF）泵體選項，適應強酸強堿環境。
- 自吸性能優異：具備強大的自吸能力，無需底閥即可抽吸液體。
- 流量靈活可調：通過調節進氣壓力，可實現流量的無級調節，適應不同工況需求。
- 安全防爆：純氣動驅動，無電機發熱，適用于易燃易爆危險場所。
- 干轉耐受：允許短時間干運行，不會因空轉而損壞內部組件。
三、技術參數
- 最大空氣壓力：0.7 MPa (7.0 bar)
- 推薦工作壓力：0.55 MPa (5.5 bar)
- 最小啟動壓力：約 0.14 MPa (1.4 bar)
- 泵體材質：鋁合金、工程塑料（根據型號可選）
- 主要尺寸參考（L×W）：

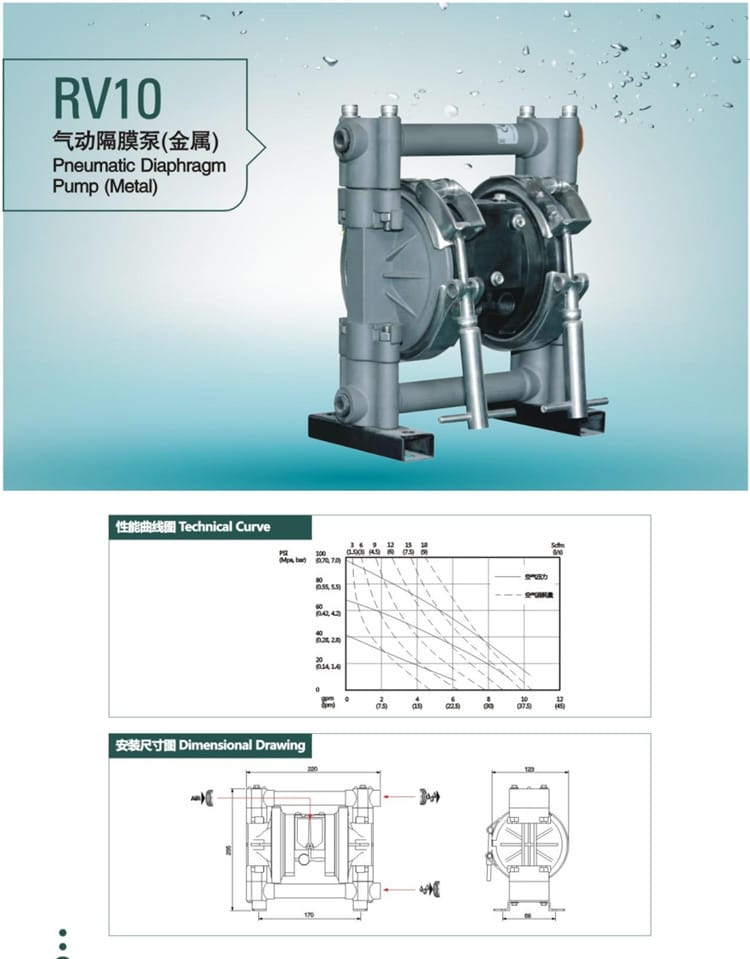

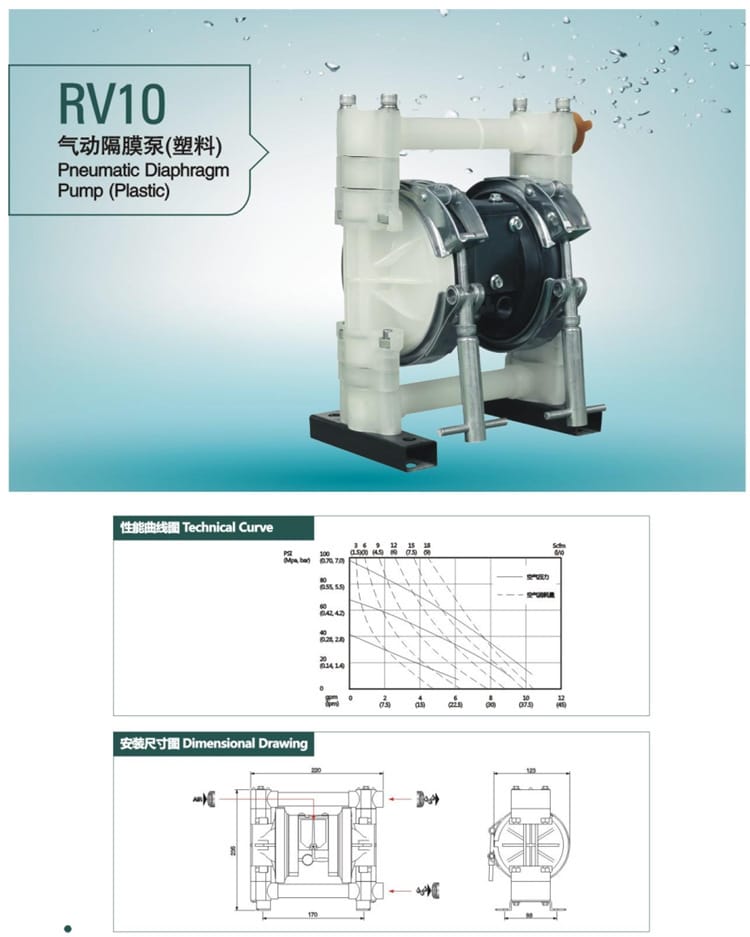

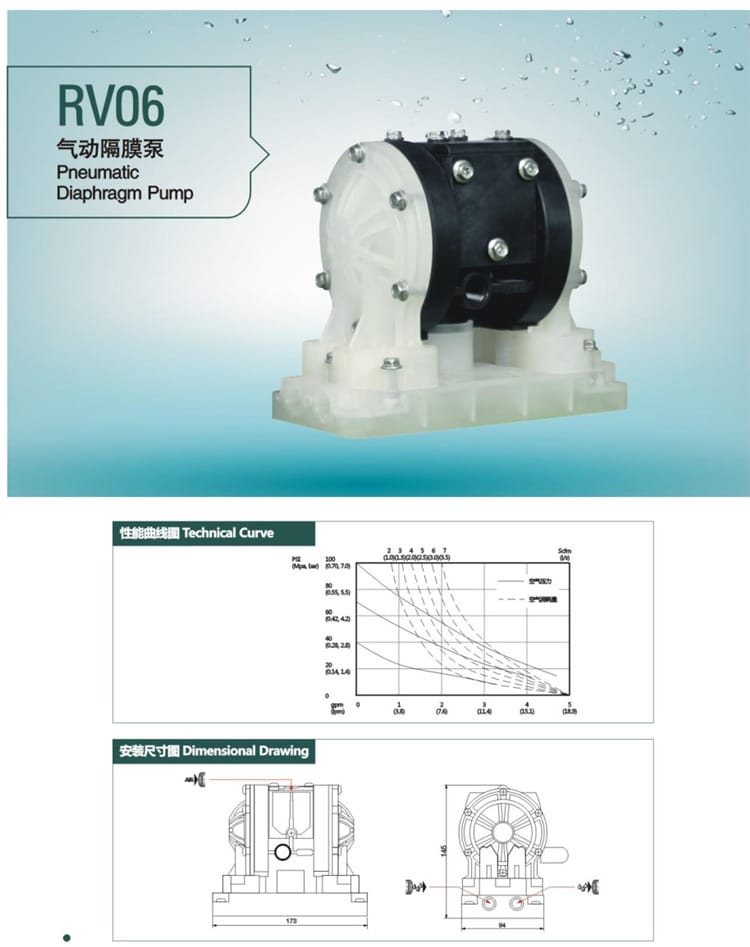

- RV10 系列：約 220mm × 123mm

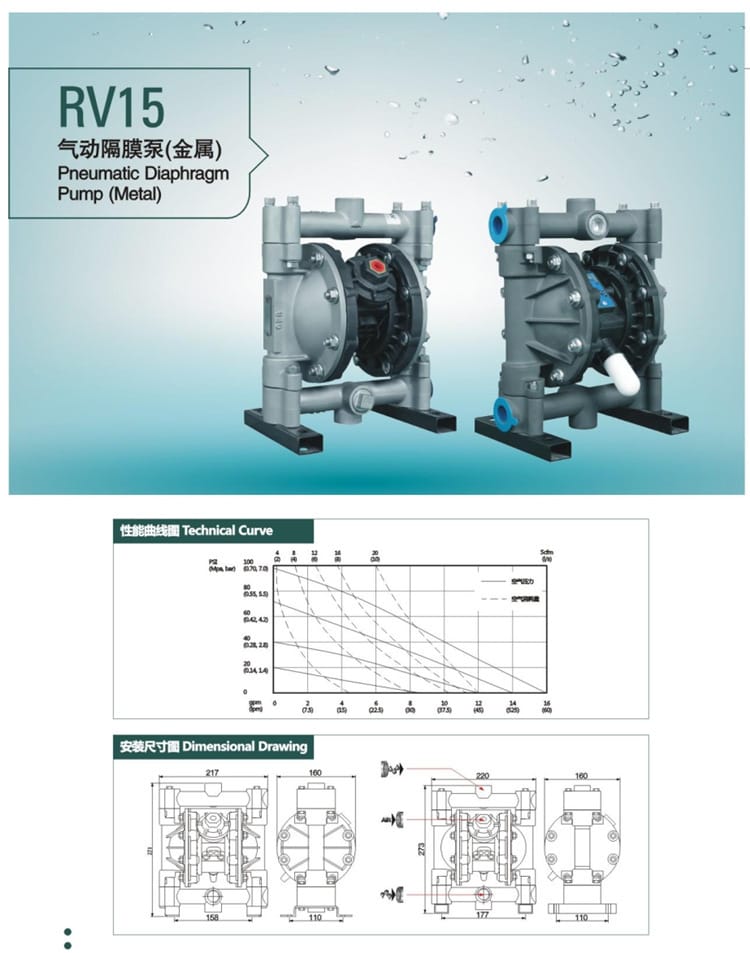

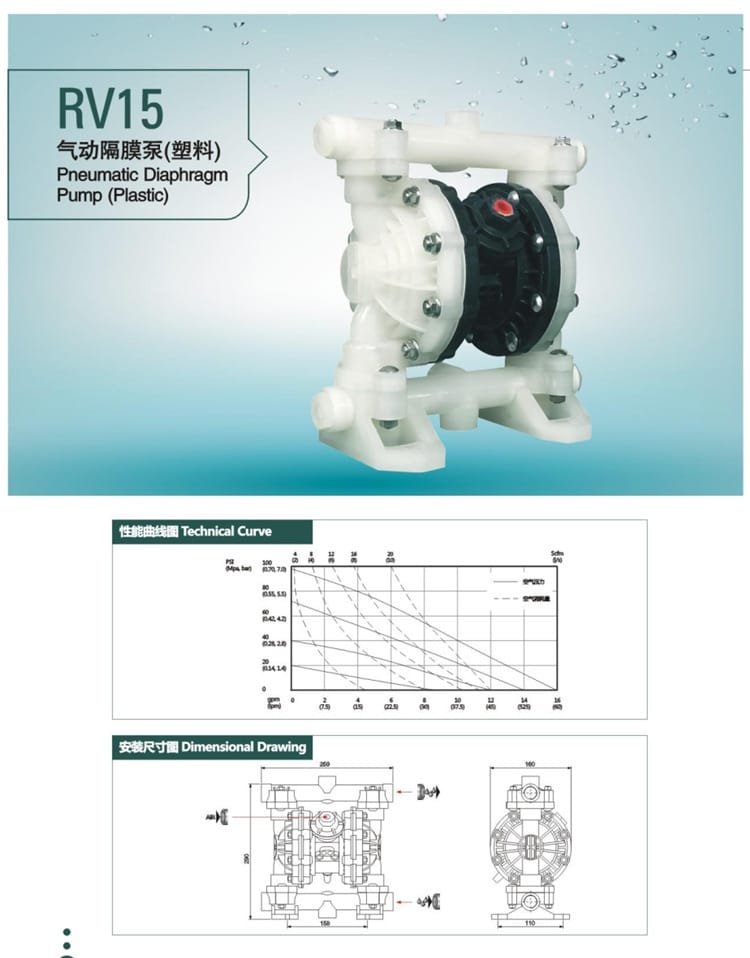

- RV15 系列：約 217mm × 160mm

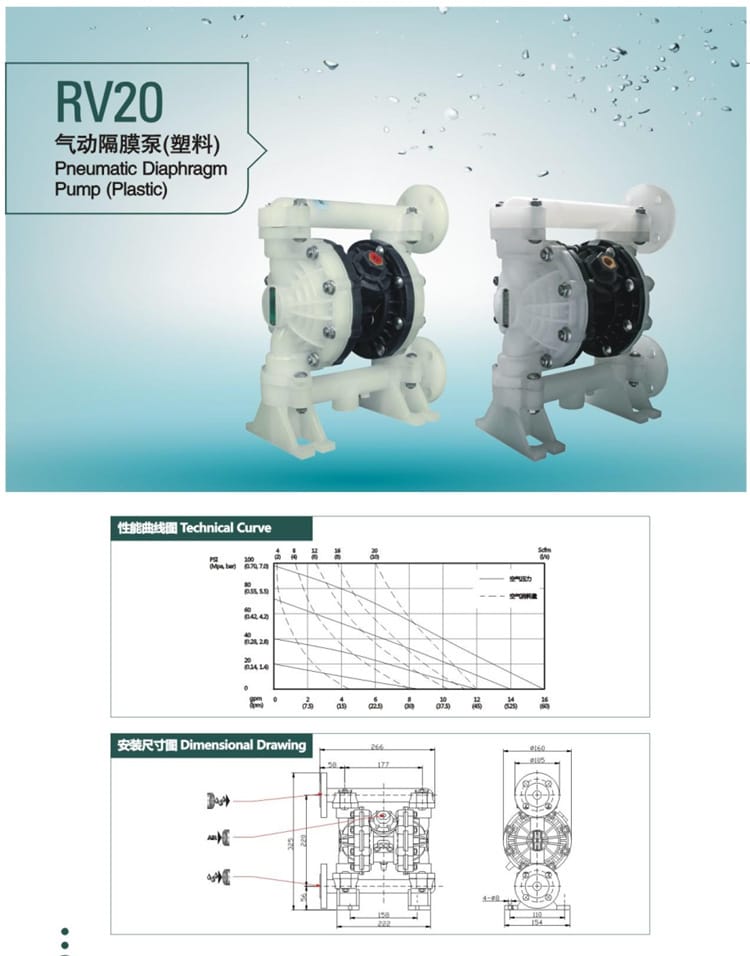

- RV20 系列：約 266mm × 177mm

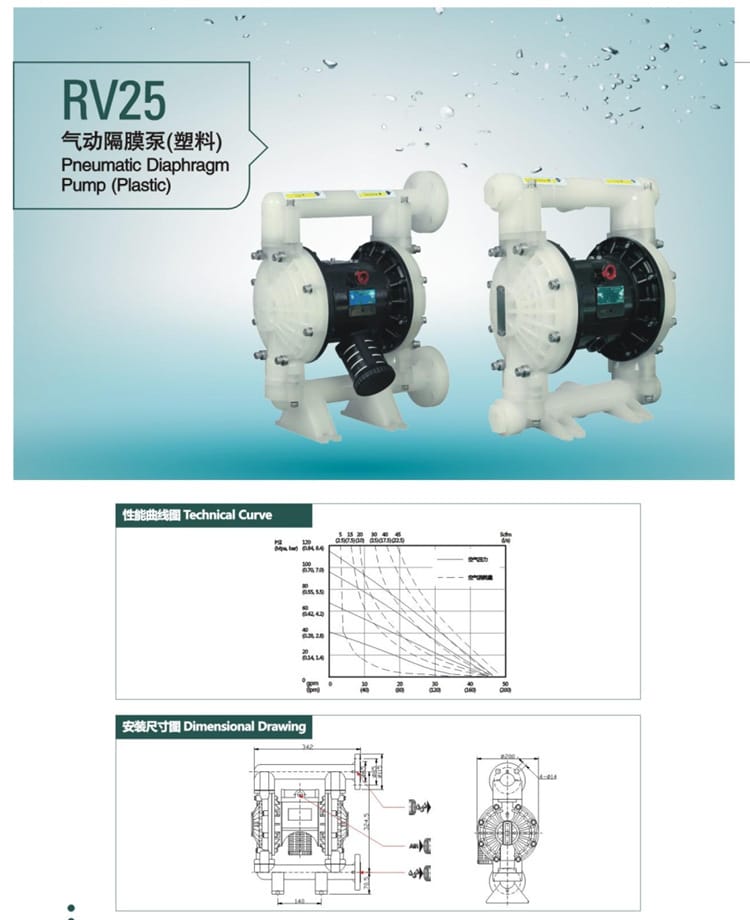

- RV25 系列：約 342mm × 140mm
- 性能表現：各型號均配有獨立的流量 - 揚程性能曲線，具體流量值隨氣壓及揚程變化（詳見原廠性能曲線圖）。
- 連接方式：螺紋連接或法蘭連接（視具體口徑而定）。
四、應用行業
- 化學工業：輸送各類酸、堿、有機溶劑及化學試劑。
- 環保水處理：用于污水處理廠、廢水排放及污泥輸送。
- 電鍍涂裝：電鍍液循環、過濾系統供液、油漆及涂料噴涂。
- 食品飲料：特定塑料材質型號可用于食品加工助劑輸送。
- 制藥行業：藥液混合、轉移及清洗系統。
五、安裝條件
- 基礎穩固：泵體必須安裝在平整、堅固的基礎面上，必要時加裝減震墊以減少振動。
- 氣源質量：供氣系統必須配備空氣過濾器和油水分離器，確保壓縮空氣干燥、潔凈，防止雜質堵塞氣閥。
- 管路支撐：進出液管路應設置獨立支架，避免泵口承受額外應力；長距離輸送建議安裝柔性接頭。
- 排氣優化：排氣管道應盡量短直，并安裝消音器以降低工作噪音。
- 環境要求：安裝環境溫度建議在 -20℃ 至 60℃ 之間，避免陽光直射或極端溫差。
六、使用注意事項
- 介質兼容性確認：使用前務必核對泵體、膜片及球閥材質是否與輸送介質發生化學反應。
- 壓力限制：嚴禁超壓運行，輸入氣壓不得超過 0.7MPa，以防損壞膜片或密封件。
- 防凍保護：在寒冷季節停機時，必須排空泵腔及管路內的液體，防止結冰脹裂泵體。
- 定期保養：定期檢查膜片完整性、球座磨損情況及密封圈老化程度，建立維護記錄。
- 安全操作規范：進行拆卸維修前，務必切斷氣源并釋放管路殘余壓力，嚴禁帶壓作業。
- 異常處理：若出現流量驟降或異響，應立即停機檢查，排除異物卡滯或部件損壞故障。
