江浪氣動隔膜泵產品規格書
一、產品概述
品牌：江浪 (Jianglang)
系列名稱：RVK/RV 系列氣動隔膜泵
涵蓋型號：RV06, RV10, RV15, RV20, RV25, RVK3311
主要功能：耐腐蝕、輸送酸堿液體及污水，具備自吸能力。
二、核心特點

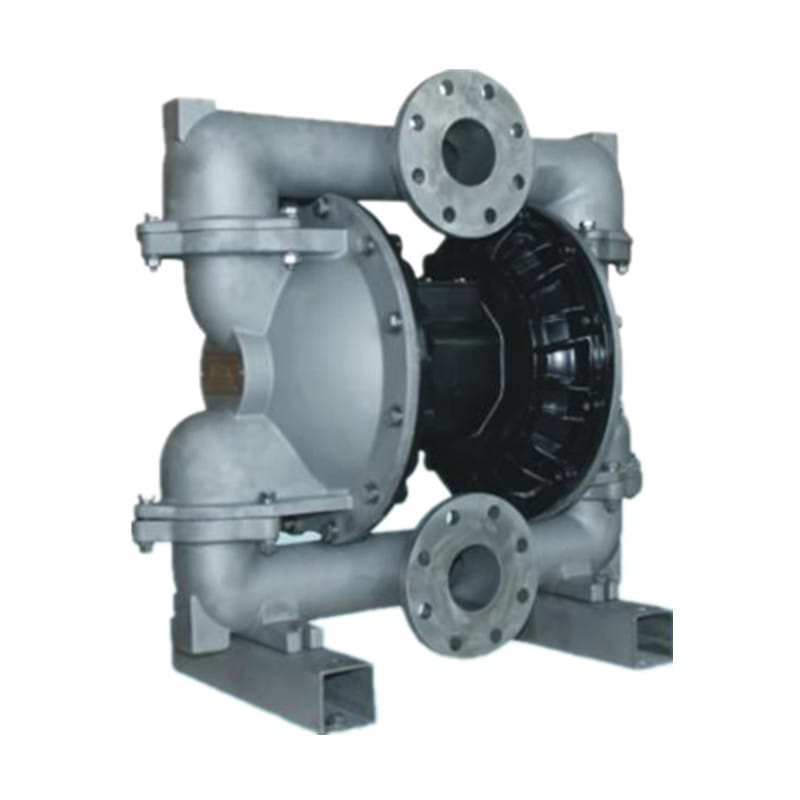

- 材質多樣：提供塑料（Polymer）與金屬（Metal）兩種材質版本，適應不同介質需求。
- 耐腐蝕性強：專門設計用于處理酸、堿及腐蝕性化學液體。
- 運行安全：允許干運轉，無需灌引水，氣源驅動無火花風險。
- 性能穩定：配備標準性能曲線，流量與揚程隨空氣壓力變化可控。
- 結構緊湊：提供詳細的安裝尺寸圖，便于系統集成與維護。
三、技術參數
1. 通用參數
| 參數項 |
規格說明 |
| 動力源 |
壓縮空氣 |
| 最大工作壓力 |
0.70 MPa (7.0 bar) |
| 推薦工作范圍 |
0.14 - 0.70 MPa (1.0 - 7.0 bar) |
| 測試壓力點 |
0.14, 0.28, 0.42, 0.55, 0.70 MPa |
| 介質溫度 |
根據材質特性而定（常規塑料型建議常溫至中溫） |
2. 型號與尺寸參考 (單位：mm)
| 型號 |
材質類型 |
關鍵尺寸數據 (長×寬×高近似值) |
備注 |

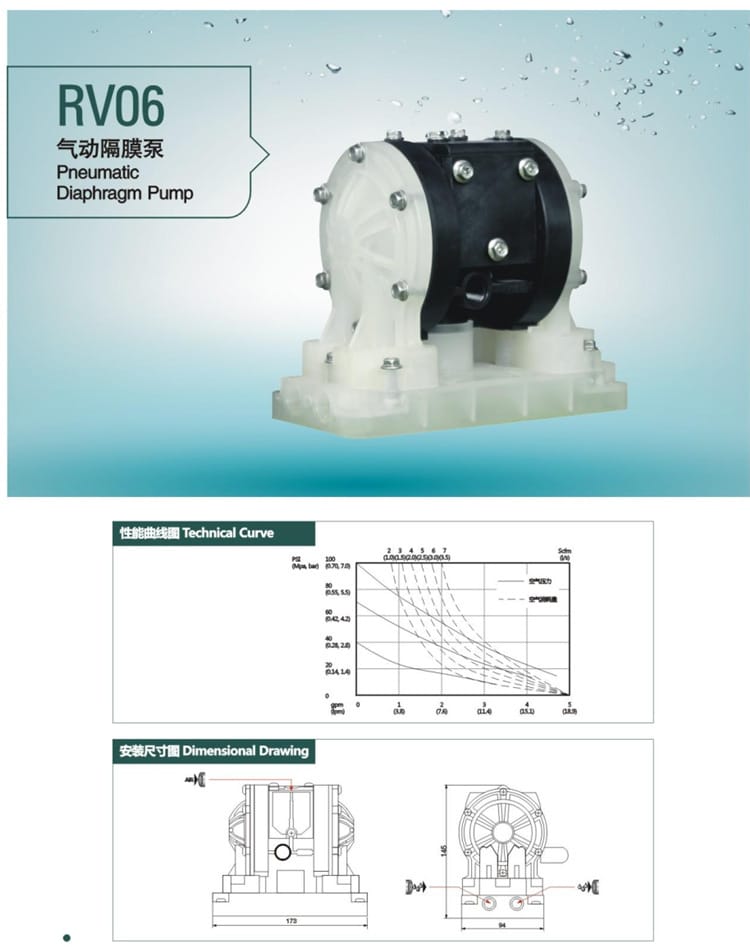

| RV06 |
塑料/金屬 |
小型化設計 |
適用于微量輸送 |

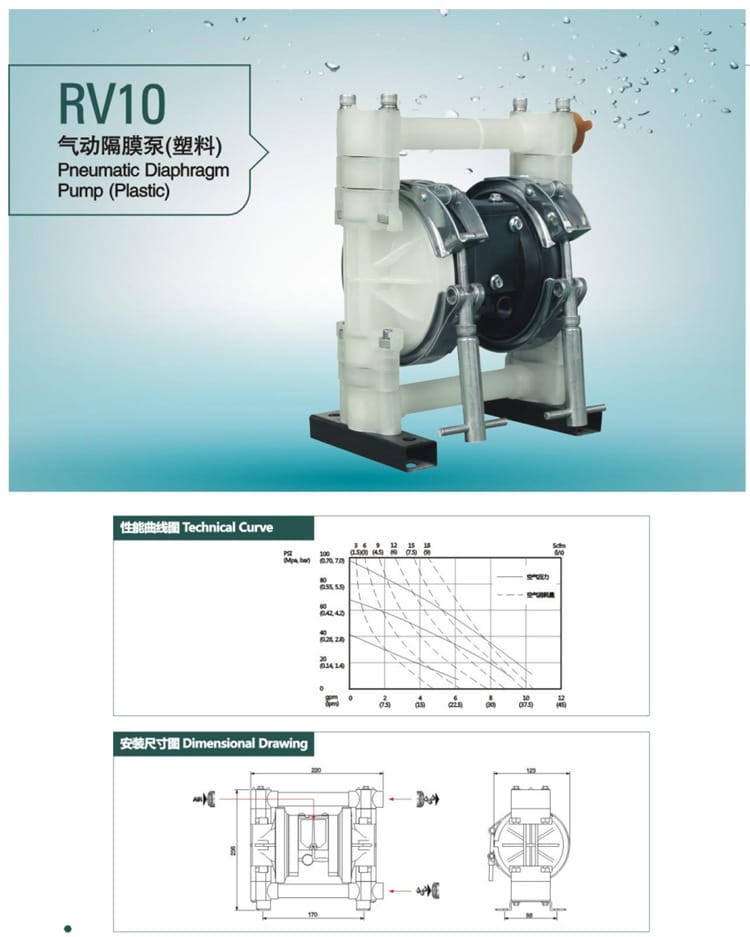

| RV10 |
塑料 |
220 × 121 × 170 |
緊湊型 |

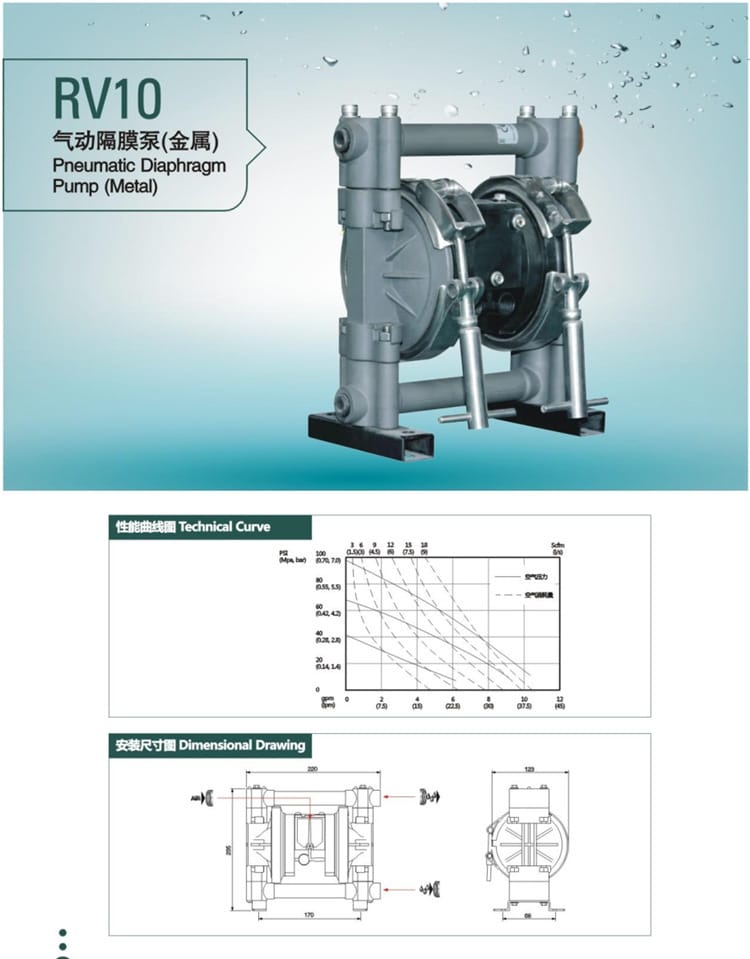

| RV10 |
金屬 |
220 × 123 × 160 |
加強型 |
| RV15 |
塑料 |
217 × 160 × 158 |
中型 |

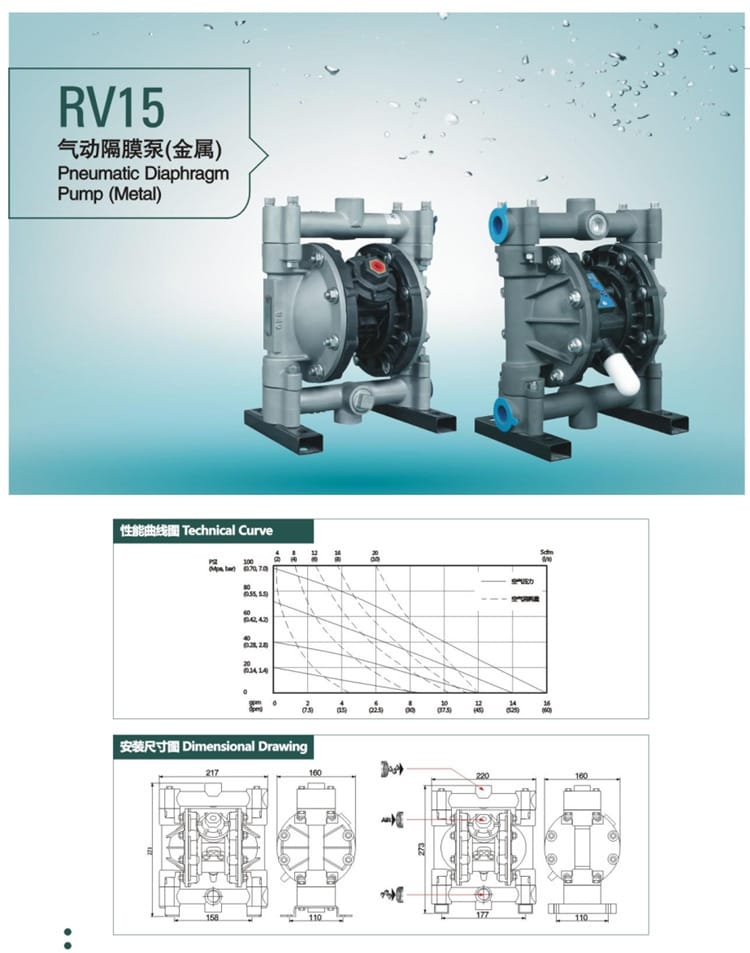

| RV15 |
金屬 |
220 × 160 × 110 |
重型 |

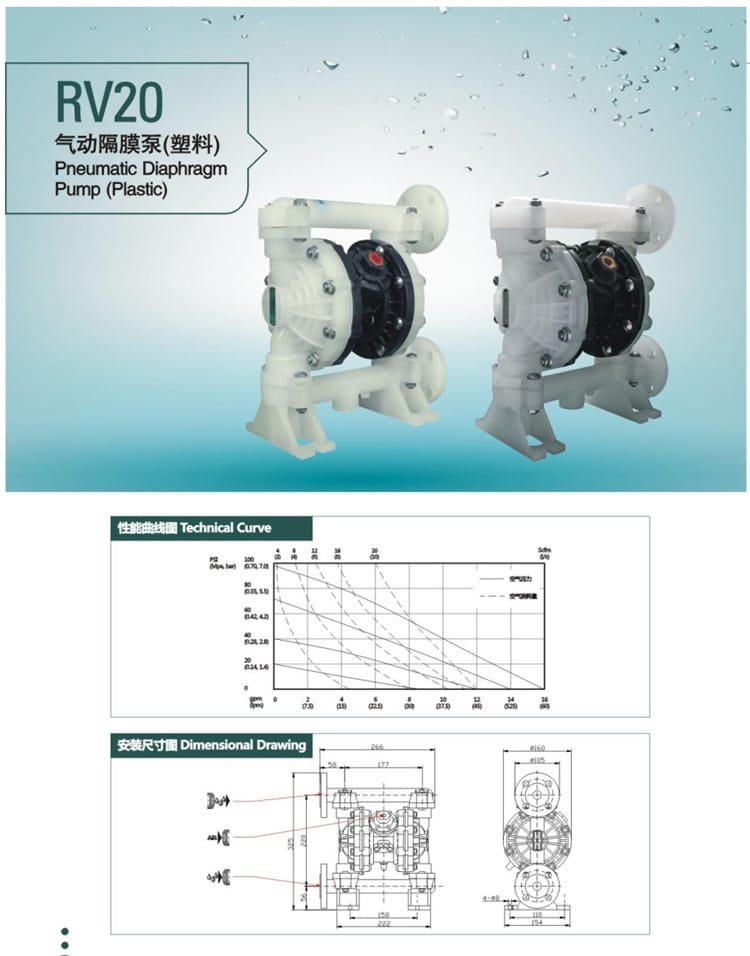

| RV20 |
塑料 |
266 × 177 × 142 |
大流量 |

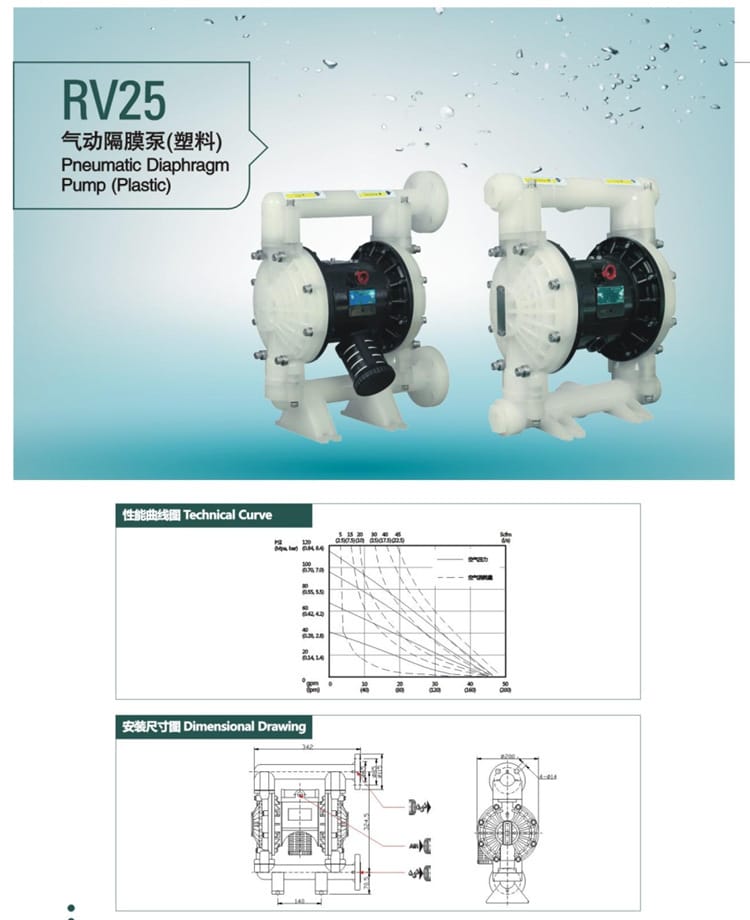

| RV25 |
塑料 |
342 × 140 × 150 |
超大流量 |
注：具體性能曲線（流量 vs 壓力）請參考官方技術曲線圖，上述尺寸為基于圖紙數據的整理。
四、應用行業
- 化工行業：輸送各類有機溶劑、強酸、強堿溶液。
- 環保水處理：工業廢水排放、污泥輸送、酸堿中和液循環。
- 電鍍行業：藥液過濾、槽液轉移。
- 礦山冶金：礦漿輸送、酸性廢水處理。
- 食品醫藥：部分符合衛生級要求的型號可用于粘稠液體傳輸。
五、安裝條件
- 基礎要求：泵體應安裝在堅固、水平的底座上，避免振動過大影響壽命。
- 氣源連接：
- 必須配備空氣過濾器和減壓閥，確保氣源清潔且壓力穩定在 0.7MPa 以下。
- 氣管內徑需滿足泵的最大耗氣量要求，減少壓力損失。
- 管路系統：
- 進出口管路應有獨立支撐，嚴禁將重量直接壓在泵體接口上。
- 建議出口安裝止回閥，防止停機后液體倒流。
- 環境要求：安裝場所應通風良好，避免極端高溫或低溫環境（特別是塑料部件）。
六、注意事項
- 壓力限制：嚴禁超過 0.7MPa 的空氣輸入壓力，否則可能導致膜片破裂或泵體損壞。
- 介質兼容性：使用前務必確認泵體材質（塑料或金屬）與輸送液體的化學兼容性。
- 防凍措施：冬季停機時，若環境溫度低于冰點，必須排空泵腔內液體，防止凍裂。
- 維護保養：定期檢查膜片、球閥及密封圈磨損情況，發現異常及時更換。
- 排氣操作：初次啟動或維修后，應先開啟進氣閥排出管路空氣，再逐步加壓至正常工作狀態。
- 噪音控制：氣動泵排氣會產生噪音，建議在排氣口加裝消音器以滿足環保要求。
