江浪氣動隔膜泵產品技術規格書
品牌信息
- 品牌: 江浪 (Jianglang)
- 產品名稱: 氣動隔膜泵 (Pneumatic Diaphragm Pump)
- 涉及型號: RV06, RV10, RV15, RV20, RV25 系列 (包含塑料及金屬材質版本)
核心特點
- 動力來源: 純氣動驅動，無需電力，本質安全，適用于防爆環境。
- 材質選擇: 提供工程塑料 (如 PP/PVDF) 與金屬 (鋁合金/不銹鋼) 兩種材質，適應不同腐蝕性介質。
- 自吸性能: 具備優秀的自吸能力，可處理含固體顆粒、高粘度流體。
- 流量調節: 通過調節進氣壓力即可線性控制泵的流量和揚程，操作簡便。
- 結構緊湊: 設計輕便，易于移動和安裝，維護成本低。
技術參數
通用參數
| 參數項 |
指標范圍 |
備注 |
| 最大空氣壓力 |
0.70 MPa (7.0 bar) |
嚴禁超壓使用 |
| 最小啟動壓力 |
0.14 MPa (1.4 bar) |
視介質粘度而定 |
| 空氣消耗量 |
0.14 - 0.55 m3/min |
隨流量變化 |
| 工作溫度 |
-20°C ~ 80°C |
取決于材質及密封件 |
型號規格尺寸參考
| 型號系列 |
材質類型 |
外形尺寸 (長×寬×高 mm)* |
適用場景 |

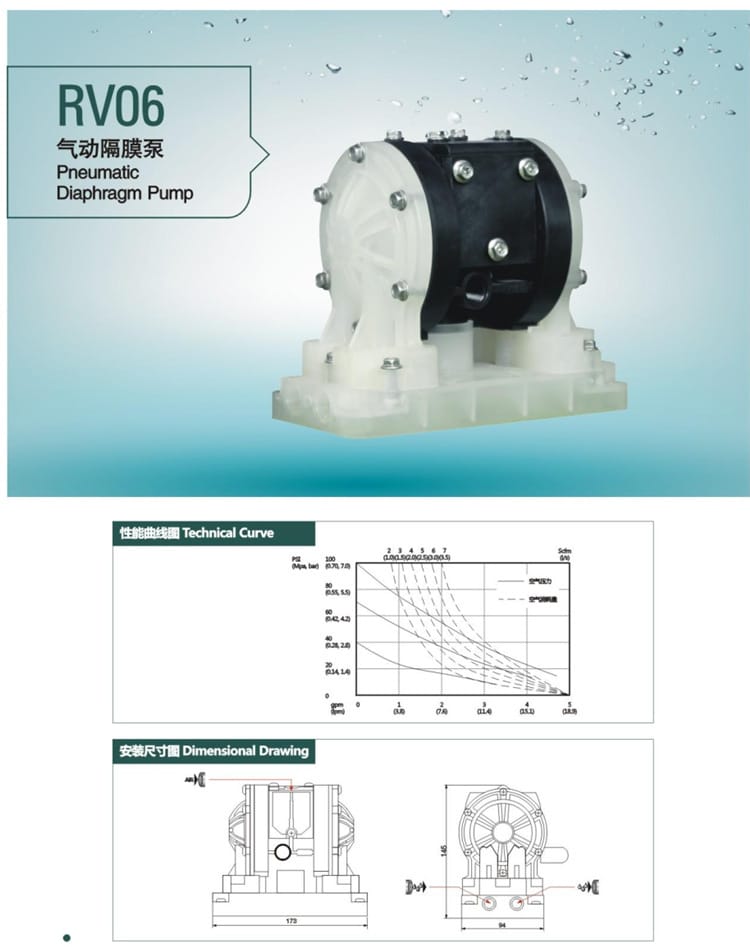

| RV06 |
塑料/金屬 |
173 × 94 |
實驗室、小流量計量 |

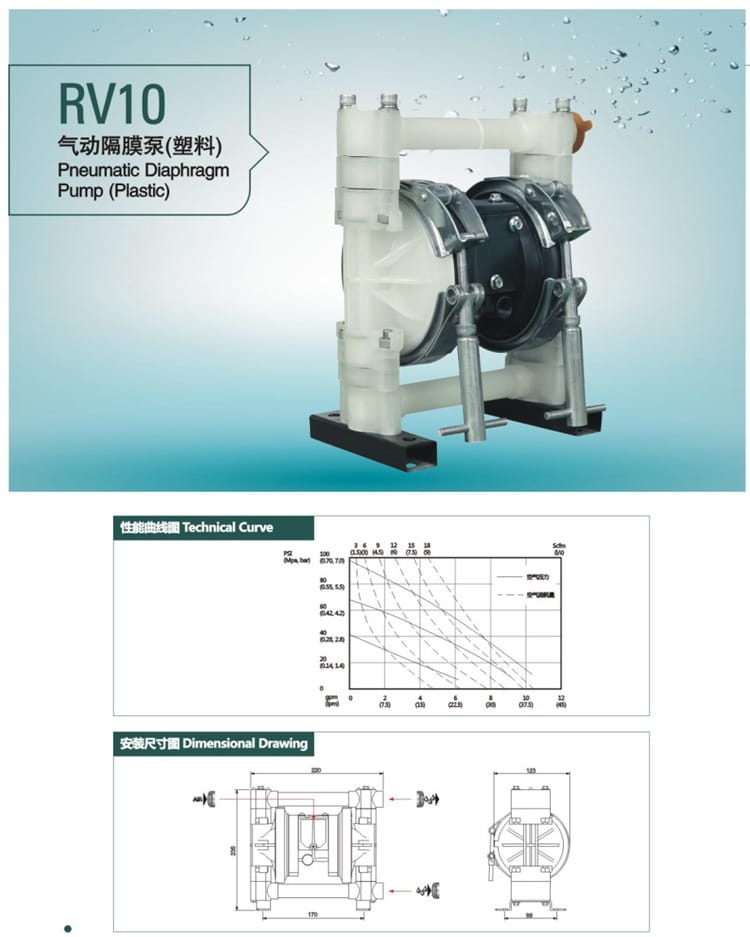

| RV10 |
塑料 |
220 × 121 × 170 |
通用工業輸送 |

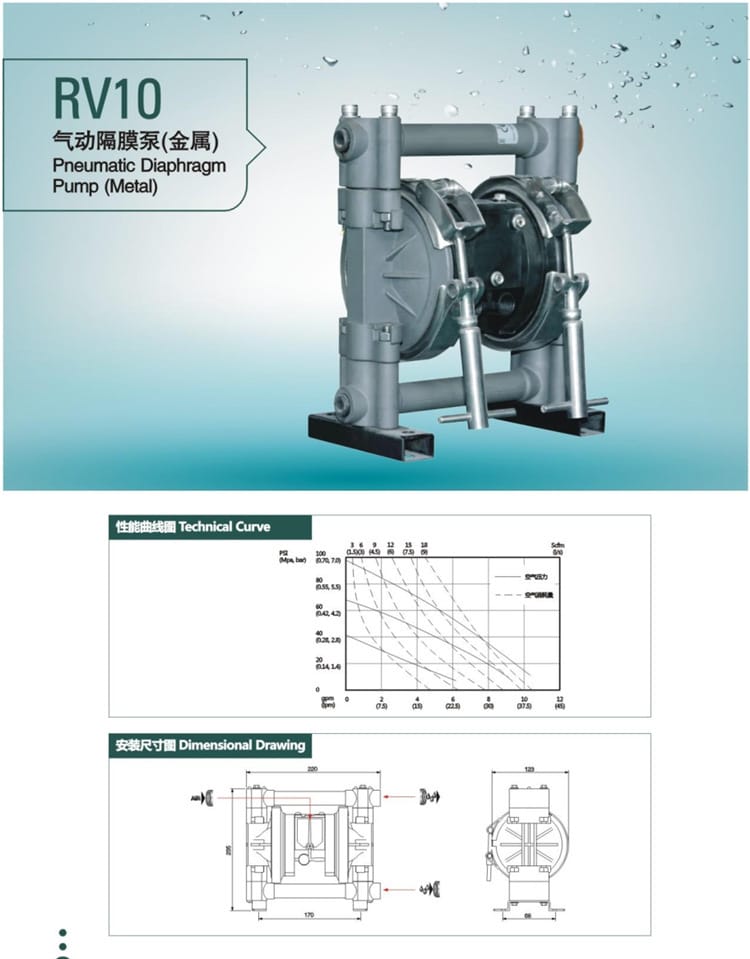

| RV10 |
金屬 |
220 × 123 |
耐磨、高壓需求 |
| RV15 |
塑料 |
220 × 160 × 158 |
中等流量輸送 |

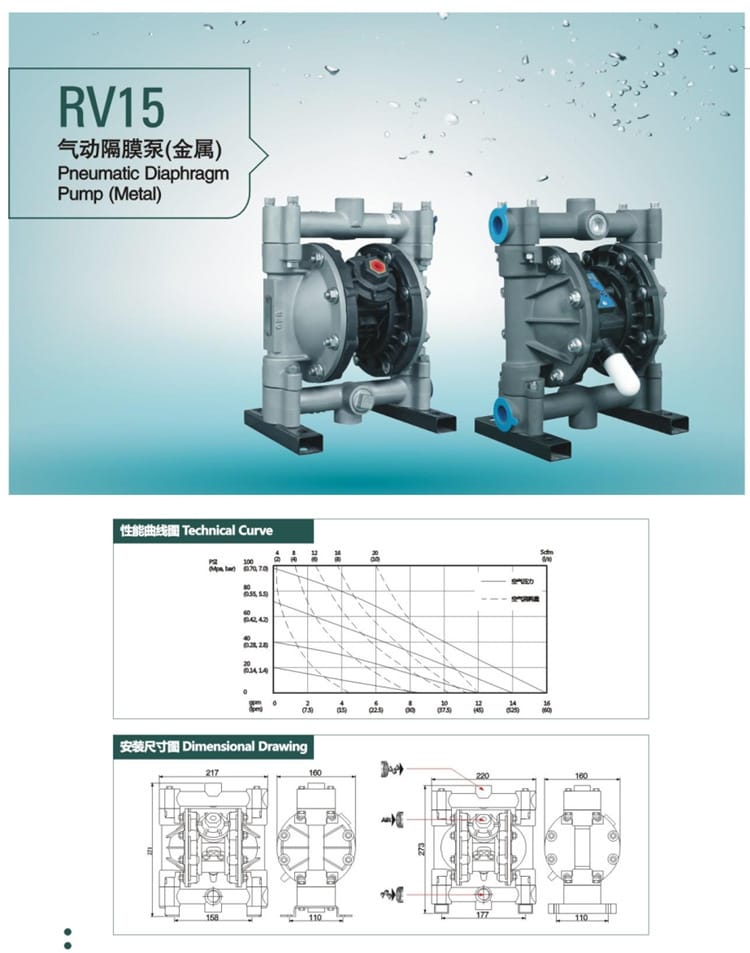

| RV15 |
金屬 |
217 × 160 |
強腐蝕、高強度 |

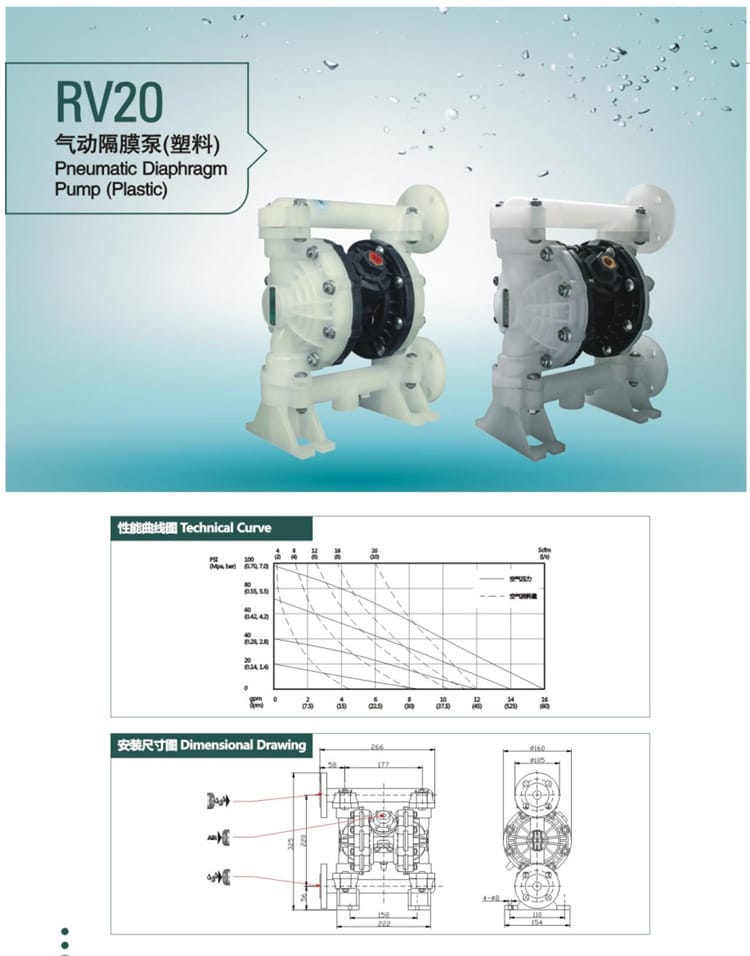

| RV20 |
塑料 |
266 × 177 × 142 |
大流量、低粘度 |

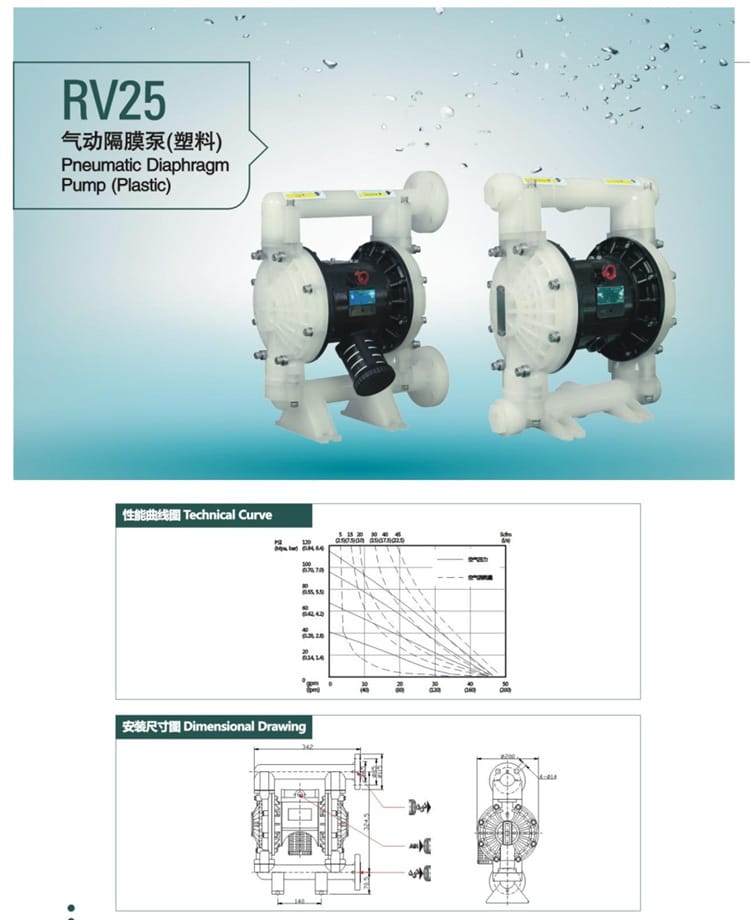

| RV25 |
塑料 |
342 × 140 |
特大流量、污水處理 |
> 注：尺寸為基于圖紙數據的估算值，實際安裝請參考具體出廠圖紙。
應用行業
- 化工行業: 酸堿液、有機溶劑、樹脂、膠水輸送。
- 環保水處理: 污水排放、絮凝劑投加、污泥輸送。
- 食品醫藥: 果汁、糖漿、藥液、乳制品（需選用衛生級配置）。
- 涂裝印刷: 油漆、油墨、染料循環與噴涂。
- 電子清洗: 清洗劑、蝕刻液傳輸。
- 其他: 陶瓷漿料、農藥噴灑、礦山泥漿。
安裝條件
- 氣源供應: 需配備穩定、干燥且潔凈的壓縮空氣源，建議加裝油水分離器。
- 管路連接: 進出口管徑應與泵口匹配，管路長度不宜過長以減少壓力損失。
- 固定方式: 泵體應固定在平穩的基座或支架上，減少運行震動。
- 排氣處理: 排氣口應朝向空曠處或安裝消聲器，避免噪音污染。
- 環境要求: 避免安裝在極端高溫、低溫或易結冰的環境中。
注意事項
- 嚴禁干運轉: 雖然具有自吸功能，但長期無液運行會導致膜片過熱損壞。
- 壓力監控: 務必確保供氣壓力不超過 0.7 MPa，否則可能導致泵體爆裂。
- 介質兼容性: 使用前必須確認輸送介質與泵體材質（塑料或金屬）不發生化學反應。
- 定期維護: 建議每運行 500 小時檢查一次膜片、球閥及密封圈，發現磨損及時更換。
- 冬季防凍: 寒冷季節停機時，必須排空泵腔及管路內的殘留液體，防止凍結脹裂。
- 潤滑保養: 對于中心閥桿等運動部件，應按手冊要求定期加注適量潤滑油。
