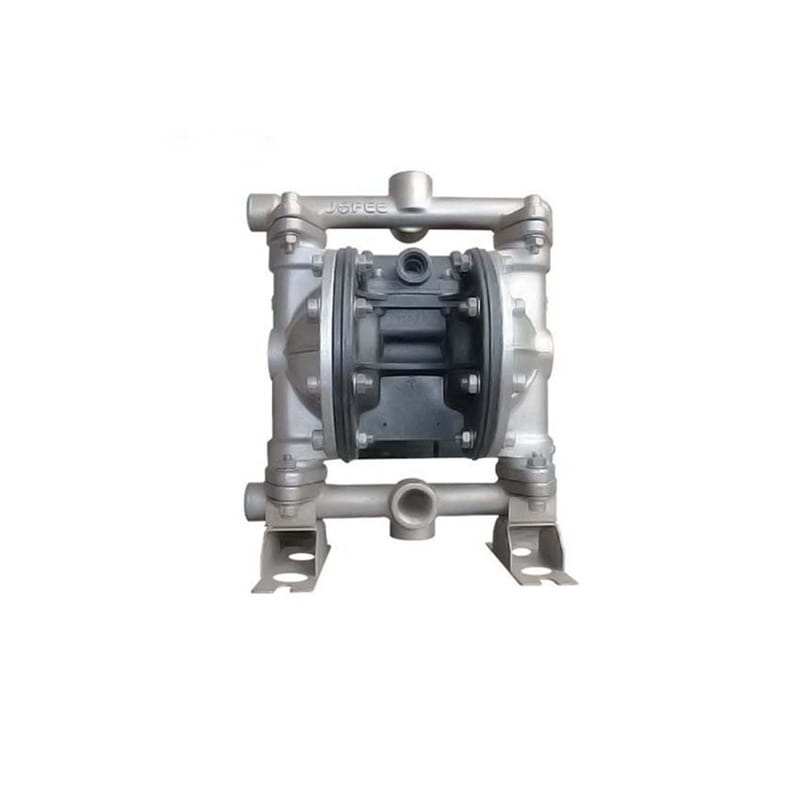

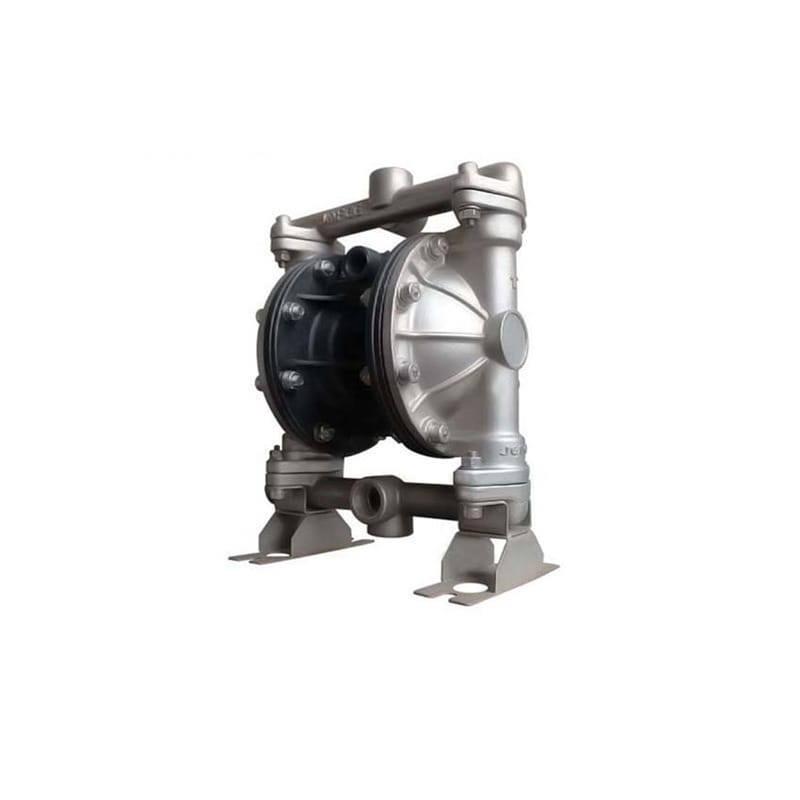

JOFEE氣動隔膜泵 MK15不銹鋼304隔膜泵
核心特點
- 高密封性能：閥球采用進一步加工，圓整度高，提升止回閥密封性能。
- 牢固耐用：過流部件采用四螺栓連接密封設計，三段式上下蓋安裝靈活方便，材料強度增強，泵的過流部件牢固耐用。
- 雙介質輸送：可調成同時輸送兩種介質。
- 進口材質膜片：膜片選用進口材質，確保耐久性和可靠性。
- 低耗氣量：導向型氣閥設計，工作穩定且耗氣量小，日常使用成本較低。
- 干吸能力強：泵的干吸能力可達4~7m。

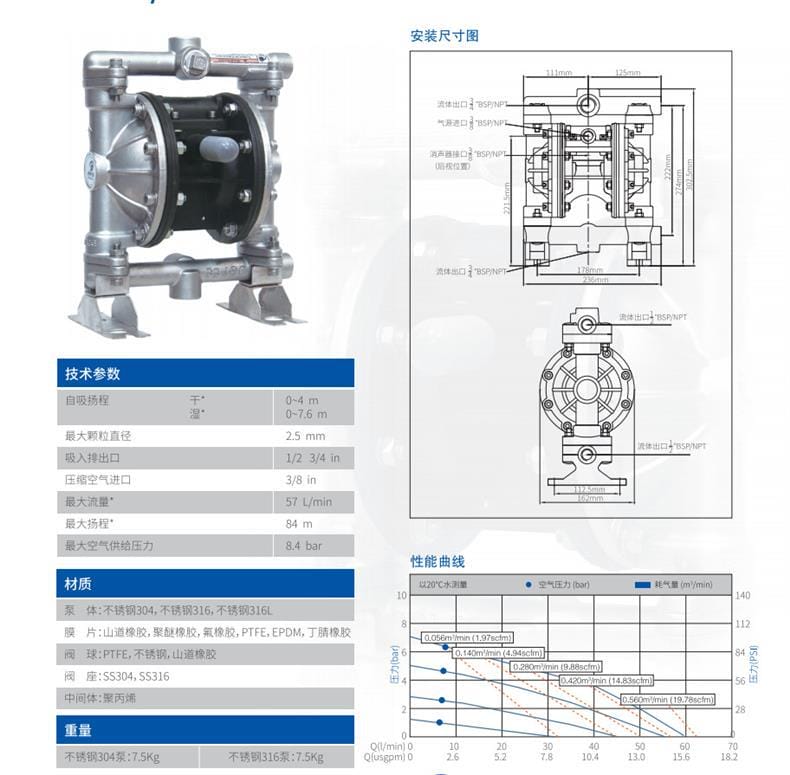

技術參數
| 參數名稱 |
單位 |
參數值 |
| 自吸揚程（干） |
m |
0~4m / 0~7.6m |
| 最大顆粒直徑 |
mm |
2.5mm |
| 吸入/出口口徑 |
in |
1/2, 3/4 in |
| 壓縮空氣進口口徑 |
in |
3/8 in |
| 最大流量 |
L/min |
57 L/min |
| 最大揚程 |
m |
84m |
| 最大空氣供給壓力 |
bar |
8.4 bar |
性能曲線
- 空氣壓力與耗氣量關系：
- 1 bar：0.056 m3/min (1.97 scfm)
- 2 bar：0.140 m3/min (4.94 scfm)
- 4 bar：0.280 m3/min (9.88 scfm)
- 6 bar：0.420 m3/min (14.83 scfm)
- 8 bar：0.560 m3/min (19.78 scfm)
- 流量 Q (L/min) 范圍：0~70 L/min，對應壓力值為 2.6, 5.2, 7.8, 10.4, 13.0, 15.6, 18.2。
應用行業
- 化工行業
- 制藥行業
- 食品飲料行業
- 水處理行業
- 電子半導體行業
安裝條件
- 環境溫度：需在適宜的工作溫度范圍內運行。
- 壓縮空氣供應：需要穩定的壓縮空氣供應，最大空氣供給壓力為8.4 bar。
- 進出口連接：吸入和出口口徑為1/2或3/4英寸，壓縮空氣進口為3/8英寸。
- 固定方式：需確保泵體穩固安裝，避免震動影響。
注意事項
- 定期檢查膜片及閥球的磨損情況，及時更換以保證正常運行。
- 確保壓縮空氣的質量，避免雜質進入導致氣閥堵塞。
- 在輸送腐蝕性液體時，選擇合適的過流部件材質（如不銹鋼304、316或316L）。
- 避免長時間空轉，以免損壞膜片和內部結構。
- 使用前確認所有連接部位密封良好，防止泄漏。
備注：本設備適用于多種工業場景，具體選型需根據實際工況需求進行調整。
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
