JOFEE-MK40 隔膜泵產品說明
核心特點
- 高密封性能：閥球采用進一步加工，圓整度高，提升止回閥的密封性能。
- 牢固耐用設計：過流部件采用四螺栓連接密封設計，結構牢固且密封性好，干吸能力可達4~7m。
- 靈活安裝與多功能：三段式上下蓋設計，安裝靈活方便，并可調成同時輸送兩種介質。
- 材料強度增強：選用增強材料和結構框架，確保泵的過流部件牢固耐用。
- 高性能膜片：膜片生產選用進口材質，保證產品質量。
- 高效氣閥：導向型氣閥，工作穩定，耗氣量小，日常使用成本較低。

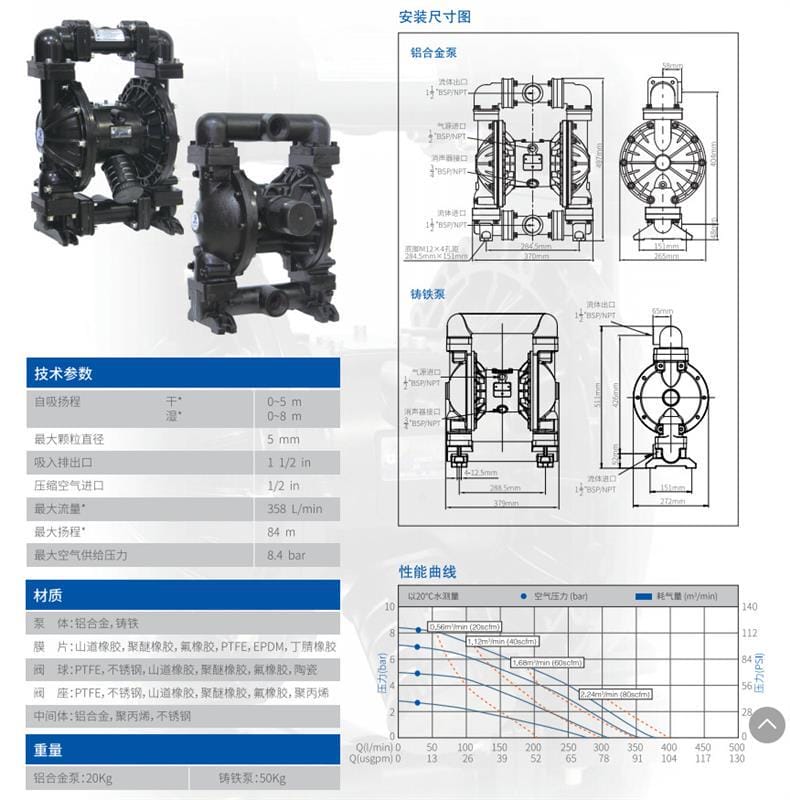

技術參數
| 參數名稱 |
參數值 |
| 自吸揚程（干） |
0~5m |
| 自吸揚程（濕） |
0~8m |
| 最大顆粒直徑 |
5mm |
| 吸入排出口 |
1 1/2 in |
| 壓縮空氣進口 |
1/2 in |
| 最大流量 |
358 L/min |
| 最大揚程 |
84m |
| 最大氣體供給壓力 |
8.4 bar |
材質
- 泵體：鋁合金、鑄鐵
- 膜片：山道橡膠、聚醚橡膠、氟橡膠、PTFE、EPDM、丁腈橡膠
- 閥球：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠、陶瓷
- 閥座：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠、聚丙烯
- 中間體：鋁合金、聚丙烯、不銹鋼
重量
應用行業
適用于化工、石油、食品飲料、醫藥、水處理、電子、造紙等行業中需要可靠輸送液體或漿料的場景。
安裝條件

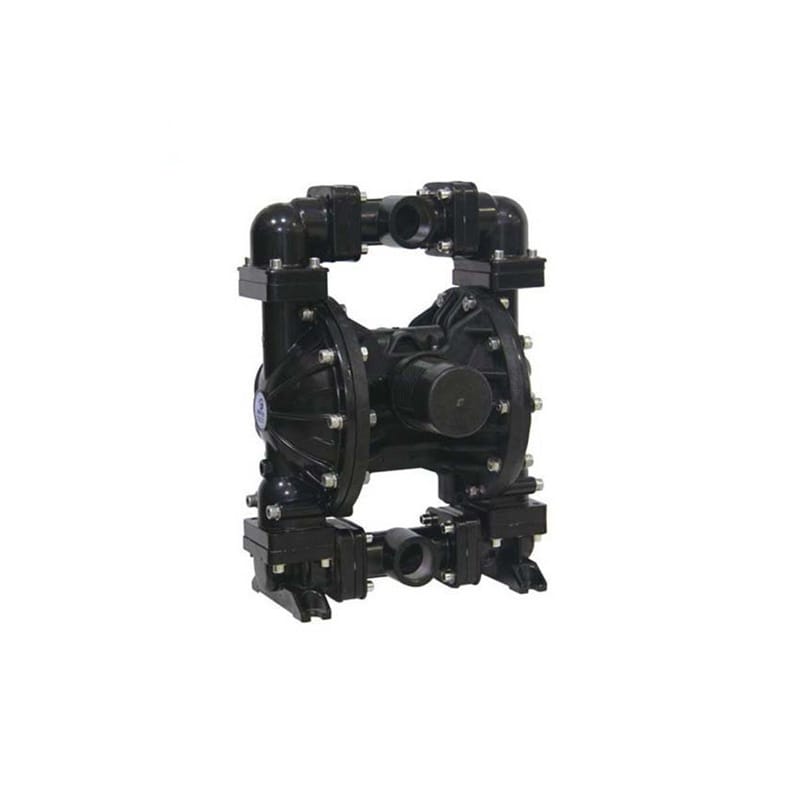

鋁合金泵
- 流體出口：1 1/2 BSP / NPT
- 氣源進口：1/2 BSP / NPT
- 消聲器接口：1/2 BSP / NPT
- 流體進口：1 1/2 BSP / NPT
- 安裝孔：M12×4 孔，151mm × 151mm，中心距 284.5mm，總長 370mm

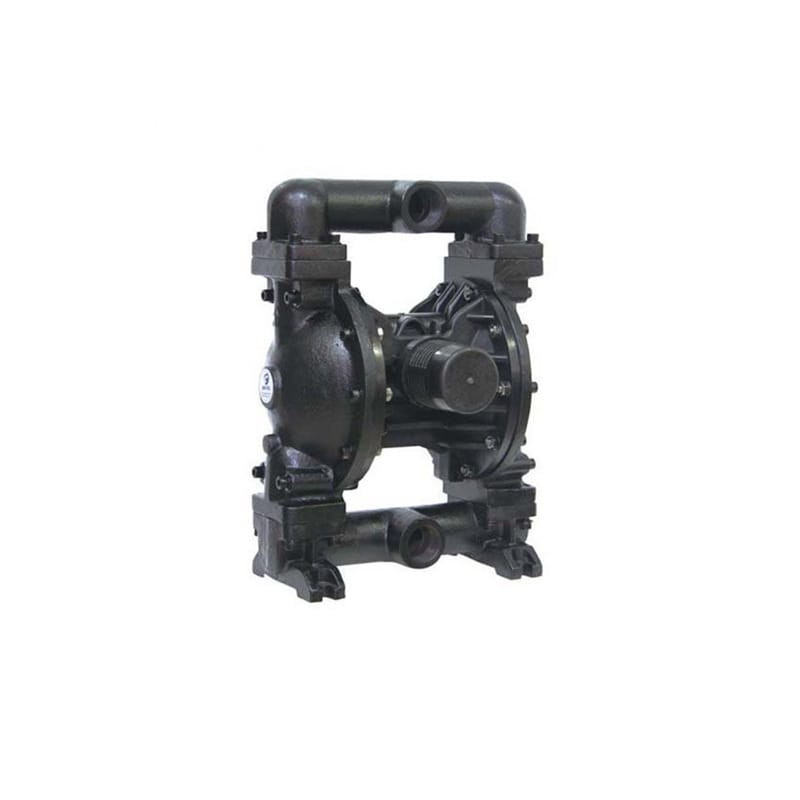

鑄鐵泵
- 流體出口：1 1/2 BSP / NPT
- 氣源進口：1/2 BSP / NPT
- 消聲器接口：1/2 BSP / NPT
- 流體進口：1 1/2 BSP / NPT
- 安裝孔：155mm × 212mm，中心距 379mm
注意事項
- 確保壓縮空氣的壓力在允許范圍內（最大不超過8.4 bar），以避免損壞泵體。
- 在使用前檢查所有連接部位是否緊固，防止泄漏。
- 定期檢查膜片及閥球的磨損情況，及時更換以保證正常運行。
- 使用過程中需配備消聲器，降低噪音污染。
- 輸送特殊介質時，請根據實際工況選擇合適的材質組合，以確保設備使用壽命。
- 安裝時應保持泵體水平，避免因傾斜導致的異常振動或損壞。
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
