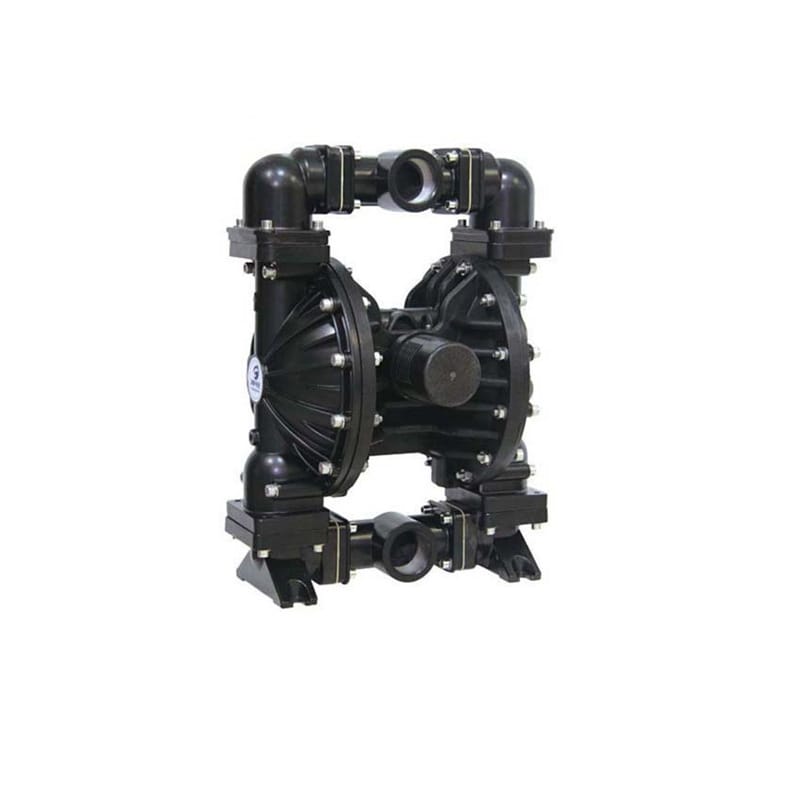

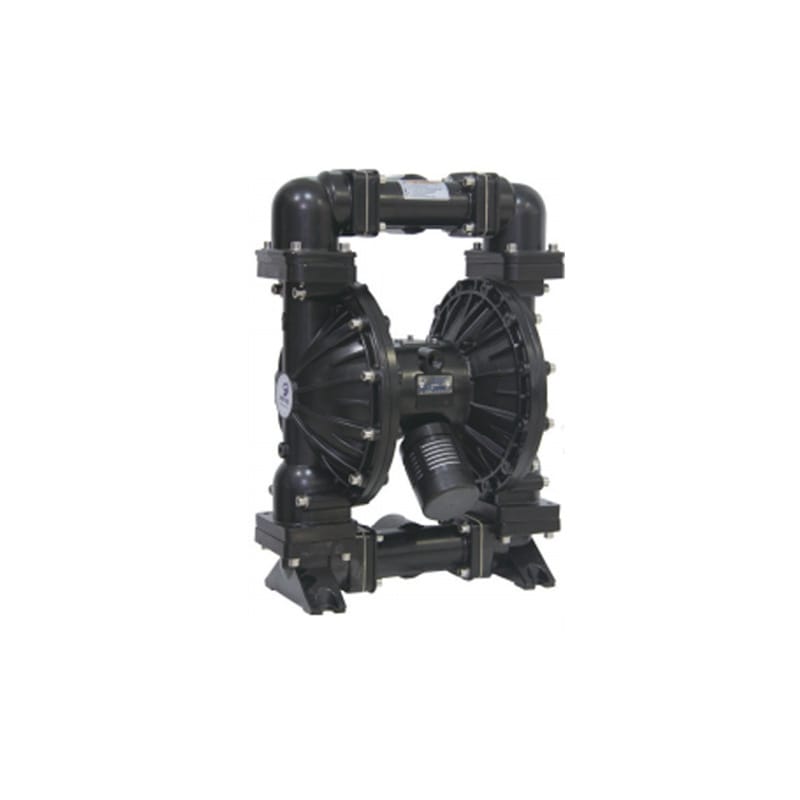

JOFEE 氣動隔膜泵 MK50(2寸)鑄鐵泵
核心特點
- 高密封性能：閥球采用進一步加工，圓整度高，提升止回閥密封性能。
- 牢固耐用：過流部件采用四螺栓連接密封設計，三段式上下蓋安裝靈活方便，并可調成同時輸送兩種介質。
- 強材料強度：增強材料強度與結構構架，確保泵的過流部件牢固耐用。
- 進口材質膜片：膜片生產選用進口材質，保證產品質量。
- 低耗氣量：導向型氣閥，工作穩定，耗氣量小，日常使用成本較低。

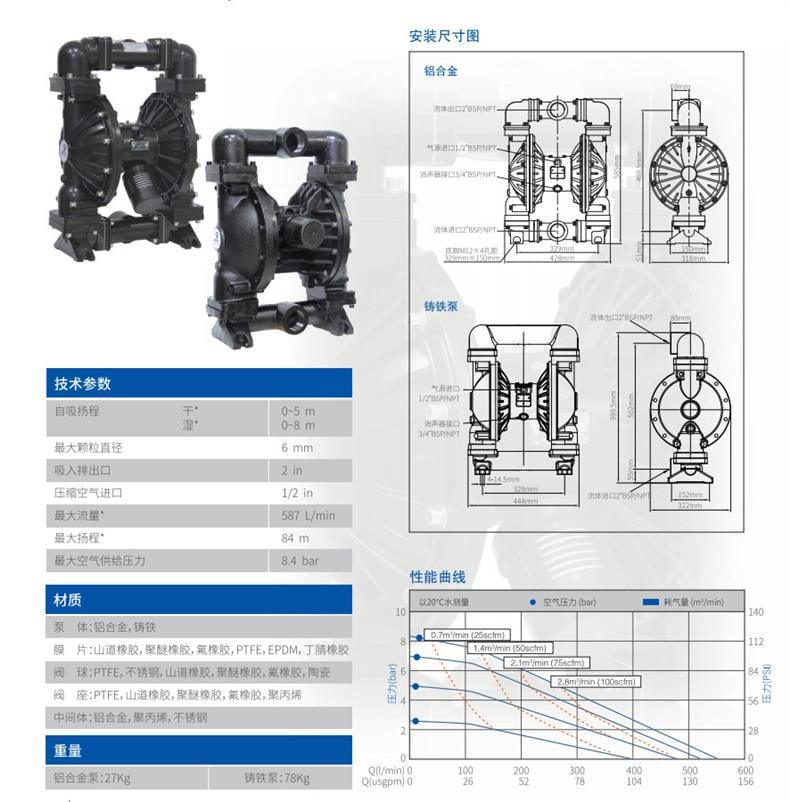

技術參數
-
自吸揚程
-
最大顆粒直徑：6 mm
-
吸入排出口：2 in
-
壓縮空氣進口：1/2 in
-
最大流量：587 L/min
-
最大揚程：84 m
-
最大空氣供給壓力：8.4 bar
-
材質
- 泵體：鋁合金、鑄鐵
- 膜片：山道橡膠、聚醚橡膠、氟橡膠、PTFE、EPDM、丁腈橡膠
- 閥球：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠、陶瓷
- 閥座：PTFE、山道橡膠、聚醚橡膠、氟橡膠、聚丙烯
- 中間體：鋁合金、聚丙烯、不銹鋼
-
重量
-
接口尺寸信息
- 鋁合金流體出口：ZBS/NPT
- 鑄鐵泵泵體出口：ZESI/NPT
- 氣源進口：1/2 BSP/NPT
- 消音器接口：3/4 BSP/NPT
- 泵體進口：2 BSP/NPT
- 孔徑：4-14.5 mm
- 尺寸：
- 鋁合金泵：329 mm × 428 mm × 1 in
- 鑄鐵泵：444 mm × 285 mm × 152 mm
-
性能曲線說明
- 測試介質：20℃水
- 圖中顯示空氣壓力與耗氣量（m3/min）的關系
- 耗氣量標定值：
- 0.7 m3/min (25 scfm)
- 1.4 m3/min (50 scfm)
- 2.1 m3/min (75 scfm)
- 2.8 m3/min (100 scfm)
- 流量范圍 Q：
- 單位 L/min：0～600
- 單位 USGPM：0～156
應用行業
適用于化工、食品飲料、制藥、造紙、污水處理等行業，能夠高效輸送各種液體介質，包括腐蝕性液體、含顆粒液體等。
安裝條件
- 確保安裝環境通風良好，避免高溫或潮濕環境影響設備性能。
- 安裝時需保證泵體水平放置，以減少振動和噪音。
- 連接管道時需使用合適的密封件，防止泄漏。
- 空氣源需經過濾處理，確保無水分和雜質進入氣閥。
注意事項
- 使用前請檢查所有連接部位是否緊固，防止運行過程中出現泄漏。
- 定期檢查膜片和閥球的磨損情況，及時更換損壞部件。
- 避免長時間在超負荷狀態下運行，以延長設備使用壽命。
- 若輸送介質中含有固體顆粒，請定期清理泵腔，防止堵塞。
- 在停止使用時，請排空泵內殘留液體，避免腐蝕或凍結。
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
