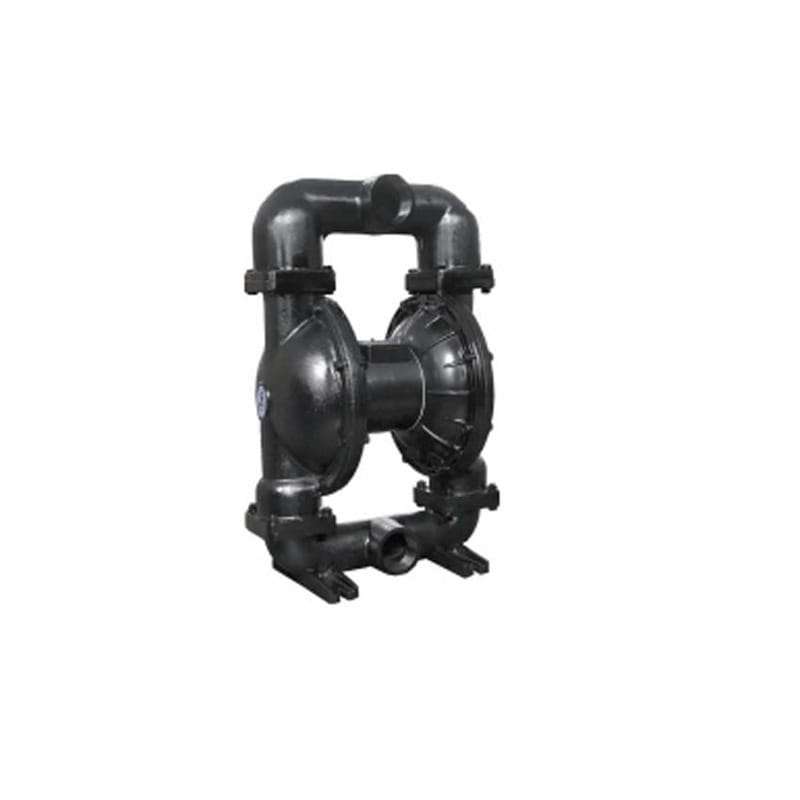

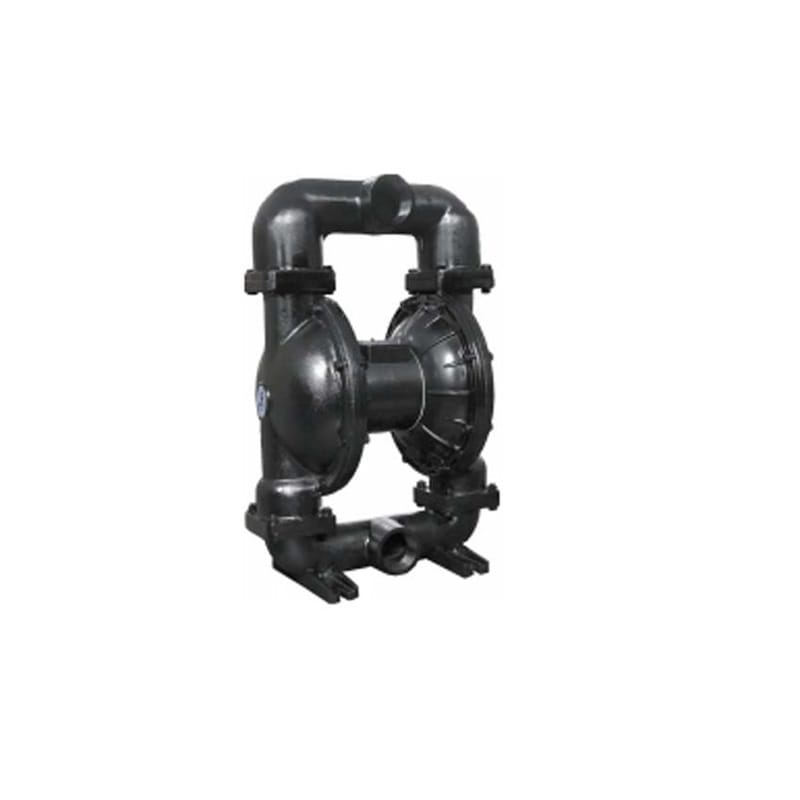

JOFEE 氣動隔膜泵 - MK80鑄鐵泵
核心特點
- 高精度閥球設計：閥球經過進一步加工，圓整度更高，顯著提升止回閥的密封性能。
- 四螺栓連接密封設計：過流部件采用牢固且密封性好的四螺栓連接，干吸能力可達4~7米。
- 三段式上下蓋結構：安裝靈活方便，支持同時輸送兩種介質。
- 增強材料強度：過流部件選用高強度材料與優化結構設計，確保泵體牢固耐用。
- 進口材質膜片：膜片生產選用優質進口材質，保證長期穩定運行。
- 導向型氣閥：工作穩定，耗氣量小，有效降低日常使用成本。

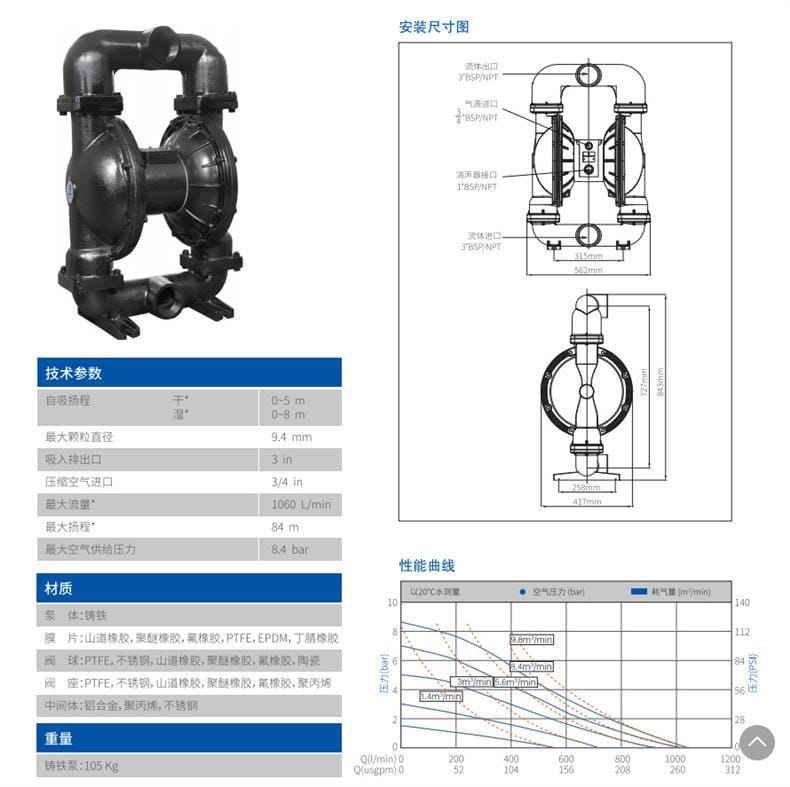

技術參數
| 參數名稱 |
參數值 |
| 自吸揚程（干/濕） |
0~5m / 0~8m |
| 最大顆粒直徑 |
9.4mm |
| 吸入排出口 |
3in |
| 壓縮空氣進口 |
3/4 in |
| 最大流量 |
1060 L/min |
| 最大揚程 |
84 m |
| 最大空氣供給壓力 |
8.4 bar |
材質
- 泵體：鑄鐵
- 膜片：山道橡膠、聚醚橡膠、氟橡膠、PTFE、EPDM、丁腈橡膠
- 閥球：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠、陶瓷
- 閥座：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠、聚丙烯
- 中間體：鋁合金、聚丙烯、不銹鋼
其他標識信息
- 流體出口：3* BSP/NPT
- 氣源進口：BSP/NPT
- 消聲器接口：1/8 BSP/NPT
- 流體進口：3* BSP/NPT
- 外形尺寸：315mm × 562mm × 258mm × 411mm
性能曲線
- 測試條件：以20°C水為介質
- 空氣壓力與耗氣量關系：
- 2 bar：9.8 m3/min
- 3 bar：6.1 m3/min
- 4 bar：3.4 m3/min
- 5 bar：3 m3/min
- 6 bar：5.6 m3/min
- 7 bar：1.4 m3/min
- 流量 Q 范圍：0 - 1200 L/min（對應不同壓力和工況）
應用行業
適用于化工、石油、制藥、食品飲料、造紙、污水處理等行業中需要高效輸送液體的場景。
安裝條件
- 確保安裝環境通風良好，避免高溫或潮濕環境對泵體造成損害。
- 連接管道需匹配泵的進出口尺寸（3* BSP/NPT 或 NPT 接口），并確保連接處密封性良好。
- 提供符合要求的壓縮空氣源，氣壓范圍建議在2~8.4 bar之間。
- 安裝時需預留足夠的操作和維護空間。
注意事項
- 在啟動前檢查所有連接部位是否緊固，避免泄漏。
- 根據輸送介質特性選擇合適的膜片和閥球材質，確保兼容性和耐久性。
- 定期檢查膜片和閥球的磨損情況，及時更換以保證泵的正常運行。
- 使用過程中注意監控空氣壓力，避免過高或過低影響泵的性能。
- 若長時間不使用，應將泵內殘留液體排空，防止腐蝕或凍結。
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
