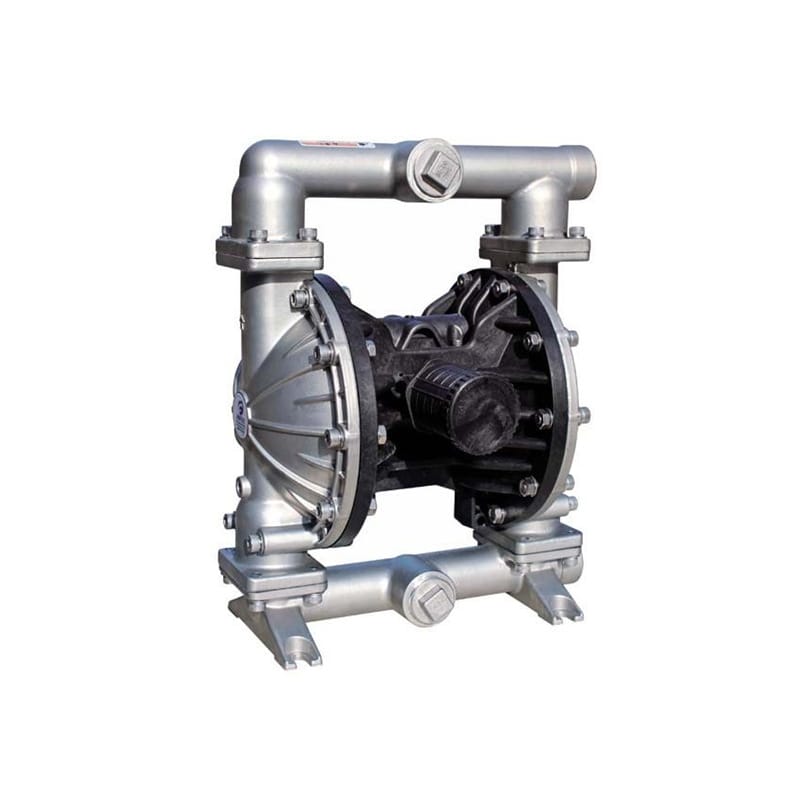

上海俠飛泵業--JOFEE氣動隔膜泵 MK40(1.5寸)不銹鋼氣動隔膜泵
核心特點
- 閥球優化：閥球經過進一步加工，圓整度高，顯著提升止回閥的密封性能。
- 過流部件設計：采用四螺栓連接密封設計，結構牢固且密封性優異，干吸能力可達4~7米。
- 三段式上下蓋設計：安裝靈活方便，支持同時輸送兩種介質。
- 材料增強：過流部件選用高強度材料與結構框架，確保泵體牢固耐用。
- 進口膜片材質：膜片生產選用高品質進口材質，保證耐久性和穩定性。
- 導向型氣閥：工作穩定，耗氣量小，日常使用成本低。

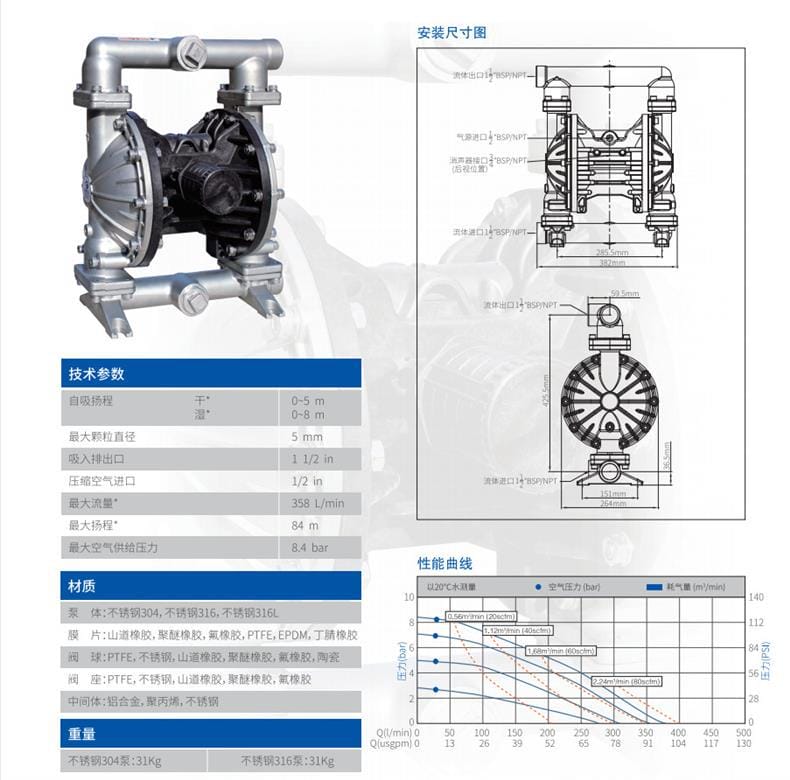

技術參數
| 參數名稱 |
參數值 |
| 自吸揚程（干） |
0-5m |
| 最大顆粒直徑 |
5mm |
| 吸入排出口 |
1 1/2 in |
| 壓縮空氣進口 |
1/2 in |
| 流體進口 |
1 - BSP/NPT |
| 最大流量 |
358 L/min |
| 最大揚程 |
84 m |
| 最大空氣供給壓力 |
8.4 bar |
性能曲線（以20℃水測量）
| 空氣壓力 (bar) |
耗氣量 (m3/min) |
| 0.56 |
20 scfm |
| 1.12 |
40 scfm |
| 1.68 |
60 scfm |
| 2.24 |
80 scfm |
| Q (l/min) |
0 50 100 150 200 250 300 350 400 450 |
| Q (usgpm) |
0 13 26 39 52 65 78 91 104 117 |
應用行業
- 化工行業
- 食品飲料行業
- 制藥行業
- 水處理行業
- 石油天然氣行業
- 電子半導體行業
安裝條件
- 流體出口：1/2 BSP、JIC、NPT接口可供選擇。
- 氣源進口：BSP/NPT接口。
- 消音器接口：后視位置，BSP/NPT接口。
- 尺寸要求：
- 安裝總長：285.5mm
- 寬度：382mm
- 高度：595mm
- 流體進口：1 - BSP/NPT。
注意事項
- 在安裝前，請確認氣源壓力是否符合最大空氣供給壓力（8.4 bar）的要求。
- 使用過程中，需定期檢查膜片和閥球的磨損情況，及時更換以保證泵的正常運行。
- 若輸送腐蝕性或高溫介質，建議選用耐腐蝕材質（如316L不銹鋼或PTFE膜片）。
- 安裝時，請確保所有連接部位緊固，避免泄漏。
- 使用消音器以降低噪音污染，確保工作環境舒適。
材質說明
- 泵體：不銹鋼304、不銹鋼316、不銹鋼316L。
- 膜片：山道橡膠、聚醚橡膠、氟橡膠、PTFE、EPDM、丁腈橡膠。
- 閥球：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠、陶瓷。
- 閥座：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠。
- 中間體：鋁合金、聚丙烯、不銹鋼。
重量
具體重量未提供，請參考產品規格書或聯系供應商獲取詳細信息。
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
