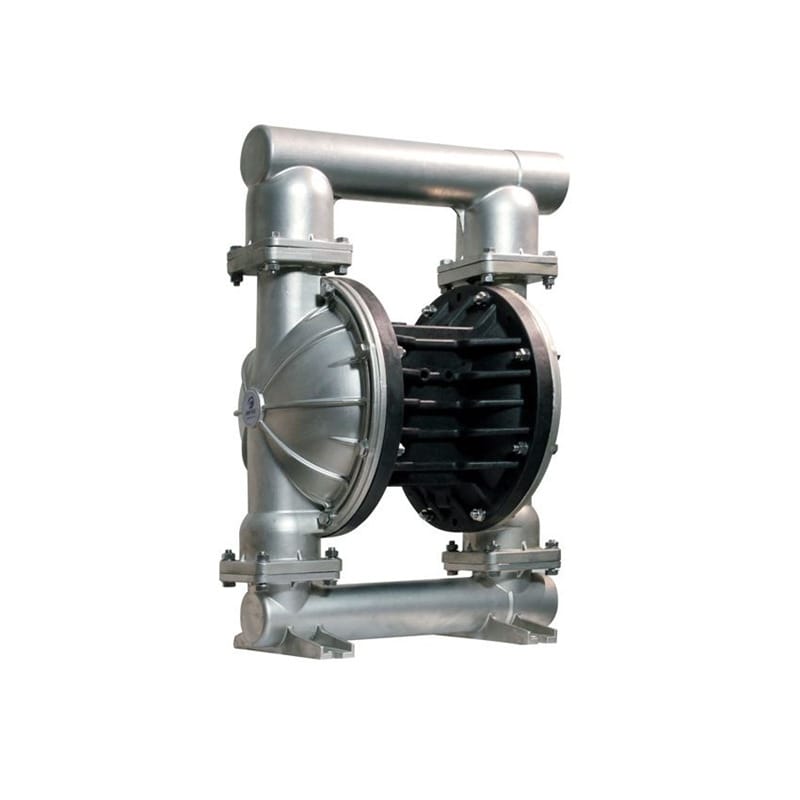

JOFEE MK80 不銹鋼氣動隔膜泵
核心特點
- 高精度閥球設計：閥球經過進一步加工，圓整度更高，顯著提升止回閥的密封性能。
- 四螺栓連接密封設計：過流部件采用牢固的四螺栓連接，確保密封性優異，干吸能力可達4~7米。
- 靈活安裝結構：三段式上下蓋設計，安裝便捷，并支持同時輸送兩種介質。
- 增強材料強度：通過優化材料和結構設計，使泵的過流部件更加牢固耐用。
- 高品質膜片：選用進口材質生產膜片，保證使用壽命和性能。
- 導向型氣閥：工作穩定，耗氣量小，降低日常使用成本。

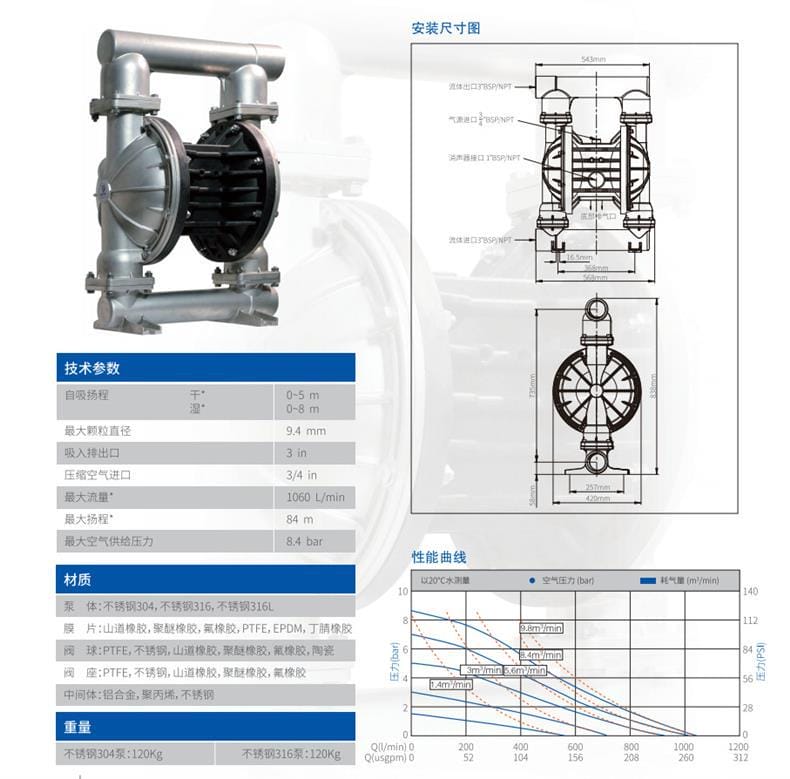

技術參數
| 參數名稱 |
參數值 |
| 自吸揚程（濕） |
0-5m，0-8m |
| 最大顆粒直徑 |
9.4mm |
| 吸入排出口 |
3in |
| 壓縮空氣進口 |
3/4 in |
| 最大流量 |
1060 L/min |
| 最大揚程 |
84 m |
| 最大空氣供給壓力 |
8.4 bar |
材質選擇
- 泵體：不銹鋼304、不銹鋼316、不銹鋼316L
- 膜片：山道橡膠、聚醚橡膠、氟橡膠、PTFE、EPDM、丁腈橡膠
- 閥球：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠、陶瓷
- 閥座：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠
- 中間體：鋁合金、聚丙烯、不銹鋼
尺寸與重量
- 體出口：3 BSP/NPT
- 氣源進口：3/4 BSP/NPT
- 消音器接口：1 BSP/NPT
- 抗松氣口：體進口 3 BSP/NPT
- 尺寸（長×寬×高）：543mm × 165mm × 257mm
- 總重量：1420mm（注：此處可能為單位錯誤，請確認具體數值）
應用行業
該型號隔膜泵適用于化工、食品飲料、制藥、水處理、電子制造等行業，尤其適合需要耐腐蝕、高潔凈度或多種介質輸送的場景。
安裝條件
- 確保壓縮空氣供應穩定，最大壓力不超過8.4 bar。
- 泵體安裝位置需保持水平，避免傾斜影響運行效果。
- 進出口管道連接需匹配泵的規格（如3 BSP/NPT），并加裝過濾裝置以防止雜質進入。
- 若用于易燃易爆環境，需配置防爆配件并遵循相關安全規范。
注意事項
- 使用前檢查所有連接部位是否緊固，避免泄漏。
- 定期更換膜片及閥球，確保泵的長期穩定運行。
- 避免長時間空轉，以免損壞內部組件。
- 根據輸送介質特性選擇合適的材質組合，延長設備壽命。
- 在極端溫度環境下使用時，需注意泵體和膜片的耐溫范圍。
以上內容整理自JOFEE MK80不銹鋼氣動隔膜泵的技術資料，供用戶參考。
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
