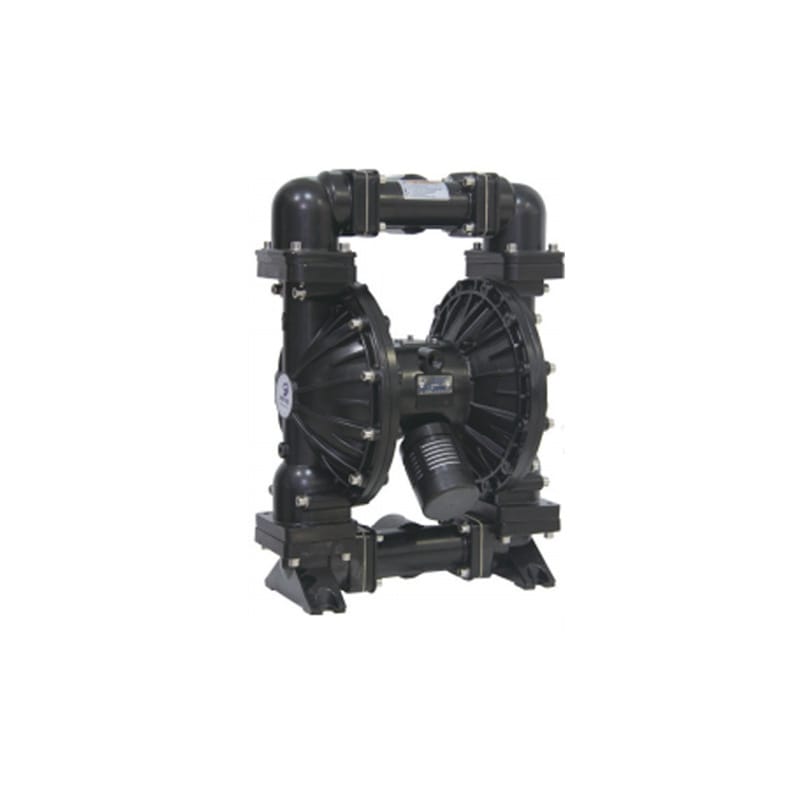

JOFEE - MK50(2寸)鋁合金氣動隔膜泵
核心特點
- 閥球優化：閥球采用進一步加工，圓整度高，顯著提升止回閥密封性能。
- 過流部件設計：四螺栓連接密封設計，牢固且密封性好，干吸能力可達4~7m。
- 三段式結構：上下蓋安裝靈活方便，并可調成同時輸送兩種介質。
- 材料強度增強：選用高強度材料與優化結構構架，確保過流部件牢固耐用。
- 進口材質膜片：膜片生產選用進口材質，保證產品質量和壽命。
- 導向型氣閥：工作穩定，耗氣量小，日常使用成本較低。

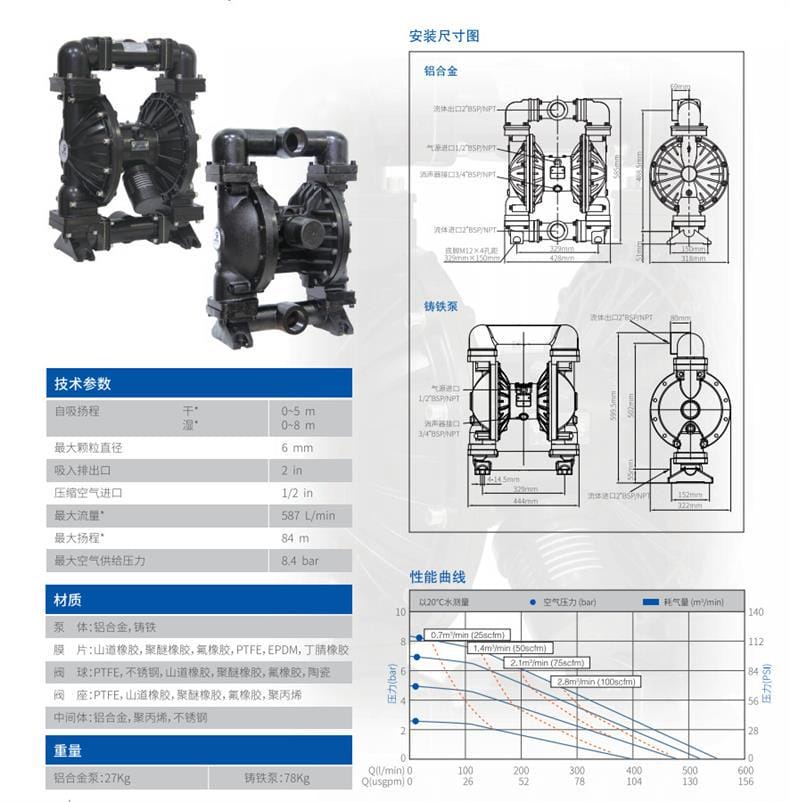

技術參數
- 自吸揚程：
- 最大顆粒直徑：6 mm
- 吸入排出口：2 in
- 壓縮空氣進口：1/2 in
- 最大流量：587 L/min
- 最大揚程：84 m
- 最大空氣供給壓力：8.4 bar
材質
- 泵體：鋁合金、鑄鐵
- 膜片：山道橡膠、聚醚橡膠、氟橡膠、PTFE、EPDM、丁腈橡膠
- 閥球：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠、陶瓷
- 閥座：PTFE、山道橡膠、聚醚橡膠、氟橡膠、聚丙烯
- 中間體：鋁合金、聚丙烯、不銹鋼
重量
接口尺寸與安裝尺寸
- 鋁合金泵：
- 流體出口：ZBS/NPT
- 氣源進口：1/2 BSP/NPT
- 消音器接口：3/4 BSP/NPT
- 流體進口：2 BSP/NPT
- 安裝孔距：329 mm × 150 mm
- 整體尺寸：329 mm × 150 mm × 428 mm

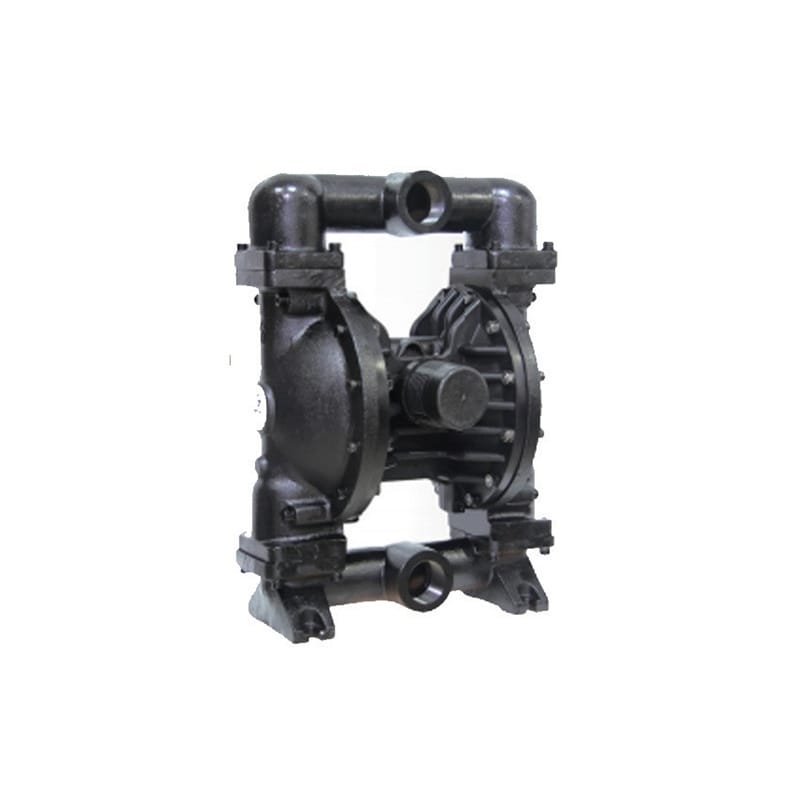

- 鑄鐵泵：
- 流體出口：ZESI/NPT
- 氣源進口：1/2 BSP/NPT
- 消音器接口：3/4 BSP/NPT
- 流體進口：2 BSP/NPT
- 安裝孔距：322 mm × 152 mm
- 安裝孔徑：Φ14.5 mm（4個）
- 整體高度：444 mm
性能曲線說明
- 測試介質：20℃水
- 空氣壓力與耗氣量關系：
- 0.7 m3/min（25 scfm）
- 1.4 m3/min（50 scfm）
- 2.1 m3/min（75 scfm）
- 2.8 m3/min（100 scfm）
- 流量范圍 Q：
- 單位 L/min：0～600
- 單位 USGPM：0～156
應用行業
適用于化工、石油、食品、醫藥、涂料、污水處理等行業中需要高效、可靠輸送液體的場景。
安裝條件
- 確保安裝位置平整穩固，避免振動影響泵的正常運行。
- 氣源壓力需滿足泵的最大空氣供給壓力要求（8.4 bar），并配備合適的過濾裝置以保證氣源清潔。
- 安裝時需預留足夠的操作空間，便于后續維護和檢修。
- 根據實際需求選擇合適的材質組合，以適應不同工況下的耐腐蝕性和耐磨性要求。
注意事項
- 使用前請檢查所有連接部位是否緊固，確保無泄漏現象。
- 定期檢查膜片及閥球的磨損情況，及時更換損壞部件以延長泵的使用壽命。
- 在輸送含有固體顆粒的介質時，請注意顆粒直徑不得超過6 mm，以免造成堵塞或損壞。
- 建議安裝消音器以降低運行噪音，同時保護環境和操作人員健康。
- 不得在無負載情況下長時間運行，以免損壞內部組件。
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
