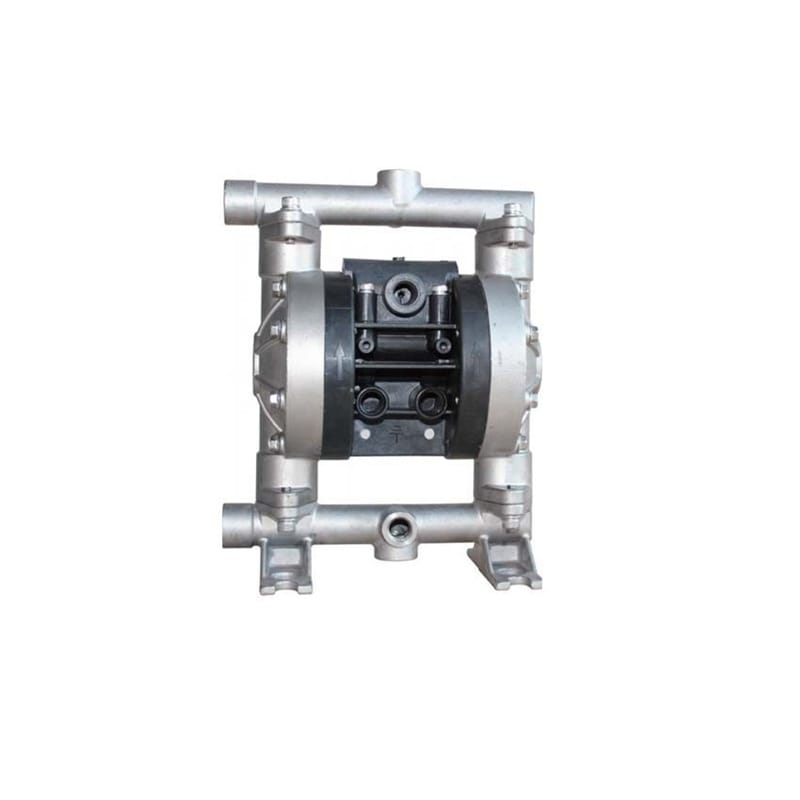

JOFEE 氣動隔膜泵 (MK06/10 不銹鋼泵)
核心特點
- 閥球優化：采用進一步加工的閥球，圓整度高，顯著提升止回閥密封性能。
- 密封設計：過流部件采用四螺栓連接密封設計，牢固且密封性好，干吸能力可達4~7m。
- 靈活安裝：三段式上下蓋設計，安裝靈活方便，并可調成同時輸送兩種介質。
- 耐用材料：增強材料強度與結構構架，確保過流部件牢固耐用。
- 進口膜片：膜片選用進口材質，保證高質量和長壽命。
- 高效氣閥：導向型氣閥設計，工作穩定，耗氣量小，日常使用成本較低。

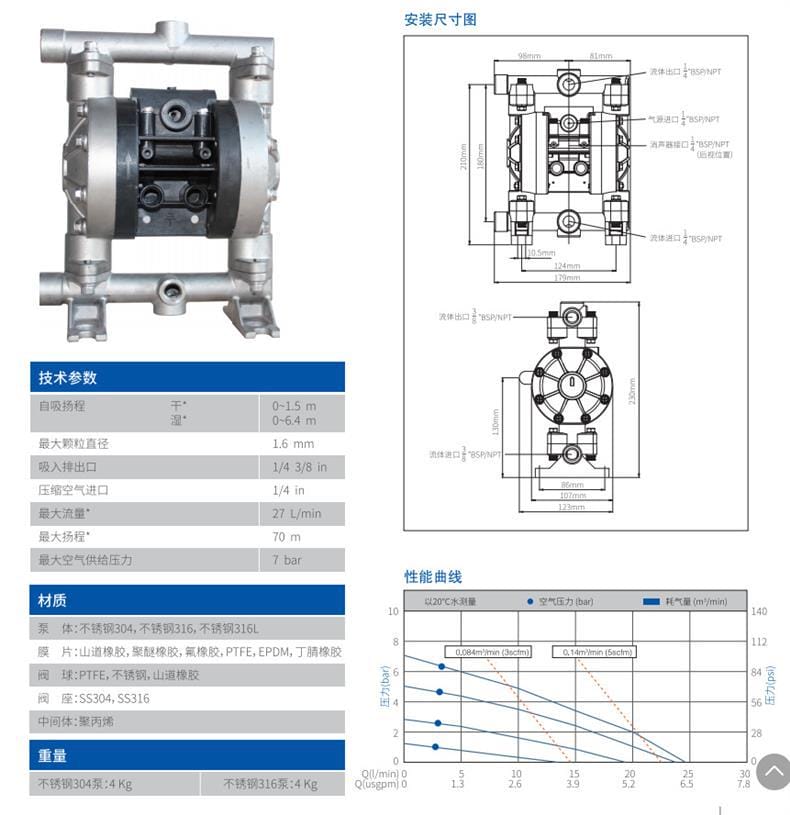

技術參數
| 參數名稱 |
參數值 |
| 自吸揚程 |
干：0~1.5m，濕：0~64m |
| 最大顆粒直徑 |
濕：1.6mm |
| 吸入排出口 |
1/4 in、3/8 in |
| 壓縮空氣進口 |
1/4 in |
| 最大流量 |
27 L/min |
| 最大揚程 |
70m |
| 最大空氣供給壓力 |
7 bar |
材質
- 泵體：不銹鋼304、不銹鋼316、不銹鋼316L
- 膜片：山道橡膠、聚醚橡膠、氟橡膠、PTFE、EPDM、丁腈橡膠
- 閥球：PTFE、不銹鋼、山道橡膠
- 閥座：SS304、SS316
- 中間體：聚丙烯
重量
尺寸信息
- 流體出口：BSP/NPT
- 氣源進口：BSO NPT
- 消聲器接口：BSP/NPT
- 波體出口：a1mm BSP/NPT
- 流體進口：TBSP/NPT
- 其他尺寸：98mm、10.5mm、124mm、19mm、86mm、107mm、123mm
應用行業
JOFEE氣動隔膜泵廣泛應用于化工、食品飲料、醫藥、石油天然氣、水處理、制造業等領域，適用于各種液體的輸送，包括腐蝕性液體、含顆粒液體等。
安裝條件
- 確保安裝位置通風良好，避免高溫環境影響泵的正常運行。
- 氣源需經過濾處理，確保清潔干燥，以延長氣閥和膜片的使用壽命。
- 連接管路應匹配泵的進出口尺寸，避免因管徑不匹配導致的壓力損失。
- 安裝時注意固定泵體，防止振動對設備造成損害。
注意事項
- 使用前請檢查所有連接部位是否緊固，避免泄漏。
- 定期檢查膜片和閥球的磨損情況，及時更換損壞部件。
- 在輸送易燃或有毒液體時，請確保操作環境安全，并采取必要的防護措施。
- 避免長時間空轉，以免損壞膜片和其他內部組件。
- 根據實際工況調整氣壓，避免過高氣壓對泵體造成損傷。
性能曲線
以下為以20℃水測量的性能數據：
| 空氣壓力 (bar) | 耗氣量 (m3/min) | 對應流量 Q (L/min) |
|-----------------|------------------|---------------------|
| 1 bar | 0.084 m3/min | 0 |
| 2 bar | 0.14 m3/min | 13 |
| 3 bar | - | 102.6 |
| 4 bar | - | 1525 |
| 5 bar | - | 3.9 |
| 6 bar | - | 5.2 |
| 7 bar | - | 6.5 |
| 8 bar | - | 7.8 |
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
