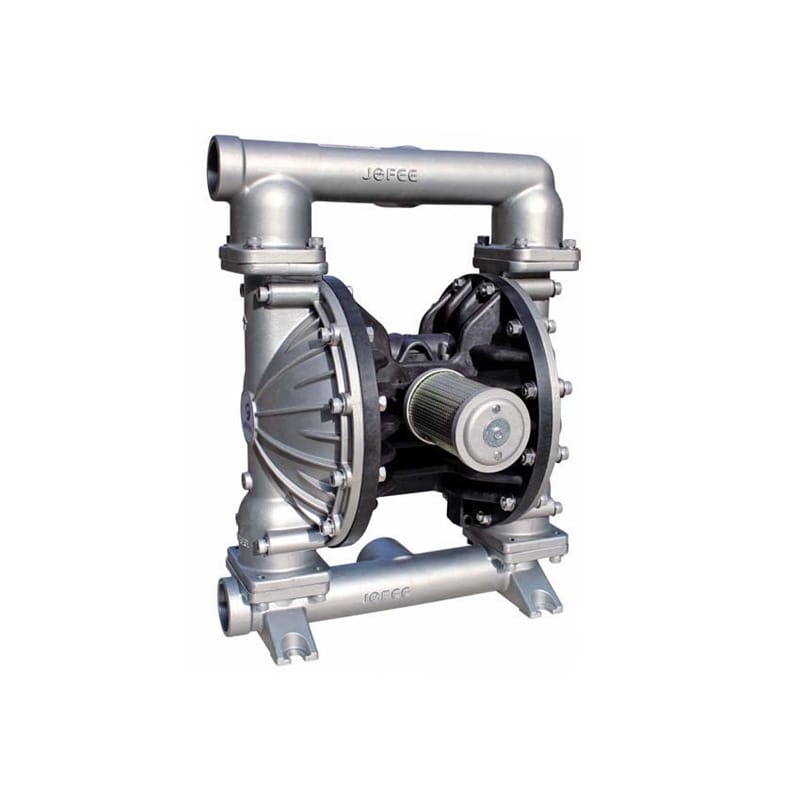

JOFEE 氣動隔膜泵 MK50(2寸) 不銹鋼隔膜泵
核心特點
- 閥球優化設計：閥球采用進一步加工，圓整度高，提升止回閥的密封性能。
- 四螺栓連接密封設計：過流部件采用四螺栓連接，牢固且密封性好，干吸能力可達4~7m。
- 三段式上下蓋結構：安裝靈活方便，并可調成同時輸送兩種介質。
- 增強材料強度與結構：泵的過流部件牢固耐用，適合長期使用。
- 進口材質膜片：膜片選用高品質進口材質，確保耐久性和穩定性。
- 導向型氣閥設計：工作穩定，耗氣量小，日常使用成本較低。

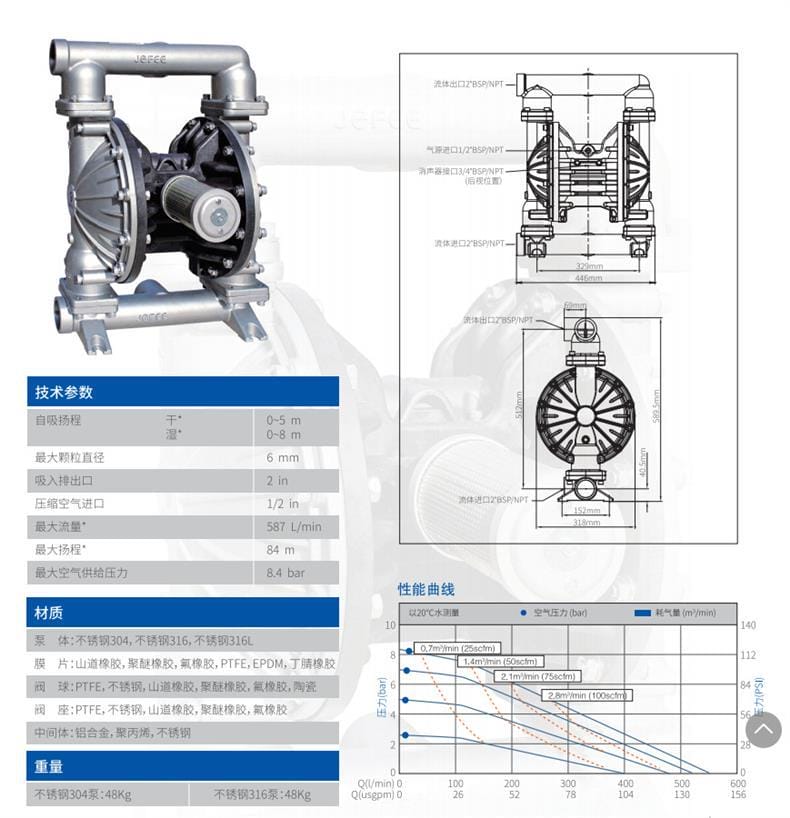

技術參數
| 參數名稱 |
參數值 |
| 自吸揚程 |
0~8m |
| 最大顆粒直徑 |
6mm |
| 吸入排出口 |
2 in |
| 壓縮空氣進口 |
1/2 in |
| 最大流量 |
587 L/min |
| 最大揚程 |
84m |
| 最大空氣供給壓力 |
8.4 bar |
材質選擇
- 泵體：不銹鋼304、不銹鋼316、不銹鋼316L
- 膜片：山道橡膠、聚醚橡膠、氟橡膠、PTFE、EPDM、丁腈橡膠
- 閥球：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠、陶瓷
- 閥座：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠
- 中間體：鋁合金、聚丙烯、不銹鋼
重量
- 不銹鋼304泵：48Kg
- 不銹鋼316泵：48Kg
接口規格
- 流體出口：Z*BSP/NPT
- 氣源進口：1/2*BSP/NPT
- 消聲器接口：3/4*BSP/NPT（后視位置）
- 流體進口：2*BSP/NPT
性能曲線
| 空氣壓力 |
耗氣量(m3/min) |
流量(L/min) |
| 10 |
0.7 (25scfm) |
265 |
| 8 |
1.4 (50scfm) |
278 |
| 6 |
2.8 (100scfm) |
104 |
| 5 |
2.8 (100scfm) |
130 |
應用行業
- 化工行業：適用于腐蝕性液體的輸送。
- 食品行業：適用于衛生級液體輸送。
- 制藥行業：適用于對潔凈度要求較高的場景。
- 石油化工：適用于高粘度或含顆粒液體的輸送。
- 水處理行業：適用于污水及廢水處理。
安裝條件
- 環境溫度：需在適宜的工作溫度范圍內安裝，避免高溫或低溫環境影響泵的性能。
- 氣源要求：需要穩定的壓縮空氣供應，氣壓范圍為0~8.4 bar。
- 安裝空間：需預留足夠的安裝和維護空間，便于后續操作和檢修。
- 進出口管道：確保進出口管道與泵的接口規格匹配，避免泄漏。
注意事項
- 在啟動前檢查氣源壓力是否符合要求，避免因氣壓不足導致泵無法正常運行。
- 定期檢查膜片及閥球的磨損情況，及時更換以保證泵的正常運行。
- 使用過程中避免輸送超過泵體材質耐受范圍的液體，以免損壞設備。
- 若長時間不使用，建議將泵內殘留液體排空，防止腐蝕或凍結。
- 確保安裝時所有連接部位緊固無誤，防止泄露問題發生。
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
