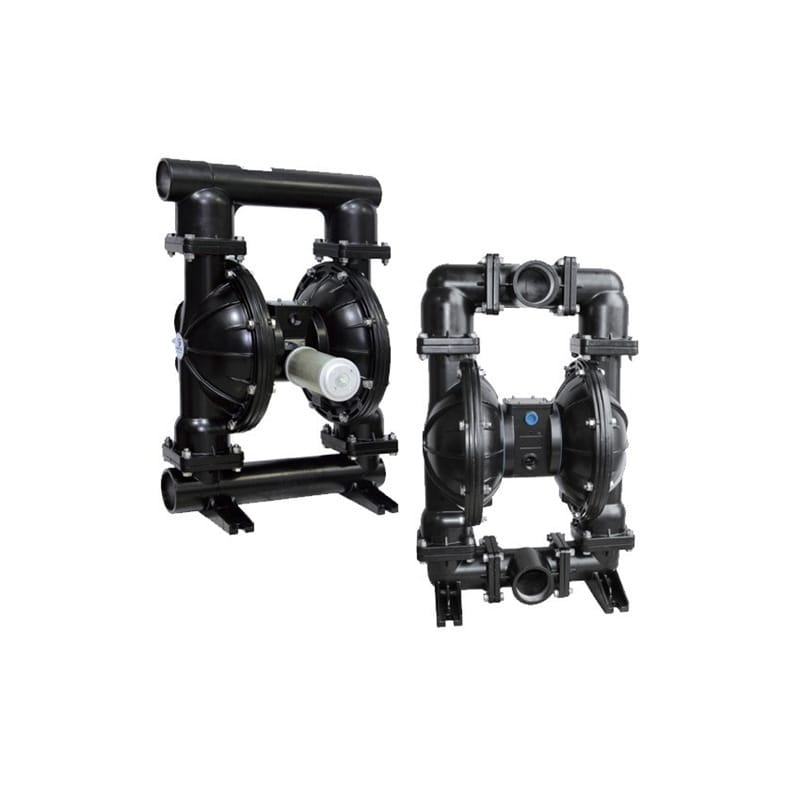

JOFEE 氣動隔膜泵 MK80 鋁合金泵
核心特點
- 高密封性能：閥球采用進一步加工，圓整度高，提升止回閥密封性能。
- 牢固耐用設計：過流部件采用四螺栓連接密封設計，結構牢固且密封性好，干吸能力可達4~7m。
- 靈活安裝與多功能性：三段式上下蓋設計，安裝靈活方便，并可調成同時輸送兩種介質。
- 增強材料強度：通過優化材料和結構框架，確保過流部件牢固耐用。
- 高品質膜片：膜片選用進口材質，保證使用壽命和穩定性。
- 高效氣閥：導向型氣閥設計，工作穩定，耗氣量小，日常使用成本較低。

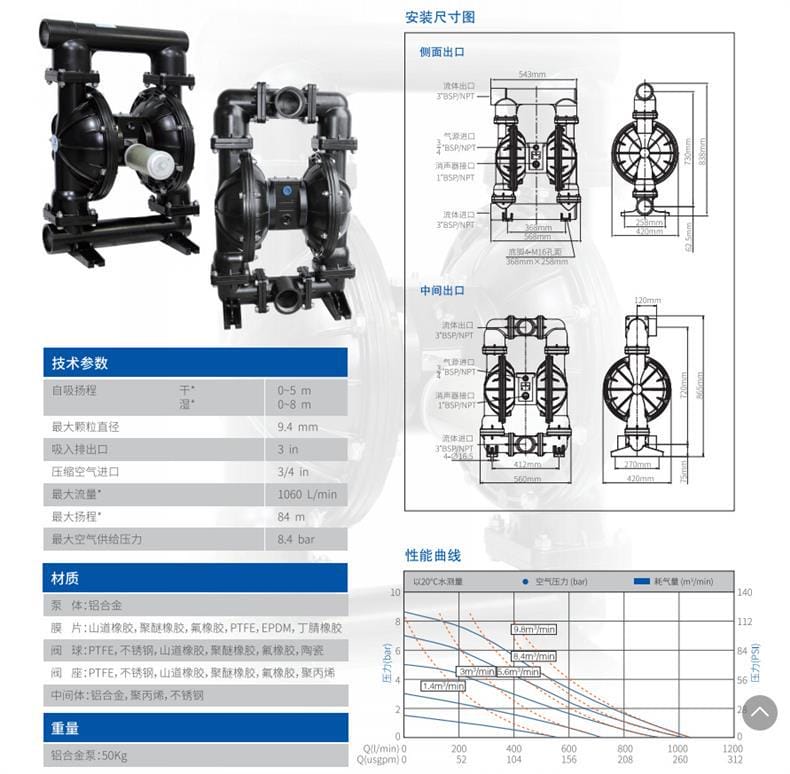

技術參數
| 參數名稱 |
參數值 |
| 自吸揚程 |
0-5m 或 0-8m |
| 最大顆粒直徑 |
9.4mm |
| 吸入接出口 |
3 in |
| 壓縮空氣進口 |
3/4 in |
| 最大流量 |
1060 L/min |
| 最大揚程 |
84 m |
| 最大空氣供給壓力 |
8.4 bar |
材質
- 泵體：鋁合金
- 膜片：山道橡膠、聚醚橡膠、氟橡膠、PTFE、EPDM、丁腈橡膠
- 閥球：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠、陶瓷
- 閥座：PTFE、不銹鋼、山道橡膠、聚醚橡膠、氟橡膠、聚丙烯
- 中間體：鋁合金、聚丙烯、不銹鋼
性能曲線（以20℃水測量）
| 空氣壓力 (bar) |
耗氣量 (m3/min) |
流量 Q (L/min) |
對應流量值 (m3/min) |
| 1 |
10 |
0 |
0 |
| 3 |
14 |
200 |
0.2 |
| 4 |
12 |
400 |
0.4 |
| 5 |
9.8 |
600 |
0.6 |
| 6 |
8.4 |
800 |
0.8 |
| 8 |
6 |
1000 |
1.0 |
| 其他數據點 |
- |
- |
1.4, 1.56, 2.08, 2.60, 3.12 m3/min |
應用行業
- 化工行業：適用于酸堿溶液、腐蝕性液體等輸送。
- 制藥行業：滿足衛生級要求，適合藥品生產中的液體傳輸。
- 食品飲料行業：適用于食品級液體的無污染輸送。
- 石油化工行業：適用于高粘度液體及含顆粒介質的輸送。
- 環保行業：處理污水、污泥及其他特殊介質。
安裝條件
- 環境要求：需安裝在通風良好、干燥、無腐蝕性氣體的環境中。
- 固定方式：底腳配備4-M16螺栓孔，便于固定安裝。
- 接口規格：
- 流體進出口：3 BSP/NPT
- 氣源進口：2 BSP/NPT
- 消聲器接口：1 BSP/NPT
- 尺寸參考：整體尺寸為R368mm x 258mm，中間出口直徑為20mm。
注意事項
- 使用前請檢查各連接部位是否緊固，避免泄漏。
- 根據輸送介質選擇合適的膜片和閥球材質，以延長使用壽命。
- 確保壓縮空氣的壓力不超過最大空氣供給壓力（8.4 bar），以免損壞設備。
- 定期檢查和維護氣閥、膜片等關鍵部件，確保運行穩定。
- 在輸送易燃易爆介質時，需采取防爆措施并遵循相關安全規范。
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
