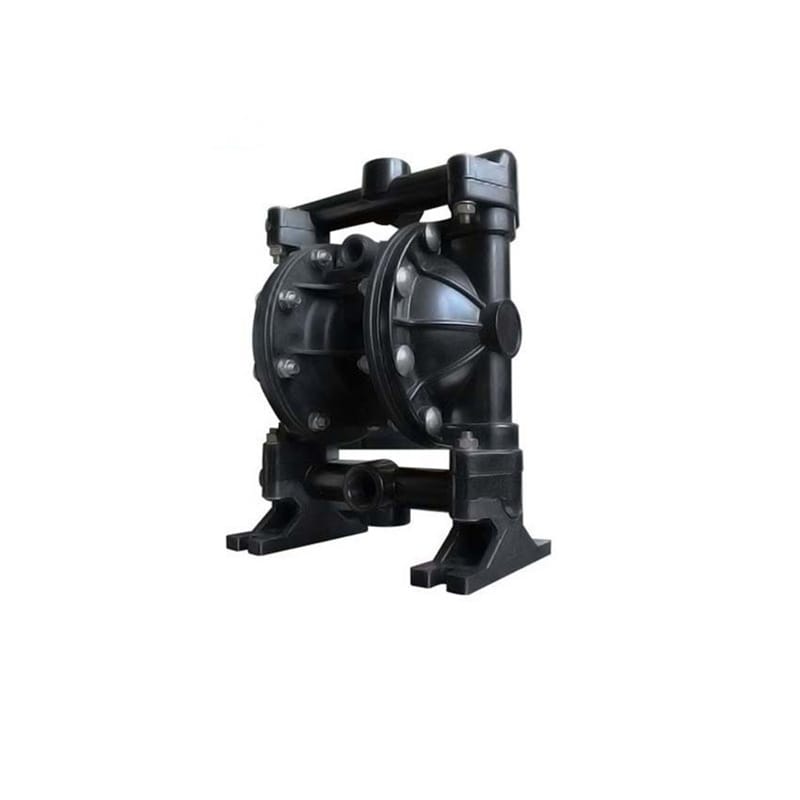

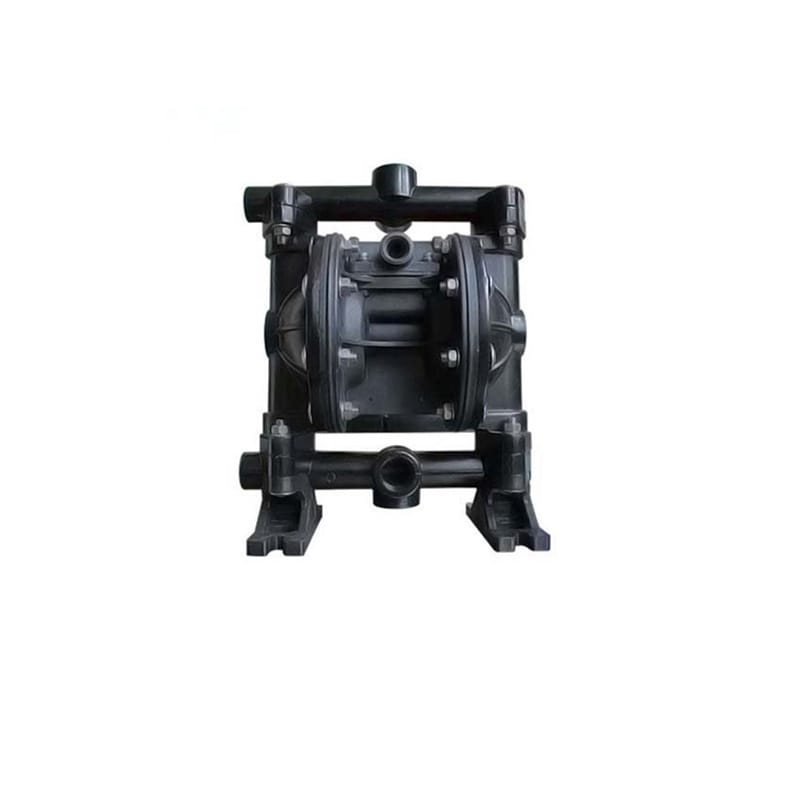

JOFEE MK15/20鋁合金氣動隔膜泵
核心特點
- 閥球優化：閥球經過進一步加工，圓整度高，顯著提升止回閥的密封性能。
- 密封設計：過流部件采用四螺栓連接密封設計，結構牢固且密封性優異，干吸能力可達4~7m。
- 靈活安裝：三段式上下蓋設計，安裝靈活方便，可調成同時輸送兩種介質。
- 材料強化：增強材料強度與結構框架，確保過流部件牢固耐用。
- 進口膜片：膜片選用進口材質，保證品質和使用壽命。
- 高效氣閥：導向型氣閥設計，工作穩定，耗氣量小，降低日常使用成本。

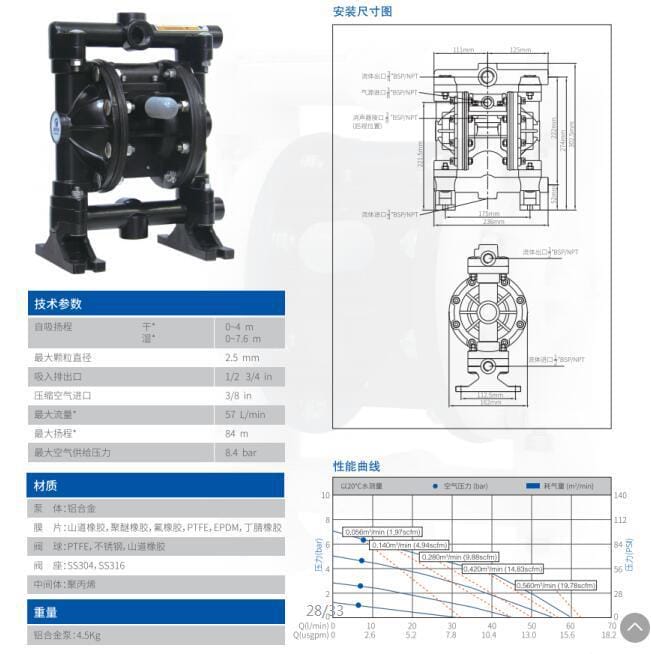

技術參數
| 參數名稱 |
參數值 |
| 自吸揚程 |
4m / 0-7.6m |
| 最大顆粒直徑 |
2.5 mm |
| 吸入排出口 |
1/2"、3/4" |
| 壓縮空氣進口 |
3/8" |
| 最大流量 |
57 L/min |
| 最大揚程 |
84 m |
| 最大空氣供給壓力 |
8.4 bar |
材質
- 泵體：鋁合金
- 膜片：山道橡膠、聚醚橡膠、氟橡膠、PTFE、EPDM、丁腈橡膠
- 閥球：PTFE、不銹鋼、山道橡膠
- 閥座：SS304、SS316
- 中間體：聚丙烯
應用行業
適用于化工、制藥、食品飲料、水處理、石油天然氣等行業中的液體輸送及工藝流程控制。
安裝條件
- 確保安裝環境通風良好，避免高溫或潮濕環境對泵體及部件的影響。
- 泵的吸入排出口需匹配管道尺寸（1/2"、3/4"），壓縮空氣進口為3/8"。
- 安裝時需保證泵體水平放置，以減少運行振動和噪音。
- 檢查并清理管道內雜質，防止堵塞泵的過流部件。
注意事項
- 使用前請檢查所有連接部位是否緊固，確保無泄漏。
- 根據輸送介質的特性選擇合適的膜片和閥球材質。
- 定期檢查和維護氣閥及膜片，確保其正常工作。
- 控制空氣供給壓力不超過最大允許值（8.4 bar），以延長泵的使用壽命。
- 在輸送顆粒較大的介質時，請注意顆粒直徑不得超過2.5 mm，以免損壞泵體。
性能曲線
基于20°C清水測試，不同空氣壓力下的流量與耗氣量關系如下：
| 空氣壓力 (bar) | 耗氣量 [m3/min] | 流量 [L/min] |
|------------------|-----------------|--------------|
| 2 | 0.140 | 6 |
| 4 | 0.280 | 18 |
| 6 | 0.420 | 36 |
| 8 | 0.560 | 56 |
| 10 | 0.700 | 78 |
MORAK系列氣動隔膜泵具有以下特征：
閥球采用進一步加工，圓整度高，提升止回閥密封性能。
過流部件采用四螺栓連接密封設計，牢固且密封性好，泵的干吸能力可達4~7m。
三段式上下蓋，安裝靈活方便，并可調成同時輸送兩種介質。
增強材料強度與結構構架，泵的過流部件牢固耐用。
膜片生產選用進口材質。
導向型氣閥，工作穩定, 耗氣量小，日常使用成本較低。
