MARATHON 馬拉松 WARREN RUPP 氣動隔膜泵產品規格書
產品概述
品牌：MARATHON 馬拉松（WARREN RUPP.INC 旗下品牌）
型號：M20B1ANNABS000

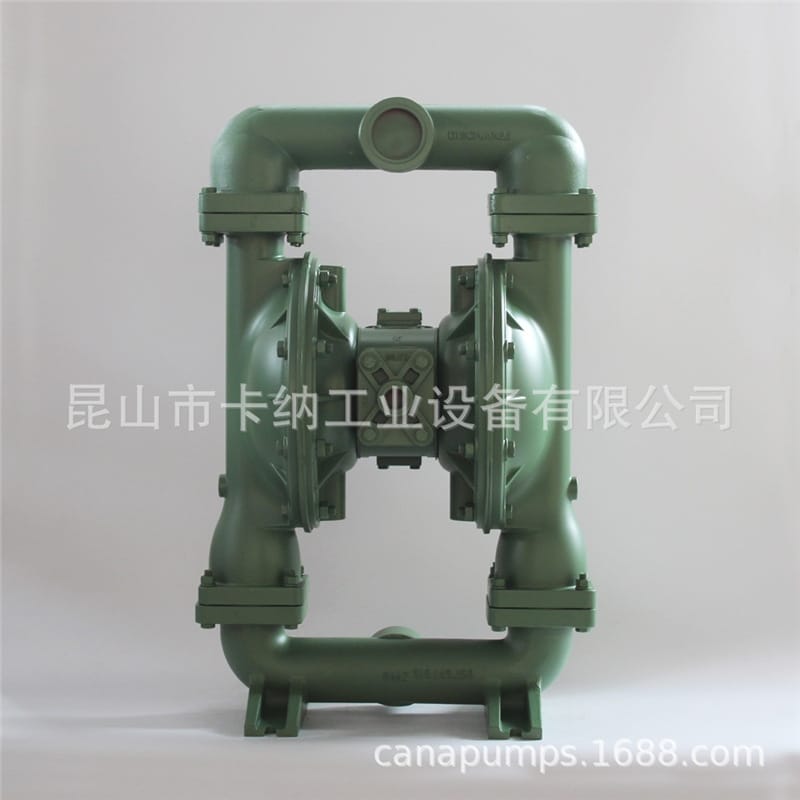

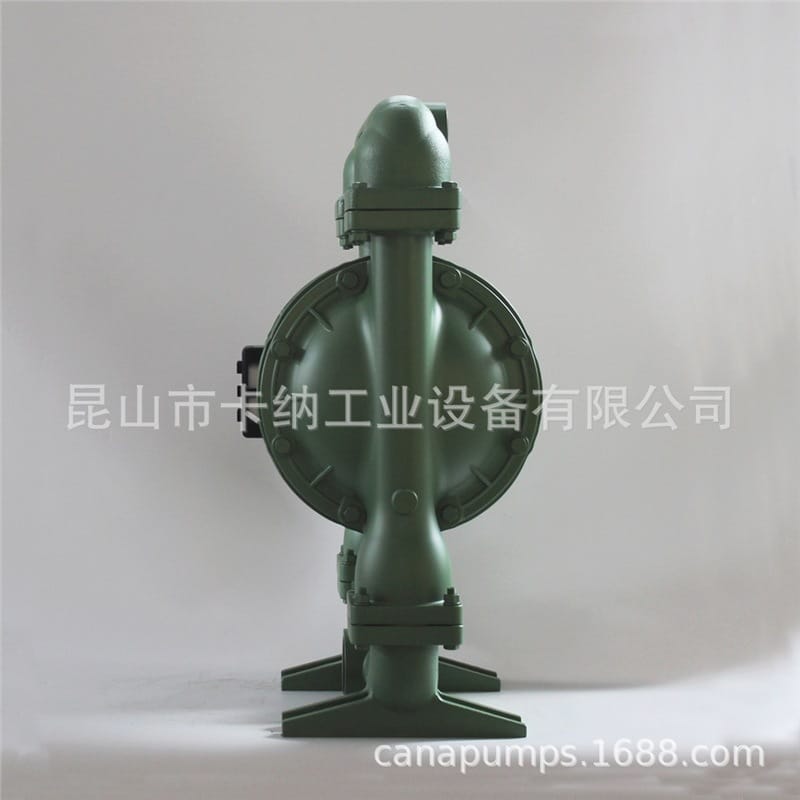

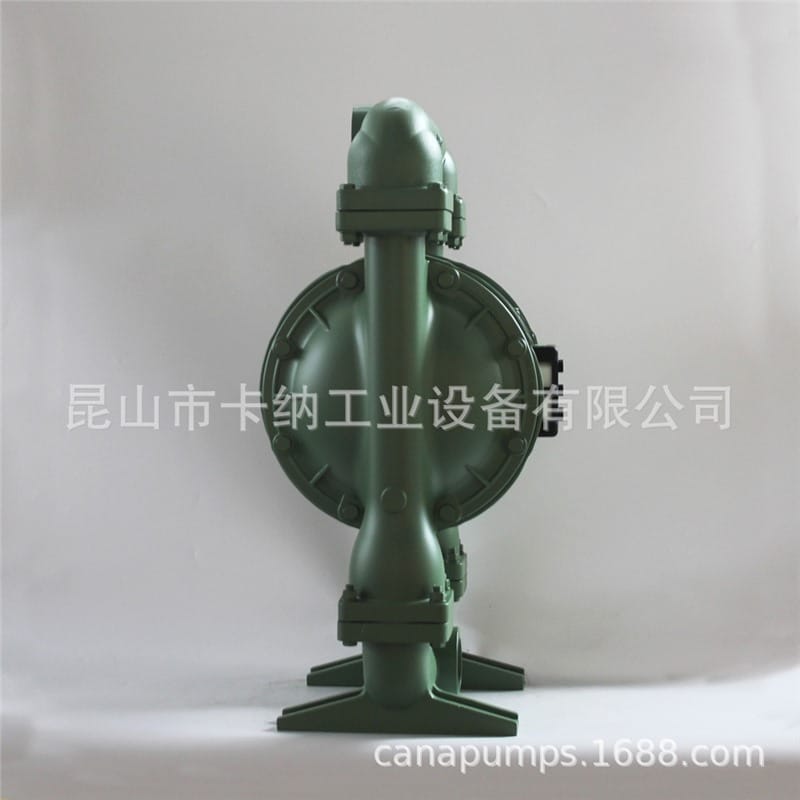

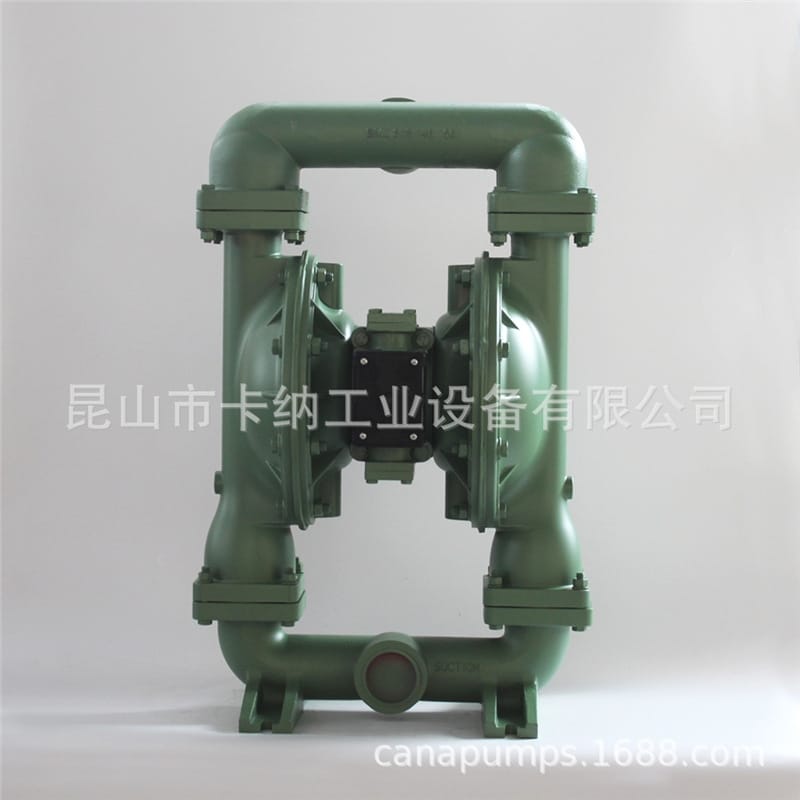

類型：2 寸鋁合金氣動隔膜泵
本產品是 MARATHON 旗下高性能工業泵，專為處理含固體顆粒、腐蝕性或磨蝕性流體設計。采用獨特的氣閥設計和在線檢修系統，確保運行平穩、維護便捷，廣泛應用于各類工業流體輸送場景。
1. 核心特點
- 獨家在線檢修系統 (ESADS+PLUS)：采用獨特的在線檢修氣體分配系統，只需一把扳手、拆卸四顆螺栓，即可在 5 分鐘內對導向閥和主氣閥進行在線檢修和維護。無需拆卸管路或泵體，極大減少維修時間，顯著降低運營成本。
- 無死點連續運行：獨特的氣閥設計保證泵運行時無關死點，實現連續平穩送液。
- 自適應調節能力：流量和揚程可根據背壓自我調節，無需復雜的電控裝置；氣動驅動無需電源，安全可靠。
- 廣泛的介質適應性：可輸送含固體顆粒（最大粒徑 6mm）、剪切敏感介質、腐蝕性或磨蝕性流體。
- 高可靠性設計：無機械或填料密封，無油潤滑；全螺栓結構配合加粗隔膜連桿，確保泵體堅固耐用。
- 靈活安裝與運行：自吸能力強，可干運行；支持液下或浸沒式安裝；無懼管路堵塞，不需管路保護裝置。
- 性能升級：升級后的新版 M20 標準型金屬球閥泵流量增加 32%，運營成本降低最高達 67%。

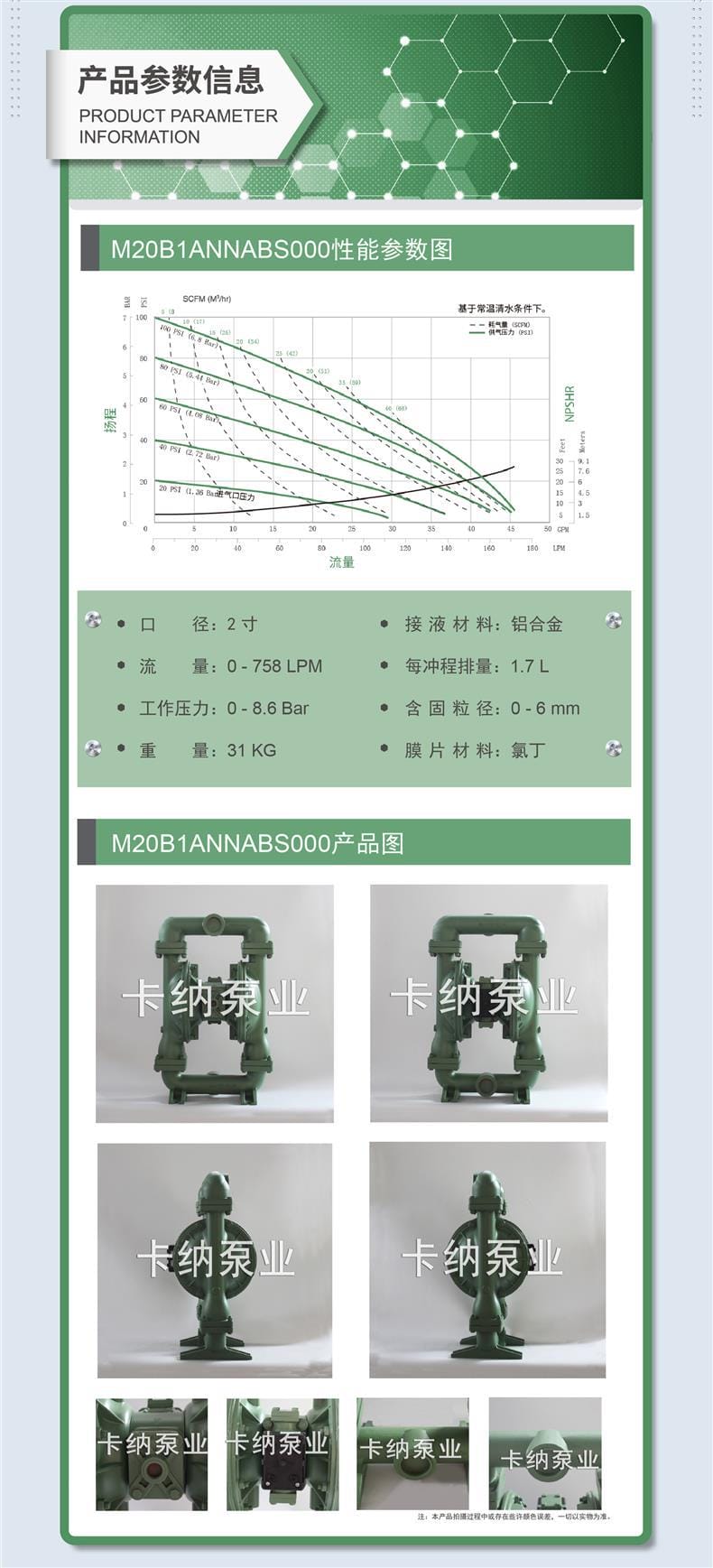

2. 技術參數
| 參數項目 |
規格指標 |
| 產品型號 |
M20B1ANNABS000 |
| 進出口口徑 |
2 寸 (2 Inch) |
| 接液材料 |
鋁合金 (Aluminum Alloy) |
| 膜片材料 |
氯丁橡膠 (Neoprene) |
| 最大流量 |
0 - 758 LPM (約 0 - 180 GPM) |
| 每沖程排量 |
1.7 L |
| 工作壓力范圍 |
0 - 8.6 Bar (約 0 - 120 PSI) |
| 最大含固粒徑 |
0 - 6 mm |
| 設備重量 |
31 KG |
| 驅動方式 |
氣動 (無需電源) |
3. 應用行業
基于其耐腐蝕、耐磨損及處理含固流體的能力，本產品適用于以下行業：
- 化工行業：輸送腐蝕性酸堿溶劑、油墨、涂料。
- 環保水處理：污水污泥輸送、絮凝劑添加。
- 礦業與陶瓷：礦漿輸送、陶瓷釉料傳輸。
- 食品加工：粘性流體、含顆粒醬料輸送（需確認材質符合食品級標準）。
- 通用工業：電鍍液、研磨液、廢水排放。
4. 安裝條件
- 氣源要求：需配備潔凈的壓縮空氣源，建議安裝空氣三聯件（過濾、減壓、油霧）以保護氣閥。
- 管路連接：進出口口徑為 2 寸，需匹配相應尺寸的管道及法蘭/接頭，確保密封良好以防泄漏。
- 安裝位置：支持水平安裝、垂直安裝或浸沒式安裝。若用于浸沒環境，需確認電氣部件（如有）的防護等級及氣排氣管路延伸至液面以上。
- 固定要求：鑒于設備重量為 31KG 及運行時的振動，建議使用螺栓將泵體固定在穩固的基礎上。
- 排氣處理：氣動泵 exhaust 口需接管引至安全區域，防止介質噴濺或噪音干擾。
5. 注意事項
- 實物色差：產品拍攝過程中可能存在些許顏色誤差，一切以實物為準。
- 維護保養：雖然支持在線檢修，仍建議定期檢查膜片及球閥狀態，以防磨損影響性能。
| 氣源質量：壓縮空氣中若含有過多水分或雜質，會加速氣閥磨損，請務必保證氣源潔凈干燥。
- 防凍措施：在低溫環境下使用時，需注意氣動元件的防凍，防止冷凝水結冰導致氣閥卡死。
- 安全操作：在進行任何維護操作前，務必切斷氣源并釋放泵內壓力。
- 介質兼容性：雖然接液部分為鋁合金和氯丁橡膠，但在輸送特殊強腐蝕性介質前，請再次確認材料兼容性。
