MARATHON M15B1I1WABS000 氣動隔膜泵產品詳解
1. 產品概述

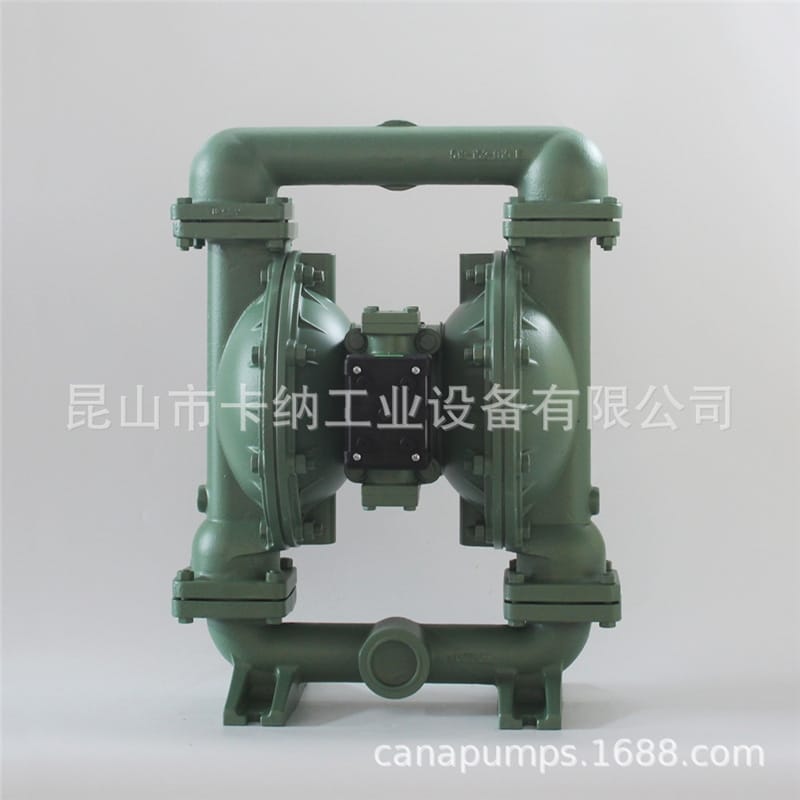

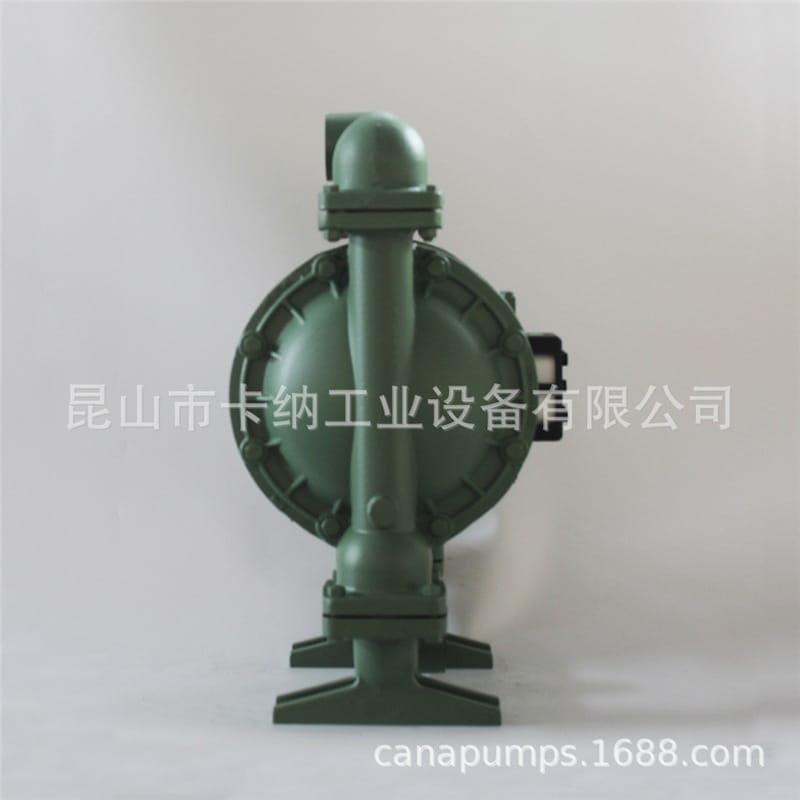

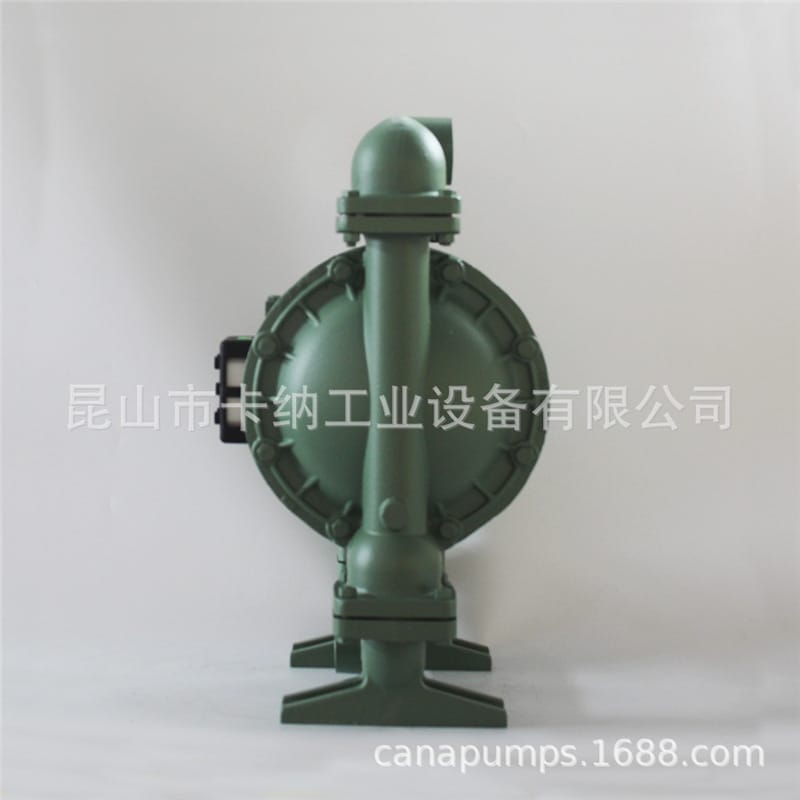

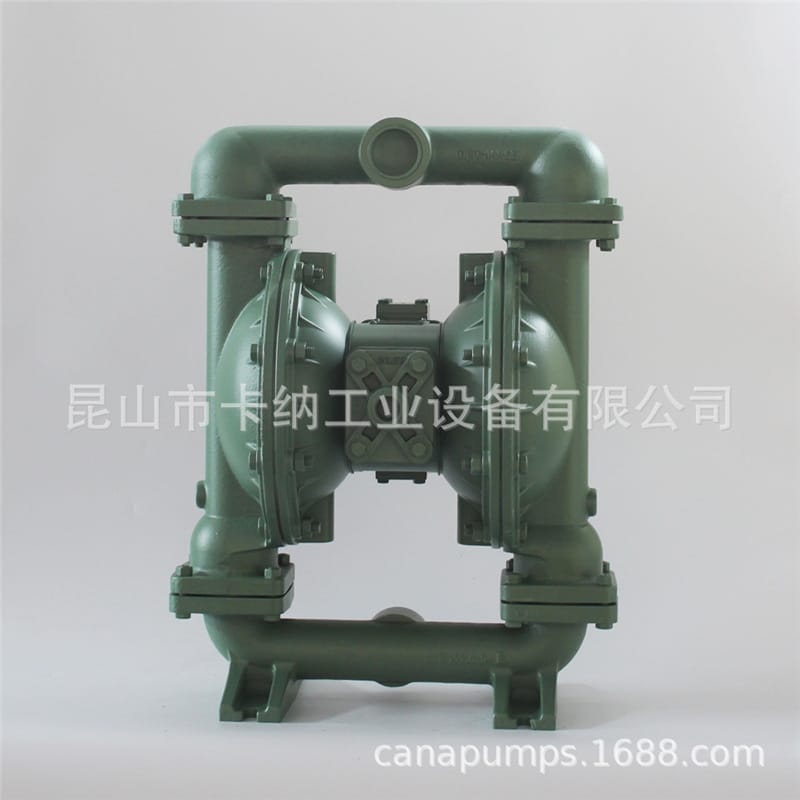

MARATHON 作為 WARREN RUPP.INC 旗下知名品牌,推出的 M15B1I1WABS000 型號 1 寸半(DN40)鑄鐵耐腐氣動隔膜泵,專為高效、安全及低維護成本的流體輸送設計。該泵采用獨特的氣閥設計與堅固結構,適用于多種復雜工況,是工業流體處理的可靠選擇。
2. 核心特點
- 在線檢修系統 (ESADS+PLUS):獨具特色的氣體分配系統,僅需一把扳手、拆卸四顆螺栓,即可在 5 分鐘內完成導向閥和主氣閥的在線檢修與維護。無需拆卸管路或泵體,極大縮短維修時間,大幅度節約運營成本。
- 無死點連續運行:獨特的氣閥設計保證泵運行時無關死點,實現平穩連續送行,無油潤滑。
- 安全可靠:無需電源,純氣動驅動;無機械或填料密封,杜絕泄漏風險;具備多種安全認證。
- 強適應性與自吸能力:可輸送含固體顆粒(最大 6mm)、剪切敏感介質及腐蝕性、磨蝕性流體;自吸能力強,支持干運行;可液下或浸沒式安裝。
- 智能調節:流量和揚程可自我調節,無需復雜的電控裝置;無懼管路堵塞,不需額外管路保護裝置。
- 堅固耐用:全螺栓結構,加粗隔膜連桿設計,確保泵體堅固耐用,性能穩定。

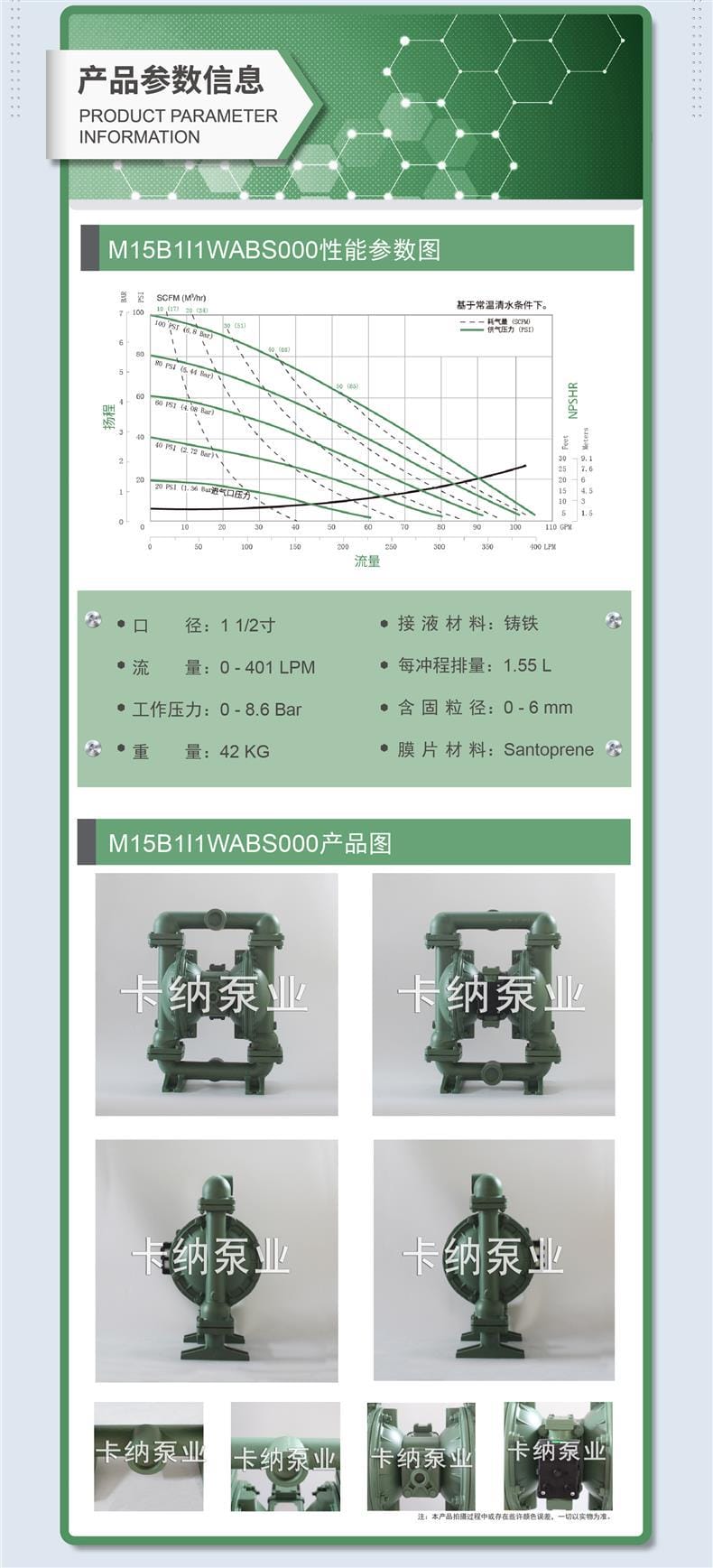

3. 技術參數
| 參數項 |
規格指標 |
| 產品型號 |
M15B1I1WABS000 |
| 口徑尺寸 |
1 1/2 寸 (DN40) |
| 接液材料 |
鑄鐵 |
| 膜片材料 |
Santoprene |
| 最大流量 |
0 - 401 LPM |
| 工作壓力 |
0 - 8.6 Bar |
| 每沖程排量 |
1.55 L |
| 含固粒徑 |
0 - 6 mm |
| 設備重量 |
42 KG |
| 供氣壓力范圍 |
20 - 80 PSI (1.36 - 5.44 Bar) |
4. 應用行業
基于其耐腐、耐磨及輸送含固顆粒流體的特性,本泵廣泛應用于以下行業:
- 化工行業:輸送腐蝕性、磨蝕性化學介質。
- 礦業與冶金:處理礦漿、含固體顆粒的磨損性流體。
- 水處理與環保:污水輸送、污泥處理及浸沒式安裝場景。
- 陶瓷與涂料:輸送剪切敏感介質及高粘度流體。
- 一般工業:無需電源的安全防爆區域流體轉移。
5. 安裝條件
- 氣源要求:需提供潔凈的壓縮空氣源,壓力范圍建議在 20-80 PSI 之間,以確保最佳性能。
- 管路連接:進出口口徑為 1 1/2 寸,需匹配相應的 DN40 法蘭或接頭,確保密封良好。
- 安裝位置:支持地面安裝、液下安裝或浸沒式安裝;由于可干運行,對安裝高度限制較小,但需確保進氣口通暢。
- 固定要求:設備重量為 42KG,運行時需確保底座穩固,以減少振動噪音。
6. 注意事項
- 維護提示:利用 ESADS+PLUS 系統進行在線維護時,請確保氣源已切斷,雖無需拆泵但仍需遵循安全操作規程。
- 介質兼容性:雖然接液材料為鑄鐵且膜片為 Santoprene,但在輸送強腐蝕性介質前,請務必確認材料兼容性。
- 實物差異:產品拍攝過程中可能存在些許顏色誤差,一切以實物為準。
- 性能基準:流量參數基于常溫清水條件下測試,實際流量會隨介質粘度、密度及供氣壓力變化而波動。
- 升級優勢:新版金屬球閥泵設計進一步優化了流量與運營成本,選購時可關注具體配置版本。
