MARATHON 氣動隔膜泵產品詳解 (型號：M1FB1ANWANS000)
1. 產品概述
品牌：MARATHON (美國 WARREN RUPP INC. 旗下品牌)
名稱：MARATHON 馬拉松氣動隔膜泵 金屬 1 寸 DN25 鋁合金
型號：M1FB1ANWANS000
本產品是一款高性能金屬氣動隔膜泵，采用鋁合金接液材料，專為需要可靠、免維護且能處理復雜介質的工業應用設計。無需電源，氣動驅動，安全可靠。
2. 核心特點
- 在線檢修系統 (ESADS+PLUS)：獨具特色的氣體分配系統，僅需一把扳手、拆卸四顆螺栓，五分鐘即可完成導向閥和主氣閥的在線檢修和維護。無需拆除管路或泵體，極大減少維修時間，降低運營成本。
- 無死點連續運行：獨特的氣閥設計保證泵運行時無關死點，流量和揚程可自我調節，無需復雜的電控裝置。
- 介質適應性強：可輸送含固體顆粒（最大 6mm）、剪切敏感介質、腐蝕性或磨蝕性流體。無機械或填料密封，無油潤滑。
- 運行安全可靠：自吸能力強，可干運行，可液下或浸沒式安裝。無懼管路堵塞，不需管路保護裝置。具備各種安全認證，無需電源，適用于危險環境。
- 堅固耐用結構：全螺栓結構，加粗隔膜連桿設計，確保泵體堅固耐用。

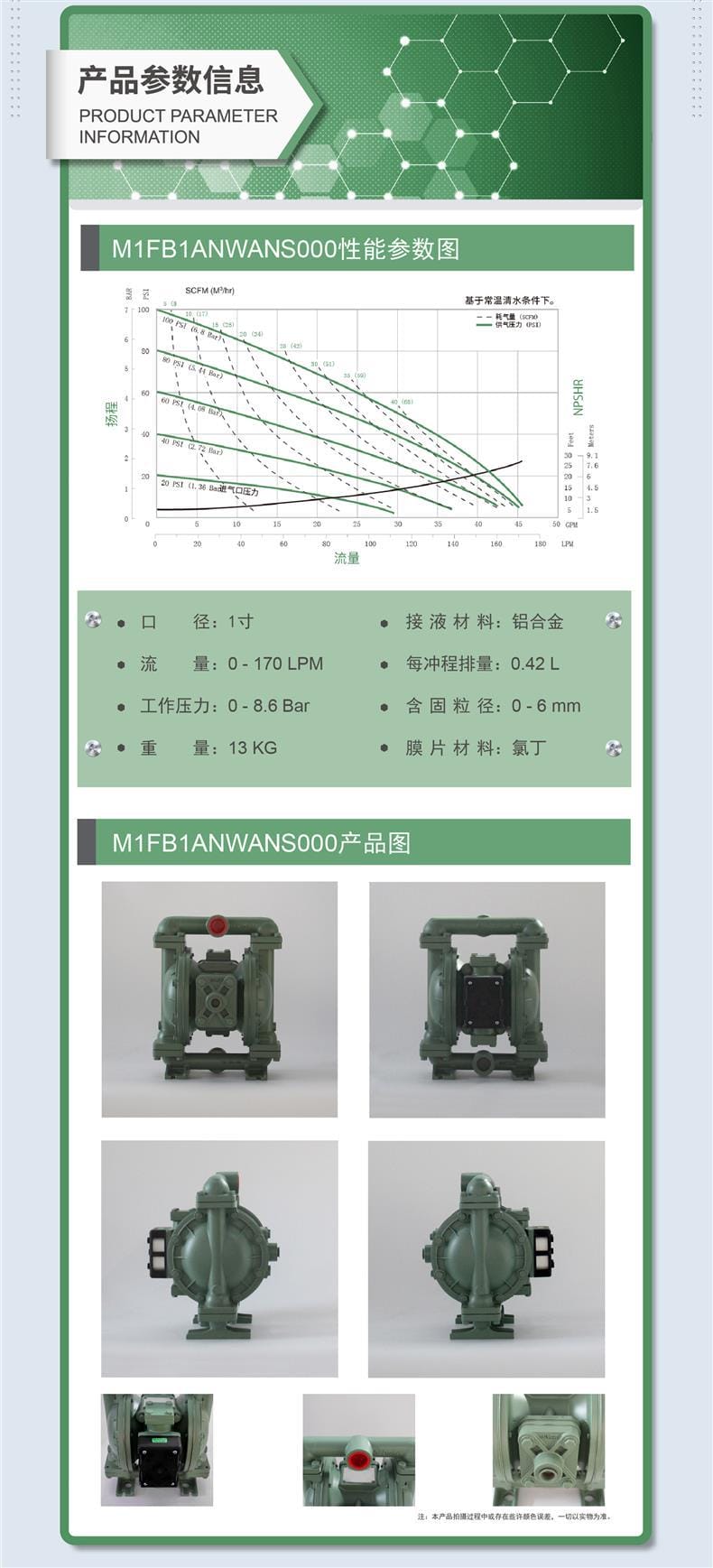

3. 技術參數
| 參數項目 |
規格指標 |
備注 |
| 口徑 |
1 寸 (DN25) |
進出口尺寸 |
| 接液材料 |
鋁合金 |
泵體材質 |
| 最大流量 |
0-170 LPM |
基于常溫清水條件 |
| 每沖程排量 |
0.42 L |
- |
| 工作壓力 |
0-8.6 Bar |
最大操作壓力 |
| 含固粒徑 |
0-6 mm |
最大通過顆粒直徑 |
| 膜片材料 |
氯丁橡膠 (Neoprene) |
標準配置 |
| 設備重量 |
13 KG |
凈重 |
| 驅動方式 |
氣動 |
無需電源 |
4. 應用行業
基于產品特性，該泵廣泛應用于以下領域：
- 化工行業：輸送各類腐蝕性、磨蝕性化學流體。
- 環保水處理：輸送含固體顆粒的污水、污泥及廢水。
- 采礦與冶金：輸送礦漿、高磨蝕性介質。
- 涂料與油墨：輸送剪切敏感介質，保證介質特性不被破壞。
- 一般工業流體轉移：適用于需要自吸、干運行或無電源環境的場合。
5. 安裝條件
- 氣源要求：需提供清潔、干燥的壓縮空氣，供氣壓力需匹配泵的工作壓力范圍（建議根據流量需求調節，最高不超過 8.6 Bar）。
- 安裝位置：支持地面固定安裝、液下安裝或浸沒式安裝。若浸沒安裝，需確認氣源管路及消聲器符合水下作業要求。
- 管路連接：進出口管路需匹配 1 寸 (DN25) 口徑。由于泵本身無死點且自吸能力強，通常無需額外的管路保護裝置。
- 環境要求：適用于常規工業環境及防爆區域（因無需電源，氣動驅動本質安全）。
6. 注意事項
- 介質兼容性確認：雖然泵體為鋁合金，膜片為氯丁橡膠，但在使用前務必確認輸送介質與接液材料及膜片材料的化學兼容性，以防腐蝕或溶脹。
- 顆粒大小限制：輸送含固體顆粒流體時，粒徑嚴格控制在 6mm 以內，以免堵塞泵腔或損壞球閥。
- 維護保養：利用在線檢修系統定期維護氣閥。雖維護簡便，仍建議根據使用頻率制定保養計劃，以保障泵的使用壽命。
- 運行監控：盡管泵可干運行，但長期干運行可能會加速膜片磨損，建議在可能的情況下監控運行狀態。
- 實物為準：產品拍攝過程中可能存在些許顏色誤差，具體規格及外觀請以實物為準。
注：以上參數基于常溫清水條件測試，實際性能可能因介質粘度、密度及工況不同而有所變化。
