MARATHON M30B1AGTABS000 氣動隔膜泵產品說明書
1. 品牌概況
MARATHON 是美國 WARREN RUPP.INC 旗下知名品牌，專注于高品質氣動隔膜泵的研發與制造，以其卓越的性能和可靠性在工業流體處理領域享有盛譽。
2. 核心特點
- 在線檢修系統 (ESADS+PLUS)：獨具特色的氣體分配系統，僅需一把扳手、拆卸四顆螺栓，即可在 5 分鐘內完成導向閥和主氣閥的在線檢修與維護，無需拆卸管路或泵體，大幅降低運營成本。
- 無死點連續運行：獨特的氣閥設計，確保泵運行時無關死點，實現連續穩定送行。
- 強適應性與自吸能力：可輸送含固體顆粒（最大 9.65mm）、剪切敏感介質、腐蝕性或磨蝕性流體；自吸能力強，支持干運行。
- 安全可靠：無機械或填料密封，無泄漏風險；無需電源，氣動驅動；流量和揚程自我調節，無需復雜電控；支持液下或浸沒式安裝。
- 堅固耐用：全螺栓結構，加粗隔膜連桿設計，確保泵體堅固耐用。
- 高效節能：升級后的 M30 標準型金屬球閥泵運營成本降低最高達 67%。

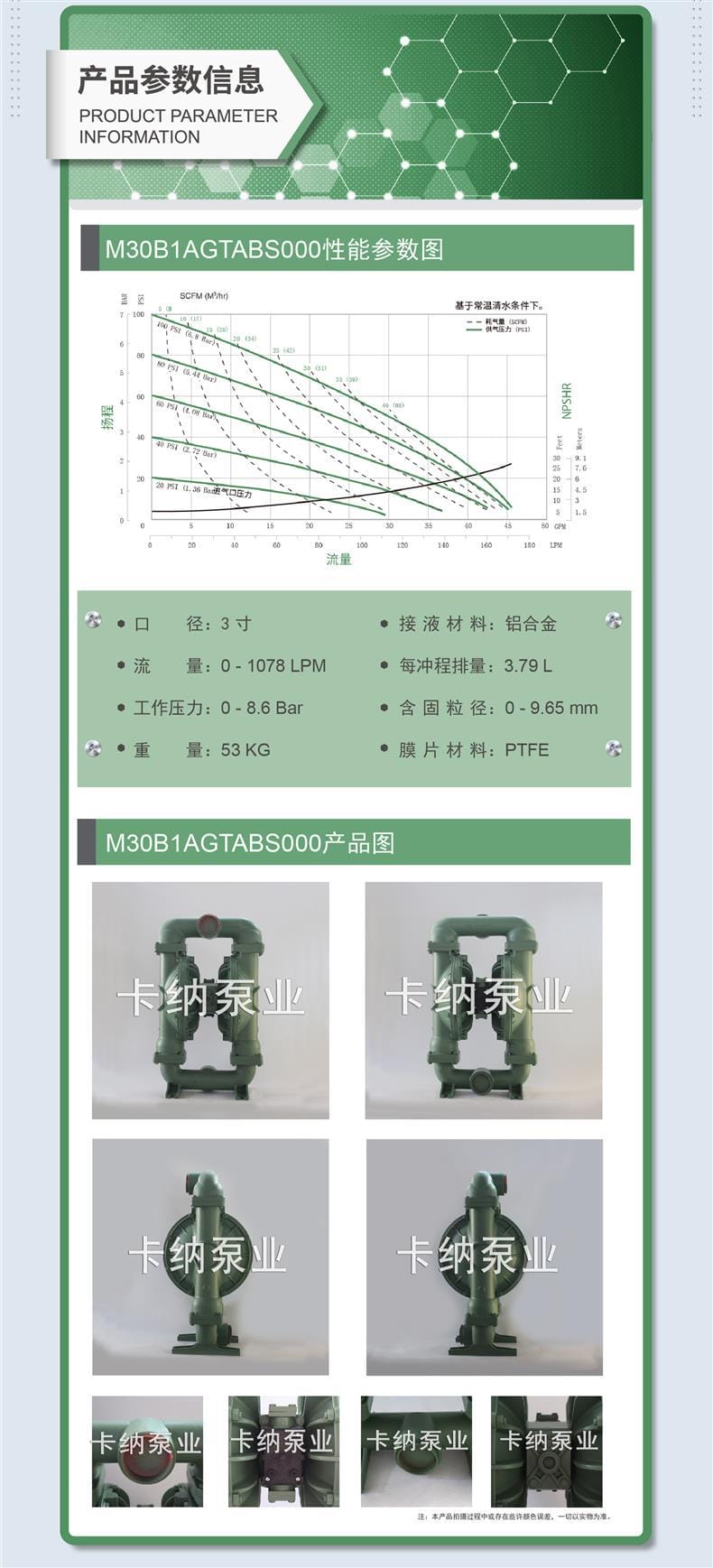

3. 技術參數
| 參數項目 |
規格指標 |
| 產品型號 |
M30B1AGTABS000 |
| 口徑尺寸 |
3 寸 |
| 接液材料 |
鋁合金 |
| 最大流量 |
0-1078 LPM |
| 每沖程排量 |
3.79 L |
| 工作壓力 |
0-8.6 Bar |
| 含固粒徑 |
0-9.65 mm |
| 膜片材料 |
PTFE |
| 設備重量 |
53 KG |
| 測試條件 |
基于常溫清水條件 |
4. 應用行業
憑借其耐腐蝕、耐磨損及處理含固體顆粒流體的能力，本產品廣泛應用于以下行業：
- 化學加工與制藥行業（腐蝕性流體輸送）
- 礦業與冶金行業（礦漿、磨蝕性介質）
- 水處理與環保行業（污水、污泥）
- 陶瓷與涂料行業（高粘度、剪切敏感介質）
- 一般工業流體傳輸
5. 安裝條件
- 氣源要求：需提供清潔、干燥的壓縮空氣，壓力范圍需匹配泵的工作壓力（0-8.6 Bar）。
- 管路連接：進出口管道應支撐牢固，避免管道重量直接作用于泵體，建議采用柔性接頭以減少振動傳遞。
- 接地保護：由于泵體為鋁合金材質且輸送流體可能產生靜電，安裝時必須確保泵體可靠接地，防止靜電積聚。
- 安裝位置：可水平安裝，支持液下或浸沒式安裝（需確認密封件兼容性）；確保周圍空間便于進行在線檢修操作。
- 固定方式：建議使用減震墊或螺栓固定底座，確保運行平穩。
6. 注意事項
- 參數基準：所有性能參數均基于常溫清水條件下測試，實際輸送不同介質時流量和壓力可能會有所變化。

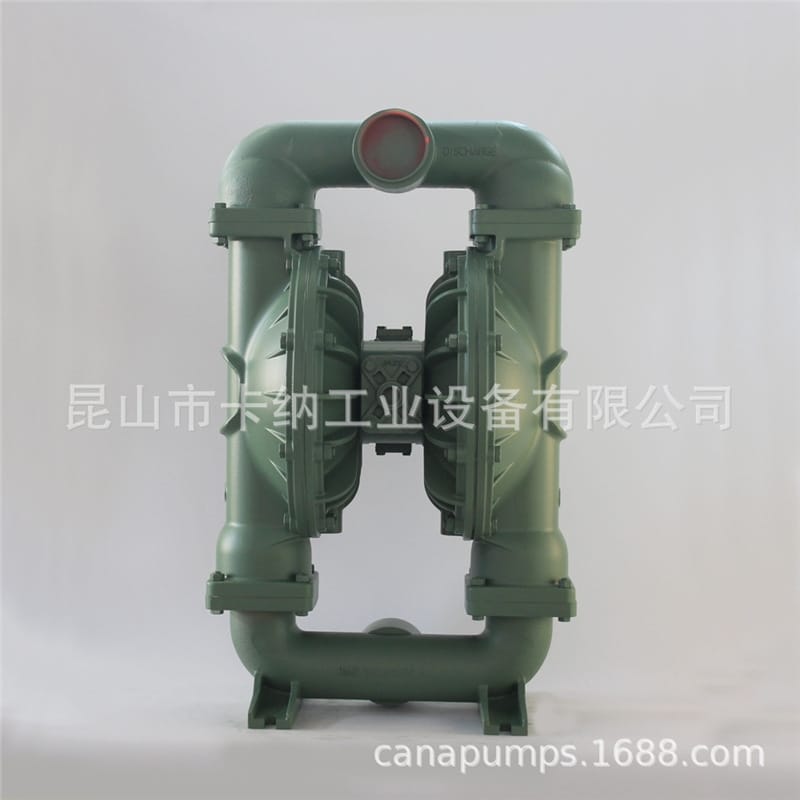

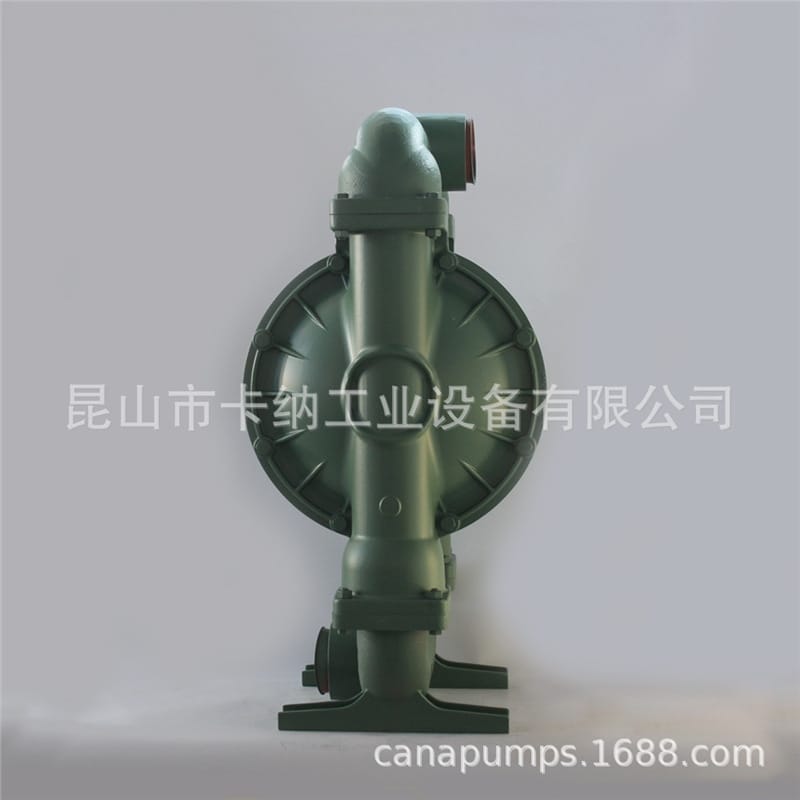

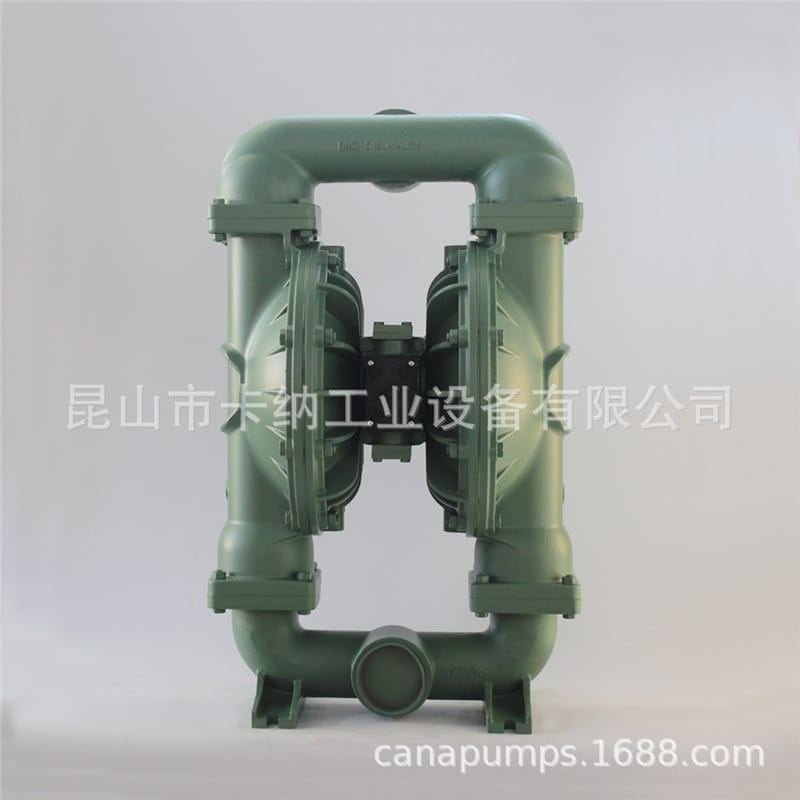

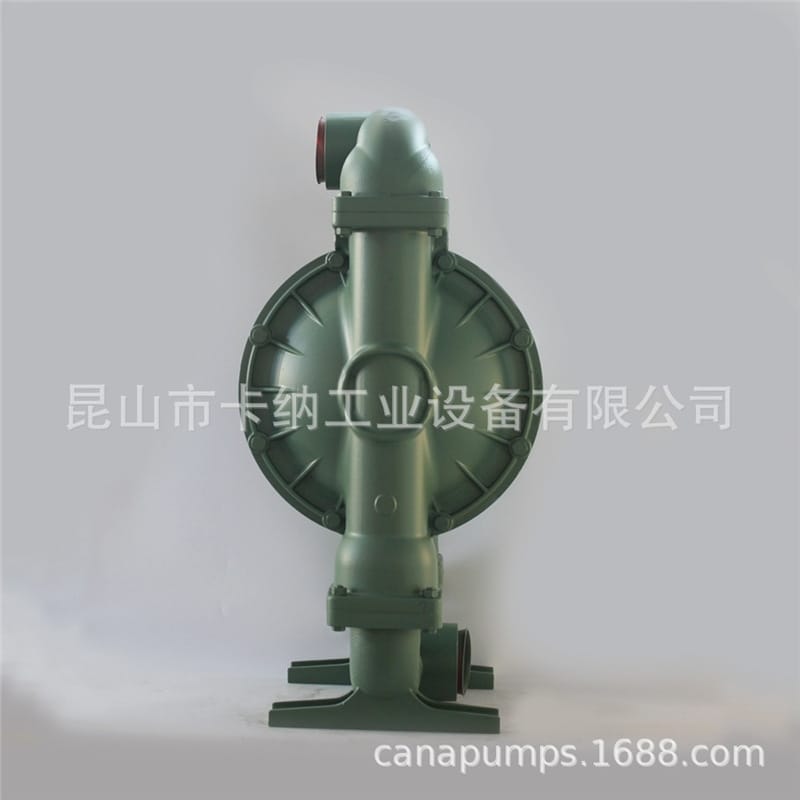

- 實物差異：產品圖片僅供參考，拍攝過程中可能存在些許顏色誤差，一切以實物為準。
- 維護安全：在進行任何檢修維護前，務必切斷氣源并釋放泵內壓力。
- 防凍措施：在寒冷環境下使用時，需注意氣路防凍及泵體保護。
- 配件匹配：建議使用原廠配件進行維護，以確保泵的性能和使用壽命。
