MARATHON M05B1A2TANS000 氣動隔膜泵產品詳解
產品概述

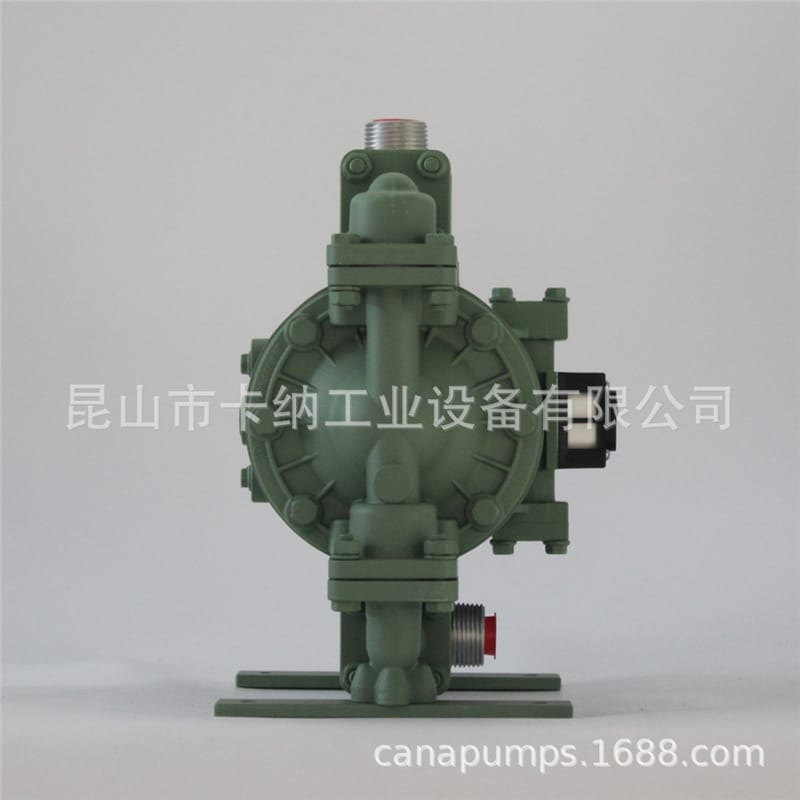

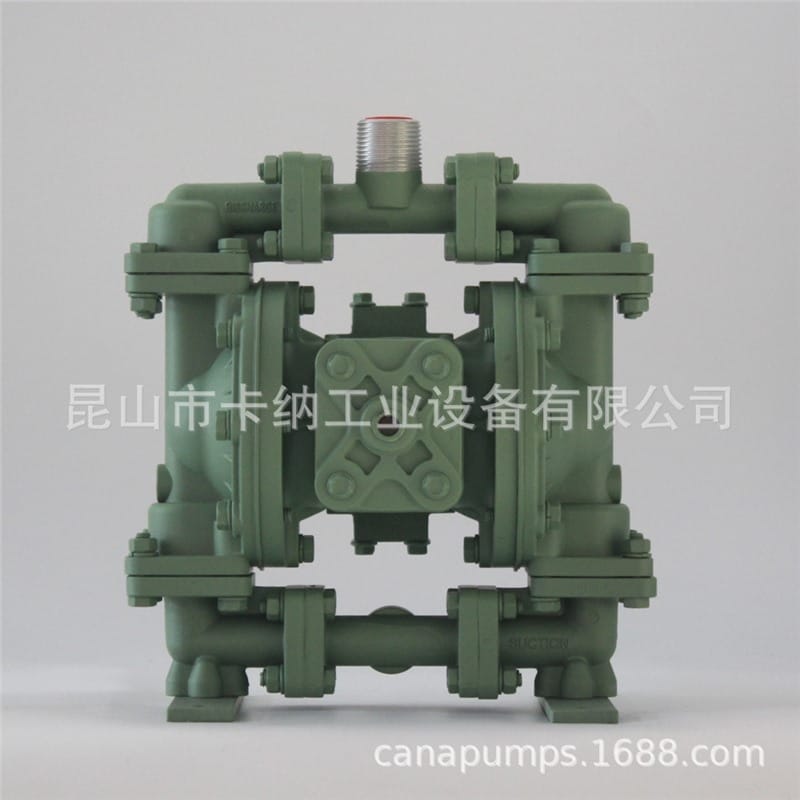

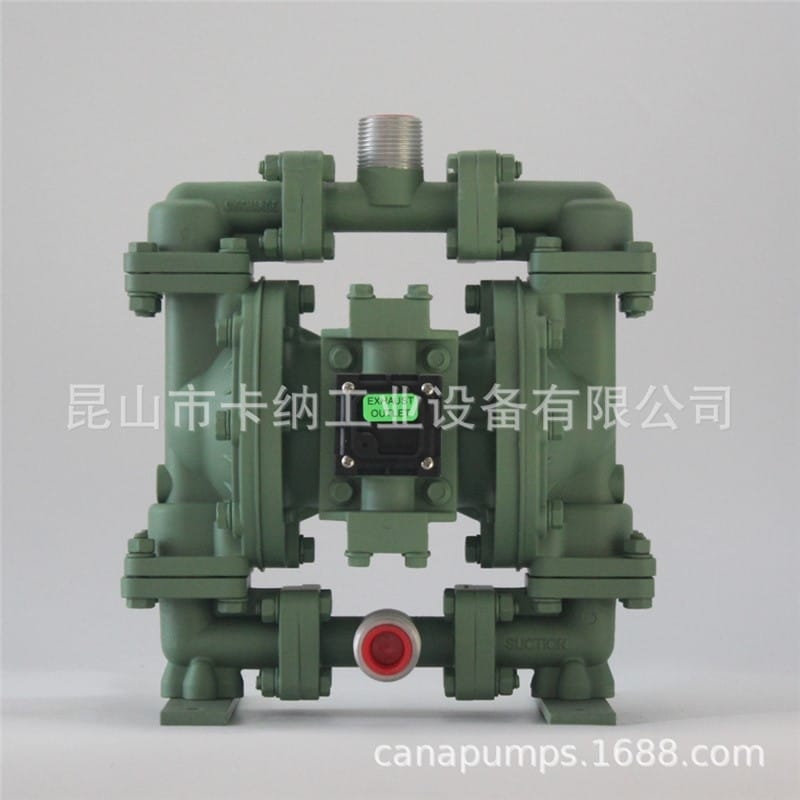

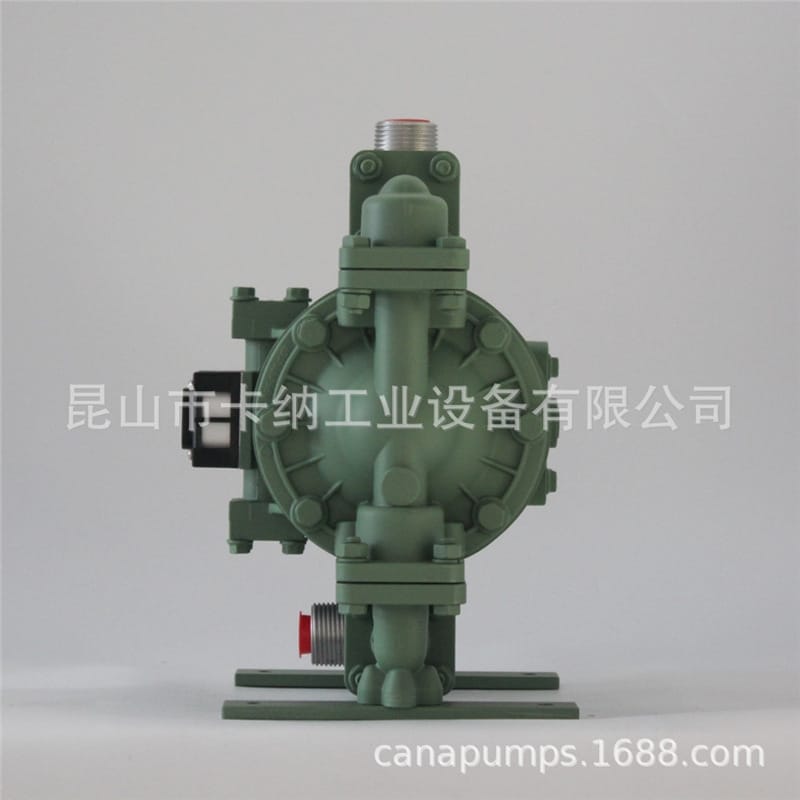

MARATHON 隸屬于 WARREN RUPP.INC 旗下品牌，本款型號為 M05B1A2TANS000 的鋁合金氣動隔膜泵，專為高效、可靠的流體輸送設計，兼具耐用性與維護便捷性。
核心特點
- 獨家在線檢修系統 (ESADS+PLUS)：獨具特色的交叉孔式氣體分配系統，支持在線檢修。僅需一把扳手、拆卸四顆螺栓，五分鐘內即可完成導向閥和主氣閥的維護，無需拆卸管路或泵體，大幅降低運營成本。
- 無死點連續運行：獨特的氣閥設計確保泵運行時無關死點，實現無死點連續運行，運行平穩。
- 高效維護與耐用性：無機械或填料密封，維護成本極低；全螺栓結構加加粗隔膜連桿設計，確保堅固耐用，安全可靠。
- 廣泛介質適應性：可輸送含固體顆粒（最大粒徑 3mm）、剪切敏感介質、有腐蝕性或磨蝕性的流體。
- 安全便捷驅動：無需電源，氣動驅動，安全可靠；流量和揚程自我調節，不需復雜電控裝置。
- 卓越運行性能：自吸能力強，可干運行；支持液下或浸沒式安裝；無懼管路堵塞，不需管路保護裝置。
- 無油潤滑：采用無油潤滑設計，避免介質污染。

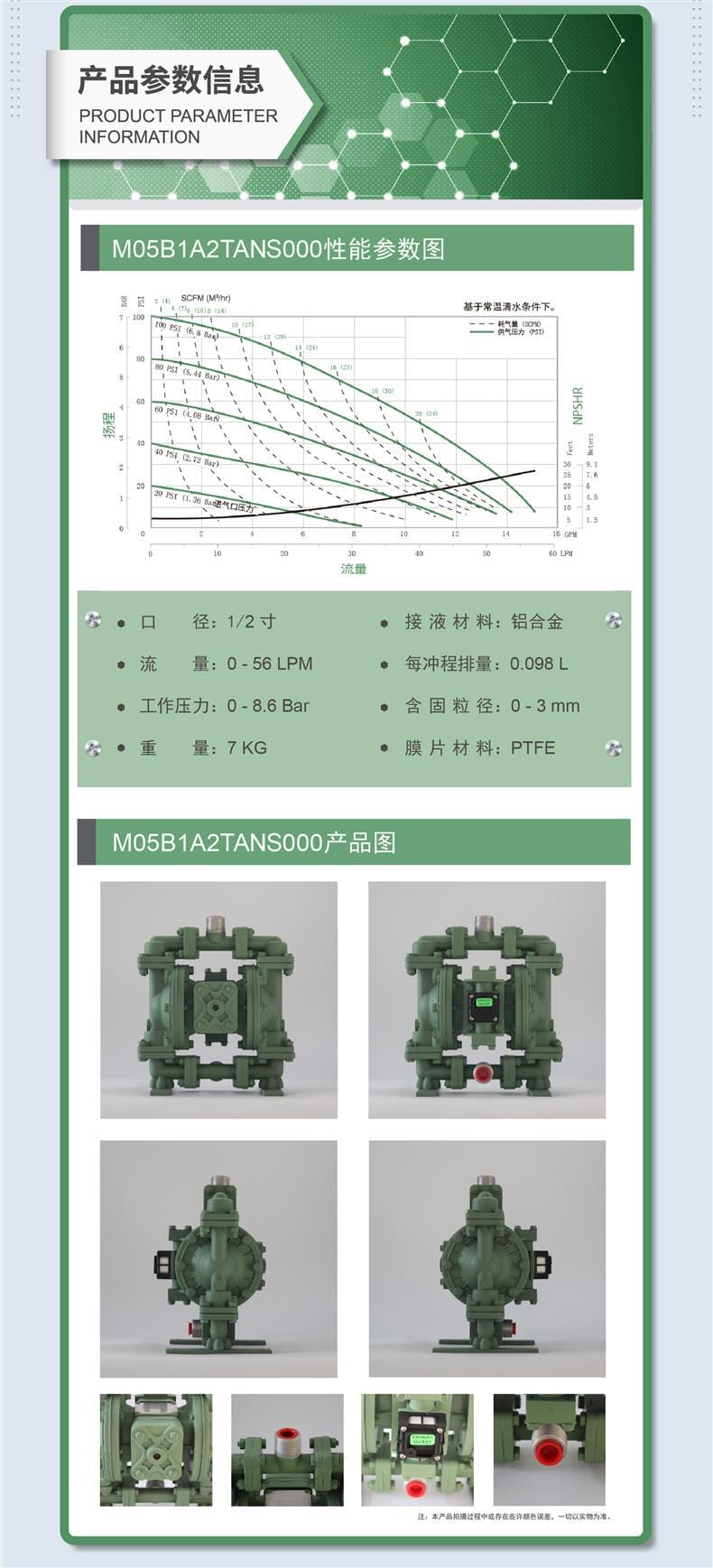

技術參數
| 參數項目 |
規格指標 |
| 品牌 |
MARATHON (Warren Rupp) |
| 型號 |
M05B1A2TANS000 |
| 口徑 |
1/2 寸 |
| 接液材料 |
鋁合金 |
| 膜片材料 |
PTFE |
| 最大流量 |
0-56 LPM |
| 每沖程排量 |
0.098 L |
| 工作壓力 |
0-8.6 Bar |
| 最大進氣壓力 |
100 PSI (6.8 Bar) |
| 含固粒徑 |
0-3 mm |
| 設備重量 |
7 KG |
| 潤滑方式 |
無油潤滑 |
應用行業
基于其耐腐蝕、可輸送含固顆粒及剪切敏感介質的特性，本產品廣泛應用于以下行業：
- 化工行業：輸送腐蝕性化學品、溶劑。
- 水處理與環保：輸送污水、含雜質流體。
- 涂裝行業：輸送油漆、涂料等剪切敏感介質。
- 陶瓷與礦業：輸送含固體顆粒的漿料。
- 一般工業：需要自吸、干運行或無電源環境的流體轉移。
安裝條件
- 氣源要求：需配備潔凈的壓縮空氣源，進氣壓力不得超過 100 PSI (6.8 Bar)，建議安裝空氣三聯件以調節壓力和過濾水分。
- 管路連接：進出口口徑為 1/2 寸，管路支撐應獨立，避免管路重量直接作用于泵體。
- 接地保護：由于輸送可能產生靜電的流體，泵體及管路系統需可靠接地。
- 安裝位置：支持水平安裝或液下浸沒式安裝，若用于浸沒式，需確認材料兼容性及排氣通暢。
- 空間預留：考慮到在線檢修需求，泵體周圍需預留足夠空間以便使用扳手操作四顆螺栓。
注意事項
- 壓力限制：嚴禁超過最大進氣壓力（100 PSI）運行，以免損壞泵體或膜片。
- 材料兼容性：雖然接液部分為鋁合金和 PTFE，但在輸送強腐蝕性介質前，務必確認介質與材料的兼容性。
- 防凍措施：在低溫環境下使用時，需注意壓縮空氣中的水分可能結冰導致氣閥故障，建議使用干燥空氣或防凍裝置。
- 定期維護：盡管支持在線檢修，仍建議定期檢查膜片磨損情況，利用 ESADS 系統及時更換氣閥組件。
- 實物確認：產品拍攝可能存在顏色誤差，具體外觀及細節請以實物為準。
