馬拉松 MARATHON 氣動隔膜泵 M1FB1ABWABS000 產品規格書
1. 品牌背景
MARATHON 是美國 WARREN RUPP INC. 旗下知名品牌之一，專注于提供高性能氣動隔膜泵解決方案。本產品由卡納泵業提供，實物為準，拍攝可能存在些許顏色誤差。
2. 核心特點
- 在線檢修技術 (ESADS+PLUS)：獨具特色的在線檢修氣體分配系統，僅需一把扳手、拆卸四顆螺栓，無需拆管路或泵體，即可在 5 分鐘內完成導向閥和主氣閥的維護，大幅節約運營成本。
- 無死點連續運行：獨特的氣閥設計保證泵運行時無關死點，運行平穩，支持自吸能力強及干運行。
- 安全可靠：無需電源，純氣動驅動，無機械或填料密封，無火花風險，具備各種安全認證，可液下或浸沒式安裝。
- 廣泛介質適應性：可輸送含固體顆粒流體、剪切敏感介質、腐蝕性或磨蝕性流體，無懼管路堵塞，不需管路保護裝置。
- 智能調節：流量和揚程可自我調節，不需復雜的電控裝置。
- 結構堅固：全螺栓結構，加粗隔膜連桿設計，確保泵體堅固耐用。

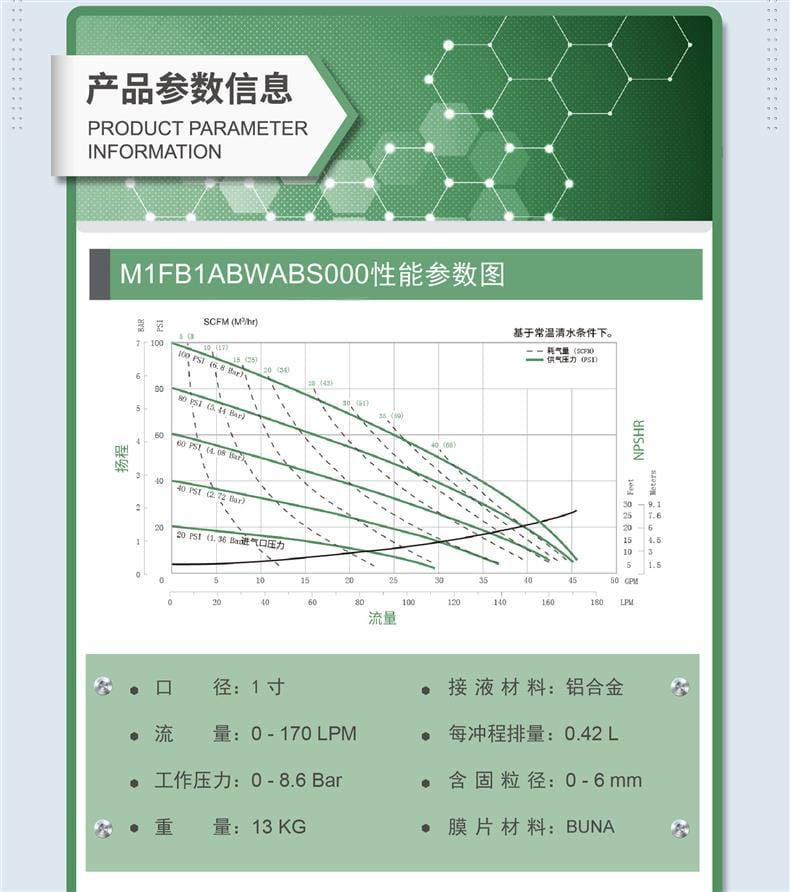

3. 技術參數
| 參數項目 |
規格指標 |
| 產品型號 |
M1FB1ABWABS000 |
| 泵送口徑 |
1 寸 |
| 接液材料 |
鋁合金 |
| 膜片材料 |
BUNA (丁腈橡膠) |
| 最大流量 |
0 - 170 LPM |
| 每沖程排量 |
0.42 L |
| 工作壓力范圍 |
0 - 8.6 Bar |
| 最大含固粒徑 |
0 - 6 mm |
| 產品重量 |
13 KG |
| 驅動方式 |
氣動 |
4. 應用行業
基于產品特性，本泵廣泛適用于以下行業：
- 化工行業：輸送腐蝕性、磨蝕性及剪切敏感化學介質。
- 環保水處理：處理含固體顆粒的污水、污泥及廢水。
- 涂裝與印刷：輸送油漆、油墨等粘稠介質。
- 礦業與陶瓷：輸送含顆粒礦漿、釉料等磨蝕性流體。
- 一般工業傳輸：各類液體的安全轉移及排空作業。
5. 安裝條件
- 氣源要求：需配備潔凈的壓縮空氣源，進氣壓力需控制在額定工作壓力范圍內（0-8.6 Bar），建議安裝空氣三聯件以調節壓力和過濾水分。
- 安裝位置：支持水平安裝、垂直安裝，亦支持液下或浸沒式安裝（需確保氣路排氣通暢）。
- 管路連接：進出口管路需牢固支撐，避免管路重量直接作用于泵體，建議安裝柔性接頭以減少振動傳遞。
- 排氣處理：氣動泵 exhaust 口建議安裝消聲器，以降低噪音污染。
- 基礎固定：盡管運行平穩，建議將泵固定在穩固的基礎上以防止位移。
6. 注意事項
- 介質兼容性：使用前請確認輸送介質與接液材料（鋁合金）及膜片材料（丁腈橡膠）的化學兼容性。
- 顆粒限制：輸送含固體顆粒流體時，顆粒直徑不得超過 6mm，以免堵塞泵腔。
| 氣源壓力：嚴禁超壓使用，供氣壓力過高可能導致泵體損壞或性能異常。
- 維護保養：利用在線檢修優勢，定期檢查氣閥狀態，建議每運行一定周期后進行預防性維護。

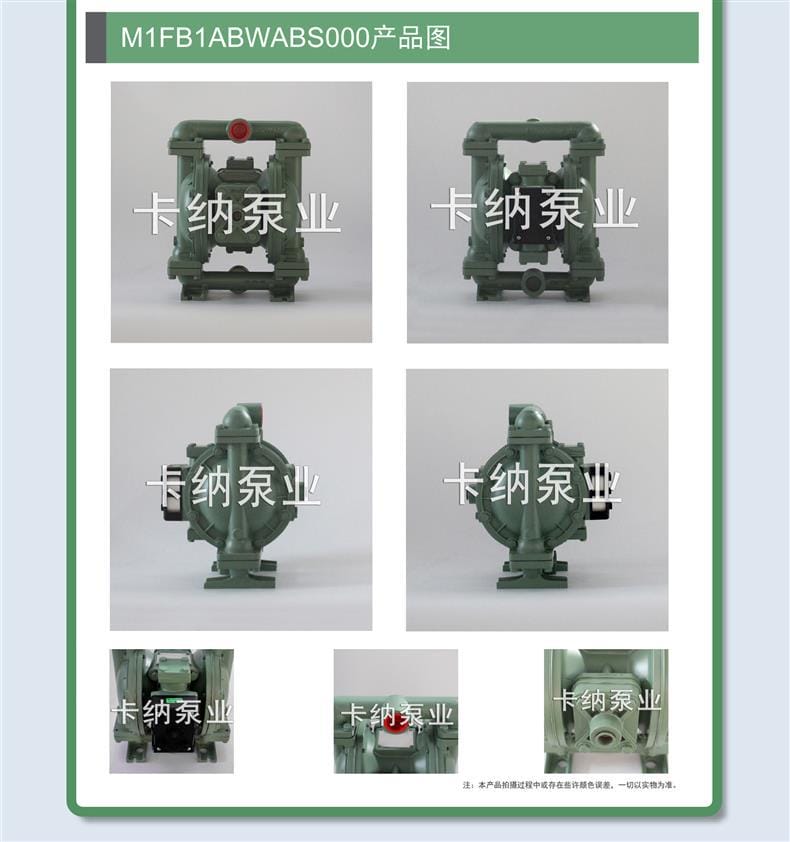

- 免責聲明：產品圖片僅供參考，顏色可能存在誤差，一切以實物為準。
- 性能基準：流量及耗氣量參數基于常溫清水條件下測試，實際性能可能因介質粘度、密度及工況不同而有所變化。
