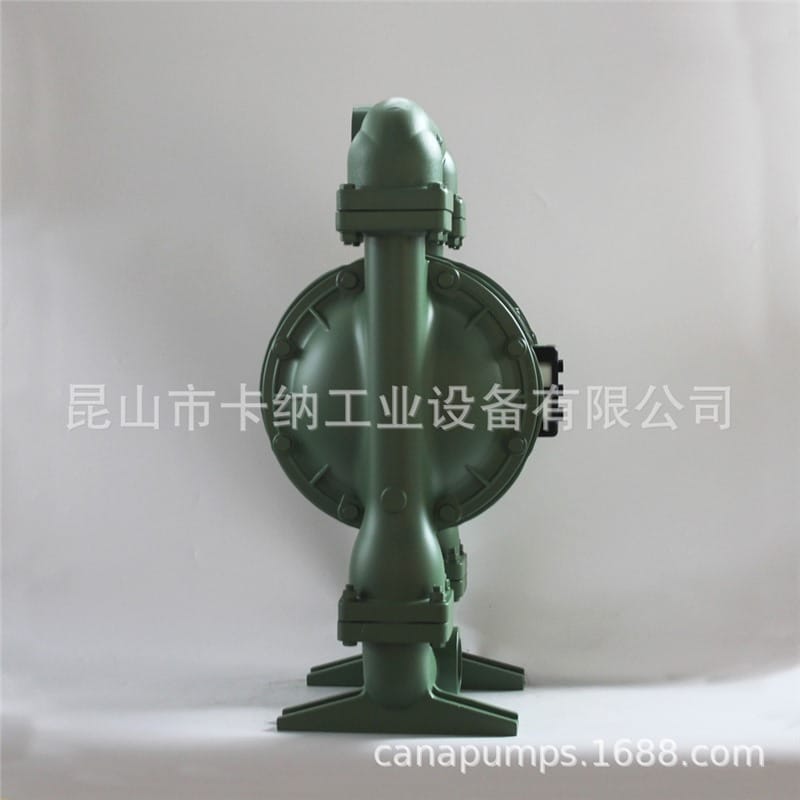

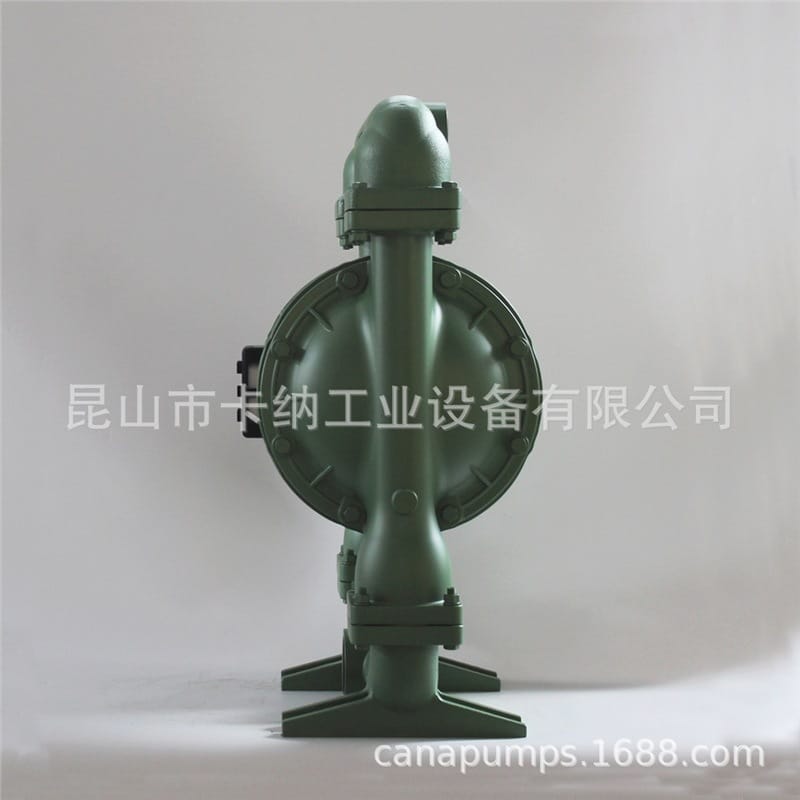

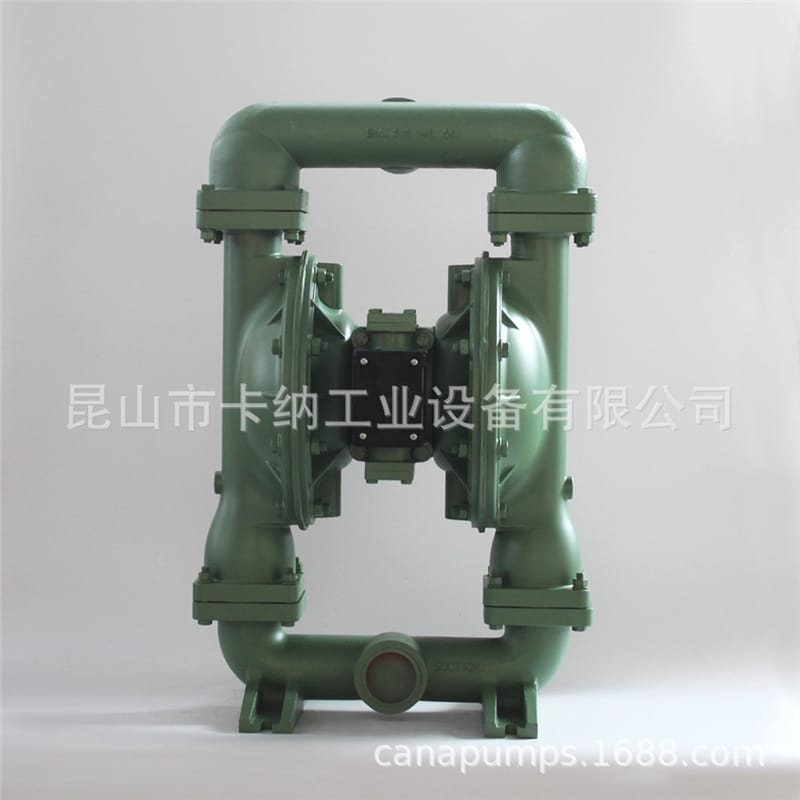

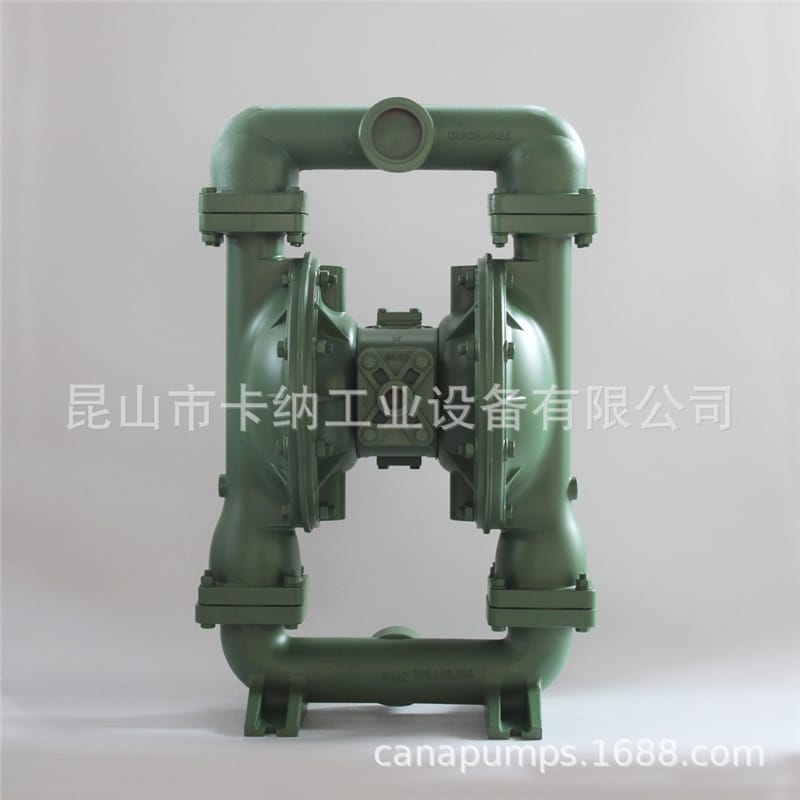

MARATHON 氣動隔膜泵 (M20 系列) 產品詳解
1. 核心特點
- 在線檢修系統 (ESADS+PLUS)：獨具特色的氣體分配系統，僅需一把扳手、拆卸四顆螺栓，即可在 5 分鐘內完成導向閥和主氣閥的在線檢修與維護。無需拆卸管路或泵體，極大減少維修時間，降低運營成本。
- 無死點連續運行：獨特的氣閥設計保證泵運行時無關死點，運行平穩，支持無油潤滑。
- 高耐用性與安全性：全螺栓結構配合加粗隔膜連桿，堅固耐用；無需電源，氣動驅動，安全可靠，具備各種安全認證。
- 介質適應性強：可輸送含固體顆粒（最大 6mm）、剪切敏感介質、腐蝕性或磨蝕性流體；無機械密封，自吸能力強，可干運行或液下浸沒安裝。
- 智能調節：流量和揚程自我調節，無需復雜電控裝置，無懼管路堵塞，不需管路保護裝置。
- 性能升級：新版 M20 標準型金屬球閥泵流量較舊款增加 32%，運營成本顯著降低。

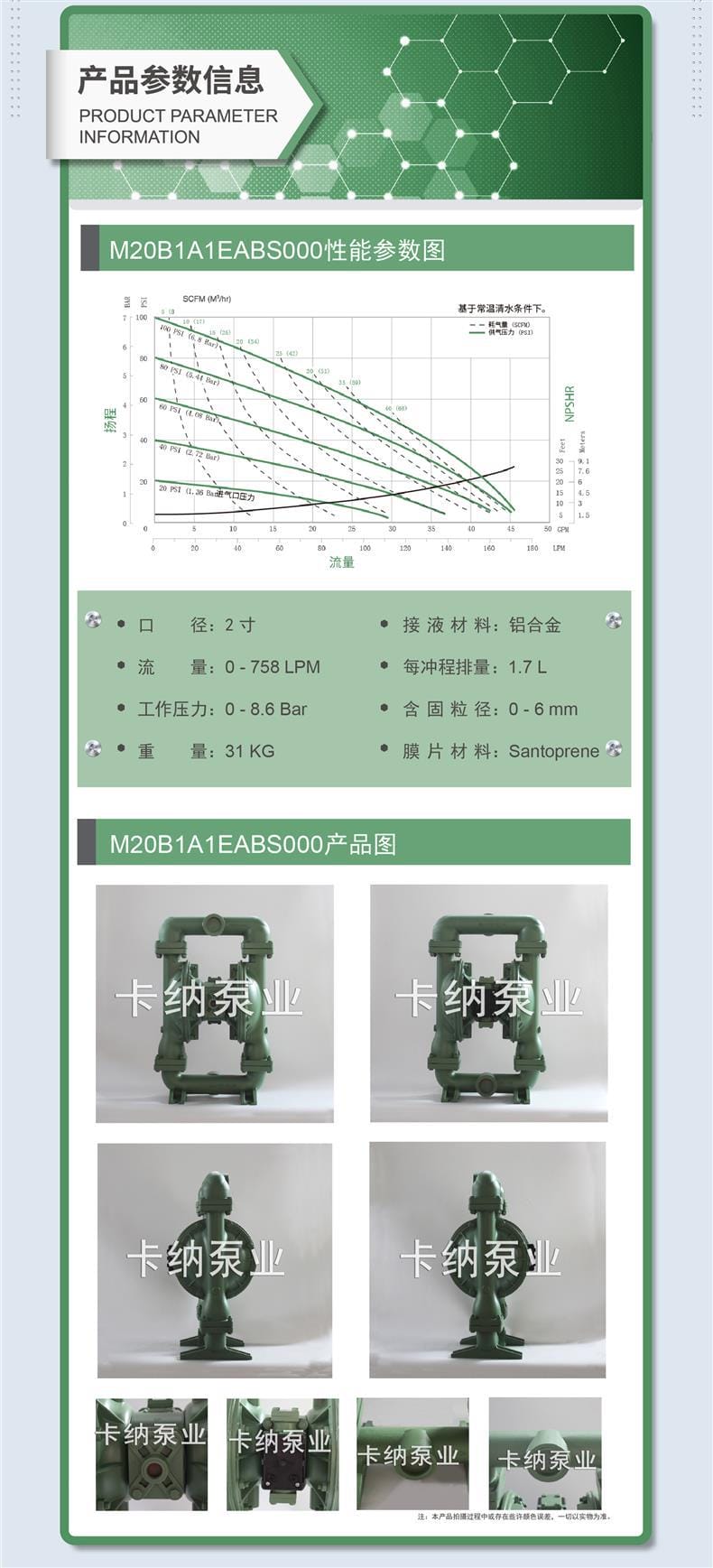

2. 技術參數
| 參數項目 |
規格指標 |
| 產品品牌 |
MARATHON (Warren Rupp Inc. 旗下) |
| 產品型號 |
M20B1ANEABS000 (M20 系列) |
| 泵送口徑 |
2 寸 |
| 接液材料 |
鋁合金 |
| 膜片材料 |
Santoprene |
| 最大流量 |
0-758 LPM |
| 每沖程排量 |
1.7 L |
| 工作壓力 |
0-8.6 Bar |
| 最大含固粒徑 |
0-6 mm |
| 設備重量 |
31 KG |
| 性能基準 |
基于常溫清水條件下測試 |
3. 應用行業
基于其耐腐蝕、耐磨損及處理含固流體的能力，本產品廣泛應用于以下行業：
- 化工行業：輸送腐蝕性化學藥劑、溶劑。
- 環保水處理：污泥輸送、污水處理、添加劑投加。
- 采礦與冶金：礦漿輸送、磨蝕性介質處理。
- 涂裝與陶瓷：油漆、釉料等剪切敏感介質輸送。
- 一般工業：需要防爆、無電源驅動的危險環境流體傳輸。
4. 安裝條件
- 氣源要求：需提供清潔、干燥的壓縮空氣源，壓力范圍需匹配泵的工作壓力（0-8.6 Bar），建議安裝空氣三聯件。
- 管路連接：進出口管路需支撐穩固，避免應力集中在泵體上；管路口徑應匹配泵的 2 寸接口。
- 安裝環境：可水平安裝，支持液下或浸沒式安裝（需確認密封件兼容性）；確保周圍空間便于在線檢修操作。
- 接地保護：輸送易燃流體時，泵體及管路必須可靠接地以防止靜電積聚。
5. 注意事項
- 實物差異：產品拍攝過程中可能存在些許顏色誤差，一切以實物為準。
- 介質兼容性：使用前請確認接液材料（鋁合金）及膜片材料（Santoprene）與輸送介質的化學兼容性。
- 維護保養：雖支持在線檢修，仍建議定期檢查膜片及球閥狀態，以防磨損影響性能。
- 性能說明：參數表中的流量與壓力數據基于常溫清水條件，輸送高粘度或高密度介質時性能會有所變化。
- 操作安全：在進行任何維護之前，請確保切斷氣源并釋放泵內壓力。
