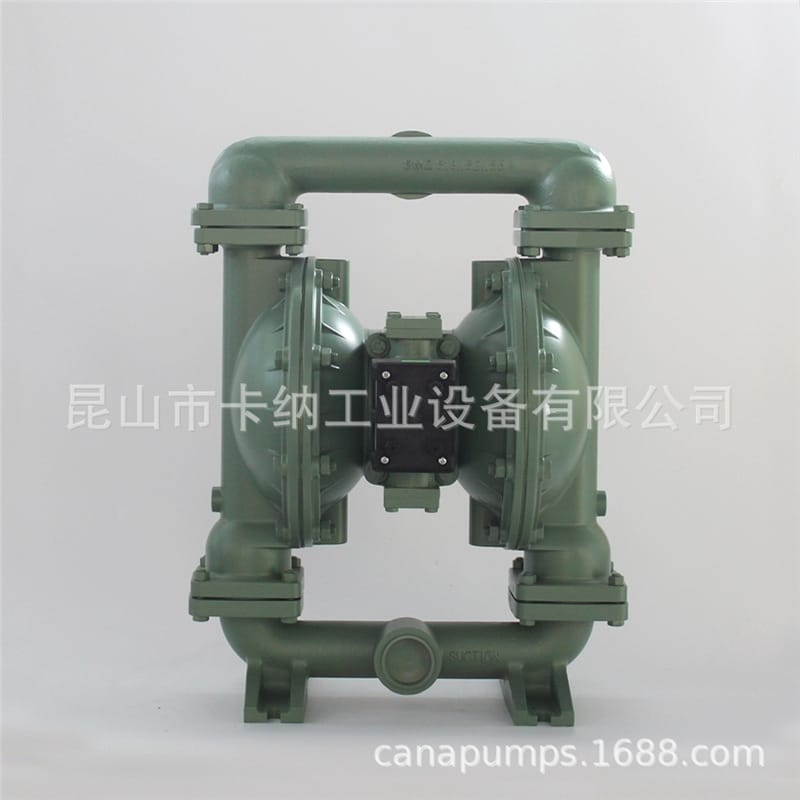

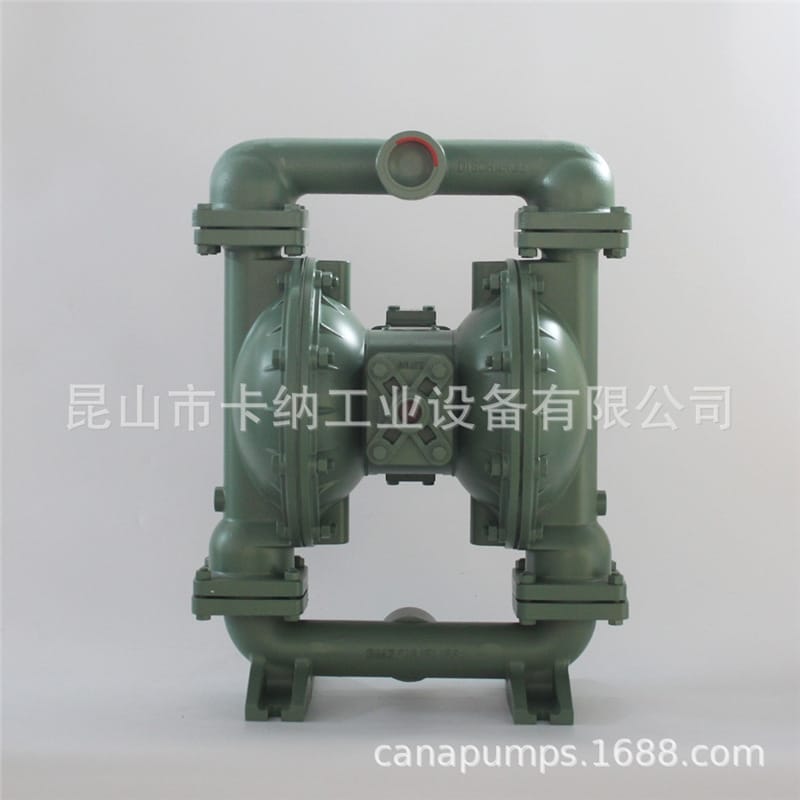

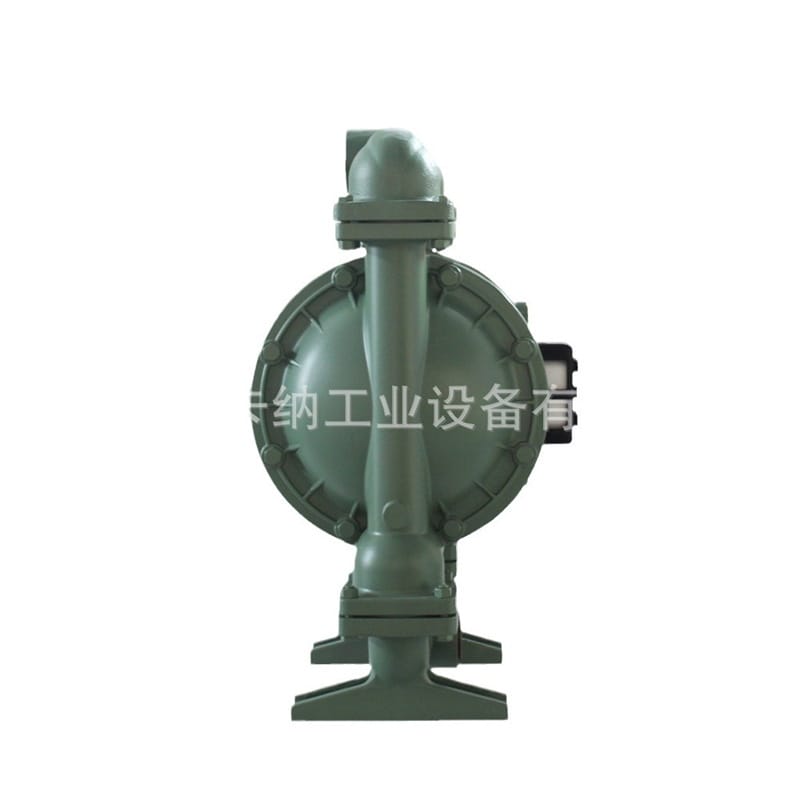

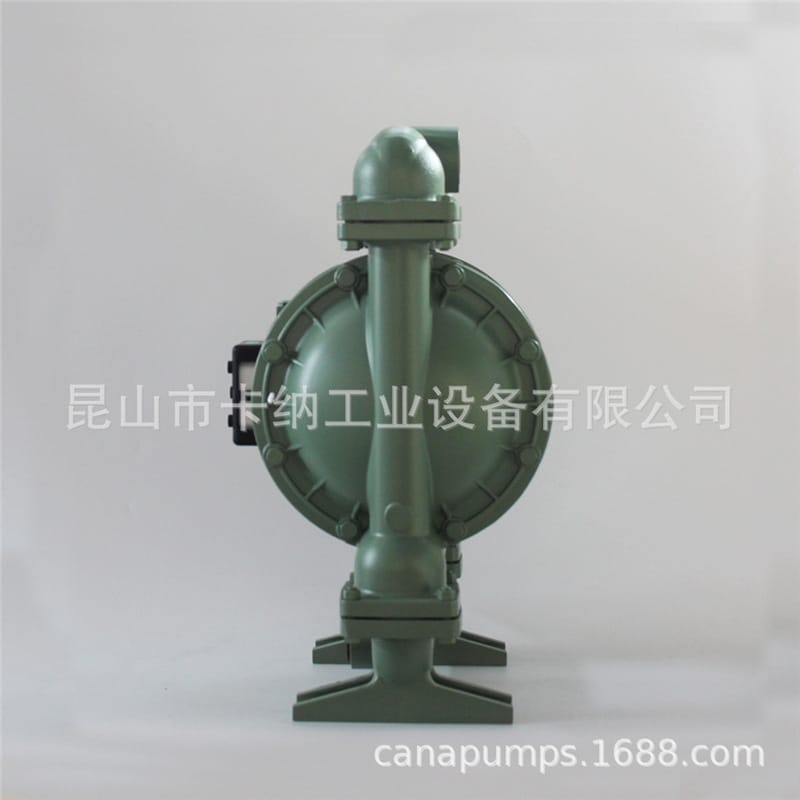

馬拉松 MARATHON 氣動隔膜泵 M15B1ABWABS000 產品規格書
品牌背景
MARATHON 是美國 WARREN RUPP.INC 旗下知名品牌之一，專注于高品質氣動隔膜泵的研發與制造，以其卓越的性能和可靠性在工業流體輸送領域享有盛譽。
核心特點
- 高效在線維護 (ESADS+PLUS)：獨具特色的在線檢修氣體分配系統，僅需一把扳手、拆卸四顆螺栓，五分鐘內即可完成導向閥和主氣閥的在線檢修和維護。無需拆卸管路或泵體，保證極少的維修時間，大幅度節約運營成本。
- 運行穩定可靠：獨特的氣閥設計保證泵運行時無關死點，實現無死點連續送行；全螺栓結構加粗隔膜連桿設計，確保泵體堅固耐用，安全可靠。
- 安全節能驅動：無需電源，采用氣動驅動，無火花風險；無機械或填料密封，無油潤滑，維護成本極低，適合多種安全認證環境。
- 介質適應性強：可輸送含固體顆粒（最大粒徑 6mm）、剪切敏感介質及腐蝕性或磨蝕性流體；自吸能力強，支持干運行及液下浸沒式安裝。
- 智能自我調節：流量和揚程可自我調節，無需復雜的電控裝置；無懼管路堵塞，不需管路保護裝置。

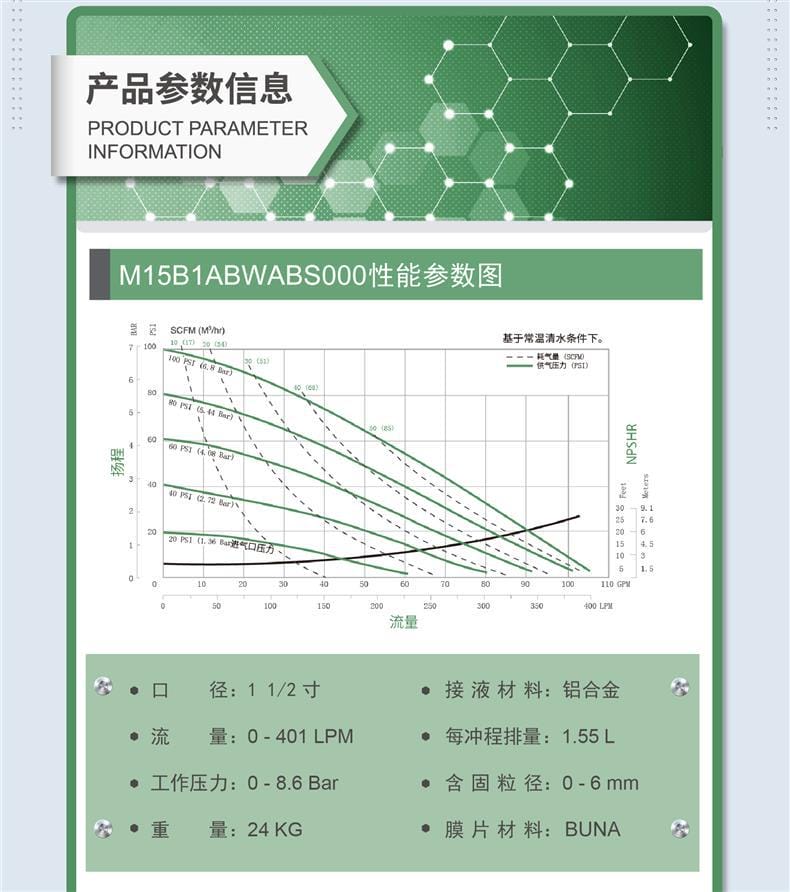

技術參數
| 參數項 |
規格指標 |
| 產品型號 |
M15B1ABWABS000 |
| 泵送結構 |
氣動隔膜泵 |
| 接液材料 |
鋁合金 |
| 膜片材料 |
BUNA (丁腈橡膠) |
| 進出口徑 |
1 1/2 寸 |
| 最大流量 |
0-401 LPM |
| 每沖程排量 |
1.55 L |
| 工作壓力 |
0-8.6 Bar |
| 最大含固粒徑 |
0-6mm |
| 設備重量 |
24 KG |
| 供氣壓力范圍 |
20-100 PSI (1.36-6.8 Bar) |
應用行業
憑借其耐腐蝕、耐磨損及處理含固流體的能力，本泵廣泛應用于以下行業：
- 化工行業：輸送腐蝕性酸堿溶劑、油漆、涂料。
- 礦業與陶瓷：輸送礦漿、陶瓷漿料等高磨損介質。
- 水處理與環保：污水處理、污泥輸送、添加劑投加。
- 制藥與食品：輸送剪切敏感介質（需確認符合特定衛生標準）。
- 通用制造：膠水、研磨劑、廢水排放。
安裝條件
- 氣源要求：需配備潔凈、干燥的壓縮空氣源，建議加裝空氣三聯件（過濾、減壓、油霧）以保護氣閥系統，延長使用壽命。
- 管路連接：進出口管路口徑應不小于泵進出口徑（1 1/2 寸），管路支撐應獨立，避免應力作用于泵體導致泄漏或損壞。
- 安裝位置：可水平安裝或液下浸沒安裝；若用于自吸，需確保吸入管路密封良好，防止漏氣影響自吸性能。
- 空間預留：周圍需預留足夠空間以便進行在線維護操作（拆卸四顆螺栓及氣閥檢修）。
注意事項
- 材料兼容性：使用前請務必確認丁腈橡膠（BUNA）膜片及鋁合金泵體與所輸送介質的化學兼容性，防止腐蝕或溶脹。
- 氣壓調節：供氣壓力不得超過額定最大值（8.6 Bar），以免損壞隔膜或?qū)е滦阅墚惓＜鞍踩[患。
- 排氣處理：氣動泵排氣口可能含有少量輸送介質，建議將排氣口引至安全區域或加裝消聲器/收集裝置，避免污染環境。
- 定期維護：雖支持在線維護，仍建議定期檢查隔膜狀態及螺栓緊固情況，以防泄漏。

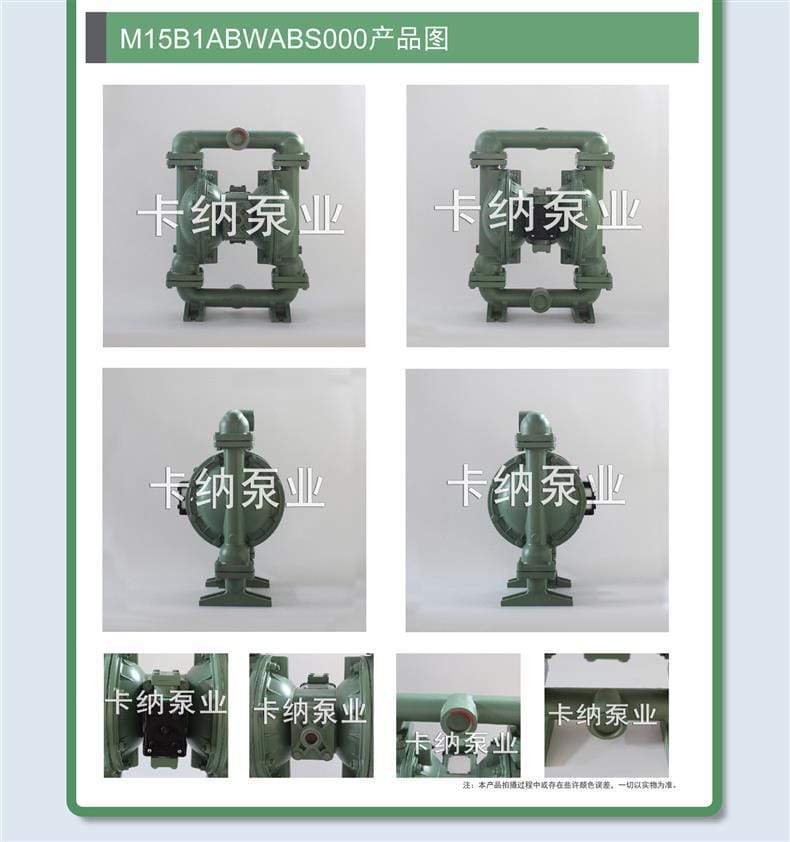

- 實物差異：產品拍攝過程中可能存在些許顏色誤差，一切以實物為準。
