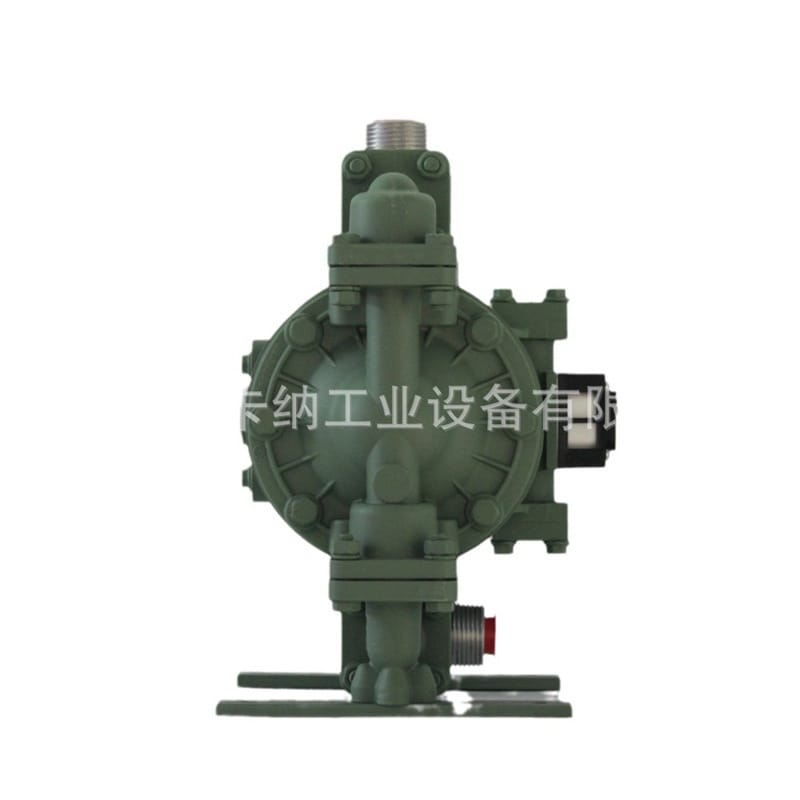

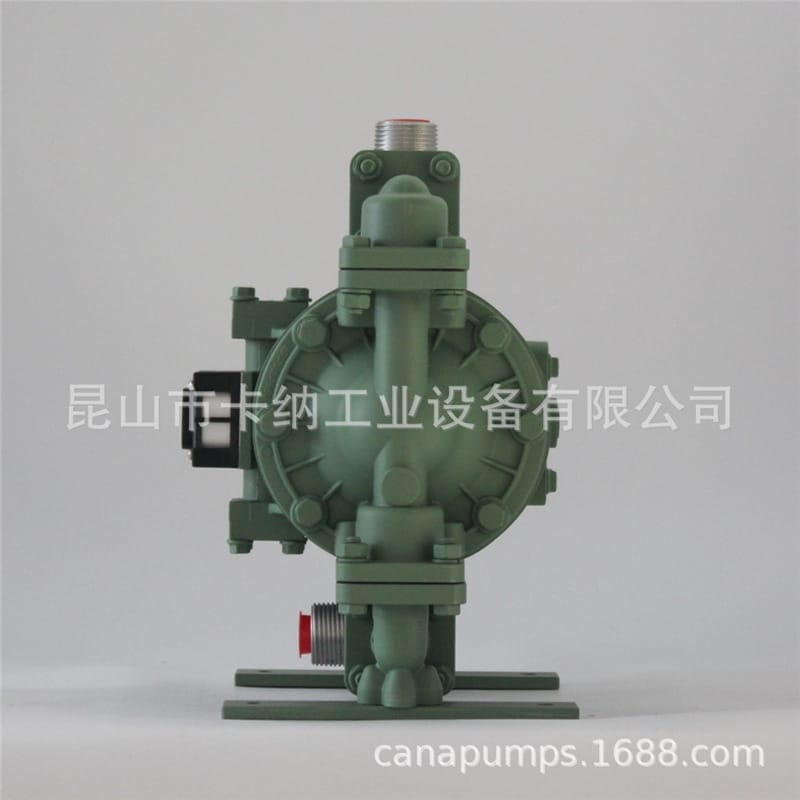

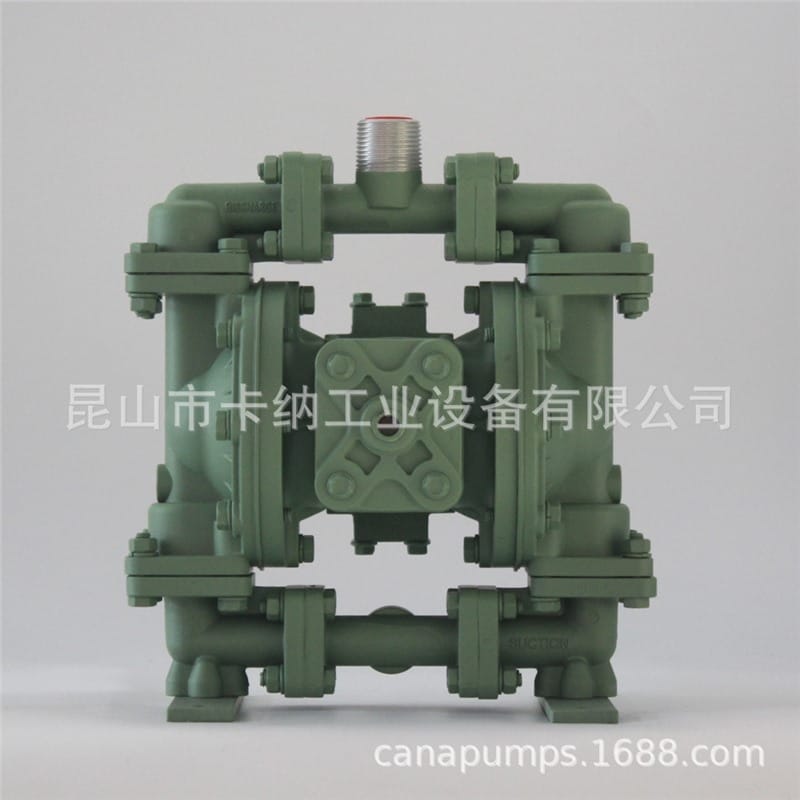

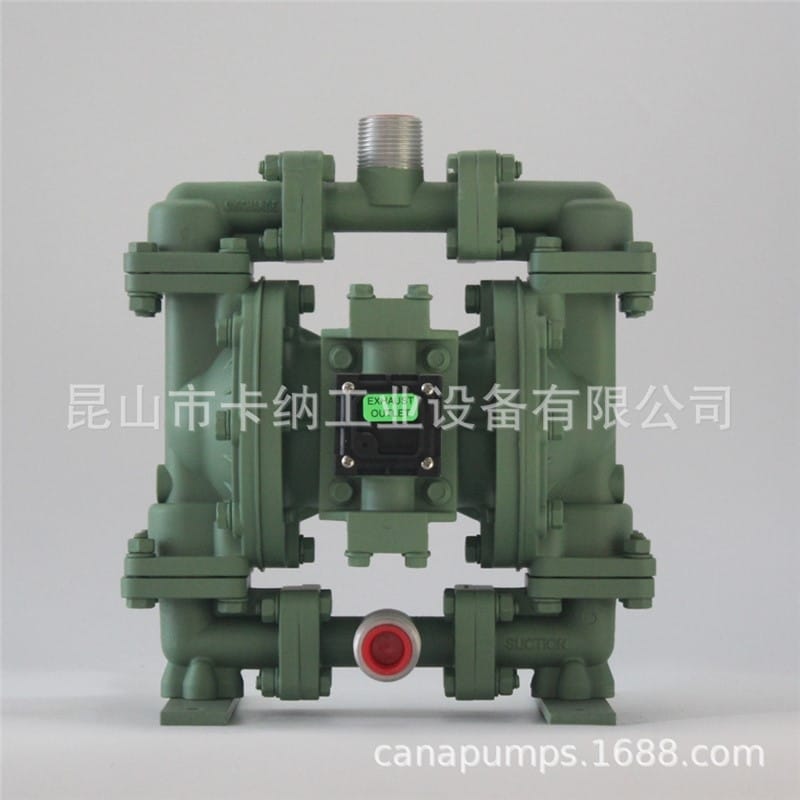

馬拉松 MARATHON 氣動隔膜泵產品詳解 (型號：M05B1A2TABS000)
1. 品牌與產品概述
品牌背景：MARATHON 系 WARREN RUPP.INC 旗下知名品牌，專注于高品質流體輸送解決方案。
產品名稱：WARRENRUPP 氣動隔膜泵鋁合金泵
產品型號：M05B1A2TABS000
產品定位：一款堅固耐用、維護便捷且適用于多種復雜工況的小口徑氣動隔膜泵。
2. 核心特點
- 獨家在線檢修系統 (ESADS+PLUS)：采用獨特的氣體分配系統，僅需一把扳手、拆卸四顆螺栓，即可在 5 分鐘內完成導向閥和主氣閥的在線檢修與維護。無需拆卸管路或泵體，極大縮短停機時間，顯著降低運營成本。
- 無死點連續運行：獨特的氣閥設計確保泵運行時無關死點，實現連續、平穩的流體輸送。
- 卓越的安全性與適應性：氣動驅動無需電源，本質安全，適用于易燃易爆環境；具備多種安全認證。支持干運行、液下或浸沒式安裝，自吸能力強。
- 廣泛的介質兼容性：可輸送含固體顆粒（最大 3mm）、剪切敏感介質以及腐蝕性、磨蝕性流體。無機械密封或填料密封設計，杜絕泄漏風險。
- 智能自我調節：流量和揚程可根據背壓自我調節，無需復雜的電控裝置；無懼管路堵塞，不需額外管路保護裝置。
- 堅固耐用結構：全螺栓結構結合加粗隔膜連桿設計，確保泵體在高壓及惡劣工況下依然堅固可靠。

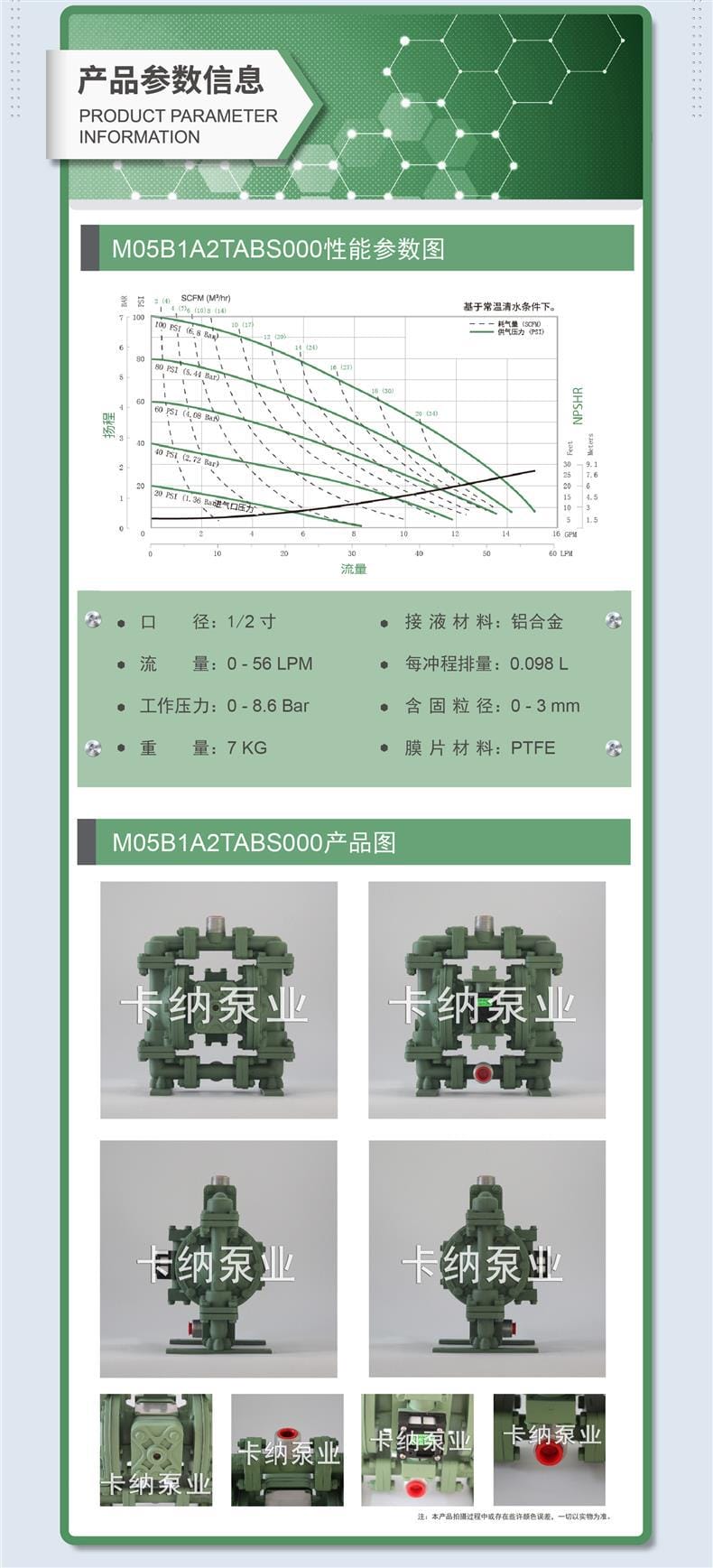

3. 技術參數
| 參數項目 |
規格指標 |
備注 |
| 進出口口徑 |
1/2 寸 |
標準接口 |
| 接液材料 |
鋁合金 |
輕量化且堅固 |
| 膜片材料 |
PTFE |
耐腐蝕性強 |
| 最大流量 |
0-56 LPM |
基于常溫清水條件 |
| 每沖程排量 |
0.098 L |
高效輸送 |
| 工作壓力范圍 |
0-8.6 Bar |
可調范圍寬 |
| 最大含固粒徑 |
0-3 mm |
可處理含顆粒流體 |
| 設備凈重 |
7 KG |
便于搬運安裝 |
| 空氣消耗量 |
2-4 SCFM |
取決于運行壓力 |
4. 應用行業
本產品憑借優異的耐腐蝕、耐磨損及干運行能力，廣泛適用于以下領域：
- 化工行業：輸送酸堿溶劑、油墨、涂料、樹脂等腐蝕性或高粘度介質。
- 環保水處理：污水排放、污泥輸送、絮凝劑及藥劑添加。
- 礦業與陶瓷：輸送含顆粒礦漿、釉料、磨蝕性流體及泥漿。
- general 工業制造：清洗系統、流體轉移、灌裝作業、機床冷卻液循環。
5. 安裝條件
- 氣源配置：需配備清潔、干燥的壓縮空氣源，建議進氣口加裝氣源三聯件（過濾、減壓、油霧）以延長泵體壽命。
- 基礎固定：泵體應安裝在堅固平整的基礎上，建議使用減震墊以減少運行噪音和振動，防止管路疲勞斷裂。
- 管路支撐：進出口管路應有獨立支撐，避免管路重量直接作用于泵體接口；高吸程工況建議配合底閥使用。
- 靜電接地：輸送易燃流體時，泵體、管路及容器必須可靠接地，防止靜電積聚引發危險。
- 排氣位置：若進行液下或浸沒式安裝，必須將氣源排氣口引至液面以上，防止液體倒灌入氣閥導致故障。
6. 注意事項
- 氣壓限制：進氣壓力嚴禁超過額定最大值（8.6 Bar），過高壓力會導致膜片破裂或泵體損壞。
- 介質兼容性確認：雖然接液部分為鋁合金及 PTFE 材質，使用前仍需確認具體介質與材料的化學兼容性，避免腐蝕風險。
- 防凍措施：在低溫環境下使用，壓縮空氣中的水分可能結冰導致氣閥凍結，建議使用干燥空氣或添加防凍潤滑劑。
- 顆粒大小控制：輸送含固體介質時，顆粒直徑不應超過 3mm，以防堵塞球閥影響密封性能。
- 定期維護檢查：盡管支持在線檢修，仍建議定期檢查膜片磨損情況、螺栓緊固狀態及球閥密封性，確保高效運行。
