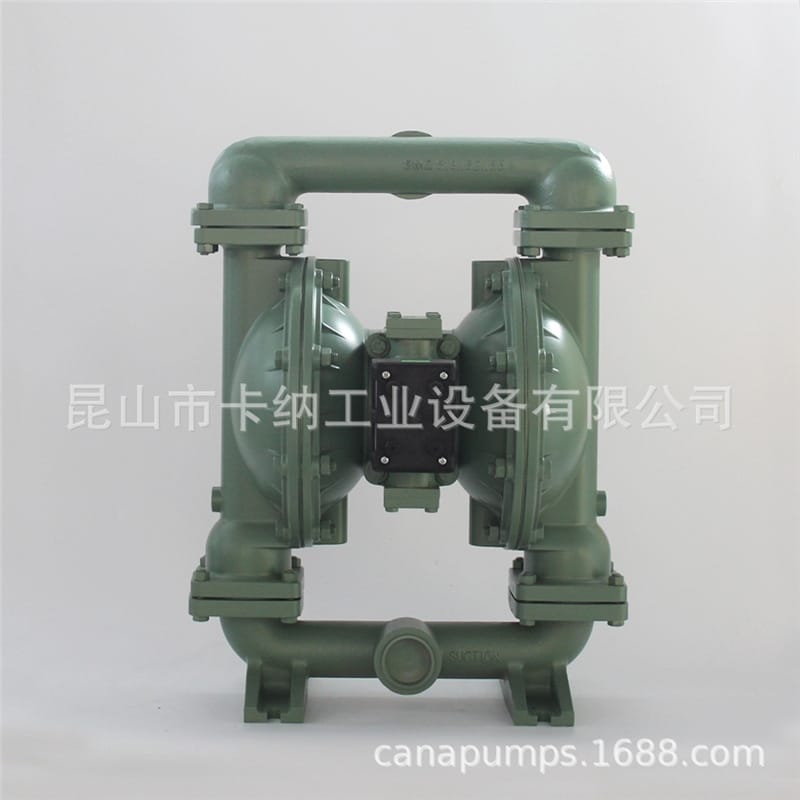

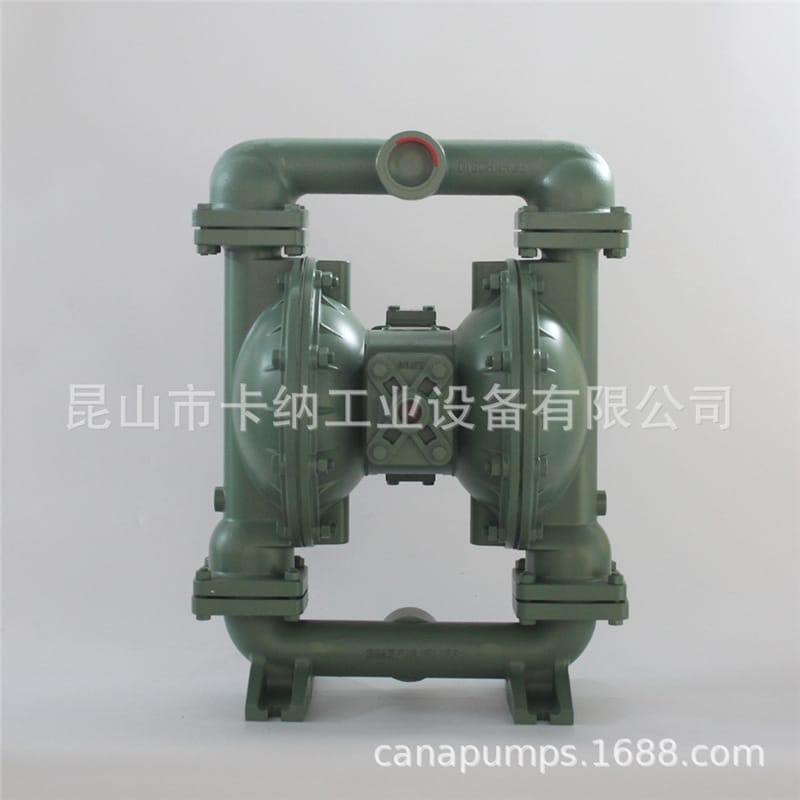

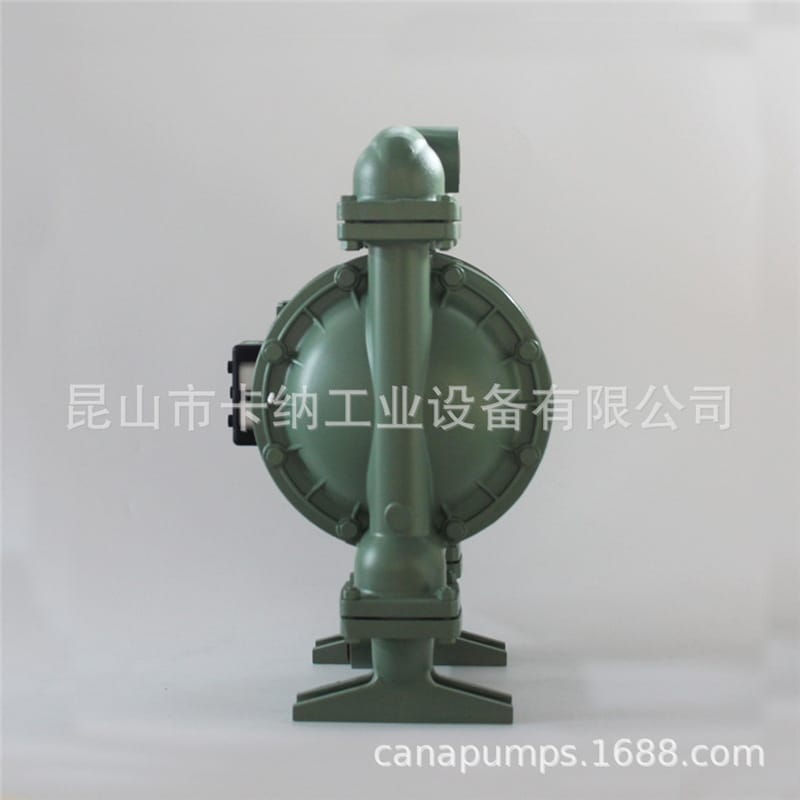

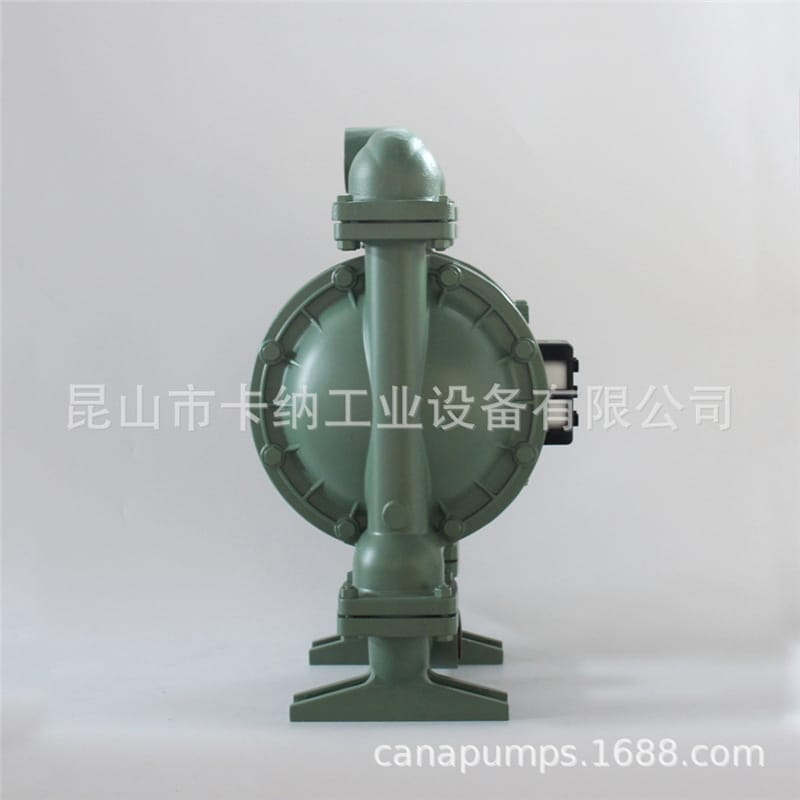

MARATHON M15B1ANWABS000 氣動隔膜泵產品詳解
1. 品牌背景
MARATHON 隸屬于全球知名的 WARREN RUPP.INC 旗下,專注于提供高性能流體解決方案。本次介紹的型號為 M15B1ANWABS000,是一款 DN40 鋁合金材質的氣動隔膜泵,專為污水及復雜流體輸送設計。
2. 核心特點
- 高效在線維護:獨具特色的在線檢修氣體系統(ESADS+PLUS),僅需一把扳手、拆卸四顆螺栓,即可在五分鐘內完成導向閥和主氣閥的在線檢修,無需拆卸管路或泵體,大幅降低運維成本。
- 運行穩定可靠:無死點連續運行設計,確保泵體運行平穩;無油潤滑設計,避免介質污染。
- 強適應性與安全性:支持干運行、自吸能力強,可液下或浸沒式安裝;無需電源,純氣動驅動,本質安全;無機械密封,杜絕泄漏風險。
- 堅固耐用:全螺栓結構配合加粗隔膜連桿設計,能夠承受嚴苛工況,確保長期安全可靠運行。

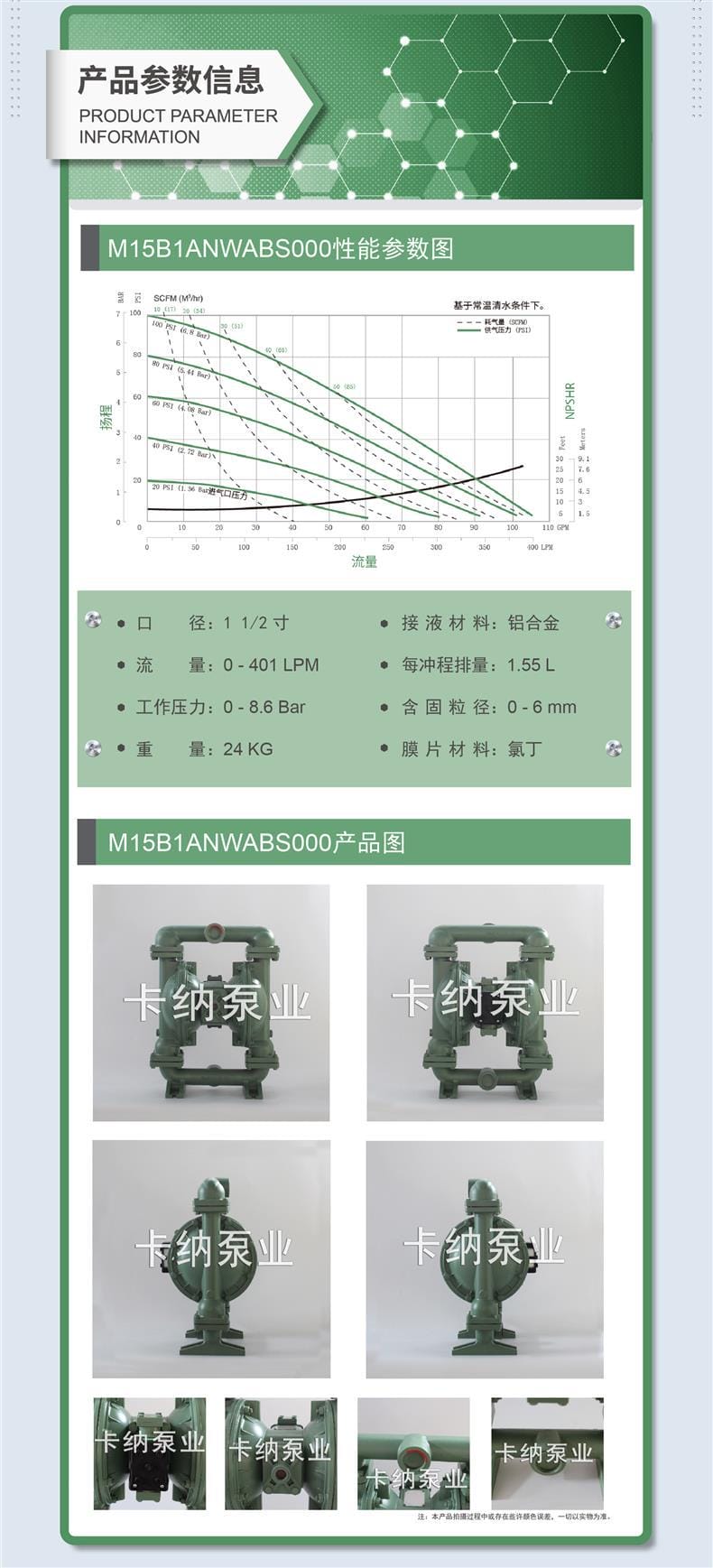

3. 技術參數
| 參數項目 |
規格指標 |
| 產品型號 |
M15B1ANWABS000 |
| 泵送口徑 |
1? 寸 (DN40) |
| 接液材料 |
鋁合金 |
| 膜片材料 |
氯丁橡膠 |
| 最大流量 |
0–400 GPM (0–401 LPM) |
| 工作壓力 |
0–8.6 Bar |
| 供氣壓力 |
20–100 PSI (1.36–6.89 Bar) |
| 每沖程排量 |
1.55 L |
| 含固粒徑 |
0–6 mm |
| 設備重量 |
24 KG |
| 耗氣量參考 |
10 SCFM (基于常溫清水條件) |
4. 應用行業
基于其優異的耐腐蝕、耐磨損及含固顆粒輸送能力,本泵廣泛應用于以下領域:
- 污水處理:適用于污水、污泥及含固體顆粒流體的輸送。
- 化工行業:輸送腐蝕性、磨蝕性及剪切敏感介質。
- 礦業與建筑:應對高磨損礦漿及建筑泥漿輸送。
- 一般工業:適用于需要自吸、干運行或無電源環境的流體轉移場景。
5. 安裝條件
- 氣源要求:需提供清潔、干燥的壓縮空氣,壓力范圍建議在 20–100 PSI 之間,可根據實際流量需求調節。
- 管路連接:進出口口徑為 1? 寸,需確保管路密封良好,無需額外的管路保護裝置即可防堵塞。
- 安裝方式:支持固定式安裝、液下安裝或浸沒式安裝,無需復雜的電控裝置,只需連接氣源與流體管路即可。
- 空間要求:考慮到在線維護的便利性,建議泵體周圍預留足夠的操作空間,以便使用扳手進行閥門檢修。
6. 注意事項
- 維護提示:利用在線檢修功能定期維護氣閥系統,可顯著延長泵的使用壽命。
- 實物差異:產品圖片拍攝過程中可能存在些許顏色誤差,具體外觀以實物為準。
- 工況匹配:雖然泵體堅固,但仍需確保輸送介質的化學性質與接液材料(鋁合金、氯丁橡膠)兼容。
- 壓力監控:工作時請監控供氣壓力,避免超過最大工作壓力 8.6 Bar,以確保設備安全。
