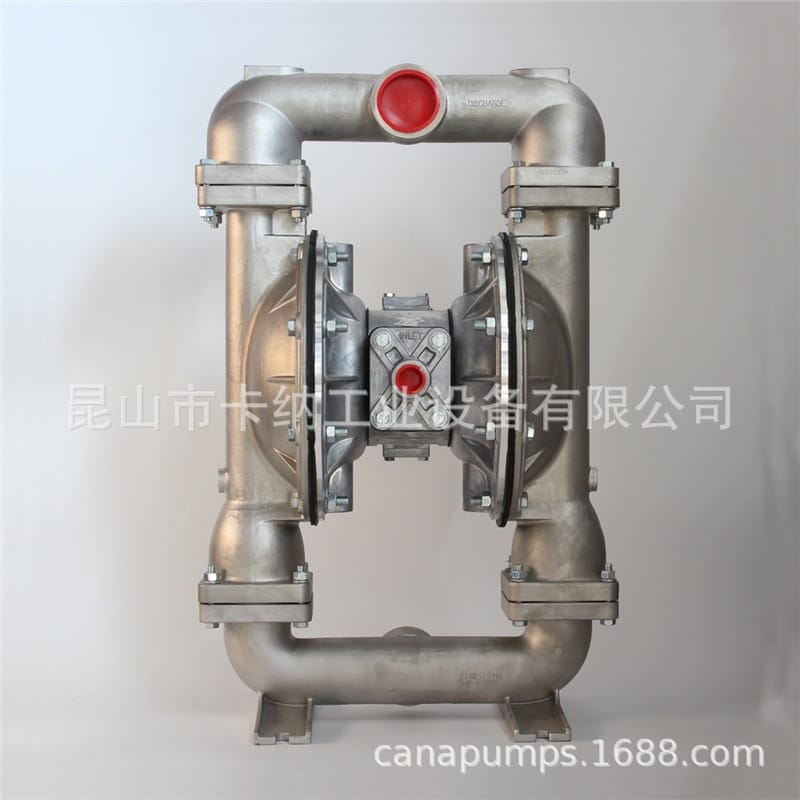

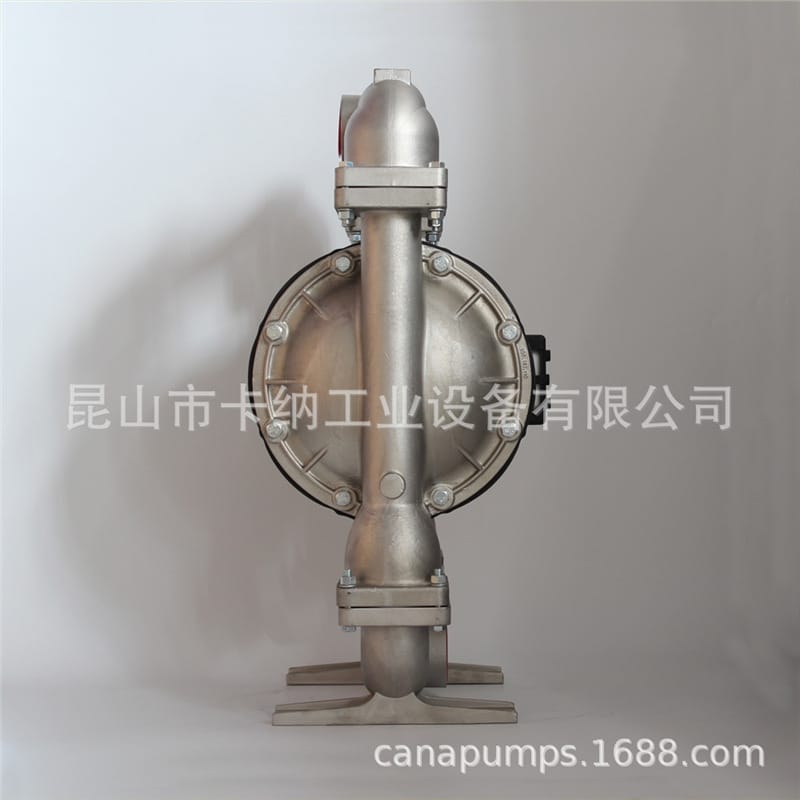

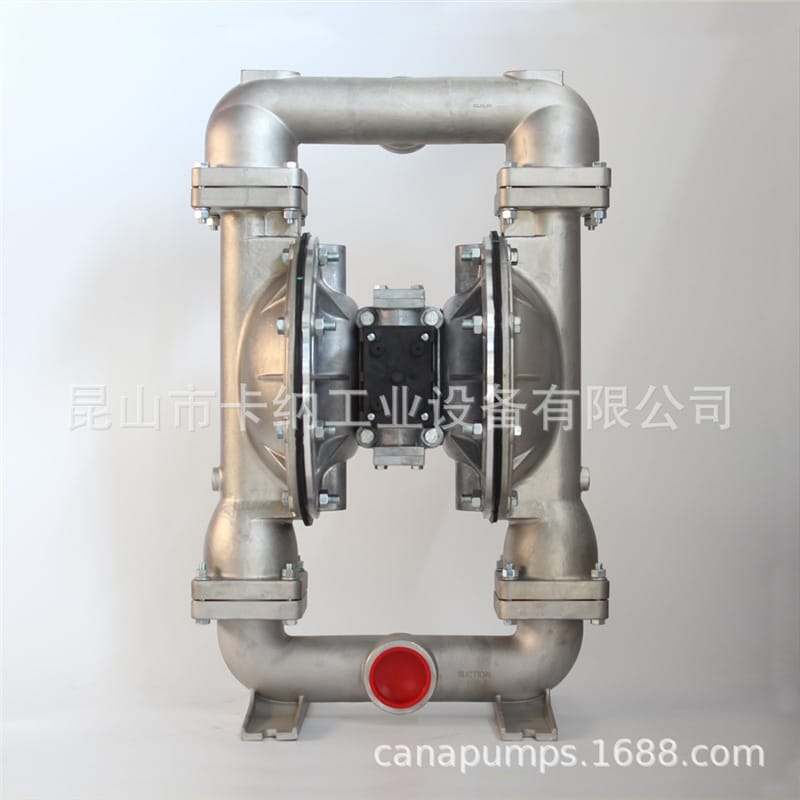

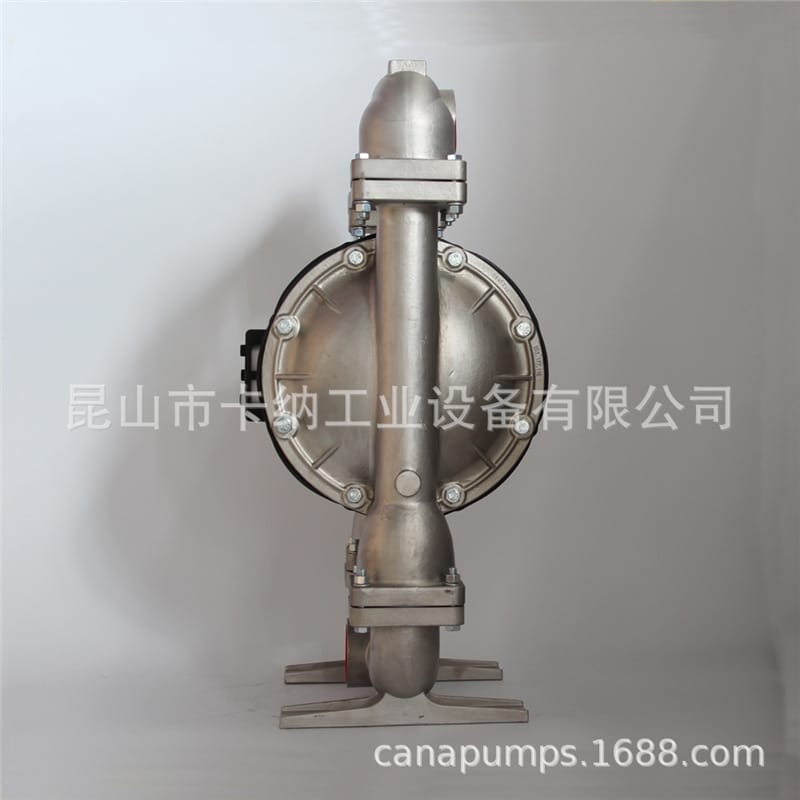

MARATHON M20B1S1EABS000 氣動隔膜泵產品詳解
1. 品牌背景
MARATHON 是美國 WARREN RUPP INC. 旗下知名品牌，專注于高性能氣動隔膜泵的研發與制造，以其堅固耐用和維護便捷著稱。
2. 核心特點
- 在線檢修系統 (ESADS+PLUS)：獨具特色的氣體分配系統，僅需一把扳手、拆卸四顆螺栓，即可在 5 分鐘內完成導向閥和主氣閥的在線檢修與維護，無需拆卸管路或泵體，大幅降低運營成本。
- 無死點連續運行：獨特的氣閥設計保證泵運行時無關死點，實現平穩連續送液。
- 強適應性與自吸能力：可輸送含固體顆粒（最大 6mm）、剪切敏感介質、腐蝕性或磨蝕性流體；自吸能力強，支持干運行及液下/浸沒式安裝。
- 安全可靠：無機械或填料密封，無泄漏風險；無需電源，純氣動驅動，防爆安全；流量與揚程可自我調節，無需復雜電控。
- 結構堅固：全螺栓結構，加粗隔膜連桿設計，確保泵體堅固耐用。
- 性能升級：新版 M20 標準型金屬球閥泵流量較舊款增加 32%，運營效率顯著提升。

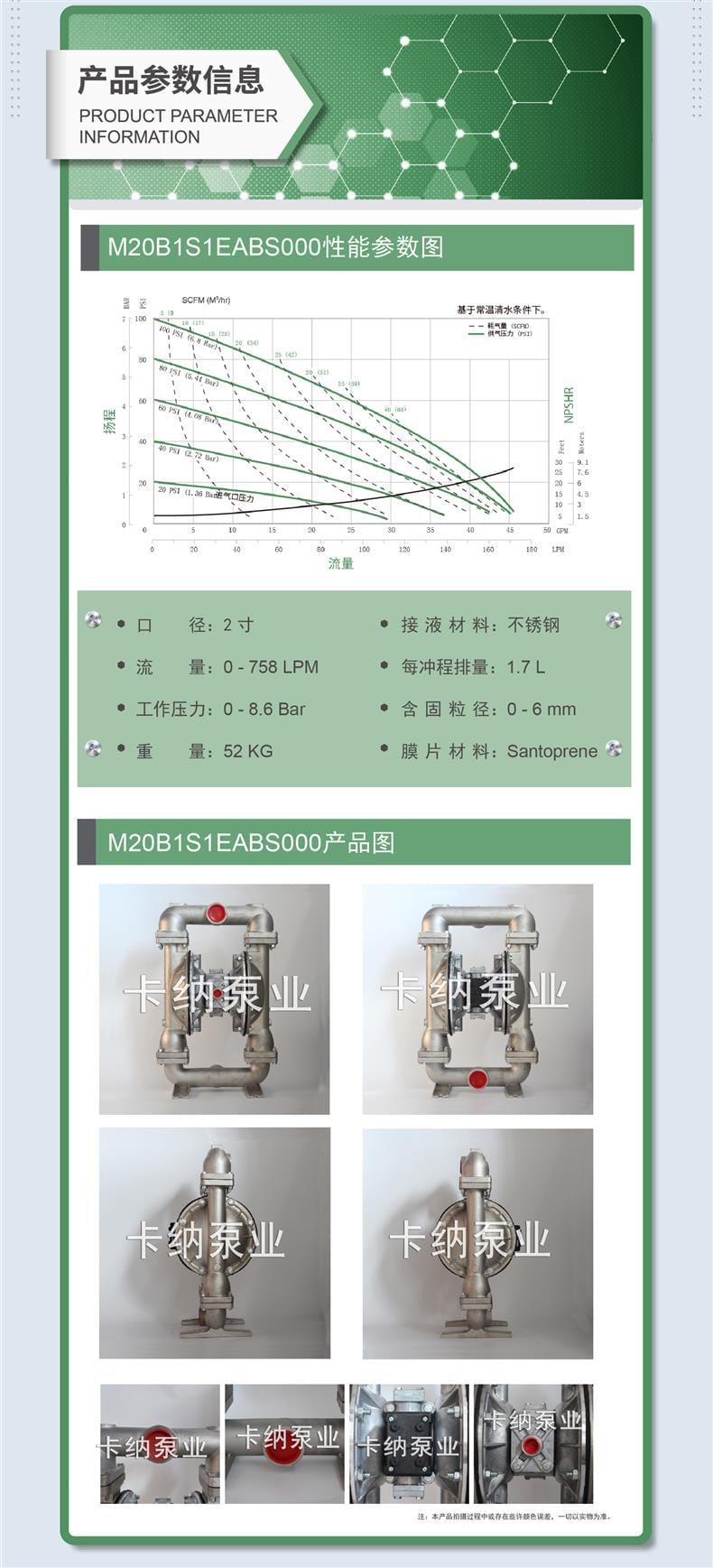

3. 技術參數
| 參數項目 |
規格指標 |
| 產品型號 |
M20B1S1EABS000 |
| 泵浦口徑 |
2 寸 (2 Inch) |
| 接液材料 |
不銹鋼 (Stainless Steel) |
| 最大流量 |
0 - 758 LPM (約 0 - 200 GPM) |
| 每沖程排量 |
1.7 L |
| 工作壓力 |
0 - 8.6 Bar |
| 最大含固粒徑 |
0 - 6 mm |
| 膜片材料 |
Santoprene (熱塑性彈性體) |
| 設備重量 |
52 KG |
| 驅動方式 |
氣動 (無需電源) |
4. 應用行業
基于其耐腐蝕、耐磨損及可輸送含固顆粒的特性，該泵廣泛應用于以下行業：
- 化工行業：輸送腐蝕性酸堿溶劑、樹脂、膠水等。
- 礦業與冶金：礦漿輸送、尾礦處理、磨蝕性流體轉移。
- 水處理與環保：污泥輸送、污水排放、絮凝劑添加。
- 涂裝與印刷：油漆、油墨、涂料的循環與供給。
- 陶瓷與建材：釉料、泥漿、研磨介質的輸送。
5. 安裝條件
- 氣源要求：需提供潔凈、干燥的壓縮空氣，進氣壓力需匹配泵的工作壓力范圍（建議不超過 8.6 Bar）。
- 基礎固定：泵體重量為 52KG，運行時有往復運動，建議安裝在堅固平整的基礎上，并使用螺栓固定以防震動移位。
- 管路連接：進出口管路建議使用柔性軟管連接，以減少應力并降低噪音；管徑應不小于泵進出口口徑（2 寸）以避免氣蝕。
- 接地保護：若輸送易燃流體，確保泵體及管路系統良好接地，防止靜電積聚。
- 空間預留：安裝時需預留足夠的周圍空間，以便進行在線檢修操作（拆卸四顆螺栓）。
6. 注意事項
- 氣源處理：壓縮空氣必須經過過濾和潤滑（如需），防止雜質損壞氣閥系統，延長泵的使用壽命。
- 顆粒限制：輸送介質中的固體顆粒直徑嚴禁超過 6mm，以免堵塞球閥或損壞膜片。
- 材料兼容性：雖然接液部分為不銹鋼，但需確認介質與膜片材料（Santoprene）的化學兼容性，避免腐蝕失效。
- 排氣操作：首次啟動前，確保泵腔內空氣排盡，以保證自吸效率。
- 定期維護：盡管支持在線檢修，仍建議定期檢查膜片磨損情況及螺栓緊固狀態，防止突發故障。
- 防凍措施：在寒冷環境下使用時，需注意氣路防凍及泵體內殘留液體的排放，防止結冰損壞泵體。
