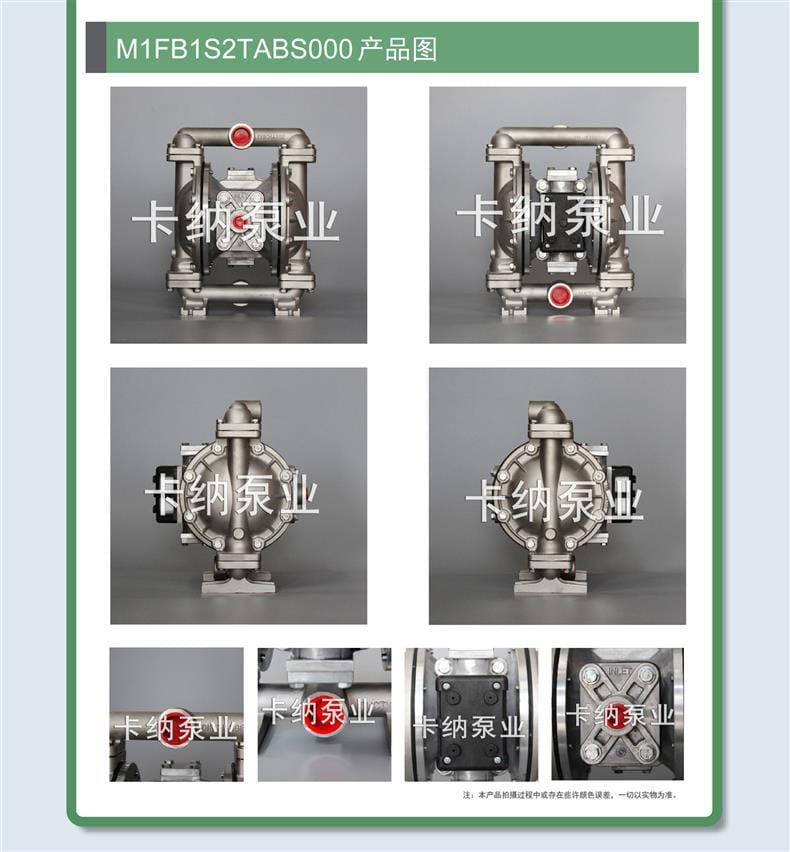

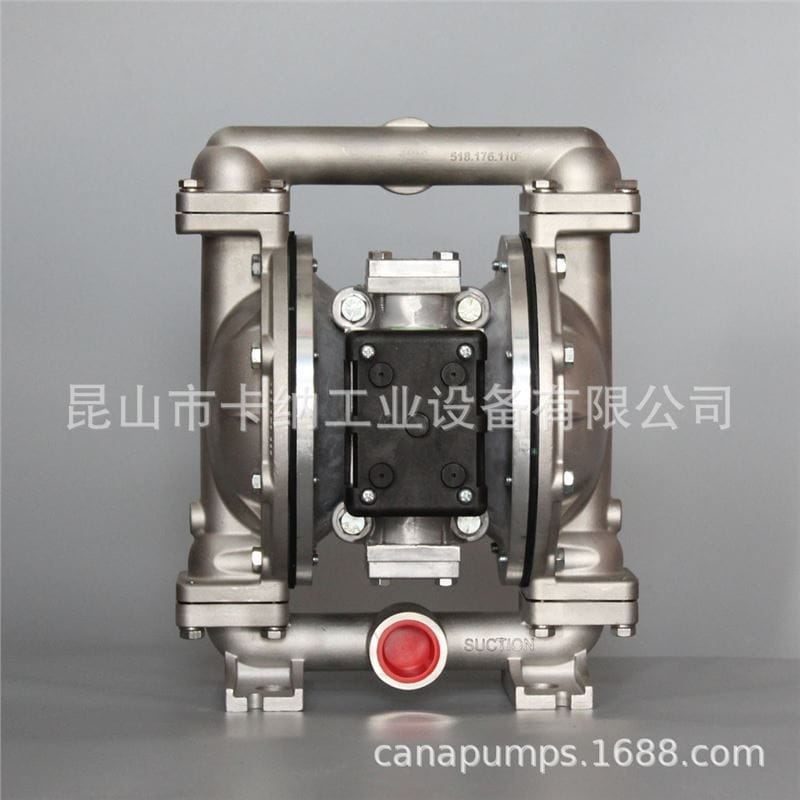

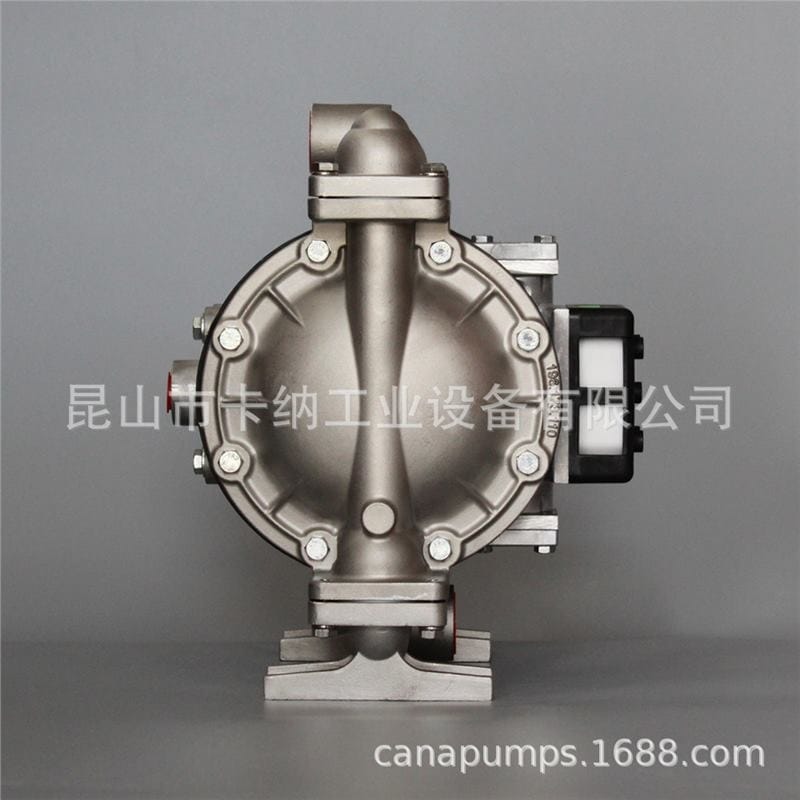

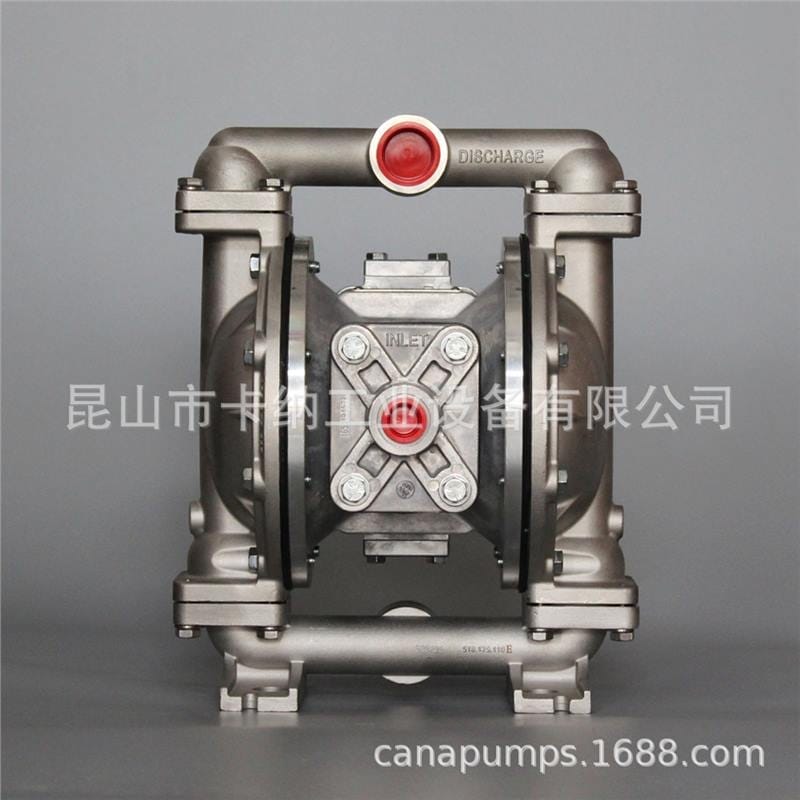

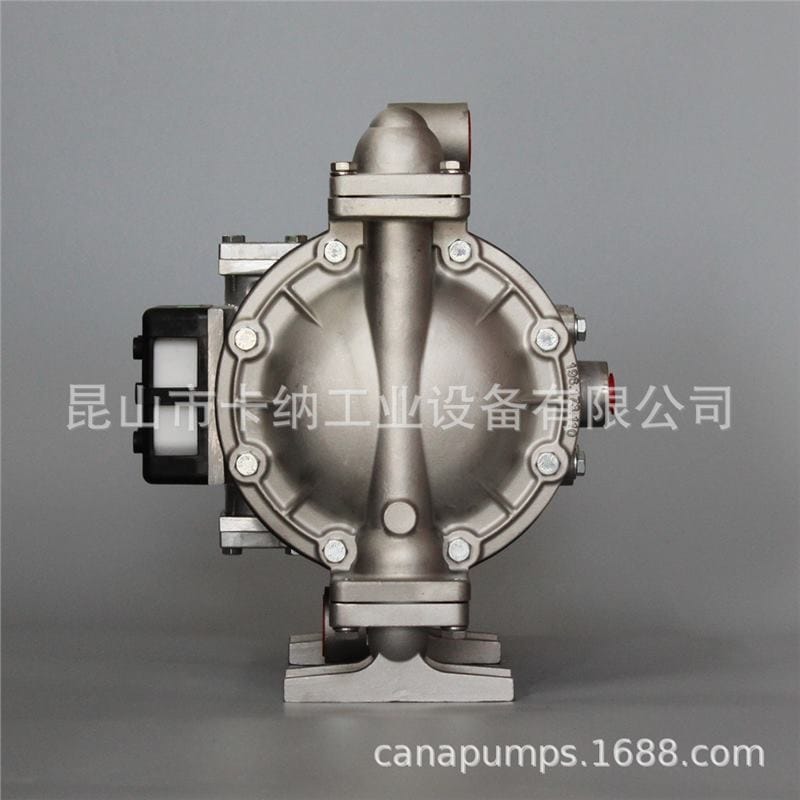

MARATHON 馬拉松氣動隔膜泵 M1FB1S2TABS000 產品規格書
1. 產品概述
MARATHON 是美國 WARREN RUPP.INC 旗下知名品牌，本款型號 M1FB1S2TABS000 為 1 寸（DN25）不銹鋼氣動隔膜泵浦。該產品專為輸送腐蝕性、磨蝕性及含固體顆粒流體設計，兼具高效能與低維護成本，是工業流體輸送的理想選擇。
2. 核心特點
- 在線檢修系統 (ESADS+PLUS)：獨具特色的氣體分配系統，僅需一把扳手、拆卸四顆螺栓，即可在 5 分鐘內完成導向閥和主氣閥的在線檢修與維護，無需拆卸管路或泵體。
- 無死點連續運行：獨特的氣閥設計確保泵運行時無關死點，實現平穩連續送行。
- 安全可靠：氣動驅動無需電源，適用于防爆環境；具備多種安全認證；可液下或浸沒式安裝。
- 強適應性：自吸能力強，可干運行；無機械密封，無懼管路堵塞；流量與揚程可自我調節，無需復雜電控。
- 耐用設計：全螺栓結構，加粗隔膜連桿，接液部分采用不銹鋼與 PTFE 膜片，耐腐蝕且堅固耐用。

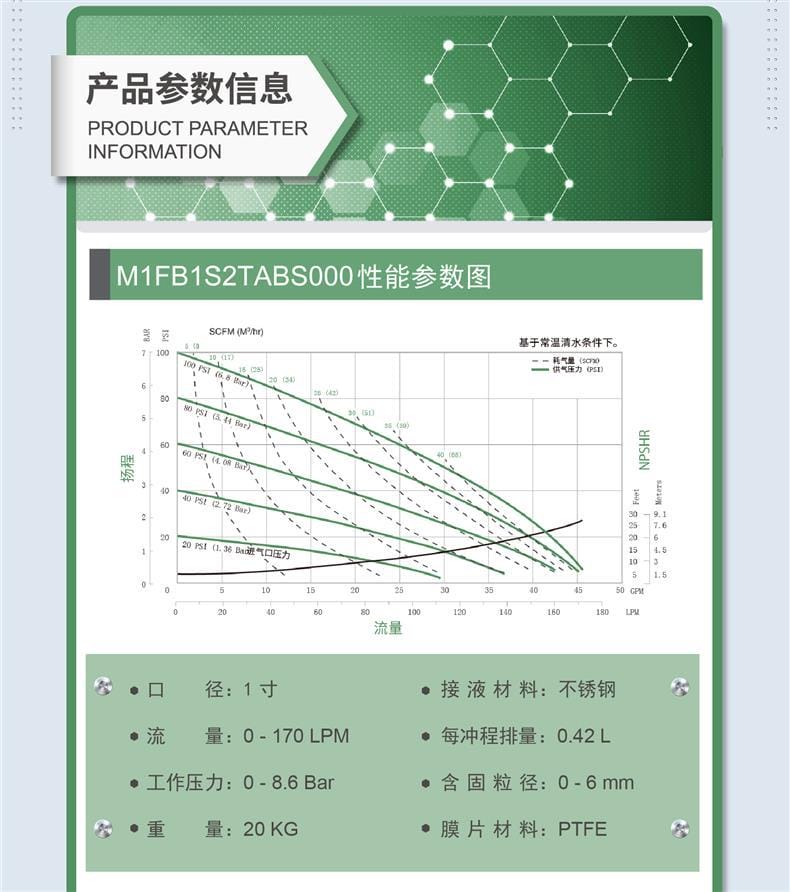

3. 技術參數
| 參數項目 |
規格指標 |
| 品牌 |
MARATHON (Warren Rupp Inc.) |
| 型號 |
M1FB1S2TABS000 |
| 泵浦類型 |
氣動隔膜泵 (AODD) |
| 進出口徑 |
1 寸 (DN25) |
| 接液材料 |
不銹鋼 (Stainless Steel) |
| 膜片材料 |
PTFE |
| 最大流量 |
0 - 170 LPM |
| 工作壓力 |
0 - 8.6 Bar |
| 每沖程排量 |
0.42 L |
| 最大含固粒徑 |
0 - 6 mm |
| 設備重量 |
20 KG |
| 供氣壓力范圍 |
1.36 - 5.44 Bar (20 - 80 PSI) |
4. 應用行業
憑借其不銹鋼材質及 PTFE 膜片的耐腐蝕特性，本泵廣泛應用于以下行業：
- 化工行業：輸送酸、堿、溶劑等腐蝕性液體。
- 食品飲料：符合衛生標準的流體輸送。
- 制藥行業：藥液及原料傳輸。
- 環保水處理：含固體顆粒的污水、泥漿輸送。
- 涂裝與陶瓷：油漆、釉料等高粘度或磨蝕性介質。
5. 安裝條件
- 氣源要求：需提供清潔、干燥的壓縮空氣，建議安裝空氣過濾減壓閥。
- 管路連接：進出口管路需支撐牢固，避免重量壓在泵體上；建議安裝柔性接頭以減少振動。
- 接地保護：輸送易燃流體時，泵體及管路必須可靠接地，以防靜電積聚。
- 安裝空間：預留足夠的維護空間，以便進行在線檢修操作。
- 環境要求：避免極端溫度環境，防止氣路結冰或材料性能下降。
6. 注意事項
- 流體兼容性：使用前請確認泵體材料及膜片材料與輸送流體的化學兼容性。
- 氣壓限制：嚴禁超過最大工作壓力（8.6 Bar）運行，以免損壞泵體或造成危險。
- 排氣處理：氣動泵排氣口可能含有輸送介質霧滴，建議連接排氣管引至安全區域。
- 定期維護：雖支持在線檢修，仍建議定期檢查膜片及閥門狀態，以防磨損泄漏。
- 防凍措施：在低溫環境下使用時，需注意氣源防凍或使用防凍劑，防止氣閥結冰卡死。
